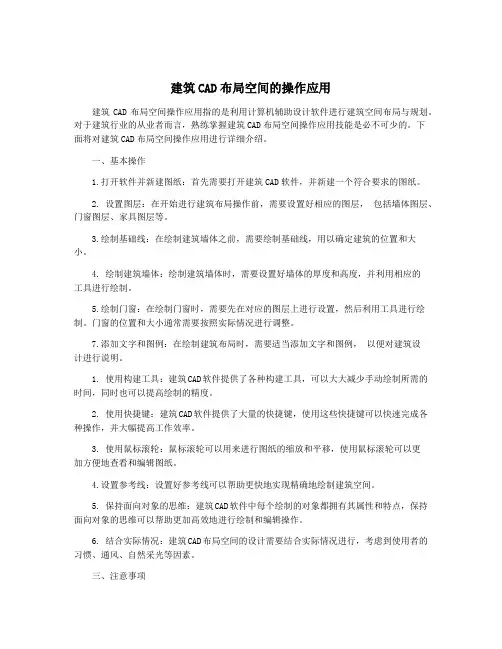

建筑CAD布局空间的操作应用建筑CAD布局空间操作应用指的是利用计算机辅助设计软件进行建筑空间布局与规划。
对于建筑行业的从业者而言,熟练掌握建筑CAD布局空间操作应用技能是必不可少的。
下面将对建筑CAD布局空间操作应用进行详细介绍。
一、基本操作1.打开软件并新建图纸:首先需要打开建筑CAD软件,并新建一个符合要求的图纸。
2. 设置图层:在开始进行建筑布局操作前,需要设置好相应的图层,包括墙体图层、门窗图层、家具图层等。
3.绘制基础线:在绘制建筑墙体之前,需要绘制基础线,用以确定建筑的位置和大小。
4. 绘制建筑墙体:绘制建筑墙体时,需要设置好墙体的厚度和高度,并利用相应的工具进行绘制。
5.绘制门窗:在绘制门窗时,需要先在对应的图层上进行设置,然后利用工具进行绘制。
门窗的位置和大小通常需要按照实际情况进行调整。
7.添加文字和图例:在绘制建筑布局时,需要适当添加文字和图例,以便对建筑设计进行说明。
1. 使用构建工具:建筑CAD软件提供了各种构建工具,可以大大减少手动绘制所需的时间,同时也可以提高绘制的精度。
2. 使用快捷键:建筑CAD软件提供了大量的快捷键,使用这些快捷键可以快速完成各种操作,并大幅提高工作效率。
3. 使用鼠标滚轮:鼠标滚轮可以用来进行图纸的缩放和平移,使用鼠标滚轮可以更加方便地查看和编辑图纸。
4.设置参考线:设置好参考线可以帮助更快地实现精确地绘制建筑空间。
5. 保持面向对象的思维:建筑CAD软件中每个绘制的对象都拥有其属性和特点,保持面向对象的思维可以帮助更加高效地进行绘制和编辑操作。
6. 结合实际情况:建筑CAD布局空间的设计需要结合实际情况进行,考虑到使用者的习惯、通风、自然采光等因素。
三、注意事项1.在开始绘制建筑布局之前,需要仔细阅读设计图纸和有关标准规范,并按照规定进行绘制。
2.完成建筑布局之后,需要进行详细的检查和修改,以确保设计满足安全和舒适性的要求。
3.在进行CAD布局操作时,要保持思路清晰,尽量减少错误和失误的发生。

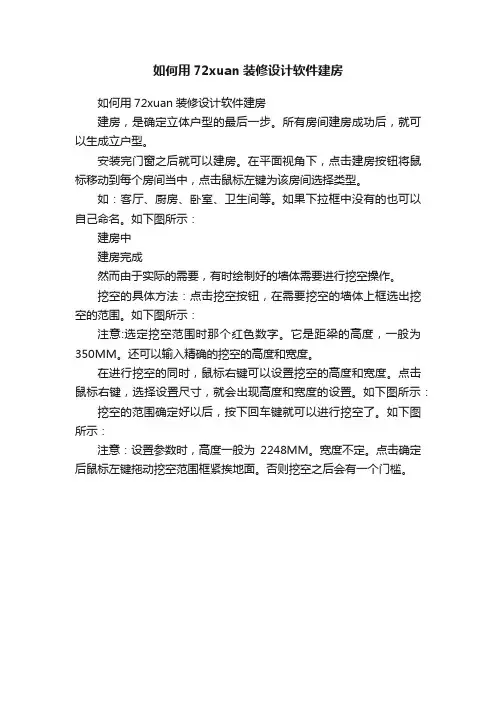

如何用72xuan装修设计软件建房
如何用72xuan装修设计软件建房
建房,是确定立体户型的最后一步。
所有房间建房成功后,就可以生成立户型。
安装完门窗之后就可以建房。
在平面视角下,点击建房按钮将鼠标移动到每个房间当中,点击鼠标左键为该房间选择类型。
如:客厅、厨房、卧室、卫生间等。
如果下拉框中没有的也可以自己命名。
如下图所示:
建房中
建房完成
然而由于实际的需要,有时绘制好的墙体需要进行挖空操作。
挖空的具体方法:点击挖空按钮,在需要挖空的墙体上框选出挖空的范围。
如下图所示:
注意:选定挖空范围时那个红色数字。
它是距梁的高度,一般为350MM。
还可以输入精确的挖空的高度和宽度。
在进行挖空的同时,鼠标右键可以设置挖空的高度和宽度。
点击鼠标右键,选择设置尺寸,就会出现高度和宽度的设置。
如下图所示:挖空的范围确定好以后,按下回车键就可以进行挖空了。
如下图所示:
注意:设置参数时,高度一般为2248MM。
宽度不定。
点击确定后鼠标左键拖动挖空范围框紧挨地面。
否则挖空之后会有一个门槛。
天越软件使用说明天越软件使用说明1、简介天越软件是一款功能强大的软件,主要用于提高工作效率和简化日常任务。
本文档将为您提供详细的使用说明,以帮助您充分利用该软件的各项功能。
2、安装2.1 系统要求在安装天越软件之前,请确保您的计算机满足以下最低系统要求:操作系统为Windows 7或更高版本;处理器为1GHz或更高;内存为2GB或以上;硬盘空间为200MB或以上。
2.2 和安装(在此提供详细的和安装流程,包括从官方网站软件安装程序、运行安装程序、接受许可协议等步骤)3、软件注册为了正常使用天越软件的全部功能,您需要先进行软件注册。
请按照以下步骤进行注册:3.1 打开天越软件,并“注册”按钮。
3.2 输入您的注册码,并“激活”按钮。
3.3 如您尚未拥有注册码,请联系天越软件客服获取。
4、主要功能介绍4.1 功能一、任务管理(在此详细介绍天越软件的任务管理功能,包括创建任务、设置优先级、设定提醒等功能)4.2 功能二、日程安排(在此详细介绍天越软件的日程安排功能,包括添加日程、设定重复周期、查看日程等功能)4.3 功能三、文件管理(在此详细介绍天越软件的文件管理功能,包括创建文件夹、文件、文件等功能)5、高级功能介绍5.1 功能一、数据分析(在此详细介绍天越软件的数据分析功能,包括报表、统计数据、可视化展示等功能)5.2 功能二、多人协作(在此详细介绍天越软件的多人协作功能,包括分享任务、共享文件、协同编辑等功能)5.3 功能三、自动化流程(在此详细介绍天越软件的自动化流程功能,包括设定触发条件、执行自动化任务、监控进度等功能)6、常见问题解答(在此提供常见问题的解决方案,以帮助用户解决在使用过程中遇到的困难)7、技术支持如果您在使用天越软件时遇到任何问题或需要进一步的帮助,请联系我们的技术支持团队。
您可以通过以下方式联系我们:- 方式:-X- 邮箱:suppor- 官方网站:本文档涉及附件:- 附件一、天越软件安装包- 附件二、天越软件注册码申请表法律名词及注释:- 法律名词一、(注释:是指的缩写,指的解释)- 法律名词二、(注释:是指的缩写,指的解释)。
室内覆盖智能设计软件用户手册1、概述1.1 软件简介为适用各种室内场景的无线覆盖设计的专用软件,该软件支持iDEN、TETRA、CDMA800、GSM900、DCS1800、PHS、W-LAN以及包括WCDMA、TD-SCDMA在内的多种移动通信系统。
软件主要用于解决移动通信等无线系统(2G、3G、CDMA、PHS、W-LAN、集群通信等)在大型场所(如商务楼、隧道)的室内覆盖系统的设计问题,可广泛用于方案设计人员对楼宇及隧道等建筑物内的天馈分布系统的设计。
不仅采用软件的方式代替了现有的人工设计,而且集成了先进的室内无线设计理念,参考了大量的工程实际经验。
本软件的先进设计思路能改善设计人员的无线设计方案的合理性,并降低无线设计的技术门槛。
本软件的使用会对室内覆盖网络的系统设计带来很大的便利,并大大提高方案设计的工作效率与准确度。
和其他软件不一样的地方:●通过简单的参数设置与图纸设计就可以完成室内分布系统的自动化设计;●使集成商节省更多的人力成本;●使运营商更规范、更高效率地审核方案;●后期的数据管理,工程的维护带来很大的方便;●文档通用性强;●对项目后期的改造和升级特别有优势。
1.2 软件兼容性当前业内存在两种方式的设计,即:1) 采用MICROSOFT VISIO进行方案设计;2) 采用AUTOCAD进行方案设计。
当前国内运营商对室内方案设计文件的要求也主要为以上两种格式文件。
软件能够提供对以上两种软件的良好的兼容能力,分述如下:1) 软件对AUTOCAD完全兼容:由于软件的底层基于AUTOCAD2004,因此软件可以对AUTOCAD完全兼容。
如:a. 支持AUTOCAD设计方案的导入、方案修改、再设计;b. 支持AUTOCAD定义的各种块;c. 软件支持提供AUTOCAD格式的设计结果。
2)对MICROSOFT VISIO的兼容。
软件支持提供VISIO格式的设计结果。
1.3 适用用户本软件适用于以下用户:移动通信网络室内覆盖方案设计技术人员,运营商的审核人员等。
中文版AutoCAD基础教程一、AutoCAD简介AutoCAD是一款由美国Autodesk公司开发的计算机辅助设计软件,广泛应用于建筑、机械、电气等行业。
本文将介绍AutoCAD的基本操作步骤和常用功能。
二、安装AutoCAD1.下载AutoCAD安装程序。
2.运行安装程序,按照提示完成安装。
3.启动AutoCAD,输入激活码进行激活。
三、界面介绍AutoCAD的界面由菜单栏、工具栏、绘图区域和命令行组成。
菜单栏包含各种功能选项,工具栏提供快速访问常用命令,绘图区域用于绘制和编辑图形,命令行显示当前命令的提示信息。
四、绘图基础1.创建新文档:从菜单栏选择“文件”-“新建”-“图形”。
2.设置绘图单位:从菜单栏选择“格式”-“单位”,设置长度和角度的单位。
3.绘制直线:选择“直线”工具,点击绘图区域两个点确定直线的起点和终点。
4.绘制圆:选择“圆”工具,点击绘图区域确定圆心,输入半径确定圆的大小。
5.编辑对象:选择“编辑”工具,点击要编辑的对象进行操作,如移动、复制、旋转等。
6.标注尺寸:选择“标注”工具,点击对象,输入尺寸数值进行标注。
五、常用命令以下是一些常用的AutoCAD命令及其功能: - LINE:绘制直线。
- CIRCLE:绘制圆。
- ARC:绘制弧线。
- TRIM:修剪对象。
- EXTEND:延伸对象。
- MOVE:移动对象。
- COPY:复制对象。
- ROTATE:旋转对象。
- OFFSET:偏移对象。
- DIMENSION:标注尺寸。
六、高级功能除了基本绘图功能,AutoCAD还提供了一些高级功能,以方便用户进行复杂的设计和编辑操作。
以下是一些常用的高级功能: - 3D建模:使用AutoCAD的三维建模功能,可以绘制出复杂的三维图形。
- 块编辑:将多个对象组合成一个块,可以方便地进行复制和编辑。
- 图层管理:使用图层管理功能,可以将不同类型的对象分开管理,方便显示和编辑。
建筑行业中的计算机辅助设计软件使用教程在建筑行业中,计算机辅助设计软件(Computer-Aided Design, CAD)已经成为一个不可或缺的工具。
它能够帮助建筑师、工程师以及设计师在设计、绘图和建模过程中提高工作效率,减少错误和实验成本。
本篇文章将介绍建筑行业中常用的计算机辅助设计软件的使用教程。
一、AutoCADAutoCAD是建筑行业最常用的计算机辅助设计软件之一,它提供了专业的2D和3D设计工具。
以下是AutoCAD的使用教程:1. 创建新项目:打开AutoCAD后,点击“新建”按钮,选择图纸的尺寸和比例。
可以选择常用的标准尺寸,也可自定义。
2. 绘制基本图形:AutoCAD提供了各种命令和工具,可以绘制线条、圆、矩形和多边形等基本图形。
选择合适的绘图工具,使用鼠标在绘图区域点击来绘制图形,通过拖动鼠标来确定尺寸和形状。
3. 编辑图形:AutoCAD提供了各种编辑命令,可以修改已有的图形。
例如,使用“移动”命令可以将图形从一个位置移动到另一个位置;使用“旋转”命令可以将图形旋转一定角度;使用“修剪”命令可以修剪图形的一部分。
4. 应用尺寸和标注:使用“尺寸”和“标注”命令可以为图纸添加尺寸和注释。
选择合适的工具,点击图纸上的两个点即可绘制尺寸线,选择两个图形或点即可添加注释。
5. 创建和编辑块:在AutoCAD中,可以将一个或多个图形组合成单个对象,称为块。
使用“创建块”命令选择对象,命名块后即可保存。
使用“编辑块”命令可以修改已有的块。
6. 保存和导出图纸:完成图纸设计后,点击“保存”按钮将图纸保存到计算机。
可以选择将图纸导出为常见的文件格式,如DWG、DXF或PDF。
二、RevitRevit是一种为建筑行业设计的BIM(Building Information Modeling)软件。
它是一个全面的建筑设计和绘图工具,具有三维建模和协作功能。
以下是Revit的使用教程:1. 创建项目:打开Revit后,选择“新建项目”,选择建筑类型和模板。
天越实景放样RTK使用手册第一版广东科力达仪器有限公司二○二二年十二目录第一章概述 (2)§1.1引言 (2)第二章天越实景放样RTK介绍 (2)§2.1整体介绍 (2)§2.2天越主机介绍 (3)§2.2.1主机外型 (3)§2.2.2结构与接口 (3)§2.2.3按键和指示灯 (4)§2.3天越按键功能介绍 (4)§2.4主机配件介绍 (6)第三章仪器架设与配置 (6)§3.1静态作业 (6)§3.2RTK作业(外置电台1+1模式) (8)§3.2.1外置电台基准站架设 (8)§3.2.2启动基准站 (9)§3.2.3架设移动站 (11)§3.2.4设置移动站 (12)§3.3RTK作业(网络CORS模式) (13)§3.3.1移动站的架设 (13)§3.3.2移动站设置 (14)第四章常见功能使用 (15)§4.1点测量 (15)§4.2点放样 (16)§4.3成果数据导出 (18)§4.4惯导功能使用 (19)§4.5实景放样功能使用 (21)§4.6WebUI网页配置 (22)§4.7固件升级 (23)§4.8工程之星在线升级 (26)§4.9天线高量取方式 (27)附录A天越实景放样RTK技术指标 (27)附录B H6手簿技术指标 (30)附录C联系方式 (31)第一章概述阅读本章,您可以简单了解天越实景放样RTK。
§1.1引言欢迎使用广东科力达仪器有限公司产品,我司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。
如果您想对科力达了解更多,欢迎访问科力达官方网站/本说明书是以天越实景放样RTK为例,针对如何安装、设置、配件的使用和如何使用RTK系统作业进行讲解。
天越软件使用说明•线形外观设置•2009-6-18基本参数设置•2009-6-18平面图转系统图•2009-6-18多主干智能测试•2009-6-18单楼层系统图•2009-6-18单楼层平面图•2009-6-18标签•2009-6-18报表输出模块•2009-6-18DWG转VISIO•2009-6-8主干接线方式选择•2009-6-8新建工程•2009-6-8电梯智能设计•2009-6-8单点场强预测设置•2009-6-8面场强预测•2009-6-8场强仿真系统1、线形外观设置功能:可以根据实际要求设置相关数值,设置相关线形外观,包括各种状态下的馈线颜色,线型,宽度和比例等。
如下图所示:2、基本参数设置功能:可以根据实际要求设置相关数值,包括器件的电平精确度,图块大小比例,器件功率颜色的设定等等,如下所示:3、平面图转系统图功能:平面图转系统图如下所示:少一个视频文件功能:a.平面图生成系统图,对功分器出来的馈线画法有四种方式:b.功分器下方输出口馈线水平,其余向上;c.功分器个输出口馈线对称;d.功分器输出口馈线直接向上或向下对称;c.功分器输出口馈线水平。
4、多主干智能测试少一个视频主干优化界面:在“计算参数”中提供了馈线的长度变化转换,输入点电平值和输出点之间的误差值,以及各器件的参数损耗,还提供了“拾取楼层数据”,即选择要组成主干组合的系统图连接点,如下图:5、单楼层系统图系统图设计功能:a.能根据天线口功率要求,自动优化耦合器耦合量和信号源输出值,达到天线功率的最佳;b.能同时计算GSM/TD-SCDMA/WCDMA/CDMA/WLAN/PHS等多网的功率;c.对系统图的器件和楼层编号,并把相关编号对应到平面图中。
6、单楼层平面图少一个视频楼平面设计功能: a..根据现场实际情况配置平面图路由;b.自动打断线并标注好线的线长;c.自动插入相关器件(如耦合器、功分器等);d.自动生成单楼层系统图(自动排版)。
天越CAD用户手册目录第一章天越CAD基础设置 (1)1.1天越CAD的安装、启动与设置 (1)1.1.1天越CAD的安装 (1)1.1.2天越CAD的授权 (1)1.2图形文件的管理与设置 (4)1.2.1新建图形文件 (4)1.2.2打开图形文件 (4)1.2.3保存图形文件 (5)第二章显示菜单 (6)2.1平移 (6)2.2全部 (6)2.3放大 (6)2.4缩小 (6)第三章修改菜单 (7)3.1选取对象的方法 (7)3.2常用编辑命令 (7)3.2.1回退 (7)3.2.2前进 (7)3.2.3删除 (7)3.2.4旋转 (7)3.2.5缩放 (7)3.2.6移动 (8)3.2.7复制 (8)3.2.8粘帖 (8)3.2.9剪切 (8)3.2.10延伸 (8)3.2.11阵列 (8)3.2.12圆阵列 (8)3.2.13偏移 (9)第四章绘图菜单 (10)4.1徒手画 (10)4.2直线 (10)4.3多段线 (10)4.4双线 (10)4.5机房 (10)4.6走线架 (11)4.7点 (11)4.8矩形 (11)4.9多边形 (11)4.10圆弧 (11)4.11圆 (12)4.12椭圆 (12)4.13文字 (12)4.14样条线 (12)第五章图形尺寸标注 (13)第六章设置菜单 (14)6.1图层设置 (14)6.2颜色设置 (14)6.3线宽设置 (14)6.4注册 (14)6.5选项 (14)第七章插入菜单 (15)7.1图块 (15)7.2块插入 (15)7.3图片 (15)7.4照相机 (15)7.5摄像机 (15)7.6录音 (15)7.7指北针 (16)7.8方向角 (16)第八章模型库菜单 (17)第八章绘图辅助工具 (19)8.1搜索 (19)8.2正交 (19)8.3精确 (19)8.4界面 (20)第九章扩展工具 (21)10.1表格工具 (21)天越CAD用户手册第一章天越CAD基础设置1.1 天越CAD 的安装、启动与设置1.1.1 天越CAD的安装天越CAD的安装程序将引导你完成软件的安装,安装程序将自动建立包含所有程序的文件夹,并自动在桌面创建一个快捷方式图标。
1:例如天线的覆盖半径为7、8m左右,则在天越图框中画出8m的馈线,以此馈线为半径画圆,天线放在圆心。
2:以此圆为覆盖区域为标准布点。
3:删除辅助圆,剩下平面图天线点位。
4:方法一:如果天线比较少,可以直接天线之间连线,用天越自动生成器件。
连线方法:(1):从最远端天线与信源输出点为主干,并且连线。
(2):其他天线分别连接到主干。
(3):注意:如果想插入耦合器则连线垂直与主干连接,如果是公分器,则倾斜连接到主干。
第(1)步:第(2)步此时会发现,只体现主干线的总长度,而且现在还没有看到器件。
下一步的目的是:1)自动插入平面图中器件。
2)器件之间的长度不能是总长度44m,而是要把这44m分开,分别显示各器件之间的连接长度。
这时用到两个天越中的按键:键1打断连接处,键2在连接处插入图块(也就是插入器件)(3)注意事项方法二:以上为连线后,天越自动生成器件。
法2是所有器件都是由自己人工插入,方法也是从远端连起。
这样可以保障器件插入的准确性,尤其是在比较大的方案当中作图比较可靠。
5:平明图生成系统图。
6:优化处理,看天线之间功率是否配平。
(如果不平,则调换器件)7:对系统图编号。
8:点击系统图和平面图对应。
点击这个键。
9:系统图一切都没问题后,把天越图框中的平面点位图放到给定的模版图框当中。
10:最后排版,做成完整的方案。
(1:做室内新建布点的时候,一定要考虑尽量不要重复走线。
2:室内如果距离公路比较进,空窗口处要注意天线不要泄漏到外面,这时可以考虑定向板状天线)。
制图软件的基本操作指南随着科技的不断进步,制图软件在各行各业中得到了广泛应用。
无论是工程设计、建筑规划还是市场营销,制图软件都成为了不可或缺的工具。
然而,对于初学者来说,使用制图软件可能会感到困惑。
本文将为大家提供一份基本操作指南,帮助你轻松掌握制图软件的使用技巧。
一、界面介绍首次打开制图软件,你会看到一个包含多个工具和菜单栏的界面。
不同的软件可能有不同的布局,但一般都会包含绘图区、工具栏和属性面板。
1. 绘图区:这是你进行绘图操作的主要区域。
你可以在这里绘制图形、添加文本、插入图片等。
2. 工具栏:工具栏通常位于界面的顶部或左侧,包含各种绘图工具,如画笔、选择工具、橡皮擦等。
你可以通过单击工具栏上的图标选择相应的工具。
3. 属性面板:属性面板用于调整图形的属性,如颜色、线条粗细、字体等。
在选中图形后,你可以在属性面板上进行相应的调整。
二、基本操作当你熟悉了界面的基本布局后,就可以开始进行基本操作了。
下面是几个常用的操作技巧:1. 绘制基本图形:选择绘图工具(如画笔或矩形工具),在绘图区点击并拖动画出相应的图形。
你还可以选择填充或描边颜色来美化图形。
2. 编辑图形:选中已绘制的图形后,你可以进行以下操作:- 移动:使用选择工具选中图形,然后拖动它到新的位置。
- 调整大小:在选中图形后,你可以拉伸边缘或拖动角落来调整大小。
- 旋转:选择旋转工具,然后拖动图形的角度调整图形的旋转角度。
3. 图层管理:制图软件通常支持图层功能,它可以帮助你更好地组织和管理图形。
你可以新建图层、删除不需要的图层、调整图层的顺序等。
4. 文本编辑:选择文本工具,然后在绘图区点击并输入文字。
你可以调整字体、字号、颜色等属性来美化文字。
三、高级技巧除了基本操作外,还有一些高级技巧可以帮助你进一步提升制图软件的应用水平。
1. 使用图形库:制图软件通常会提供各种图形库,你可以从中选择并插入图标、符号或已设计好的图形。
这样可以节省你的绘图时间,并使作品更加专业。
天越软件使用说明?线形外观设置 ? 2009-6-18基本参数设置 ? 2009-6-18平面图转系统图 ? 2009-6-18多主干智能测试 ? 2009-6-18单楼层系统图 ? 2009-6-18单楼层平面图 ? 2009-6-18标签 ? 2009-6-18报表输出模块 ? 2009-6-18DWG转VISIO ? 2009-6-8主干接线方式选择 ? 2009-6-8新建工程 ? 2009-6-8电梯智能设计 ? 2009-6-8单点场强预测设置 ? 2009-6-8面场强预测 ? 2009-6-8场强仿真系统1、、、、线形外观设置线形外观设置线形外观设置线形外观设置功能:可以根据实际要求设置相关数值,设置相关线形外观,包括各种状态下的馈线颜色,线型,宽度和比例等。
如下图所示:2、、、、基本参数设置基本参数设置基本参数设置基本参数设置功能:可以根据实际要求设置相关数值,包括器件的电平精确度,图块大小比例,器件功率颜色的设定等等,如下所示: 3、、、、平面图转系统图平面图转系统图平面图转系统图平面图转系统图功能:平面图转系统图如下所示:少一个视频文件功能:a.平面图生成系统图,对功分器出来的馈线画法有四种方式:b.功分器下方输出口馈线水平,其余向上;c.功分器个输出口馈线对称;d.功分器输出口馈线直接向上或向下对称;c.功分器输出口馈线水平。
4、、、、多主干智能测试多主干智能测试多主干智能测试多主干智能测试少一个视频少一个视频少一个视频少一个视频主干优化界面:在“计算参数”中提供了馈线的长度变化转换,输入点电平值和输出点之间的误差值,以及各器件的参数损耗,还提供了“拾取楼层数据”,即选择要组成主干组合的系统图连接点,如下图: 5、、、、单楼层系统图单楼层系统图单楼层系统图单楼层系统图系统图设计功能:a.能根据天线口功率要求,自动优化耦合器耦合量和信号源输出值,达到天线功率的最佳;b.能同时计算GSM/TD-SCDMA/WCDMA/CDMA/WLAN/PHS等多网的功率;c.对系统图的器件和楼层编号,并把相关编号对应到平面图中。
室内覆盖智能设计软件用户手册1、概述1.1 软件简介为适用各种室内场景的无线覆盖设计的专用软件,该软件支持iDEN、TETRA、CDMA800、GSM900、DCS1800、PHS、W-LAN以及包括WCDMA、TD-SCDMA在内的多种移动通信系统。
软件主要用于解决移动通信等无线系统(2G、3G、CDMA、PHS、W-LAN、集群通信等)在大型场所(如商务楼、隧道)的室内覆盖系统的设计问题,可广泛用于方案设计人员对楼宇及隧道等建筑物内的天馈分布系统的设计。
不仅采用软件的方式代替了现有的人工设计,而且集成了先进的室内无线设计理念,参考了大量的工程实际经验。
本软件的先进设计思路能改善设计人员的无线设计方案的合理性,并降低无线设计的技术门槛。
本软件的使用会对室内覆盖网络的系统设计带来很大的便利,并大大提高方案设计的工作效率与准确度。
和其他软件不一样的地方:●通过简单的参数设置与图纸设计就可以完成室内分布系统的自动化设计;●使集成商节省更多的人力成本;●使运营商更规范、更高效率地审核方案;●后期的数据管理,工程的维护带来很大的方便;●文档通用性强;●对项目后期的改造和升级特别有优势。
1.2 软件兼容性当前业内存在两种方式的设计,即:1) 采用MICROSOFT VISIO进行方案设计;2) 采用AUTOCAD进行方案设计。
当前国内运营商对室内方案设计文件的要求也主要为以上两种格式文件。
软件能够提供对以上两种软件的良好的兼容能力,分述如下:1) 软件对AUTOCAD完全兼容:由于软件的底层基于AUTOCAD2004,因此软件可以对AUTOCAD完全兼容。
如:a. 支持AUTOCAD设计方案的导入、方案修改、再设计;b. 支持AUTOCAD定义的各种块;c. 软件支持提供AUTOCAD格式的设计结果。
2)对MICROSOFT VISIO的兼容。
软件支持提供VISIO格式的设计结果。
1.3 适用用户本软件适用于以下用户:移动通信网络室内覆盖方案设计技术人员,运营商的审核人员等。
需对各种通信系统的室内覆盖技术有较深入的了解,熟悉室内覆盖无线设计原理。
2、软件配置2.1 运行环境本版本软件对计算机软、硬件平台的配置具体要求如表2-1。
2.2产品交付客户购买本软件产品后,应得到如下产品资料,如表2-2。
表2-2 2.3 软件快捷键功能快捷键功能可以根据用户需要自己配置,且软件本身已具备快捷键功能。
3、软件主要功能介绍3.1 工程管理1.工程图纸导入,以工程的形式管理文件;2.工程信息、站点信息录入;3.工程项目文件上传服务器、辅材管理;4.直接打开DWG、Wrod、Excel格式的文件。
3.2 站点资源管理1. 上传和下载站点文件,包括CAD、visio、Word、Excel、等多种格式的文件;2. 统计站点所有材料信息和相应的概预算信息;3. 管理站点详细信息;4. 自动生成各种报表。
3.3 平面图设计1、布置天线a、按照现场勘测的情况,根据移动通信的原理和设计人员的经验布置好天线。
b、设置好墙体的衰减等。
2、配置平面图路由根据布置好的天线、天线要求的电平和现场情况,配置实际路由,而且可以根据实时调整器件位置和路由,得到保证天线电平的组合。
3、放置馈线和插入器件a、画好馈线后,可以自动打断线并标注好线的线长;b、自动插入相关器件(如耦合器、功分器等)。
4、优化平面图线通过变非直角线为直角线、延伸多段线、合并多段线等,使平面图美观明了。
3.4 平面图转系统图1、画好平面图,可以把平面图转换为系统图2、生成的系统图根据对功分器出来的馈线画法不同分为四种模式:a、功分器下方输出口馈线水平,其余向上;b、功分器各输出口馈线对称;c、功分器输出口馈线直接向上或向下对称;d、功分器输出口馈线水平。
3.5 系统图设计自动生成系统图,并对系统图的器件序列和楼层编号、通过优化处理自动计算功率,修改某个器件可以即时计算等。
1、绘制系统图同绘制平面图一样可以绘制系统图,不同的是:绘制平面图使用平面图器件,绘制系统图使用系统图器件,并且平面图馈线是比例线,而系统图的馈线是非比例线。
2、优化计算软件中对系统图的优化计算处理,采用逆向反推方法,即根据天线的目标电平值,自动分配耦合器的耦合量以及信号源的输出值,达到系统图天线功率均衡。
3、自动计算a、选择需要计算的网段,设置为即时计算,即可自动计算出各个网段的功率。
4、多网设计软件中提供了多个不同网络的计算功能。
包括GSM、CDMA、PHS、DCS、TD-SCDMA、WLAN等,同时,若对系统图的某个耦合器耦合量或信号源进行修改,则系统图会自动进行即时计算处理。
5、把系统图的编号和天线电平导到平面图根据设计出来的系统图,把相关的最后结果输出到平面图(包括编号、多种网络的天线电平)。
6、楼层拷贝如果多个楼层的结构跟标准层设计结构是一致的,可以由批量复制标准层生成多个与标准层中各器件相对应的系统图。
3.7自动编号对平面图或系统图的器件进行编号,可以根据设计需要按不同器件选择编号的顺序。
3.8设置楼层根据需求,设置平面图或系统图的器件的楼层数。
3.9器件状态显示修改器件显示的状态,用不同颜色标注各器件所处状态,使施工过程更加方便明了。
3.10主干优化1、自动生成主干组合a、独立楼层的系统图,合并成为统一的整体方案,并合理分布不同馈线和相关器件;b、选择好一定量天线后,软件则根据输出点的电平误差值和材料损耗程度,批量统计出相对应的不同组合,提供用户选择。
2、人工选择主干组合a、根据平面图输出的表格,通过优化功能得到主干的组合。
b、人为加入配置的条件,包括放大器的使用数量、位置等,并可以得到各个楼层天线的电平结果,供设计人员参考。
c、设计人员根据不同的配置,选择出满意的组合,最后输出系统图,并完成排版。
3、主干计算功能选择主干时,软件还提供了馈线的类型选择,即输入每个楼层的高度,馈线的类型,则系统会自动根据楼层层高的跨度来改变馈线的长度。
主干完成后,可以把“P连接点”改为实际信号源,进行计算。
3.11添加合路器之类的器件形成完整的系统图1、根据组合出来的图,并在必要时添加器件(合路器之类的)。
2、根据最后调整的结果重新计算电平,形成完整的系统图。
3.12图纸切割1、由于总系统图较大,需要多页显示,以便打印,可以通过软件分割为多张小的系统图。
2、根据图纸形成图纸目录等。
3.13图框压缩切割后的小系统图,会有一部分溢出图框范围,通过图框压缩,可以把系统图缩放在图框的最佳范围内。
3.14材料统计1、在“天线明细”中自动统计每个天线对应的功率值。
2、在“汇总”中统计整个方案中所用到的全部材料。
3、在“按楼层汇总”中统计每个楼层的器件数量。
3.15系统图标签输出在报表中自动统计出每个器件对应的标签,打印分别贴到各对应器件上,方便于日后器件的维护和管理。
3.16智能打印1、对系统图实时打印。
2、具有折弯相交线和消隐相交线的功能。
3.17场强仿真1、场强面预测a、根据布置好的天线和电平,根据无线信号自动生成场强覆盖预测图。
b、根据反射原理计算经过反射后信号的衰减电平。
c、智能识别建筑物边界,使覆盖信息统计更精确。
2、单点场强预测(包括轨迹预测和点测)a、提供单点场强预测功能,并支持用户自定义预测点样式。
b、单点场强预测提供联动功能,及时更新预测点信息。
3.18设计后的电平预测根据最终的电平做好系统的电平预测图。
3.19电梯设计1、提供电梯的设计方案,自动生成电梯图和天线布防图。
2、通过对电梯覆盖模式、类型、信号、馈线和天线等设置完成电梯功能的平面图的设计3、还可以把电梯平面转换成系统图3.20 DWG转visio该功能把cad设计好的方案,统一转化成visio格式,同时提供了多项功能设置,包括“自动转化选项”、“调整转化选项”,馈线外观设置,器件颜色状态设置等,并提供了保存路径,在保持了原cad方案精准度不变情况下提供了更多的visio平台操作。
3.21多语言版本软件有简体中文、繁体中文和英文多种语言版本。
4、软件功能使用方法软件设计中使用的器件块根据性质的不同分成:信号源、耦合器、功分器、天线、馈线、衰减类、主接点、副接点、放大器、连接类、其他等11大类,罗列如图4-1所示。
用户可以根据需要自己绘制器件块,所有的器件都保存在安装目录下的cfg.dwg文件里。
图 4-1该软件在AUTOCAD原有的基础上增加了7个工具栏,分别是:平面图、优化、排版、基本工具、系统图、图层、电平预测,如图4-2所示。
图4-24.1 平面图工具栏平面图工具栏:P连接点:作为一个信号源,在整个设计方案中起至关重要的作用。
制作平面图时,只有“P连接点”图标与分布系统(包括馈线和各种相关器件)正确连接,才能生成后面一连串的数据。
如图4-1-1所示。
图4-1-1用鼠标双击“P连接点”则弹出一个“主连接点属性设置”对话框,如图4-1-2所示,用户可根据实际情况填上标号、名称和各网的电平值。
图4-1-2副连接点:绘制平面图时,往往是在分多个楼层的建筑平面图中进行,每层都要布置器件和馈线,而每楼层之间则需要一个连接点,以完成一个设计的整体。
平面图与平面图之间用馈线或使用新增放大器作过渡时,“副连接点”功能则表示一个有源信号,通过该有源信号过渡到另一平面图中。
如图4-1-3所示。
用鼠标双击击“副连接点”按钮,则弹出“副连接点属性设置”对话框,如图4-1-4所示。
图4-1-4P比例线1:1/2馈线的画线按钮,按住该按钮,则显示四种线型的快捷画法,如图4-1-5所示。
图4-1-5选择好馈线的起点和终点,右击鼠标确定,则自动生成一段有长度标记的馈线,如图4-1-6所示。
图4-1-6P比例线2:7/8馈线的画线按钮,按住该按钮,则显示四种线型的快捷画法,如图4-1-7所示。
图4-1-7选择好馈线的起点和终点,右击鼠标确定,则自动生成一段有长度标记的馈线,如图4-1-8所示。
跳线:跳线的画线按钮,按住该按钮,则显示四种线型的快捷画法,如图4-1-9所示。
图4-1-9选择好馈线的起点和终点,右击鼠标确定,自动生成一段跳线,衰减值默认为0。
如图4-1-10所示。
图4-1-10泄漏电缆:泄漏电缆画线按钮,选择好馈线的起点和终点,右击鼠标确定生成一段泄漏电缆,如图4-1-11所示。
图4-1-11对馈线的属性修改,可以双击馈线,弹出对话框,如图4-1-12所示。
图中可以修改线的类型,和是否设置为比例线等。
图4-1-12自动选择插入功分器或耦合器:制作平面图中使用,可以自动插入包括各种功分器或耦合器。
画好相关馈线,点击该图标,在馈线的交点处左击鼠标确定,系统则根据当前的馈线分布位置和角度,自动选择相应的功分器以及调整功分器方向,达到最佳结果。
