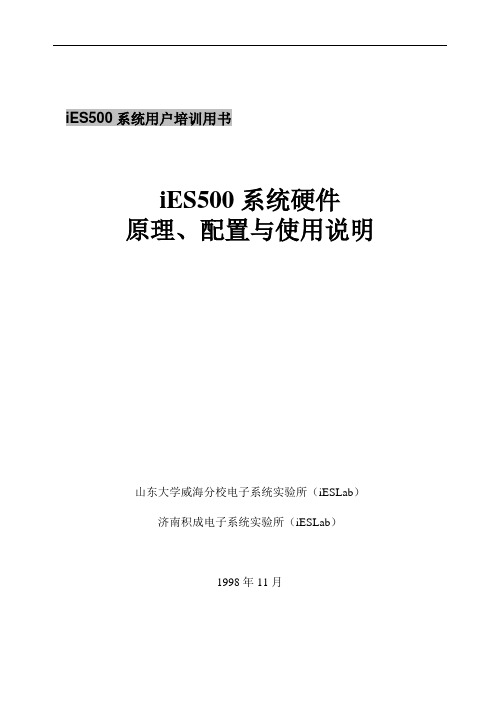

iES500系统硬件原理、配置与使用说明
iES500系统用户培训用书iES500系统硬件原理、配置与使用说明山东大学威海分校电子系统实验所（iESLab）济南积成电子系统实验所（iESLab）1998年11月目录1. iES500主站系统硬件配置 (1)1.1 系统前置机柜 (1)1.2 系统配置图 (3)2. iES500主站系统硬件说明 (4)2.1 ES500―2智能串口卡 (4)2.1.1 组成及功能： (4)2.1.2 特点： (4)2.1.3 安装及设置： (4)2.2 AES5-2智能串口卡 (5)2.2.1 组成及特点： (5)2.2.2安装及设置： (5)2.3 电平转换箱 (6)2.3.1 组成及功能： (6)2.3.2 特点： (6)2.3.3 电平接口箱的设置和安装： (6)2.4 ES500多功能单元 (8)2.5 iES-T10 GPS同步时钟 (9)2.5.1 装置的结构 (9)2.5.2 装置的连接 (10)2.5.3 GPS 天线的安装要求: (10)2.5.4 数据格式： (10)2.6 ES40自适应MODEM (11)2.6.1 主要技术指标 (11)2.6.2 使用说明 (11)2.7 ES43大规模集成电路MODEM（1200BPS） (13)2.7.1 简介 (13)2.7.2 主要技术指标 (13)2.7.3 ES43调制解调器使用说明 (13)2.8 ES40-3F主站通道防雷盒 (14)2.8.1 功能及特点 (14)2.8.2 性能指标 (15)2.8.3 结构及安装说明 (15)3. iES500主站系统网络构成 (16)3.1 iES500主站网络构成 (16)3.2 iES500系统与MIS网的联接 (17)3.3 远程网互联 (17)4. SCADA系统对机房场地技术要求 (17)4.1 SCADA系统对环境的要求 (17)4.1.1 开机时机房内的温、湿度: (17)4.1.2 停机时机房内的温、湿度： (17)4.1.3 尘埃： (17)4.1.4 照明： (18)4.1.5 电磁场干扰： (18)4.2 SCADA系统对电源、地线的要求 (18)4.2.1 电源要求： (18)4.2.2 接地要求： (18)4.2.3 SCADA系统对接入信道的防雷要求 (18)4.2.4 SCADA系统对长距离数字信道的防护要求 (18)5. 系统常见问题及其处理 (19)5.1前置机自动切换故障 (19)5.2 前置机键盘或鼠标失灵 (19)5.3网络故障 (19)5.4通道故障 (19)1. iES500主站系统硬件配置 1.1 系统前置机柜系统前置机柜负责完成远动信号的调制及解调，以及远动信息的解帧及下发工作，一般配置有前置机、电平转换箱、MODEM 机笼、滤波电源盒、风扇、GPS 钟等。
监控系统sj500系统结构
点方式， 特殊情况下也采用模拟量输出的（如功 率调节指令等） • 输出中间继电器的励磁线圈一般采用 DC24V电压等级。 • 为增加继电器的开断能力，通常将继电 器的二对接点串联输出。
25
3。有功/无功功率的闭环调节
• 当机组发电时，装置可根据操作人员下 达的P、Q给定值对机组的功率进行闭环 调节。 • 调节是通过向调速器和励磁装置发出增 减脉冲的方式实现的。 • 某些调速器和励磁装置也可接受以通讯 方式或模拟量输出的方式直接下发P、Q 给定值。
• MB80系列 大型iPLC • MB60系列 中型iPLC • MB40系列 小型iPLC
集数十年水电厂计算机监控系统研发经验 之大成，南瑞自控公司专为水电厂计算机监控 系统而研制开发的新一代具有自主知识产权的、 MB系列智能可编程控制器 iPLC
9
二。LCU装置的典型构成
1. SJ-500的典型结构
7
SJ-600型现地控制单元
• SJ-600型现地控制单元以NARI自控自主 开发的MB80、MB60、MB40系列PLC为 基础，同样具有可靠性高、抗干扰能力 强、功能完善、结构性强、易于配置和 编程等特点。
8
SJ-600型现地控制单元
• 采用南瑞公司的大、中、小型iPLC为控 制单元的核心：
P S M
P S M
P S M
P S M
14
三。LCU装置的主要功能
1。数据采集与处理 2。控制操作 3。有功/无功功率的闭环调节 4。人机接口 5。时钟同步 6。自诊断 7。外部通讯
15
1。数据采集与处理
LCU采集的数据根据其物理特性分为：
（1）开关量（DI） （2）模拟量（AI） （3）温度量（TI） （4）交流量 （ACI）
25
3。有功/无功功率的闭环调节
• 当机组发电时，装置可根据操作人员下 达的P、Q给定值对机组的功率进行闭环 调节。 • 调节是通过向调速器和励磁装置发出增 减脉冲的方式实现的。 • 某些调速器和励磁装置也可接受以通讯 方式或模拟量输出的方式直接下发P、Q 给定值。
• MB80系列 大型iPLC • MB60系列 中型iPLC • MB40系列 小型iPLC
集数十年水电厂计算机监控系统研发经验 之大成，南瑞自控公司专为水电厂计算机监控 系统而研制开发的新一代具有自主知识产权的、 MB系列智能可编程控制器 iPLC
9
二。LCU装置的典型构成
1. SJ-500的典型结构
7
SJ-600型现地控制单元
• SJ-600型现地控制单元以NARI自控自主 开发的MB80、MB60、MB40系列PLC为 基础，同样具有可靠性高、抗干扰能力 强、功能完善、结构性强、易于配置和 编程等特点。
8
SJ-600型现地控制单元
• 采用南瑞公司的大、中、小型iPLC为控 制单元的核心：
P S M
P S M
P S M
P S M
14
三。LCU装置的主要功能
1。数据采集与处理 2。控制操作 3。有功/无功功率的闭环调节 4。人机接口 5。时钟同步 6。自诊断 7。外部通讯
15
1。数据采集与处理
LCU采集的数据根据其物理特性分为：
（1）开关量（DI） （2）模拟量（AI） （3）温度量（TI） （4）交流量 （ACI）
监控系统sj系统结构PPT课件
制。 • LCU对温度量的处理与模拟量相似。
.
22
交流量
。交流量指来自现场PT、CT的强电交流信号。 。PT一般为0-100V，CT一般为0-5A、0-1A。 。LCU需配置专门的智能交流采集装置以采集交
14
三。LCU装置的主要功能
1。数据采集与处理 2。控制操作 3。有功/无功功率的闭环调节 4。人机接口 5。时钟同步 6。自诊断 7。外部通讯
.
15
1。数据采集与处理
LCU采集的数据根据其物理特性分为：
（1）开关量（DI） （2）模拟量（AI） （3）温度量（TI） （4）交流量 （ACI）
.
• 采用进口的中、高档PLC为现地控制单 元的核心：
• GE公司: 90-70PLC、90-30PLC、VersaMax PLC • 施耐得公司: QuantumPLC、CompactPLC、
PremiumPLC • A.B.公司: SLC-500、Controllogics 等PLC • 西门子公司: S7-400、S7-300、S7-200系列PLC • 其他进口控制设备
LCU对SOE量可以用高速扫查或外部 中断的方式采集，也可以选配专用的事 件顺序记录装置，如SOE-1。
LCU能分辨的事件最小时间间隔称为 SOE分辨率，通常小于5ms。
.
18
。状态量
指无事件顺序要求的量，一般用定时扫查的方 式采集，典型周期为2秒。
。脉冲电度量
来自于电度表或电能变送器，LCU对其动作次 数进行 累计以换算出相应的电度值。一般要求脉宽不 小于50毫秒
.
4
我们自己的LCU产品分类 。SJ-500型现地控制单元 。SJ-600型现地控制单元
.
.
22
交流量
。交流量指来自现场PT、CT的强电交流信号。 。PT一般为0-100V，CT一般为0-5A、0-1A。 。LCU需配置专门的智能交流采集装置以采集交
14
三。LCU装置的主要功能
1。数据采集与处理 2。控制操作 3。有功/无功功率的闭环调节 4。人机接口 5。时钟同步 6。自诊断 7。外部通讯
.
15
1。数据采集与处理
LCU采集的数据根据其物理特性分为：
（1）开关量（DI） （2）模拟量（AI） （3）温度量（TI） （4）交流量 （ACI）
.
• 采用进口的中、高档PLC为现地控制单 元的核心：
• GE公司: 90-70PLC、90-30PLC、VersaMax PLC • 施耐得公司: QuantumPLC、CompactPLC、
PremiumPLC • A.B.公司: SLC-500、Controllogics 等PLC • 西门子公司: S7-400、S7-300、S7-200系列PLC • 其他进口控制设备
LCU对SOE量可以用高速扫查或外部 中断的方式采集，也可以选配专用的事 件顺序记录装置，如SOE-1。
LCU能分辨的事件最小时间间隔称为 SOE分辨率，通常小于5ms。
.
18
。状态量
指无事件顺序要求的量，一般用定时扫查的方 式采集，典型周期为2秒。
。脉冲电度量
来自于电度表或电能变送器，LCU对其动作次 数进行 累计以换算出相应的电度值。一般要求脉宽不 小于50毫秒
.
4
我们自己的LCU产品分类 。SJ-500型现地控制单元 。SJ-600型现地控制单元
.
KY-INS500光纤组合导航系统使用说明书
KY-INS500光纤组合导航系统使用说明书北京北斗星通导航技术股份有限公司导航产品事业部目录1.概述 (1)2.功能及指标 (1)2.1.主要功能 (1)2.2.性能指标 (2)3.工作原理 (4)3.1.产品组成 (4)3.2.基本原理 (4)4.硬件参数 (5)4.1.外形尺寸 (5)4.2.电气接口 (6)5.导航系统工作流程 (8)5.1.启动提示信息 (8)5.2.组合导航流程 (9)5.3.纯惯性导航流程 (9)6.产品配置 (9)6.1.设备接口功能 (9)6.2.数据配置及保存 (10)6.3.配置查询 (10)6.4.波特率配置 (11)6.5.串口RS232配置 (11)6.6.串口RS422配置 (11)6.7.更新率配置 (12)6.9.功能模块配置 (13)6.10.“零速修正”配置 (13)6.11.“位置输出平滑”配置 (14)6.12.卫星板卡串口映射配置 (14)6.13.载体类型配置 (15)6.14.在线RTK (16)6.15.GNSS天线杆臂配置 (16)6.16.输出杆臂设置 (17)6.17.安装角设置 (18)7.输出语句解析格式 (19)7.1.SNCNAVPVTB (19)7.2.GPFPD (21)7.3.BDFPD (22)7.4.短报文协议头部 (23)7.5.INSPVAS (23)7.6.RAWIMUS (25)7.7.RAWDATA (26)8.产品数据导出 (26)9.设备系统维护 (28)9.1.固件升级 (28)10.注意事项 (29)11.附录 (30)11.1.组合导航系统卫星接收机串口输出配置 (30)11.3.差分配置说明 (31)11.4.差分基准站设置 (32)11.5.通讯链路设置 (33)11.6.移动站设置 (33)11.7.32-bit CRC校验 (34)1.概述光纤组合导航系统KY-INS500由基于性价比高的闭环光纤陀螺、加速度计及高端GNSS接收板卡，通过多传感器融合及导航解算算法实现，满足在中高精度移动测量系统、大型无人机等应用领域对姿态、航向及位置等信息的精确测量要求。
LCU设计讲座
11
LCU结构设计要点
二. LCU典型盘面设计点评
12
LCU盘面布置点评
机组LCU盘面布置图
FFAN1 风机 FFAN2 风机 FDPM 5 FPCM
P W R C P U C M M E T M A I M 1 A I M 2 A I M 3 I I M 1 D I M 1 D I M 2 D I M 3 P W R D I M 4 D I M 5 D I M 6
LCU技术讲座之---
LCU结构设计要点
主 讲 人：
何 云
1
水电厂计算机监控系统
硬件设备： 1. 放置于桌面上（或下）的： 显示器、主机、键盘、鼠标、打印机 等等。 2.放置于机柜中的： PLC、电源、中间继电器、变送器、网络交换 机、仪器仪表 等等。
2
LCU结构设计要点
一. LCU结构设计基本要点
交直流双供电输入，PLC24V电源、I/O24VD电源输出 直流电输出 主5V、辅5V电源输出 主24V/辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出
24V电源输出 24V电源输出 24V电源输出
无 24V电源输出 24V电源输出
浙江华光潭二级
公用开关站LCU盘面布置图
FFAN1 风机 FFAN2 风机 FDPM
挡
板 5 FPCE
D O M 1 D O M 2 D O M 3 D O M 4 P W R C P U C M M E T M
挡
板 5
5 FPCM
A I M 1 A I M 2 I I M 1 D I M 1 D I M 2 D I M 3 P W R D I M 4 D I M 5 D I M 6
LCU结构设计要点
二. LCU典型盘面设计点评
12
LCU盘面布置点评
机组LCU盘面布置图
FFAN1 风机 FFAN2 风机 FDPM 5 FPCM
P W R C P U C M M E T M A I M 1 A I M 2 A I M 3 I I M 1 D I M 1 D I M 2 D I M 3 P W R D I M 4 D I M 5 D I M 6
LCU技术讲座之---
LCU结构设计要点
主 讲 人：
何 云
1
水电厂计算机监控系统
硬件设备： 1. 放置于桌面上（或下）的： 显示器、主机、键盘、鼠标、打印机 等等。 2.放置于机柜中的： PLC、电源、中间继电器、变送器、网络交换 机、仪器仪表 等等。
2
LCU结构设计要点
一. LCU结构设计基本要点
交直流双供电输入，PLC24V电源、I/O24VD电源输出 直流电输出 主5V、辅5V电源输出 主24V/辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出 主、辅5V电源输出
24V电源输出 24V电源输出 24V电源输出
无 24V电源输出 24V电源输出
浙江华光潭二级
公用开关站LCU盘面布置图
FFAN1 风机 FFAN2 风机 FDPM
挡
板 5 FPCE
D O M 1 D O M 2 D O M 3 D O M 4 P W R C P U C M M E T M
挡
板 5
5 FPCM
A I M 1 A I M 2 I I M 1 D I M 1 D I M 2 D I M 3 P W R D I M 4 D I M 5 D I M 6
500万像素高清电子警察系统工程实施手册
500万像素高清电子警察系统（覆盖三车道）工程实施手册2010All Rights Reserved目录1概述 (1)1.1系统组成 (1)1.2系统功能 (1)1.3系统工程示意图 (2)1.4系统工程示意图说明 (2)1.5系统工作流程 (2)2设备清单 (3)3系统安装及调试 (4)3.1系统安装环境要求 (4)3.2系统前端设备安装 (4)3.2.1安装光敏板 (4)3.2.2安装高清镜头（Computar M1614-MP） (5)3.2.3安装高清摄像机（Prosilica GC2450C） (6)3.2.4安装高清频闪辅助光源控制板（PSD04C-1215） (6)3.2.5安装车牌补光灯（PSD03-20） (8)3.3系统前端调试 (8)3.3.1调整摄像机场景和聚焦 (8)3.3.2设置高清摄像机参数 (12)3.3.3调整控制板光控 (14)3.3.4调整车牌补光灯角度 (14)4用户参数配置 (14)4.1恢复设备出厂默认 (14)4.2检查设备网段 (15)4.3运行结果接收与配置程序 (15)4.4设置高清电子警察控制器参数 (15)4.4.1设置控制器IP地址 (15)4.4.2设置控制器工作模式 (16)4.4.3设置高级参数 (16)5接收识别结果 (24)6附录一：常见问题解答 (25)6.1为何摄像机无视频输出？ (25)6.2为何闯红灯抓拍判断错误？ (25)1概述1.1 系统组成系统分为前端图像采集、高清电子警察控制器图像处理、中心服务器接收和保存结果数据三大部分。
前端图像采集主要功能是采集图像数据JPEG文件流，通过网络将图像数据传输至高清电子警察控制器。
高清电子警察控制器的主要功能是接收图像数据JPEG流，进行逐帧车牌识别和车辆运行轨迹跟踪，判断车辆的违章行为，将违章车辆的3张车辆行驶过程图与当前车牌识别结果打包输出至后端中心服务器，同时在本地设备端进行数据备份。
微机监控系统简介
监控系统概述丹江口水力发电厂位于湖北省丹江口市的汉江之上，共有6台机组，单机容量15万千瓦，总装机容量90万千瓦。
我厂于2001年安装的NARI公司自动化监控系统，下位机使用的是南瑞自动化公司的SJ-600现地控制单元，上位机使用的是SSJ-3000监控系统。
计算机监控系统采用全分布开放式系统结构，系统由100M交换式双光纤以太网络上分布的各节点计算机单元组成，其中上位机硬件部分包括：两台主机、两台操作员站、工程师工作站、历史数据站、C300电量管理机、通讯服务器、网调通讯机以及网络交换机；软件部分包括：数据库管理程序、网络通讯程序、驱动程序、顺序控制管理和执行程序、自动发电控制（AGC）和自动电压控制（A VC）等。
水电厂计算机监控系统总的发展趋势:智能化、人性化、可选择性、用户二次开发等。
•(1)从AGC/A VC发展到电脑值班员;•(2)全面的统计功能;•(3)历史数据库向实时历史数据库发展;•(4)报警信号的任意定义与选择;•(5)用户任意定制报表;•(6)功能越来越强大的诊断技术的应用;•(7)更深层次地应用面向对象技术;•(8)LCU及现场自动化元器件弱电源化的趋势;•(9)LCU的远程分布与智能分布趋势;•(10)LCU通信从串口通信发展到现场总线。
电厂计算机监控系统结构图1、上位机系统说明4FLCU3FLCU 5FLCU 6FLCU 公用LCU开关站LCU开关站LCU2FLCU 1FLCU(1) 主计算机●配置二台美国DEC公司的Alpha xp1000工作站，双机热备用系统，控制权可以手动和自动切换，当工作主机故障时，备用主机可以自动地取得控制权。
在控制权切换时，对监控系统的工作无扰动●运行DEC公司的Tru64 Unix 操作系统和南瑞公司的Nariacc水电厂计算机监控系统软件●主机系统所完成的功能包括对电站计算机监控系统的管理，AGC、A VC计算和处理，数据库管理，在线及离线计算功能，各图表、曲线的生成，事故故障信号的分析处理，接收、校验并输出操作控制指令，以及控制与外界的通信等(2) 操作员工作站●配置二台美国DEC公司的Alpha xp1000工作站，每台配有双屏幕，双机冗余配置，互为热备用●运行DEC公司的Tru64Unix操作系统和南瑞公司的Nariacc水电厂计算机监控系统软件；●操作员工作站主要供运行值班人员使用，具有图形显示、全厂运行监视和控制功能、发操作控制命令、设定与变更工作方式等功能。
机组LCU改造
机组LCU改造摘要：随着计算机硬件、软件的快速发展，国内计算机监控技术也在飞快地发展；对于水电厂来说，采用一套结构合理、功能完善、可靠性高、人机界面友好的计算机监控系统，是提高水电厂安全生产水平，实现“无人值班（少人值守）”的必要条件。
南水发电公司现地控制单元原来使用的是南瑞SJ-500系列，运行10年后，由于设备老化，稳定性能下降，故障增多，维护量大，为了机组的安全运行，开始更换南瑞公司研发的MB80智能可编程控制器。
以下对我公司改造的设备先作一些简要的介绍，并对改造过程作一些肤浅的描述。
关键词：机组LCU；准备工作；改造过程我厂此次改造更换的是南瑞MB80系列智能可编程控制器，它采用高性能的主控CPU模件，全智能化的I/O模件，开放、标准的通讯网络，强大的RS-232/RS-485串口通讯功，方便实用的现地人机接口，所有模件采用全封闭结构，软件使用界面友好、功能强劲的编程软件MBPRO，该软件除支持梯形图等传统编程方式外，还支持可视化的编程语言——流程图编程，并且不同语言编写的程序之间可互相调用。
我公司有四台72MW、一台18MW的惯流式水电机组，属中型水电厂，机组LCU的I/O点数为：中断量输入32点，非中断量输入96点，模拟量输入48点，开关量输出48点，温度量输入64点。
LCU采用单CPU单以太网模式，CPU采用一块MB80 CPU611模件。
96点开关量采用四块开关量输入模件，每块模块上有32个通道，其一块为中断量模块MB80 IIM214，该模块上每个测点都具备SOE功能，输入信号发生变位时能自动将变位信息及动作时间送至CPU模件，事件分辨率可达1ms，因此该模块主要采集机组电气事故、机械事故动作信号，以便LCU程序快速下发机组事故停机命令；另外三块为非中断量模块MB80 DIM214，用于采集各种设备的位置状态、报警信息等。
48点模拟量采用电流型的模拟量输入模件MB80 AIM212，用于把来自传感器、变送器等设备的压力、液位、温度等模拟量信号转换为MB80 PLC可以处理的数字量信号。
LCU设计讲座
库 存 库 存 24VI/O电源输出 24VI/O电源输出 无 主、辅5V电源输出 无 24V电源输出 主、辅5V电源输出 主、辅5V电源输出 控制信号输出 控制信号输出 无 无 24V电源输出 24V电源输出 24V电源输出 主、辅5V电源输出 库 存 库 存 库 存 小库存 库 存 小库存 非库存 非库存
5
人机界面设备如显示器或液晶触摸屏，应放 置在人的视线位置上下（离地1.4～1.6米）。
SJ-500 微机监控装置
1.4～1.6米
液晶 触摸屏
≥1.1米
6
LCU结构设计要点
3. 机柜背部的对外端子应合理分布
LCU的对外接线应全部通过背部竖排接线端子。若 需要增加横排端子，则横排端子尽量用作内部接线端 子。 在端子数量较多时，应考虑左右两侧竖排端子的 最大布置能力。 要方便己方人员配线和查线的工作，同时还要站 在用户的立场方便用户现场施工。
25
30
挡
板
30
30
挡
板
30
35
35
35
35
挡 40
板 挡 板 40 40
挡
板 挡 板 40
前视图
前视图
前视图
前视图
13
LCU盘面布置点评
公用LCU盘面布置图
FFAN1 风机
FPW-2
四川紫坪埔
风机 板 1U 挡 板
FFAN2 3U 挡
风机 板
电源扩展
FFAN3 3U 挡
1U 挡 5
板
FPW-3A 电源扩展
DC+ 直流电源输入 DCJ1-6
L2 SW2
A9
Jd
E1 E2 E3 E4
Jd Jd Jd
5
人机界面设备如显示器或液晶触摸屏，应放 置在人的视线位置上下（离地1.4～1.6米）。
SJ-500 微机监控装置
1.4～1.6米
液晶 触摸屏
≥1.1米
6
LCU结构设计要点
3. 机柜背部的对外端子应合理分布
LCU的对外接线应全部通过背部竖排接线端子。若 需要增加横排端子，则横排端子尽量用作内部接线端 子。 在端子数量较多时，应考虑左右两侧竖排端子的 最大布置能力。 要方便己方人员配线和查线的工作，同时还要站 在用户的立场方便用户现场施工。
25
30
挡
板
30
30
挡
板
30
35
35
35
35
挡 40
板 挡 板 40 40
挡
板 挡 板 40
前视图
前视图
前视图
前视图
13
LCU盘面布置点评
公用LCU盘面布置图
FFAN1 风机
FPW-2
四川紫坪埔
风机 板 1U 挡 板
FFAN2 3U 挡
风机 板
电源扩展
FFAN3 3U 挡
1U 挡 5
板
FPW-3A 电源扩展
DC+ 直流电源输入 DCJ1-6
L2 SW2
A9
Jd
E1 E2 E3 E4
Jd Jd Jd
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
单/双以太网单CPU型LCU
PCE SPT MU M
P S MP S MPCEE SPTT MU MM
P S M
P S M
13
双以太网双CPU型LCU
PCE SPT MU M
P S M
P S M
PCE SPT MU M
PCEE SPTT MU MM
P S M
P S M
PCEE SPTT MU MM
• MB80系列 大型iPLC • MB60系列 中型iPLC • MB40系列 小型iPLC
集数十年水电厂计算机监控系统研发经验 之大成，南瑞自控公司专为水电厂计算机监控 系统而研制开发的新一代具有自主知识产权的、 MB系列智能可编程控制器 iPLC
9
二。LCU装置的典型构成
1. SJ-500的典型结构 。LCU典型结构一：
14
三。LCU装置的主要功能
1。数据采集与处理 2。控制操作 3。有功/无功功率的闭环调节 4。人机接口 5。时钟同步 6。自诊断 7。外部通讯
15
1。数据采集与处理
LCU采集的数据根据其物理特性分为：
（1）开关量（DI） （2）模拟量（AI） （3）温度量（TI） （4）交流量 （ACI）
16
• 典型信号有：4-20mA,1-5V。 • LCU对模拟量每隔一定时间采样一次，
经过滤波、合法性检查和标度变换后写 入实时数据库以作进一步处理。
21
温度量
• 温度量指用RTD测温电阻方式接入 LCU的量，一般用于检测机组、变 压器等设备的温度。
• 测温电阻通常有Cu50,PT100等。 • 测温电阻接入LCU分二线制和三线
制。 • LCU对温度量的处理与模拟量相似。
22
交流量
。交流量指来自现场PT、CT的强电交流信号。 。PT一般为0-100V，CT一般为0-5A、0-1A。 。LCU需配置专门的智能交流采集装置以采集交
3
• LCU一般位于受控对象附近，如发电机 层、开关站、闸门控制室等，直接与生 产过程设备接口，检测并处理各种常规 信号，将生产过程中的实时数据、事件 记录等大量信息报给上位机，接受来自 上位机或当地人机界面的控制和调节命 令，完成对生产过程的监视和控制。
• LCU一般通过网络或串行口与上位机通 讯，同时也具有很强的独立工作能力。
LCU对SOE量可以用高速扫查或外部 中断的方式采集，也可以选配专用的事 件顺序记录装置，如SOE-1。
LCU能分辨的事件最小时间间隔称为 SOE分辨率，通常小于5ms。
18
。状态量
指无事件顺序要求的量，一般用定时扫查的方 式采集，典型周期为2秒。
。脉冲电度量
来自于电度表或电能变送器，LCU对其动作次 数进行 累计以换算出相应的电度值。一般要求脉宽不 小于50毫秒
开关量的采集
。开关量又称数字量、离散量，只有0/1两 种状态。如开关的合分
。 现场通常提供空接点 。根据LCU对开关量信号处理的不同方式，
开关量可分为：SOE量、状态量、脉冲 电度量、数码量
17
• SOE量
SOE是事件顺序记录的缩写，指需要以 毫秒级精确记录动作/复位时间以便分析 事件先后顺序的量。
这里PC机上运行该LCU监控对象的实时数据库， 而PLC或智能I/O则更多地扮演I/O的角色。PC机 的运行使全分布系统的模式得以实现，同时PC机 提供了丰富的现地图形界面，也使得LCU与外围 设备（如调速、励磁、保护等）的通讯易于实现。
11
2。SJ-500的冗余配置
为了提高LCU的可靠性，往往会对LCU硬件作冗余配 置。 （1）PLC的CPU模块冗余 双CPU配置，热备冗余 （2）顺控功能的冗余 多用于机组，另配置一台顺控装置（一般为PLC）与 LCU构成顺控功能的冗余。 （3）全冗余模式 设置两套完全相同的LCU以实现对同一对象的监控
19
• 数码量
数码量一般来自水位计等测量装置， 它是将一个模拟量转换成二进制码后以 开关量的形式输入。LCU一般将其转换 成模拟量处理。
常用的编码方式有BCD码、格雷码 等。
20
模拟量
• 模拟量指除温度量外所有连续变化的量， 如电流、电压、压力等。
• 模拟量一般用变送器转换成标准量程的 电量接入LCU。
4
我们自己的LCU产品分类 。SJ-500型现地控制单元 。SJ-600型现地控制单元
5
SJ-500型现地控制单元
SJ-500型现地控制单元以进 口中高档PLC或智能I/O设备为 基础，具有可靠性高、抗干扰 能力强、功能完善、结构性强、 易于配置和编程的特点。
6
SJ-500型现地控制单元
• 采用进口的中、高档PLC为现地控制单 元的核心：
由PLC为主体，辅以其它外部设备（如温 度巡检、同期、测速等）
这里PLC承担主要的监视和控制功能，与 上位机的联系一般通过工业网络或串行口或直 接通过高速以太网实现。在上位机有集中式的 数据库。这是一种典型的分层分布式结构。
10
。LCU典型结构二：
工业PC机和PLC或智能I/O模件共同构成LCU 的主体，辅以其它外部设备（如温度巡检、同期、 测速等）
SJ-500系统介绍
1
一。概述
20世纪90年代以来，计算机监控系 统已在电力行业得到了广泛的应用，极 大地提高了电力行业的自动化水平。
计算机监控系统从结构上可分为两层： • 上位机 • 现地控制单元（简称LCU）
2
。上位机一般位于厂站的计算机房 或中控室，完成厂站级的数据处理、 报表统计、人机界面、远程通讯以 及AGC/AVC及经济运行等高级功 能。
7
SJ-600型现地控制单元
• SJ-600型现地控制单元以NARI自控自主 开发的MB80、MB60、MB40系列PLC为 基础，同样具有可靠性高、抗干扰能力 强、功能完善、结构性强、易于配置和 编程等特点。
8
SJ-600型现地控制单元
• 采用南瑞公司的大、中、小型iPLC为控 制单元的核心：
• GE公司: 90-70PLC、90-30PLC、VersaMax PLC • 施耐得公司: QuantumPLC、CompactPLC、
PremiumPLC • A.B.公司: SLC-500、Controllogics 等PLC • 西门子公司: S7-400、S7-300、S7-200系列PLC • 其他进口控制设备
单/双以太网单CPU型LCU
PCE SPT MU M
P S MP S MPCEE SPTT MU MM
P S M
P S M
13
双以太网双CPU型LCU
PCE SPT MU M
P S M
P S M
PCE SPT MU M
PCEE SPTT MU MM
P S M
P S M
PCEE SPTT MU MM
• MB80系列 大型iPLC • MB60系列 中型iPLC • MB40系列 小型iPLC
集数十年水电厂计算机监控系统研发经验 之大成，南瑞自控公司专为水电厂计算机监控 系统而研制开发的新一代具有自主知识产权的、 MB系列智能可编程控制器 iPLC
9
二。LCU装置的典型构成
1. SJ-500的典型结构 。LCU典型结构一：
14
三。LCU装置的主要功能
1。数据采集与处理 2。控制操作 3。有功/无功功率的闭环调节 4。人机接口 5。时钟同步 6。自诊断 7。外部通讯
15
1。数据采集与处理
LCU采集的数据根据其物理特性分为：
（1）开关量（DI） （2）模拟量（AI） （3）温度量（TI） （4）交流量 （ACI）
16
• 典型信号有：4-20mA,1-5V。 • LCU对模拟量每隔一定时间采样一次，
经过滤波、合法性检查和标度变换后写 入实时数据库以作进一步处理。
21
温度量
• 温度量指用RTD测温电阻方式接入 LCU的量，一般用于检测机组、变 压器等设备的温度。
• 测温电阻通常有Cu50,PT100等。 • 测温电阻接入LCU分二线制和三线
制。 • LCU对温度量的处理与模拟量相似。
22
交流量
。交流量指来自现场PT、CT的强电交流信号。 。PT一般为0-100V，CT一般为0-5A、0-1A。 。LCU需配置专门的智能交流采集装置以采集交
3
• LCU一般位于受控对象附近，如发电机 层、开关站、闸门控制室等，直接与生 产过程设备接口，检测并处理各种常规 信号，将生产过程中的实时数据、事件 记录等大量信息报给上位机，接受来自 上位机或当地人机界面的控制和调节命 令，完成对生产过程的监视和控制。
• LCU一般通过网络或串行口与上位机通 讯，同时也具有很强的独立工作能力。
LCU对SOE量可以用高速扫查或外部 中断的方式采集，也可以选配专用的事 件顺序记录装置，如SOE-1。
LCU能分辨的事件最小时间间隔称为 SOE分辨率，通常小于5ms。
18
。状态量
指无事件顺序要求的量，一般用定时扫查的方 式采集，典型周期为2秒。
。脉冲电度量
来自于电度表或电能变送器，LCU对其动作次 数进行 累计以换算出相应的电度值。一般要求脉宽不 小于50毫秒
开关量的采集
。开关量又称数字量、离散量，只有0/1两 种状态。如开关的合分
。 现场通常提供空接点 。根据LCU对开关量信号处理的不同方式，
开关量可分为：SOE量、状态量、脉冲 电度量、数码量
17
• SOE量
SOE是事件顺序记录的缩写，指需要以 毫秒级精确记录动作/复位时间以便分析 事件先后顺序的量。
这里PC机上运行该LCU监控对象的实时数据库， 而PLC或智能I/O则更多地扮演I/O的角色。PC机 的运行使全分布系统的模式得以实现，同时PC机 提供了丰富的现地图形界面，也使得LCU与外围 设备（如调速、励磁、保护等）的通讯易于实现。
11
2。SJ-500的冗余配置
为了提高LCU的可靠性，往往会对LCU硬件作冗余配 置。 （1）PLC的CPU模块冗余 双CPU配置，热备冗余 （2）顺控功能的冗余 多用于机组，另配置一台顺控装置（一般为PLC）与 LCU构成顺控功能的冗余。 （3）全冗余模式 设置两套完全相同的LCU以实现对同一对象的监控
19
• 数码量
数码量一般来自水位计等测量装置， 它是将一个模拟量转换成二进制码后以 开关量的形式输入。LCU一般将其转换 成模拟量处理。
常用的编码方式有BCD码、格雷码 等。
20
模拟量
• 模拟量指除温度量外所有连续变化的量， 如电流、电压、压力等。
• 模拟量一般用变送器转换成标准量程的 电量接入LCU。
4
我们自己的LCU产品分类 。SJ-500型现地控制单元 。SJ-600型现地控制单元
5
SJ-500型现地控制单元
SJ-500型现地控制单元以进 口中高档PLC或智能I/O设备为 基础，具有可靠性高、抗干扰 能力强、功能完善、结构性强、 易于配置和编程的特点。
6
SJ-500型现地控制单元
• 采用进口的中、高档PLC为现地控制单 元的核心：
由PLC为主体，辅以其它外部设备（如温 度巡检、同期、测速等）
这里PLC承担主要的监视和控制功能，与 上位机的联系一般通过工业网络或串行口或直 接通过高速以太网实现。在上位机有集中式的 数据库。这是一种典型的分层分布式结构。
10
。LCU典型结构二：
工业PC机和PLC或智能I/O模件共同构成LCU 的主体，辅以其它外部设备（如温度巡检、同期、 测速等）
SJ-500系统介绍
1
一。概述
20世纪90年代以来，计算机监控系 统已在电力行业得到了广泛的应用，极 大地提高了电力行业的自动化水平。
计算机监控系统从结构上可分为两层： • 上位机 • 现地控制单元（简称LCU）
2
。上位机一般位于厂站的计算机房 或中控室，完成厂站级的数据处理、 报表统计、人机界面、远程通讯以 及AGC/AVC及经济运行等高级功 能。
7
SJ-600型现地控制单元
• SJ-600型现地控制单元以NARI自控自主 开发的MB80、MB60、MB40系列PLC为 基础，同样具有可靠性高、抗干扰能力 强、功能完善、结构性强、易于配置和 编程等特点。
8
SJ-600型现地控制单元
• 采用南瑞公司的大、中、小型iPLC为控 制单元的核心：
• GE公司: 90-70PLC、90-30PLC、VersaMax PLC • 施耐得公司: QuantumPLC、CompactPLC、
PremiumPLC • A.B.公司: SLC-500、Controllogics 等PLC • 西门子公司: S7-400、S7-300、S7-200系列PLC • 其他进口控制设备
