岩心、岩屑录井编写人:杨柳孝2005.10.27第一章岩心录井第一节概述在钻井过程中利用取心工具,将地下岩石取上来,进行整理、描述、分析,获取地层的各项参数、恢复原始地层剖面的过程叫岩心录井。
一、岩心是最直观的第一性地层资料,通过岩心的描述和分析可以解决以下各种问题1.了解岩性、岩相特征,判断沉积环境,划分沉积体系;2.研究生物化石、划分和确定地层时代;3.发现油、气、水,了解油气水的性质;4.了解生油层,分析生油潜力;5.研究储油层,分析储层的物性(有效厚度及孔、渗、饱),为储量计算提供基础资料;6.研究储层的四性关系(岩性、物性、电性、含油性),为测井资料的解释提供物理模型;7.研究标准层、地层倾角、接触关系、断裂活动等,为地震解释提供物理模型;8.获取储层含油、含水饱和度的动态参数,了解开发过程中油层水洗情况,为油区井网调整提供基础资料;9.了解地层物化特性,为钻井过程中钻井液配制、钻头使用及油层压裂、酸化等工程施工提供基础资料。
二、岩心资料可以解决许多问题,但由于钻进进尺慢、成本昂贵(每米成本一万元左右),在实际工作中不可能大量采用,只是针对特定需要在某些关键井、关键井段取心,再把这些分散的岩心资料综合起来,解决全区的地质认识问题。
以下是不同钻探阶段的一般取心要求:1.预探阶段:地质井、参数井、预探井取心其主要任务是了解地层、构造和发现油气显示。
所以仅在钻井过程中见油气显示取心或需要证实地质界面、构造现象时取心。
为节约取心成本,该阶段多采用原钻井液、普通直径取心。
2.详探阶段:通常在主力油层及情况复杂的含油气井段取心。
往往布十字剖面,以详细了解油层的岩性、构造位置及油气水纵、横向变化及分布特征。
通常将取心任务集中到少数几口井,在每口井上选择最佳井段,以较少的投资获得探区地层、构造、含油气显示的系统资料。
为了获取准确的原始含油、水饱和度资料,为制定开发方案做准备,通常在个别井进行油基泥浆取心、密闭取心或压力密闭取心。
岩屑或岩心定量荧光录井的基本步骤
岩屑或岩心定量荧光录井的基本步骤如下:
1. 收集样品:收集岩屑或岩心样品,并确保样品的完整性和代表性。
2. 制备样品:对岩屑样品进行制备,包括将样品切割成规定大小,并进行磨平和打磨处理,以便光线能够透过样品。
3. 设备准备:准备荧光显微镜和相关设备,确保设备处于正常工作状态。
4. 设置显微镜参数:根据实验需要,设置荧光显微镜的参数,例如激发光源的波长和强度、荧光滤镜等。
5. 荧光显微镜观察:将制备好的样品放置在荧光显微镜台上,并使用显微镜观察样品。
通过激发光源对样品进行照射,并观察样品在荧光显微镜下的荧光表现。
6. 录像和记录:使用摄像镜头或相机对荧光显微镜下的图像进行录像或拍照,并记录荧光的发光强度、颜色和分布情况。
7. 数据分析:对录得的荧光图像进行数据分析,包括计算荧光发光强度、荧光比值等参数,以获得定量分析结果。
8. 结果解释与报告:根据数据分析的结果,对观察到的荧光现象进行解释,并编写实验报告或提供相关的研究成果。
《油气田地下地质学》提纲第一章1、名词解释:地质井、参数井、预探井、评价井、开发井、调整井、定向井、丛式井、水平井、CT值、井斜角、井斜方位角、井号编排、钻时、钻时录井、岩心、岩心收获率、岩心编号、岩屑、岩屑录井、岩屑迟到时间、捞砂时间、钻达时间、套管程序、方入、进尺、补心高、补心海拔。
2、录井方法一般包括哪几种?3、影响钻时的因素有哪些?如何根据钻时来判断岩性?4、现场上常用的荧光录井方法有哪几种?5、如何划分碎屑岩的含油级别?6、为什么要进行岩心归位?简述岩心归位的原则和步骤。
7、如何获取有代表性的岩屑?常用的测定迟到时间的方法有哪几种?8、在钻井中泥浆的功能是什么?泥浆性能包括有哪些?9、什么是泥浆的失水量和泥饼?钻井过程中对其作何要求?为什么?10、如何根据井号编排判断井别:渔浅1井、荆参2井、浩4 -3井、陵1井、沙36井。
11、泥浆显示分为哪几类?12、完井方法因地质条件不同可分为哪几类?13、如何根据泥浆性能的变化来判断油、气、水层和其它特殊岩层?14、通过岩心录井及岩心分析可获得哪些资料及信息?第二章1、概念:油气水的综合判断、束缚水、可动水、含油饱和度、相渗透率、增阻侵入、减阻侵入、地层测试、中途测试、跨隔测试、测试垫。
2、在进行油气水层的判断时,为什么对低渗透性砂岩油气层的含油性解释偏低?3、在进行油气水层的判断时,为什么对高渗透性砂岩油气层的含油性解释偏高?4、简述在碳酸盐岩双重孔隙结构中,基质孔隙系统和裂缝系统的主要区别。
5、说明钻柱测试压力卡片上不同压力段测试阀、旁通阀、封隔器所处的工作状态,标注压力卡片上各点所表示的压力。
6、满足什么样条件的压力卡片才能供我们解释分析用?7、对几张典型的压力卡片进行初步分析。
8、简述低阻油层的成因。
9、简述水淹层的地质特征。
第三章1、名词解释:有效厚度、沉积旋回、细分沉积相、标准层、标准剖面、含油层系、油层组、砂岩组、单油层、测井相、地震相。

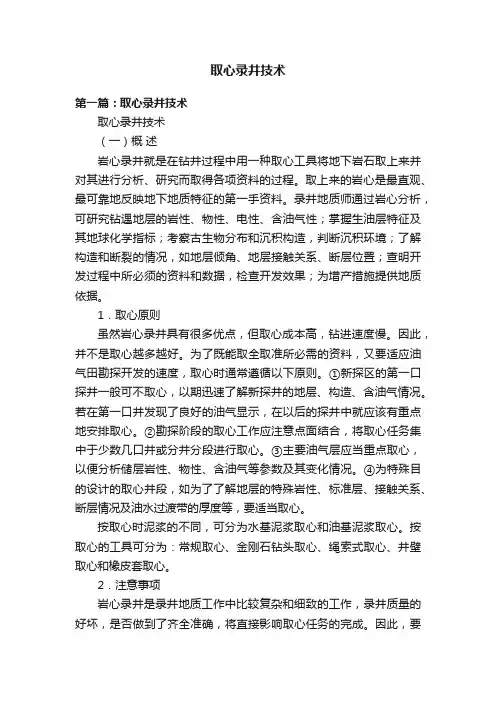

取心录井技术第一篇:取心录井技术取心录井技术(一)概述岩心录井就是在钻井过程中用一种取心工具将地下岩石取上来并对其进行分析、研究而取得各项资料的过程。
取上来的岩心是最直观、最可靠地反映地下地质特征的第一手资料。
录井地质师通过岩心分析,可研究钻遇地层的岩性、物性、电性、含油气性;掌握生油层特征及其地球化学指标;考察古生物分布和沉积构造,判断沉积环境;了解构造和断裂的情况,如地层倾角、地层接触关系、断层位置;查明开发过程中所必须的资料和数据,检查开发效果;为增产措施提供地质依据。
1.取心原则虽然岩心录井具有很多优点,但取心成本高,钻进速度慢。
因此,并不是取心越多越好。
为了既能取全取准所必需的资料,又要适应油气田勘探开发的速度,取心时通常遵循以下原则。
①新探区的第一口探井一般可不取心,以期迅速了解新探井的地层、构造、含油气情况。
若在第一口井发现了良好的油气显示,在以后的探井中就应该有重点地安排取心。
②勘探阶段的取心工作应注意点面结合,将取心任务集中于少数几口井或分井分段进行取心。
③主要油气层应当重点取心,以便分析储层岩性、物性、含油气等参数及其变化情况。
④为特殊目的设计的取心井段,如为了了解地层的特殊岩性、标准层、接触关系、断层情况及油水过渡带的厚度等,要适当取心。
按取心时泥浆的不同,可分为水基泥浆取心和油基泥浆取心。
按取心的工具可分为:常规取心、金刚石钻头取心、绳索式取心、井壁取心和橡皮套取心。
2.注意事项岩心录井是录井地质工作中比较复杂和细致的工作,录井质量的好坏,是否做到了齐全准确,将直接影响取心任务的完成。
因此,要做好取心前的准备工作。
在取心时必须注意以下事项:①准确丈量;②合理选择割心位置;③分工协作、注意安全;①录井地质师应做好配合工作;⑤积极与钻工配合。
(二)岩心整理岩心出筒时,其方法很多,如钻机或“电葫芦”提升岩心法,手压泵顶出岩心法。
周泥车出心法。
但目前一般采用悬空顺序接心出筒法。
用岩心卡分段卡住岩心并按出筒顺序放好。

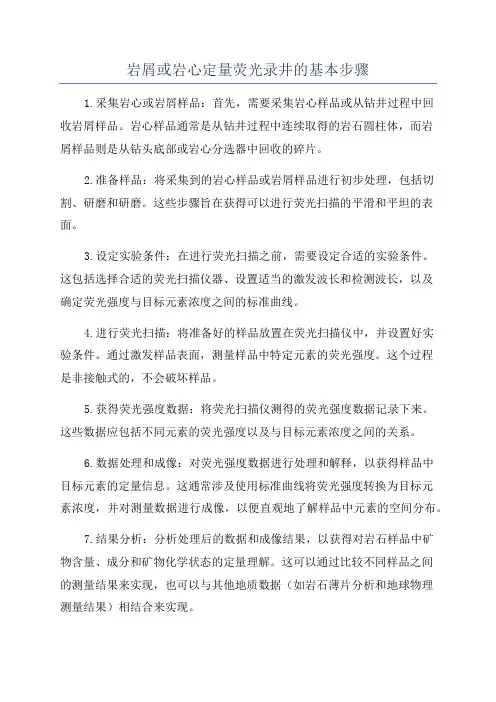

岩屑或岩心定量荧光录井的基本步骤1.采集岩心或岩屑样品:首先,需要采集岩心样品或从钻井过程中回收岩屑样品。
岩心样品通常是从钻井过程中连续取得的岩石圆柱体,而岩屑样品则是从钻头底部或岩心分选器中回收的碎片。
2.准备样品:将采集到的岩心样品或岩屑样品进行初步处理,包括切割、研磨和研磨。
这些步骤旨在获得可以进行荧光扫描的平滑和平坦的表面。
3.设定实验条件:在进行荧光扫描之前,需要设定合适的实验条件。
这包括选择合适的荧光扫描仪器、设置适当的激发波长和检测波长,以及确定荧光强度与目标元素浓度之间的标准曲线。
4.进行荧光扫描:将准备好的样品放置在荧光扫描仪中,并设置好实验条件。
通过激发样品表面,测量样品中特定元素的荧光强度。
这个过程是非接触式的,不会破坏样品。
5.获得荧光强度数据:将荧光扫描仪测得的荧光强度数据记录下来。
这些数据应包括不同元素的荧光强度以及与目标元素浓度之间的关系。
6.数据处理和成像:对荧光强度数据进行处理和解释,以获得样品中目标元素的定量信息。
这通常涉及使用标准曲线将荧光强度转换为目标元素浓度,并对测量数据进行成像,以便直观地了解样品中元素的空间分布。
7.结果分析:分析处理后的数据和成像结果,以获得对岩石样品中矿物含量、成分和矿物化学状态的定量理解。
这可以通过比较不同样品之间的测量结果来实现,也可以与其他地质数据(如岩石薄片分析和地球物理测量结果)相结合来实现。
总之,岩屑或岩心定量荧光录井是一种用于分析岩石中矿物含量、成分和矿物化学状态的方法。
它通过测量矿物中特定元素的荧光强度来获得定量信息。
这些基本步骤包括:采集样品、准备样品、设定实验条件、进行荧光扫描、获取荧光强度数据、进行数据处理和成像,最后进行结果分析。
这种方法可以提供对岩石样品中矿物的定量理解,并在石油勘探和地质研究中起到重要的作用。

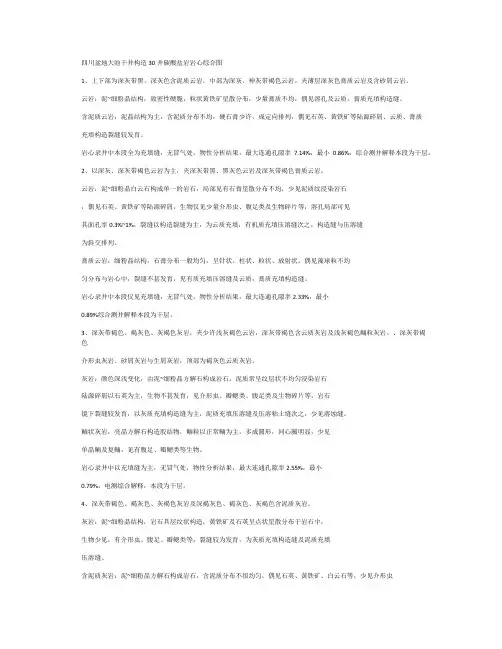

四川盆地大池干井构造30井碳酸盐岩岩心综合图1、上下部为深灰带黑,深灰色含泥质云岩,中部为深灰、神灰带褐色云岩,夹薄层深灰色膏质云岩及含砂屑云岩。
云岩:泥~细粉晶结构,致密性硬脆,粒状黄铁矿星散分布,少量膏质不均,偶见溶孔及云质,膏质充填构造缝。
含泥质云岩:泥晶结构为主,含泥质分布不均,硬石膏少许,成定向排列,偶见石英、黄铁矿等陆源碎屑、云质、膏质充填构造裂缝较发育。
岩心录井中本段全为充填缝,无冒气处,物性分析结果,最大连通孔隙率7.14%,最小0.86%,综合测井解释本段为干层。
2、以深灰、深灰带褐色云岩为主,夹深灰带黑、黑灰色云岩及深灰带褐色膏质云岩。
云岩:泥~细粉晶白云石构成单一的岩石,局部见有石膏星散分布不均,少见泥质纹浸染岩石,偶见石英、黄铁矿等陆源碎屑,生物仅见少量介形虫、腹足类及生物碎片等,溶孔局部可见其面孔率0.3%~1%,裂缝以构造裂缝为主,为云质充填,有机质充填压溶缝次之,构造缝与压溶缝为斜交排列。
膏质云岩:细粉晶结构,石膏分布一般均匀,呈针状、柱状、粒状、放射状。
偶见藻球粒不均匀分布与岩心中,裂缝不甚发育,见有质充填压溶缝及云质,膏质充填构造缝。
岩心录井中本段仅见充填缝,无冒气处,物性分析结果,最大连通孔隙率2.33%,最小0.89%综合测井解释本段为干层。
3、深灰带褐色、褐灰色、灰褐色灰岩,夹少许浅灰褐色云岩,深灰带褐色含云质灰岩及浅灰褐色鲕粒灰岩。
、深灰带褐色介形虫灰岩、砂屑灰岩与生屑灰岩,顶部为褐灰色云质灰岩。
灰岩:颜色深浅变化,由泥~细粉晶方解石构成岩石,泥质常呈纹层状不均匀浸染岩石陆源碎屑以石英为主,生物不甚发育,见介形虫、瓣鳃类、腹足类及生物碎片等,岩石镜下裂缝较发育,以灰质充填构造缝为主,泥质充填压溶缝及压溶粘土缝次之,少见溶蚀缝。
鲕状灰岩:亮晶方解石构造胶结物,鲕粒以正常鲕为主,多成圆形,同心圈明显,少见单晶鲕及复鲕,见有腹足、瓣鳃类等生物。
岩心录井中以充填缝为主,无冒气处,物性分析结果,最大连通孔隙率2.55%,最小0.79%,电测综合解释,本段为干层。
