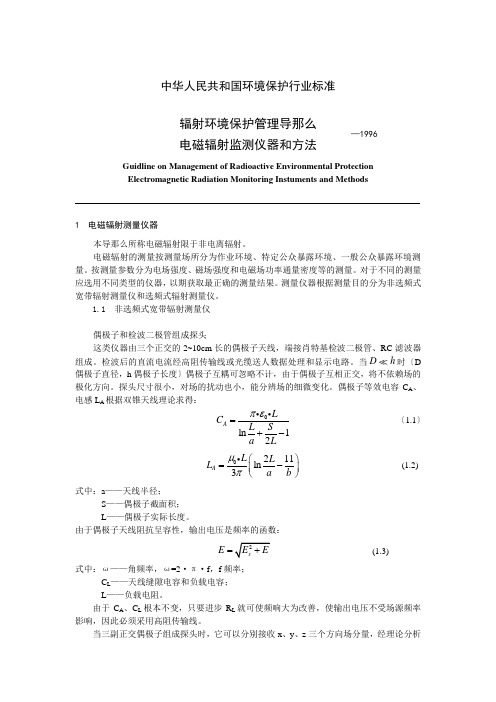

中华人民共和国环境保护行业标准辐射环境保护管理导那么 电磁辐射监测仪器和方法Guidline on Management of Radioactive Environmental Protection Electromagnetic Radiation Monitoring Instuments and Methods1 电磁辐射测量仪器本导那么所称电磁辐射限于非电离辐射。
电磁辐射的测量按测量场所分为作业环境、特定公众暴露环境、一般公众暴露环境测量。
按测量参数分为电场强度、磁场强度和电磁场功率通量密度等的测量。
对于不同的测量应选用不同类型的仪器，以期获取最正确的测量结果。
测量仪器根据测量目的分为非选频式宽带辐射测量仪和选频式辐射测量仪。
1.1 非选频式宽带辐射测量仪偶极子和检波二极管组成探头这类仪器由三个正交的2~10cm 长的偶极子天线，端接肖特基检波二极管、RC 滤波器组成。
检波后的直流电流经高阻传输线或光缆送人数据处理和显示电路。
当Dh 时〔D 偶极子直径，h 偶极子长度〕偶极子互耦可忽略不计，由于偶极子互相正交，将不依赖场的极化方向。
探头尺寸很小，对场的扰动也小，能分辨场的细微变化。
偶极子等效电容C A 、电感L A 根据双锥天线理论求得：0ln 12A LC L S a Lπε=+- 〔1.1〕0211ln3A L L L a b μπ⎛⎫=- ⎪⎝⎭(1.2) 式中：a ——天线半径；S ——偶极子截面积； L ——偶极子实际长度。
由于偶极子天线阻抗呈容性，输出电压是频率的函数：E =(1.3)式中：ω——角频率，ω=2·π·f ，f 频率； C L ——天线缝隙电容和负载电容； L ——负载电阻。
由于C A 、C L 根本不变，只要进步R L 就可使频响大为改善，使输出电压不受场源频率影响，因此必须采用高阻传输线。
当三副正交偶极子组成探头时，它可以分别接收x 、y 、z 三个方向场分量，经理论分析—1996得出：20N b H ξμπω=式中：C ——检波器引入的常数；Ke ——偶极子与高频感应电压间比例系数；E x 、E y 、E z ——分别对应于x 、y 、z 方向的电场分量；〔1.4〕式为待测场的厄米特幅度〔Hermitian 〕可见用端接平方律特性二极管的三维正交偶极子天线总的直流输出正比于待测场的平方，而功率密度亦正比于待测场的平方，因此经过校准后，c d U 的值就等于待测电场的功率密度。
电磁辐射（无线电）干扰测试仪使用说明—FTB01型一、性能特点：1、灵敏度高：可测量电脑、电视机、小灵通、手机、电动工具、电机电器、电子点火器、电动玩具等产生的微小的射频干扰。
2、量程范围宽：从0~9999，读数的单位为μW/ cm2，读数为相对读数。
3、功耗低、电池省。
4、频段范围宽：从5HZ-5000MHZ都能轻松测试。
5、本测试仪分三档：低频、中频、高频；临界频率分别是：低频（5HZ-300KHz）、中频（300KHz-40MHz）、高频（40MHz-5000MHz）。
二、技术指标灵敏度不低于10μW/ cm2电气绝缘交流3000 V10分钟无泄漏电池耗电9 V报警时8-10毫安抗静电2500 V使用环境湿度不大于65 温度-10℃~ 40℃三、使用方法：1、用手握住测试仪的后部，将测试仪的天线部位（注：天线部位位于LCD显示屏的上方）对准要测试的目标，如：电脑显示屏、节能灯、手机等等，测试手机或小灵通时，把天线贴紧测试仪的天线部位，然后再拨号。
2、电磁辐射的强度由测试仪的显示屏所显示的数字大小直接读出，辐射越强，数字越大。
如果强度超过安全标准Pr≥200µW/cm2，本仪器显示场强值的同时，发出“嘀！嘀！”报警声。
有些国家标准为Pr≤40µW/CM2更严格。
3、测试完毕，请关闭电源开关。
四、注意事项：1、由于本仪器所测试对象的特殊性（同时检测电荷强度与电磁场的强度），所以，不能在高湿和高温的场合下使用，也不能在铺有地毯和有强磁场的地方使用，以免影响读数。
2、在我们生活的空间里，存在着各种各样的场强源的干扰（如：广播电台、电视台、手机和对讲机的中继台）他们有时会影响本仪器的正常使用。
3、在测量时，手尽量靠后拿仪器。
若仪器测量距离不变，仪器的读数在一定范围不停跳动（如在635-827之间跳变）是正常情况，因为辐射强度每时每刻都是在变化的，每一时刻的变化对应着每一时刻的辐射数值，所以仪器的读数跳动属正常状态。
环境辐射监测仪使用说明书使用说明书一、前言环境辐射监测仪（下称仪器）是一款用于监测环境中辐射情况的设备。
本使用说明书的目的是为用户提供正确的仪器操作方法和相关注意事项，确保使用仪器的安全性和准确性。
二、仪器概述1. 仪器外观仪器采用黑色塑料外壳，外观简约美观。
正面配有液晶显示屏，操作按钮清晰易用，底部附有支架，可放置在桌面上进行操作。
2. 仪器功能仪器具有以下主要功能：- 辐射检测：能够监测环境中的γ射线、X射线和β射线；- 数据记录：可记录并保存多项辐射指标数据，方便用户后续查看和分析；- 报警功能：当环境辐射超过设定阈值时，仪器会发出声音和光线信号进行提醒；- 单位切换：可以根据用户需求，切换不同单位进行显示。
三、仪器操作1. 供电连接仪器与电源适配器，确保电源正常供应，并将开关调至“ON”（开启）位置，仪器即可正常运行。
2. 功能设置仪器使用前，需要进行一些基本设置，具体步骤如下：a. 按下“功能”按钮进入功能菜单界面；b. 使用上下箭头按钮选择要设置的功能，并按下“确定”按钮进行确认；c. 根据屏幕提示，使用箭头按钮进行数值调整，按下“确定”按钮即可完成设置。
3. 数据测量a. 将仪器放置在环境中心位置，并按下“测量”按钮，开始进行辐射检测；b. 仪器将实时显示各项辐射指标的数值，并根据预设的报警阈值，发出相应的声音和光线信号；c. 数据将保存在仪器内部的存储器中，可以通过下载数据到电脑或连接打印机进行打印。
四、使用注意事项1. 仪器在使用过程中，请务必按照以下要求操作：- 避免与其他电子设备过近距离接触，以免相互干扰；- 避免仪器碰撞或摔落，以免影响正常使用或损坏；- 在测量时保持环境安静，避免外界声音对仪器测量结果的干扰。
2. 仪器不适用于以下环境：- 高温、高湿度或强磁场环境；- 有腐蚀性气体或液体存在的环境；- 辐射源较强或存在其他危险性物质的环境。
3. 仪器在长时间不使用时，请将电源开关调至“OFF”（关闭）位置，并拔掉电源适配器。
电磁场辐射测试仪器使用方法说明书1. 介绍本说明书旨在详细介绍电磁场辐射测试仪器的使用方法，帮助用户准确操作仪器，保证测试结果的准确性。
请仔细阅读本说明书，并按照所提供的步骤进行操作。
2. 前期准备在开始使用测试仪器之前，请确保已完成以下准备工作：2.1 仪器检查检查测试仪器是否完好，电源是否连接正常，各部件是否正常运转，并检查连接线是否良好。
2.2 工作环境选择无电磁干扰的测试环境，远离电子设备、电源线和静电源。
确保测试区域的金属结构和电磁屏蔽材料不会对测试结果产生干扰。
3. 仪器操作步骤3.1 打开电源按照仪器上的电源开关进行打开，等待仪器自检完成。
3.2 设置测试参数使用仪器上的操作界面，设置测试所需的参数，包括测试频率范围、扫描时间、功率范围等。
根据具体测试需求，合理设置参数。
3.3 放置测试物体将待测试的物体放置在仪器测试区域内，并确保物体表面和仪器之间的距离合适。
注意避免物体与其他金属结构接触，以减少干扰。
3.4 启动测试按下仪器操作界面上的“开始测试”按钮，仪器将根据设定的参数进行测试。
在测试过程中，可以观察测试曲线和数值的变化。
3.5 结果分析仪器测试完成后，可以根据仪器上的数据显示，分析测试结果。
比较得到的数值与相关标准的要求，判断测试结果是否符合要求。
4. 注意事项4.1 使用前阅读说明书在使用电磁场辐射测试仪器之前，请仔细阅读本说明书，并按照说明书进行操作。
如果有任何疑问，请咨询专业人士。
4.2 避免干扰在测试过程中，确保测试环境没有其他电子设备和干扰源。
尽量选择闭塞的测试区域，并远离电源线和静电源，以减少外部干扰对测试结果的影响。
4.3 安全使用使用电磁场辐射测试仪器时，请注意电流和辐射安全阈值。
避免长时间暴露在辐射源附近，以免对人体健康产生不良影响。
4.4 定期校准定期校准测试仪器以确保测试结果的准确性。
校准可以由专业的测试仪器维护机构进行。
4.5 保养与维护定期清洁测试仪器的外部表面，并避免与水、液体或高温环境接触。
ElettrologiaCampo magneticoCampo geomagneticoDETERMINAZIONE DELLE COMPONENTI ORIZZONTALE E VERTICALE DEL CAMPO GEOMAGNETICO.UE3030700 04/16 MEC/UDFig. 1: Disposizione per la misurazione.BASI GENERALILa terra è circondata da un campo geomagnetico, prodot-to dalla cosiddetta geodinamo. In prossimità della super-ficie terrestre il campo è simile al campo magnetico gene-rato da un dipolo, le cui linee di campo partono dall’emisfero terrestre meridionale per poi rientrare nel’emisfero settentrionale. L’angolo tra la direzione del campo geomagnetico e il piano orizzontale viene detto inclinazione. La componente orizzontale del campo geo-magnetico corre essenzialmente parallelamente alla dire-zione nord-sud. Poiché la crosta terrestre è magnetizzata in modo diverso, si verificano scostamenti a livello loca-le; questo fenomeno è denominato declinazione.Fig. 2: Rappresentazione delle componenti dei campi magne-tici esaminati nell’esperimento e definizione del rel ativo angolo.Nell’esperimento vengono esaminati l’inclinazione e l’intensità, nonché la componente orizzontale e verticale del campo geomagnetico nel punto di misurazione. Si applica la correlazione (Fig. 2):(1) v h tan B B =⋅αα: InclinazioneB h : Componente orizzontale B v : Componente verticale e(2) B È pertanto sufficiente determinare le grandezze B h e α, per poter determinare anche le altre due.L’inclinazione α viene rilevata utilizzando un inclinatorio. Per determinare la componente orizzontale B h lo stesso inclinato-rio sull’orizzontale viene orientato in modo tale che l’ago di bussola integrato, che tende a disporsi parallelamente alla componente orizzontale, sia puntato sullo 0. Una coppia di bobine di Helmholtz genera un campo magnetico orizzontale supplementare B HH perpendicolare a B h determinando la rotazione dell’ago di un angolo β. Come da Fig. 2, vale(3)HHhtan B B =β Ai fini del miglioramento dell’accuratezza del dato, questa misurazione viene eseguita per diversi angoli β.ELENCO DEGLI STRUMENTI1 Bobine di Helmholtz da 300 mm 1000906 (U8481500) 1 Alimentatore CC 0-20 V, 0-5 A @230V 1003312 (U33020-230) o 1 Alimentatore CC0-20 V, 0-5 A @115V1003311 (U33020-115) 1 Multimetro digitale P1035 1002781 (U11806) 1 Inclinatorio E1006799 (U8495258) 1 Reostato a corsoio 100 Ω 1003066 (U17354) 1 Set di 15 cavi di sicurezza per esperimenti, 75 cm1002843 (U138021)MONTAGGIO E ESECUZIONENota:Preparare l'esperimento su una superficie orizzontale e piana posta in un luogo in cui la misurazione non sia soggetta a interferenze magnetiche ambientali.Determinazione della componente orizzontale B h ∙Per mezzo del volantino ruotare l'inclinatorio in modo tale che il piano del cerchio graduato e dell'ago della bussola sia parallelo alla superficie di appoggio.In questo modo l'ago della bussola si orienta sempre lungo la componente orizzontale del campo geomagnetico. ∙Ruotare l'inclinatorio sulla piastra di base in modo tale che le tacche 0° del cerchio graduato corrispondano alla direzione dell'ago della bussola.∙Spingere le bobine di Helmholtz sopra l'inclinatorio, fin-ché quest'ultimo non si trovi al centro fra le bobine (fig. 1) e l'asse delle bobine di Helmholtz non sia perpendicolare alla direzione dell'ago della bussola.∙ Collegare in serie le bobine di Helmholtz, il multimetro digita-le e il potenziometro scorrevole all'alimentatore (fig. 1). ∙ Regolare il potenziometro scorrevole su 100 Ω.∙Accendere l'alimentatore e aumentare la corrente, alzan-do la tensione tramite il regolatore fine di tensione conti-nua, finché la direzione dell'ago della bussola non corri-sponda alle tacche 5° del cerchio graduato. Annotare l'angolo di deviazione β = 5° nella tab. 1. Leggere sul multimetro il valore di corrente I e annotarlo nella tab. 1. ∙Aumentare progressivamente la corrente, in modo tale che l'angolo di deviazione si ingrandisca di 5° alla volta fino a raggiungere β = 75°. Annotare rispettivamente l'angolo di deviazione e il valore di corrente nella tab. 1. Quando il regolatore fine di tensione continua raggiunge la battuta, aumentare la corrente riducendo la resistenza mediante il potenziometro scorrevole.Determinazione dell’i nclinazione α ∙Per mezzo del volantino ruotare l'inclinatorio in modo tale che il piano del cerchio graduato e dell'ago della bussola sia parallelo alla superficie di appoggio.In questo modo l'ago della bussola si orienta sempre lungo la componente orizzontale del campo geomagnetico. ∙Ruotare l'inclinatorio sulla piastra di base in modo tale che le tacche 0° del cerchio graduato corrispondano alla direzione dell'ago della bussola.∙Mediante il volantino ruotare l'inclinatorio in modo tale che il piano del cerchio graduato e dell'ago della bussola sia perpendicolare alla superficie di appoggio. ∙ Attendere che l'ago della bussola si fermi.∙ Leggere l'angolo dell'inclinatorio α1 sul cerchio graduato dell'inclinatorio e annotarlo nella tab. 2.∙ Mediante il volantino ruotare l'inclinatorio di 180°. ∙ Attendere che l'ago della bussola si fermi.∙ Leggere l'angolo dell'inclinatorio α2 sul cerchio graduato dell'inclinatorio e annotarlo nella tab. 2.3B Scientific GmbH, Rudorffweg 8, 21031 Amburgo, Germania, ESEMPIO DI MISURAZIONE E ANALISITab. 1:I impostate e campimagnetici B HH delle bobine di Helmholtz calcolati in base all'equazione (5).Tab. 2: Inclinazione α determinata dalla media di entrambi ivalori misurati α1 e α2Determinazione della componente orizzontale B h Da (3) consegue che:(4) HH h tan B B =⋅βLa componente orizzontale B h corrisponde alla pendenza di una retta passante per l’origine ch e passa per i punti di misu-ra in un diagramma B HH – tan α.Il campo magnetico B HH della coppia di bobine di Helmholtz può essere determinato in modo semplice. All’interno di una coppia di bobine esso è fortemente omogeneo e proporziona-le all’intensità di co rrente I che attraversa una singola bobina:(5) HH B k I =⋅ con3274Vs 4105Am N k R -⎛⎫=⋅π⋅⋅ ⎪⎝⎭N = 124: Numero di spire R = 147,5 mm: Raggio ∙Calcolare il campo magnetico B HH della coppia di bobine di Helmholtz per tutte le correnti impostate I (tab. 1) in base alla formula (5) e annotare i risultati nella tab. 1.12345050100tan βB HH / T μFig. 3: Diagramma B HH – tan α per la determinazione dellacomponente orizzontale del campo geomagnetico∙ Riportare in un diagramma il campo magnetico B HH infunzione di tan β e unire i punti con una linea retta (fig. 2). ∙Determinare la componente orizzontale B h direttamente dall'incremento lineare. (6) h 23T B =μDeterminazione della componente verticale B dall'inclina-zione α ∙Determinare l'inclinazione α, facendo la media di entram-bi i valori misurati α1 e α2 (tab. 2) e annotare il valore ri-cavato nella tab. 2.∙Determinare la componente verticale in base alla formula (1).(7) v h tan 23T tan60,541T B B =⋅α=μ⋅︒=μDeterminazione del valore complessivo ∙Determinare il valore complessivo del campo magnetico B in base alla formula (2). (8) 47T B =μI valori ottenuti dalla misurazione della componente orizzonta-le e di quella verticale corrispondono in gran parte con i valori riportati in letteratura, riferiti all'Europa centrale B h = 20 μT e B = 44 μT.。
YHJ-100J矿用本安型激光测距仪使用手册YHJ-100J矿用本安型激光测距仪说明书警告：严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！严禁井下打开仪器！一、产品特点1.100米距离量程、1毫米的分辨率2. ±1.5毫米高精度3. 距离、面积和体积轻松计算4. 勾股定理计算功能、三角形测量功能5. 连续测量、最大/最小数测量6. 放样测量、长度累加测量、倾斜角测量7. 底部、顶部和延伸测量切换8. 自动关机功能、背光灯显示10. 高防护等级二、电源要求防爆型式：矿用本质安全型，防爆标志：ExibI Mb。
防护等级：IP54；电池名称型号：AA干电池；安装/更换电池（请见图示A）三、基本结构 (见图B)1- （开启/测量）键2- 蓝牙/定时键3- 面积/体积键4- 单次/连续测量键5- 加（＋）键6- 存储键7- 测量基准边键8- 倾角测量和放样测量9- 间接测量键（勾股定理）10- 减（－）键11- 背光灯/单位转换12 - 清除/关机键四、LCD显示屏（请见图示C）1- 激光开启2- 测量基准边（前沿）3- 测量基准边（后沿)4- 多种测量功能面积测量体积测量单次利用勾股定律测量双次利用勾股定律测量5- 单次距离测量6- 电池电量7- 历史记录数8- 仪表错误警告9- 连续测量和最大/最小测量10-第一次测量值显示行11-第二次测量值显示行12-计算结果或主显示行五、初次操作与设置1、开机与关机开启仪器和激光。
较长时间按键关闭仪器3分钟后无操作仪器自动关闭。
2、清除键最后一个指令被取消或清除显示，在历史存储浏览模式下同时按存储键和清除键将清除所有历史数据。
3、测量基准边的设置（见图示D）仪器默认的基准边设置是后沿。
按键：下一个测量将以前沿为测量基准边，改变测量基准边时会有不同蜂鸣声提醒。
重新开机后测距基准边会回到默认值。
4、显示屏背光显示图D按背光灯/单位键，显示屏背光照明将开启或关闭。
电磁测量仪器操作说明书简介：本操作说明书旨在为用户提供关于电磁测量仪器的操作指导，帮助用户准确、安全地使用该仪器。
请用户在使用前仔细阅读本说明书，并按照指导进行操作。
一、仪器概述电磁测量仪器是一款用于测量和分析电流、电压、电磁场等电磁参数的专用仪器。
该仪器具有高灵敏度、高精确度等特点，广泛应用于科学研究、工程检测等领域。
二、仪器结构1. 仪器外观电磁测量仪器外观简洁美观，采用优质材料制作，具有良好的耐用性和防护性能。
详细的外观结构请参考附图。
2. 仪器部件（1）显示屏：用于显示测量结果、操作参数等信息；（2）控制按钮：包括电源开关、测量模式选择、结果保存等功能；（3）测量探头：用于获取待测物体的电磁参数。
三、使用前准备1. 检查外观及连接仔细检查仪器外观是否完好，确保连接线路无松动现象。
如发现问题，请勿使用，并联系售后服务。
2. 电源接入将电磁测量仪器的电源线连接电源插座，确保电源供应稳定。
请勿接入不稳定的电源。
3. 探头选择根据待测物体的特点选择合适的测量探头，并正确连接到仪器上。
四、基本操作步骤1. 开机及模式选择按下电源按钮，仪器将启动，并显示操作界面。
用户可以根据需要选择不同的测量模式。
2. 校准根据测量要求，进行零点校准或其他必要的校准操作。
3. 测量将测量探头放置于待测物体附近，并观察仪器显示屏上的测量结果。
确保探头与物体之间的距离适当，以获得准确的测量数值。
4. 结果保存根据需要，将测量结果保存到仪器内存或外部存储设备中，并按照要求进行命名和分类。
五、注意事项1. 安全使用请勿将电磁测量仪器暴露在高温、潮湿和腐蚀性环境中，以防止损坏仪器和危及安全。
2. 调试与维护如发现测量结果异常或其他异常情况，请联系专业维修人员进行检修和维护，切勿私自拆解或修理仪器。
3. 注意电磁辐射在使用电磁测量仪器时，应注意电磁辐射对周围设备和人体的影响。
请遵循相关的安全规范和操作指导。
六、故障排除1. 仪器无法启动或显示异常请检查电源是否接通，电源线是否连接松动。
煤矿安全仪器使用方法说明书一、前言感谢您选择我们公司的煤矿安全仪器。
本说明书旨在向您介绍如何正确、安全地使用该仪器，以确保您在煤矿作业时的安全与效率。
请仔细阅读本说明书，并严格按照要求操作。
二、产品介绍1. 仪器概述：本产品是一种专为煤矿作业环境设计的安全仪器，其主要功能是检测煤矿中可能存在的有害气体浓度，并发出相应的警报信号，以提醒作业人员及时采取安全措施。
2. 产品特点：（1）高灵敏度：能够快速、准确地检测出微量有害气体；（2）多功能：可检测多种煤矿常见有害气体，如甲烷、一氧化碳等；（3）便携式设计：小巧轻便，方便携带和操作；（4）可靠性：具备稳定的性能和可靠的警报功能；（5）易操作：简单的操作界面和指示灯，方便使用。
三、安全须知1. 仪器使用前必须全面了解本说明书，并严格按照要求操作；2. 仪器应保持干燥清洁，避免与水或其他液体接触；3. 在使用仪器时，应戴防护手套、眼镜等个人防护装备，确保人身安全；4. 不得随意打开仪器外壳，以免影响仪器的性能和正常工作。
四、仪器操作步骤1. 开机准备（1）按下电源开关，待仪器开机完成后，仪器进入待机状态；（2）确认仪器电池电量充足，如需充电，请使用本公司提供的充电器。
2. 进行气体检测（1）选择检测气体类型：根据具体情况，在仪器操作界面上选择相应的气体类型；（2）等待预热时间：待仪器预热时间结束后，即可进行气体检测；（3）将仪器靠近煤矿环境，获取气体样本；（4）观察仪器显示屏上的数值，判断气体浓度是否超过安全标准；（5）如气体浓度超过安全标准，仪器会自动发出警报，此时作业人员应立即采取应急措施。
3. 关机（1）检测完毕后，按下电源开关，待仪器完全关闭后方可停止使用。
五、维护与保养1. 定期校准：为确保仪器的准确性和可靠性，定期校准是必要的；2. 清洁保养：仪器使用后，应及时用柔软干净的布进行擦拭，保持干燥清洁；3. 储存保管：长期不使用时，请存放在干燥、通风的地方，避免高温、潮湿等环境。
电磁辐射检测仪（图示）一）仪器部件名称及功能1）显示面板2）电源开关3）数据锁定按钮4）高频低频切换按钮5）最大值锁定按钮6）仪器支架7）电池盖二）特点1、操作简单、能快速的测量出家电，电线和工业设备周围的电磁辐射强度。
2、物超所值、携带方便。
3、测试频段宽、可分高频、低频两档测量。
4、测试精准、测量电磁辐射的最低频率可达到5Hz。
5、设计符合CE。
三）应用1、用于环境电磁辐射测试：居室、办公室、计算机房、控制室、电缆、高压线、监控器、发射器等辐射源的测量。
2、用于家电设备电磁辐射测量：手机、电脑、电视机、复印机、传真机、空调、冰箱等辐射源的测试分析。
四）技术指标：尺寸：132mm（长）×69mm（宽）×29mm（高）重量：200克读数显示：三位半液晶显示屏，最大读数1999.显示单位：μm/cm2（微瓦/平方厘米）V/m (伏/平方米)档位：低频—V/m：高频—μm/cm2。
测试精度：低频1V/m；高频μm/cm2测试频宽：低频5Hz—400KHz 高频30MHz—2000MHz取样时间：约0.3秒过载提示：LCD显示“OL”工作电压：9V电池型号：6F22 9V附件：说明书、一颗9V电池五）测量程序1、按下电源开关，根据测量需要设定低频Low或高频High按钮。
2、手持仪器慢慢接近待测物体，知道与其接触，越靠近待测物体电磁辐射值越大。
注：高压物体远距离测量即可。
3、测量过程中试着改变仪器角度，一得到最大测量值。
4、如果在测量过程中关闭所测物体的电源，仪器读书应该回复零状态，除非有其他干扰。
六）关于电池1、当LCD右上角显示电瓶状符号时，表示电量不足，请及时更换电池。
2、仪器不用需存放时要卸下电池。
注：由于不同电器或同种电器不同个体的辐射大小有差异，所以以上测试所得数值仅为所测电器辐射值。
以上PDF产品资料由维库仪器仪表网（）整合提供。
电磁场测量仪使用说明书一、产品简介电磁场测量仪是一款用于测量电磁场强度的仪器，采用先进的技术和精确的传感器，能够准确测量电磁辐射的强度和频率。
本仪器广泛应用于电磁辐射监测、环境调查、工业生产等领域。
二、仪器组成1. 电磁场测量仪主机：包括显示屏、操作按钮和接口等部分。
2. 电磁传感器：用于感应和测量电磁场强度。
3. 电池：为仪器提供电力。
三、使用前准备1. 将电池正确安装到主机中。
2. 打开电磁场测量仪主机，待显示屏亮起。
3. 按照所测量的场景设置仪器的测量范围和频率范围。
四、测量操作步骤1. 将电磁传感器与主机连接，并确保连接牢固。
2. 将电磁传感器放置在要测量的位置上，保持距离其他物体一定距离。
3. 按下主机上的“测量”按钮，开始测量。
4. 仪器将显示实时的电磁场强度数值。
5. 如需记录测量结果，可按下主机上的“保存”按钮，将数据保存在内存中。
五、测量结果解读1. 电磁场强度数值：以μT（微特斯拉）为单位显示。
2. 数值范围说明：根据国家相关标准，设定了合理的电磁场强度范围，超出范围将提示警告信息。
3. 峰值功能：仪器能够自动记录电磁场强度的峰值，并进行显示。
六、注意事项1. 使用前请仔细阅读本使用说明书，并按照要求正确操作。
2. 在使用过程中，避免将电磁场测量仪暴露在有害辐射物附近，以免影响测量准确性。
3. 如果长时间未使用仪器，请及时关闭电源以节省电池电量。
4. 如需清洁仪器，建议使用干布轻轻擦拭，切勿使用化学溶剂。
5. 请避免在高温、潮湿或有腐蚀性气体的环境中使用电磁场测量仪。
6. 请妥善保管和保存仪器，避免丢失或损坏。
七、故障排除如果在使用电磁场测量仪过程中遇到故障或异常情况，请参考以下排除方法：1. 仪器显示屏空白或不能正常显示：请检查电池是否安装正确且电量充足。
2. 仪器显示异常数值或频繁报警：请将仪器恢复出厂设置，并重新进行设置。
3. 仪器无法正常开机或关闭：请检查电池是否安装正确，如仍不能解决问题，请联系售后服务。
YHJ-100J矿用本安型激光测距仪使用手册YHJ-100J矿用本安型激光测距仪说明书警告：严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！严禁井下打开仪器！一、产品特点1.100米距离量程、1毫米的分辨率2. ±1.5毫米高精度3. 距离、面积和体积轻松计算4. 勾股定理计算功能、三角形测量功能5. 连续测量、最大/最小数测量6. 放样测量、长度累加测量、倾斜角测量7. 底部、顶部和延伸测量切换8. 自动关机功能、背光灯显示10. 高防护等级二、电源要求防爆型式：矿用本质安全型，防爆标志：ExibI Mb。
防护等级：IP54；电池名称型号：AA干电池；安装/更换电池（请见图示A）三、基本结构 (见图B)1- （开启/测量）键2- 蓝牙/定时键3- 面积/体积键4- 单次/连续测量键5- 加（＋）键6- 存储键7- 测量基准边键8- 倾角测量和放样测量9- 间接测量键（勾股定理）10- 减（－）键11- 背光灯/单位转换12 - 清除/关机键四、LCD显示屏（请见图示C）1- 激光开启2- 测量基准边（前沿）3- 测量基准边（后沿)4- 多种测量功能面积测量体积测量单次利用勾股定律测量双次利用勾股定律测量5- 单次距离测量6- 电池电量7- 历史记录数8- 仪表错误警告9- 连续测量和最大/最小测量10-第一次测量值显示行11-第二次测量值显示行12-计算结果或主显示行五、初次操作与设置1、开机与关机开启仪器和激光。
较长时间按键关闭仪器3分钟后无操作仪器自动关闭。
2、清除键最后一个指令被取消或清除显示，在历史存储浏览模式下同时按存储键和清除键将清除所有历史数据。
3、测量基准边的设置（见图示D）仪器默认的基准边设置是后沿。
按键：下一个测量将以前沿为测量基准边，改变测量基准边时会有不同蜂鸣声提醒。
重新开机后测距基准边会回到默认值。
4、显示屏背光显示图D按背光灯/单位键，显示屏背光照明将开启或关闭。
GSG6 矿用本质安全型速度传感器产品使用说明书山东中煤电器有限公司2012年1月5日目录1. 概述 (3)1.1 主要用途及使用范围 (3)1.2 型号组成及代表意义 (3)1.3 使用环境条件 (3)2 结构特征与工作原理 (3)2.1 结构 (3)2.2 工作原理 (4)3 技术特性 (4)3.1 产品执行标准 (4)3.2 主要性能 (4)3.3 主要参数 (4)3.4关联设备 (4)3.5尺寸重量 (4)4 安装、调试 (5)4.1 安装条件、技术要求 (5)4.2 接线 (5)图2接线图 (5)5 使用、操作 (5)6 故障分析与排除 (5)7 注意事项 (6)8 运输、贮存 (6)9 开箱及检查 (6)10 订货 (6)安装使用产品前，应详细阅读使用说明书矿用本质安全型速度传感器使用说明书1.概述1.1主要用途及使用范围矿用本质安全型速度传感器是安装在皮带运输机的机架上，测速轮与下皮带接触并检测皮带速度的传感器。
本产品使用与煤矿井下的由甲烷和煤尘爆炸性危险的环境中。
1.2型号组成及代表意义1.3使用环境条件——环境温度－5℃～40℃；——海拔高度不超过2000m；——空气相对湿度不大于95％（25℃时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所；——在无显著振动和冲击的场所；——污染等级为3级；——安装类别为Ⅲ类。
2结构特征与工作原理2.1结构图1 结构图2.2工作原理速度传感器滚轮上封装了磁铁，在滚轮的一侧安装有浇封的干簧管，滚轮转动带动磁铁一块转动，当磁铁接近干簧管时，导致干簧管接通。
3技术特性3.1产品执行标准本产品执行标准MT/T531-1995、GB3836-2010、Q/ZMD040－2012。
3.2主要性能3.2.1测速范围：0-6m/S。
3.2.2输出：6个脉冲/m。
3.3主要参数3.3.1 电压：DC18V；3.3.2 电流：<10mA。
电磁辐射检测仪设备安全操作规定一、前言电磁辐射检测仪是一种用于检测电磁场辐射水平的测量设备。
在使用电磁辐射检测仪时，必须遵守严格的设备操作规定，以确保设备的安全操作。
本文旨在为电磁辐射检测仪设备的安全操作提供指导。
二、设备基础知识电磁辐射检测仪是一种测量电磁场辐射水平的设备，它可以检测电磁场辐射频率的范围。
电磁场辐射的频率范围非常广，从极低频到非常高的射频辐射。
不同频率的辐射对人体的影响也不同，因此我们需要使用不同频率范围的电磁辐射检测仪。
三、设备使用规定1.使用电磁辐射检测仪前，请确保您已经熟悉设备的基本操作方法，并阅读使用说明书。
2.操作电磁辐射检测仪时，请戴上手套和护目镜。
3.使用电磁辐射检测仪时，请避免长时间直接暴露于电磁辐射源处，以免对身体造成伤害。
4.使用电磁辐射检测仪时，请勿将设备倾斜或碰撞，以免影响设备的测量精度。
5.使用电磁辐射检测仪时，请勿在带电的设备或线路附近使用，以免产生危险。
6.使用电磁辐射检测仪时，请勿在有可能发生火灾或爆炸的场所使用，以免造成严重后果。
7.使用电磁辐射检测仪时，请遵守现场安全管理制度，确保设备安全操作。
四、设备保养规定1.对于电磁辐射检测仪的保养，应定期进行，确保设备正常工作。
2.对于电磁辐射检测仪的清洁，应选用干净柔软的布进行擦拭，并避免使用强酸、强碱等化学剂。
3.对于电磁辐射检测仪的存储，应存放在干燥、通风、无腐蚀性气体的环境中，并避免阳光直射、雨淋、摔打和挤压。
4.对于电磁辐射检测仪的维修保养，应由专业技术人员进行。
在设备出现故障时，请勿私自修理。
五、总结电磁辐射检测仪是一种测量电磁场辐射水平的设备，使用必须遵循非常严格的安全操作规定，以确保设备的正常工作和操作人员的安全。
本文提供了一些基本的设备使用和保养规定，希望能够对您的电磁辐射检测仪使用提供一些帮助。
矿用本安摄像机说明书一、概述矿用本安摄像机是一款专门为煤矿、金属矿山等井下作业环境设计的监控设备。
它采用了先进的技术和材料，具备防爆、防尘、防水等特性，能够在恶劣的矿山环境中稳定运行，为矿山的安全生产提供重要的保障。
二、产品特点1、本质安全型设计本摄像机符合矿用本质安全型电气设备的要求，在正常工作和规定的故障条件下，产生的电火花和热效应均不会点燃周围的爆炸性混合物，确保在井下使用的安全性。
2、高清图像采集配备高清摄像头，能够提供清晰、细腻的图像，无论是在光线充足还是昏暗的环境中，都能捕捉到准确的画面。
3、宽动态范围具有宽动态功能，能够在强光和弱光环境下自动调节，保证图像的亮度和对比度平衡，避免出现过曝或过暗的情况。
4、防尘防水性能采用密封设计，达到了较高的防尘防水等级，能够有效防止粉尘和水分进入设备内部，保证设备的正常运行。
5、耐腐蚀外壳采用耐腐蚀材料制造，能够抵御井下潮湿、腐蚀性气体等恶劣环境的侵蚀，延长设备的使用寿命。
6、远程监控功能支持网络连接，可实现远程监控和管理，方便工作人员在地面监控中心实时掌握井下情况。
三、技术参数1、图像传感器：＿____2、分辨率：＿____3、帧率：＿____4、镜头：＿____5、视场角：＿____6、最低照度：＿____7、防护等级：＿____8、工作温度：＿____9、工作湿度：＿____10、防爆标志：＿____四、安装与调试1、安装前准备在安装本摄像机之前，请确保您已经具备以下条件：熟悉摄像机的安装手册和相关安全规定。
准备好所需的安装工具和材料，如螺丝刀、扳手、膨胀螺栓等。
确定安装位置，应选择视野开阔、无障碍物遮挡、便于布线和维护的地方。
2、安装步骤将摄像机固定在安装支架上，使用螺丝拧紧。
连接摄像机的电源线和信号线，确保连接牢固，无松动。
将安装支架固定在墙壁或其他支撑物上，确保摄像机安装牢固可靠。
3、调试方法接通电源，观察摄像机指示灯是否正常亮起。
通过监控软件或设备，查看摄像机图像，调整焦距、角度等参数，使图像达到最佳效果。
电磁辐射仪说明书第一章概述煤与瓦斯突出和冲击地压是发生在矿山井下的一种复杂的动力灾害，严重威胁着煤矿的安全生产。
煤与瓦斯突出是受到采掘影响失去平衡的含瓦斯煤岩体突然向采掘形成的空间大量涌出或喷出的现象，是地应力、瓦斯压力和煤岩体的物理力学性质共同作用的结果。
冲击地压是矿山压力超过煤岩体的强度极限，聚积在巷道周围煤岩体中的能量突然释放，在井巷发生爆炸性事故，动力将煤岩抛向巷道，同时发出强烈声响，造成煤岩体振动和煤岩体破坏，支架与设备损坏，人员伤亡，部分巷道垮落破坏等。
煤与瓦斯突出和冲击地压还会引发或可能引发其它矿井灾害，尤其是瓦斯、煤尘爆炸、火灾以及水灾，干扰通风系统等。
各主要产煤国家对突出和冲击地压的预防都十分重视，进行了大量的研究工作，并形成了较为完备的预测技术和装备。
现行常规的突出预测方法主要为接触式点（时间上基本为静态，空间上基本为一点或一线）预测，其准确性受测试时间、操作熟练程度、选定测点的代表性等影响较大，因此较难把握，并且操作较为复杂，一般需要施工钻孔，占用大量的作业时间，增加了防突费用和吨煤成本。
而且，由于是间断性的接触式预测方法，对于危害性极大的延期突出不能及时做出预报，往往会导致重大人员伤亡事故。
所以煤与瓦斯突出的非接触连续预测是近年来的发展重点。
煤岩电磁辐射是煤岩体受载变形破裂过程中向外辐射电磁能量的一种现象，与煤岩体的变形破裂过程密切相关。
电磁辐射信息综合反映了煤与瓦斯突出、冲击地压等煤岩动力灾害现象的主要影响因素，电磁辐射强度主要反映了煤岩体的受载程度及变形破裂强度，脉冲数主要反映了煤岩体变形及微破裂的频次。
多年来，中国矿业大学在国家自然科学基金、煤炭行业重点项目和国家“九五”重点科技攻关计划等的资助下，对含瓦斯煤岩的物理力学特性、含瓦斯煤岩流变破坏特性、煤与瓦斯突出的流变机理、单轴受载含瓦斯煤岩流变破坏电磁辐射特性、电磁辐射法预测煤与瓦斯突出等煤岩瓦斯动力灾害技术及装备方面进行了大量的研究工作；提出了煤与瓦斯突出的“流变假说”；提出了用电磁辐射强度和脉冲数变化预测预报煤与瓦斯突出等煤岩动力灾害现象的技术原理和方法；提出临界值法和趋势法两种灾害危险性识别方法；研制成功了具有非接触、定向、连续、区域性监测及预报功能的KBD5矿用本安型煤与瓦斯突出（冲击地压）电磁辐射监测仪，并进行了成功的应用。
使用须知敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！警告：非专业人员不得擅自开盖！严禁将带磁性的物品与产品接触！维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！严禁使用本说明书规定外的电池！本安关联产品不得随意与其它未经检验的设备连接！USB接口严禁在井下使用！电池组充电应在井上安全场所进行，严禁在井下进行充电！执行标准：DZ/T0080-2010、MT523-1995执行标准：GB3836.1-2010GB3836.4-2010执行标准：MT209-1990，MT210-1990执行标准：Q/TCMA10-2022目录目录 (2)第一章仪器简介 (1)1.1简介 (1)1.2主要用途 (1)1.3产品类型与规格 (2)1.3.1产品型号及说明 (2)1.3.2产品组成与关联 (2)1.4产品使用环境条件 (3)1.5安全使用要求 (4)1.6结构特征和工作原理 (4)1.7主要技术特性 (8)第二章现场采集操作 (11)2.1钻孔准备 (11)2.2技术人员配备 (11)2.3设备连接 (11)2.4设备操作 (13)2.4.1开机自检 (13)2.4.2参数设置 (13)2.4.3图像采集 (15)2.4.4伽马曲线 (15)2.4.5文件管理 (16)2.4.6时间校准 (18)第三章软件分析操作 (19)3.1软件安装 (19)3.2打开文件 (19)3.3岩性描述 (22)3.3.1产状量取 (22)3.3.2缝宽量取 (23)3.3.3矩形体面积量取 (24)3.3.4多边形面积量取 (24)3.3.5测井曲线标识 (25)3.4轨迹分析 (27)3.5报告生成 (29)3.5.1打印设置 (29)3.5.2打印预览 (30)3.5.3报告生成 (30)第四章维护保养、使用注意事项 (32)第五章包装、运输、贮存 (33)5.1包装 (33)5.2运输 (33)5.3贮存 (33)第六章开箱检查及售后服务 (34)6.1开箱检查 (34)6.2售后服务 (34)第一章仪器简介1.1简介YHCJ90-360矿用钻孔测井仪是一款对钻孔进行全面检测的高科技设备，产品集钻孔拍照、窥视(录像)、成像、轨迹测量和自然伽马检测等功能于一体，一次测试，完成以前五次测试的工作量，同时可以获取钻孔动态录像视频、局部高清照片、全孔壁展开平面图、钻孔空间轨迹和煤岩识别，高效快捷。
技术说明书尤洛卡矿业安全工程股份有限公司YHC7.2矿用本安型电磁辐射监测仪
技术说明书
尤洛卡矿业安全工程股份有限公司
山东科技大学煤矿灾害监测工程技术研究中心
一、电磁辐射监测仪的组成
电磁辐射监测仪是一种便携式监测仪，其组成包括：（1）YHC7.2-Z矿用本安型电磁辐射监测仪主机（2）YHC7.2-T矿用电磁辐射接收天线
工作人员携带监测仪主机及接收天线在测点监测，监测主机将数据存储在仪器中，监测完成后，连接上位机，可将数据导出，利用软件进行分析。
监测仪的监测指标主要为：电磁波强度极大值、电磁波强度平均值、电磁波脉冲数。
电磁波强度主要反映了被测对象的辐射强度，脉冲数主要反映了被测对象的辐射频次。
电磁辐射数据分析软件可进行数据的接收、存储、数据查看、曲线分析、报表，实现数据的预警和形式分析。
该软件包含系统设置、数据采集、数据分析、数据库操作四个模块。
数据分析主要包括原始数据曲线、同一测点不同时间的曲线、同一天不同测点曲线、数据查询功能，曲线功能丰富形象。
二、特点
1. 便携式设计便于移动监测
2. 精度高，灵敏度高，响应快速
3、充分补偿的频率响应，提供最精确的监测结果
4、接收天线中心频率多档可调，可捕捉测点附近电气设备所产生电磁波信号的频率特征，用软件算法去除干扰信号；
5、电磁辐射监测仪采用先进的处理器，可视化窗口，人性化界面操作；
6、电磁辐射监测仪可在现场实时观测电磁辐射信号波形图。
三、滤噪功能
电磁辐射监测最关键的技术之一就是滤噪技术，如果被测环境复杂，测点附近有各种施工设备，那么各设备在工作时都会产生电磁辐射信号，若不去除噪声信号，就无法保证信号的真实性。
YHC7.2矿用本安型电磁辐射监测仪具有滤噪功能。
滤噪原理是利用监测仪捕捉电气设备的电磁辐射固有频率，然后采用软件算法从频率上
滤除噪声信号。
1、监测前查看测点范围内是否有大型电气设备。
若有，打开监测仪的滤噪功能；
2、将监测仪设置在测试模式，调节天线上的波段开关，依次从1档到5档，观察
每一档信号的波形图、强度平均值，选取强度平均值最大的那一档，该档的监测值就是噪声源的噪声特征；
3、将噪声源的噪声特征输入监测仪；
4、监测仪在监测时会自动滤除该噪声源的电磁辐射噪声。
四、测点布置、监测方法
1）在回采工作面或掘进巷道选取测点，建议每隔10米左右布置一个测点，测试时每天测试一次，每个测点监测组数为60组。
2）监测时，手提天线把手，或将把手挂在监测点的测杆上，天线圆形截面对准被测区域煤岩壁，距离0.6-1米最为适宜。
3）若监测点附近有电器设备，请设置监测仪主机打开滤噪功能。
并输入电气设备的电磁波特征频率。
如何捕捉电气设备的特征频率？方法如下：
a）手持天线，距离被测电器设备距离0.3米左右，将天线圆截面对准电器设备。
b）将主机设置在“测试”模式，调节天线上的波段开关，分别从1档-5档。
观察每一档时信号的波形，强度平均值、脉冲个数。
选取平均强度最大的那一档，此时主机上显示的脉冲个数即为噪声源的频率特征。
c）注意：测试时，从1档-5档，距离被测电器的距离不可改变，否则比较平均强度的大小就没有意义。
举例，在一档是距离被测电器距离为0.3米，那么第2、3、4、5档时，必须也是0.3米。
d）天线距离被测电器的距离如何确定：0.3米为推荐距离。
如果测试时发现所测波形幅度较大，波形满屏失真，那么请加大距离。
如果信号波形幅度较小，并且脉冲个数频繁变化，那么请减小距离。
4）监测
进入“监测”界面后，监测主机会自动显示上一次监测位置的巷道号、测点号。
首先输入监测位置所在巷道号、测点号。
仪器会自动开始监测电磁波，并实时显示监测到的信号磁场强度和脉冲个数。
当监测到的磁场强度超过设置的“磁场强度报
警值”时，蜂鸣器报警，相应的强度值变为红色；当脉冲个数超过设置的“脉冲个数报警值”时，蜂鸣器报警，相应的脉冲个数变为红色。
监测完成后，自动存储。
5）数据上传
打开监测仪主机电源开关，然后将数据线一端接主机数据接口，一端接PC机，操作上位机软件，进行数据上传操作。
五、软件分析功能
1）系统设置
系统设置包括：数据串口、设备参数、煤矿信息、曲线等设置。
首次使用软件时设置即可；可通过软件设置硬件设备参数，方便快捷。
如图1所示。
图1.系统设置图
2）数据接收
数据接收包括仪器参数接收和有效数据接收。
可读硬件设备参数；数据接收时以进度条形式显示接收进度，接收完毕后显示数据，如图2所示。
图2.数据接收图
3）数据查询
数据查询。
选择相应的巷道名称、测点编号起始日期和结束日期即可查询数据，可将数据导出到excel中，用以进一步分析，如图3所示为数据查询图；如图4为极值查询图。
图3.数据查询图
图4极值查询图
4）曲线查询
曲线查询包括：原始曲线查询、按测点曲线查询、按时间曲线查询。
如图5所示为原始曲线查询。
可将查询的数据导出到excel中，也可以点击“截取图片”按钮来截取曲线图，也可以生成报表；按测点曲线查询即同一时间不同的巷道测点数据组成的曲线，用来分析该测量过程巷道整体电磁辐射强度。
如图6所示。
按时间曲线查询为同一测点不同时间的曲线，形象的反应了该测点电磁辐射强度变化，如图7所示。
图5原始曲线图
图6.测点曲线
图7.时间曲线
5）数据清除
软件具有数据清除、数据还原、数据备份功能。
六、技术指标
YHC7.2矿用本安型电磁辐射监测仪
YHC7.2-Z矿用本安型电磁辐射监测仪主机
1、工作电压： DC 7.2V（由1组可充电镍氢电池组供电）。
2、工作电流：≤1.2A。
3 、电池组参数：
（1）电池组由6节标称电压1.2V，容量3AH的SC3000mAh金属氢化物镍电池串联构成，再串联电池保护板进行整体浇封；
（2）开路电压：≤9.0V；
（3）过流保护值：≤2.0A；
（4）短路电流：≤40mA。
4 、一路本安直流供电输出
（1）输出电压范围：4.5V～5.5V；
（2）额定输出电流：≤60mA。
5、主机输入信号（接入1根有源天线）
（1）频率范围：（1～600）kHz；
（2）频率误差：≤2.5%FS；
（3）信号电压峰峰值范围：（0.3～7.0）V；
（4）重复测量误差：≤0.3%。
6 、工作时间：主机连续工作时间不少于6h。
YHC7.2-T矿用电磁辐射接收天线
1、工作电压：DC 5V。
2 、工作电流：≤60 mA。
3 、天线标称输出阻抗：50Ω。
4 、天线工作频率范围：（1～600）kHz。
5 、频率误差：≤2.0% FS。
6 、最大输出电压不失真峰峰值：≤6V。
