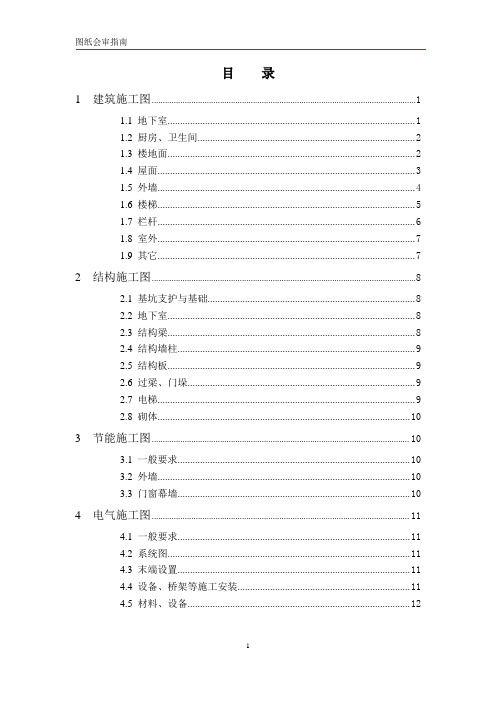

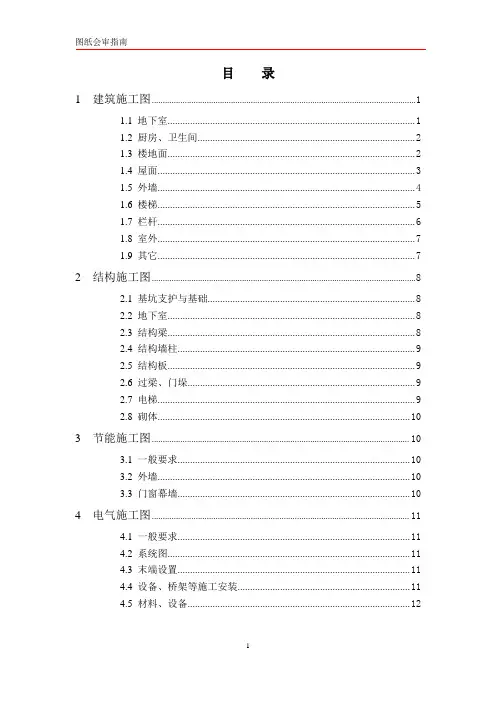

目录1 建筑施工图 (1)1.1 地下室 (1)1.2 厨房、卫生间 (2)1.3 楼地面 (2)1.4 屋面 (3)1.5 外墙 (4)1.6 楼梯 (5)1.7 栏杆 (6)1.8 室外 (7)1.9 其它 (7)2 结构施工图 (8)2.1 基坑支护与基础 (8)2.2 地下室 (8)2.3 结构梁 (8)2.4 结构墙柱 (9)2.5 结构板 (9)2.6 过梁、门垛 (9)2.7 电梯 (9)2.8 砌体 (10)3 节能施工图 (10)3.1 一般要求 (10)3.2 外墙 (10)3.3 门窗幕墙 (10)4 电气施工图 (11)4.1 一般要求 (11)4.2 系统图 (11)4.3 末端设置 (11)4.4 设备、桥架等施工安装 (11)4.5 材料、设备 (12)5 给排水施工图 (12)5.1 一般要求 (12)5.2 末端设置 (12)5.3 各专业间交叉协调 (13)5.4 材料、设备 (13)6 采暖、通风施工图 (14)6.1 一般要求 (14)6.2 末端设置 (14)6.3 各专业间交叉协调 (14)6.4 材料、设备 (15)7 空调施工图 (15)7.1 一般要求 (15)7.2 末端设置 (15)7.3 各专业间交叉协调 (16)7.4 材料、设备 (16)8 燃气施工图 (16)8.1 一般要求 (16)8.2 管道布置 (16)8.3 各专业间交叉协调 (16)1 建筑施工图1.1地下室1.1.1车道出入口坡道上下部位均应设置截水沟（角铁可用L30mm×50mm×5mm；盖板可用厚度≥3mm厚的扁钢焊制，也可采用50mm厚树脂合成盖板或铸铁盖板；沟底找坡，坡度宜为1%～2%；荷载:承重20t以上）。

截水沟尺寸宜为300mm×300mm，上部排水沟管道直径不宜小于150mm，并增加沉淀池。

1.1.2地下室出入口坡道最小净空高度应保证车辆正常通行，梁底至车道标高最高地面建筑完成面的净高应≥2.2m，建议≥2.3m；除满足设计规范要求，还应满足使用功能的要求；审核结构图时，复核地下室结构标高，并核查安装专业管道标高，且应考虑装修做法对净高的影响。

屋面工程作业指导书[范文]第一篇：屋面工程作业指导书[范文]屋面和防水工程质量检查要点一、检查要点检查依据①设计施工图纸及合同文件②国家规范及相关地方、行业标准 2检查内容 2.1 现场质保体系检查①防水施工单位资质和操作工人上岗证。

②防水施工气候条件。

2.2 设计图纸的检查①详细查看工程施工图、设计说明、设计变更、施工方案及集团统一做法等，弄清防水等级、防水材料品种、规格、性能要求、检验要求、施工顺序和施工要求等。

2.3 质保资料检查①原材料的出厂质量证明书、复试报告和建筑防水材料产品准用证。

②.隐蔽工程验收记录③屋面防水基层找平层的坡度、厚度、分格缝设置及表面质量。

④屋面保温隔热层的材料、厚度以及排气槽、排气孔的留置（若有的话）；⑤屋面每一道防水层的厚度以及施工质量。

⑥屋面细部防水节点处理（如女儿墙泛水节点、落水口、伸缩缝等）；⑦卫生间防水节点处理。

⑧地下室防水节点处理（如施工水平缝、伸缩缝和后浇带等）。

⑨蓄水试验记录。

在屋面结构完成后，若有雨天在雨后进行观测，在屋面和卫生间防水层作完后进行蓄水试验。

2.4 工程实物检查找平层①屋面排水坡度、找平层厚度及其施工质量。

②屋面找平层分格缝的留设方法与施工质量。

③卫生间找坡找平层的坡向及施工质量。

④地下室垫层找平层的施工质量。

⑤屋面保温隔热层⑥块状保温层的施工质量。

⑦找坡层施工质量，颗粒散状保温层的排气孔、排气道等留设方法和施工质量。

防水层：①细部节点细部节点处理方法和施工质量。

②保护层保护层用材和施工质量。

二、验收部位及标准屋面防水1验收内容：顶层住宅屋面防水功能。

检查方法：观察检查1）对照设计文件要求，观察检查天沟、檐沟、泛水、变形缝和伸出屋面管道的防水构造是否满足设计及规范要求。

2）平屋面分块蓄水24小时后目测观察检查户内顶棚，天沟、管道根部，蓄水深度不不低于20mm。

3）坡屋面在雨后或持续淋水2小时后目测观察检查，不应渗漏。

3 验收标准：1）屋面及墙面不应留有渗漏、开裂等缺陷。

常压快开人孔标准《常压快开人孔标准，你了解多少？》嘿，朋友们！想象一下，在工业的庞大世界里，各种设备就像超级英雄一样各显神通，而常压快开人孔就是其中一位低调却超级重要的“无名英雄”啊！要是不了解它的标准，那可就像超级英雄没了超能力一样，会引发大混乱的呀！你难道不想知道这个神秘的“无名英雄”到底有啥标准吗？一、尺寸规格：合适才是硬道理！在尺寸规格的世界里，可不是随便乱来的哟！“人孔虽小，尺寸得妙！”就像你不能给大象穿小鞋一样，常压快开人孔的尺寸得恰到好处。

不同的应用场景需要不同的尺寸，太小了人都进不去，那还咋发挥作用；太大了又浪费材料还不美观。

就好比你去买衣服，得选合身的，太大太小穿着都难受。

比如在一些化工厂，合适尺寸的人孔能让工人轻松进出进行维护和检修，绝绝子呀！二、材质要求：坚如磐石的品质！哎呀呀，这材质可太重要啦！“材质就像战士的铠甲，要坚固无比！”它就像是保护人孔的坚强护盾，要是材质不过关，那用不了多久就得报废。

优质的材质就像钢铁侠的战甲，坚不可摧，能抵御各种恶劣环境的侵蚀。

比如不锈钢材质，那可是相当厉害，耐腐蚀能力超强，在各种恶劣条件下都能稳稳当当。

可别选那些不靠谱的材质，不然就像纸糊的一样，一戳就破，那可就麻烦大了呀！三、密封性能：绝不泄露的秘密武器！密封性能可是常压快开人孔的核心要点之一呀！“密封好，才没烦恼！”这就像是一个密封的宝藏盒子，要是漏了气或者漏了液，那可就全完了。

好的密封性能就像超级胶水一样，紧紧地把一切都封闭起来，不让任何东西泄露出去。

比如一些高质量的密封垫圈，能确保人孔在各种压力下都能保持良好的密封状态，yyds 啊！要是密封不好，那后果不堪设想，可能会引发一系列的安全问题呢！四、操作便捷性：轻松开关的魔法！嘿，操作便捷性可不能忽视哟！“轻松开关，快乐无穷！”就像你开门一样，如果门很难开，那多费劲呀！常压快开人孔也得让人能轻松地打开和关闭。

设计合理的操作机构就像给人孔装上了翅膀，让它能快速响应。

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

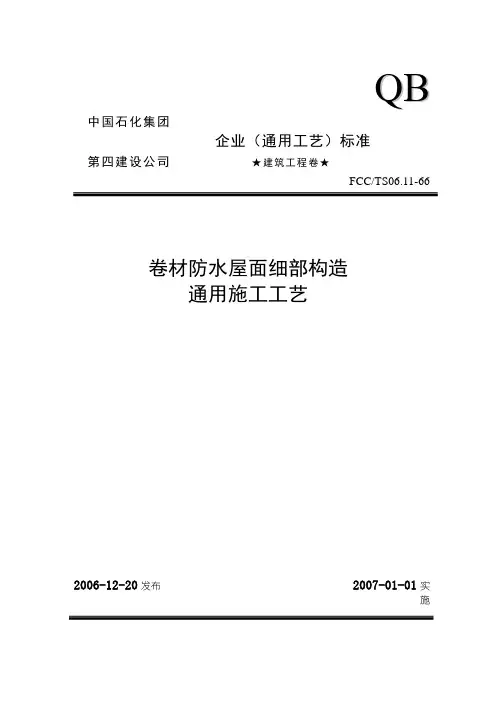

Q B 中国石化集团企业（通用工艺）标准第四建设公司★建筑工程卷★FCC/TS06.11-66卷材防水屋面细部构造通用施工工艺2006-12-20发布 2007-01-01实施卷材防水屋面细部构造通用施工工艺 FCC/TS06.11-66中国石化集团第四建设公司技术处发布本文件属中国石化集团第四建设公司知识产权，未经授权，不得复制、传递或修改，不得以任卷材防水屋面细部构造通用施工工艺1 适用范围本标准适用于建筑工程中卷材防水屋面细部构造的施工。

2 施工准备2.1材料防水卷材参见本册“合成高分子卷材屋面防水层施工工艺标准”和“高聚物改性沥青卷材屋面防水层施工工艺标准”中相应材料的要求。

2.2机具设备机具设备参见本册“合成高分子卷材屋面防水层施工工艺标准”和“高聚物改性沥青卷材屋面防水层施工工艺标准”中相应机具设备的要求。

2.3作业条件a）铺设防水材料的基层已施工完毕，清理干净，含水率符合要求。

基层经检查验收合格；b）按照防水卷材细部构造的要求，在基层相应部位已做好坡度或凹槽等；c）伸出屋面的管根部位，应用细石混凝土填塞密实，以使管子固定牢固。

2.4技术准备a）根据总的屋面防水施工方案，绘制卷材屋面节点大样图，提出施工方法、技术和质量保证措施；b）进行技术交底和安全交底，并履行书面签字手续；c）进行必要的材料试验和细部操作方法试验。

3 操作工艺3.1工艺流程3.2操作方法3.2.1尤组织排水檐口a）找平层：采用1:2水泥砂浆分层抹压，并按设计要求的排水坡向找坡。

在距檐口端部70mm处预留60mm宽的凹槽，用于防水收头。

收头凹槽应抹聚合物水泥砂浆，使凹槽顺直、平整，阴阳角按所铺贴卷材的种类做成相应的圆角，见图66-1；图66-1b）卷材防水铺贴：檐口800mm范围内的卷材应采取满粘法。

具体施工方法详见相应的卷材屋面防水层施工工艺标准；c）卷材防水收头做法：卷材收头应压人檐口的凹槽内，并用压条(20mm宽的薄钢板)或带垫片的钉子固定，钉子应嵌入凹槽内，钉帽和卷材端头用密封材料封严，檐口下端应抹出鹰嘴和滴水槽。

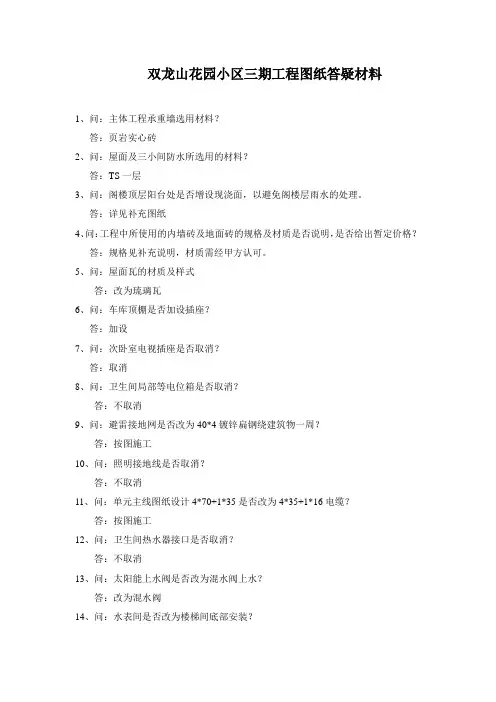

双龙山花园小区三期工程图纸答疑材料1、问：主体工程承重墙选用材料？答：页岩实心砖2、问：屋面及三小间防水所选用的材料？答：TS一层3、问：阁楼顶层阳台处是否增设现浇面，以避免阁楼层雨水的处理。

答：详见补充图纸4、问：工程中所使用的内墙砖及地面砖的规格及材质是否说明，是否给出暂定价格？答：规格见补充说明，材质需经甲方认可。

5、问：屋面瓦的材质及样式答：改为琉璃瓦6、问：车库顶棚是否加设插座？答：加设7、问：次卧室电视插座是否取消？答：取消8、问：卫生间局部等电位箱是否取消？答：不取消9、问：避雷接地网是否改为40*4镀锌扁钢绕建筑物一周？答：按图施工10、问：照明接地线是否取消？答：不取消11、问：单元主线图纸设计4*70+1*35是否改为4*35+1*16电缆？答：按图施工12、问：卫生间热水器接口是否取消？答：不取消13、问：太阳能上水阀是否改为混水阀上水？答：改为混水阀14、问：水表间是否改为楼梯间底部安装？答：改为地下（楼梯底部）15、问：车库是否增加给排水？答：增加给排水，详见清单。

16、问：11#楼卧室内卫生间壁灯是否取消？答：按图施工17、问：11#楼户内多媒体箱是否能改至次卧室门口旁？答：按图施工18、问：原材料是否指定？答：详见补充说明19、问：模板是否采用木模？答：自行考虑20、问：是否有甩项工程？答：详见补充说明21、问：避雷接地网是否改为环形接地？答：按图施工22、问：卫生间暖气片是否取消？答：按图施工23、问：电器设备是否指定？答：均符合国标铜质材料标准。

24、问：主体工程上部砌体建施与结施不符，是采用多孔砖还是小红砖？答：详见补充说明25、问：清单是否取消灭火器箱和干粉灭火器？答：取消招标人：临沂市罗庄区罗庄街道小山后社区居民委员会招标代理单位：临沂三和招标有限公司双龙山花园小区三期工程补充说明材料说明：1、钢材：钢材用国标济钢、莱钢、青钢等。

2、水泥：采用国标沂州水泥。
