齿轮齿条传动与其它传动方式优缺点

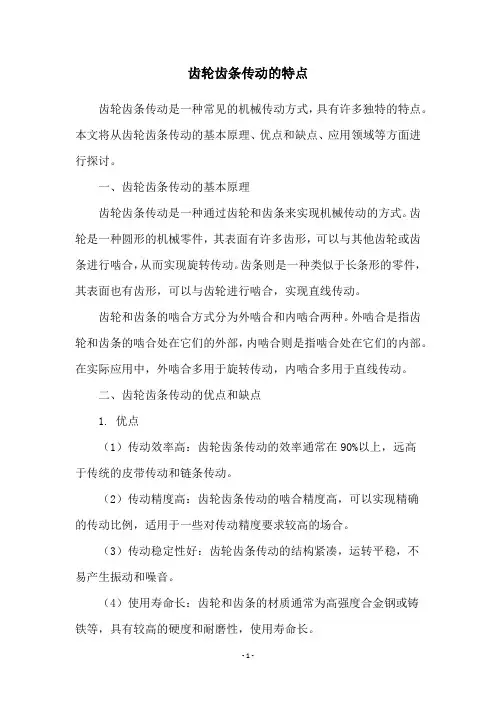

齿轮齿条传动的特点齿轮齿条传动是一种常见的机械传动方式，具有许多独特的特点。

本文将从齿轮齿条传动的基本原理、优点和缺点、应用领域等方面进行探讨。

一、齿轮齿条传动的基本原理齿轮齿条传动是一种通过齿轮和齿条来实现机械传动的方式。

齿轮是一种圆形的机械零件，其表面有许多齿形，可以与其他齿轮或齿条进行啮合，从而实现旋转传动。

齿条则是一种类似于长条形的零件，其表面也有齿形，可以与齿轮进行啮合，实现直线传动。

齿轮和齿条的啮合方式分为外啮合和内啮合两种。

外啮合是指齿轮和齿条的啮合处在它们的外部，内啮合则是指啮合处在它们的内部。

在实际应用中，外啮合多用于旋转传动，内啮合多用于直线传动。

二、齿轮齿条传动的优点和缺点1. 优点（1）传动效率高：齿轮齿条传动的效率通常在90%以上，远高于传统的皮带传动和链条传动。

（2）传动精度高：齿轮齿条传动的啮合精度高，可以实现精确的传动比例，适用于一些对传动精度要求较高的场合。

（3）传动稳定性好：齿轮齿条传动的结构紧凑，运转平稳，不易产生振动和噪音。

（4）使用寿命长：齿轮和齿条的材质通常为高强度合金钢或铸铁等，具有较高的硬度和耐磨性，使用寿命长。

2. 缺点（1）制造成本高：齿轮和齿条的加工精度要求较高，加工难度大，制造成本较高。

（2）安装维护困难：齿轮齿条传动的结构复杂，安装和维护难度较大，需要专业技术人员进行操作。

（3）容易受到冲击和负载扭矩的影响：齿轮齿条传动在使用过程中容易受到外力冲击和负载扭矩的影响，需要对传动系统进行合理的设计和保护。

三、齿轮齿条传动的应用领域齿轮齿条传动广泛应用于各种机械设备中，包括工业机械、农业机械、交通运输设备、航空航天设备等领域。

具体应用场合包括：（1）工业机械：齿轮齿条传动常用于工业机械中的传动装置，如机床、轧机、起重机、输送机等。

（2）农业机械：齿轮齿条传动常用于农业机械中的传动装置，如拖拉机、收割机、植保机等。

（3）交通运输设备：齿轮齿条传动常用于交通运输设备中的传动装置，如汽车、火车、飞机等。

齿轮齿条的传动效率介绍齿轮齿条传动是机械行业中常用的一种传动方式，它利用齿轮和齿条的相互作用来实现动力的传递。

这种传动方式具有传递效率高、传动精度高等优点，广泛应用于各种机械设备中。

传动原理齿轮齿条传动的原理是利用齿轮与齿条之间的啮合来实现动力的传递。

齿轮通过齿与齿的啮合将动力传递到齿条上，从而实现齿条的运动。

齿轮齿条传动可以实现方向的改变，同时也可以实现速度的变换。

传动效率的计算传动效率是衡量齿轮齿条传动质量的重要指标，它表示实际传动功率与理论传动功率之间的比值。

传动效率的计算可以通过以下公式得出：传动效率 = (实际传动功率 / 输入功率) × 100%其中，实际传动功率指的是齿轮齿条传动中实际输出的功率，输入功率指的是齿轮齿条传动中输入的功率。

影响传动效率的因素齿轮齿条传动效率受到多种因素的影响，主要包括以下几个方面：齿轮的材质和制造工艺齿轮的材质和制造工艺对传动效率有重要影响。

一般来说，材质硬度高、齿面光洁度好的齿轮传动效率较高。

同时，制造工艺的精度也会影响传动效率，精度越高传动效率越高。

齿轮的啮合方式齿轮有不同的啮合方式，包括直齿、斜齿、渐开线等。

不同的啮合方式对传动效率有不同的影响。

一般来说，渐开线齿轮传动效率较高。

齿条的材质和几何形状齿条的材质和几何形状也会影响传动效率。

齿条材质的硬度和表面光洁度会影响传动的摩擦损失，几何形状的设计则会影响传动的接触面积。

传动装置的润滑与密封传动装置的润滑和密封状况对传动效率也有一定的影响。

良好的润滑和密封能减小传动中的摩擦损失，提高传动效率。

优化传动效率的方法为了提高齿轮齿条传动效率，可以采取以下几种优化方法：优化齿轮的制造工艺通过提高齿轮的制造工艺，包括加工精度、表面光洁度等方面的提高，可以降低齿轮传动中的摩擦损失，提高传动效率。

选择合适的齿轮啮合方式不同的齿轮啮合方式对传动效率有不同的影响。

在实际应用中，可以根据传动的具体要求选择合适的啮合方式，以提高传动效率。

齿轮齿条的传动效率一、引言齿轮齿条传动是机械传动中常用的一种方式，其优点包括传递力矩大、精度高、可靠性强等。

而齿轮齿条传动的效率则是衡量其性能的重要指标之一。

本文将从齿轮齿条传动的原理出发，探讨其效率的影响因素以及如何提高效率。

二、齿轮齿条传动原理齿轮齿条传动是利用两个或多个啮合的圆柱体（即齿轮）或圆锥体（即锥齿轮）来实现力矩和转速的转换。

其中，驱动轴上的主动轮（也称为驱动轮）通过啮合与被驱动轴上的从动轮（也称为被驱动轮）相连，从而将主动轴上的转速和力矩传递到被驱动轴上。

三、影响效率因素1. 齿数比齿数比是指主从两个啮合零件中牙数之比。

当两个啮合零件牙数相同时，其转速和力矩不变；而当牙数不同时，则会出现变化。

在实际应用中，齿数比通常取整数值，如1:1、2:1、3:2等。

齿数比越大，传动效率越低。

2. 齿轮啮合角齿轮啮合角是指两个啮合齿轮相接触的角度。

当啮合角过大时，会导致齿轮表面的接触应力集中，从而增加了齿面磨损和能量损失。

因此，最优的啮合角度应该是45度左右。

3. 齿轮材料和加工精度齿轮材料和加工精度对传动效率也有着重要影响。

一般来说，高强度、高硬度的材料可以提高传动效率；而制造精度越高，则摩擦损失越小，效率也就越高。

4. 润滑方式和润滑剂润滑方式和润滑剂对于传动效率也有着重要影响。

适当的润滑可以减小摩擦损失、降低噪音、延长使用寿命等。

常见的润滑方式包括油浸式、喷油式、油气混合式等；而常用的润滑剂包括矿物油、合成油、液体脂等。

四、提高效率方法1. 优化齿轮设计通过优化齿轮设计，如增加模数、减小啮合角度等，可以降低齿轮表面的接触应力和能量损失，从而提高传动效率。

2. 选用适当材料和加工精度选择高强度、高硬度的材料以及制造精度较高的齿轮，可以降低摩擦损失和能量损失，从而提高传动效率。

3. 采用适当的润滑方式和润滑剂适当的润滑方式和润滑剂可以减小摩擦损失、降低噪音、延长使用寿命等。

因此，在实际应用中应该选择适当的润滑方式和润滑剂。

第一节齿轮传动的特点和类型一、齿轮传动的特点齿轮传动是应用最为广泛的一种传动形式，与其它传动相比，具有传递的功率大、速度范围广、效率高、工作可靠、寿命长、结构紧凑、能保证恒定传动比；缺点是制造及安装精度要求高，成本高，不适于两轴中心距过大的传动。

二、齿轮传动分类1、按轴线相互位置：平面齿轮传动和空间齿轮传动。

平面齿轮传动：按轮齿方向：直齿轮传动，斜齿轮传动和人字齿轮传动；按啮合方式：外啮合、内啮合和齿轮齿条传动；空间齿轮传动：锥齿轮传动、交错轴斜齿轮传动和蜗杆蜗轮传动。

2、按齿轮是否圭寸闭：开式和闭式齿轮传动三、齿轮传动的基本要求1、传动准确平稳；齿廓啮合基本定律：为保证齿轮传动的瞬时传动比保持不变，则两轮不论在何处接触，过接触点所作两轮的公法线必须与两轮的连心线交于一定点。

定点C称为节点，分别以01、02为圆心，过节点C所作的两个相切的圆称为节圆。

根据齿廓曲线满足齿廓啮合基本定律制出的齿轮有渐开线齿轮、摆线齿轮和圆弧线齿轮。

我们主要介绍渐开线齿轮。

渐开线的有关概念：1、发生线在基圆上滚过的长度等于基圆上相应被滚过的弧长；2、发生线即渐开线的法线，它始终与基圆相切，故也是基圆的切线；3、同一基圆上生成的任意两条反向渐开线间的公法线长度处处相等，任意两条同向渐开线间的法向距离处处相等；4、渐开线的形状取决于基圆的大小。

基圆越小，渐开线越弯曲；基圆越大，渐开线越平直；5、基圆内无渐开线。

2、承载能力高和较长的使用寿命。

第二节渐开线齿轮的基本参数及几何尺寸计算一、各部分名称端平面：垂直于齿轮轴线的平面；齿槽：相邻两轮之间的空间；齿顶圆（da）、齿根圆（df）、齿槽宽（ek）、齿厚（sk）、齿顶高（ha ）、齿根高（hf）、齿宽（p）、全齿高（h）二、基本参数1、模数m: ;2、压力角：规定分度圆上的压力角为标准压力角；3、齿顶高系数：；4、顶隙系数：；5、齿数z:。

当m、a不变时，z越大，db越大, 渐开线越平直，若当z—x时，db—%，渐开线变成直线，齿轮变成齿条。

机械设计中的齿轮齿条传动技术教程齿轮齿条传动技术在机械设计中扮演着重要的角色。

它被广泛应用于各种工业领域，包括汽车制造、航空航天、机械制造等。

本文将向您介绍机械设计中的齿轮齿条传动技术教程，包括其原理、应用和设计考虑等方面。

齿轮齿条传动技术是一种基于齿轮和齿条的传动方式。

齿条是一种带有齿轮齿的直线导轨，而齿轮是一个机械装置，其齿与齿条的齿咬合，从而实现动力和运动的传递。

齿轮齿条传动系统可以将旋转运动转换为直线运动，或者将直线运动转换为旋转运动。

在机械设计中，齿轮齿条传动技术有许多应用场景。

首先，它被广泛用于机床和工业机械中。

通过齿轮齿条传动，机床可以实现工作台的升降和移动，从而实现不同工艺和加工需求的满足。

其次，齿轮齿条传动技术也被应用于自动化设备和机器人领域。

通过齿轮齿条传动，机器人可以实现各种复杂运动路径的控制和执行。

此外，齿轮齿条传动技术还可以用于汽车座椅调节、升降平台和电梯等领域。

在设计齿轮齿条传动系统时，需要考虑一些关键因素。

首先是齿轮和齿条的材料选择。

对于高负荷和高速应用，通常选择硬度高、抗磨性好的金属材料，如热处理后的钢。

其次是齿轮和齿条的几何参数选择。

包括齿数、模数、齿廓、齿向等的选择，这些参数将直接影响传动系统的传动比、精度和寿命等性能指标。

此外，还需要考虑齿轮轴和齿轮齿条的安装和润滑等问题，以确保传动系统的稳定性和可靠性。

齿轮齿条传动技术具有许多优点。

首先是高效传动。

齿轮齿条传动系统的传动效率通常在90%以上，相对于其他传动方式来说非常高。

其次是精度高。

齿轮齿条传动系统的运动传递精度可以达到几十微米，非常适合需要精确控制和定位的应用。

此外，齿轮齿条传动系统还具有结构紧凑、承载能力大、寿命长等特点。

然而，齿轮齿条传动技术也存在一些局限性。

首先是噪音和震动。

由于齿轮咬合时产生的冲击力，齿轮齿条传动系统会产生一定的噪音和震动。

其次是传动比的限制。

齿轮齿条传动系统的传动比通常在几十到几百之间，对于超大传动比的需求可能无法满足。

齿轮齿条啮合方式齿轮齿条啮合方式是一种常见的传动方式，广泛应用于各个领域。

它通过齿轮和齿条的啮合来实现转动和线性运动的转换，具有精度高、传动效率高等优点。

本文将从齿轮和齿条的基本原理、应用领域以及优缺点等方面对齿轮齿条啮合方式进行详细介绍。

一、齿轮和齿条的基本原理齿轮是一种圆盘状的机械零件，其表面上有一定数量的齿，齿与齿之间呈现出特定的形状和间隙。

当两个齿轮啮合时，它们的齿与齿之间相互咬合，通过齿轮的旋转来实现力的传递和转动的变速。

齿轮的直径、齿数等参数决定了其传动比和传动效果。

齿条是一种长条状的机械零件，其表面上有一定数量的齿槽，齿槽的形状和尺寸与齿轮的齿相匹配。

当齿轮和齿条啮合时，齿槽与齿咬合，通过齿条的直线运动来实现力的传递和位置的变化。

齿条的长度、齿槽的形状等参数决定了其传动效果和精度。

二、齿轮齿条啮合方式的应用领域齿轮齿条啮合方式广泛应用于各个领域。

在机械制造领域，齿轮齿条传动常用于工具机、自动化设备等的传动系统中，实现高精度的转动和位置控制。

在汽车行业，齿轮齿条传动常用于转向系统、传动系统等，确保车辆的安全和稳定性。

在航空航天领域，齿轮齿条传动常用于飞机、卫星等载具的导航和控制系统中，实现精确的运动和定位。

三、齿轮齿条啮合方式的优缺点齿轮齿条啮合方式具有以下优点：首先，传动效率高，能够实现高精度的传动和控制；其次，结构简单，安装方便，使用寿命长；再次，传动平稳，噪音低，能够满足各种工作环境的需求。

然而，齿轮齿条啮合方式也存在一些缺点：首先，由于齿轮和齿条的啮合面积有限，承载能力有限，不能承受过大的载荷；其次，齿轮齿条传动存在一定的间隙和回转误差，影响传动精度；再次，齿轮齿条传动的制造成本较高，需要精密的加工和配合。

四、总结齿轮齿条啮合方式是一种常见的传动方式，广泛应用于各个领域。

它通过齿轮和齿条的啮合来实现转动和线性运动的转换，具有精度高、传动效率高等优点。

然而，齿轮齿条啮合方式也存在一些缺点，如承载能力有限、传动精度受限等。
