人教版-物理第九章 电与磁 第二节 磁场

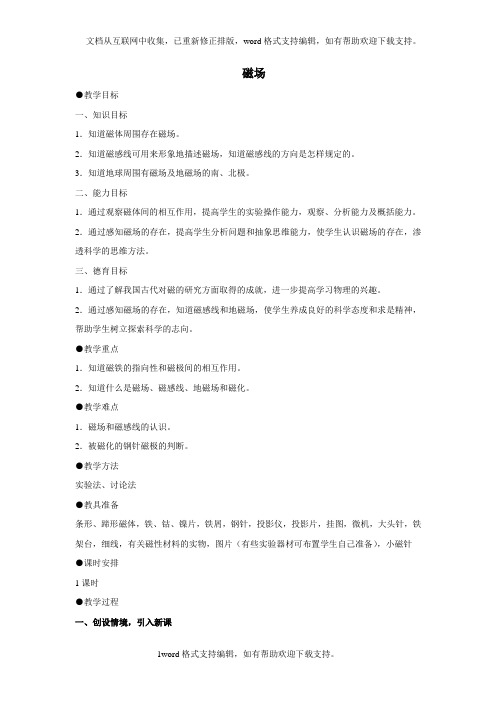

磁场●教学目标一、知识目标1．知道磁体周围存在磁场。

2．知道磁感线可用来形象地描述磁场，知道磁感线的方向是怎样规定的。

3．知道地球周围有磁场及地磁场的南、北极。

二、能力目标1．通过观察磁体间的相互作用，提高学生的实验操作能力，观察、分析能力及概括能力。

2．通过感知磁场的存在，提高学生分析问题和抽象思维能力，使学生认识磁场的存在，渗透科学的思维方法。

三、德育目标1．通过了解我国古代对磁的研究方面取得的成就，进一步提高学习物理的兴趣。

2．通过感知磁场的存在，知道磁感线和地磁场，使学生养成良好的科学态度和求是精神，帮助学生树立探索科学的志向。

●教学重点1．知道磁铁的指向性和磁极间的相互作用。

2．知道什么是磁场、磁感线、地磁场和磁化。

●教学难点1．磁场和磁感线的认识。

2．被磁化的钢针磁极的判断。

●教学方法实验法、讨论法●教具准备条形、蹄形磁体，铁、钴、镍片，铁屑，钢针，投影仪，投影片，挂图，微机，大头针，铁架台，细线，有关磁性材料的实物，图片（有些实验器材可布置学生自己准备），小磁针●课时安排1课时●教学过程一、创设情境，引入新课利用微机请同学们看资料：指南针的历史，或请一个同学有感情地朗读课文中第一段，结合投影了解磁的发现和利用，创设情境，引入课题。

二、进行新课［师］这节课我们就来认识一些磁现象。

第一节磁场［板书］［师］在小学自然课中，我们了解了简单的磁现象，同学们想想，有哪些现象？［生甲］磁铁能吸引铁。

［生乙］指南针可以指南北，帮助人们辨别方向。

［生丙］小磁针指南北。

［生丁］两磁铁可以相吸，其中一个换另一头就相斥。

［师］同学们回答得很好，这说明大家对磁现象有了简单的了解。

磁现象与生产生活密切相关，具有较高的科学价值，你们很想更多的了解是吧？那么你们都想了解什么呢？［生甲］磁铁只能吸引铁吗？［生乙］磁铁具有哪些性质？［生丙］指南针为什么可以指南北？［生丁］什么叫磁性？［生戊］磁铁各部分的磁性一样吗？［生己］什么叫磁体？［生庚］磁体哪部分磁性最强？［生辛］何为磁极？［生壬］磁极间有什么作用？［师］大家提出这么多问题，说明都很注意观察和思考，我很高兴。

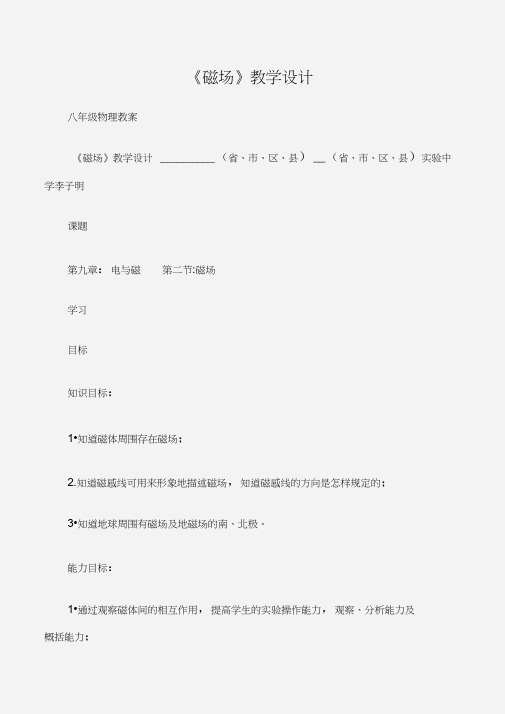

《磁场》教学设计八年级物理教案《磁场》教学设计___________ （省、市、区、县）__ （省、市、区、县）实验中学李子明课题第九章：电与磁第二节:磁场学习目标知识目标：1•知道磁体周围存在磁场；2.知道磁感线可用来形象地描述磁场，知道磁感线的方向是怎样规定的；3•知道地球周围有磁场及地磁场的南、北极。

能力目标：1•通过观察磁体间的相互作用，提高学生的实验操作能力，观察、分析能力及概括能力；2•通过感知磁场的存在，提高学生分析问题和抽象思维能力，使学生认识磁场的存在，渗透科学的思维方法。

情感目标：1•通过了解我国古代对磁的研究方面取得的成就，进一步提高学习物理的兴趣；2•通过感知磁场的存在，知道磁感线和地磁场，使学生养成良好的科学态度和求是精神，帮助学生树立探索科学的志向。

学习重点知道什么是磁场、磁感线、地磁场的基本知识。

学习难点1. 磁场和磁感线的认识；2. 被磁化的钢针磁极的判断。

教具与媒体条形、蹄形磁体，铁、钻、镍片，铁屑,钢针,投影仪，投影片挂图，微机，大头针，铁架台，细线，有关磁性材料的实物，图片（有些实验器材可布置学生自己准备），小磁针。

教学程序内容与教师活动学生活动设计依据一、创设情境，引入新课（3min）〖师〗上节课我们学过了简单的磁现象，认识到磁极间的相互作用，我们在做实验时，大家也看到：两个磁体并没有接触，为什么就能产生力的作用呢？【讨论】产生了作用力，说明一个磁体对另一个磁体有了作用，虽然磁体没有接触，但磁体周围的一种物质却接触了。

这种物质就是我们今天所要讲的磁场。

（板书课题）二、进入新课，科学探究（一）磁场1•概念:在磁体周围存在的一种人眼看不到的物质，它虽然看不见，摸不到，但确实是实际存在的。

【验证】我们就是通过磁体间有相互作用力而得出的结论。

如果没有这种物质，两磁体靠近时根本不会产生力的作用。

2•磁场的基本性质学生回答学生讨论老师总结学生讨论在上节课知识的基础上进一步提出问题，学生感到亲切自然【问题】磁场有怎样的特点呢？【演示】在一个静止不动的小磁针周围放一块条形有磁体，会发现小磁针的偏转方向发生了改变，说明条形磁体的磁场对小磁针产生了力的作用。

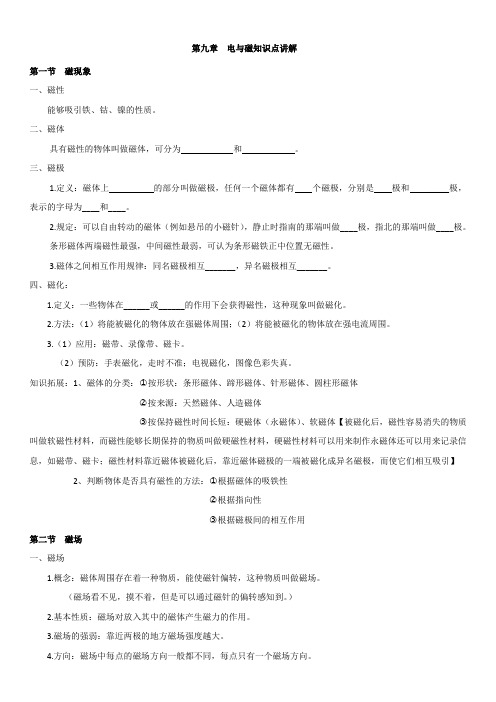

第九章电与磁知识点讲解第一节磁现象一、磁性能够吸引铁、钴、镍的性质。

二、磁体具有磁性的物体叫做磁体，可分为和。

三、磁极1.定义：磁体上的部分叫做磁极，任何一个磁体都有个磁极，分别是极和_____极，表示的字母为____和____。

2.规定：可以自由转动的磁体（例如悬吊的小磁针），静止时指南的那端叫做____极，指北的那端叫做____极。

条形磁体两端磁性最强，中间磁性最弱，可认为条形磁铁正中位置无磁性。

3.磁体之间相互作用规律：同名磁极相互_______，异名磁极相互_______。

四、磁化：1.定义：一些物体在______或______的作用下会获得磁性，这种现象叫做磁化。

2.方法：（1）将能被磁化的物体放在强磁体周围；（2）将能被磁化的物体放在强电流周围。

3.（1）应用：磁带、录像带、磁卡。

（2）预防：手表磁化，走时不准；电视磁化，图像色彩失真。

知识拓展：1、磁体的分类：○1按形状：条形磁体、蹄形磁体、针形磁体、圆柱形磁体○2按来源：天然磁体、人造磁体○3按保持磁性时间长短：硬磁体（永磁体）、软磁体【被磁化后，磁性容易消失的物质叫做软磁性材料，而磁性能够长期保持的物质叫做硬磁性材料，硬磁性材料可以用来制作永磁体还可以用来记录信息，如磁带、磁卡；磁性材料靠近磁体被磁化后，靠近磁体磁极的一端被磁化成异名磁极，而使它们相互吸引】2、判断物体是否具有磁性的方法：○1根据磁体的吸铁性○2根据指向性○3根据磁极间的相互作用第二节磁场一、磁场1.概念：磁体周围存在着一种物质，能使磁针偏转，这种物质叫做磁场。

（磁场看不见，摸不着，但是可以通过磁针的偏转感知到。

）2.基本性质：磁场对放入其中的磁体产生磁力的作用。

3.磁场的强弱：靠近两极的地方磁场强度越大。

4.方向：磁场中每点的磁场方向一般都不同，每点只有一个磁场方向。

物理学中规定：小磁针在磁场中静止时N极所指的方向就是该点的磁场方向。

二、磁感线1.概念：我们把小磁针在磁场中的排列情况，用一些带有剪头的曲线画出来，可以方便、形象的描述磁场，这样的曲线叫做磁感线。

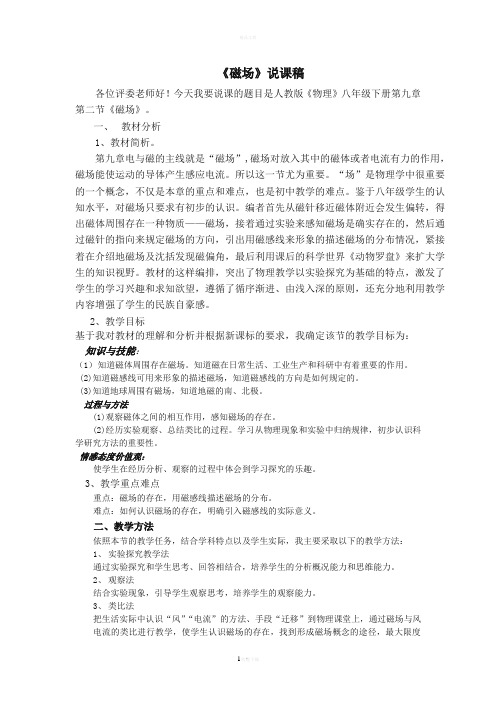

《磁场》说课稿各位评委老师好！今天我要说课的题目是人教版《物理》八年级下册第九章第二节《磁场》。

一、教材分析1、教材简析。

第九章电与磁的主线就是“磁场”,磁场对放入其中的磁体或者电流有力的作用，磁场能使运动的导体产生感应电流。

所以这一节尤为重要。

“场”是物理学中很重要的一个概念，不仅是本章的重点和难点，也是初中教学的难点。

鉴于八年级学生的认知水平，对磁场只要求有初步的认识。

编者首先从磁针移近磁体附近会发生偏转，得出磁体周围存在一种物质——磁场，接着通过实验来感知磁场是确实存在的，然后通过磁针的指向来规定磁场的方向，引出用磁感线来形象的描述磁场的分布情况，紧接着在介绍地磁场及沈括发现磁偏角，最后利用课后的科学世界《动物罗盘》来扩大学生的知识视野。

教材的这样编排，突出了物理教学以实验探究为基础的特点，激发了学生的学习兴趣和求知欲望，遵循了循序渐进、由浅入深的原则，还充分地利用教学内容增强了学生的民族自豪感。

2、教学目标基于我对教材的理解和分析并根据新课标的要求，我确定该节的教学目标为：知识与技能：（1）知道磁体周围存在磁场。

知道磁在日常生活、工业生产和科研中有着重要的作用。

(2)知道磁感线可用来形象的描述磁场，知道磁感线的方向是如何规定的。

(3)知道地球周围有磁场，知道地磁的南、北极。

过程与方法(1)观察磁体之间的相互作用，感知磁场的存在。

(2)经历实验观察、总结类比的过程。

学习从物理现象和实验中归纳规律，初步认识科学研究方法的重要性。

情感态度价值观：使学生在经历分析、观察的过程中体会到学习探究的乐趣。

3、教学重点难点重点：磁场的存在，用磁感线描述磁场的分布。

难点：如何认识磁场的存在，明确引入磁感线的实际意义。

二、教学方法依照本节的教学任务，结合学科特点以及学生实际，我主要采取以下的教学方法：1、实验探究教学法通过实验探究和学生思考、回答相结合，培养学生的分析概况能力和思维能力。

2、观察法结合实验现象，引导学生观察思考，培养学生的观察能力。

⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎩⎨⎧软磁体（极易失磁）硬磁体（永磁体）按磁性的保持时间分人造磁体天然磁体（铁矿石）按磁体来源分蹄形磁体条形磁体按磁体形状分磁体的分类述三种三种方式常见见的磁体类别可按 20 电与磁第1节 磁现象 磁场一、磁现象1、磁性：若物体能够吸引铁、钴、镍等物质;我们就说该物体具有磁性..铁、钴、镍等物质称为磁性材料..具有磁性的物体有两个特点：一是能吸引磁性材料;非磁性材料不能被吸引;如磁体不能吸引铜、铝、纸、木材等；二是吸引磁性材料时;可不直接接触;如隔着薄木板;磁体也能吸住铁块..2、磁体：具有磁性的物体称为磁体..3、磁极：磁体上磁性最强的部位叫做磁极;任何一个磁体;无论其形状如何;都只有两个磁极;其中一个是南极S 极;另一个是北极N 极..磁极是磁体上磁性最强的部位.. 知识拓展：自然界中不存在只有单个磁极的磁体;磁体上的磁极总是成对出现的;而且一个磁体也不能有多于两个的磁极..4、磁极间的相互作用1同名磁极相互排斥;异名磁极相互吸引.. 2判断物体是否具有磁性的方法①根据磁体的吸铁性判断：将被测物体靠近铁屑;若能够吸引铁屑;说明该物体具有磁性;否则便没有磁性..②根据磁体的指向性判断：将被测物体用细线吊起;若静止时总是指南北方向;说明该物体具有磁性;否则便没有磁性..③根据磁极间的相互作用规律判断：将被测物体的一端分别靠近静止小磁针的两极;若发现有一段发生排斥现象;说明该物体具有磁性；若与小磁针的两极均表现为相互吸引;则说明该物体没有磁性..④根据磁极的磁性最强判断：若有A 、B 两个外形完全相同的钢棒;已知一个有磁性;另一个没有磁性;区分它们的方法是：将A 的一端从B 的左端向右端滑动;若在滑动过程中发现吸引力的大小不变;则说明A 有磁性；若发现A 、B 间的作用力有大小变化;则说明B 有磁性..3磁体和带电体的对比磁体 带电体 能吸引磁性材料能吸引轻小物体有南、北极之分;磁极不能单独存在有正、负电荷之分;电荷能单独存在同名磁极相互排斥;异名磁极相互吸引同种电荷相互排斥;异种电荷相互吸引1一些物体在磁体或电流的作用下会获得磁性;这种现象叫做磁化..2软磁体和硬磁体：铁棒被磁化后;其磁性很容易消失;称为软磁体..钢棒被磁化后;其磁性能够长期保持;称为硬磁体或永磁体..因为钢具有长期保持磁性的性质;所以永磁体常常用钢来制作..知识拓展：磁化既有有利的一面;也有有害的一面..磁化的危害实例有：机械手表被磁化后走时不准；彩色电视机被磁化后色彩失真..此话在生活中也有不少应用;如制作指南针..消磁：通过撞击、煅烧等手段使磁体失去磁性的过程..消磁可以看成是磁化的逆过程;是将磁体内部原来排列整齐有序的磁分子打乱;变得杂乱无章..注意：任何磁极靠近没有磁性的铁或钢制物体时总是互相吸引;这说明铁或钢制物体被磁化后靠近该磁极的那一端与该磁极一定是异名磁极..不是所有物体都能被磁化..例如磁体不能吸引铜、铝、玻璃等;这些物体不能被磁化..二、磁场1、磁场：磁体周围存在着我们肉眼看不见的物质;这种看不见、摸不着的物质叫做磁场..磁体两极磁场最强;中间磁场最弱;离磁体越远;磁场越弱..2、磁场的基本性质：对放入其中的磁体产生力的作用..磁体间的相互作用就是通过磁场发生的..3、磁场方向：在磁场中的某一点;小磁针静止时北极所指的方向就是该点磁场的方向..4、磁感线1概念：把小磁针在磁场中的排列情况;用一些带箭头的曲线画出来;可以方便;形象地描述磁场;这样的曲线叫磁感线..2方向：磁感线是一些有方向的曲线;磁感线上某一点的切线方向与放在该点的小磁针静止时北极的指向一致;也与该点的磁场方向一致..3理解磁感线时应注意的几个问题①磁场是真实存在于磁体周围的一种特殊物质;而磁感线是人们为了直观、形象地描述磁场的方向和分布情况而引入的带方向的曲线;它并不是真实存在的..②磁感线是有方向的;曲线上任意一点的切线方向就是该点的磁场方向..③磁感线分布的疏密可以表示磁场的强弱;磁体的两极处磁感线最密;表示在其两极处磁场最强..④磁体周围磁感线都是从磁体的北极出来;回到磁体的南极;形成一条条闭合的曲线..⑤磁体周围磁感线的分布是立体的;而不是平面的..我们画图时;因受纸面的限制;只画了一个平面内的磁感线的分布情况..⑥磁体周围的任何两条磁感线都不会相交;因为磁场中任何一点的磁场方向只有一个确定的方向..如果某一点有两条磁感线相交;则该点就有两个磁场方向;这是不可能的..5、几种常见的磁感线分布三、地磁场1、地球周围存在着磁场2、地磁场：地球本身是一个巨大的磁体;地球周围存在的磁场叫地磁场..整个地球类似一个巨大的条形磁体..小磁针之南北;就是因为受到地磁场的作用..3、磁偏角：地球这个巨大的磁体有两个磁极;分别把它称为地磁的南极S和地磁的北极N;地磁的两极和地理的两极并不重合..地磁的南极在地理的北极附近;地磁的北极在地理的南极附近;因此小磁针所指的南北方向与地理的南北方向略有偏离;他们之间有一个偏差角度;我们称之为磁偏角..世界长最早准确记述磁偏角的是我国宋代学者沈括..4、小磁针的工作原理：由于受地磁场的作用;小磁针静止时;南极总是指向南方地磁北极;北极总是指向北方地磁南极..第2节电生磁一、电流的磁效应1、奥斯特实验：电和磁之间是否存在联系实验探究现象分析导线通电时;小磁针发生偏转小磁针发生偏转;说明小磁针受到磁场的作用;进一步说明通电导线和磁体一样;周围存在磁场;即电流的磁场断电后;小磁针又回到原位断电后;导线中没有电流;导线周围的磁场消失;说明导线周围的磁场是有电流产生改变导线中通入电流的方向;小磁针发生反向偏转电流方向改变时;小磁针的偏转方向发生改变;说明磁场方向发生了改变;进一步说明电流的磁场方向跟电流的方向有关注意：①试验中;导线应放在小磁针上方并且两者平行;若两者垂直;通电时小磁针不会偏转..②采用“触接”的方式给导线通电..③用电源短路的形式可以在导线中获得较大的电流;使通电导线周围的磁场更强些;小磁针偏转更明显;但要注意闭合电路的时间一定要短;否则会烧坏电源..④通电导线周围的磁场是一种看不见、摸不着的物质;把小磁针放在通电导线附近;通过小磁针的偏转来反映磁场的存在;这种方法在物理学中了叫做转换法..2、电流的磁效应：通电导线周围存在与电流方向有关的磁场;这种现象叫做电流的磁效应.. 知识拓展：电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的..奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的;奥斯特实验是世界上第一个揭示电和磁有联系的实验..二、通电螺线管的磁场1、把导线绕在圆筒上;就做成了一个螺线管;也叫线圈..给螺线管通电后;各圈导线产生的磁场叠加在一起;通电螺线管的周围就会产生较强的磁场..2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似;通电螺线管的两端相当于条形磁体的两个磁极..②通电螺线管两端的极性跟螺线管中电流的方向有关..注意：实验中;为使磁场加强;可以在螺线管中插入一根铁棒；可以在条件允许的情况下增大通电螺线管中的电流..2、实验探究：通电螺线管两端的极性与环绕螺线管的电流方向之间有什么关系取绕向不同的螺线管;依次设计并进行实验：向螺线管内通入不同方向的电流;用小磁针验证它的N 、S 极;实验现象如下表：3、通电螺线管的周围存在着磁场;其外部的磁场与条形磁体的磁场相似;通电螺线管的两端与条形磁体一样有两个磁极..在通电螺线管外部;磁感线从通电螺线管的N 极出来回到S 极；在通电螺线管的内部;磁感线从S 极到N 极;若改变电路方向;通电螺线管的N 极和S 极对调..三、安培定则 1、安培定则N极.. 电源的正负极;画出螺线管的绕线①决定通电螺线管两端极性的根本因素是通电螺线管上电流的环绕方向;而不是通电螺线管上导线的绕法和电源的正负极的接法..当两个通电螺线管中电流的环绕方向一致时;这两个通电螺线管两端的极性就相同..②四指的环绕方向必须是通电螺线管上电流的环绕方向..③N极和S极一定在通电螺线管的两端..2、通电螺线管的磁场和条形磁体的磁场辨析条形磁体通电螺线管相同点磁场在两端有N极和S极磁性具有吸铁性、指南性、磁化性;两极磁性最强不通电磁场磁极不变N极和S极随螺线管中电流方向的改变而改变磁性磁性不变只有通电时才具有磁性;且磁性随电流的大小而变化1已知电流方向来确定通电螺线管的N、S极①现在螺线管上标明导线中的电流方向..②用右手握住螺线管;让四指指向螺线管中电流的方向..③拇指所指的那端为N极..2已知磁极位置来确定电流的方向;①先用右手握住螺线管;拇指指向N极..②四指的指向就是电流的方向..③按照四指所指的方向在螺线管上标出电流方向3已知电流方向和磁极来确定通电螺线管的绕线第3节电磁铁电磁继电器一、电磁铁1、构造：内部插有铁芯的通电螺线管叫做电磁铁..铁芯被磁化后的磁场与螺线管的磁场叠加;是电磁铁的磁性增强..2、特点：当有电流通过时;它会有较强的磁性;没有电流时就失去磁性..3、工作原理：电磁铁是利用电流的磁效应来工作的..4、电磁铁磁性极性的判断：由于电磁铁是插有铁芯的螺线管;所以电磁铁的磁性极性与通电螺线管的磁极极性是一致的;可运用安培定则来判定..二、电磁铁的磁性1、实验探究：影响电磁铁磁性强弱的因素提出问题：电磁铁磁性的强弱与那些因素有关猜想与假设：电磁铁的磁性强弱可能与电流的大小以及螺线管的线圈匝数有关..设计实验：1电磁铁的磁性强弱无法看见;但磁性强的磁体对磁性物质的作用力大;故可以通过吸引铁钉的多少来判断电磁铁的磁性强弱..2由于电磁铁的磁性强弱可能与电流大小及匝数的多少都有关系;故探究式采用控制变量法..进行试验：①用一根导线在一枚铁钉上缠绕几匝制作一个电磁铁..②将制作的电磁铁、滑动变阻器及电流表、开关、电源连入电路中.. ③闭合开关;移动滑动变阻器的滑片;是电流表的示数增大;观察电磁铁吸引铁钉的数目有什么变化..甲乙④将两个线圈匝数不同的电磁铁串联在电路中;如图乙;观察两个电磁铁吸引铁钉的数目有什么不同..⑤整理好实验器材..⑥归纳分析：甲图所示实验中;通过电磁铁的电流越大;吸引的铁钉的数目越多;说明电磁铁的磁性越强；乙图所示实验中;线圈匝数多的B电磁铁吸引铁钉的数目多;说明B电磁铁的磁性比A电磁铁的磁性强..实验结论：匝数一定时;通入的电流越大;电磁铁的磁性越强；电流一定时;匝数越多;电磁铁的磁性越强..注意：实验探究影响电磁铁磁性强弱的因素时;应用了转换法和控制变量法..2、电磁铁的优点1可以通过电流的通断来控制其磁性的有无..2可以通过改变电流的方向来改变其磁性的极性..3可以通过改变电流的大小或匝数的多少来控制其磁性的强弱..注意：电磁铁的铁芯用软铁而不能用钢：电磁铁要求其磁性随着通入电流的大小而发生显着变化;而且还通过电流的通断来控制磁性的有无..软铁容易被磁化;磁性也很容易消失;而钢被磁化后磁性不易消失而成为永久磁铁;所以电磁铁的铁芯用软铁而不用钢..常用的电磁铁大都做成“U”形;使它的两个磁极能同时吸引物体;吸引力会更强..3、电磁铁在实际生活中的应用1电磁铁可以直接对铁质物质有力的作用..主要应用在电铃、电磁起重机、电磁刹车装置和许多自动控制装置上..2电磁铁的另一个应用是产生强磁场..现代技术上很多地方需要的强磁场都是由电磁铁提供的;如磁悬浮列车、电动机、发电机、磁疗设备、测量仪器等;特别是研究微观粒子用的加速器..在磁悬浮列车的车厢和铁轨上分别安放着磁体;磁悬浮列车用的磁铁大多数是通有强电流的电磁铁;控制电流的方向使车厢和铁轨磁极相对;由于磁极间的相互作用;列车能够在铁轨上方几厘米的高度上飞驰;避免了车轮与轨道之间的摩擦力;突破列车以往的速度极限..三、电磁继电器1、结构：电磁继电器的基本组成部分有电磁铁A、衔铁B、弹簧C、动触点D和静触点E等组成..其电路包括低压控制电路和高压工作电路..低压控制电路由电磁铁、低压电源和开关组成；高压工作电路由用电器、高压电源和电磁继电器的触电组成..2、实质：电磁继电器实质上是利用电磁铁来控制工作电路的一种开关..3、工作原理：当闭合低压控制电路的开关;有电流通过电磁铁时;电磁铁具有磁性;把衔铁吸下;使动触点和静触点接触;高压工作电路闭合;有较大的电流通过电动机;电动机工作；断开低压控制电路的开关;电磁铁失去磁性;弹簧把衔铁拉起来;动触点和静触点分开;切断工作电路..4、电磁继电器的工作过程：低压控制电路电磁继电器高压工作电路开关通、断→弱电流有、无→电磁铁磁性有、无→衔铁动作吸、放→动、静触强电流通、断→用电器工作是、否点通、断→低压控制电路有自动和手动控制两种方式;自动控制主要通过光控制、温度控制、水位控制等来实现；而高压工作电路又有电铃报警、彩色灯显示、电动机工作等几种情形..5、电磁继电器的应用：①利用电磁继电器可以通过控制低电压、弱电流电路的通断来间接的控制高电压、强电流工作电路的通断;使人们远离高压的危险..②利用电磁继电器可以使人远离高温、有毒等环境;实现远距离控制..③在电磁继电器控制电路中接入对温度、压力或光照敏感的元件;利用这些元件操纵控制电路的通断;可以实现对温度、压力或光的自动控制..如电铃、防盗报警、防汛报警、温度自动控制、空气开关自动控制、漏电保护器等..第4节电动机一、磁场对通电导线的作用1、提出问题：通电导线在磁场中是否受理的作用如果受力的作用;力的方向与什么因素有关..2、猜想或假设：通电导线在磁场中受力的作用;力的方向可能与磁场的方向、导体中电流的方向有关..3、设计并进行实验：实验①：按照图所示装置;用两根平行的金属导轨;把一根直导线ab支起来;并且让指导线位于蹄形磁体两极之间的磁场中;接通电源;观察现象..实验现象：直导线ab向左运动..实验分析：ab开始运动;说明ab通电后在磁场中受到力的作用..实验②：保持N极、S极位置不变;改变通过ab的电流方向;观察实验现象..实验现象：直导线ab向右运动..实验分析：ab中电流方向改变;ab的运动方向也该变;表明电流方向改变后;ab受力方向也改变了;说明ab受力方向与ab中的电流方向有关..实验③：保持ab中的电流方向与实验①中相同;把磁体的两个磁极对调;让磁感线方向与原来方向相反;观察实验现象..实验现象：直导线ab向右运动..实验分析：改变磁感线方向;ab运动方向也改变;说明ab受力方向与磁感线方向有关..实验④：同时改变ab的电流方向和对调磁体的两个磁极;观察实验现象..实验现象：直导线ab向左运动..实验分析：同时改变电流方向和磁感线方向时直导线向左运动;说明当电流方向与磁感线方向同时反向时;ab受力方向不变..知识拓展：1磁场为什么会对电流产生力的作用..我们知道磁体周围有磁场;电流周围也存在着磁场;我们可以把通电导线看成一个磁体;当通电导线靠近磁体时;他们之间的作用通过磁场而发声..因此;磁场对电流的作用;其实质也是磁体和磁体之间通过磁场而发生的作用..2通电导线在磁场中的受力情况与磁感线的方向、电流的方向以及它们之间的相对位置有关..当电流方向与磁感线方向平行时;通电导线不受力；当通电导线与磁感线方向垂直时;受力最大..3通电导线在磁场中受力运动时;消耗了电能;得到了机械能..注意：1实验探究磁场对通电导线的作用时;是通过力的作用效果来显实力的存在;即通过导线ab在导轨上发生了运动来说明导线ab受到了力的作用..2磁场对通电导线的作用是“力”而不是“运动”;即通电导线在磁场中会受到力的作用;但不一定会运动;所以要想办法增大导线运动的灵敏度;尽量选用轻质、光滑的直导线;减小导线与金属轨道间的摩擦;使实验现象更明显..可以采用“滚动法”;也可以采用“悬吊法”..3在探究通电导线在磁场中受力的方向与电流的方向、磁感线的方向之间的关系时;要注意控制变量法的应用..5、磁场对通电线圈的作用实验探究：把线圈放在磁场里;给线圈通电后;观察到通电线圈在磁场中会转过一个角度;但不能持续转动..实验结论：通电线圈在磁场中会受力而转动;但不能持续转动..二、电动机的基本构造1、电动机的基本构造：电动机由能够转动的线圈和固定不动的磁体组成..在电动机里;能够转动的部分叫做转子;固定不动的部分叫做定子..电动机工作时;转子在定子中飞快的转动..2、探究通电螺线管在磁场中会怎样运动..探究实验：如图所示;把一个线圈放在磁场里;接通电源;让电流通过线圈;观察发生的现象..探究发现：接通电源;会看到线圈开始转动;但是不能连续转动;在图乙所示位置左右摆几下;最后停在图乙所示位置..甲：线圈受到的力使它顺时针转动乙：线圈由于惯性会越过平衡位置丙：线圈受到的力使它逆时针转动的作用力方向相反..ab受到向上的力;cd边收到向下的力;这两个力不在同一直线上;于是就使线圈开始运动..当转到图乙所示位置时;线圈受到的两个力在同一直线上;大小相等;方向相反;彼此平衡;这一位置称为线圈的平衡位置..但由于惯性线圈会越过平衡位置转到图丙所示位置;此时;ab边受到向上的力;cd边收到向下的力;两个力大小相等、方向相反;不能使线圈继续顺时针转动;反而要使线圈反向转动;使其在回到图乙所示位置..原因剖析：线圈不能连续转动;是因为线圈越过了平衡位置以后;受到的力要阻碍它的转动..要使线圈连续转动起来;必须使线圈越过平衡位置时;即使改变线圈中两边的受力方向..解决方案：①线圈越过平衡位置后停止对线圈供电;让线圈靠惯性转过后半周;这样线圈的转动不平稳;动力弱..②在线圈转动的后半期;设法改变电流的方向;使线圈在后半周也获得同方向转动的动力;线圈会平稳、有力的转动下去;实际的电动机是通过换向器来实现这一目的的..3、换向器1构造：如图所示;换向器由两个铜半环E、F组成;两个铜半环与线圈相连接;可随线圈一起转动..A和B是电刷;他们分别跟两个彼此绝缘的铜半环接触;使电源和线圈组成闭合电路..2作用：每当线圈转过平衡位置时;自动改变通入线圈中的电流方向;使线圈连续转动起来..注意：理解换向器的作用当线圈转到线圈平面与磁感线方向垂直时这个位置是线圈得平衡位置;两电刷刚好接触两半环间的剧院部分;线圈由于惯性;还能稍微再转过一些..而线圈稍微转过一定角度后;两半环接触的电刷就调换了;线圈中的电流方向也随之改变;从而保证了线圈能不停的转动下去..4、直流电动机1定义：利用直流电源供电的电动机叫直流电动机..2原理：直流电动机是根据通电线圈在磁场中受力转动的原理制成的..它在工作时将电能转化为机械能..3构造：直流电动机主要由磁体、线圈、换向器和电刷等构成..4工作过程：如下表所示为直流电动机的工作过程5直流电动机的转向与转速的调节：若要改变直流电动机的转向;只要改变电流的方向或磁感线的方向即可..若要改变直流电动机的转速;只要改变电流的大小或磁场的强弱即可..知识拓展：1构造：实际的电动机为了转动平稳;转子有许多组线圈组成;并均匀的镶嵌在圆柱铁芯上；定子由机壳和磁体或用电磁铁产生更强的磁场组成;两个电刷用石墨和铜粉压制而成..2电动机的优点：①电动机构造简单;控制方便;体积小;效率高;功率可大可小..②对环境造成的污染小..3电动机的应用：在家庭中;电动机被广泛应用在电风扇、洗衣机等用电器中；在工农业中;电动机应用也极为广泛;如工厂中的各种各样的机床；在交通运输中吗;电动自行车、电动汽车也都是用电动机提供动力的..知识拓展：扬声器是怎样发声的1作用：扬声器是把电信号转换成声信号的一种装置..2构造：由永久磁体、线圈、锥形纸盆等构成..3原理：利用通电导体在磁场中受力运动的原理工作的..当线圈中通过如图所示的电流时;线圈受到磁体的作用向左运动；当线圈中通过相反方向的电流时;线圈受到磁体的作用向右运动..由于通过线圈的电流是交变电流;它的大小和方向不断变化;电流的方向影响纸盆运动的方向；电流的大小影响纸盆振动的幅度;于是扬声器就发出了随电流变化的声音..第5节磁生电一、什么情况下磁能生电1、实验探究：什么情况下磁场里的导线能够产生电流探究过程：在蹄形磁体的磁场中放置一根导线;导线的两端跟电流表连接;如图所示;进行如下操作;注意观察电流表指针是否发生偏转..①让导线在磁场中静止;电流表指针不动;说明无电流产生..②让导线在磁场中沿竖直方向上下运动与磁感线平行;电流表指针不动;说明无电流产生..③让导线在磁场中沿水平方向里外运动与ab方向平行;电流表指针不动;说明无电流产生..④让导线在磁场中沿水平方向左右运动切割磁感线;电流表指针偏转;说明有电流产生..⑤断开导线a端与电流表相连的导线;重复步骤④中操作;电流表指针不动;说明无电流产生..探究归纳：闭合电路的一部分导体在磁场中做切割磁感线运动时;导体中就产生电流..这种由于导体在磁场中运动而产生电流的现象叫做电磁感应;产生的电流叫做感应电流..知识拓展：电磁感应现象是英国物理学家法拉第在1831年最先发现的;法拉第由电能生磁想到磁能否生电;这属于逆向思维法;逆向思维是发明创造的重要方法之一..2、产生感应电流的条件：①导线是闭合回路的一部分；②导体在磁场中做切割磁感线运动..注意：1产生感应电流的两个条件缺一不可..如果电路不闭合;导体做切割磁感线运动时;能产生感应电压;不会产生感应电流..2所谓切割磁感线;类似于切菜;垂直切割或斜着切割都可以..这就是说;闭合电路的一部分导体的运动方向一定与磁感线成一定的角度;而不是与磁感线平行;否则无法切割磁感线..3“切割磁感线运动”指的是导体与磁场的相对运动..磁场不运动导体运动时;导体能切割磁感线;能产生感应电流；导体不运动磁场运动时;导体也能切割磁感线;同样能产生感应电流..3、探究感应电流的方向与什么因素有关。

《磁场》教学设计【一】教材分析1教材地位和作用《磁场》是人教版义务教育课程标准实验教科书八年级下册第九章《电与磁》的第二节内容。

磁场是电磁学里的一个基本概念，深刻认识它有利于理解“电与磁”的相互作用规律，对于初学者来说，磁场又是一个非常抽象的概念，因此本节教学内容既是本章的教学重点，又是本章的教学难点。

本节所研究的“磁场”是看不见、摸不着的，因此可以通过它对其它物体的作用来认识它，这是一种“转换法”的应用。

而通过用带箭头的曲线画出每一个小磁针静止时北极的指向，来描述“磁场”则用到了“模型法”。

利用表面看似无序的小磁针的指向，找到其本质——磁场有序的指向性，即磁场方向，这充分体现了“模型法”的长处。

因此这一节课无论在知识学习上还是培养学生的能力上都有着十分重要的作用。

【二】学情分析对于磁现象，学生在小学自然课中已有接触，且他们的感性体验也较丰富，学习起来不困难。

但磁场的存在、用磁感线描述磁场是全新的内容，初中学生又是首次接触“场”这个概念，学习的难度较大。

这些内容对学生抽象思维能力的要求比较高，因此是学习的难点。

磁场既是本章内容的核心，同时又是贯穿本章内容的主要线索。

【三】教学目标知识与技能（1）知道磁体周围存在磁场；（2）知道磁感线可以用来形象地描述磁场，知道磁感线的方向是怎样规定的；（3）知道地球周围有磁场以及地磁场的南北极。

过程与方法（1）观察磁体之间的相互作用，感知磁场的存在；（2）通过亲历“磁场”概念和磁感线的建立过程，进一步明确“类比法”、“转换法”、“理想模型法”等科学思维方法。

情感、态度与价值观通过了解我国古代对磁的研究方面取得的成就，进一步提高学习物理的兴趣。

【四】重点与难点的确立重点：磁场的概念。

难点：磁场和磁感线。

【五】教法与学法通过亲历“磁场”概念和磁感线的建立过程，使抽象内容具体化【六】教学器材磁体、铁屑、立体磁感线模型、透明薄玻璃板、多媒体课件、探究卷等。

【七】教学过程【八】交流讨论：谈谈你这节课的收获和困惑【九】归纳小结：一、磁场：磁体周围存在的一种人眼看不到的物质。

第二节磁场教案潍坊锦程中学：荣爱霞【教学目标】一、知识与能力1．知道磁体周围存在磁场；2．知道磁感线可用来形象地描述磁场，知道磁感线的方向是怎样规定的；3．知道地球周围有磁场及地磁场的南、北极。

二、过程与方法1.通过观察物理现象的过程，能简单描述物理现象的主要特征,有初步的观察能力。

2.通过参与科学探究活动，初步认识科学研究方法的重要性。

三、情感态度与价值观1、体验科学探究过程。

2、通过讨论与交流培养合作学习的态度和意识。

【教学重、难点】重点：用磁感线描述磁场。

难点：通过实验观察和探究体会磁场的存在。

教学方法：实验探究法、讨论法。

教具准备：条形磁铁1根、蹄形磁铁1根、小磁针一盒、白纸一张、塑板一块、铁屑若干、立体磁场模型一个、电脑、多媒体课件。

导入：小游戏，让小磁针动起来，学生说出办法。

引出课题——磁场进行新课：用研究风、电流等看不见、摸不着的物质时，利用他们对某些物体产生的效应来描述，类比磁场的研究方法。

引入转化法。

【探究点一】：探究磁场。

1.把一枚小磁针放在条形磁铁的附近的一点。

观察：小磁针静止后N极的指向并画下来？转动磁针，静止后，它的N极指向是否改变？这说明什么？。

2. 将多个小磁针放在条形磁体周围不同位置，看小磁针N极指向是否相同？这说明什么？在条形磁铁周围放一圈小磁针，你又看到了什么现象，画下来。

学生探究后说出发现归纳总结探究成果，讲解磁场方向。

教师：怎样让小磁针更小，更详细描述磁场呢？引导学生用小铁屑。

学生：探究【探究点二】：绘制磁场——磁感线1、去掉小磁针，在条形磁铁或蹄形磁铁的周围均匀的撒上铁屑，并轻轻敲击，观察铁屑的分布，你有什么发现？这个发现说明磁场有什么特点？并把你看到的用铅笔画下来。

2、与同学讨论如何用磁感线描述磁场的这些特点？3、归纳磁感线的特点。

【探究点三】、地磁场我国是最早发现了磁现象并利用此现象的国家，早在公元843年中国人就利用手中的罗盘开辟了从中国到日本的航线。
