时序逻辑电路练习及答案(1)

时序逻辑电路练习参考答案一、填空题1、时钟脉冲控制 同 异 异 时钟脉冲控制 同一时刻2、逻辑电路 输入 输出 功能 分析3、二进制 二进制 二进制 同步 异步 加减 加 减 可逆4、十进制 四 84215、莫尔 米莱6、驱动 输出 次态 异 时钟脉冲7、无效 有效循环体 无效 自启动 8、分频 控制 测量 三 6 2 9、数码 移位 双向 4 8 10、寄存 触发 触发 寄存 触发 11、TTL 左移和右移 保持数据 清除数据 12、回差 整形 变换 单 单 暂稳 稳 单稳 稳 暂稳 稳 13、预置 清零二、判断题对 对 错 错 错 对 错 对 错 对三、选择题BCACB DBACC四、简述题1、答：同步时序逻辑电路的各位触发器是由同一个时钟脉冲控制的；异步时序逻辑电路的各位触发器的时钟脉冲控制端各不相同，状态发生变化的时间通常也不相同。

2、答：移位寄存器除寄存数据外，还能将数据在寄存器内移位，因此钟控的RS 触发器不能用做这类寄存器，因为它具有“空翻”问题，若用于移位寄存器中，很可能造成一个CP 脉冲下多次移位现象。

用作移位寄存器的触发器只能是克服了“空翻”现象的边沿触发器。

3、答：所谓自启动能力：指时序逻辑电路中某计数器中的无效状态码，若在开机时出现，不用人工或其它设备的干预，计数器能够很快自行进入有效循环体，使无效状态码不再出现的能力。

4、答：施密特触发器的显著特征有两个：一是输出电压随输入电压变化的曲线不是单值的，具有回差特性；二是电路状态转换时，输出电压具有陡峭的跳变沿。

利用施密特触发器的上述两个特点，可对电路中的输入电信号进行波形整形、波形变换、幅度鉴别及脉冲展宽等。

五、分析题1、2、解：分析：（1）电路为同步的米莱型时序逻辑电路；（2）各触发器的驱动方程：J 1=D K 1 J 2=Q 1n K 2 J 3=Q 1n K 3各触发器的次态方程：n n D Q =+11 n n Q Q 112=+ n n Q Q 213=+3、解：状态转换关系为：101→010→011→000→100→001→110。

第12章时序逻辑电路自测题一、填空题1．时序逻辑电路按状态转换情况可分为时序电路和时序电路两大类。

2．按计数进制的不同，可将计数器分为、和N进制计数器等类型。

3．用来累计和寄存输入脉冲个数的电路称为。

4．时序逻辑电路在结构方面的特点是：由具有控制作用的电路和具记忆作用电路组成。

、5．、寄存器的作用是用于、、数码指令等信息。

6．按计数过程中数值的增减来分，可将计数器分为为、和三种。

二、选择题1．如题图12.1所示电路为某寄存器的一位，该寄存器为。

A、单拍接收数码寄存器；B、双拍接收数码寄存器；C、单向移位寄存器；D、双向移位寄存器。

2．下列电路不属于时序逻辑电路的是。

A、数码寄存器；B、编码器；C、触发器；D、可逆计数器。

3．下列逻辑电路不具有记忆功能的是。

A、译码器；B、RS触发器；C、寄存器；D、计数器。

4．时序逻辑电路特点中，下列叙述正确的是。

A、电路任一时刻的输出只与当时输入信号有关；B、电路任一时刻的输出只与电路原来状态有关；C、电路任一时刻的输出与输入信号和电路原来状态均有关；D、电路任一时刻的输出与输入信号和电路原来状态均无关。

5．具有记忆功能的逻辑电路是。

A、加法器；B、显示器；C、译码器；D、计数器。

6．数码寄存器采用的输入输出方式为。

A、并行输入、并行输出；B、串行输入、串行输出；C、并行输入、串行输出；D、并行输出、串行输入。

三、判断下面说法是否正确，用“√"或“×"表示在括号1．寄存器具有存储数码和信号的功能。

( )2．构成计数电路的器件必须有记忆能力。

( )3．移位寄存器只能串行输出。

( )4．移位寄存器就是数码寄存器，它们没有区别。

( )5．同步时序电路的工作速度高于异步时序电路。

( )6．移位寄存器有接收、暂存、清除和数码移位等作用。

（）思考与练习题12.1.1 时序逻辑电路的特点是什么?12.1.2 时序逻辑电路与组合电路有何区别?12.3.1 在图12.1电路作用下，数码寄存器的原始状态Q3Q2Q1Q0=1001，而输入数码D3D2D1D0=0110时，在CP的作用下，Q3Q2Q1Q0状态如何变化?12.3.2 题图12.2所示移位寄存器的初始状态为111，画出连续3个C P脉冲作用下Q2Q1Q0各端的波形和状态表。

第9章时序逻辑电路习题解答9.1 d R端和d S端的输入信号如题9.1图所示，设基本RS触发器的初始状态分别为1和0两种情况，试画出Q端的输出波形。

题9.1图9.2 同步RS触发器的CP、R、S端的状态波形如题9.2图所示。

设初始状态为0和1两种情况，试画出Q端的状态波形。

题9.2图9.3 设主从型JK触发器的初始状态为0，J、K、CP端的输入波形如题9.3图所示。

试画出Q端的输出波形（下降沿触发翻转）。

解：9.4 设主从型JK触发器的初始状态为0，J、K、CP端输入波形如题9.4图所示。

试画出Q端的输出波形（下降沿触发翻转）。

如初始状态为1态，Q端的波形又如何？解：第9章时序逻辑电路2259.5 设维持阻塞型D触发器的初始状态为0，D端和CP端的输入波形如题9.5图所示，试画出Q端的输出波形（上升沿触发翻转）。

如初始状态为1态，Q端的波形又如何？题9.3图题9.4图题9.5图9.6 根据CP时钟脉冲，画出题9.6图所示各触发器Q端的波形。

（1）设初始状态为0；（2）设初始状态为1。

（各输入端悬空时相当于“1”）题9.6图第9章时序逻辑电路2269.7 题9.7图所示的逻辑电路中，有J和K两个输入端，试分析其逻辑功能，并说明它是何种触发器。

题9.7图9.8 根据题9.8图所示的逻辑图和相应的CP、d R、D的波形，试画出Q1和Q2端的输出波形。

设初始状态Q1=Q2=0。

题9.8图第9章 时序逻辑电路 2279.9 试用4个D 触发器组成一个四位右移移位寄存器。

设原存数码为“1101”，待存数码为“1001”。

试列出移位寄存器的状态变化表。

9.10 在题9.10图所示的逻辑电路中，试画出Q 1和Q 2端的输出波形，时钟脉冲是一连续的方波脉冲。

如果时钟脉冲频率是4000Hz ，那么Q 1和Q 2波形的频率各为多少？设初始状态Q 1=Q 2=0。

9.11 题9.11图是用主从JK 触发器组成的8421码异步十进制计数器，试分析其计数功能。

第七章 几种常用的时序逻辑电路一、填空题1.（9-1易）与组合逻辑电路不同，时序逻辑电路的特点是：任何时刻的输出信号不仅与____________有关，还与____________有关，是______（a.有记忆性b.无记忆性）逻辑电路。

2.（9-1易）触发器是数字电路中______（a.有记忆b.非记忆）的基本逻辑单元。

3.（9-1易）在外加输入信号作用下，触发器可从一种稳定状态转换为另一种稳定状态，信号终止，稳态_________（a.不能保持下去 b. 仍能保持下去）。

4.（9-1中）JK 触发器是________（a.CP 为1有效b.CP 边沿有效）。

5.（9-1易）1n n n Q JQ KQ +=+是_______触发器的特性方程。

6.（9-1中）1n n Q S RQ +=+是________触发器的特性方程，其约束条件为___________。

7.（9-1易）1n n n Q TQ TQ +=+是_____触发器的特征方程。

8. （9-1中）在T 触发器中，若使T=____，则每输入一个CP ，触发器状态就翻转一次，这种具有翻转功能的触发器称为'T 触发器，它的特征方程是________________。

9.（9-1难）我们可以用JK 触发器转换成其他逻辑功能触发器，令 __________________，即转换成T 触发器；令_______________， 即转换为'T 触发器；令________________，即转换成D 触发器。

10.（9-1难）我们可以用D 触发器转换成其他逻辑功能触发器，令 __________________，即转换成T 触发器；令_______________， 即转换为'T 触发器。

11.（9-2易）寄存器存放数据的方式有____________和___________；取出数据的方式有____________和___________。

第9章习题解答9.1 题9.1图所示电路由D 触发器构成的计数器，试说明其功能，并画出与CP 脉冲对应的各输出端波形。

Q CP题9.1图解：(1)写方程时钟方程：0CP CP =；10CPQ =；21CP Q = 驱动方程：00n D Q =；11n D Q =；22n D Q =状态方程：0100n n Q D Q CP +==↑；11110n n Q D Q Q +==↑；21221n nQ D Q Q +==↑(2)列状态转换表 （3）画状态转换图111210210n n n n n n CP Q Q Q Q Q Q +++0 0 0 0 1 1 11 1 1 1 1 1 02 1 1 0 1 0 13 1 0 1 1 0 04 1 0 0 0 1 15 0 1 1 0 1 06 0 1 0 0 0 17 0 0 1 0 0 0(4)画波形图CP 2Q 1Q 0Q(5)分析功能该电路为异步三位二进制减法计数器。

9.6 已知题9.6图电路中时钟脉冲CP 的频率为1MHz 。

假设触发器初状态均为0，试分析电路的逻辑功能，画出Q 1、Q 2、Q 3的波形图，输出端Z 波形的频率是多少？CP题9.6图解：(1)写方程时钟方程：123CP CP CP CP ===驱动方程：113n n D Q Q =；212n n D Q Q =⊕；312n n D Q Q =状态方程：11113n n n Q D Q Q CP +==↑;12212n n n Q D Q Q CP +==⊕↑;13312n n n Q D Q Q CP +==↑ 输出方程：3n Z Q =(2)列状态转换表 （3）画状态转换图111321321n n n n n n CP Q Q Q QQ Q Z+++0 0 0 0 0 0 1 01 0 0 1 0 1 0 02 0 1 0 0 1 1 03 0 1 1 1 0 0 04 1 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 0 0 1 0 1 1 1 0 0 1 0 1(4)画波形图(5)分析功能该电路为能够自启动的同步5进制加法计数器。

时序逻辑电路试题及答案一、单选题1.CP有效时，若JK触发器状态由1翻转为0，则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1【正确答案】：D2.主从RS触发器是在时钟脉冲CP的( )，根据输入信号改变状态。

A、低电平期间B、高电平期间C、上升沿时刻D、下降沿时刻【正确答案】：D3.仅具有置0和置1功能的触发器是A、RS触发器B、JK触发器C、D触发器D、T触发器【正确答案】：C4.关于JK触发器的错误表述是A、对于输入信号没有制约条件B、不允许JK同时为1C、允许JK同时为1D、允许JK同时为0【正确答案】：B5.D触发器当D=Q时，实现的逻辑功能是A、置0B、置1C、保持D、翻转【正确答案】：C6.JK触发器有( )触发信号输入端。

A、一个B、二个C、三个D、四个【正确答案】：B7.下列哪项表示基本RS触发器的符号A、B、C、D、【正确答案】：A8.D触发器在CP脉冲有效的情况下能实现的功能是A、置0和置1B、置1和保持C、置0和保持D、保持和翻转【正确答案】：A9.基本RS触发器是( )。

A、组合逻辑电路B、单稳态触发器C、双稳态触发器D、无稳态触发器10.双D集成触发器CD4013的时钟脉冲CP的引脚是A、14脚B、7脚C、3脚与11脚D、5脚与11脚【正确答案】：C11.与非型同步RS触发器，CP=1期间，( )，触发器维持原态。

A、R=0，S=0B、R=0，S=1C、R=1，S=0D、R=1，S=1【正确答案】：A12.主从JK触发器的初态为0，JK=01时，经过2021个触发脉冲后，其状态变化及输出状态为A、一直为0B、由0变为1，然后一直为1C、在01间翻转，最后为1D、在01间翻转，最后为013.对双JK集成触发器74LS112引脚功能叙述错误的是A、16脚是VccB、8脚是GNDC、1脚是CP1D、16脚是GND【正确答案】：D14.D触发器用作计数型触发器时，输入端D的正确接法是A、D=0B、D=1C、D=D=Q【正确答案】：C15.JK触发器中，当JK取值相同时，则Q等于A、J⊕QB、QC、1D、016.在RS触发器的逻辑符号中表示A、低电平时置1B、高电平时置1C、低电平时置0D、高电平时置0【正确答案】：C17.JK触发器，若J=，K= Q，则可实现的逻辑功能是A、置0B、置1C、保持D、翻转【正确答案】：D18.D触发器有( )触发信号输入端。

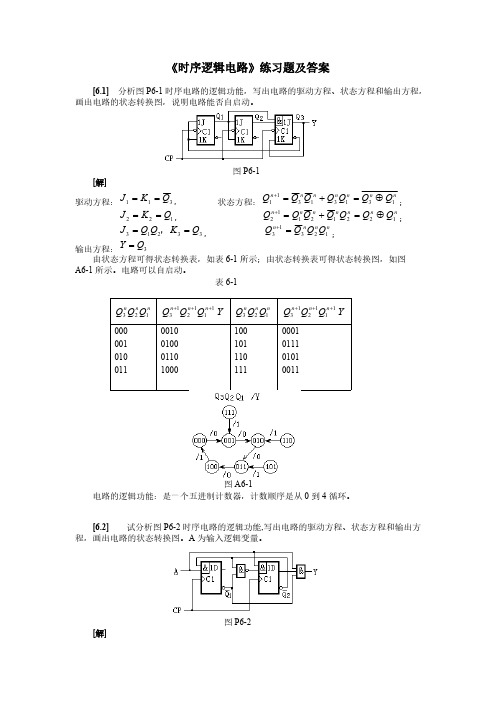

第六章 时序逻辑电路6-1 分析题图6-1所示的同步时序电路，画出状态图。

题图6-1解： 11221211n n n n J K Q T Q Z Q Q ====，，，，11111111212n n n n nn n nQ J Q K Q Q Q Q Q Q +=+=+=+122212n n n n Q T Q Q Q +=⊕=⊕，状态表入答案表6-1所示，状态图如图答案图6-1所示。

答案表6-1答案图6-16-2 分析题图6-2所示的同步时序电路，画出状态图。

题图6-2 解：按照题意，写出各触发器的状态方程入下：11J K A ==，21n J Q =，21K =，1212n n nQ Q Q +=，111n n Q A Q +=⊕状态表入答案表6-2所示，状态图如图答案图6-2所示。

答案表6-2答案图6-2Q 2n Q 1n Q 2n+1 Q 1n+1 Z0 0 0 1 1 0 1 1 0 1 1 1 1 1 0 0 0 0 0 1A Q 2n Q 1n Q 2n+1 Q 1n+1 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 0 1 1 0 0 0 1 0 1 1 0 0 1 0 0CLK D 1D 2D 3Q 3Q 2Q 1Q 2Q 3Q 1Q 1Q 2Q 3&6-3分析题图6-3所示的同步时序电路，画出状态图。

题图6-3解：按照题意，写出各触发器的状态方程入下：1112213232131n n n nn J K T J K Q Q T J Q Q K Q ========1，，， 133********n n n n n n n nQ J Q K Q Q Q Q Q Q +=+=+ 1222132n n n n nQ T Q Q Q Q +=⊕=⊕ 1111111n n n n Q T Q Q Q +=⊕=⊕=答案表6-3答案图6-36-4 在题图6-4所示的电路中，已知寄存器的初始状态Q 1Q 2Q 3=111。

4 62习 题1．解：QQRS3．解： CP =0时，R D =S D =0，Q n+1=Q n ； CP =1时，S R R =D ，S D =S ；1D D n n n n Q S R Q S RSQ S RQ +=+=+=+不管S 、R 输入何种组合，锁存器均不会出现非正常态。

5．解：（1）系统的数据输入建立时间t SUsys =或门的传输延迟+异或门的传输延迟+锁存器的建立时间-与门的传输延迟=t pdOR +t pdXOR + t SU - t pdAND =18ns+22ns+20ns -16 ns =44ns 。

（2）4 63当C =1时， J =X X K = X Q K Q J Q n n n =+=+1 为D 触发器9． 解：当EN =0 ，Q n+1=Q n ；当EN =1，Q n+1=D ，则D EN Q EN Q n n ⋅+⋅=+11，令D EN Q EN D n ⋅+⋅=1即可。

10．解：根据电路波形，它是一个单发脉冲发生器，A 可以为随机信号，每一个A 信号的下降沿后；Q 1端输出一个脉宽周期的脉冲。

12．解：（1）（2）4 6415． 解：X =0时，计至9时置0000：03Q Q LD =，D 3D 2D 1D 0=0000X =1时，计至4时置1011：23Q Q LD =，D 3D 2D 1D 0=10112303Q Q X Q Q X LD +=，D 2=0，D 3=D 1=D 0=X16．解：当片1计数到1001时，置数信号LD 为低电平，这时，再来一个CP 脉冲，下一个状态就进入0000。

应该等到片0和片1的状态同时为1001时，片1的下一个状态才能进入0000。

改进后电路为：对改进后电路的仿真结果：17.解：4 6518．解：19． 解：从图所示电路图可知，S 1S 0=01，根据表4.8-3所示的74LS194功能表，电路处于右移功能。

右移数据输入端的逻辑表达式为：32IR Q Q D =。

第21章 触发器和时序逻辑电路一、填空题1、JK 触发器的特性方程为：=+1n Q ________________________。

2、时钟触发器按照结构和触发方式不同可分为：_________、__________、_________和主从式触发器四种。

3、T 触发器的特性方程为=+1n Q _________________。

4、4个触发器组成的寄存器可以存储__________位二进制数。

5、将JK 触发器的J 端连在Q 端上，K 端接高电平。

假设)(t Q =0，则经过50个CP 脉冲作用后，它的状态)50(+t Q =_____。

6、对于时钟RS 触发器，若要求其输出“0”状态保持不变，则输入的RS 信号应为________。

7、组成计数器的各个触发器的状态能在时钟信号到达时同时翻转,它属于__________ 计数器。

（填“同步”或“异步”）8、当JK 触发器的输入J=1，K=0时，触发器的次态Q n+1=____________。

9、若要构成十二进制计数器，最少要用__________个触发器。

10、构成一个模6的同步计数器最少要________个触发器。

11、一个 JK 触发器有____个稳态，它可存储____位二进制数。

二、选择题1、下列触发器中有空翻现象的是_________。

A 、同步式触发器B 、维持阻塞式触发器C 、主从式触发器D 、边沿式触发器 2、在以下各种电路中，属于时序电路的有__________。

A 、译码器B 、计数器C 、数据选择器D 、编码器 3、JK 触发器当J=K=1时，Q n+1=__________。

A 、0B 、1C 、Q nD 、 Q n4、下列触发器中逻辑功能最多是_______。

A 、J-K 触发器B 、D 触发器C 、T 触发器D 、T ′触发器 5、在CP 有效的情况下，当输入端D=0时，则D 触发器的输出端=+1n Q ________。
