电器产品质检技术复习

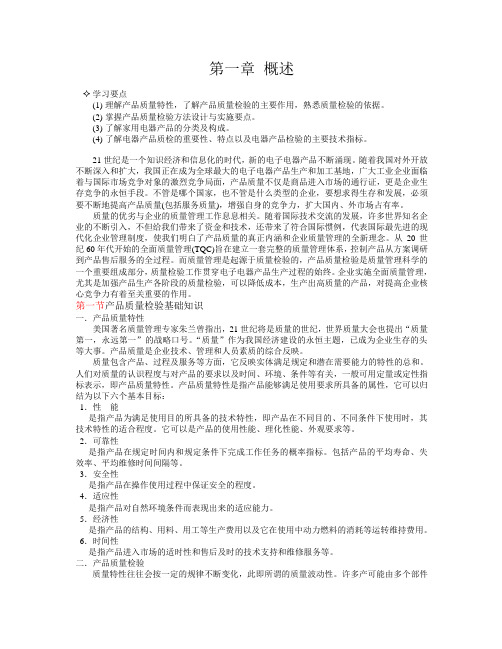

第一章概述学习要点(1)理解产品质量特性，了解产品质量检验的主要作用，熟悉质量检验的依据。

(2)掌握产品质量检验方法设计与实施要点。

(3)了解家用电器产品的分类及构成。

(4)了解电器产品质检的重要性、特点以及电器产品检验的主要技术指标。

21世纪是一个知识经济和信息化的时代，新的电子电器产品不断涌现。

随着我国对外开放不断深入和扩大，我国正在成为全球最大的电子电器产品生产和加工基地，广大工业企业面临着与国际市场竞争对象的激烈竞争局面，产品质量不仅是商品进入市场的通行证，更是企业生存竞争的永恒手段。

不管是哪个国家，也不管是什么类型的企业，要想求得生存和发展，必须要不断地提高产品质量(包括服务质量)，增强自身的竞争力，扩大国内、外市场占有率。

质量的优劣与企业的质量管理工作息息相关。

随着国际技术交流的发展，许多世界知名企业的不断引入，不但给我们带来了资金和技术，还带来了符合国际惯例，代表国际最先进的现代化企业管理制度，使我们明白了产品质量的真正内涵和企业质量管理的全新理念。

从20世纪60年代开始的全面质量管理(TQC)旨在建立一套完整的质量管理体系，控制产品从方案调研到产品售后服务的全过程。

而质量管理是起源于质量检验的，产品质量检验是质量管理科学的一个重要组成部分，质量检验工作贯穿电子电器产品生产过程的始终。

企业实施全面质量管理，尤其是加强产品生产各阶段的质量检验，可以降低成本，生产出高质量的产品，对提高企业核心竞争力有着至关重要的作用。

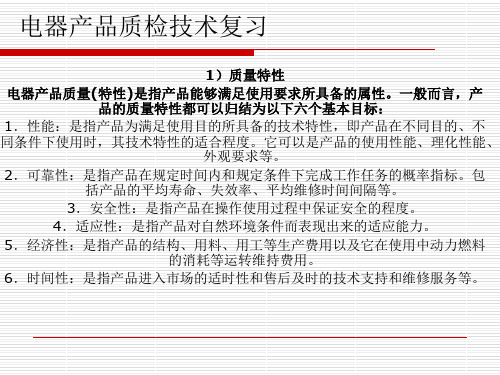

第一节产品质量检验基础知识一．产品质量特性美国著名质量管理专家朱兰曾指出，21世纪将是质量的世纪，世界质量大会也提出“质量第一，永远第一”的战略口号。

“质量”作为我国经济建设的永恒主题，已成为企业生存的头等大事。

产品质量是企业技术、管理和人员素质的综合反映。

质量包含产品、过程及服务等方面，它反映实体满足规定和潜在需要能力的特性的总和。

人们对质量的认识程度与对产品的要求以及时间、环境、条件等有关，一般可用定量或定性指标表示，即产品质量特性。

第三章电气安全原理学习要点(1)了解日用电器安全原理、概念(2)掌握电器安全对电器材料的绝缘、过热、防火等方面的要求(3)理解漏电保护工作原理要保证电器产品安全，首先要弄清楚电器产品有什么危险。

通常来讲，电器安全的内容，应该包括不发生触电、火灾、机械外伤以及对环境和食物的污染等方面。

这不仅在正常使用时要能充分保证安全，而且在误操作或各种故障条件下，也应确保安全。

安全危险种类又可分：①电击危险：人接触带电部件而引起的直接触电，以及由于保护措施失效使产品漏电而引起的间接触电；②火灾危险：产品本身的着火危险以及产品会引起周围环境火灾的危险；③机械危险：由于机械原因对人或周围环境造成的危险；④过热危险：由于产品过热对人、周围环境以及绝缘造成的危险；⑤辐射、有毒物质的危险：由于电器产品产生的电磁波、各种有毒有害物质等对人体或周围环境造成的危险。

电器产品要实现其安全性，就应针对以上设计中危险性作出相应的保护措施，尽量避免这些危险对人以及周围环境造成危害。

经过多年的实践和研究，世界上多数国家都对产品安全要求做出了详细规定，综合各方面的因素以及实际的科技发展水平，制定了相应的产品安全标准，以规范本国电器产品的生产和使用。

本章首先对家用电器安全原理、概念进行阐述，然后分别讨论电器安全对电器材料的绝缘、过热、防火等方面的要求，及漏电保护工作原理。

第一节电气安全原理概述电对人身的危害是多方面的：电流通过人体会造成电击(通称触电)，电的热效应会引起人身灼伤，电的化学效应会使身体上造成电烙印，电磁场的辐射会导致人头晕、乏力等症状。

一．触电触电危险是电器产品最主要的危险之一。

触电对人伤害的严重程度，与通过人体的电流大小和种类、通电时间、电流通过人体的部位和途径以及当时人的生理状况等多种因素有关。

当有电流从外部流向体内，如果其数值很小，仅仅使人能够感觉到刺痛，这个通过人体能引起任何感觉的电流的最小值叫做感知阈。

增大电流，手和脚的肌肉就会发生不自觉的收缩，这个电流的最小值叫做反应阈，一般情况下反应阈是0.5 mA。

电气测试技术—复习1、石英晶体为例简述压电效应产生的原理2、如图所示变压器式传感器差分整流电路全波电压输出原理图，试分析其工作原理。

3、证明①（线性）电位器式传感器由于测量电路中负载电阻R L 带来的负载误差％％＝100111100U U U 0L 0L ⨯⎥⎦⎤⎢⎣⎡+-⨯-=r)-mr(1δ，假设max x R R r =；L max R R m =。

4、试证明热电偶的中间导体定律5、由热电偶工作原理可知，热电偶输出热电势和工作端与冷端的温差有关，在实际的测量过程中，要对热电偶冷端温度进行处理，经常使用能自动补偿冷端温度波动的补偿电桥，如图所示，试分析此电路的工作原理6、测得某检测装置的一组输入输出数据如下：X 0.9 2.5 3.3 4.5 5.7 6.7Y 1.1 1.6 2.6 3.2 4.0 5.0试用最小二乘法拟合直线，求其线性度和灵敏度7、霍尔元件采用分流电阻法的温度补偿电路，如图所示。

试详细推导和分析分流电阻法。

8、采用四片相同的金属丝应变片（K=2），将其贴在实心圆柱形测力弹性元件上。

力F＝1000kg。

圆柱断面半径r=1cm，E=2×107N/cm2,μ=0.3。

求：（1）画出应变片在圆柱上贴粘位置和相应测量桥路原理图；（2）各应变片的应变 的值，电阻相对变化量；（3）若U=6V，桥路输出电压U0；（4）此种测量方式能否补偿环境温度的影响，说明理由。

可以补偿温度误差。

－－＋－）（＝－－＝＝－＝－＝＝＝）（示。

）按题意可知，如图所（解：－－－－)4(mV 22.1U )R RR R (21U )R R R R R R R R (41U 31094.0k R R R R 1012.3k R R R R 1047.0SEF1056.110218.91000SE F 21221144332211042442241331144247231===⨯==⨯==⨯⨯=⨯⨯⨯⨯=∆∆∆∆∆∆ε∆∆ε∆∆μεεπεε9、一台变间隙式平板电容传感器，其极板直径D=8mm ，极板间初始间距d 0=1mm.，极板间介质为空气，其介电常数ε0=8.85×10-12F/m 。

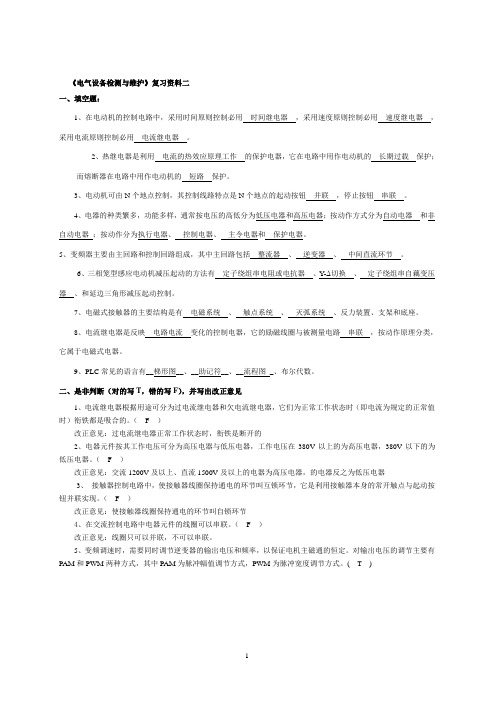

《电气设备检测与维护》复习资料二一、填空题：1、在电动机的控制电路中，采用时间原则控制必用时间继电器，采用速度原则控制必用速度继电器，采用电流原则控制必用电流继电器。

2、热继电器是利用电流的热效应原理工作的保护电器，它在电路中用作电动机的长期过载保护；而熔断器在电路中用作电动机的短路保护。

3、电动机可由N个地点控制，其控制线路特点是N个地点的起动按钮并联，停止按钮串联。

4、电器的种类繁多，功能多样，通常按电压的高低分为低压电器和高压电器；按动作方式分为自动电器和非自动电器；按动作分为执行电器、控制电器、主令电器和保护电器。

5、变频器主要由主回路和控制回路组成，其中主回路包括整流器、逆变器、中间直流环节。

6、三相笼型感应电动机减压起动的方法有定子绕组串电阻或电抗器、Y- 切换、定子绕组串自藕变压器、和延边三角形减压起动控制。

7、电磁式接触器的主要结构是有电磁系统、触点系统、灭弧系统、反力装置、支架和底座。

8、电流继电器是反映电路电流变化的控制电器，它的励磁线圈与被测量电路串联，按动作原理分类，它属于电磁式电器。

9、PLC常见的语言有__梯形图__、__助记符__、__流程图 _、布尔代数。

二、是非判断（对的写T，错的写F），并写出改正意见1、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。

（ F ）改正意见：过电流继电器正常工作状态时，衔铁是断开的2、电器元件按其工作电压可分为高压电器与低压电器，工作电压在380V以上的为高压电器，380V以下的为低压电器。

（ F ）改正意见：交流1200V及以上、直流1500V及以上的电器为高压电器，的电器反之为低压电器3、接触器控制电路中，使接触器线圈保持通电的环节叫互锁环节，它是利用接触器本身的常开触点与起动按钮并联实现。

（ F ）改正意见：使接触器线圈保持通电的环节叫自锁环节4、在交流控制电路中电器元件的线圈可以串联。

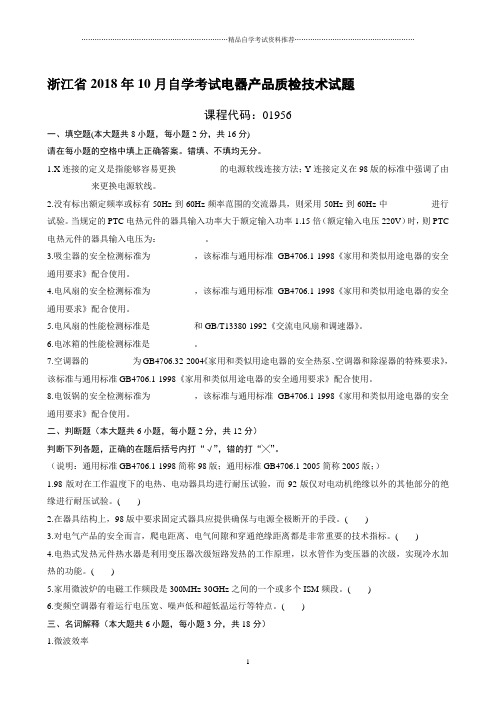

浙江省2018年10月自学考试电器产品质检技术试题课程代码：01956一、填空题(本大题共8小题，每小题2分，共16分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.X连接的定义是指能够容易更换__________的电源软线连接方法；Y连接定义在98版的标准中强调了由__________来更换电源软线。

2.没有标出额定频率或标有50Hz到60Hz频率范围的交流器具，则采用50Hz到60Hz中__________进行试验。

当规定的PTC电热元件的器具输入功率大于额定输入功率1.15倍（额定输入电压220V）时，则PTC 电热元件的器具输入电压为：__________。

3.吸尘器的安全检测标准为__________，该标准与通用标准GB4706.1-1998《家用和类似用途电器的安全通用要求》配合使用。

4.电风扇的安全检测标准为__________，该标准与通用标准GB4706.1-1998《家用和类似用途电器的安全通用要求》配合使用。

5.电风扇的性能检测标准是__________和GB/T13380-1992《交流电风扇和调速器》。

6.电冰箱的性能检测标准是__________。

7.空调器的__________为GB4706.32-2004《家用和类似用途电器的安全热泵、空调器和除湿器的特殊要求》，该标准与通用标准GB4706.1-1998《家用和类似用途电器的安全通用要求》配合使用。

8.电饭锅的安全检测标准为__________，该标准与通用标准GB4706.1-1998《家用和类似用途电器的安全通用要求》配合使用。

二、判断题（本大题共6小题，每小题2分，共12分）判断下列各题，正确的在题后括号内打“√”，错的打“╳”。

（说明：通用标准GB4706.1-1998简称98版；通用标准GB4706.1-2005简称2005版；）1.98版对在工作温度下的电热、电动器具均进行耐压试验，而92版仅对电动机绝缘以外的其他部分的绝缘进行耐压试验。

电气设备检修（下）期末复习1、二次设备：指用于对电力系统及一次设备的工况进行监测、控制、调节和保护的低压电气设备。

2、二次回路：由互感器二次绕组的出线以及直流回路，按照一定的要求连接在一起，构成的电路。

3、二次回路通常包括：交流电压回路、交流电流回路、控制回路、调节回路、信号回路、操作电源、保护回路等。

4、相对编号法：当甲、乙两个设备需要互相连接时，在甲设备的接线柱上写上乙设备的编号及具体接线柱的标号，而在乙设备的接线柱上写上甲设备的编号及具体的接线柱标号，这种相互对应的编号方法称为相对编号法。

5、发电厂及变电站的直流负荷，按其用电特性的不同分为：a.经常性负荷（信号灯、控制及保护用正常电源，记录仪表以及常明灯等）b.事故性负荷（各类直流油泵，事故照明，交流不停电电源，事故停电过程中的断路器跳合闸负荷，事故停电过程中的控制、信号、自动装置和保护装置等负荷）c.冲击性负荷（断路器合闸时的冲击电流和当时所承受的其它负荷电流【包括经常负荷与事故负荷】的总和）6、蓄电池的自放电现象：蓄电池未使用时自行放电的现象。

7、充电—放电运行方式：将充好电的蓄电池组接在直流母线上对直流负荷供电，同时断开充电装置，当蓄电池放电到期容量的75%-80%时，为保证供电的可靠性，即自行停止放电准备充电，改由下一组蓄电池供电。

8、浮充电运行方式：将充好电的蓄电池组与浮充电整流器并联工作，平时由整流器供给直流负荷用电，并以较小的充电电流向蓄电池浮充电，以补充蓄电池的自放电，使蓄电池处于满充电状态。

当出现故障时由蓄电池供电，保证供电不中断。

9、直流系统发生接地的危害：发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。

当两极同时接地时，就会使保护误动作而造成断路器跳闸。

11、判断接地极：a.如果正极对地电压升高或等于母线电压，则为负极绝缘电阻降低或接地；b.如果负极对地电压升高或等于母线电压，则为正极绝缘降低或接地。

一、问答题1、简述低压电器产品常规试验的定义、目的和类别。

答：常规试验是出厂试验中的一种，常规试验项目是指产品出厂前制造厂必须在每台产品上进行的试验项目和检查项目，其目的是检验材料、装配上的缺陷，以判断其是否符合相关标准的规定。

其一般类别为：动作范围的验证试验；介电能力试验。

2、叙述电气间距和爬电距离的定义及区别。

答：电气间隙是指具有电位差的两个导电部件间的最短直线距离。

爬电距离是指具有电位差的两个导电部件间的沿绝缘材料表面的最短距离。

3、叙述低压电器一般检查的项目包括哪些内容？答：外观检查、安装检查、外形及安装尺寸检查、操动力检查、电气间隙和爬电距离检查、触头参数检查及要求部件接触良好的检查等。

4、为什么大多数交流接触器在常温和极限温度下的吸合电压变化不大？答：因为电磁系统的吸合安匝（IN）决定于电磁系统的材料、尺寸、气隙的大小以及反作用力的大小。

而吸合安匝和吸合电流都是一个固定值，与周围空气温度无关。

同样，线圈的电抗也与周围空气温度无关。

而对于大多数具有交流电压线圈的接触器，共线圈电抗XL要比线圈的电阻R大得多，即XL》R。

所以当周围空气温度变化时，电阻R虽有所变化，但因XL》R，故吸合电压Ux变化很小。

5、如何判断吸合电压试验与释放电压试验结果是否合格？答：吸合电压试验：试品在最高周围空气温度下线圈电阻为热态时进行6～20次吸合电压试验，每一次吸合电压值都不应超过规定的下限值85%Us;在相同条件下，对试品施加110%Us电压进行6～20次试验，每一次试验试品均应可靠吸合，则该试品的吸合电压试验合格。

释放电压试验：在最低周围空气温度下，线圈电阻为冷态时对试品进行2～6次释放电压试验，每一次释放电压值应不大于75%Us且不小于20%Us（交流）或10%Us，则该试品的释放电压试验合格。

6、叙述电器在直流或交流工作时发热的原因？答：电器在工作时，由于电流通过导体和线圈而产生电阻损耗；对于交流，由于交变电磁场的作用，还会在铁磁体内产生涡流损耗和磁滞损耗，在绝缘体内产生介质损耗。

电子质检考试题目和答案一、单项选择题（每题2分，共20分）1. 电子质检中，对于电阻的检测，以下哪种方法是错误的？A. 使用万用表测量电阻值B. 使用电阻测试仪测量电阻值C. 使用电压表测量电阻值D. 观察电阻的颜色编码判断阻值答案：C2. 在电子质检过程中，对于电路板的检查，以下哪项不是必要的？A. 检查电路板上的焊点是否牢固B. 检查电路板上是否有短路现象C. 检查电路板上是否有灰尘D. 检查电路板上是否有腐蚀现象答案：C3. 电子质检中，对于电容器的检测，以下哪种方法是错误的？A. 使用电容表测量电容量B. 使用万用表测量电容器的充放电时间C. 使用电压表测量电容器的充放电时间D. 观察电容器的外观是否有膨胀或泄漏答案：C4. 在电子质检中，对于二极管的检测，以下哪种方法是错误的？A. 使用万用表的二极管测试功能B. 观察二极管的颜色编码判断极性C. 使用电压表测量二极管的正向压降D. 使用万用表测量二极管的反向电流答案：C5. 电子质检中，对于晶体管的检测，以下哪种方法是错误的？A. 使用万用表测量晶体管的放大倍数B. 使用晶体管测试仪测量晶体管的特性C. 使用电压表测量晶体管的集电极电流D. 观察晶体管的外观是否有损坏答案：C6. 在电子质检过程中，对于集成电路的检查，以下哪项不是必要的？A. 检查集成电路的引脚是否弯曲B. 检查集成电路的引脚是否氧化C. 检查集成电路的封装是否完整D. 检查集成电路的内部结构答案：D7. 电子质检中，对于电感器的检测，以下哪种方法是错误的？A. 使用电感表测量电感值B. 使用万用表测量电感器的电阻C. 使用电压表测量电感器的电流D. 观察电感器的外观是否有损坏答案：C8. 在电子质检过程中，对于连接器的检查，以下哪项不是必要的？A. 检查连接器的接触是否良好B. 检查连接器的插拔是否顺畅C. 检查连接器的外壳是否有裂缝D. 检查连接器的内部是否有短路现象答案：D9. 电子质检中，对于开关的检测，以下哪种方法是错误的？A. 使用万用表测量开关的通断状态B. 观察开关的外观是否有损坏C. 使用电压表测量开关的接触电压D. 检查开关的操作是否灵活答案：C10. 在电子质检过程中，对于显示器的检查，以下哪项不是必要的？A. 检查显示器的亮度是否均匀B. 检查显示器的对比度是否合适C. 检查显示器的响应时间是否达标D. 检查显示器的内部电路板是否有短路现象答案：D二、多项选择题（每题3分，共15分）11. 电子质检中，对于电阻的检测，以下哪些方法是正确的？A. 使用万用表测量电阻值B. 使用电阻测试仪测量电阻值C. 使用电压表测量电阻值D. 观察电阻的颜色编码判断阻值答案：ABD12. 在电子质检过程中，对于电路板的检查，以下哪些项是必要的？A. 检查电路板上的焊点是否牢固B. 检查电路板上是否有短路现象C. 检查电路板上是否有灰尘D. 检查电路板上是否有腐蚀现象答案：ABD13. 电子质检中，对于电容器的检测，以下哪些方法是正确的？A. 使用电容表测量电容量B. 使用万用表测量电容器的充放电时间C. 使用电压表测量电容器的充放电时间D. 观察电容器的外观是否有膨胀或泄漏答案：ABD14. 在电子质检中，对于二极管的检测，以下哪些方法是正确的？A. 使用万用表的二极管测试功能B. 观察二极管的颜色编码判断极性C. 使用电压表测量二极管的正向压降D. 使用万用表测量二极管的反向电流答案：ABD15. 电子质检中，对于晶体管的检测，以下哪些方法是正确的？A. 使用万用表测量晶体管的放大倍数B. 使用晶体管测试仪测量晶体管的特性C. 使用电压表测量晶体管的集电极电流D. 观察晶体管的外观是否有损坏答案：ABD三、判断题（每题2分，共20分）16. 电子质检中，对于电阻的检测，可以使用电压表测量电阻值。

浙江省2018年10月自学考试电器产品质检技术试题课程代码：01956一、单项选择题(本大题共6小题，每小题2分，共12分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．将产品放置在平面倾斜一定角度的台座上，将此平面慢慢旋转，检查其是否移动或翻转的试验是（）A.耐久性试验B.稳定性试验C.老化试验D.非正常试验2．仅靠基本绝缘的I类电器带电部件与外壳之间的绝缘电阻不小于（）A.2MΩB.5MΩC.7MΩD.10MΩ3．下列______作为电饭锅的限温元件使用？（）A.磁性温控元件B.双金属温控元件C.电子式温控元件D.超温保护器4．洗衣机的洗净比和含水率检验时不需要下列______仪器。

（）A.电子秤B.白度计C.参比机D.比色仪5．IEC认为______为不可摆脱工频电流的下限值。

（）A.5mAB.10mAC.20mAD.100mA6．热电偶可用来测量（）A.电压B.风量C.温度D.电流二、判断题（本大题共6小题，每小题2分，共12分）判断下列各题，正确的在题后括号内打“√”，错的打“╳”。

1．家用电器检测时，不管被测器具的特殊要求是什么年份的版本，其通用要求标准均采用最新版本与之配套使用。

（）12．带有控制器或开关装置的器具，如果它们的整定位置可以由用户改动，则应将这些控制器或装置调到最不利的整定位置上进行试验。

（）3．某家用电器正常使用时是安全的，但在人为错误操作时的情况下可能会发生火灾或电击现象，可认为产品没有安全问题，但应加强用户的使用培训。

（）4．不管是贮水式热水器还是快热式热水器都具有加热元件。

（）5．吸尘器属于电动类电器。

（）6．按防触电分类可将电器分为耐潮、耐湿型电器。

（）三、填空题(本大题共5小题，每小题2分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.微波炉的微波泄漏主要来自__________、观察窗及排气口等部件。
