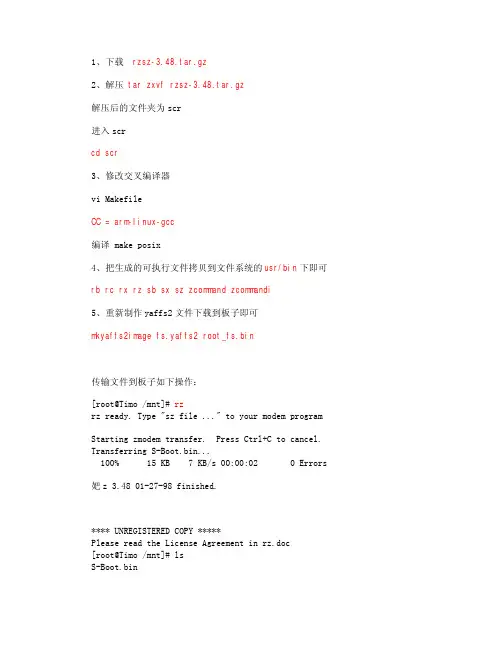

linux在TQ2440上移植5--移植串口传输协议

linux在TQ2440上移植5--移植串口传输协议

1、下载rzsz-3.48.tar.gz2、解压tar zxvf rzsz-3.48.tar.gz解压后的文件夹为scr进入scrcd scr3、修改交叉编译器vi MakefileCC = arm-linux-gcc编译 make posix4、把生成的可执行文件拷贝到文件系统的usr/bin下即可rb rc rx rz sb sx sz zcommand zcommandi5、重新制作yaffs2文件下载到板子即可mkyaffs2image fs.yaffs2 root_fs.bin传输文件到板子如下操作：[root@Timo /mnt]# rzrz ready. Type "sz file ..." to your modem programStarting zmodem transfer. Press Ctrl+C to cancel. Transferring S-Boot.bin...100% 15 KB 7 KB/s 00:00:02 0 Errors 妑z 3.48 01-27-98 finished.**** UNREGISTERED COPY *****Please read the License Agreement in rz.doc[root@Timo /mnt]# lsS-Boot.binQQ:917603226,danpianjikaifa@学习视频，电子元件选型指导，PLC 学习指导以及PLC 和DCS 周边产品开发韦东山老师的视频下载地址2440/file/f9beed69b0#.avi QQ:917603226/file/f9690fdc25#第2课QQ:917603226_GPIO实验.avi QQ:917603226/file/f91dd8f3b7#第3课QQ:917603226_存储管理器实验.aviQQ:917603226/file/f926fbcd6#第4课QQ:917603226_MMU实验.aviQQ:917603226/file/f98ccea8a4#第5课QQ:917603226_NAND_FLASH控制器.aviQQ:917603226/file/f9d6474d48#第6课QQ:917603226_中断控制器.aviQQ:917603226/file/f9657f8c96#.aviQQ:917603226/file/t9aa118d81#/file/t9e1c4044e#.aviQQ:917603226/file/t963cbbde3#第9课QQ:917603226第2节_u-boot分析之Makefile结构分析.aviQQ:917603226/file/t9de4dd17f#第9课QQ:917603226第3节_u-boot分析之源码第1阶段.aviQQ:917603226/file/t922115ff9#第9课QQ:917603226第3节_u-boot分析之源码第2阶段.aviQQ:917603226/file/t9114550f1#第9课QQ:917603226第4节_u-boot分析之u-boot命令实现.aviQQ:917603226/file/t99a6e0f29#第9课QQ:917603226第5节_u-boot分析_uboot启动内核.aviQQ:917603226/file/t9820a106e#第10课QQ:917603226第1节_内核启动流程分析之编译体验.aviQQ:917603226/file/t96fa8dc6f#第10课QQ:917603226第2节_内核启动流程分析之配置.aviQQ:917603226/file/t9aa094b45#第10课QQ:917603226第3节_内核启动流程分析之Makefile.aviQQ:917603226/file/t9f4a7ca84#第10课QQ:917603226第4节_内核启动流程分析之内核启动.aviQQ:917603226/file/t9dee089e3#第11课QQ:917603226第1节_构建根文件系统之启动第1个程序.aviQQ:917603226/file/t9d5172739#第11课QQ:917603226第2节_构建根文件系统之init进程分析.aviQQ:917603226/file/t9e7c46b97#第11课QQ:917603226第3节_构建根文件系统之busybox.aviQQ:917603226第 1 页/file/t921e24b83#.aviQQ:917603226/file/f5136718a8#动程序之概念介绍.aviQQ:917603226/file/f57b7907fe#动程序之LED驱动程序_编写编译.aviQQ:917603226 /file/f520effad5#第12课QQ:917603226第2.2节_字符设备驱动程序之LED驱动程序_测试改进.aviQQ:917603226 /file/f52e270acc#第12课QQ:917603226第2.3节_字符设备驱动程序之LED驱动程序_操作LED.aviQQ:917603226 /file/f51a13dc93#第12课QQ:917603226第3节_字符设备驱动程序之查询方式的按键驱第 2 页QQ:917603226,danpianjikaifa@学习视频，电子元件选型指导，PLC 学习指导以及PLC 和DCS 周边产品开发TQ2440开发大全下载linux-2.6.35.3在TQ2440上移植1--建立自己的板子.pdf/source/3227941linux在TQ2440上移植2--Nandflash驱动，MTD分区.pdf/source/3227943linux在TQ2440上移植3--yaffs2+文件系统移植.pdf/source/3227944linux在TQ2440上移植4--yaffs2文件系统制作.pdf/source/3227947linux在TQ2440上移植5--移植串口传输协议.pdf/source/3227948linux在TQ2440上移植6--完善串口驱动.pdf/source/3227950linux在TQ2440上移植7--完善实时时钟RTC.pdf/source/3227951linux在TQ2440上移植8--启动看门狗+.pdf/source/3227965linux在TQ2440上移植9--添加触摸屏.pdf/source/3227952linux在TQ2440上移植10--完善网卡驱动.pdf/source/3227955linux在TQ2440上移植11--完善声卡驱动.pdf/source/3227956linux在TQ2440上移植12--完善SDMMC卡驱动.pdf/source/3227958bootloader编写指南.pdf/source/3227040第 1 页U-boot1.1.6的移植step by step(TQ2440).pdf/source/3227044U-boot1[1][1][1].1.6的移植(TQ2440).pdf/source/3227049/source/3227049U-BOOT-2010.06移植到TQ2440.pdf/source/3227052uboot讲义.pdf/source/3227054uboot阶段1(汇编部分)详细分析.pdf/source/3227057uboot使用说明.pdf/source/3227058Uboot学习笔记.pdf/source/3227060U-boot源代码分析.pdf/source/3227062Uboot源码阅读笔记.pdf/source/3227064在uboot上制作logo的实验.ppt/source/3227067UBOOT之Makefile详解.doc/source/3227068基于TQ2440和Qt的Mp3设计.doc/source/3227074ARM9硬件接口学习之一_WatchDog.pdf/source/3229021ARM9硬件接口学习之二_RTC.pdf/source/3229025.第 2 页ARM9硬件接口学习之三_GPIO.pdf/source/3229026ARM9硬件接口学习之四_CLOCK.pdf/source/3229028ARM9硬件接口学习之五_UART.pdf/source/3229030tq2440ARM学习1/source/3229044ARM学习3流水灯实验.pdf/source/3229048ARM学习4在ADS1.2中新建自己的工程.pdf/source/3229051ARM学习5实现电子相框功能及LCD屏显试验中两个问题/source/3229053ARM学习6LCD屏显实现科比投篮的动画.pdf/source/3229057ARM学习7对于科比投篮实验的轨迹分析.pdf/source/3229058ARM学习8对于画线函数Glib_Line算法的研究.pdf/source/3229059ARM学习14S3C2440 IO口的总结.pdf/source/3229060[原创]自己动手编写嵌入式Bootloader之（1）.pdf/source/3230747[原创]自己动手编写嵌入式Bootloader之（2）.pdf/source/3230136[原创]自己动手编写嵌入式Bootloader之（3）.pdf/source/3230137uC_OS-II实验指导书.pdf第 3 页/source/3231958Ucos_II2.52 源码中文译注.pdf/source/3231960UCOS-II API 参考手册.pdf/source/3231962第 4 页TQ2440裸机开发试验大全TQ2440裸机开发试验之ADC/source/3311703TQ2440裸机开发试验之ebook/source/3311704TQ2440裸机开发试验之interrupt/source/3311708TQ2440裸机开发试验之Mmu_Nand/source/3311761TQ2440裸机开发试验之Mmu_Nand/source/3311763TQ2440裸机开发试验之Nand_1/source/3311765TQ2440裸机开发试验之power_stop/source/3311770TQ2440裸机开发试验之PWM/source/3311772TQ2440裸机开发试验之RTC_LCD/source/3311777TQ2440裸机开发试验之Touch_Panel/source/3311778TQ2440裸机开发试验之UART/source/3311780TQ2440裸机开发试验之write_bios/source/3311783第1篇基础篇第1章Linux简介1．1 Linux系统概述1．2 Linux图形界面操作1．3 Linux字符界面操作1．4 Shell脚本编程基础第1章Linux简介.pdf/source/3312215新手学linux C编程第1章视频/v_show/id_XMjcwMDAxNjYw.html 第2章C语言基础2．1 C语言概述2．2 数据类型、运算符和表达式2．3 基本语句2．4 数组2．5 预处理第2章C语言基础.pdf/source/3312221新手学linux C编程第2章配套源码，可成功运行.rar /source/3312253新手学linux C编程第2章视频/v_show/id_XMjcwMDAxODY0.html第3章指针、函数及自定义数据类型3．1 指针.3．2 函数3．3 结构体、共用体和枚举第3章指针、函数及自定义数据类型.pdf/source/3312229新手学linux C编程第3章配套源码，可成功运行.rar /source/3312254新手学linux C编程第3章视频/v_show/id_XMjcwMDAyMTAw.html第4章数据结构4．1 线性表4．2 栈4．3 队列4．4 二叉树4．5 查找4．6 排序第4章数据结构.pdf/source/3312230新手学linux C编程第4章配套源码，可成功运行.rar /source/3312255第5章文本编辑器5．1 vi编辑器的基本使用5．2 vi编辑器之程序编辑5．3 emacs编辑器的基本使用第5章文本编辑器.pdf/source/3312231新手学linux C编程第5章视频/v_show/id_XMjcwMDA0ODI4.html第6章GCC编译器6．1 GCC简介6．2 GCC的安装6．3 GCC常用选项第6章GCC编译器.pdf/source/3312234新手学linux C编程第6章配套源码，可成功运行.rar /source/3312256新手学linux C编程第6章视频/v_show/id_XMjcwMDA1OTA4.html第7章调试工具7．1 GDB简介及安装7．2 GDB常用命令7．3 GDB调试实例第7章调试工具.pdf/source/3312235新手学linux C编程第7章视频/v_show/id_XMjcwMDA2MDI0.html第9章LinuxC基本应用9．1 字符串操作9．2 数据转换9．3 内存分配与释放9．4 时间和日期9．5 其他应用第9章Linux C基本应用.pdf/source/3312239新手学linux C编程第9章视频/v_show/id_XMjcwMDA2Mjk2.html第10章文件系统缔程10．1 Linux文件系统简介10．2 文件的基本操作10．3 文件的属性10．4 目录文件的操作第10章文件系统编程.pdf/source/3312240新手学linux C编程第10章配套源码，可成功运行.rar /source/3312260新手学linux C编程第10章视频/v_show/id_XMjcwMDA2NDMy.html第11章标准输入输出11．1 标准输入输出的基本操作11．2 非格式化输入输出11．3 格式化输入输出第11章标准输入输出.pdf/source/3312242新手学linux C编程第11章配套源码，可成功运行.rar /source/3312261新手学linux C编程第11章视频/v_show/id_XMjcwMDA2NTYw.html第12章进程操作12．1 进程的概念12．2 Linux进程12．3 进程创建与控制12．4 守护进程第12章进程操作.pdf/source/3312246新手学linux C编程第12章配套源码，可成功运行.rar /source/3312263第13章进程间通信13．1 管道13．2 信号13．3 消息队列13．4 信号量13．5 共享内存第13章进程间通信.pdf/source/3312247新手学linux C编程第13章配套源码，可成功运行.rar /source/3312266新手学linux C编程第13章视频/v_show/id_XMjcwMDA3NDU2.html第14章多线程编程14．1 线程的基本概念14．2 线程的基本操作14．3 线程的同步第14章多线程编程.pdf/source/3312248新手学linux C编程第14章配套源码，可成功运行.rar /source/3312268新手学linux C编程第14章视频/v_show/id_XMjcwMDA3NTU2.html第15章网络编程15．1 网络基础知识15．2 套接字编程基础15．3 服务器模型15．4 域名系统第15章网络编程.pdf/source/3312249新手学linux C编程第15章配套源码，可成功运行.rar /source/3312269新手学linux C编程第15章视频/v_show/id_XMjcwMDA4ODky.html第16章Linux GUI编程16．1 GTK+／Gnome开发简介16．2 常用GTK+构件16．3 GUI生成器Glade第16章Linux GUI编程.pdf/source/3312250新手学linux C编程第16章配套源码，可成功运行.rar/source/3312270新手学linux C编程第16章视频/v_show/id_XMjcwMDA5MTAw.html第17章案例1：Linux命令实现17．1 功能与参数介绍17．2 主函数代码分析17．3 其他函数代码分析第17章案例1：Linux命令实现.pdf/source/3312251新手学linux C编程第17章配套源码，可成功运行.rar /source/3312271新手学linux C编程第17章视频/v_show/id_XMjcwMDA5MjI4.html第18章案例2：客户端／服务器端程序18．1 服务器端程序设计18．2 客户端程序设计第18章案例2：客户端.pdf/source/3312252新手学linux C编程第18章配套源码，可成功运行.rar /source/3312273新手学linux C编程第18章视频/v_show/id_XMjcwMDA5Mzc2.htmlallegro使用经验大全allegro16[1].3版之建立板框(很精彩的图文解释).pdf/source/3313999allogro布线及检查规则设置.pdf/source/3314028allegro中怎么样画原形的板框！.pdf/source/3314027Allegro中如何导入DXF文件.pdf/source/3314024Allegro中丝印及文字的调整管理技巧.pdf/source/3314025allegro怎么样复制板框到另外一块中.pdf/source/3314022Allegro修改元件封装管脚序号.pdf/source/3314020allegro导出dxf文件的方法与步骤.pdf/source/3314018allegro板框设置方法.pdf/source/3314015Allegro 电源，地层分割方法.pdf/source/3314011allegro 导入DXF时/source/3314009allegro allegro使用汇总.pdf/source/3314001怎样在ALLEGRO PCB中修改Net及添加Net.pdf/source/3314037在用ALLEGRO自作PCB时出现过过孔上焊盘而不报错的现象.pdf /source/3314034如何在allegro中更换元件封装.pdf/source/3314032如何看到pin number，并修改它.pdf/source/3314030Cadence中的allegro软件的sub-drawing的用法.pdf/source/3314029allogro布线及检查规则设置.pdf/source/3314028第 1 页做C++的朋友过来看看了啊WINDOWS核心编程.rar/source/3314308vs2008中文教程.rar/source/3314303Visual C++技术内幕第5版.rar/source/3314299MFC深入浅出.rar/source/3314291C++高级参考手册/source/3314289C++Primer第四版中文版(电子版).rar/source/3314286C#完全手册.pdf/source/3314282第 1 页（VB精彩应用之实例001）仿瑞星小狮子界面.rar/source/3321477（VB精彩应用之实例002）控制其他程序成为自己的子窗体.rar/source/3321478（VB精彩应用之实例003）在任务栏上加上程序图标.rar/source/3321479（VB精彩应用之实例004）获取运行程序（控件）名称和内容.rar/source/3321481（VB精彩应用之实例005）锁住Windows直到输入正确的口令.rar/source/3321483（VB精彩应用之实例006）禁止创建快捷方式出现“快捷方式”四个字.rar /source/3321484（VB精彩应用之实例007）更改墙纸显示方式.rar/source/3321486（VB精彩应用之实例008）在任务栏中禁用右键快捷菜单.rar/source/3321488（VB精彩应用之实例009）判断桌面大小.rar/source/3321492（VB精彩应用之实例010）改变Windows图标大小.rar/source/3321495（VB精彩应用之实例011）修改桌面图标背景.rar/source/3321496（VB精彩应用之实例012）动态卷帘式窗体演示.rar/source/3321498（VB精彩应用之实例013）自动更换墙纸.rar/source/3321499（VB精彩应用之实例014）设置窗口在屏幕中的位置.rar/source/3321501（VB精彩应用之实例015）设置窗口置前、置后.rar/source/3321502VB精彩应用之实例016）闪烁窗体标题栏.rar/source/3321504VB精彩应用之实例017）智能窗体放大器.rar/source/3321505（VB精彩应用之实例019）椭圆形窗体.rar/source/3321509（VB精彩应用之实例020）透明窗体.rar/source/3321510（VB精彩应用之实例021）透明窗体动画.rar/source/3321512（VB精彩应用之实例022）动态半透明窗体.rar/source/3321513（VB精彩应用之实例023）关于窗体.rar/source/3321514（VB精彩应用之实例024）MDI窗体.rar/source/3321515（VB精彩应用之实例025）背景渐变的窗体.rar第 1 页/source/3321516（VB精彩应用之实例026）窗体动态形状转换.rar/source/3321517（VB精彩应用之实例027）关闭窗口前提示.rar/source/3321518（实例028）窗体文字效果.rar/source/3321520VB精彩应用之实例029）鼠标右键弹出菜单.rar/source/3321521（VB精彩应用之实例030）带图标的菜单.rar/source/3321522（VB精彩应用之实例032）屏蔽关闭、最大化、最小化按钮.rar /source/3321524（VB精彩应用之实例033）显示多列菜单.rar/source/3321525（VB精彩应用之实例034）List列表拒绝添加重复信息.rar/source/3321527（VB精彩应用之实例035）控件大小随窗体的改变而改变.rar /source/3321530VB精彩应用之实例036）在TextBox中设置新的系统功能菜单.rar /source/3321531（VB精彩应用之实例037）动态改变控件尺寸.rar/source/3321532（VB精彩应用之实例038）程序运行时智能增减控件.rar/source/3321533第 2 页。

软件安装与调试操作手册

软件安装与调试操作手册

软件安装与调试操作手册第1章软件概述与准备工作 (3)1.1 软件简介 (3)1.2 系统要求 (3)1.3 安装前的准备工作 (4)第2章软件安装流程 (4)2.1 安装步骤 (4)2.1.1 软件 (4)2.1.2 解压安装包 (4)2.1.3 启动安装程序 (4)2.1.4 阅读并同意许可协议 (4)2.1.5 选择安装路径 (4)2.1.6 配置安装选项（见2.2节） (4)2.1.7 开始安装 (4)2.1.8 完成安装 (5)2.2 安装选项说明 (5)2.2.1 典型安装 (5)2.2.2 定制安装 (5)2.2.3 卸载旧版本 (5)2.2.4 创建桌面快捷方式 (5)2.2.5 添加到PATH环境变量 (5)2.3 首次运行配置 (5)2.3.1 启动软件 (5)2.3.2 语言选择 (5)2.3.3 登录账户 (5)2.3.4 配置软件选项 (5)2.3.5 完成配置 (5)第3章环境变量设置 (6)3.1 环境变量概述 (6)3.2 设置环境变量 (6)3.2.1 操作系统环境变量 (6)3.2.2 软件依赖环境变量 (6)3.3 常见问题解决 (7)3.3.1 环境变量不生效 (7)3.3.2 路径问题 (7)3.3.3 权限问题 (7)3.3.4 软件依赖环境变量缺失 (7)第4章软件功能模块介绍 (7)4.1 模块概述 (7)4.1.1 模块划分原则 (7)4.1.2 模块功能简述 (7)4.2 模块功能详细介绍 (8)4.2.2 数据处理模块 (8)4.2.3 业务逻辑模块 (8)4.2.4 系统管理模块 (8)4.2.5 接口模块 (9)4.3 模块间关联关系 (9)第5章软件基本操作 (9)5.1 界面布局与功能 (9)5.1.1 界面布局 (9)5.1.2 功能概述 (10)5.2 常用操作指南 (10)5.2.1 文件操作 (10)5.2.2 编辑操作 (10)5.2.3 视图控制 (10)5.3 快捷键说明 (11)第6章调试工具与技巧 (11)6.1 调试概述 (11)6.2 调试工具的使用 (11)6.2.1 通用调试工具 (11)6.2.2 专用调试工具 (12)6.3 常见问题定位与解决 (12)6.3.1 编译错误 (12)6.3.2 运行时错误 (12)6.3.3 功能问题 (12)6.3.4 网络问题 (12)第7章软件配置与优化 (13)7.1 软件配置文件 (13)7.1.1 配置文件概述 (13)7.1.2 配置文件类型 (13)7.1.3 配置文件位置 (13)7.2 参数设置与调整 (13)7.2.1 参数设置原则 (13)7.2.2 常用参数设置 (13)7.3 功能优化建议 (14)7.3.1 系统层面优化 (14)7.3.2 软件层面优化 (14)7.3.3 网络层面优化 (14)第8章数据备份与恢复 (14)8.1 备份概述 (14)8.2 备份操作步骤 (14)8.3 恢复操作步骤 (15)第9章软件更新与升级 (15)9.1 更新概述 (15)9.2 手动更新操作 (16)9.2.2 更新 (16)9.2.3 安装更新 (16)9.3 自动更新设置 (16)9.3.1 打开自动更新设置 (16)9.3.2 设置自动更新参数 (16)9.3.3 保存设置 (16)第10章售后服务与支持 (17)10.1 技术支持渠道 (17)10.1.1 在线客服支持 (17)10.1.2 邮件支持 (17)10.1.3 电话支持 (17)10.1.4 远程协助 (17)10.2 常见问题解答 (17)10.2.1 软件安装问题 (17)10.2.2 软件运行问题 (17)10.2.3 功能使用问题 (18)10.3 软件更新与维护策略 (18)10.3.1 软件更新 (18)10.3.2 软件维护 (18)第1章软件概述与准备工作1.1 软件简介本章主要对即将安装和调试的软件进行概述。

第7章 PLC编程软件—STEP 7-MicroWIN

第7章 PLC编程软件—STEP 7-MicroWIN

7.7 STEP 7-Micro/WIN仿真软件指南 7.7.1 仿真软件简介
7.5.2 程序的下载及上载
图7-28 下载对话框
7.5.3 程序的运行调试
1．程序的运行
当正确下载程序后，将CPU面板上的 工作模式开关拨到RUN位置，CPU开始运 行用户程序。 PLC有两种工作模式：STOP（停止态监控 ① 正在扫描程序时，电源母线显示为蓝色； ② 图形中的能流用蓝色表示； ③ 触点与触点接通时，指令会显示为蓝色；
2．非致命错误
（1）运行程序错误 在程序的正常运行中，可能会产生非 致命错误（如寻址错误）。 在这种情况下，CPU产生一个非致命 运行时刻错误代码。
（2）编译规则错误
当下载一个程序时，CPU将编译该程序。 如果CPU发现程序违反编译规则（如非法 指令），那么CPU就会停止下载程序，并生成 一个非致命编译规则错误代码。
第2步，使用默认的安装语言（英语），单击 “确定”按钮。 第3步，按照安装提示，单击“next”按钮， 当出现许可协议时，单击“yes”按钮。 第4步，选择安装文件的目标文件夹，单击 “next”按钮。
第5步，安装过程出现如图7-2所示“Set PG/ PC Interface”（设置编程器/计算机接口）对 话框，该对话框用于设置通信参数，可以在安 装时设置，也可以在安装后设置，设置方法见 7.5.1小节。在这里我们关闭该对话框，在安装 后设置通信参数。
7.2 编程软件的安装
本章以STEP 7-Micro/WIN V4.0 SP4为 基础介绍编程软件的安装。 第1步，双击STEP 7-Micro/WIN V4.0 SP4 文件夹下的setup.exe，出现如图7-1所示选 择设置语言界面，语言栏中可供选择的语言 有德语、法语、西班牙语、意大利语、英语 5种，默认为英语。

第七章西门子840D与810D数控系统安装与调试

第七章西门子840D与810D数控系统安装与调试
SIUMERIK 810D/840D系统内置S7-300 CPU系列的PLC， 支持STEP7编程语言。
SINUMERIK 840D 系统仅集成了 PLC 中央处理单元模块， 即 CPU 模块，数字 I/O 模块必须外挂。
840D 系统多采用 CPU315。 SINUMERIK 840D 系统集成的 PLC 与一般 PLC 原理基本相
PLC与进给轴/主轴驱动数据接口是DB31～DB61，DB31对应 轴1，DB32对应轴2，依次类推。常用的进给轴/主轴驱动内部 数据接口信号如表7-6所示。
表7-6常用的进给轴/主轴驱动内部数据接口信号（DB31～DB61）
7.5 840D PLC与NCK的接口信号
PLC与机床控制面板MMC之间的数据接口为数据块DB19和 DB2，DB19与MMC的操作有关，DB2与PLC状态信息有关， PLC程序把操作信号直接从MMC送到接口数据块，由基本程序 译码操作信号，以便响应操作者在MMC上执行的操作。
必须安装。 3.NCVar Selector—NC变量选择器，如果用到PLC读写NC变
量的功能（FB2/FB3），需要安装；否则，可不安装。 4.PLC Symbols Generator—PLC符号生成器,可不装。 选择完成后，按照提示即可将Toolbox安装完成。
7.3 PLC 与编程设备的通信
在STEP 7安装好后，为了调试PLC，我们通常要新建一个项目 （Project），其结构如图7-3所示。
调试PLC 的主要工作内容是 关于S7-Program★下的 Blocks 中的，我们需要在原 有程序中加进新的控制内容 或增加新的程序块（FB 或 FC 等）。
图7-3 STEP 7项目结构
机床辅助设备的控制是由PLC来完成的，它是在数控机床运行 过程中，根据CNC内部标志以及机床的各控制开关、检测元件、 运行部件的状态，按照程序设定的控制逻辑对诸如刀库运动、 换刀机构、冷却液等的运行进行控制。

第7章 调试、测试和异常处理PPT教学课件

第7章 调试、测试和异常处理
• 每一个应用程序开发出来，交给客户使用前都要进行检查， 确保其没有错误并且安全可靠，才能交付使用。任何软件 都不能保证完全没有错误，程序员应尽力去发现其中的错 误并修正这些错误。发现并消除错误的过程就是调试。如 果程序调试通过，就要检测该软件是否符合用户需求，软 件中是否包含未发现的错误，这个过程成为测试。在编写 程序过程中，有些错误是可以预测到的，有些是预测不到 的，对于可预测的错误C#提供了异常处理机制，保证程序 的正确性和可靠性。本章将详细讨论C#中的调试、测试和 异常处理方法。主要内容如下：
• 这个例子中，感冒就是一个异常，因为预先考虑 到可能出现的问题，进行了合适的处理，这就是 异常处理。适当的异常处理可以避免系统终止当 前操作，程序不会出现故障，系统也不会崩溃。
7.3.2 异常类
• .NET提供了大量与异常有关的类，用来处理异常， 每一个异常类都表示一种异常，Exception类是所 有异常的基类。异常类继承关系的结构图如图7.8 所示。
• 在消除了程序中的语法错误和运行时错误后，程序依旧不 能保证完全正确，程序员可以自己进行简单的单元测试， 来确定基本功能是否完善，复杂的测试有专业测试人员进 行。什么是单元测试呢？
• 单元测试是测试隔离的单元或模块，对各种方法分别使用 不同的输入和执行参数来测试。单元测试的依据是详细设 计描述，单元测试应对模块内所有重要的控制路径设计测 试用例，以便发现模块内部的错误。单元测试多采用白盒 测试技术，系统内多个模块可以并行地进行测试。VS2008 将单元测试工具集成在IDE中，方便程序员的使用，下面通 过一个简单的例子来说明VS2008中单元测试工具的使用。
7.3 异常处理
• 利用调试和测试，可以有效地减少程序中的错误， 但是程序中的错误是不可避免的，就像人难免会 生病一样。错误是客观存在的，程序员有责任和 义务尽量减少错误的发生。面对不可避免的、可 能出现的错误，如何积极面对，以保证程序的稳 定可靠，具有非常重要的意义。

第7章 CCS开发工具及应用


Archiver Library of Object Files
COFF Object Files
Linker Executable COFF Files
Hex Conversion Utility EPROM Absolute Programmer Lister
Debugging Tools
Cross -reference TMS320C54x Lister
在CCS中打开一个配置文件时，会出现如图7-7所
示的窗口。
第7章
CCS开发工具及应用
图7-7 “hello.cdb”窗口
第7章
CCS开发工具及应用
2．DSP/BIOS应用编程接口模块 传统的调试(Debugging)手段相对于正在执行的程 序而言是外部的，而DSP/BIOS API要求将目标系统程 序与特定的DSP/BIOS应用编程接口模块连接在一起。 通过在配置文件中定义DSP/BIOS对象，一个应用程序
图7-3 软件开发流程
第7章
CCS开发工具及应用
图7-3中的部分工具描述如下： ● C编译器(C Compiler)将C语言源代码编译成为 汇编语言代码。 ● 汇编器(Assembler)将汇编语言源文件翻译成机 器语言目标文件，机器语言使用的是通用目标文件格
式(COFF)。
● 连接器(Linker)把多个目标文件连接成一个可执 行的目标文件。连接器的输入是可重定位的目标文件 和目标库文件。
Code Composer Studio(CCS)是TI公司推出的一个集 成性DSP软件开发工具。在一个开放式的插件(Plug-In) 结构下，CCS内部集成了以下软件工具： ● TMS320C54x代码生成工具(参见7.1.2节)； ● CCS集成开发环境(IDE)(参见7.1.3节)；

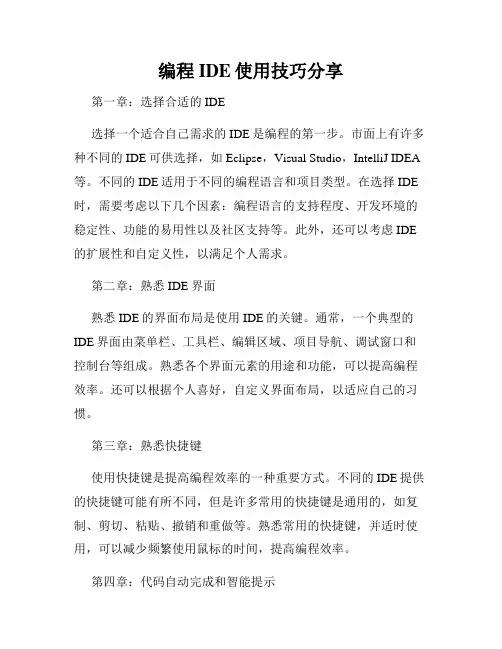

编程IDE使用技巧分享

编程IDE使用技巧分享第一章：选择合适的IDE选择一个适合自己需求的IDE是编程的第一步。

市面上有许多种不同的IDE可供选择，如Eclipse，Visual Studio，IntelliJ IDEA 等。

不同的IDE适用于不同的编程语言和项目类型。

在选择IDE 时，需要考虑以下几个因素：编程语言的支持程度、开发环境的稳定性、功能的易用性以及社区支持等。

此外，还可以考虑IDE 的扩展性和自定义性，以满足个人需求。

第二章：熟悉IDE界面熟悉IDE的界面布局是使用IDE的关键。

通常，一个典型的IDE界面由菜单栏、工具栏、编辑区域、项目导航、调试窗口和控制台等组成。

熟悉各个界面元素的用途和功能，可以提高编程效率。

还可以根据个人喜好，自定义界面布局，以适应自己的习惯。

第三章：熟悉快捷键使用快捷键是提高编程效率的一种重要方式。

不同的IDE提供的快捷键可能有所不同，但是许多常用的快捷键是通用的，如复制、剪切、粘贴、撤销和重做等。

熟悉常用的快捷键，并适时使用，可以减少频繁使用鼠标的时间，提高编程效率。

第四章：代码自动完成和智能提示大多数IDE都提供了代码自动完成和智能提示的功能。

在编写代码时，可以通过输入部分关键字，IDE会自动补全代码，并提供相关的提示信息。

这个功能可以帮助我们快速编写正确的代码，减少错误和提高效率。

同时，在编写一些常用的代码结构时，IDE 也可以自动插入相关的代码模板，进一步提高效率。

第五章：调试工具的使用调试是编程过程中不可或缺的一部分。

IDE提供了强大的调试工具，可以帮助我们找出代码中的错误和问题。

熟悉调试工具的使用方法，可以加快调试过程的效率。

常用的调试功能包括设置断点、单步执行、查看变量值和观察表达式等。

通过充分利用调试工具，可以更好地理解代码执行的过程，发现隐藏的问题。

第六章：版本控制和团队协作在大型项目或多人协作中，版本控制和团队协作是非常重要的。

许多IDE内置了版本控制工具，如Git、SVN等。

第七章-数据结构教程(Java语言描述)-李春葆-清华大学出版社


第二阶段通常用C语言完成，以便实现更复杂的功能， 也使程序有更好的可读性和可移植性。这个阶段的任 务有： 初始化本阶段要使用到的硬件设备。 检测系统内存映射。 将内核映像和根文件系统映像从Flash读到RAM。 为内核设置启动参数。 调用内核。
ห้องสมุดไป่ตู้
7.1.4常见的BootLoader
（1）Redboot Redboot (Red Hat Embedded Debug and Bootstrap)是Red Hat公司开发的一个独立运行在嵌入式系统上的BootLoader程序， 是目前比较流行的一个功能、可移植性好的BootLoader。 Redboot是一个采用eCos开发环境开发的应用程序，并采用了 eCos的硬件抽象层作为基础，但它完全可以摆脱eCos环境运行， 可以用来引导任何其他的嵌入式操作系统，如Linux、Windows CE等。
BootLoader是嵌入式系统在加电后执行的第一段代码， 在它完成CPU和相关硬件的初始化之后，再将操作系 统映像或固化的嵌入式应用程序装载到内存中然后跳 转到操作系统所在的空间，启动操作系统运行。
对于嵌入式系统而言，BootLoader是基于特定硬件平 台来实现的。因此，几乎不可能为所有的嵌入式系统 建立一个通用的BootLoader，不同的处理器架构都有 不同的BootLoader。
第7章 嵌入式Linux系统移植及调试
目录
7.1 Boot Loader基本概念与典型结构 7.2 U-Boot 7.3 交叉开发环境的建立 7.4 交叉编译工具链 7.5 嵌入式Linux系统移植过程 7.6 Gdb调试器 7.7 远程调试 7.8 内核调试
一个嵌入式linux系统通常由引导程序及参数、 linux内核、文件系统和用户应用程序组成。 由于嵌入式系统与开发主机运行的环境不同， 这就为开发嵌入式系统提出了开发环境特殊化 的要求。交叉开发环境正是在这种背景下应运 而生。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

7.6
小结
这一章主要介绍了GDB调试器的安装方法及各类常用的命 令，并给出了具体的调试实例。熟悉了这里介绍的命令 后，读者基本上可以独立调试Linux系统下的C语言源程 序了。“工欲善其事，必先利其器”，调试工具和日常 的程序设计密切相关，读者应努力去掌握它，尤其是那 些还不习惯命令行工作的读者。
7.2.3
数据显示与变量赋值
上面介绍了如何在程序中设置和管理断点，但只有断点没有 用，要跟踪程序的运行，必须能在断点处查看或修改变 量的值。 1．显示变量或表达式的值（print） 2．自动显示变量或表达式的值（display） 3．显示变量的数据类型（whatis、ptype） 4．修改变量的值（set）
7.2
GDB常用命令
GDB调试器有很多命令，从简单的文件载入、断点设置， 到复杂的内存查看、信号捕捉等，由于篇幅关系，我们 只介绍GDB的一些常用命令，其他命令读者可以查看相 关的说明文档。在使用GDB调试程序之前，必须使用-g 选项编译源文件，以便将调试信息加入到要调试的程序 之中，而且-g选项不能和优化选项一起使用。
7.4
其他调试工具
GDB是基于字符界面的，Linux系统下还有一些基于图形界面的 调试工具，如KDBG、XXGDB以及DDD等。用户只需要单击 菜单或按钮即可完成程序的调试，而不需要输入命令。其实这 些工具都是GDB的一层外壳，都保留着G试题1：GDB的主要功能是什么? 常见面试题2：使用GDB调试程序时，如何设置断点?
7.2.1
GDB基本命令
GDB基本命令包括GDB的启动与退出、载入程序、列出源 代码、执行程序以及使用帮助功能等，下面来介绍各条 命令的使用方法。 1．GDB的启动与退出 2．载入程序 3．列出源代码 4．执行程序 5．使用帮助功能
7.2.2
断点设置与管理
断点设置即在调试的程序中设置断点，断点管理包括查看断 点信息、删除或禁用断点等。 1．设置断点（break） 2．查看断点信息（info break） 3．删除指定的断点（d） 4．删除指定行上的断点（clear） 5．禁用指定的断点（disable） 6．恢复指定的断点（enable） 7．设置观察点（watch）
7.2.5
其他常用命令
GDB的命令很多，除了上面介绍的断点设置、数据显示、 程序执行等，还有一些命令比较常用，下面分别介绍。 1. 查看堆栈信息（backtrace、frame） 2. 查看源程序信息（info source） 3. 查看寄存器（info registers） 4．查看程序的汇编代码（disassemble）
第7章
调试工具

GDB简介及安装 GDB常用命令 GDB调试实例 其他调试工具
7.1
GDB简介及安装
同GCC编译器一样，GDB（GNU Debugger）也是由GNU计划 完成的、受通用公共许可证（GPL）保护的自由软件。GDB是 一个功能强大的交互式程序调试工具，主要工作在字符模式下 。GDB不仅可以用来调试C/C++语言编写的程序，还可以用来 调试Pascal、Objective-C、以及Fortran等语言编写的程序。 GDB调试器的LOGO如图所示。
7.2.4
程序执行与函数调用
上面已经介绍了run命令和continue命令，接下来介绍程序 执行相关的另外一些常用命令，以及函数调用的命令。 1．单步执行（step、next） 2．退出被调用的函数（return） 3．执行到指定行（until） 4．跳转执行（jump） 5．强制调用函数（call）
