移动通信基站电磁辐射环境监测与评价

龙源期刊网

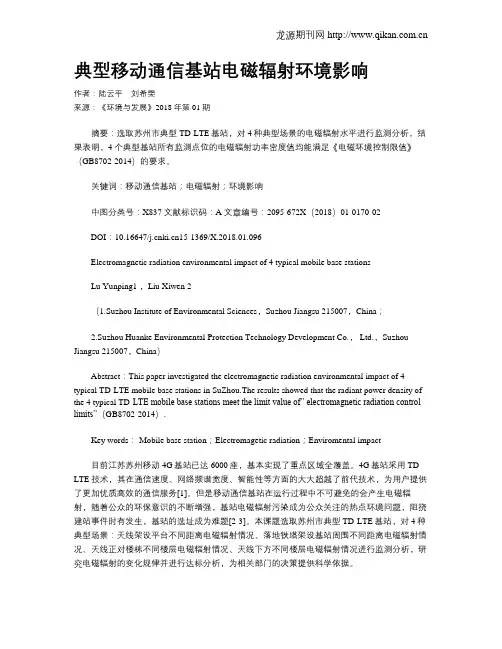

典型移动通信基站电磁辐射环境影响

作者：陆云平 刘希雯

来源：《环境与发展》2018年第01期

摘要：选取苏州市典型TD-LTE基站，对4种典型场景的电磁辐射水平进行监测分析，结果表明，4个典型基站所有监测点位的电磁辐射功率密度值均能满足《电磁环境控制限值》（GB8702-2014）的要求。

关键词：移动通信基站；电磁辐射；环境影响

中图分类号：X837 文献标识码：A 文章编号：2095-672X（2018）01-0170-02

DOI：10.16647/15-1369/X.2018.01.096

Electromagnetic radiation environmental impact of 4 typical mobile base stations

Lu Yunping1 ，Liu Xiwen 2

（1.Suzhou Institute of Environmental Sciences，Suzhou Jiangsu 215007，China；

2.Suzhou Huanke Environmental Protection Technology Development Co.， Ltd.，Suzhou

Jiangsu 215007，China）

Abstract：This paper investigated the electromagnetic radiation environmental impact of 4

typical TD-LTE mobile base stations in SuZhou.The results showed that the radiant power density of

the 4 typical TD-LTE mobile base stations meet the limit value of” electromagnetic radiation control

一　

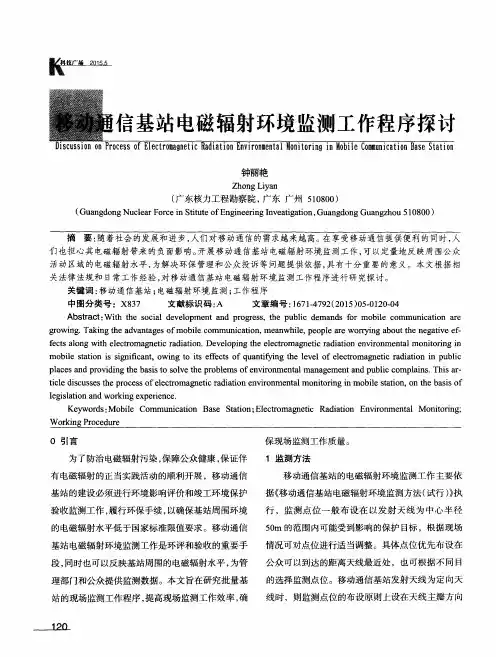

信基站电磁辐射环境监测工作程序探讨　

钟丽艳　Ｚｈｏｎｇ　Ｌｉｙａｎ　（广东核力工程勘察院，广东广州５１０８００）　（Ｇｕａｎｇｄｏｎｇ　Ｎｕｃｌｅａｒ　Ｆｏｒｃｅ　ｉｎ　Ｓｔｉｔｕｔｅ　ｏｆ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｉｎｖｅａｔｉｇａｔｉｏｎ，Ｇｕａｎｇｄｏｎｇ　Ｇｕａｎｇｚｈｏｕ　５　１　０８００）　

摘要：随着社会的发展和进步，人们对移动通信的需求越来越高。在享受移动通信提供便利的同时，人　们也担心其电磁辐射带来的负面影响。开展移动通信基站电磁辐射环境监测工作，可以定量地反映周围公众　活动区域的电磁辐射水平，为解决环保管理和公众投诉等问题提供依据，具有十分重要的意义。本文根据相　关法律法规和日常工作经验，对移动通信基站电磁辐射环境监测工作程序进行研究探讨。　关键词：移动通信基站；电磁辐射环境监测；工作程序　中图分类号：Ｘ８３７　文献标识码：Ａ　文章编号：１６７１—４７９２（２０１５）０５．０１２０．０４　Ａｂｓｔｒａｃｔ：Ｗｉｔｈ　ｔｈｅ　ｓｏｃｉａｌ　ｄｅｖｅｌｏｐｍｅｎｔ　ａｎｄ　ｐｒｏｇｒｅｓｓ，ｔｈｅ　ｐｕｂｌｉｃ　ｄｅｍａｎｄｓ　ｆｏｒ　ｍｏｂｉｌｅ　ｃｏｍｍｕｎｉｃａｔｉｏｎ　ａｒｅ　ｇｒｏｗｉｎｇ．Ｔａｋｉｎｇ　ｔｈｅ　ａｄｖａｎｔａｇｅｓ　ｏｆ　ｍｏｂｉｌｅ　ｃｏｍｍｕｎｉｃａｔｉｏｎ，ｍｅａｎｗｈｉｌｅ，ｐｅｏｐｌｅ　ａｒｅ　ｗｏｒｒｙｉｎｇ　ａｂｏｕｔ　ｔｈｅ　ｎｅｇａｔｉｖｅ　ｅｆ－　ｆｅｃｔｓ　ａｌｏｎｇ　ｗｉｔｈ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｒａｄｉａｔｉｏｎ．Ｄｅｖｅｌｏｐｉｎｇ　ｔｈｅ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｒａｄｉａｔｉｏｎ　ｅｎｖｉｒｏｎｍｅｎｔａｌ　ｍｏｎｉｔｏｒｉｎｇ　ｉｎ　ｍｏｂｉｌｅ　ｓｔａｔｉｏｎ　ｉｓ　ｓｉｇｎｉｆｉｃａｎｔ，ｏｗｉｎｇ　ｔｏ　ｉｔｓ　ｅｆｆｅｃｔｓ　ｏｆ　ｑｕａｎｔｉｆｙｉｎｇ　ｔｈｅ　ｌｅｖｅｌ　ｏｆ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｒａｄｉａｔｉｏｎ　ｉｎ　ｐｕｂｌｉｃ　ｐｌａｃｅｓ　ａｎｄ　ｐｒｏｖｉｄｉｎｇ　ｔｈｅ　ｂａｓｉｓ　ｔｏ　ｓｏｌｖｅ　ｔｈｅ　ｐｒｏｂｌｅｍｓ　ｏｆ　ｅｎｖｉｒｏｎｍｅｎｔａｌ　ｍａｎａｇｅｍｅｎｔ　ａｎｄ　ｐｕｂｌｉｃ　ｃｏｍｐｌａｉｎｓ．Ｔｈｉｓ　ａｒ－　ｔｉｃｌｅ　ｄｉｓｃｕｓｓｅｓ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｏｆ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｒａｄｉａｔｉｏｎ　ｅｎｖｉｒｏｎｍｅｎｔａｌ　ｍｏｎｉｔｏｒｉｎｇ　ｉｎ　ｍｏｂｉｌｅ　ｓｔａｔｉｏｎ，ｏｎ　ｔｈｅ　ｂａｓｉｓ　ｏｆ　ｌｅｇｉｓｌａｔｉｏｎ　ａｎｄ　ｗｏｒｋｉｎｇ　ｅｘｐｅｒｉｅｎｃｅ．　Ｋｅｙｗｏｒｄｓ：Ｍｏｂｉｌｅ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｂａｓｅ　Ｓｔａｔｉｏｎ；Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　Ｒａｄｉａｔｉｏｎ　Ｅｎｖｉｒｏｎｍｅｎｔａｌ　Ｍｏｎｉｔｏｒｉｎｇ；　Ｗｏｒｋｉｎｇ　Ｐｒｏｃｅｄｕｒｅ　

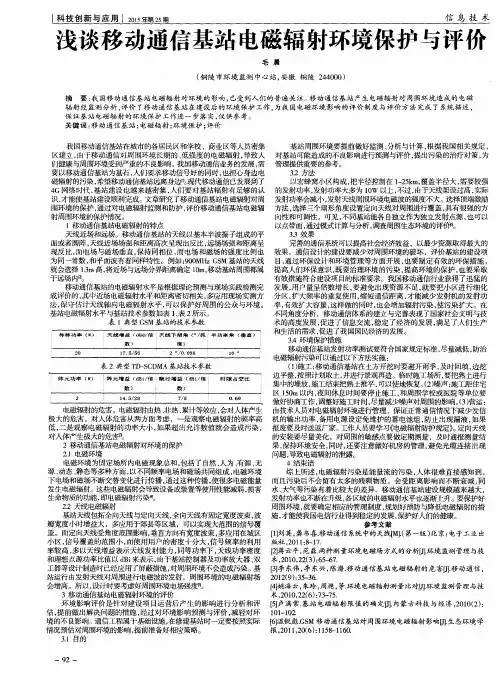

科技创新与应用ｌ　２０１５年第２５期　信息技术　浅谈移动通信基站电磁辐射环境保护与评价　毛展　（铜陵市环境监测中心站，安徽铜陵２４４０００）　摘　要：我国移动通信基站电磁辐射对环境的影响，已受到人们的普遍关注。移动通信基站产生电磁辐射对周围环境造成的电磁　辐射经监测分析，评价了移动通信基站在建设后的环境保护工作，为我国电磁环境影响的评价制度与评价方法完成了系统描述，　保证基站电磁辐射的环境保护工作进一步落实，仅供参考。　关键词：移动通信基站；电磁辐射；环境保护；评价　我国移动通信基站在城市的各居民区和学校、商业区等人员密集　区建立，由于移动通信对周围环境长期的、低强度的电磁辐射，导致人　们健康与周围环境受到严重的不良影响。我国移动通信业务的发展，需　要以移动通信基站为基石，人们要求移动信号好的同时，也担心身边电　磁辐射的污染，希望移动通信基站远离身边Ⅲ。现代移动通信已发展到了　４Ｇ网络时代，基站建设也越来越密集，人们要对基站辐射有足够的认　识，才能使基站建设顺利完成。文章研究了移动通信基站电磁辐射对周　围环境的保护，通过对电磁辐射监测和防护，评价移动通信基站电磁辐　射周围环境的保护情况。　１移动通信基站电磁辐射的特点　天线近场和远场。移动通信基站的天线以基本半波振子组成的平　面或者圆阵，天线近场场强和距离高次呈现出反比，远场场强和距离呈　现反比，而电场与磁场垂直，保持同相位，而电场和磁场的强度比例也　为同一常数，和平面波有着同样特陛。例如：９００ＭＨｚ　ＧＳＭ基站的天线　就会选择１．３ｍ高，将近场与远场分界距离确定１０ｍ，移动基站周围都属　于远场内口。　移动通信基站的电磁辐射水平是根据理论预测与现场实践检测完　成评价的，其中近场电磁辐射水平和距离密切相关，多应用现场实测方　法，保守估计天线轴向电磁辐射水平，可以保护好周围的公众与环境。　基站电磁辐射水平与基站技术参数如表１、表２所示。　表１典型ＧＳＭ基站的技术参数　标秫功率（ｗ）　天绒增益（ｄＢｄ／倍　绒下倾角（。／摊　半功率角（番盛）　数）　縻）　２０　１７．５　＇５６　２　／０　０３５　ｌ０　表２典型ＴＤ－ＳＣＤＭＡ基站技术参数　陴元功率（ｗ）　陴元增益（ｄＢｉ／倍　赋行增益（ｄＢｉ／倍　时隙占空比　数）　数）　２　１４．５／２８　７／６　Ｏ　８９　电磁辐射的危害。电磁辐射由热、非热、累计等效应，会对人体产生　极大的危害，对人体危害从两方面考虑，一是观察电磁辐射的频率高　低，二是观察电磁辐射的功率大小，如果超出允许数值就会造成污染，　对人体产生极大的危害　。　２移动通信基站电磁辐射对环境的保护　２ｌ电磁环境　电磁环境为固定场所内电磁现象总和，包括了自然、人为、有源、无　源、动态、静态等多种方面，以不同频率电场和磁场共同组成，电磁环境　下电场和磁场不断交替变化进行传播，通过这种传播，使很多电磁能量　发生电磁辐射。这些电磁辐射会导致设备或装置等使用性能减弱，损害　生命物质的功能，即电磁辐射污染　。　２．２天线电磁辐射　基站天线包拓全向天线与定向天线，全向天线有固定宽度波束，波　瓣宽度小时增益大，多应用于郊县等区域，可以实现大范围的信号覆　盖。而定向天线受角度范围影响，垂直方向有宽度波束，多应用在城区　小区，信号覆盖的范围小，而使用用户的密度十分大，信号频率的利用　率较高，多以天线增益表示天线发射能力，同等功率下，天线功率密度　和理想点源功率比值以ｄＢｉ来表示，由于基站控制器及功率放大器、双　工器等设计制造时已经应用了屏蔽措施，对周围环境不会造成污染。基　站运行由发射天线对周围进行电磁波的发射，周围环境的电磁辐射场　会增高。所以，设计时要考虑好周围环境电场强度目。　３移动通信基站电磁辐射环境的评价　环境影响评价是针对建设项目运营后产生的影响进行分析和评　估，提前做出解决问题的措施，经过对环境影响预测与评价，减轻对环　境的不良影响。通信工程属于基础设施，在修建基站时一定要按照实际　情况预估对周围环境的影响，提前准备好相应策略。　３．１目的　一９２一　基站周围环境要提前做好监测、分析与计算，根据我国相关规定，　对基站可能造成的不良影响进行预测与评价，提出污染的治疗对策，为　管理提供重要的参考。　３．２方法　以宏蜂窝小区构成，把半径控制在１￣２５ｋｍ，覆盖半径大，需要较强　的发射功率，发射功率大多为ＩＯＷ以上，不过，由于天线架设过高，实际　发射功率会减小，发射天线周围环境电磁波的强度不大。选择顶端激励　方法，选择三个扇形角度设置定向天线对周围进行覆盖，具有很强的方　向性和可调性。可见，不同基站能各自独立作为独立发射点源，也可以　以点带面，通过模式计算与分析，调查周围生态环境的评价目。　３．３效果　完善的通信系统可以提高社会经济效益，以最少资源取得最大的　效果。通信设计的建设要减少对周围环境的破坏，评价基站的建设项　目，通过环保设计和环境管理等方面开展，也要制定有效的环保措施，　提高人们环保意识，既要治理环境的污染，提高环境的保护，也要采取　有效措施符合建设项目的标准要求。我国移动通信行业获得了迅猛的　发展，用户量呈倍数增长，要避免出现资源不足，就要把小区进行细化　分区，扩大频率的重复使用，缩短通信距离，才能减少发射机的发射功　率，有效扩大容量，这样做的同时，也会增加辐射污染，使污染扩大。在　不同角度分析，移动通信体系的建立与完善表现了国家社会文明与技　术的高度发展，促进了信息交流，稳定了经济的发展，满足了人们生产　和生活的需求，促进了我国国民经济的发展。　３．４环境保护措施　移动通信基站发射功率测试要符合国家规定标准，尽量减低，防治　电磁辐射污染可以通过以下方法实施：　（Ｉ）施工：移动通信基站在土方开挖时要避开雨季，及时回填，边挖　边平整，按照计划取土，并进行景观再造。临时施工场所，要把熟土进行　集中的堆放，施工结束把熟土推平，可以使地恢复。（２）噪声：施工距住宅　区１５０ｍ以内，夜间休，息时间要停止施工，和周围学校或医院等单位要　做好协商工作，调整好施工时问，尽量减少噪声对周围的影响。（３）营运：　由技术人员对电磁辐射环境进行管理，保证正常通信情况下减少发信　机的输出功率，备用电源设定免维护的蓄电池组，防止出现漏液，如果　报废要及时送返厂家。工作人员要学习《电磁辐射防护规定》。定向天线　的安装要尽量美化，对周围的敏感点要做定期测量，及时通报测量结　果，保持环境安全，同时，还要注意做好机房的管理，避免光缆连接出现　问题，导致电磁辐射的泄露。　４结束语　综上所述，电磁辐射污染是能量流的污染，人体很难直接感知到，　而且污染后不会留有太多的残剩物质，会受距离影响而不断衰减，同　水、大气等污染有着比较大的差异。移动通信基站建设规模越来越大。　发射功率也不断在升级，各区域的电磁辐射水平也逐渐上升。要保护好　周围环境，就要确定相应的管理制度，规划好预防与降低电磁辐射的措　施，才能使我国电信行业得到稳定的发展，保护好人们的健康。　参考文献　［１］刘英，龚书喜．移动通信系统中的天线『￣Ｉ１．（第一版）北京：电子工业出　版社，２０１１：８’１７．　ｆ２］蒋云平，范磊．两种测量环境电磁场方式的分析　．环境监测管理与技　术，２０１０。２２（３）：６５－６７．　［３】李东伟，李东兴，陈潜．移动通信基站电磁辐射的危害　．移动通信，　２０１２（９）：３５－３６．　【４１姚海云，朱玲，周滟，等．环境电磁辐射测量比对　．环境监测管理与技　术，２０１０，２２（６）：７３－７５．　【５】卢满常．基站电磁辐射限值的确定田．内蒙古科技与经济，２０１０（２）：　】０】一】０２．　【６］温锐彪．ＧＳＭ移动通信基站对周围环境电磁辐射影响忉．生态环境学　报，２０１　１，２０（６）：ｌ　１５８—１　１６０．

第２２卷第３期（总第１２９期）　辐射防护通讯　２００２年６月　

・经验交流・　

①　移动通信基站电磁辐射环境监测布点的讨论　

Ｄｉｓｃｕｓｓｉｏｎ　ｏｎ　Ｅｎｖｉｒｏｎｍｅｎｔａｌ　Ｍｏｎｉｔｏｒｉｎｇ　Ｐｏｉｎｔ　Ｄｉｓｔｒｉｂｕｔｉｏｎ　ｆｏｒ　

Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　Ｒａｄｉａｔｉｏｎ　ｆｒｏｍ　Ｍｏｂｉｌｅ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｂａｓｅ　

王亚民张永富　张金明（山西省放射性环境管理站，太原，０３０００９）　

Ｗａｎｇ　Ｙａｍｉｎ　Ｚｈａｎｇ　Ｙｏｎｇｆｕ　Ｚｈａｎｇ　Ｊｉｎｍｉｎｇ　（Ｓｈａｎｘｉ　Ｒａｄｉａｔｉｏｎ　Ｅｎｖｉｒｏｎｍｅｎｔ　Ｍａｎａｇｅｍｅｎｔ　Ｓｔａｔｉｏｎ，Ｔａｉｙｕａｎ，０３０００９）　

摘要依据国家有关电磁辐射环境监测标准，从移动通信基站天线向周围辐射电磁波的特点出发，考虑基站天线　电磁辐射的主瓣、副瓣和盲区三种情况，对移动通信基站周围电磁辐射环境监测的范围、布点方式和点位确定进行　了讨论。　关键词：　移动通信基站电磁辐射环境监测布点　中图分类号：Ｘ８３７．０１　文献标识码：Ａ　文章编号：１００４—６３５６（２００２）０３—００２７—０３　

Ａｂｓｔｒａｃｔ　Ｉｎ　ｃｏｍｐｌｉａｎｃｅ　ｗｉｔｈ　ｔｈｅ　ｒｅｌｅｖａｎｔ　ｎａｔｉｏｎａｌ　ｓｔａｎｄａｒｄｓ　ｏｎ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｒａｄｉａｔｉｏｎ，ｔｈｅ　

ｅｘｔｅｎｔ，ｍｅｔｈｏｄ　ａｎｄ　ｌｏｃａｔｉｏｎ　ｏｆ　ｍｅａｓｕｒｅｍｅｎｔ　ｐｏｉｎｔ　ｄｉｓｔｒｉｂｕｔｉｏｎ　ｆｏｒ　ｅｎｖｉｒｏｎｍｅｎｔａｌ　ｍｏｎｉｔｏｒｉｎｇ　ｏｆ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｒａｄｉａｔｉｏｎ　ａｒｏｕｎｄ　ｍｏｂｉｌｅ　ｃｏｍｍｕｎｉｃａｔｉｏｎ　ｂａｓｅ　ａｒｅ　ｄｉｓｃｕｓｓｅｄ　ｉｎ　ｔｈｉｓ　ａｒｔｉｃｌｅ　ｗｉｔｈ　ａｃ—　

ｃｏｕｎｔ　ｂｅｉｎｇ　ｔａｋｅｎ　ｏｆ　ｔｈｅ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｗａｖｅ　ｔｒａｎｓｍｉｓｓｉｏｎ　ｆｒｏｍ　ｔｈｅ　ｂａｓｅ　ａｎｄ　ｏｆ
