负离子发生器的工作原理是

负离子发生器的工作原理是什么？

引言概述：

负离子发生器是一种常见的空气净化设备，它通过产生负离子来改善室内空气质量。本文将详细介绍负离子发生器的工作原理，包括负离子的生成方式、负离子的作用机制以及负离子发生器的工作过程。

一、负离子的生成方式

1.1 放电法

负离子发生器中最常见的生成方式是通过放电法。放电法是利用高压电场的作用，将气体份子或者原子激发至高能态，进而形成负离子。具体步骤如下：

1.2 辐射法

辐射法是另一种负离子生成方式。它利用辐射源（如紫外线灯）产生能量，激发气体份子或者原子，使其失去电子，从而形成负离子。辐射法的优点是能够在较低的能量下生成负离子，适合于一些对高压电场敏感的场所。

1.3 化学反应法

化学反应法是通过化学反应生成负离子。通常使用一些特定的化学物质，如氧化剂或者还原剂，与空气中的份子发生反应，产生负离子。这种方式适合于一些特殊的环境，如实验室或者工业生产过程中。

二、负离子的作用机制

2.1 空气净化 负离子能够与空气中的微尘、细菌、病毒等有害物质结合，使其变得沉重并沉降到地面，从而净化空气。这对于过敏性疾病患者或者呼吸系统敏感的人群具有重要意义。

2.2 负氧离子效应

负离子还能够与空气中的氧气结合，形成负氧离子。负氧离子对人体有益，能够改善人体的新陈代谢、增强免疫力、改善睡眠质量等。

2.3 负离子对静电的消除

负离子能够中和空气中的正电荷，从而消除静电，减少静电带来的不适感和危（wei）险。

三、负离子发生器的工作过程

3.1 电源供给

负离子发生器通常需要外部电源供给，以提供所需的高压电场或者辐射能量。

3.2 负离子的生成

通过上述提到的放电法、辐射法或者化学反应法，负离子发生器开始生成负离子。

3.3 负离子的释放

负离子发生器将生成的负离子释放到空气中，以改善室内空气质量。

四、负离子发生器的应用领域

4.1 家庭和办公室

负离子发生器常用于家庭和办公室，以改善室内空气质量，减少空气中的有害物质。 4.2 医疗场所

由于负离子的净化和抗菌作用，负离子发生器在医疗场所中被广泛应用，以提供更洁净的环境。

4.3 公共场所

一些公共场所，如机场、火车站、商场等，也使用负离子发生器来改善空气质量，提供舒适的环境。

五、负离子发生器的注意事项

5.1 定期清洁

负离子发生器应定期清洁，以确保其正常运行和有效工作。

5.2 适度使用

负离子发生器的使用应适度，避免过度使用造成空气中负离子浓度过高。

5.3 个体差异

由于个体差异，对负离子的感受和反应也会有所不同，使用负离子发生器时需根据个人情况进行调整。

总结：

负离子发生器通过放电法、辐射法或者化学反应法生成负离子，利用负离子的作用机制改善室内空气质量。负离子发生器的工作过程包括电源供给、负离子的生成和释放。负离子发生器广泛应用于家庭、办公室、医疗场所和公共场所等，但使用时需注意定期清洁、适度使用和个体差异。通过了解负离子发生器的工作原理，我们能更好地理解其在空气净化中的作用和应用。

合集下载

真空发生器的工作原理

真空发生器的工作原理

真空发生器就是利用正压气源产生负压的一种新型，高效，清洁，经济，小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便。真空发生器广泛应用在工业自动化中机械，电子，包装，印刷，塑料及机器人等领域.真空发生器的传统用途是真空吸盘配合，进行各种物料的吸附，搬运，尤其适合于吸附易碎，柔软，薄的非铁，非金属材料或球型物体.在这类应用中，一个共同特点是所需的抽气量小，真空度要求不高且为间歇工作。笔者认为对真空发生器的抽吸机理和影响其工作性能因素的分析研究，对正负压气路的设计和选用有着不可忽视的实际意义。

1、真空发生器的工作原理

真空发生器的工作原理是利用喷管高速喷射压缩空气，在喷管出口形成射流，产生卷吸流动.在卷吸作用下，使得喷管出口周围的空气不断地被抽吸走，使吸附腔内的压力降至大气压以下，形成一定真空度。如图1所示。

图1 真空发生器工作原理示意图

由流体力学可知，对于不可压缩空气气体(气体在低速进，可近似认为是不可压缩空气)的连续性方程

A1v1= A2v2

式中A1，A2----管道的截面面积，m2

v1，v2----气流流速，m/s

由上式可知，截面增大，流速减小；截面减小，流速增大。

对于水平管路，按不可压缩空气的伯努里理想能量方程为

P1+1/2ρv12=P2+1/2ρv22

式中P1，P2----截面A1，A2处相应的压力，Pa

v1，v2----截面A1，A2处相应的流速，m/s

ρ----空气的密度，kg/m2

由上式可知，流速增大，压力降低，当v2>>v1时，P1>>P2。当v2增加到一定值，P2将小于一个大气压务，即产生负压.故可用增大流速来获得负压，产生吸力。 按喷管出口马赫数M1(出口流速与当地声速之比)分类，真空发生器可分为亚声速器管型(M1<1)，声速喷管型(M1=1)和超声速喷管型(M1>1).亚声速喷管和声速喷管都是收缩喷管，而超声速喷管型必须是先收缩后扩张形喷管(即Laval喷嘴).为了得到最大吸入流量或最高吸入口处压力，真空发生器都设计成超声速喷管型。

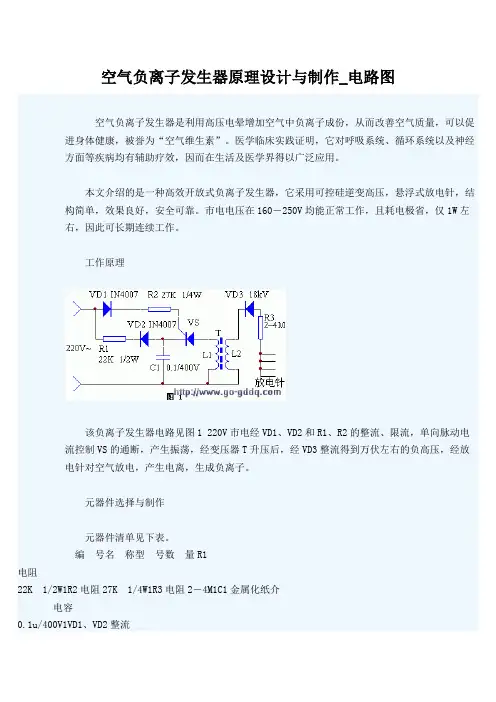

空气负离子发生器原理设计与制作_电路图

空气负离子发生器原理设计与制作_电路图

空气负离子发生器原理设计与制作_电路图

空气负离子发生器是利用高压电晕增加空气中负离子成份，从而改善空气质量，可以促进身体健康，被誉为“空气维生素”。医学临床实践证明，它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效，因而在生活及医学界得以广泛应用。

本文介绍的是一种高效开放式负离子发生器，它采用可控硅逆变高压，悬浮式放电针，结构简单，效果良好，安全可靠。市电电压在160－250V均能正常工作，且耗电极省，仅1W左右，因此可长期连续工作。

工作原理

该负离子发生器电路见图1 220V市电经VD1、VD2和R1、R2的整流、限流，单向脉动电流控制VS的通断，产生振荡，经变压器T升压后，经VD3整流得到万伏左右的负高压，经放电针对空气放电，产生电离，生成负离子。

元器件选择与制作

元器件清单见下表。

编 号名 称型 号数 量R1

电阻

22K 1/2W1R2电阻27K 1/4W1R3电阻2－4M1C1金属化纸介

电容

0.1u/400V1VD1、VD2整流 二极管

IN40072VD3硅堆18kV1VS单向可控硅1A/400V1T脉冲变压器自制1

T可用14吋黑白电视机行输出变压器改制，将低压绕组线圈全部拆除，用Φ = 0.35mm漆包线或丝包线绕28匝为L1，原高压包为L2，R3是防触电保护电阻，阻值为2—4MΩ。三枚放电针可用普通镀镍大头针，高压端引线要用黑白行输出高压线。

该电路只要元件良好，焊接无误，勿需调试即可正常工作。

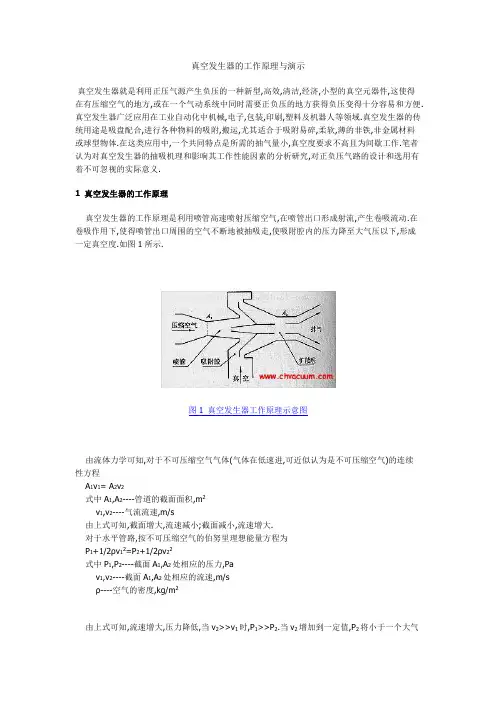

真空发生器的工作原理与演示

真空发生器的工作原理与演示

真空发生器的工作原理与演示

真空发生器就是利用正压气源产生负压的一种新型,高效,清洁,经济,小型的真空元器件,这使得在有压缩空气的地方,或在一个气动系统中同时需要正负压的地方获得负压变得十分容易和方便.真空发生器广泛应用在工业自动化中机械,电子,包装,印刷,塑料及机器人等领域.真空发生器的传统用途是吸盘配合,进行各种物料的吸附,搬运,尤其适合于吸附易碎,柔软,薄的非铁,非金属材料或球型物体.在这类应用中,一个共同特点是所需的抽气量小,真空度要求不高且为间歇工作.笔者认为对真空发生器的抽吸机理和影响其工作性能因素的分析研究,对正负压气路的设计和选用有着不可忽视的实际意义.

1 真空发生器的工作原理

真空发生器的工作原理是利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动.在卷吸作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔内的压力降至大气压以下,形成一定真空度.如图1所示.

图1 真空发生器工作原理示意图

由流体力学可知,对于不可压缩空气气体(气体在低速进,可近似认为是不可压缩空气)的连续性方程

A1v1= A2v2

式中A1,A2----管道的截面面积,m2

v1,v2----气流流速,m/s

由上式可知,截面增大,流速减小;截面减小,流速增大.

对于水平管路,按不可压缩空气的伯努里理想能量方程为

P1+1/2ρv12=P2+1/2ρv22

式中P1,P2----截面A1,A2处相应的压力,Pa

v1,v2----截面A1,A2处相应的流速,m/s

ρ----空气的密度,kg/m2

由上式可知,流速增大,压力降低,当v2>>v1时,P1>>P2.当v2增加到一定值,P2将小于一个大气压务,即产生负压.故可用增大流速来获得负压,产生吸力.

按喷管出口马赫数M1(出口流速与当地声速之比)分类,真空发生器可分为亚声速器管型(M1<1),声速喷管型(M1=1)和超声速喷管型(M1>1).亚声速喷管和声速喷管都是收缩喷管,而超声速喷管型必须是先收缩后扩张形喷管(即Laval喷嘴).为了得到最大吸入流量或最高吸入口处压力,真空2 真空发生器的抽吸性能分析

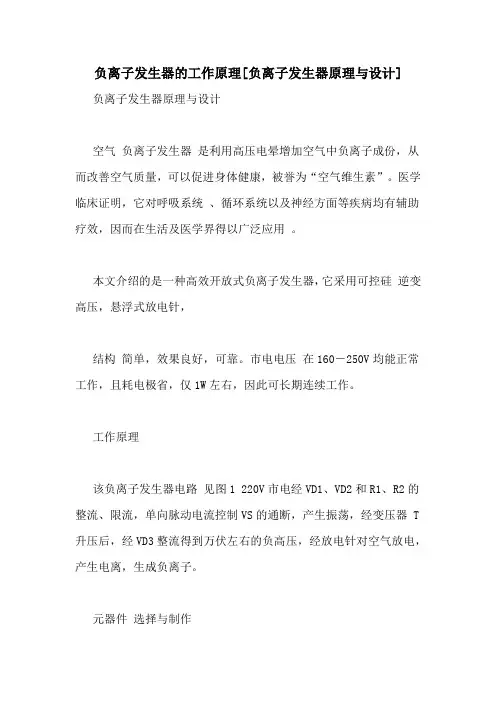

负离子发生器的工作原理[负离子发生器原理与设计]
