九年级物理全一册第十七章《欧姆定律》综合测试卷-人教版(含答案)

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。

开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。

电源电压恒定，R1是定值电阻。

R2是压敏电阻，其阻值随所受压力的增大而减小。

当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。

1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。

人教版九年级物理全一册《第十七章欧姆定律》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的滑片P在变阻器中间位置，当开关S从断开到闭合，下列说法中正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大2．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的U-I图像如上图所示。

如果R1、R2串联后的总电图像所在的（）阻为R串，并联后的总电阻为R并，则R串在U IA．Ⅰ区域B．Ⅰ区域C．Ⅰ区域D．无法确定3．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。

要完成所有实验，他应控制电压表示数为多少（）A ．1VB ．2VC ．3VD ．4V4．在如图所示的电路中，电源电压保持不变，开关S 闭合后，变阻器R 的滑片向右移动时，灯泡的阻值保持不变，下列说法中正确的（ ）A ．A 1示数变小，A 2示数变大，V 示数变小B ．A 1示数变小，A 2示数变小，V 示数不变C ．A 2示数变大，V 示数与A 2示数的比值不变D ．A 2示数不变，V 示数与A 1示数的乘积变小5．如图所示的电路中，电源两端的电压保持不变。

闭合开关S 后，将滑动变阻器的滑片向右移动的过程中（）A ．电流表A 的示数变小，电压表V 1的示数变小B ．电流表A 的示数变小，电压表V 2的示数变大C ．电流表A 的示数变大，电压表V 1的示数变小D ．电流表A 的示数变大，电压表V 2的示数变大6．关于如图所示的电路（不计温度对电阻的影响），下列说法正确的是（ ）A ．只闭合S 3，滑片2P 缓慢向下滑动，灯泡L 变亮甚至可能被烧毁B ．只闭合3S ，滑片2P 缓慢向下滑动，电流表示数变化量和电压表示数变化量的比值变小C ．只闭合12S S ，2P 在下端不动，向左移动滑片1P ，电流表示数不变，电压表示数变大D ．2P 保持不动，先闭合3S ，再闭合12S S ，电路的总功率变小7．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S 1、S 2，测得U 甲︰U 乙=3︰1，则R 1︰R 2为A ．3︰1B ．4︰1C ．3︰4D ．1︰38．如图所示，开关闭合后，当滑动变阻器滑片P 向右滑动过程中（ ）A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变大D ．电流表示数变小，电压表示数不变9．某同学设计了如图所示的四种模拟测试电路，要求闭合开关S 后，电路中滑动变阻器的滑片向左滑动时，电表示数变大，其中符合要求的电路是（ ）A ．B ．C ．D ．10．如图是“探究电流与电压关系”的实验电路，电源电压恒为3V ，定值电阻R =5Ω，下列说法正确的是（ ）A ．闭合开关前，应将滑动变阻器的滑片调至最右端B ．闭合开关后，电流表示数为零，电压表示数接近3V ，故障可能是滑动变阻器开路C ．将滑动变阻器的滑片向左滑动，电压表示数逐渐减小D ．该实验电路中，电压表使用的量程正确二、填空题11．甲、乙两地相距30km，在甲、乙两地之间沿直线架设两条输电线，已知输电线每千米的电阻为0.4Ω。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(含参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。

两灯均完好，再闭合开关S2，不计灯丝电阻的变化。

下列现象正确的是（）A．灯L2亮度不变B．电流表示数不变C．电压表示数变大D．电压表与电流表示数之比变大2．如图所示的电路中，电源电压保持不变，R1为定值电阻，R₂为滑动变阻器，闭合开关S，滑片P向右移动时，则（）A．电流表A的示数变大B．电流表A的示数变小C．电压表V的示数不变D．电压表V的示数变小3．研究物理问题时经常用到科学的研究方法，如探究“真空能否传声”就是在实验基础上进行理想推理而得出结论，研究以下问题的方法与此方法相同的是（）A．牛顿第一定律B．分子热运动C．电阻上的电流与两端电压的关系D．比较不同物质的吸热能力4．“风力测试仪”的原理如图所示，电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝．闭合开关S，有风时，重物受风力的作用而发生偏转．则下面说法不正确的是A．风力越大，灯泡越亮B．AB连入电路的电阻值与风力大小有关C．风力越大，AB连入电路的电阻值越大D．风力变化不大时，灯泡亮度变化不够明显，可以在电路中串联一个电流表进行改进5．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U 乙=5∶2；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是（）A．2∶5B．3∶5C．2∶3D．5∶26．教室里常用过氧乙酸溶液熏蒸消毒，小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。

如图所示是其简化的工作电路图，电源电压恒为6V，定值电阻R2=10Ω。

传感器R1的阻值随过氧乙酸气体浓度增大而减小，下列判断正确的是（）A．当过氧乙酸气体浓度增大时，,电路中电流表示数变小B．当过氧乙酸气体浓度增大时，电路中电压表示数变小C．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，此时可计算得出电流表示数为0.45AD．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，可计算得出传感器R1的阻值为40Ω7．如图甲是小梦家的电加湿器，其内部湿度监测装置的简化电路图如图乙所示．已知电源电压为12V，定值电阻R1的阻值为30Ω，湿度计是由量程为0～9V的电压表改装而成．湿敏电阻R2的阻值随湿度RH变化的关系图象如图丙所示．在电路安全工作的前提下，下列判断正确的是（）A．湿度增大时，R2的电流和电压都变大B．湿度增大时，电路消耗的总功率变大C．电路消耗的总功率最大为3.6WD．湿度为0时，电路中的电流为0.4A8．小明在“改变灯泡亮度的实验中”连接了如图所示，电源电压U保持不变。

人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。

用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对欧姆定律公式UIR的理解，下面的哪一句话是错误的（）A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关2．如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。

则下列对该电路故障分析正确的是（）A．电阻R断路B．电阻R被短路C．灯泡L可能断路D．灯泡L可能短路3．在探究“通过导体中的电流与电阻的关系”实验中，电源电压恒为10V，滑动变阻器R'的规格为“40Ω，1A”。

小刚分别用20Ω、30Ω、40Ω、50Ω、60Ω定值电阻R完成了5次实验。

以下说法正确的是（）A．为了提高读数的准确性，实验时应该选用小量程进行测量B．用30Ω代替20Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向左滑动C．若5次实验控制电压为4V，可得出结论为“导体两端电压一定时，通过导体的电流与电阻成反比”D．实验中，滑动变阻器R'两端电压与不同定值电阻R两端电压的比值是个定值4．如图所示，电源电压保持不变，开关闭合前后，电压表示数之比为2:5，则两灯泡1L、2L的电阻之比为（）A．2:3B．3:2C．2:5D．5:25．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A．则A．电压表测的是电阻R1两端的电压；B．滑片P向左移动时，电流表、电压表示数都变小；C．为保证各元件安全，变阻器变阻范围为2---10ΩD．为保证各元件安全，电流表变化范围为0.3---0.6A6．小明连接了如图所示的电路做电学实验，电路中电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R0为6Ω，电源电压为6V且保持不变。

人教版九年级物理全一册《第十七章欧姆定律》单元测试题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．青青同学做电学实验时，电路如图所示．已知所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V(保持不变)，滑动变阻器标有(50Ω 1A)，定值电阻R0为10Ω．开关闭合后，在移动滑片的过程中，若保证电路安全，下列情况可能出现的是A．电阻的R0功率为1W B．滑动变阻器调到0ΩC．电流表示数0.5A D．电压表示数2V2．如图所示的电路中，电源电压保持不变．电键S闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电流表A示数变大B．电压表V1示数不变，电压表V2示数变小C．电压表V2示数不变，电流表A示数变大D．电压表V1示数变大，电压表V2示数变小4．如图所示的电路中，电源电压不变，闭合开关S，滑片P从如图位置向左移动的过程中，下列说法正确的是（）A．电流表A示数变大，电压表V1示数不变B．电压表V1示数与电压表V2的示数之和变大C．电压表V1示数与电流表A示数的乘积变小D．电压表V2示数与电流表A示数的比值变小5．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，数值不变的有①电流表A的示数；①电压表V1的示数；①电压表V2的示数；①电压表V1的示数与电流表A的示数的比值．以上四项判断正确的有A．1 个B．2 个C．3 个D．4 个6．如图所示电路，闭合开关S后，若甲、乙两表是电压表，示数之比是3①2，若将甲、乙两表都替换为电流表，并断开开关S，则甲、乙两表的示数之比为（）A．3①1B．1①1C．1①3D．3①27．一只电阻两端的电压从2V增大到2.8 V，通过该电阻的电流增加了0.1 A，则该电阻的阻值是A．8 ΩB．16 ΩC．24 ΩD．无法确定8．如图所示电路中,电源电压不变,R是定值电阻,当a、b两点接入10Ω的电阻时,通过定值电阻R0的电流是0.5A;若a、b间改接20Ω的电阻,通过定值电阻R0的电流A．等于0.25A B．小于0.25A C．大于0.25A D．无法判断9．如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a 端的过程中，下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大10．如图所示，电源电压保持不变。

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版（含答案）一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。

2．如图电源电压为3V，电阻R1为5Ω。

闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。

3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后，10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。

（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4 A，求电阻R2 的阻值。

6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B的电阻分别为为多少Ω ？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。

闭合开关S，电压表的示数为 4.8伏。

R的电流。

（1）求通过电阻1R的阻值。

（2）求电阻2（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。

求电阻0R的阻值及电流表的示数。

8．如图是某家用电炖锅的简化电路图。

电源电压为220V，1R和2R均为加热电阻。

当开关S 接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（ ） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。

当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。

下列说法中正确的是（ ）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。

要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

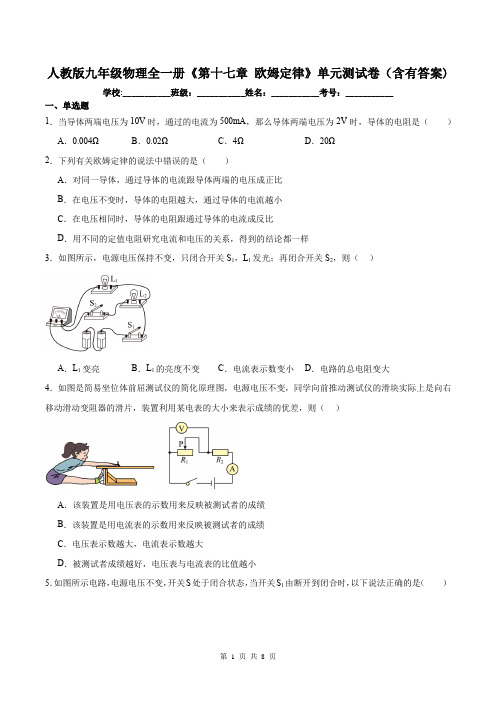

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．当导体两端电压为10V时，通过的电流为500mA，那么导体两端电压为2V时，导体的电阻是（）A．0.004ΩB．0.02ΩC．4ΩD．20Ω2．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样3．如图所示，电源电压保持不变，只闭合开关S1，L1发光；再闭合开关S2，则（）A．L1变亮B．L1的亮度不变C．电流表示数变小D．电路的总电阻变大4．如图是简易坐位体前屈测试仪的简化原理图，电源电压不变，同学向前推动测试仪的滑块实际上是向右移动滑动变阻器的滑片，装置利用某电表的大小来表示成绩的优差，则（）A．该装置是用电压表的示数用来反映被测试者的成绩B．该装置是用电流表的示数用来反映被测试者的成绩C．电压表示数越大，电流表示数越大D．被测试者成绩越好，电压表与电流表的比值越小5．如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A．电压表示数不变B．电流表示数变小C．在相同时间内，电路消耗的电能变小D．电压表与电流表的示数比值不变6．如图是某水果店使用的电子秤工作原理简化图，滑片P可在竖直放置的电阻R上滑动，不放水果时，P 处于R的最上端。

当所称水果的质量增大时，由电表改装成的显示器示数也增大。

下列说法正确的是（）A．显示器是由电压表改装而成B．接线柱“1”应与“2”连接R D．水果质量越大，接入电路的总电阻将越小C．为了节约电能，可去掉电阻7．如图所示的电路中，电源电压保持不变。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．根据欧姆定律可以得到R=UI，由此下列判断正确的是A．导体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零B．导体的电阻等于加在它两端电压跟通过它的电流的比值C．导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻D．以上说法都不正确2．关于电流、电压和电阻，下列说法中正确的是（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻就越大C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大3．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。

则（）A．灯泡L1两端的电压是1VB．电压表测灯泡L2两端的电压C．灯泡L1和L2的电阻之比是4：1D．通过灯泡L1的电流比L2的电流大4．如图所示，电源电压为3V且保持不变，电阻R2的阻值为10Ω，当开关S闭合时，电流表的示数为0.1A，则下列说法正确的是（）A．电阻R1的电阻为20ΩB．电阻R2两端的电压为2VC．电阻R1通过的电流为0.2A D．电阻R1与R2的电阻之比为1∶25．如图所示，盒内有一个电压恒定为6V的电源和三个阻值均为3Ω的电阻连成电路，从电路中引出a、b、c、d四根导线．今测得a、b之间的电压是6V，c、d之间的电压是2V，b、d之间的电压是0V．要满足上述条件条件，a、c之间的电阻是()A．0ΩB．3ΩC．6ΩD．9Ω6．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W7．如图所示的装置中，R是滑动变阻器的电阻片。

人教版九年级物理全一册《第十七章欧姆定律》章节检测卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．当甲两端电压为2.5V时，通过它的电流为0.6AB．当乙两端电压为2.5V，其电阻值为10ΩC．若甲和乙并联，电压为1V，则干路电流为0.4AD．将甲和乙串联，电流为0.4A，则它们两端的电压为3V2．一段均匀的电阻线，接在6V的电源上，通过它们的电流为200mA。

若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为（）A．600mA B．0.18 A C．1.8 A D．1.2A3．如图所示的电路中，电源电压不变，R为定值电阻。

当开关S闭合后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表示数不变B．电流表示数逐渐变大C．电压表示数不变D．电压表示数逐渐变大4．如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动5．三个电阻R1、R2、R3并联于同一电路中，其阻值分为30Ω、20Ω、10Ω，通过它们的电流分别为I1、I2、I3，那么I1：I2：I3为( ）A．6∶3∶2B．2∶3∶6C．3∶2∶1D．1∶2∶36．如图为一种测量环境湿度的仪器和它的简化工作原理图。

电源电压恒为6V，定值电阻R＝10Ω，R0为湿敏电阻，R0随环境湿度的增加而减小，R0的阻值范围为10~20Ω，电压表量程为0~3V，电流表量程为0~0.6A。

闭合开关S，当环境的湿度增加时，在保证两表安全的情况下，下列说法正确的是（）A．电流表的示数变小B．电压表示数与电流表示数的比值变大C．电压表的示数变大D．经过R0的最大电流为0.5A7．如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，移动滑动变阻器的滑片P，下列说法正确的是（）A．向右移动滑片P，电流表示数减小，电压表示数增大B．向右移动滑片P，电流表示数增大，电压表示数减小C．向左移动滑片P，电流表示数减小，电压表示数减小D．向左移动滑片P，电流表示数增大，电压表示数增大8．疫情防控期间，小明是班级的卫生员，负责使用红外线测温仪测量同学们的体温。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案一、单选题1．最先通过实验研究，并正确归纳得出了电流与电压和电阻的关系的科学家是（）A．牛顿B．欧姆C．伏特D．爱因斯坦2．如图，电源的电压不变。

闭合开关后，当滑动变阻器的滑片P向左滑动时（）A．电压表的示数不变，电流表的示数增大B．电压表的示数减小，电流表的示数减小C．两表的示数都减小D．两表的示数都不变3．如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω,0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。

下列说法正确的是（）A．实验中可保持R1两端电压为3VB．调节滑动变阻器的过程中，应观察电流表的示数C．将R1由10Ω换成20Ω，正确操作后电流表示数变大D．将R1由10Ω换成20Ω，应将滑动变阻器的滑片适当向右移动4．在如图所示的实验电路中，电源电压为5V，闭合开关S，电压表示数为1V，则（）A．电压表的量程应选0～3VB．通过灯泡L1的电流比L2的电流大C．灯泡L1两端的电压是4VD．灯泡L1和L2的电阻之比是4:15．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样6．在如图所示电路中，闭合开关，当滑动变阻器的滑片向右移动时，电压表、电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表、电流表的示数均变大D．电压表、电流表的示数均变小7．在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，下列说法正确的是A．导体乙的电阻是导体甲阻值的2倍B．当在导体甲的两端加1.5V的电压时，通过导体甲的电流为0.45AC．将甲、乙两导体串联后接到电压为2V的电源上时，通过两导体的电流为0.1AD ．将甲、乙两导体并联后接到电压为2V 的电源上时，干路的电流为0.5A8．如图甲所示是定值电阻R 和小灯泡L 的I -U 关系图像，子轩同学将这个电阻和小灯泡连接到如图乙所示的电路中，闭合开关，调节滑动变阻器的滑片P 到图乙所示位置，此时电压表示数为6V ，下列选项中错误的是（ ）A ．定值电阻R 的阻值为20ΩB ．此时灯丝的电阻值大于12ΩC ．电源电压大于8VD ．此时小灯泡与定值电阻两端的电压之比为1：3二、填空题9．当一个定值电阻两端的电压由8V 变为10V 时，通过电阻的电流增加了0.1A ，该电阻的阻值为 Ω；现有两个电阻1R 、2R 并联，通过它们的电流之比为121:3I I =:，则12:R R = ，若将1R 、2R 串联，则它们两端的电压之比为12:U U = 。

第17章欧姆定律1、下列关于电流跟电压、电阻的关系说法正确的是( )A．电流一定与电压成正比 B．电流一定与电阻成反比C．电压一定时，电流跟电阻成反比 D．电阻一定时，电压跟电流成反比2、如图所示电路中，电源电压恒定，断开S1、S2，闭合S2，两电表均有示数；若断开S2，闭合S1、S3，此时两电表的示数与前者相比( )A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大3、如图所示，电源电压保持不变。

当开关S1闭合、S2断开时，电流表的示数为0．2 A；当开关S1、S2都闭合时，电流表的示数为0．8 A。

则电阻R1与R2的比值为( )A．1︰3 B．3︰l C．2︰3 D．3︰24、如图所示电路中，把一根粗细均匀的电阻丝变成圆环，A、B、C、D是环上四等分点，当闭合开关S后，滑片由B经C滑至D的过程中，电流表示数将:（）A．由小变大 B．先变大后变小 C．由大变小 D．先变小后变大5、三个电阻并联后的总电阻值:（）A．一定比其中任何一个电阻值都大 B．一定比其中任何一个电阻值都小C．一定等于各电阻的倒数之和; D．一定比其中最小的电阻值大，比其中最大的电阻值小6、如图所示，电源电压不变，电路中的电阻为R，电压表的读数为U，若要使电压表的读数变为U，则下列方法可取的是:（）A．在AC间串联一个阻值为3R的电阻 B．在CD间串联一个阻值为3R的电阻C．在CD间并联一个阻值为3R的电阻 D．在DB间串联一个阻值为的电阻7、如图所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求:（）A．保持R′滑片位置不变B．保持R两端电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中电流不变8、有一个阻值Rx已看不清的电阻器，现要测出它的电阻值．某同学用现有的器材：电压表和电流表各一只，已知阻值的电阻R一只、电池组一个、开关两个、导线若干条，连接成图8-83所示的四个电路，其中不能测出阻值Rx的是:（）9、如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0－3 V，0－15 V)．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 ( )A．1：5 B．5：1 C．1：4 D．4：110、如图所示，电源电压为4.5 V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列可能出现的情况是 ( ) A．△U1＝0V，△U2＝2V，△U3＝1 V B．△U1＝0V，△U2＝2V，△U3＝2VC．△U1＝0.5 V，△U2＝1 V，△U3＝1.5 V D．△U1＝0.2 V，△U2＝1 V，△U3＝0.8V11、有两个阻值相同的电阻，它们串联时的总电阻是并联时总电阻的________倍．12、如图所示电路，电阻R1= 6欧，开关断开时，电压表示数为9伏，此时电流表的示数为开关闭合时的3/4，则电阻R2= ________欧，电源电压U = ________伏．13、两电阻串联时总电阻是36欧，并联时总电阻是8欧，这两个电阻分别是________和________．14、如图所示，电路中的电源电压不变，电阻R = 10欧，闭合开关S后，电流表的读数为I，当将一个阻值为________欧的电阻与电阻R________联时，电流表的读数为2I．15、电阻R1= 10欧，R2= 20欧，串联后接在电压为9伏的电源上，通过R1的电流强度是________安；并联后再接到上述电源上，这时通过R2的电流强度是________安，通过电源的电流强度是________安．16、如图是关于电阻A、B的I－U图像．由图可知，电阻值较大的电阻是_______Ω．若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是_______A，此时电路总电阻值是_______Ω．17、利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变R x 的阻值，调节滑动变阻器使电压表示数保持不变，得到了I 与R 的关系图像，如图乙所示．由图像可以得出的结论是_______；此次实验中，电压表的示数始终保持_______V 不变．18、如图所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5 A ，则R 1的电阻值为_______Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V ，则R 2的电阻值为_______Ω；如果电路中只闭合S 3，电压表示数是_______V ．19、如图所示，两电阻接入电路，在图中○内填上电压表或电流表．20、如图所示，R 1 = 15欧，电压表示数为6伏，电流表示数为0.2安．已知图中矩形框内的电阻只能是下面四个电阻中的两个的连接，这四个电阻是：R 2 = 10欧，R 3 = 20欧，R 4 = 40欧，R 5 = 120欧，问矩形框内是哪两个电阻？怎样连接？作图表示．21、图甲是测量定值电阻R 的实物连接图(缺一根导线)。

第十七章《欧姆定律》测试题一、单选题1．如图所示的电路中，闭合开关后两灯均不亮，电流表的指针不动，而电压表的指针有明显的偏转，该电路的故障可能是A．1L的灯丝断了B．2L的灯丝断了C．1L和2L的灯丝都断了D．电流表内有断路2．如图所示电路，电源电压保持不变．只闭合开关S时，电流表、电压表的示数分别为I1、U1；同时闭合开关S、S1时，电流表、电压表的示数分别为I2、U2，下列判断正确的是A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I2 3．甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2:1C．甲、乙两个电阻两端电压之比是2:1D．甲、乙两个电阻的电功率之比是1:44．对欧姆定律公式I = U / R的理解，下面哪一句话是错误的（）A．两并联电阻中的电流跟它们的电阻成反比B．某一段导体中的电阻跟他两端的电压成正比C．某一段导体中的电流跟它两端的电压成正比D．某一段导体的电阻跟它两端的电压和电流的大小无关5．如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路6．实验室有两只定值电阻，甲标有“l0Ω，1A”字样，乙标有“15Ω，0.6A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为A．25V B．10V C．15V D．19V7．如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小，灯泡变暗B．电流表示数变大，电压表示数变大，灯泡变亮C．电流表示数变小，电压表示数变小，灯泡变亮D．电流表示数变小，电压表示数变大，灯泡变暗8．如图所示，电源电压恒为9V，定值电阻R1的阻值为10Ω，滑动变阻器滑片位于中间某一位置。

人教版九年级物理第17章欧姆定律综合训练一、选择题1. 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U－I关系图像，从图中可以看出R1与R2的大小关系是()A. R2＞R1B. R1＝R2C. R2＜R1D. 无法确定2. 在一段电阻不变的导体两端加20 V 电压时，通过的电流为1 A;现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为()A.0.25 A 5 ΩB.0.25 A20 ΩC.1 A 5 ΩD.1 A20 Ω3. 图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U－I关系图像正确的是()4. 已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为()A. 0.5 A12 VB. 1.5 A12 VC. 1.5 A8 VD. 0.5 A8 V5. 2019·呼和浩特用电器甲和乙，通过它们的电流与其两端电压关系如图17－2－7所示，其中直线表示用电器甲的电流与其两端电压的关系。

下列说法正确的是()A．用电器甲的电阻不变，大小为0.1 ΩB．用电器乙的电阻随着电流的增大而变大，最大值为10 ΩC．如果把这两个用电器串联接在6 V的电源上，电路中的电流是0.43 AD．如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A6. 我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是()A. 当酒精浓度减小时，R的阻值减小B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小7. 在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。
