电子线路单元测试题(三极管部分)

总分: 100 得分: 0单选题(共100题)(1).关于集成运放的应用说法不正确的是（）。

(1分)回答:正确答案:D.在同应用中不可能有时处于开环状态有时处于闭环状态得分:0(2).对镜像电流源电路的说法不正确的是（）。

(1分)回答:正确答案:C.其交流内阻越小越好得分:0(3).以下关于负反馈的说法错误的是( )。

(1分)回答:正确答案:D.可减小噪声得分:0(4).N沟道JFET参与导电的载流子是（）。

(1分)回答:正确答案:A.自由电子得分:0(5).对于结型场效应管，当|Vgs|>|Vgs(off)|时，管子工作在（）。

(1分)回答:正确答案:C.截止区得分:0(6).根据反馈放大器框图，当反馈信号与输入信号的极性相同，从而使净输入信号减小时，称此反馈为（）。

(1分)回答:正确答案:B.负反馈得分:0(7).对于电流放大器，我们希望（）。

(1分)回答:正确答案:B.输入电阻小，输出电阻大得分:0(8).把交流电转化为直流电的过程称为（）。

(1分)回答:正确答案:A.整流得分:0.(9).以下关于负反馈的说法错误的是（）。

(1分)回答:正确答案:D.并联负反馈应取xi=vi得分:0(10).关于集成运放的闭环应用以下说法错误的是（）。

(1分)回答:正确答案:D.包括触发器应用得分:0(11).关于发射极接电阻的共射放大器说法不正确的是（）。

(1分)回答:正确答案:D.该电阻减小了输出电阻得分:0(12).可将小信号放大器看成有源四端网络，则以下说法错误的是（）。

(1分)回答:正确答案:B.输出电压除以输出电流为输出电阻得分:0(13).若两个单级放大器负载短路时的电流增益分别为A1和A2，两级级联后测得总的电流增益约等于A1A2，则可判断（）。

(1分)回答:正确答案:B.前级输出电阻远小于后级输入电阻得分:0(14).若系统是个无零三极点系统，A(s)的三个极点角频率满足wp3=10wp2=100wp1，则以下说法不正确的是（）。

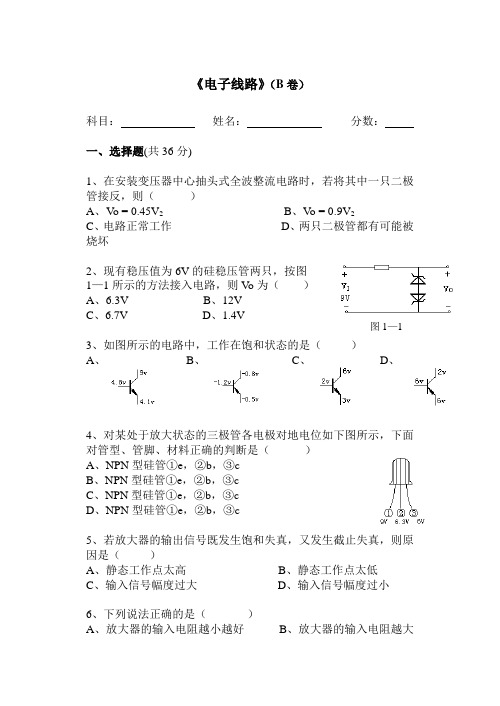

《电子线路》（B 卷）科目： 姓名： 分数：一、选择题(共36分)1、在安装变压器中心抽头式全波整流电路时，若将其中一只二极管接反，则（ ）A 、 V o = 0.45V 2B 、V o = 0.9V 2C 、电路正常工作D 、两只二极管都有可能被烧坏2、现有稳压值为6V 的硅稳压管两只，按图1—1所示的方法接入电路，则V o 为（ ）A 、6.3VB 、12VC 、6.7VD 、1.4V3、如图所示的电路中，工作在饱和状态的是（ ）A 、B 、C 、D 、4、对某处于放大状态的三极管各电极对地电位如下图所示，下面对管型、管脚、材料正确的判断是（ ）A 、NPN 型硅管①e ，②b ，③cB 、NPN 型硅管①e ，②b ，③cC 、NPN 型硅管①e ，②b ，③cD 、NPN 型硅管①e ，②b ，③c5、若放大器的输出信号既发生饱和失真，又发生截止失真，则原因是（ ）A 、静态工作点太高B 、静态工作点太低C 、输入信号幅度过大D 、输入信号幅度过小6、下列说法正确的是（ ）A 、放大器的输入电阻越小越好 B、放大器的输入电阻越大图1—1越好C、放大器的输出电阻越小越好D、放大器的输出电阻越大越好7、如图1—2所示，引入的反馈是（）A、串联、电流、负反馈B、并联、电流、负反馈C、串联、电压、负反馈D、并联、电压、负反馈8、典型差动放大器接有发射极电阻Re，该电阻的作用是（）A、提高差模信号放大能力B、降低共模信号放大能力C、提高电路的对称性D、提高放大倍数的稳定性9、双端输入——双端输出差动放大器的电压放大倍数是（）A、单管放大电路放大倍数的二倍B、与单管放大电路放大倍数一样大C、单管放大电路放大倍数的1/2倍D、无法与单管放大电路比较10、电容三点式LC正弦波振荡器的最大优点是（）A、输出幅度大B、输出波形好C、频率调节方便D、电路简单11、下列交流等效电路中，不能产生正弦波振荡的是（）12、不是两个功放管轮流导通，放大正、负半周信号的功放电路为（）A、甲乙类B、OCL电路C、BTL电路D、OTL 电路二、填空题(共24分)1、在P型半导体中载流子________的数量多于载流子_________的数量。

电子线路练习题二一、选择题1. 直接耦合电路中存在零点漂移主要是因为（ ）。

A. 晶体管的非线性B. 电阻阻值有误差C. 晶体管参数受温度影响D. 静态工作点设计不当2. 已知变压器二次电压为t U u ωsin 222=V ，负载电阻为R L ，则半波整流电路流过二极管的平均电流为（ ）。

A. L R U 245.0 B. L R U 29.0 C.LR U 22D. L R U 222 3. 从二极管伏安特性曲线可以看出，二极管两端压降大于（ ）时处于正偏导通状态。

A. 0B. 死区电压C. 反向击穿电压D. 正向压降4. 为了增大放大电路的输入电阻，应引入（ ）负反馈。

A. 直流B. 交流电流C. 交流串联D. 交流并联5. 乙类互补对称功率放大电路（ ） A ．能放大电压信号，但不能放大电流信号 B ．既能放大电压信号，也能放大电流信号 C ．能放大电流信号，但不能放大电压信号D ．既不能放大电压信号，也不能放大电流信号6. 关于三极管反向击穿电压的关系，下列正确的是（ ）。

A. EBO BR CBO BR CEO BR U U U )()()(>>B. EBO BR CEO BR CBO BR U U U )()()(>>C. CEO BR EBO BR CBO BR U U U )()()(>>D. CBO BR CEO BR EBO BR U U U )()()(>>7. 欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（ ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联8. 在25oC 时，某二极管的死区电压U th ≈，反向饱和电流I S ≈，则在35oC 时，下列哪组数据可能正确：（ ）。

A U th ≈，I S ≈B U th ≈，I S ≈C U th ≈，I S ≈D U th ≈，I S ≈9. 某放大电路在负载开路时的输出电压为4V ，接入1 k Ω负载电阻后输出电压降为1V 。

电子线路单元测试题（集成运放部分1）根据湖北技能高考考纲命题 2017年秋一判断题：（每题2分，共60分）1.各级静态工作点互相干扰的耦合电路是阻容耦合或变压器耦合。

（）2.反馈是把电路的输出信号的部分送回到放大电路的输入端的过程. （）3.为减小放大电路的非线性失真的措施采用引入负反馈的方法。

（）4. 直接耦合时,各级静态工作点互相干扰。

（）5.多级放大器的通频带比组成它的各级放大器的通频带都要宽,级数愈多,通频带愈宽。

（）6.若一个放大电路具有电流并联负反馈，则可以稳定输出电压，增大输入电阻。

（）7. 若一个放大电路具有电压并联负反馈，则可以稳定输出电压. 减小输出电阻。

（）8.瞬时极性法在信号的各作用点标记的“＋”、“－”是表示电流的流入和流出极性。

（）9.若接入反馈后与未接反馈时相比输出量变大,则引入的反馈为负反馈. （）10.多级放大器是牺牲通频带的宽度来提高放大倍数. （）11.负反馈电路改善电子电路的工作状态和性能，正反馈电路可以做自激振荡器。

（）12.低频放大电路中，主要采用直接耦合方式。

（）13.变压器耦合放大器中的变压器起电压变换作用，使前后级的静态工作点互不干扰。

（）14.直接耦合放大器可以阻止直流使信号变得缓慢。

（）15.变压器耦合放大器的优点是既能放大交流信号，也能放大直流信号还可变换电压。

（）16.多级放大器总增益的表达式为Gu =Gu1 + Gu2 + Gu3 + ………+ Gun 。

（）17.多级放大器总电压放大倍数的表达式为AU =AU1×AU2×AU3×………×AUn。

（）18.多级放大器总电压放大倍数的表达式为AU =AU1 + AU2 + AU3 + …… + AUn。

（）19. 负反馈电路可以减小放大器的外部噪声和干扰。

（）20.并联负反馈可以使放大器输入电阻减小，串联负反馈可以使放大器输入电阻增大。

（）21.直流放大器不只能放大直流信号，还能放大交流信号。

一、填空题1、与非门的逻辑功能为。

2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、7、在进行A/D转换时，常按下面四个步骤进行，、、、_______。

8、计数器按增减趋势分有、和计数器。

9、TTL与非门输入级由组成。

两个OC门输出端直接接在一起称为。

10、在TTL与非门，异或门，集电级开路门，三态门中，为实现线与逻辑功能应选用，要有推拉式输出级，又要能驱动总线应选用门。

11、一个触发器可以存放位二进制数。

12、优先编码器的编码输出为码，如编码输出A2A1A0=011，可知对输入的进行编码。

13、逻辑函数的四种表示方法是、、、。

14、移位寄存器的移位方式有，和。

15、同步RS触发器中，R，S为电平有效，基本RS触发器中R，S为电平有效。

16、常见的脉冲产生电路有17、触发器有个稳态，存储8位二进制信息要个触发器。

18、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的，触发方式为式或式的触发器不会出现这种现象。

19、常见的脉冲产生电路有，常见的脉冲整形电路有、。

20、数字电路按照是否有记忆功能通常可分为两类：、。

21、T T L与非门电压传输特性曲线分为区、区、区、区。

22、寄存器按照功能不同可分为两类：寄存器和寄存器。

23、逻辑代数的三个重要规是、、。

24、逻辑函数F=ABA++=+BBAAB25、常用的BCD码有、、、等。

常用的可靠性代码有、等。

26、逻辑函数的四种表示方法是、、、。

27、TTL与非的V OFF称为，V ON称为28、触发器有两个互补的输出端Q、Q，定义触发器的1状态为，0状态为，可见触发器的状态指的是端的状态。

29、一个触发器可以记忆位二进制代码，四个触发器可以记忆位二进制代码。

电子线路测试题三一、选择题（每题2.5分，共85分）：1、放大器必须对电信号有（）放大作用。

A电流B电压 C功率 D电流、电压和功率2、某交流放大器的输入电压是100mV，输入电流为0.5mA，输出电压为1V,输出电流为50mA，则该放大器的功率放大倍数为（）A 10B 100C 1000D 100003、某交流放大器的输入电压是100mV，输入电流为0.5mA，输出电压为1V,输出电流为50mA，则该放大器的功率增益为（）A 10B 20C 30D 404、某放大器的电压放大倍数为100，则它的电压增益是（）A 2B 10C 20D 405、某放大器的电流放大倍数为100，则它的电压增益是（）A 2B 10C 20D 406、按电路中的电压和电流符号写法的规定，直流分量用（）表示。

A大写字母和大写下标 B大写字母和小写下标C小写字母和大写下标 D小写字母和小写下标7、把放大器的输入端（），则放大器处于无信号输入状态，称为静态。

A断路B短路C以上均可8、画直流通路时，电容视作（）。

A开路 B短路 C电阻 D以上均可9、画直流通路时，电感线圈视作（）。

A开路 B短路 C电阻 D以上均可10、画交流通路时，电容视作（）。

A开路 B短路 C电阻 D以上均可11、画交流通路时，电感线圈视作（）。

A开路 B短路 C电阻 D以上均可12、画交流通路时，直流电源视作（）。

A开路 B短路 C电阻 D以上均可13、关于单级放大器，以下说法错误的选项是（）A为了使放大器不失真地放大信号，放大器必须建立适宜的静态工作点B单级共发射极放大电路兼有放大和反相作用C在交流放大器中同时存有着直流分量和交流分量两种成分D对信号的电压具有放大功能的电路就是放大器14、单级共发射极放大器的输出信号的正半周被局部削除，原因是（）A静态工作点过高B静态工作点过低C以上均不对15、若静态工作点在交流负载线上的位置过高，会造成（）失真。

A截止 B饱和 C交越 D附加16、若静态工作点在交流负载线上的位置过低，会造成（）失真。

晶体二极管、三极管测试题中国计量学院2021 ~ 2021学年第二学期《模拟电子线路》单元考试试卷开课系部：信息工程学院 _ ，考试时间：年____月____日时考试形式：闭卷□√、开卷□，允许带笔、尺子、计算器等文具入场考生姓名：学号：专业：班级：题序得分评卷人一二三四五六七总分一、选择题（共22分，1-6，8各2分，第七题1分） 1、稳压二极管是工作在伏安特性的（）区。

A．正向导通 B．反向截止 C．反向击穿 D．放大区 2、某三极管工作于放大状态，则其发射结和集电结的偏置为( )。

装 A. 正偏，正偏B. 正偏，反偏 C. 反偏，正偏 D. 反偏，反偏 3、下图中正确使用稳压二极管的稳压电路是 ( )。

++ RLRLVi Vi 定 --AB++ 线ViViC--D4、共集电极放大电路的特点是( )。

A．输入电阻很小，输出电阻很大 B. 输入电阻很大，输出电阻很小 C．电压放大倍数很高 D. 可用作振荡器5、下列各组态放大电路中，既有电压放大作用，又有电流放大作用是（）A．共射组态 B. 共基组态 C. 共集组态6、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为。

A. 83B. 91C. 100 7、现有直接耦合基本放大电路如下：A.共射电路B.共集电路C.共基电路2021-2021（二）中国计量学院《模拟电子线路》单元考试试卷共 6 页第 1 页选择正确答案填入空内，只需填A、B、……（1）输入电阻最小的电路是，最大的是；（2）输出电阻最小的电路是；（3）有电压放大作用的电路是；（4）有电流放大作用的电路是；（5）高频特性最好的电路是；（6）输入电压与输出电压同相的电路是；反相的电路是。

8、某电路中晶体三极管的符号如图，测得各管脚电位标在图上，则该管处在（）A. 放大状态B. 饱和状态5VC. 截止状态1.7VD. 状态不能确定1V二、 1、（6分）如图所示电路中，D为硅二极管，导通电压为0.7V，求Vo和I。
