《工程地质》实验指导书（土木、交通专业用）王艳霞编南京工业大学土木工程学院目录工程地质实验注意事项 (1)实验一：常见矿物、岩石的识别、鉴别 (2)工程地质实验注意事项1、实验前必须阅读有关教材及本实验指导书，初步了解实验内容要求与步骤。
2、实验记录应用正楷填写，不可潦草，并按规定的地方书写实验内容。
3、各项记录须于实验进行时立即记下，不可另以纸条记录，事后誉写。
4、实验结束时，应把实验结果交给指导教师审阅，符合要求并经允许，方可收拾结束实验，并按实验开始时领取仪器的位置，归还仪器与工具。
实验一常见矿物、岩石的识别、鉴别学时：2学时实验性质：认识型实验目的：通过观察标本，建立对几种主要造岩矿物和常见沉积岩、火成岩、变质岩的感性认识。
要求：熟悉矿物的基本性质及其测试方法，熟悉常见岩石的矿物组成和结构构造特点，掌握常见矿物、岩石的鉴别方法。
实验内容：1、鉴定矿物的方法鉴定矿物的方法很多，有差热分析法，光谱分析法和偏、反光显微镜鉴定法等。
野外工作中常采用肉眼鉴定法，它是其他鉴定方法的基础。
肉眼鉴定法是凭借肉眼和一些简单工具（如放大镜、小刀等）来区别矿物的物理性质，从而达到鉴别的目的。
一般应找出矿物的新鲜面，从观察矿物的形态入手，然后观察矿物的颜色、光泽、硬度、解理，再进一步观察矿物的其它性质以及对矿物的化学试剂（如HCl）反应，综合观察结果，便可将矿物的名称定出来。
2、观察几种常见的造岩矿物（1）石英（2）长石（3）云母（4）辉石、角闪石（5）方解石、白云石（6）高龄石（7）滑石（8）黄铁矿3、观察常见沉积岩、火成岩、变质岩标本。
（1）沉积岩类：砾岩、砂岩、页岩和泥岩、石灰岩。
（2）火成岩类：花岗岩、花岗斑岩、流纹岩、正长岩、闪长岩、玄武岩和火山碎屑岩。
（3）变质岩类：大理岩、石英岩、片麻岩、片岩、板岩、千枚岩。
工程地质室内实习指导书工程地质室内实习指导书
一、实习目的
通过室内实习，掌握工程地质基本知识、方法和技能，培养实际工作能力，提高综合素质及人际交往能力。
二、实习基地
实习地点主要在学校的地质实验室和计算机教室。
三、实习内容
1. 工程地质基础知识的学习学习工程地质学的基本知识，掌握地层分析、地质构造分析、地质灾害分析等相关理论
2.
工程地质技术的实践学习地质调查、地质探测、地质勘探等
工程地质技术，了解各项地质技术的应用范围和操作方法。
3. 工程地质知识的应用针对具体工程实例，运用工程地质学相
关知识进行分析，提出合理建议并撰写实习报告。
四、实习要求
1. 实习期间要保证参与度，认真听讲，积极交流，提高
自己的理论基础和工作技能。
2. 实习过程中要遵守实验室规
章制度，保持实验场地的卫生和安全。
3. 实习结束后，认真
完成实习报告的撰写，以便总结此次实习的收获和反思，分析差距，指导今后的工作和学习。
五、实习安排
实习开始前，本指导书的内容应向学生详细介绍。
实习过程中，可以分为三个阶段：第一阶段是工程地质基础知识的学习和简单实践；第二阶段是针对具体工程实例，进行工程地质知识的应用；第三阶段是总结和撰写实习报告。
六、总结
此次室内实习是学习工程地质学的重要组成部分，对专业知识和实践经验有着重要的促进和启示作用。
同学们应该积极投入，努力提高实习效果，为今后的工作和学习奠定基础。

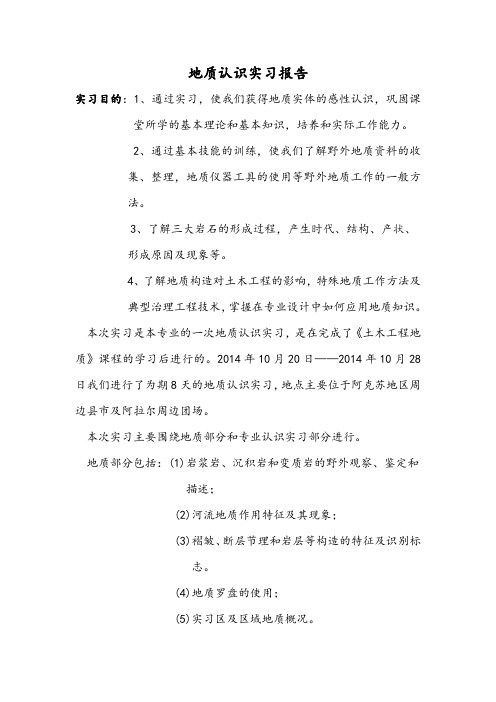

地质认识实习报告实习目的：1、通过实习，使我们获得地质实体的感性认识，巩固课堂所学的基本理论和基本知识，培养和实际工作能力。
2、通过基本技能的训练，使我们了解野外地质资料的收集、整理，地质仪器工具的使用等野外地质工作的一般方法。
3、了解三大岩石的形成过程，产生时代、结构、产状、形成原因及现象等。
4、了解地质构造对土木工程的影响，特殊地质工作方法及典型治理工程技术，掌握在专业设计中如何应用地质知识。
本次实习是本专业的一次地质认识实习，是在完成了《土木工程地质》课程的学习后进行的。
2014年10月20日——2014年10月28日我们进行了为期8天的地质认识实习，地点主要位于阿克苏地区周边县市及阿拉尔周边团场。
本次实习主要围绕地质部分和专业认识实习部分进行。
地质部分包括：(1)岩浆岩、沉积岩和变质岩的野外观察、鉴定和描述；(2)河流地质作用特征及其现象；(3)褶皱、断层节理和岩层等构造的特征及识别标志。
(4)地质罗盘的使用；(5)实习区及区域地质概况。
专业认识实习部分包括：小区住宅楼规划布局、建筑特色、景观对建筑物的衬托、道路设计、小区特色等，工业厂房，休闲场所，餐饮建筑环境等。
1.地质部分(1)岩浆岩、沉积岩和变质岩的野外观察、鉴定和描述。
岩浆岩：主要的造岩矿物有石英、长石、角闪石、黑云母、辉石、橄榄石。
酸性岩浆岩中前几种矿物居多，而基性岩浆岩中则偏向于后者。
也因此，在岩石的颜色上来说由肉红色--灰白色--黑色变化。
结构上来说，侵入的岩浆岩里面的矿物应该是较均匀的分布，岩石呈现块状。
而喷出的流纹岩中会呈现一些流动构造；以及喷出的安山岩和玄武岩中会有气孔和杏仁状构造，这种特殊的结构构造也是它们的鉴定标志。
沉积岩：由于组成沉积岩的矿物都是经过了风化和搬运，所以一般来讲每种沉积岩在成分上相对较简单。
沉积岩的划分就是根据成分划分的，主要有泥岩、碳酸盐岩、石英（长石）、砂岩等。
所以沉积岩就以某种成分为主（如以泥质、或以石英等）。
工程地质实习指导书第一篇：工程地质实习指导书工程地质学实习指导书（土木工程专业使用）一、地质野外实习记录及工作任务书（一）野外地质观察记录进行野外地质观察必须做好记录，地质记录是最宝贵的原始资料，是进行综合分析和进一步研究的基础，也是地质工作成果的表现之一。
1.野外记录要求（1）详细观察和记录：包括地质内容和具体地点两方面（2）客观地反映实际场区地质情况（3）记录清晰、美观、文字通达（4）图文并载2．综合性地质观察的记录综合性地质观察的记录要全面和系统，应用于对某一地区的全面、综合性地质调查。
如进行区域地质测量，常采用观察点和观察线相结合的记录方法。
观察点是观察的点位置，是地质上具有关联性、代表性、特征性的地点。
如地层的变化处、构造接触线上、岩体和矿化的出现位置及其它重要地质现象所在。
观察线是连接观察点之间的连续路线，即沿途观察，达到将观察点之间的情况联系起来之目的，是观察和记录的一般对象。
作为实习时的参考，现将观察点、线的记录内容和格式介绍如下：（1）日期与天气：当天工作的日期与天气晴或天阴等（2）工作地区的地名（3）路线：从何处开始经过何处到达何处，要写得具体清楚（4）观察点编号：可从01开始依次为02，03，……（5）观察点位置：尽可能详细交代方位、地形地貌等。
（6）观察目的：了解在本观察点着重观察的地质构造特点。
如观察某时代的地层及接触关系，观察某种构造现象(如断层、褶皱……)、观察火成岩的特征，观察某种外力动力地质现象等（7）观察内容：详细记录观察的地质构造现象，这是观察记录的实质部分。
观察的重点不同，相应地有不同的记录内容。
如果观察对象是层状地质体，则可按以下程序进行记录：① 岩石名称、岩性特征，包括岩石的颜色、矿物组成、结构、构造等；② 化石情况，有无化石，化石的多少，保存状况，化石名单；③ 岩层时代的确定；④ 岩层的垂直变化，相邻地层间的接触关系，列出证据；⑤ 岩层产状，按方位角的格式进行记录；⑥ 岩层出露处的褶皱状况，岩层所在构造部位的判断，是褶皱的翼部或轴部等；⑦ 岩层小节理的发育状况，节理的性质、密集程度，节理的产状，尤其是节理的力向；岩层破碎与否，破碎程度，断层存在与否及其性质、证据、断层产状等；⑧ 地貌、第四系，水文特征及其它外动力地质现象；⑨ 标本的编号，如采取了标本，样品或进行照相等应加以相应标明；⑩ 补充记录上述内容尚未包括的现象。
工程地质室内实习指导书徐林荣编专业班级姓名学号前言本讲义的内容是课程（工程地质）的组成部分。
由于本课程是一门实践性很强的学科，它主要研究自然界中客观地质体、各种地质现象及其产生的不良地质问题。
因此，在课堂讲授的同时，必须加强实践环节，增加感性认识。
这对加深理解基本概念、巩固所学的基本理论知识，具有重要作用，同时培养学生动手动脑及分析问题的能力。
本讲义主要内容包括，主要造岩矿物和常见岩石的认识，地质图的分析，地质剖面图的编制等。
通过一系列的实习，要求学生能够准确地识别主要造岩矿物和常见岩石，并且能够从地质图上准确获取该地区的地质环境信息。
室内地质实习须知一、要求：1、学习前必须作好预习（实习指导书和教材中的有关章节）。
2、每次学习务必带实习指导书进实习室。
3、实习过程中，必须按步骤、循序渐进，耐心观察，细心理解，认真完成实习任务。
4、认真填写好实习报告和作好读、绘地质图作业，并按规定时间交阅。
三、实习规则：1、不得迟到或早退。
2、按实习编组入座，不得喧哗。
3、保持室内秩序，注意清洁卫生。
4、室内陈列标本、模型、实习用具等不得随意挪动。
5、自觉爱护公物，互相监督，如有损坏或丢失，按价赔偿。
6、实习完毕后，必须物归原处，实习后收拾整洁，方可离开实习室。
实习一矿物鉴定方法及主要造岩矿物认识利用简单的工具（小刀、放大镜、素瓷板等）和化学药品（稀盐酸）等，对矿物的形态及主要物理性质，进行肉眼观察。
一、目的：1、通过肉眼观察，掌握矿物的主要物理性质。
2、学会肉眼鉴别主要造岩矿物的方法。
3、为鉴别岩石打基础。
二、要求：1、正确理解与运用矿物的物理性质鉴别矿物。
2、记住主要造岩矿物的异同点。
3、掌握主要造岩矿物的肉眼鉴别方法。
三、鉴定矿物的方法：鉴定矿物的方法很多，在野外经常利用肉眼、舌、手等感官或借助小刀、放大镜等来鉴定矿物的物理性质，从而确定矿物名称。
矿物的主要物理性质有颜色、结晶形状、光泽、透明度、解理、硬质、断口、比重、条痕、弹性等，但认识一种矿物时要抓住该矿物的主要特征或独特的性质，如云母具弹性、磁铁矿有磁性、滑石具滑腻感等，如某些矿物的某些性质相同或相近时，就要找出它们的不同点进行对比。
土木工程地质实习指导书土木工程专业的工程地质实习是专业培养计划中对于提高专业技能和专业素质非常重要的实践性教学环节。
下面小编为大家整理了土木工程地质实习指导书，欢迎参考。
土木工程地质实习指导书篇一实践是大学生活的第二课堂,是知识常新和发展的源泉,是检验真理的试金石,也是大学生锻炼成长的有效途径。
一个人的知识和能力只有在实践中才能发挥作用,才能得到丰富、完善和发展。
大学生成长,就要勤于实践,将所学的理论知识与实践相结合一起,在实践中继续学习,不断总结,逐步完善,有所创新,并在实践中提高自己由知识、能力、智慧等因素融合成的综合素质和能力,为自己事业的成功打下良好的基础土木工程是建造各类工程设施的学科、技术和工程的总称。
它既指与与人类生活、生产活动有关的各类工程设施，如建筑公程、公路与城市道路工程、铁路工程、桥梁工程、隧道工程等，也指应用材料、设备在土地上所进行的勘测、设计、施工等工程技术活动。
土木工程是社会和科技发展所需要的“衣、食、住、行”的先行官之一;它在任何一个国家的国民经济中都占有举足轻重的地位。
作为一名刚刚接触专业知识的大学生来说，如果在学习专业课之前直接就接触深奥的专业知识是不科学的，为此，学院带领我们进行了这次实习活动，让我们从实践中对这门自己即将从事的专业获得一个感性认识，为今后专业课的学习打下坚实的基础,为今后书本与实践的结合打下基础。
紧张的两周的实习生活结束了，在这两周里我还是有不少的收获。
实习结束后好好总结一下。
在实习过程中我们共进行了七项工地参观，包括故宫博物院，首钢液压车间，学校实验楼留学生公寓，两处住宅小区工地，和丰台构件厂共七天的参观。
在每次参观结束后我们都做了很认真的总结，把自己在参观时学到的，了解到的知识进行梳理，也同时为今后的学习打好基础，虽然我们不能完全明白老师讲解的所有知识，但终归是学习的过程，不同程度上都会有收获。
而实习的意义也在于此。
首先，通过实习，通过实践，使我学到了很多实践知识。
绪论一、地质测量与工程地质测绘实习的意义作为勘查技术与工程专业的学生应具有扎实的地质学、工程地质学理论基础和从事野外地质工作技能的素质。
只有具备上述条件，才能更好地学习勘查技术与工程的专业课程，并在今后从事勘查技术与工程的工作中能正确使用勘查技术，合理布置勘查工程，取得最佳的勘查效果。
因此，按着勘查技术与工程专业的教学大纲要求，在该专业二年级开展地质测量与工程地质测绘实践教学，对于深化已学过的地质、工程地质、水文地质课程内容，进行野外地质调查能力的培养，为新学年各门专业课程奠定良好的实践基础，都是十分必要的。
这也是地学类专业学生培养中不可缺少的教学环节。
通过野外教学实习，可以培养同学观察地质现象的能力，提高分析问题的能力。
同时也可以培养同学们吃苦耐劳，对艰苦生活、工作环境具有较强的适应性，并激发同学们从事地质工作的热情。
二、实习内容1．地质测量地质测量工作是地质调查、开展地质研究和找矿勘探工作中的基本方法。
属于基础地质工作。
其方法是通过对地表出露的地质现象观察和标测方式，确定测区内各类岩石、土的岩性，成份，成因、地层单位，时代与层序；查明区内地质构造类型与分布规律，研究地质演化规律，并给予地质环境和矿产资源评价，调查区内地形地貌形态特征及其成因类型。
将各项地质要素用不同的花纹、线条、符号和颜色表示在地形图上。
地质测量工作一般分为以下几个阶段：第一阶段：收集工区已有地质资料，在分析前人工作成果的基础上，拟定踏勘计划。
第二阶段：开展野外地质踏勘，在工区内通过选定的若干条有代表性的踏勘路线，了解区内地质、地形特征，统一思想认识，统一地质术语，统一岩石定名和地层划分标准，统一工作方法，选定详细工作的实测地质剖面。
第三阶段：实测地质剖面测量，通过实地测量地形剖面，标定出剖面上各类岩石的岩性、位置、产状、层序、接触关系、厚度及含矿性质；确定地质构造性质和地貌特征。
在绘制实测地质剖面图和综合柱图的基础上，建立本区的层序系统和确定地质填图单位。
《公路工程地质》实验指导书河南城建学院土木工程学院2014年2月10日目录1.试验一：主要造岩矿物的认识和鉴定 (1)2.试验二：常见岩浆岩、沉积岩、变质岩的认识和鉴定········· (6)3.试验三：地质图的阅读与分析 (17)4. 实验报告及成绩评定 (21)实验一：主要造岩矿物的认识和鉴定一、实验目的与要求矿物的肉眼鉴定是一种简便、迅速而又易掌握的方法，是野外地质工作的基本功之一。
矿物的形态和矿物的物理性质，乃是肉眼鉴定矿物的两种主要依据，必须学会使用简便工具，认识、鉴别、描述矿物的这些性质。
本实验的目的是全面地观察矿物形态及物理性质等特征：初步掌握肉眼鉴定的基本方法和步骤；熟悉常见矿物的鉴别特征和观察方法。
本实验的要求是学生能够通过矿物的识别与鉴别进行野外矿物的判断。
能够识别常见矿物并写出矿物的鉴定报告。
二、实验方法与步骤肉眼鉴定矿物的大致过程是从观察矿物的形态着手，然后观察矿物的光学性质、力学性质，进而参照其他物理性质或借助于化学试剂与矿物的反应，最后综合上述观察结果，查阅有关矿物特征鉴定表，即可查出矿物的定名。
但对常见矿物的鉴定特征还需要记忆。
矿物的物理性质是多种多样的。
为便于运用肉眼鉴别常见的造岩矿物，这里要求掌握以下几方面特征：颜色、光泽、解理、硬度。
三、实验内容安排鉴定矿物的方法很多，有差热分析法、光谱分析法和偏、反光显微镜鉴定法等，本实验主要采用肉眼鉴定法，它是其它鉴定方法的基础。
肉眼鉴定法是凭借肉眼和一些简单工具(如放大镜、小刀等)来区别矿物的物理性质，从而达到鉴别的目的。
一般应先找出矿物的新鲜面，从观察矿物的颜色、光泽、硬度、解理，再进一步观察矿物的其它性质以及矿物对化学试剂(如HCL)的反应，综合观察结果，便可将矿物的名称定出来，通过肉眼和简单的工具根据矿物的形态特征进行鉴别。
工程地质实习指导书——适用于杭州地质实习基地学院：上海应用技术学院城建学院专业：土木工程年级：2012级实习时间：2014年1月6日-1月10日目录一、实习区基本情况介绍二、实习区地层条件三、实习区地质构造四、实习区水文条件五、实习区工程地质分析六、其他一实习区基本情况介绍杭州工程地质教学实习区位于杭州市区和近郊一带，处于杭州湾西北部，长江三角洲南缘。
自然区划上属于浙西丘陵区，系天目山余脉。
本实习区还包括白鹤岭滑坡工点等地。
杭州地区总的地形由西南向东北逐渐降低。
山脉分布与地质构造线基本一致，大致为NE——SW向。
地貌单元可以分为低山区、丘陵区、平原区。
教学实习区属于温湿海洋性季风气候区，年平均气温14.5～16.32℃，一月份最冷，平均气温3.3～4.3℃，七月份最热，平均气温28.8℃，最高气温达40.5～42.1℃。
年平均降水量1489.7mm～1600.4mm，常年降水平均日数为178天。
年蒸发量为1139.9～1377.0mm。
除7、9两月外，全年大部分时间降雨量大于蒸发量。
年平均相对湿度为80%。
二、实习区地层条件杭州地区东部以及北部平原区多为第四系地层覆盖，中部、西、南部低山丘陵区基岩大面积广泛出露，大致以西湖为中心，西、南两侧呈弧形环抱，从外围向内古生界沉积岩层及中生界火山碎屑岩系由老到新依次呈圈弧形条带状出露。
岩浆侵入岩在实习路线中未遇到。
根据资料应主要为中-酸性岩脉零星分布。
现将杭州地质教学实习线路内出露的地层从老至新分述如下：志留系(S):上统唐家坞组(S3t),厚约667m。
下段为青灰、灰绿、灰紫色石英长石细砂岩、粉砂岩。
中段为灰、灰绿色长石、石英中、细砂岩。
上段为紫色厚层岩屑石英细中砂岩。
实习路线中在古荡泉附近有出露，其中泉水富含铁离子。
五洞桥泉附近有出露，为紫红色石英砂岩，产状53∠45泥盆系(D):上统下段西湖组(D13x),厚286m。
下部为浅灰、灰白色中厚层石英含粗砾、中砂岩、细中砂岩。
中部为灰白、白色厚、中厚层石英砂砾岩、粗砂岩、粗中砂岩。
上部为浅灰色中厚、薄层中细砂岩。
在天马山山顶有露头，构成天马山背斜核部，产状95°∠25°上统上段珠藏坞组(D23z),厚160-180m。
下部为紫红色、灰黄色薄层泥岩、粉砂质泥岩及泥质粉砂岩。
上部为灰白色中厚、厚层石英细、中砂岩及含砾粗砂岩，富含白云母片。
马儿山附近有出露，为灰白色长石石英砂岩，砂质结构，块状构造，石英含量超过90%，另含少量长石。
青龙山山脚公路处有出露，构成青龙山背斜的核部。
五洞桥泉附近有出露，产状53°∠45°，为紫红色石英砂岩。
棋盘山山腰处茶田附近有该组破碎砂岩出露。
石炭系(C):中统黄龙组(C2h),厚150-- 170m。
下段为白云岩、浅灰白色泥晶、细晶白云岩及粗晶灰岩、浅灰色厚层、块状微晶、泥晶、细晶生物碎屑灰岩，夹硅质灰岩。
上段为深灰色厚层、块状微晶、泥晶生物碎屑灰岩及含生物碎屑灰岩，缝合线发育。
八卦田和白云庵之间有出露。
为深灰色灰岩，含有方解石矿脉。
水乐洞发育于黄龙灰岩中。
上统船山组(C3c),厚118-200m。
下段为灰黑色厚层、块状微晶、细晶、泥晶生物碎屑灰岩；中段为浅灰色厚层、块状微晶含“船山球”生物碎屑灰岩，夹含砾屑泥质灰岩，其“船山球”为一种生物成因的藻类结核。
上段为深灰色厚层、块状微晶、泥晶生物碎屑灰岩，含燧石团块。
本组以中部含“船山球”及富含化石为其持征。
白云庵和灵华洞之间有分布，白云庵附近产状350°∠53°龙井村外公路拐角处有出露，为其底部的灰黑色灰岩。
沿公路上山可发现含有船山球的浅灰色船山中部灰岩。
玉乳洞、石屋洞均发育于船山灰岩中。
老龙井、龙井泉周围露头均为船山灰岩。
棋盘山半山腰有船山底部灰黑色灰岩露头二叠系(P):下统下段栖霞组(P11q),厚240-320m。
下部为灰黑色含燧石条带灰岩，夹硅质灰岩；中部为灰黑色中厚层块状含生物灰岩，夹白云质灰岩、含燧石结核灰岩。
上部为深黄色中厚-薄层状含燧石条带灰岩，夹泥质灰岩、硅质灰岩。
玉皇山顶部附近有出露，组成玉皇山向斜的核部。
深灰色灰岩，含燧石条带。
紫来洞烟霞洞发育于本组地层。
侏罗系(J)上统黄尖组上段(J3h3),厚630m以上，为一套酸、中酸性火山碎屑岩系。
下部亚段厚176m以上，自下而上为流纹英安质灰绿色角砾凝灰岩、灰紫色熔结凝灰岩，灰黄、灰绿色沉凝灰岩夹凝灰质粉砂岩。
中部亚段厚约l00m,自下而上为灰紫、紫红色流纹英安质玻屑凝灰岩、熔结凝灰岩、凝灰质粉砂岩夹黄绿色沉凝灰岩。
上部亚段厚度大于354m,依次为紫灰、紫红色流纹质玻屑晶屑熔结凝灰岩；含角砾及少量碧玉团块熔结凝灰岩、玻屑熔结凝灰岩、含大量碧玉团块熔结凝灰岩。
觉路附近出路有凝灰岩，碎屑结构，块状构造，由晶屑、玻屑、岩屑被火山灰胶结而成，呈灰色。
紫云洞周围有该组紫红色流纹质熔结凝灰岩，碎屑结构，流纹状构造；附近另有层/沉凝灰岩，具有明显层理，成岩环境与熔结凝灰岩差异较大。
葛岭上出露含有碧石细脉的熔结凝灰岩，有球状风化现象。
与紫云洞处的熔结凝灰岩不是同一期火山运动形成。
节理裂隙统计表明该组岩石裂隙率为0.4%，裂隙频率为7.25条/m，节理不甚发育，岩体完整性较好。
白垩系(K):下统朝川组(K1c),厚度700m以上，主要为紫红色及杂色凝灰质砂岩、砂砾岩，夹粉砂岩、泥岩，常含钙质、具斜层理及交错层理。
在徐村附近有出露，为紫红色凝灰质砂页岩，透水性较差。
第四系(Q)中更新统之江组(Q2z),厚4—22m。
下部为棕黄、褐黄色含粘土砾石层、砂砾层，上部为棕红色网纹状粘土、粉质粘土层，常混碎石、砾石。
属洪积、坡洪积、残坡积相沉积，分布于山麓、沟口地带。
在徐村附近覆盖于朝川组地层上方，冲洪积相，竖向裂隙较多，降水易于入渗。
三、实习区地质构造杭州地区大地构造位置属扬子准地台，钱塘台坳，余杭--嘉兴台陷。
区域构造为西湖复向斜。
按构造体系划分轴向北东的西湖复向斜及两侧之北东向断裂带，属华夏系的主体构造，而北西向断裂为与其伴生的横向断裂。
本区又位于新华夏系第二巨型隆起带上，受后期新华夏系断裂的叠加、改造。
现将本区各主要构造分别介绍如下：1 褶皱构造从本区地层总体分布可见，大致以西湖为核心，西、南两侧弧形环抱，呈弧圈形条带状展布，外圈为奥陶系、志留系老地层，核部为较新的下二叠统地层(老包新)，自外而内由老到新依次出露。
总体构造形态为一北东向延伸并向南西扬起的向斜构造。
古生代地层总体呈弧形展布而每一地层界线又多具次级弯曲。
这些相间有规律排列的次级向斜、背斜，使总体向斜构造形态进一步复杂化，成为一复式向斜构造，称之为“西湖复向斜”。
本次实习中采用穿越法对西湖复向斜进行了观测，穿越了飞来峰向斜、天马山背斜、南高峰向斜、青龙山背斜、玉皇山向斜等褶皱构造并对其进行了观测。
现按照实习观测的顺序对其描述如下：i. 玉皇山向斜从马儿山经八卦田登上玉皇山，途中基岩岩性变化为珠藏坞组长石石英砂岩→船山组灰岩→黄龙组灰岩→栖霞灰岩。
在下山途中，岩性方向以对称形式变化。
而在玉皇山顶附近的盘山公路上，可以明显发现岩层产状由倾向北西经北东变为倾向南东。
由此可以判断玉皇山为一向斜山，并可确定盘山公路附近为向斜核部。
ii. 青龙山背斜在青龙山山脚公路处，发现青龙山背斜的核部，其两翼产状分别为350°∠60°，120°∠55°，并可观测到背斜向北西倾斜。
在翁家山路线中有经过，并未对其岩性分布进行详细观测。
但是途中发现岩层均倾向于山顶，边坡稳定性良好，可判定该向斜的存在。
iv. 天马山背斜在天马山山顶可见其核部，岩层产状为105°∠4°，295°∠6°，由于断层存在，背斜核部无法相互连接，对面山头亦可观测到相应的背斜岩层。
v. 飞来峰向斜在飞来峰附近，可以发现其核部岩层，岩性为灰岩，测得岩层产状变化规律为：295°∠6°→20°∠25°→84°∠54°→102°∠54°→124°∠32°。
证实其为向斜构造。
2 断裂构造本区内断裂构造发育，资料显示主要有如下几组：i. 北东向断裂：断层走向一般为NW40°～50°，多倾向SE，倾角60～75°，断层面多呈舒缓波状，为走向冲断层。
ii. 北西向断裂：走向NW300°～340°，倾角较陡甚至近乎直立，多为正断层，规模小但密度大，一般为横切断层。
受后期新华夏系断裂的一组扭裂面所归并利用，断层多具扭性，有时表现为平移断层。
iii. 北北东向断裂：走向NE15°～25°，个别达35°，倾角55°～70°，均为逆断层。
iv. 北东东向断裂、南北向断裂：由于实习路线中未遇到，不赘述。
现将实习过程中遇到的主要断层分别介绍如下：i. 玉皇山正断层位于玉皇山山顶附近，产状150°∠75°，属于北东向断裂。
附近岩石产状出现变化，有由方解石胶结的断层角砾岩露头，结构破碎，部分岩层缺失。
由此证明断层的存在。
ii. 梯云岭逆断层位于梯云岭，产状150°∠30°，同属北东向断裂。
断层两盘岩层重复出现；珠藏坞组地层覆盖于栖霞组之上；且有断层角砾岩出露，其上有擦痕；附近地形为鞍部。
由此证明有断层存在，并可判定其为逆断层。
iii. 栖霞岭断层位于栖霞岭附近，由岳坟经栖霞岭向黄龙洞延伸（NE向），属于北北东向断裂。
附近双泉亭有两处无水力联系的泉水；地表形态为鞍部；附近岩层不连续，有地层缺失情况，且产状不一致；紫云洞前发现有镜面以及阶步。
综合以上数点，可判定栖霞岭附近有一逆断层。
iv. 天马山断层位于天马山与棋盘山之间的沟谷中，横切天马山与棋盘山背斜轴部，使其无法相连，属于北东向断裂，未能查得其详细产状。
在天马山上可见由于断层作用形成的拖曳褶皱，并且棋盘山附近还有相应的镜面和擦痕，可证明其存在。
3、节理本区内岩层节理普遍发育，且方向有多组，沿上述各组断层方向均有发育。
葛岭一带黄尖组火山岩中，在新华夏系构造区域应力场作用下，沿两组扭裂方向发育有两组共轭剪节理，一组方向为NW310°～350°，一组为NE70°～80°。
节理面近乎直立，平整光滑，延伸性好，组成典型的棋盘格式构造。
在该处进行了节理裂隙统计，具体结果见附图。
四、实习区水文条件（I）水文地质杭州地区地下水含量丰富，但由于潮汐影响，大部分地下水均为咸水，导致杭州属于水质性缺水。
但杭州仍有部分地下水属于淡水，并可供饮用。
