三维地震勘探方法原理与进展1.震源激发：使用震源激发地震波。

常见的震源有人工震源（如重锤、炸药等）和自然地震。

2.地震波传播：地震波在地下沿不同路径传播，并与地下介质发生相互作用。

地震波的传播路径和传播速度取决于地下介质的物理特性，如弹性模量、密度等。

3.接收地震记录：在地震波传播的路径中，设置一系列地震接收器（通常是地震检波器或地震传感器），接收并记录地震波的到达时间、振幅等信息。

4.数据处理与分析：通过对接收到的地震记录进行数据处理和分析，可以得到地震波的传播速度、衰减特性等信息，并进一步推断地下介质的性质。

5.三维地震成像：将地震记录中的信息转化为地下模型，并进行三维地震成像。

常用的地震成像方法包括反演、偏移等。

1.高密度三维数据采集：随着数据采集技术的进步，三维地震勘探可以获得更高密度、更广范围的数据。

这使得勘探人员能够更准确地了解地下构造，并更好地定位资源。

2.多尺度体积建模：三维地震勘探方法逐渐从局部尺度向大范围尺度延伸。

除了对沉积盆地等大尺度地质问题的研究外，也在微观尺度上得到广泛应用，如岩石孔隙结构的研究。

3.三维地震反演技术：传统的地震成像方法主要基于地震波的走时信息，对地下结构的分辨率有限。

而三维地震反演技术可以利用地震波的振幅信息来改善地下结构的分辨率，进一步提高地震勘探的精度。

4.三维地震模拟方法：随着计算机技术的发展，三维地震模拟方法得到了广泛应用。

通过数值模拟地震波在地下的传播过程，可以更好地理解地震波和地下介质的相互作用，为地震勘探提供更准确的解释。

总之，三维地震勘探方法通过收集、处理和分析地震波传播信息来推断地下构造，并取得了显著的进展。

随着技术的进一步改进和计算机技术的不断发展，三维地震勘探将在未来的勘探开发中发挥更重要的作用，为石油、天然气等资源的开发提供更准确和可靠的地质信息。

地质勘探G eological prospecting 高精度三维地震勘探技术在淮南矿区地质勘探中的应用杨 志摘要：三维地震勘探技术是一种新兴的勘探技术，随着现代科学技术水平的不断提高，三维地震勘探技术在矿区矿产地质勘探中已得到广泛应用。

本文结合我国矿山地质勘探的实际情况对三维地震勘探技术应用于矿产地质勘探中存在的问题进行了分析，并提出了改进意见。

关键词：矿山构造；三维地震勘探；矿区随着科学技术水平的不断提高， 科学研究人员在地质勘探过程中运用三维地震勘探技术，得出诸多新类型数据并取得显著成果。

这些数据包括但不限于地震剖面、地质构造图、岩心数据等，它们记录了三维地震剖面、地质剖面或地质构造图信息，通过三维地震勘探技术将三维地震剖面与地质构造图进行对比。

研究发现利用三维地震勘探技术可以对矿山工程项目进行综合评价，还可以整合资源信息，为工程单位提供准确而有价值的资料依据，借助三维地震勘探技术顺利完成矿山地质调查工作。

1 三维勘探技术理论与方法1.1 三维地震勘探技术理论三维地震勘探技术是在三维空间中对空间地质进行测量的一种数据采集方法，可以直接采集地表、地下的各类数据。

三维地震勘探技术主要是应用于地质勘探的一种方法，主要包括三维地震采集技术、地质勘探技术、地震监测技术三大方面，其中三维地震采集技术在矿山地质勘探中具有良好的应用前景。

三维地震采集技术主要包括以下几个部分：基于计算机的三维地震采集技术和基于传感器的三维地震采集技术。

以高精度三维地震采集技术应用最为广泛。

根据安徽省淮南矿区的地质情况和实际情况，淮南市运用高精度三维地震勘探技术进行矿区地质勘探工作中主要应用了两种技术：一种是以高精度测量技术为主的三维地震采集技术；另一种是以高精度测量技术为主的矿井地质勘探技术。

在矿区的地质勘探过程中，通过采用一种新型的勘探技术就能够有效地提高勘查工作的效率和质量。

三维地震勘探技术是在计算机技术、物探技术、电子测量技术等多项技术的基础上发展起来的一项勘探技术，通过这种勘探技术能够得到更多更为可靠的地质数据。

地表复杂地区的三维地震勘探方法与效果地表复杂地区的三维地震勘探方法与效果地震勘探技术是目前油气勘探领域中最常用的地质勘探技术之一。

在地表复杂地区，常常会面临地形复杂、地层错综复杂等问题，这时候要想进行高效精确的地震勘探就需要采用三维地震勘探技术。

本文将介绍地表复杂地区的三维地震勘探方法以及其效果。

一、三维地震勘探技术简介三维地震勘探技术是在二维勘探的基础上发展起来的一种更加先进的勘探技术。

它能够更好地解决高精度成像及刻画复杂地质构造条件下的油气勘探。

相比于二维勘探，三维地震勘探使用的更多基于地球物理学的先进技术，如分布式倾角分析法、互相关距离校正等，具备更高的定位精度和更全面的地质信息。

二、地表复杂地区的三维地震勘探方法1、区域三维地震勘探法区域三维地震勘探法采用大规模三维数据处理技术，对整个地区进行数据处理和三维成像，再进行解释，为勘探进一步的开发和决策提供支持。

该方法的优点在于效率高，对勘探资金要求低、对区域的全面性分析高。

2、单井三维地震勘探法单井三维地震勘探法可以在低勘探成本条件下实现突破式勘探，是目前广泛采用的一种技术。

该方法利用具备地震成像能力的单井三维地震勘探设备，通过现场测试，得出地质结构模型，实现在质储层上精确预测储量和产气能力。

3、水平井地震勘探技术水平井地震勘探技术是采储钻井方法与地震勘探理论相结合的一种新型技术。

水平井地震技术是利用水平井钻进储层内部，通过钻井设计、操作等技术加工而成岩石的地震参数，进行地震震源设施、观测设备的设计，进而高精度地处理、解释地震资料，实现高效率的油气勘探。

三、三维地震勘探能够取得的效果1、成像精度较高三维地震勘探能够较为真实地呈现出受勘探的区域的地质结构，具有较高的成像精度。

在该技术的指引下，可以更快速的开发出油田、气田以及地热资源等自然资源，节约开采成本，提高生产效率。

2、减少许多风险三维结构成像减少了猜测和偏差，自动地找出了油和气藏，从而可以减少许多风险程度，进一步降低勘探成本。

三维地震勘探方法原理与进展三维地震勘探是一种利用地震波对地下结构进行成像的方法，它通过记录地震波在地下传播过程中的反射、折射和透射等现象，从而获取地下结构的信息。

与传统的二维地震勘探方法相比，三维地震勘探能够更全面、准确地描述地下构造，并且能够提供更高分辨率的成像结果。

三维地震勘探的原理是利用地震波在地下介质中的传播特性来推断地下结构。

地震波是由地震源产生的一种机械波，它可以在地下介质中传播，并且会遇到不同介质边界的反射、折射和透射等现象。

通过记录地震波的传播时间、振幅和频率等信息，可以建立地震波在地下介质中的传播模型，并通过反演等数学手段将地下结构成像。

1.设计地震勘探方案：根据勘探目标和地质条件，确定地震源和测量装置的部署方式。

常用的地震源包括重锤、震源车和炸药等，测量装置包括地震检波器。

2.采集地震数据：利用地震源激发地震波，在地下布置检波器，并记录地震波在地下传播的过程。

通常采集多个不同位置和方向的地震数据，以获取更完整、准确的地下信息。

3.数据处理：利用信号处理、地震波理论和数学模型等方法对采集到的地震数据进行处理。

这包括地震分析、波场模拟和成像等步骤，通过反演等数学手段将地震数据转化为地下结构信息。

4.地震成像：将处理后的地震数据进行可视化，生成三维地震成像结果。

地震成像方法包括卷积成像、叠前深度偏移和正演模拟等，这些方法可以提供高分辨率的地下结构图像。

1.采集技术的提升：随着测量设备和地震源的不断发展和更新，三维地震勘探的采集效率和数据质量得到了改善。

如引入宽频带地震源、多分量地震数据采集和大角度成像等技术，提高了地震数据的频率响应和波动物性分辨能力。

2.数值模拟方法的发展：为了改善地震数据的处理效果，科学家们对波场模拟方法进行了深入研究。

开发了高效且精确的波动方程求解方法，如有限差分法、有限元法和高阶边界条件法等，这些方法可以更准确地模拟地震波在地下的传播过程。

3.成像技术的提高：为了提高地震勘探的分辨率和准确度，研究人员发展了一系列的地震成像方法。

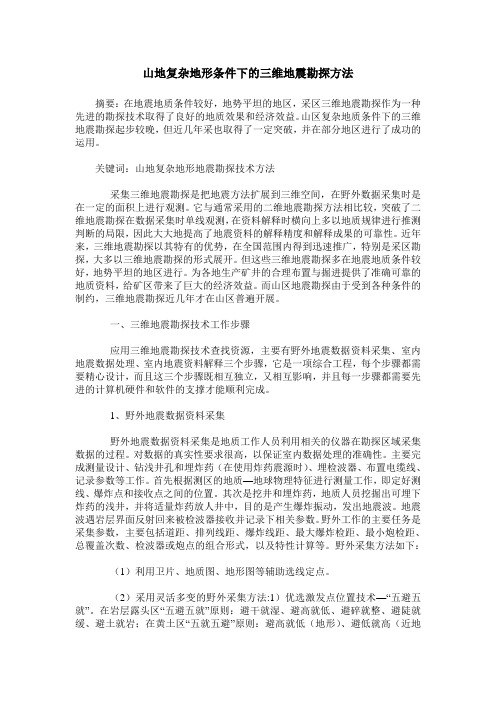

山地复杂地形条件下的三维地震勘探方法摘要：在地震地质条件较好，地势平坦的地区，采区三维地震勘探作为一种先进的勘探技术取得了良好的地质效果和经济效益。

山区复杂地质条件下的三维地震勘探起步较晚，但近几年采也取得了一定突破，并在部分地区进行了成功的运用。

关键词：山地复杂地形地震勘探技术方法采集三维地震勘探是把地震方法扩展到三维空间，在野外数据采集时是在一定的面积上进行观测。

它与通常采用的二维地震勘探方法相比较，突破了二维地震勘探在数据采集时单线观测，在资料解释时横向上多以地质规律进行推测判断的局限，因此大大地提高了地震资料的解释精度和解释成果的可靠性。

近年来，三维地震勘探以其特有的优势，在全国范围内得到迅速推广，特别是采区勘探，大多以三维地震勘探的形式展开。

但这些三维地震勘探多在地震地质条件较好，地势平坦的地区进行。

为各地生产矿井的合理布置与掘进提供了准确可靠的地质资料，给矿区带来了巨大的经济效益。

而山区地震勘探由于受到各种条件的制约，三维地震勘探近几年才在山区普遍开展。

一、三维地震勘探技术工作步骤应用三维地震勘探技术查找资源，主要有野外地震数据资料采集、室内地震数据处理、室内地震资料解释三个步骤，它是一项综合工程，每个步骤都需要精心设计，而且这三个步骤既相互独立，又相互影响，并且每一步骤都需要先进的计算机硬件和软件的支撑才能顺利完成。

1、野外地震数据资料采集野外地震数据资料采集是地质工作人员利用相关的仪器在勘探区域采集数据的过程。

对数据的真实性要求很高，以保证室内数据处理的准确性。

主要完成测量设计、钻浅井孔和埋炸药（在使用炸药震源时）、埋检波器、布置电缆线、记录参数等工作。

首先根据测区的地质—地球物理特征进行测量工作，即定好测线、爆炸点和接收点之间的位置。

其次是挖井和埋炸药，地质人员挖掘出可埋下炸药的浅井，并将适量炸药放人井中，目的是产生爆炸振动，发出地震波。

地震波遇岩层界面反射回来被检波器接收并记录下相关参数。

1932021年第5期牛争华：基于高精度卫星遥感的极复杂地区三维地震勘探应用技术基于高精度卫星遥感的极复杂地区三维地震勘探应用技术牛争华（山东省煤田地质局物探测量队，山东 济南 250104）摘 要 传统的三维地震勘探方法很难满足在极复杂地形条件下进行勘探的需要。

为了达到勘探目的，经过专门研究，通过高精度卫星遥感成像并融入三维地震勘探要素[1] ，将地形地貌和设计炮点、检波点导入到高精度卫星地图，实现快速定位和监测每个炮点、检波点的施工条件及施工完成情况，科学合理布置施工队伍和施工设备，保证了在极复杂地形条件下三维地震勘探工作的施工质量、施工进度、施工安全并达到勘探目的。

关键词 高精度；卫星遥感；极复杂地区；三维地震中图分类号 P631.4 文献标识码A doi:10.3969/j.issn.1005-2801.2021.05.070Application Technology of 3D Seismic Exploration in Extremely Complex Area based on HighPrecision Satellite Remote SensingNiu Zhenghua(Geophysical Survey Team of Shandong Coalfield Geology Bureau, Shandong Ji'nan 250104)Abstract : The traditional three-dimensional seismic exploration method is difficult to meet the needs of exploration in the extreme terrain conditions. In order to achieve the purpose of exploration, through special research, through high-precision satellite remote sensing imaging and integration of three-dimensional seismic exploration elements[1], the topography, design shot points and detection points are imported into the high-precision satellite map to quickly locate and monitor the construction conditions and construction completion of each shot point and detection point. The scientific and reasonable arrangement of construction team and construction equipment ensures the construction quality, construction progress, construction safety of 3D seismic exploration under extremely complex terrain conditions, and achieves the exploration purpose.Key words : high-precision; satellite remote sensing; extremely complex area; 3D seismic收稿日期2020-12-18作者简介 牛争华（1987—），男，山东济南人，2012年毕业于山东科技大学，土木工程专业，本科/学士，工程师，现从事煤青龙煤矿属于国家总体规划云贵大型煤炭基地黔北矿区黔西区，工业广场占地面积0.303 km 2，规划设计120万t/a ，服务年限54 a 。

Science &Technology Vision 科技视界0引言随着国民经济的快速发展,对能源的需要日益增加,矿区加大了煤田勘探开发力度,煤田三维地震勘探技术在山区得到了发展和应用。

然而,由于复杂山区的地形复杂、横向岩性变化、地震地质条件差、现场数据采集工作难度大,原始数据信噪比低,静校正问题突出。

近年来由于激励工具的改进,技术开发、静校正技术的成熟和丰富,使复杂的山区三维地震勘探已成为现实。

为此,这对于复杂的贵州山区地震勘探的难点和重点勘探区域,通过比较研究,在“三高一个真正的“需求、技术研究和研究,找出适合类似地区的三维地震勘探经验和思想,为矿山勘探矿区山区的布局提供了地质数据,同时地震勘探领域的扩张。

1地震地质条件分析1.1地表条件研究区地形起伏非常大,相对高差达435m,沟谷发育,山高坡陡,区内大部分地段都被林区覆盖。

复杂的地形和不便的交通给成孔、放线工作造成较大的困难,大幅度降低了施工效率。

地形相对高差大增加了静校正的难度。

这些地表条件给地震造成较大的困难。

1.2浅层地震地质条件研究区的浅层条件分为二类:①坡积物区:主要分布于谷底,厚度不一,一般厚度在5m 以浅,成份十分复杂,使得这些地段成孔异常困难,地震激发环境较差,但是面积较小;②基岩出露区:岩性主要为灰岩、砂岩及泥岩,风化比较严重,地震成孔较因难。

2技术难点和技术对策2.1复杂山区的难点2.1.1表面的复杂,山切割、冲沟发展,相邻高差大,同时,山坡陡峭,交通不便,使得激励工具处理困难,不便。

2.1.2地表出露岩性变化大,单一线穿越砂、石灰石、砂岩、泥岩、不同岩性的形成。

复杂岩性使现场施工需要各种各样的刺激工具,同时有很多影响后期处理和解释工作。

2.1.3声波,表面波、浅层折射干扰波的发展,记录干扰波的影响是显而易见的,大洪水的内容使激发能量吸收和散射,使岩石激发条件很差。

2.2技术对策2.2.1成孔方面成孔问题是影响复杂山区勘探质量一个重要因素。

山区煤矿三维地震勘探叠前新抽道集方法山区煤矿三维地震勘探是煤矿资源评估和矿井安全评价的重要手段。

然而，山区地质条件复杂，地震波传播受限制，常规的地震勘探方法在山区应用效果不佳。

为了解决这一问题，研究人员提出了一种新的方法——三维地震勘探叠前新抽道集方法。

三维地震勘探叠前新抽道集方法是基于传统地震勘探方法的改进和创新。

它主要包括以下几个步骤：首先，通过对山区地质特征的综合分析，确定勘探区域的地质构造特征和煤层分布情况。

然后，根据勘探区域的地质条件，选择合适的地震勘探仪器和参数设置。

接下来，通过在勘探区域布设多个地震采集点，获取地震数据。

最后，利用地震数据进行数据处理和解释，得到煤层的地质结构和地质属性，为煤矿资源开发和矿井安全评价提供科学依据。

与传统地震勘探方法相比，三维地震勘探叠前新抽道集方法具有以下几个优点。

首先，它可以充分利用山区地质特征，提高地震波传播的效果。

由于山区地质条件复杂，常规的地震勘探方法难以准确获取地下地质信息。

而叠前新抽道集方法通过在勘探过程中多次采集地震数据，并结合地质模型，可以准确地反演地下地质结构和地质属性。

其次，它可以提高地震数据的质量和解释的准确性。

传统地震勘探方法常常受到地震波的衰减和噪声的干扰，导致地震数据的质量较差，解释结果不准确。

而叠前新抽道集方法通过采用多次数据采集和多次处理，可以有效地提高地震数据的质量和解释的准确性。

最后，它可以提高煤矿资源评估和矿井安全评价的效果。

煤矿资源评估和矿井安全评价是煤矿开发和运营的重要环节。

传统地震勘探方法在山区应用效果不佳，导致煤矿资源评估和矿井安全评价结果不准确。

而叠前新抽道集方法可以准确获取地下地质信息，提高煤矿资源评估和矿井安全评价的效果。

虽然三维地震勘探叠前新抽道集方法具有很多优点，但是在实际应用中仍然存在一些问题。

首先，该方法的设备和技术要求较高，需要配备专业的地震勘探仪器和人员。

其次，该方法的勘探范围有限，一次勘探的面积较小，需要多次勘探才能获取全面的地下地质信息。

三维地震勘探方法及原理1. 引言嘿，大家好！今天我们要聊聊一个听上去很高大上的话题——三维地震勘探。

听名字就知道，这可不是随便玩玩的事情。

它是一种能让我们了解地下世界的神奇方法，想象一下，像是在看一部《寻龙诀》那样，揭开大地的秘密。

不过别担心，我会用简单易懂的方式告诉你这一切，咱们轻松聊聊，不让你感觉像在上课。

2. 三维地震勘探的基本概念2.1 什么是三维地震勘探？简单来说，三维地震勘探就是通过发送地震波到地下，然后再接收这些波反射回来的信息，帮我们“看”清地下的结构。

这就像是在用声音给地下“拍照”，而且是立体的！你可以想象一下，像是在玩一个高级的探险游戏，寻找宝藏的感觉。

2.2 三维勘探与传统勘探的区别传统的地震勘探就像是在平面上画图，而三维勘探则是把这个图变成立体的。

你知道的，平面图和立体图的感觉完全不一样。

三维勘探能给我们更丰富、更详细的信息，帮助我们更好地了解地下资源的位置，尤其是石油、天然气这些重要的宝贝。

3. 三维地震勘探的方法3.1 数据采集首先，我们得把“耳朵”伸得长长的，来听地下的声音。

为了做到这一点，咱们需要在地面上布置很多的传感器，这些小家伙就像是地下的侦探，负责接收地震波。

当我们用震源（比如炮炸或者震动器）制造地震波的时候，这些传感器会像打了鸡血一样，快速记录下反射回来的波形数据。

3.2 数据处理与解释数据采集完成后，就进入了“数理化”的阶段。

别担心，不用心慌，这可不是高深的数学题。

其实就是把我们采集到的数据进行分析，转化成地下结构的图像。

这个过程就像是在拼图，有时候拼图的碎片可能会缺失，但聪明的工程师们总能用他们的智慧，把这些碎片拼凑起来，呈现出一个清晰的地下世界。

4. 三维地震勘探的应用4.1 石油与天然气勘探大家知道，石油和天然气是现代生活的命脉。

通过三维地震勘探，我们能够找到这些资源的埋藏地点，提前做好准备，确保能安全高效地开采。

可以说，这项技术就像是给石油公司带来了“金钥匙”，打开了通往财富的大门。
