工程深基坑专项施工方案(专家论证)

目录第一章、工程概况.................................................................... 错误!未指定书签。

第二章、地质概况.................................................................... 错误!未指定书签。

2.1、边坡支护设计原则............................................................... 错误!未指定书签。

2.2、场地工程地质条件............................................................... 错误!未指定书签。

2.3、场地地下水及水、土腐蚀性评价.................................................... 错误!未指定书签。

2.4、各岩土层设计参数............................................................... 错误!未指定书签。

第三章、基坑支护.................................................................... 错误!未指定书签。

3.1、方案选择 ...................................................................... 错误!未指定书签。

3.2、材料要求 ...................................................................... 错误!未指定书签。

（一）旋挖灌注桩：.................................................................. 错误!未指定书签。

深基坑土石方开挖专项方案PPT(专家论证)

三、边坡上人钢管斜道
基坑沿周边每隔50米搭设上人钢管斜道至边坡各级台阶，具体位置根据现场实际情况而定。高度不大于6m，采用一字型斜道；高度大于6m，采用之字型斜道；斜道宜附着外脚手架或坡体设置。斜道宽1.2米，坡度1:3，转角处设平台1.2米宽。斜道两侧及平台外围均设栏杆及挡脚板，栏杆高1.2米，挡脚板高180mm。侧面加剪刀撑，宽度方向加之字形横向斜撑，每隔两步加设水平斜杆。
序号 1 2 3 4 5 6 7 8
第三节设备计划
设备名称挖掘机
红岩双桥车推土机空压机喷浆机钻机搅拌机
Φ75潜水泵
数量 20台 20辆 2台 1台 1台 1台 1台 25台
备注
第四章施工工艺技术
第一节土方、石方开挖及放坡
❖ 一、施工方案
❖ 1、土石方开挖施工原则：按已经确定的流水程序分段进行开挖，每挖一段土方，即修整一段边坡并进行防护，其中由于后方A2A3区三标段工程距离本工程太近，故此方采用直坡，为保证施工时安全该部位设置四排锚杆，锚杆长度分别为6m、6m、6m、6m，锚杆水平间距为1.5m，竖向间距为1.2m，呈梅花形布置，具体布置见基坑边坡支护剖面。该部位支护锚杆采用普通砂浆锚杆：锚杆主体为Φ18钢筋，外锚头用井字形，锚杆孔直径为100mm左右。锚杆与水平的安放角为5°左右，砂浆配比为：水泥：砂=1:0.3，外加剂采用 NF—6高效减水剂，掺量为水泥用量的1～2%。喷层：喷层厚度为60mm，挂 φ6@200×200的钢筋网，喷射混凝土配比为：水泥:砂:石子=1:2:2，外加剂掺量为水泥用量的2%。由于5.9m以下的4.05土质为中风化砂岩，故采用机械凿打1：0.3后的石方由人工修复至垂直壁。以后此方挡墙砼采用同强度等级加抗渗剂原槽浇筑。

深基坑土方方案PPT课件

2014.9.9-2014.9.20 12
2014.9.21-2014.9.29 9
2014.9.30-2014.10.3 4
2014.11.3-2014.11.12 10
分区 2.3 区
2.4 区
分层二层三层四层一层二层三层四层
日期
2014.11.13-2014.11.22 2014.11.23-2014.11.29 2014.11.30-2014.12.2 2014.10.4-2014.10.13 2014.10.14-2014.10.23 2014.10.24-2014.10.30 2014.1031-2014.11.2
10
二层 2014.6.13-2014.6.22 10
三层 2014.6.23-2014.6.29 7
分区 1.2区 1.3区
2.1区
分层四层一层二层三层四层一层二层
日期
2014.6.3-2014.7.2 2014.3.18-2014.3.27 2014.3.28-2014.4.6 2014.4.7-2014.4.13 2014.4.14-2014.4.16 2014.4.8-2014.4.17 2014.4.18-2014.5.7
2020/3/25
.
9
三:土方开挖工期计划
分区分层日期
天
数
展示区一层 2013.12.21-2013.12.31 11
二层 2014.1.1-2014.1.9
9
三层 2014.1.10-2014.1.17 8
四层 2014.1.18-2014.1.20 3
1.2区一层 2014.6.3-2014.6.12
面积：10800 ㎡

深基坑开挖施工专项方案 ppt课件

加固，工字钢间距3m，伸入承台底1m，其余三面按1：0.3坡比进行基坑开挖
，分2台阶开挖完成，开挖坡面采用锚网喷进行防护，基坑四周设置排水渠，
排水渠截面30×50cm，并在坑底设置集水井，集水井是尺寸100×100×50cm
。
24
三、总体施工技术方案
中铁二局郑万铁路重庆PP段T课土件建1标
基坑开挖平面示意图
设备名称挖掘机运渣车空压机抽水泵吊车湿喷机
单位台台台台台台
数量 2 4 1 2 1 1
备注
17பைடு நூலகம்
二、施工计划
中铁二局郑万铁路重庆PP段T课土件建1标
2.4劳动力计划为兑现合同承诺，实现均衡生产的目的，劳动力配置根据该工程施工特点，结合关键线路、关键工程制定的节点工期，施工组织进行配置。
6
中铁二局郑万铁路重庆PP段T课土件建1标
中铁二局郑万铁路重庆PP段T课土件建1标
一、工程项目概况
1.3工程地质该桥范围处于重庆市奉节县草堂镇境内，桥址地形属剥蚀中低山地貌，地形起伏较大，地面高程262～370m，最大高差约 108m，斜坡自然坡度30°～70°，桥台两端地形较陡，多为密林，沟谷宽缓，为旱地。
中铁二局郑万铁路重庆段土建1标精选ppt25三总体施工技术方案中铁二局郑万铁路重庆段土建1标基坑开挖平面示意图精选ppt26三总体施工技术方案中铁二局郑万铁路重庆段土建1标基坑开挖立面示意图精选ppt27四施工技术方案中铁二局郑万铁路重庆段土建1标精选ppt28四主要工程项目施工技术方案中铁二局郑万铁路重庆段土建1标施工准备施工准备第一台阶开挖第一台阶开挖第二台阶开挖第二台阶开挖基坑支护基坑支护基坑支护降排水基坑支护降排水基底处理与验收基底处理与验收工艺流程图精选ppt29四主要工程项目施工技术方案中铁二局郑万铁路重庆段土建1标51施工准备总工程师组织作业队长技术主管现场技术人员领工员质检人员学习和研究设计图纸熟悉图纸岩土工程勘察报告及相关规范勘察施工现场

深基坑工程专项方案论证课件

工程投资及效益评估
论证内容和重点
工程投资是否合理，资金来源及使用情况是否清晰
工程效益评估是否科学，包括经济效益、社会效益等
工程对周边环境和居民的影响是否可控
ห้องสมุดไป่ตู้4
深基坑工程专项方案实施与监控
实施流程和注意事项
深基坑工程专项方案实施流程
1. 方案设计：根据工程需求进行方案设计，考虑工程地质、水文地质、施工环境等
因素。
2. 技术评审：组织专家对方案进行评审，确保方案的科学性
和可行性。
实施流程和注意事项
3. 方案修改和完善
根据评审意见对方案进行修改和完善。
4. 现场准备
进行现场勘察，收集相关资料，制定实施计划。
5. 施工过程监控
对施工过程进行全面监控，确保施工质量和安全。
实施流程和注意事项
• 验收与总结：完成施工后进行验收，对整个实施过程进行总结和评估。
方案设计内容
施工组织设计
包括施工队伍的组织架构、人员配备、设备配置等。
安全保障措施
包括施工现场的安全防范措施、突发事件的应急预案等。
施工技术方案
包括施工前的准备工作、施工过程中的技术要求、施工后的验收标准等。
质量控制标准
包括施工过程中的质量控制标准、施工后的验收标准等。
03
深基坑工程专项方案论证
地下水渗漏的主要原因是防水层损坏、地下水位较高或承压水等因素。
• 应对措施
加强防水层保护，及时修复破损的防水层，采取降排水措施降低地下水位。
实施过程中的问题和应对措施
01
问题三：土体失稳
02
• 原因分析：土体失稳的主要原因是土质不良、开挖深度过大等因素导致土体失去稳定性。

基坑支护及土方开挖专家论证汇报材料ppt课件

高为782.5m，基坑开挖深度为
6.5m。该工程属于超过一定规
模的危险性较大的分部分项工
精选PPT课件
3
精选PPT课件
4
精选PPT课件
5
精选PPT课件
6
精选PPT课件
7
精选PPT课件
8
• 1.3水文地质情况
土层编号 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
名称杂填土粉质黏土细砂粉土细砂粉质黏土细砂粉质黏土
精选PPT课件
11
精选PPT课件
12
• 3.2机械运输线路
• 挖土时场内不单独设施工道路，土方车统一从西北侧大门进出，到了挖机作业区后调头，按序装车运土。随着开挖深度的增加，在基坑内设置坡道，以便于车辆运输。具体位置如图所示.当基坑挖至距基底200-300mm处停止机械开挖，根据基坑内的高程控制点拉出水平控制线，用人工挖至基底，确保地基土不受扰动。在挖土的过程中人工配合将坑边的余土装上汽车运走。
精选PPT课件
25
• 8.3异常情况处置
• （1）土方超挖造成塌方或边坡位移
• 土方开挖过程中，可能会产生超挖而造成塌方或边坡位移，这时应及时回填土方，或用沙袋反压坡脚，或增加锚杆及时抢险支护，待土体稳定后再进行下一步开挖。
• （2）地面沉降速率过大
• 若地面沉降速率过大并有坑底隆起现象，应迅速回填反压，并采用静压注浆等措施迅速加固坑底，特别注意挖土时间和挖土顺序。若有深层土体流动迹象，应立即停止挖土，查明原因后再开挖，采用进一步增加被动区土压力等方法加固坑底。
• 抢险抢修组：迅速开展基坑坍塌抢救任务，及时观察周边情况，布置应急预防措施，根据周边环境调运抢险物资和人员参与救灾。及时汇报相关部门基坑坍塌情况，组织周边人员的紧急疏散。

深基坑工程专家论证施工方案通用课件

2
验收标准
3
质量控制措施
施工前的质量控制施工过程中的质量控制施工后的质量控制
质量检测方法
观察检测
01
仪器检测
02
试验检测
03
CHAPTER
深基坑工程安全风险评估与控制
安全风险评估流程
现场调查
制定措施
收集基础资料
分析评估
专家论证
安全风险评估方法
定性评估法定量评估法综合评估法
安全风险控制措施
深基坑工程专家论证施工方案通用课件
目录
• 深基坑工程概述 • 深基坑工程施工方案设计 • 深基坑工程施工技术 • 深基坑工程施工质量控制 • 深基坑工程安全风险评估与控制 • 深基坑工程案例分析 • 总结与展望
contents
CHAPTER
深基坑工程概述
深基坑工程定义 01 02
深基坑工程特点
下水渗入。
土钉墙支护
利用土钉作为主要受力构件，将土钉与钢筋网喷射混凝土相结合，
形成具有良好承载能力的支护结构。
降水与排水施工技术
明沟排水
井点降水
排水板排水
监测与检测技术
位移监测
。
沉降监测
应力监测地下水位监测
CHAPTER
深基坑工程施工质量控制
质量控制标准
严格按照图纸和规范进行施工
1
质量检验标准
WATCHING
施工流程
开挖深度达到设计要求后，进行垫层施工、底板浇筑、侧墙浇筑等工序，确保工程质量。
案例二：某商业中心深基坑工程
工程概述
支护方案
降水方案
施工流程
案例三
工程概述降水方案

深基坑开挖及支护施工方案——经专家论证

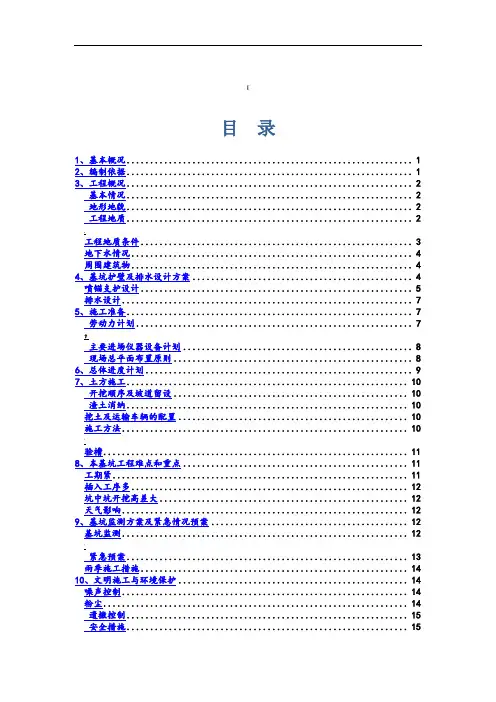

[目录1、基本概况 (1)2、编制依据 (1)3、工程概况 (2)基本情况 (2)地形地貌 (2)工程地质 (2).工程地质条件 (3)地下水情况 (4)周围建筑物 (4)4、基坑护壁及排水设计方案 (4)喷锚支护设计 (5)排水设计 (7)5、施工准备 (7)劳动力计划 (7)？主要进场仪器设备计划 (8)现场总平面布置原则 (8)6、总体进度计划 (9)7、土方施工 (10)开挖顺序及坡道留设 (10)渣土消纳 (10)挖土及运输车辆的配置 (10)施工方法 (10)`验槽 (11)8、本基坑工程难点和重点 (11)工期紧 (11)插入工序多 (12)坑中坑开挖高差大 (12)天气影响 (12)9、基坑监测方案及紧急情况预案 (12)基坑监测 (12)`紧急预案 (13)雨季施工措施 (14)10、文明施工与环境保护 (14)噪声控制 (14)粉尘 (14)遗撒控制 (15)安全措施 (15)?计算书 (17)1、参数信息 (17)2、土钉(含锚杆)抗拉承载力的计算 (18)3、土钉墙整体稳定性的计算 (20)4、抗滑动及抗倾覆稳定性验算 (26)1#、2#楼深基坑土方开挖及支护工程施工方案【1、基本概况2、编制依据⑴总平面布置图⑵《岩土工程勘察报告》；⑶设计施工图纸⑷《建筑基坑支护技术规程》（JGJ120-99）⑸《锚杆喷射混凝土支护技术规范》（GB50086-2001）⑹《工程测量规范》（GB50026-2008）⑺《钢筋焊接及验收规程》（JGJ18-2003）⑻《基坑土钉支护技术规程》（CECS 96：97）⑼《建筑施工安全检查标准》（JGJ59-99）⑽《建筑工程施工质量验收统一标准》（GBJ50300-2001）$3、工程概况基本情况1-2#楼工程位于承德凤凰御都住宅小区，主楼地下二层，地上二十七层，结构形式为抗震墙结构。

地下二层为地下室，地上一、二层为商业网点及其它用房，地上三～二十七层为住房。

深基坑土方开挖施工方案(专家论证)[1]

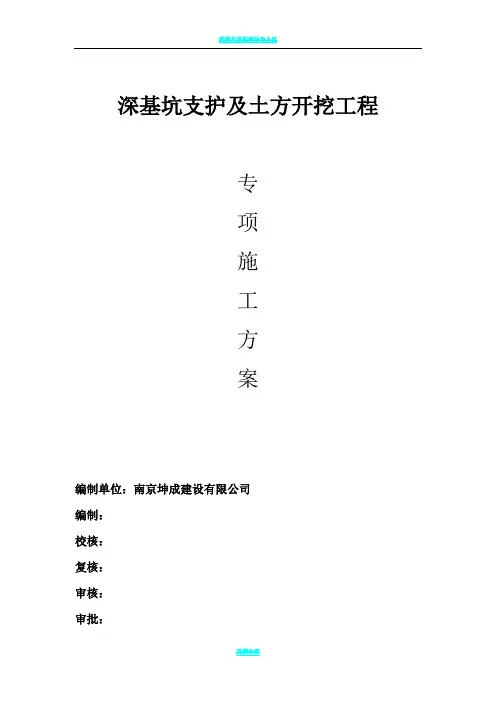

深基坑支护及土方开挖工程专项施工方案编制单位：南京坤成建设有限公司编制：校核：复核：审核：审批：编制日期：年月1、编制依据1.南京北亚机械新建厂房工程施工合同等相关文件；1.2南京金陵建筑设计研究院有限责任公司1.3《建筑地基基础设计规范》GB5007-2OO21.4《建筑结构荷载规范》GB50009-2001；1.5《建筑基坑工程技术规范》YB9258-97；1.6《建筑基坑支护技术规程》JGJ120-99；1.7江苏省鸿洋岩土勘察设计有限公司提供的本工程《岩土工程勘察报告》；2、工程概况工程名称：新建厂房建设单位：南京北亚机械有限公司建设地址：溧水区白马镇建筑性质：机械加工本工程室内地坪标高士0.000侧车间室外地坪-0.150，具体标高施工现场定。
