一．电磁场基本性质：1．电场和磁场：静止电荷产生的场表现为对于带电体有力的作用，这种场称为电场。
不随时间变化的电场称为静电场。
运动电荷或电流产生的场表现为对于磁铁和载流导体有力的作用，这种物质称为磁场。
不随时间变化的磁场称为恒定磁场。
2. 电磁波及麦克斯韦方程：如果电荷及电流均随时间改变，它们产生的电场及磁场也是随时变化的，时变的电场与时变的磁场可以相互转化，两者不可分割，它们构成统一的时变电磁场。
时变电场与时变磁场之间的相互转化作用，在空间形成了电磁波。
静电场与恒定磁场相互无关、彼此独立，可以分别进行研究。
0c D B B E t D H J t ρ∇=⎧⎪∇=⎪⎪∂⎨∇⨯=-∂⎪⎪∂∇⨯=+⎪∂⎩g g cD E B H J E εμσ=⎧⎪=⎨⎪=⎩ 3. 物质属性 电磁场与电磁波虽然不能亲眼所见，但是客观存在的一种物质，因为它具有物质的 两种重要属性：能量和质量。
但电磁场与电磁波的质量极其微小，因此，通常仅研究电磁场与电磁波的能量特性。
电磁场与电磁波既然是一种物质，它的存在和传播无需依赖于任何媒质。
在没有物质存在的真空环境中，电磁场与电磁波的存在和传播会感到更加“自由”。
因此对于电磁场与电磁波来说，真空环境通常被称为“自由空间”。
当空间存在媒质时，在电磁场的作用下媒质中会发生极化与磁化现象，结果在媒质中又产生二次电场及磁场，从而改变了媒质中原先的场分布，这就是场与媒质的相互作用现象。
4. 历史的回顾与电磁场与波的应用公元前600年希腊人发现了摩擦后的琥珀能够吸引微小物体；公元前300年我国发现了磁石吸铁的现象；后来人们发现了地球磁场的存在。
1785年法国科学家库仑（1736－1806）通过实验创建了著名的库仑定律。
1820年丹麦人奥斯特（1777－1851）发现了电流产生的磁场。
同年法国科学家安培（1775－1836）计算了两个电流之间的作用力。
1831年英国科学家法拉第（1791－1867）发现电磁感应现象，创建了电磁感应定律，说明时变磁场可以产生时变电场。
电离层无线电波传播dianliceng wuxian dianbo chuanbo电离层无线电波传播radio wave propagation in the ionosphere无线电波在电离层中传播的规律及其应用的研究，早先着重于电波在电离层F2层电子密度峰值以下区域的传播问题，人造卫星上天以后，扩展到穿越整个电离层区域的传播规律问题。
基本理论电离层由自由电子正离子负离子、分子和原子组成，是部分电离的等离子体介质。
带电粒子的存在影响无线电波的传播，其机制是带电粒子在外加电磁场的作用下随之振动，从而产生二次辐射，同原来的场矢量相加，总的效果表现为电离层对电波的折射指数小于1。
由于自由电子的质量远小于离子的质量,一般电子的作用是主要的，只要考虑电子就够了。
但如电波频率较低而接近于离子的等离子体频率时，离子的影响也不能忽略。
由于地磁场的存在，带电粒子也受它的影响，所以电离层又是各向异性的（见磁离子理论）。
电离层的形成和结构特性是受太阳控制的，因此它既随时间又随空间变化。
在这样复杂的介质中，分析无线电波传播问题必须建立相对简化的物理模型并根据电波的频率采用相应的理论和方法。
对于电离层电波传播，介质的折射指数是一个最根本的参数，实验证明相当有效。
为人们普遍接受的磁离子理论表达的折射指数的公式称为阿普尔顿-哈特里公式,它是电离层电子密度和电波频率的函数，所以又被称为色散公式，而电离层则是一种色散介质。
对于短波和波长更短的电波传播问题，可以采用近似的射线理论，对长波和超长波则一般需要采用波动理论，有时可将地面和电离层底部之间看作一个同心球形波导。
折射和反射电离层的折射指数主要取决于电子密度和电波频率，电子密度愈大或电波频率愈低，折射指数愈小。
因为电离层的折射指数小于1,电波在电离层中受到向下折射，在垂直投射的情况下，折射指数等于零时，电波不能传播，产生“反射”。
在一定值的电子密度情况下，使折射指数为零的频率称为电波的临界频率，在地磁场的影响可以忽略时，这一频率就等于电子的等离子体频率。

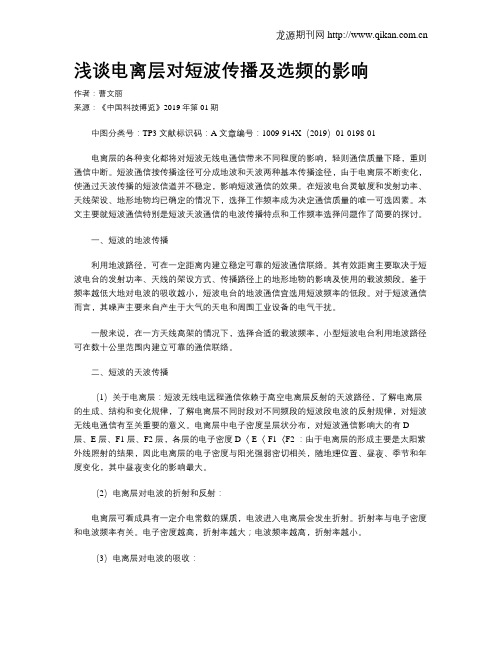

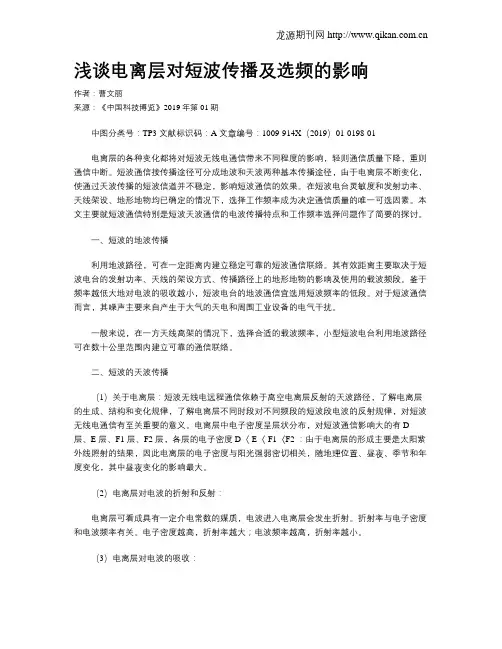

浅谈电离层对短波传播及选频的影响作者：曹文丽来源：《中国科技博览》2019年第01期中图分类号：TP3 文献标识码：A 文章编号：1009-914X（2019）01-0198-01电离层的各种变化都将对短波无线电通信带来不同程度的影响，轻则通信质量下降，重则通信中断。
短波通信按传播途径可分成地波和天波两种基本传播途径，由于电离层不断变化，使通过天波传播的短波信道并不稳定，影响短波通信的效果。
在短波电台灵敏度和发射功率、天线架设、地形地物均已确定的情况下，选择工作频率成为决定通信质量的唯一可选因素。
本文主要就短波通信特别是短波天波通信的电波传播特点和工作频率选择问题作了简要的探讨。
一、短波的地波传播利用地波路径，可在一定距离内建立稳定可靠的短波通信联络。
其有效距离主要取决于短波电台的发射功率、天线的架设方式、传播路径上的地形地物的影响及使用的载波频段。
鉴于频率越低大地对电波的吸收越小，短波电台的地波通信宜选用短波频率的低段。
对于短波通信而言，其噪声主要来自产生于大气的天电和周围工业设备的电气干扰。
一般来说，在一方天线高架的情况下，选择合适的载波频率，小型短波电台利用地波路径可在数十公里范围内建立可靠的通信联络。
二、短波的天波传播（1）关于电离层：短波无线电远程通信依赖于高空电离层反射的天波路径，了解电离层的生成、结构和变化规律，了解电离层不同时段对不同频段的短波段电波的反射规律，对短波无线电通信有至关重要的意义。
电离层中电子密度呈层状分布，对短波通信影响大的有 D 层、E 层、F1 层、F2 层，各层的电子密度 D〈 E〈 F1〈F2 ：由于电离层的形成主要是太阳紫外线照射的结果，因此电离层的电子密度与阳光强弱密切相关，随地理位置、昼夜、季节和年度变化，其中昼夜变化的影响最大。
（2）电离层对电波的折射和反射：电离层可看成具有一定介电常数的媒质，电波进入电离层会发生折射。
折射率与电子密度和电波频率有关。
电离层对高频电波传播的影响研究1. 本文概述本文旨在深入研究电离层对高频电波传播的影响。
电离层，作为地球大气层的一部分，由太阳紫外线、射线和太阳风等太阳活动引起的气体电离形成。
这一区域的存在对高频电波（如无线电波、微波等）的传播特性具有显著影响，尤其在无线通信、雷达探测、卫星通信等领域具有广泛的应用价值。
本文将首先介绍电离层的基本结构和特性，包括其形成机制、电子密度分布、以及在不同时间和地点的变化规律。
接着，本文将重点分析电离层对高频电波传播的主要影响，包括信号衰减、折射、散射等现象，以及这些现象对电波传播路径、传播速度和信号质量的影响。
本文还将探讨电离层变化对高频电波传播的影响，包括电离层扰动、电离层暴等极端天气事件对电波传播的影响，以及这些影响对无线通信、雷达探测等实际应用的影响。
2. 电离层特性及其动态变化电离层，也称为电离层或电离大气层，是地球大气层的一部分，其中气体分子和原子因太阳紫外线、射线和太阳风等太阳活动的影响而被电离。
这层电离的大气对高频电波传播有着重要的影响。
电离层的主要特性包括其电子密度、离子密度、温度、压力和高度等。
电子密度是决定电离层对电波吸收和折射性质的关键因素。
电离层的电子密度会随着时间、地理位置、太阳活动等因素的变化而变化，这种变化对高频电波的传播特性有着直接的影响。
电离层的动态变化主要包括昼夜变化、季节变化、太阳活动周期变化等。
昼夜变化是由于太阳照射引起的电离层电子密度的日变化和夜变化。
季节变化则是由于地球围绕太阳旋转，导致不同地区在不同季节受到太阳照射的影响不同，从而影响电离层的电子密度。
太阳活动周期变化则是指太阳活动的强弱对电离层的影响，通常在太阳活动高峰期，电离层的电子密度会增加，对电波传播的影响也会增强。
电离层的动态变化不仅会影响高频电波的传播路径，还会引起电波的衰减、折射、散射等现象。
例如，电离层中的电子会对电波产生吸收作用，导致电波能量衰减电离层中的电子密度梯度会导致电波发生折射，改变电波的传播方向电离层中的不规则结构则会引起电波的散射，使电波的能量分布更广。
电波主要传播方式2008-06-05 11:25:45 作者：不详电波传输不依靠电线，也不象声波那样，必须依靠空气媒介帮它传播，有些电波能够在地球表面传播，有些波能够在空间直线传播，也能够从大气层上空反射传播，有些波甚至能穿透大气层，飞向遥远的宇宙空间。
任何一种无线电信号传输系统均由发信部分、收信部分和传输媒质三部分组成。
传输无线电信号的媒质主要有地表、对流层和电离层等，这些媒质的电特性对不同波段的无线电波的传播有着不同的影响。
根据媒质及不同媒质分界面对电波传播产生的主要影响，可将电波传播方式分成下列几种：地表传播对有些电波来说，地球本身就是一个障碍物。
当接收天线距离发射天线较远时，地面就象拱形大桥将两者隔开。
那些走直线的电波就过不去了。
只有某些电波能够沿着地球拱起的部分传播出去，这种沿着地球表面传播的电波就叫地波，也叫表面波。
地面波传播无线电波沿着地球表面的传播方式，称为地面波传播。
其特点是信号比较稳定，但电波频率愈高，地面波随距离的增加衰减愈快。
因此，这种传播方式主要适用于长波和中波波段。
天波传播声音碰到墙壁或高山就会反射回来形成回声，光线射到镜面上也会反射。
无线电波也能够反射。
在大气层中，从几十公里至几百公里的高空有几层“电离层”形成了一种天然的反射体，就象一只悬空的金属盖，电波射到“电离层’就会被反射回来，走这一途径的电波就称为天波或反射波。
在电波中，主要是短波具有这种特性。
电离层是怎样形成的呢？原来，有些气层受到阳光照射，就会产生电离。
太阳表面温度大约有6000℃，它辐射出来的电磁波包含很宽的频带。
其中紫外线部分会对大气层上空气体产生电离作用，这是形成电离层的主要原因。
电离层一方面反射电波，另一方面也要吸收电波。
电离层对电波的反射和吸收与频率(波长)有关。
频率越高，吸收越少，频率越低，吸收越多。
所以，短波的天波可以用作远距离通讯。
此外，反射和吸收与白天还是黑夜也有关。
白天，电离层可把中波几乎全部吸收掉，收音机只能收听当地的电台，而夜里却能收到远距离的电台。
无线电波的传播方式一、无线电波的传播方式无线电波以每秒三十万公里的速度离开发射天线后，是经过不同的传播路径到达接收点的。
人们根据这些各具特点的传播方式，把无线电波归纳为四种主要类型。
1）地波，这是沿地球表面传播的无线电波。
2）天波，也即电离层波。
地球大气层的高层存在着“电离层”。
无线电波进入电离层时其方向会发生改变，出现“折射”。
因为电离层折射效应的积累，电波的入射方向会连续改变，最终会“拐”回地面，电离层如同一面镜子会反射无线电波。
我们把这种经电离层反射而折回地面的无线电波称为“天波”。
3）空间波，由发射天线直接到达接收点的电波，被称为直射波。
有一部分电波是通过地面或其他障碍物反射到达接收点的，被称为反射波。
直射波和反射波合称为空间波。
4）散射波，当大气层或电离层出现不均匀团块时，无线电波有可能被这些不均匀媒质向四面八方反射，使一部分能量到达接收点，这就是散射波。
在业余无线电通信中，运用最多的是“天波”传播方式，这是短波远距离通信向必要条件。
空间波和散射波的运用多见于超高频通信，而地波传播“般只用于低波段和近距离通信。
二、电离层与天波传播1．电离层概况在业余无线电中，短波波段的远距离通信占据着极重要的位置。
短波段信号的传播主要依靠的是天波，所以我们必需对电离层有所了解。
地球表面被厚厚的大气层包围着。
大气层的底层部分是“对流层”，其高度在极区约为九公里，在赤道约为十六公里。
在这里，气温除局部外总是随高度上升而下降。
人们常见的电闪雷鸣、阴晴雨雪都发生在对流层，但这些气象现象一般只对直射波传播有影响。
在离地面约10到50公里的大气层是“同温层”。
它对电波传播基本上没有影响。
离地面约50到400公里高空的空气很少流动。
在太阳紫外线强烈照射下，气体分子中的电子挣脱了原子的束缚，形成了自由电子和离子，即电离层。
由于气体分子本身重量的不同以及受到紫外线不同强度的照射，电离层形成了四个具有不同电子密度和厚度的分层，每个分层的密度都是中间大两边小。
