建筑外包型钢加固方案建筑外包型钢加固方案随着人们对建筑安全的重视程度的增加，建筑加固成为一项重要的任务。
而在加固建筑的过程中，钢材作为一种具有良好抗拉、抗压和抗弯能力的材料，被广泛应用于建筑结构的加固和扩大改建工程中。
其中，外包型钢加固是一种常见且有效的加固方式。
本文将详细介绍建筑外包型钢加固方案。
建筑外包型钢加固是指在原有建筑结构外侧增加一层或多层型钢，通过型钢与原结构的连接和对外墙面的处理，提高原有建筑结构的强度和抗震性能。
其优点主要体现在以下几个方面：首先，外包型钢加固不需要改变原有建筑的结构形态，减少对原有建筑的破坏。
对于历史建筑等具有一定保护价值的建筑，外包型钢加固是一种较为理想的加固方式，能够在不破坏其特色和完整性的基础上提高其整体结构强度。
其次，外包型钢加固施工周期短，对住户影响小。
外包型钢加固不需要进行大量的拆除和重建工作，只需要在外墙上进行型钢的安装，所以施工时间相对较短，对住户的生活影响较小。
再次，外包型钢加固的成本相对较低。
与传统的加固方式相比，外包型钢加固的材料和施工成本都较低，可以在一定程度上降低整体的加固投资。
此外，外包型钢加固所选择的材料也具备较低的维护成本，减少了后期维护的费用。
然而，外包型钢加固也存在一些问题和挑战。
首先，外包型钢加固需要对原有建筑结构进行一定的评估和分析，以确定加固的方案和设计参数。
对于设计师来说，需要对结构力学和加固方法有一定的了解和经验。
其次，外包型钢加固在施工过程中需要高度的精确度和技术要求，如型钢的安装、连接和对外墙面的处理等，施工人员需要具备一定的专业知识和技能。
最后，外包型钢加固对建筑外观的要求较高，需要对型钢进行处理和装饰，以保持原有建筑的美观性。
因此，在进行建筑外包型钢加固时，我们需要严谨的设计和施工方案。
首先，在进行结构评估和分析时，需要考虑建筑的结构特点和力学性能，确定加固的方案和设计参数。
其次，在施工过程中，需要确保安装和连接的质量，保证型钢与原结构的结合牢固和稳定。
宜城外包型钢加固施工方案一、工程概述与目标本工程旨在通过对宜城某建筑进行外包型钢加固施工，提升建筑物的整体结构强度和安全性能。
加固后的结构应满足现行国家及地方相关建筑加固与改造的规范要求，确保建筑物的长期稳定运行。
二、施工前准备与材料选择施工前，应详细了解工程的结构特点和加固要求，编制详细的施工方案和安全技术措施，并进行技术交底。
根据设计要求和施工条件，选择合格的型钢材料、粘结材料、灌浆料及防锈涂料等。
准备施工所需的机械设备、工具和辅助材料，确保其状态良好，满足施工要求。
三、定位放线与钢板处理根据施工图纸，在建筑物表面进行精确的定位放线，确定钢板的粘贴位置和尺寸。
对钢板进行清洁处理，去除油污、锈蚀等杂质，确保粘贴面干燥、平整、无污染物。
四、钢板粘贴与固定在定位好的位置涂抹粘结剂，确保粘结剂均匀、无遗漏。
将处理好的钢板按照放线位置粘贴到建筑物表面，并进行适当的加压，确保钢板与基面紧密贴合。
根据需要，在钢板四周设置固定件，确保钢板在施工中不产生位移。
五、灌浆粘结与防锈处理在钢板粘贴完成后，进行灌浆操作，确保钢板与基面之间的空隙被填满，提高整体结构强度。
灌浆完成后，对钢板进行防锈处理，涂抹防锈涂料，防止钢板因环境因素导致锈蚀。
六、质量检查与验收在施工过程中，应定期对施工质量进行检查，确保各项指标符合设计要求。
施工完成后，组织相关单位进行验收，检查钢板粘贴质量、灌浆密实度、防锈效果等，确保施工质量符合要求。
七、后续维护与保养定期对加固后的建筑物进行检查，发现异常情况及时处理。
定期对钢板进行防锈处理，保持其良好的防锈性能。
加强对建筑物的日常管理和维护，确保加固效果的长久保持。
综上所述，宜城外包型钢加固施工方案应包含上述七个方面的内容，确保施工过程的规范性和施工质量的可靠性。
同时，施工单位应严格按照施工方案执行，确保加固工程的安全、有效进行。

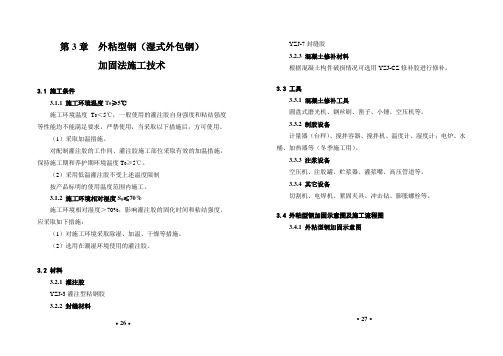

第3章外粘型钢（湿式外包钢）加固法施工技术3.1 施工条件3.1.1 施工环境温度T0≥5℃施工环境温度T0＜5℃，一般使用的灌注胶自身强度和粘结强度等性能均不能满足要求，严禁使用，当采取以下措施后，方可使用。
（1）采取加温措施。
对配制灌注胶的工作间、灌注胶施工部位采取有效的加温措施，保持施工期和养护期环境温度T0≥5℃。
（2）采用低温灌注胶不受上述温度限制按产品标明的使用温度范围内施工。
3.1.2 施工环境相对湿度S0≤70%施工环境相对湿度＞70%，影响灌注胶的固化时间和粘结强度。
应采取如下措施：（1）对施工环境采取除湿、加温、干燥等措施。
（2）选用在潮湿环境使用的灌注胶。
3.2 材料3.2.1 灌注胶YZJ-3灌注型粘钢胶3.2.2 封缝材料YZJ-7封缝胶3.2.3 混凝土修补材料根据混凝土构件破损情况可选用YZJ-CZ修补胶进行修补。
3.3 工具3.3.1 混凝土修补工具圆盘式磨光机、钢丝刷、凿子、小锤、空压机等。
3.3.2 制胶设备计量器（台秤）、搅拌容器、搅拌机、温度计、湿度计；电炉、水桶、加热器等（冬季施工用）。
3.3.3 注浆设备空压机、注胶罐、贮浆器、灌浆嘴、高压管道等。
3.3.4 其它设备切割机、电焊机、紧固夹具、冲击钻、膨胀螺栓等。
3.4 外粘型钢加固示意图及施工流程图3.4.1 外粘型钢加固示意图·27·3.4.2 外粘型钢加固施工流程图图2 外粘型钢加固施工流程图3.5 外粘型钢加固施工工艺及技术要求3.5.1 表面处理表面处理包括裂缝处理、断面修补和混凝土表面打磨平整等内容。
（1）裂缝处理对梁、柱构件上的裂缝按设计图纸要求进行处理。
a 对于一般裂缝可采用表面填充密封，压力注浆和注射法（壁可法）。
b 对于顺筋裂缝（钢筋锈胀裂缝）要作特别处理。
详见（2）断面修补d。
（2）断面修补对损坏较为严重的构件应首先对损坏的断面进行修补，恢复原断面形状、尺寸，便于固定型钢。
外包型钢加固施工方案外包型钢加固法，亦称包钢加固。
施工工艺：1、施工准备施工前应认真阅读设计施工图，必须要将结构面清理干净，按设计图纸，在混凝土粘钢位置测放打磨控制线，待打磨工作完成后补加粘钢位置线。
2、砼表面打磨打磨掉混凝土浮层，直至完全露出坚实新结构面，混凝土表层出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以剔除，用指定材料修补，裂缝部位应首先进行封闭处理。
3、钢材表面打磨钢材粘接面，须进行除锈和粗糙处理。
用砂轮磨光机打磨出金属光泽。
打磨粗糙度越大越好，打磨纹路应与钢材受力方向垂直，其后用棉丝沾丙酮擦拭干净。
4、组装焊接根据图纸或洽商要求结合现场实际情况对钢材进行组装焊接，角钢与原结构柱尽量贴紧，竖向基本顺直，如原结构柱出现较大偏差，应进行顺直处理，缀板与角钢搭接部位须三面围焊，焊缝应符合设计及《建筑钢结构焊接规程》要求。
5、验收焊缝现场负责人检查焊接工作，请总包及监理验收，填写《隐检记录单》。
6、埋管注胶（1）焊缝检验合格后，用环氧砂浆沿钢材边缘封严，结合现场实际情况确定埋管位置及间距。
如不埋管，可在角钢和缀板上钻φ6注胶孔，孔间距不大于500mm、（2）严格按结构胶说明书提供的配比配制，搅拌均匀后方可使用。
一次配胶量不宜过多，以40～50分钟用完为宜。
（3）用气泵和注胶罐进行注胶，注胶时竖向按从下向上的顺序，水平方向按同一方向的顺序，注胶时待下一注胶管（孔）溢出胶为止，依次注胶，直至所有注胶管（孔）均注完。
最后一个注胶管（孔）用于出气孔，可不注胶，注胶结束后清理残留结构胶。
7、竣工验收结构胶固化后用小锤轻轻敲击钢材表面，从音响判断粘接效果，如有个别空洞声，表明局部不密实，须再次高压注胶方法补实。
适用范围：1、本方法适用于承受静力作用的一般受弯及受拉构件。
2、本方法以环境温度不超过60℃，相对湿度不大于70%及无化学腐蚀的适用条件为限，否则应采取有效防护措施。
3、本方法所用胶粘剂是指有充分试验依据且性能满足使用要求的，并经过国家有关部门鉴定的结构胶。
麻城外包型钢加固施工方案1. 引言钢结构加固是建筑工程中常见的一种结构加固方法。
在麻城地区，外包型钢加固施工方案因其具有快速、安全、经济等特点而受到广泛应用。
本文将详细介绍麻城外包型钢加固施工方案的设计思路、施工步骤、施工注意事项等内容。
2. 设计思路外包型钢加固施工方案的设计主要包括以下几个方面：2.1 结构评估在确定是否需要进行外包型钢加固之前，需要对待加固结构进行全面评估。
评估内容包括结构的荷载情况、破坏性能、变形等。
通过评估，确定了结构的现状和加固的必要性。
2.2 加固方案设计根据结构评估结果，设计合理的加固方案。
外包型钢加固施工方案可以采用钢板、钢管、钢筋网等材料，根据结构的需要进行选择。
同时，还需要考虑加固的位置、连接方式、施工难度等。
2.3 施工工艺设计设计施工时，需要考虑施工工艺。
包括施工用具、施工方法、施工时序等。
施工工艺的设计要满足加固要求，并保证施工的安全和质量。
3. 施工步骤麻城外包型钢加固施工的主要步骤如下：3.1 准备工作包括施工方案编制、施工人员组织、材料及工具采购等准备工作。
3.2 搭设脚手架根据施工需要，搭设脚手架以便进行施工。
3.3 行钢加固首先根据预设设计方案进行行钢材料的切割、打磨和调整工作。
然后将行钢与被加固结构进行连接，采用焊接、螺栓连接等方式固定。
加固的位置和连接方式应根据设计方案要求进行操作。
3.4 防腐处理加固完成后，对加固部位进行防腐处理，以提高加固结构的使用寿命。
3.5 施工验收对施工过程进行全面检查和验收，确保施工质量达到设计要求。
4. 施工注意事项在进行麻城外包型钢加固施工时，需要注意以下几个方面：4.1 安全施工施工人员在施工过程中要严格遵守安全操作规程，佩戴好安全防护用品，并注意施工现场的安全。
4.2 材料选择选择符合设计要求的材料进行加固施工，材料的质量和强度要满足施工要求。
4.3 施工质量控制施工过程中要注意施工质量的控制，加强对施工工艺的把控，保证加固质量。
柱子外包钢加固步骤1.前期准备工作首先，需要进行工程测量，确定需要加固的柱子的位置、形状和尺寸。
然后，根据结构设计要求，选择合适的钢材型号和规格。
同时，还需要准备好加固所需的焊接设备、切割工具和脚手架等。
在准备工作完成后，可以正式开始加固工作。
2.表面清理和处理在对柱子进行加固前，首先需要对柱子表面进行清理和处理。
清理表面的灰尘、锈蚀和油污等物质，以便后续的焊接和粘接工作能够顺利进行。
可以使用刷子、水枪等工具进行清洗。
3.预制钢板和焊接根据测量结果，将钢板切割成适当的尺寸，预制成需要的形状。
然后，将预制的钢板用焊接设备焊接到柱子的表面，形成一个牢固的加固层。
焊接过程中需要注意保持焊接接头的质量，确保焊接位置牢固可靠。
4.注浆填充在钢板焊接完成后，可以进行注浆填充操作。
注浆主要是为了增加柱子的承载能力。
选择适当的注浆材料，将其注入柱子的孔洞中。
注浆过程中需注意注浆量和注浆压力的控制，确保注浆充实并且均匀分布在钢板和柱子之间的空隙中。
5.整体检查和质量验收在加固工作完成后，需要对加固后的柱子进行整体检查和质量验收。
检查焊接接头的质量和注浆充实情况，确保加固工作的质量符合设计和施工要求。
如发现问题，需要及时进行修补和调整。
6.加固后的保养和维护加固工作完成后，需要对加固后的柱子进行保养和维护。
定期检查柱子的状态，防止出现新的损坏或缺陷。
保持柱子表面的清洁，防止锈蚀和腐蚀。
如有需要，及时进行维修和加固。
总结：柱子外包钢加固是一种常见的结构加固方法，通过焊接钢板和注浆填充，可以提高柱子的承载能力和抗震性能。
加固过程中需要进行前期准备工作，包括工程测量和材料选择等。
然后进行表面清理和处理，预制钢板和焊接，注浆填充等步骤。
最后进行整体检查和质量验收，以及加固后的保养和维护工作。
这些步骤的完成将保证加固工作的质量和可靠性，提高建筑物的安全性。
外包钢加固技术在建筑工程结构补强中的应用研究摘要：外包钢加固技术是一种常用的建筑结构补强方法，通过在原有结构表面外包覆一层钢板，能够有效增加结构的承载能力和抗震性能。
本文通过对外包钢加固技术的原理、施工工艺和应用范围进行详细分析和研究，探讨了外包钢加固技术在建筑工程结构补强中的应用实践，并结合实际案例进行了具体的分析，为该技术的推广和应用提供了理论支撑和实践指导。
一、引言二、外包钢加固技术原理外包钢加固技术是一种在原有建筑结构表面外覆一层钢板的结构补强方法。
其原理主要是通过外包覆的钢板对原有结构进行加固，提高结构的整体承载能力。
外包钢加固技术一般分为表面贴钢板和预埋钢板两种方式，其中表面贴钢板方式是将钢板直接粘贴在原有结构表面，而预埋钢板方式则是将钢板预先嵌入到混凝土结构中。
不论哪种方式，外包钢加固技术都能够在一定程度上提高结构的承载能力，增加结构的抗震性能，改善结构的整体性能。
外包钢加固技术的施工工艺相对简单，主要包括表面处理、钢板制作和安装等几个环节。
首先是对原有结构的表面进行清理、除锈和防腐处理，以保证钢板与原有结构之间的粘结性和耐久性。
其次是对钢板进行制作，需要根据具体的结构需求和强度要求制作钢板，并经过防锈处理。
最后是钢板的安装，将制作好的钢板按照设计要求粘贴或预埋到原有结构表面，并保证其与原有结构之间的牢固性和密合度。
在具体施工过程中，还需要注意材料的选用、施工工艺的严谨和质量的监控等方面，以确保补强效果的可靠性和持久性。
外包钢加固技术在建筑工程结构补强中的应用范围广泛，主要适用于混凝土结构、砖混结构、钢结构等多种结构类型。
在实际工程中，外包钢加固技术常常用于加固或改造力学性能较差的结构，如老化结构、设计不足结构等，以提高其整体性能。
在抗震设计中，外包钢加固技术也常用于提高结构的抗震能力，减少结构的破坏和损失。
1. 结构性能测定：在外包钢加固技术应用研究中，需要对加固后的结构性能进行准确测定和评估，包括结构的承载能力、抗震性能和使用性能等方面，以确保加固效果达到设计要求。
粘结外包型钢加固法一、引言钢材作为一种常用的建筑材料，具有高强度、耐腐蚀等优点，在工程中得到广泛应用。
然而，在某些情况下，钢结构可能需要进行加固，以提高其承载能力和抗震性能。
粘结外包型钢加固法是一种有效的加固方法，本文将就其原理、步骤和应用进行详细介绍。
二、原理粘结外包型钢加固法是指将钢材通过粘结材料与被加固构件粘结在一起，形成一个强固的整体。
在加固过程中，钢材起到了增加构件承载能力的作用，而粘结材料则起到了传递力的作用，确保钢材与构件之间的紧密连接。
三、步骤粘结外包型钢加固法的具体步骤如下：1. 表面处理：首先，需要对被加固构件的表面进行处理，以确保粘结材料能够与构件表面充分接触。
通常采用喷砂、刷洗等方式清理构件表面，并去除表面的污垢和氧化物。
2. 粘结材料涂覆：在构件表面清洁干燥后，涂覆粘结材料。
常用的粘结材料有环氧树脂、聚合物水泥等。
涂覆时要注意均匀覆盖，并确保与钢材的粘结面充分接触。
3. 钢材粘结：在粘结材料未完全干燥之前，将钢材贴附在构件表面上，并施加适当的压力，使其与构件表面紧密粘结。
4. 后期处理：粘结材料干燥后，可进行后期处理，如切割、砂光等，以达到更好的外观效果。
四、应用粘结外包型钢加固法广泛应用于各种钢结构的加固中，尤其适用于梁、柱、墙等构件。
该方法具有以下优点：1. 提高承载能力：粘结外包型钢加固能够有效提高构件的承载能力，使其能够承受更大的荷载，延长使用寿命。
2. 提高抗震性能：钢材具有良好的抗震性能，通过粘结外包型钢加固，能够显著提高构件的抗震能力，保障结构的安全性。
3. 施工简便：粘结外包型钢加固不需要进行大规模的拆除和重建，施工过程相对简便，可以大大节省时间和成本。
五、总结粘结外包型钢加固法是一种有效的加固方法，通过将钢材与构件粘结在一起，能够提高构件的承载能力和抗震性能。
在实际工程中，应根据具体情况选择合适的粘结材料和施工工艺，确保加固效果的可靠性和持久性。
同时，加固过程中应注意施工质量控制，确保施工工艺符合规范要求，以提高工程的安全性和可靠性。
外包钢板加固工艺混凝土外包钢加固法外包钢加固是把型钢或钢板包在被加固构件的外边，外包钢加固钢筋混凝土梁一般应采用湿式外包法，即采用环氧树脂化灌浆等方法把型钢与被加固构佣粘结成一整体，加固后的构件，由于受拉和受压钢截面面积大幅度提高，因此正截面承载力和截面刚度大幅度提高。
该法也称湿式外包钢加固法，受力可靠、施工简便、现场工作量较小，但用钢量较大，且不宜在无防护的情况下用于600C以上高温场所；适用于使用上不允许显著增大原构件截面尺寸，但又要求大幅度提高其承载能力的混凝土结构加固。
施工工艺回目录1．湿式外包钢构件表面处理⑴凿去结合面风化酥松、碳化锈裂层以及油污层，直至完全露出坚实的基层。
⑵将结合面打磨平整，四角，磨出小圆角，并用钢丝刷刷毛，用压缩空气吹净。
⑶角钢、扁钢及箍板的结合面应除锈、打磨并用丙酮或二甲苯擦净。
2．环氧树脂化学灌浆湿法外包钢工艺⑴在混凝土的结合面刷一薄层环氧树脂浆。
⑵用卡具将角钢及扁钢箍卡贴于构件预定结合面，经校准后彼此焊接，扁钢箍应紧贴混凝土表面，并与角钢平焊连接，否则应用环氧树脂砂浆填满其缝隙。
⑶用环氧胶泥将型钢周围封闭，在有利于灌浆的适当位置钻孔，粘贴灌浆嘴（一般在较低处），并留出排气孔，间距为2～3m，待灌浆嘴粘牢后，通气试压。
⑷以0.20.4Mpa的压力将环氧树脂浆从灌浆嘴压入，当排气孔出现浆液后，停止加压，以环氧胶泥封堵排气孔，再以较低压力维持十分钟以上方可停止灌浆。
⑸灌浆后不应再对型钢骨架进行捶击、移动和焊接。
3．乳胶水泥粘贴湿式外包钢工艺⑴配制乳胶水泥浆。
乳胶（聚醋酸乳液）含量为5%～10%，水泥一般采用强度等级42.5硅酸盐水泥，加水适量，拌合成粘稠状体。
⑵将乳胶水泥浆刮抹于构件角部的结合面，厚约5mm，立即将角钢粘贴上，并用卡具在两个方向将角钢贴于构件预定部位，卡具间距不宜大于500mm。
⑶将扁钢箍或钢筋箍与角钢焊接，分段交错施焊，整个焊接应在胶浆初凝前完成。
