.目录一、工程概况 (3)二、编制依据 (3)三、塔吊的布置情况 (4)四、塔吊基本技术参数 (5)五、塔吊基础 (7)1、塔吊基础设计 (7)2、支座形式固定基础的安装说明 (7)3、支座形式的混凝土基础 (9)4、吊基础基坑开挖与边坡施工 (14)5、承台施工及地下节的预埋 (14)6、塔吊的安装要求及接地 (15)六、塔吊的安装 (17)七、塔吊附墙情况 (18)八、塔吊基础的验收 (20)九、塔吊的沉降、垂直度测定及偏差校正 (21)十、塔吊的操作与维护 (22)十一、塔吊的使用管理措施 (23)十二、作业安全技术措施 (25)十三、项目部对安拆单位的管理 (26)十四、塔吊的维修与保养 (26)十五、基坑开挖时塔吊的保护措施 (32)十六、应急预案 (32)十七、塔吊四桩基础的计算书 (36)附件 1:检查表附件 2:安拆单位的资质证书附件 3:建筑起重设备安装特种作业人员名单及上岗证.附件 4:专业安拆单位提交的QTZ80塔吊安拆方案附件 5:专业安拆单位提交的安拆应急预案附件 6、塔吊平面布置图附件 7 塔吊基础位置与基坑围护平面示意图附件 8 围护结构平面图、剖面图附件 9 地质勘察平面图、剖面图.塔吊基础施工方案一、工程概况本工程为 13 层综合办公大楼,地下 2 层,地上 13 层,建筑高度 52.1 米;设计标高±0.000 相当于绝对标高 4.75m。
地下一层层高为 4.55 米,地下二层层高3.90 米, 1 层高 4.8 米, 2-6 层层高 3.9 米, 7-8 层层高 4.20 米, 9-12 层高为3.60 米,十三层层高为 5.00-5.40 米。
本工程±0.000 相当于黄海高程 4.750 ,周边场地黄海工程 3.850 ,即相对标高-0.900 。
附表 2.1-1工程概况序号项目内容1工程名称2建设地点3建筑面积4质量要求合格5招标工期6建设单位7设计单位8监理单位9施工总包单位二、编制依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)《浙江省固定式塔式起重机基础技术规程》(DB33/T1053-2008)《塔式起重机安全规程》(GB5144-2006)《建筑施工塔式起重机安装、使用、拆卸安全技术规程》( JGJ196-2011)《地基基础设计规范》(GB50007-2011)《建筑结构荷载规范》(GB50009-2012)《建筑安全检查标准》(JGJ59-2011)《混凝土结构设计规范》(GB50010-2010)《建筑桩基技术规范》(JGJ94-2008)《混凝土施工质量验收规范》GB50204-2002(2011版)《建筑地基基础工程施工质量验收规范》 GB50202— 2002《地质勘察报告》)本工程施工图纸本工程围护设计图纸《QTZ80(ZJ5710)塔式起重机使用说明书》浙江省建设机械有限公司浙江省建工集团有限责任公司企业施工工艺标准本工程的《施工组织设计》杭建监总 [2010]33 号文杭建监总 [2012]13 号文三、塔吊的布置情况本工程结构塔吊布置的原则:考虑塔吊回转半径内材料加工场地的堆放位置和二次吊运的位置;考虑塔机吊装的效率,钢筋堆场吊装点距塔吊中心距离不超过 35 米;塔吊基础在保证安全的前提下,尽量节约施工成本;塔吊布置的位置必须保证装拆的便利;根据现场实际情况,布置一台塔吊在基坑外西侧 E-F 轴,塔机中心距基坑边3.1 米,距建筑物 5 米。
塔吊施工方案专家评审一、施工方案概述本次塔吊施工方案旨在为在建工程项目提供高效、安全的垂直运输解决方案。
施工方案考虑了工程项目的规模、结构特点、现场环境等因素,确定了塔吊选型、安装位置、基础设计、操作流程等关键要素,以确保塔吊在施工过程中稳定、可靠地运行。
二、塔吊选型分析根据工程项目需求,我们对多种型号的塔吊进行了对比分析。
选型考虑了塔吊的起重量、起升高度、工作半径等性能参数,以及塔吊的安装、拆卸、运输等方面的便捷性。
经过综合评估,我们选择了最适合本次工程项目的塔吊型号,以满足施工过程中的垂直运输需求。
三、施工现场环境施工现场环境对塔吊施工方案的实施具有重要影响。
我们详细考察了现场地形、地貌、气候条件、交通状况等因素,并对可能存在的风险因素进行了评估。
在施工方案中,我们针对现场环境的特点制定了相应的安全措施和应急预案,确保塔吊施工过程的顺利进行。
四、基础与支撑设计塔吊的基础与支撑设计是施工方案中的重要环节。
我们根据塔吊的型号、性能参数以及现场地质条件,设计了合理的基础结构和支撑体系。
基础设计考虑了地基承载力、变形控制等因素,确保了塔吊在施工过程中的稳定性和安全性。
五、安全风险识别在塔吊施工方案中,我们深入分析了施工过程中可能存在的安全风险,包括但不限于塔吊倾覆、结构失稳、吊装事故等。
针对这些风险,我们制定了相应的预防措施和应对措施,以确保施工过程的安全可控。
六、应急预案制定为了应对塔吊施工过程中可能出现的突发事件,我们制定了详细的应急预案。
预案涵盖了人员疏散、设备停运、事故上报、现场救援等方面,明确了应急响应流程和责任人。
通过预案的制定和实施,我们能够迅速、有效地应对突发事件,最大限度地减少事故损失。
七、操作人员资质塔吊施工方案的顺利实施离不开专业的操作人员。
我们要求塔吊操作人员必须持有相应的特种作业操作证,并具备丰富的操作经验。
在施工过程中,我们将加强对操作人员的培训和考核,确保他们熟悉塔吊性能、操作规范和安全要求,提高操作水平和安全意识。
起重吊装专项施工方案专家论证一、工程概况根据《起重吊装专项施工方案专家论证》的要求,本工程为某大型工业园区建设项目的主体结构吊装工程。
工程地点位于XX市XX区,占地面积约20000平方米,工程主要包括厂房、办公楼及配套设施的建设。
本工程主体结构采用钢结构,工程量约为1000吨,最大构件重量为30吨,最高吊装高度为40米。
二、吊装管理(一)、吊装施工组织流程1. 编制吊装施工组织设计;2. 审批吊装施工组织设计;3. 吊装前安全技术交底;4. 吊装设备、工器具检查;5. 吊装作业人员培训;6. 吊装作业现场布置;7. 吊装作业;8. 吊装作业验收;9. 吊装作业总结。
(二)、现场吊装组织机构1. 项目经理:负责吊装工程全面工作,对吊装工程的质量、安全、进度负责;2. 技术负责人:负责吊装施工组织设计、吊装方案的编制及吊装技术的指导;3. 安全负责人:负责吊装作业现场的安全管理,确保吊装作业安全;4. 施工员:负责现场吊装作业的具体实施;5. 质量员:负责吊装工程质量的检查;6. 材料员:负责吊装作业所需材料的采购、保管及发放;7. 作业班组:负责吊装作业的现场操作。
(三)、管理职责1. 项目经理:负责组织、协调、管理吊装工程各项工作,确保工程顺利进行;2. 技术负责人:负责吊装方案的编制、技术交底、技术指导,解决吊装过程中的技术问题;3. 安全负责人:负责制定吊装作业安全措施,监督现场安全施工,处理安全事故;4. 施工员:负责现场吊装作业的组织、协调、管理,确保吊装作业按计划进行;5. 质量员:负责吊装作业质量的检查,发现问题及时整改;6. 材料员:负责吊装作业所需材料的采购、保管、发放,确保材料质量;7. 作业班组:严格按照吊装方案和操作规程进行吊装作业,确保吊装作业安全、质量。
三、工器具的选用根据本工程的特点和吊装需求,选用以下工器具和设备:1. 吊车:根据最大构件重量和吊装高度,选用具有足够起重能力和安全系数的汽车吊。
塔吊桩基础施工方案(专家论证)1. 背景介绍塔吊是建筑施工工地常用的大型机械设备之一,它的安装需要一个稳固的基础来支撑其重量和工作状态下的各种受力情况。
而塔吊桩基础施工方案则是为了保证塔吊的安全使用而设计的。
通过专家论证,确定最佳的方案,保证施工质量和安全。
2. 方案设计2.1 桩基础的选择在塔吊安装施工中,常用的桩基础有钻孔灌注桩和静压桩。
静压桩适用于土层较软的情况,其施工简单,成本较低;而钻孔灌注桩适用于土质较坚实的情况,承载能力较大。
根据具体工地情况,选择合适的桩基础形式。
2.2 施工工艺流程1.土壤勘测:通过专业机构对施工区域的土壤类型、承载力等进行勘测,为后续的施工设计提供数据支持。
2.确定桩基础类型:依据勘测结果和塔吊的实际负载需求,确定使用的桩基础类型。
3.桩位布置:根据设计要求,合理布置各个桩位,确保桩基础的整体稳定性。
4.开挖基坑:按照设计要求和规范要求,在桩位处进行基坑开挖并清理。
5.浇筑混凝土桩基:对开挖好的基坑进行模板支撑并进行混凝土灌注。
6.完成桩基础施工:等待混凝土充分硬化后,开始进行桩基础结构的施工,包括桩帽的安装等。
3. 施工质量控制3.1 施工监管在整个桩基础施工过程中,需要专业监理人员进行监管,确保施工符合设计要求和规范标准,及时处理施工中出现的问题。
3.2 施工质量检测施工完成后,需要进行质量检测,包括桩基础的承载力测试、质量验收等,确保施工质量符合要求。
3.3 专家论证在施工完成后,还需要邀请专家进行论证,审查施工过程中的各个环节是否符合工程要求和标准,提出改进建议和意见,确保塔吊桩基础施工方案的可行性和安全性。
4. 结语塔吊桩基础施工方案的设计和施工过程需要严格把控,保证塔吊在使用过程中的安全性和稳定性。
通过专家论证,可以为施工方案提供专业的指导和建议,提高施工质量,确保工程顺利进行。
危大工程塔吊专家论证方案一、方案背景随着城市的发展和建设,越来越多的高层建筑、桥梁、大型工程等在建设过程中需要使用塔吊。
塔吊作为一种特殊的起重设备,其在工程施工中扮演着重要的角色。
然而,塔吊设备本身的工作环境条件较为恶劣,工程施工现场普遍环境复杂,操作环境复杂,存在着许多安全隐患。
因此,建立塔吊专家论证方案,提高塔吊的安全性和施工效率,对于工程施工的质量和安全至关重要。
二、方案目的本方案旨在建立一套完善的塔吊专家论证体系,通过专家的评审和论证,提高塔吊设备的安全性和施工效率,确保施工过程中的安全性和质量。
三、方案内容1. 建立塔吊专家团队首先,需要组建一支高水平的塔吊专家团队,该团队由具有丰富实践经验和理论知识的专家组成,包括工程施工管理、机械设备安全、土木工程等领域的专家。
这些专家将根据其专业领域的特点,参与到塔吊的设计、安装、维护、使用等全过程中。
2. 建立塔吊安全标准在专家团队的指导下,对塔吊的设计、安装、使用等环节建立一套全面的安全标准,包括塔吊设备的选型、安装位置、使用环境、作业规程等方面的标准化要求,以确保塔吊设备在使用过程中的安全性。
3. 开展塔吊专家论证专家团队根据实际工程需求,对塔吊的设计、安装、使用等环节展开专业的论证,评估其安全性和施工效率,提出合理化建议和方案。
专家论证将结合实际工程情况,针对性的提出解决方案,确保塔吊设备的安全性和施工效率。
4. 建立监督机制针对专家论证提出的建议和方案,建立相应的监督机制,确保建议和方案的落实,对于一些存在严重安全隐患的塔吊设备,及时停止使用和维修,并及时通知施工方和相关管理部门。
四、方案实施步骤1. 组建塔吊专家团队通过专业的招聘和技术培训,搭建一支高水平的塔吊专家团队。
2. 建立塔吊安全标准专家团队依据实际需求,针对塔吊设备的设计、安装、使用等环节,建立一套完整的安全标准,确保塔吊设备在使用过程中的安全性。
3. 开展专家论证根据具体工程需求,组织专家团队对塔吊设备进行专业的论证,评估其安全性和施工效率,提出相应的建议和方案。

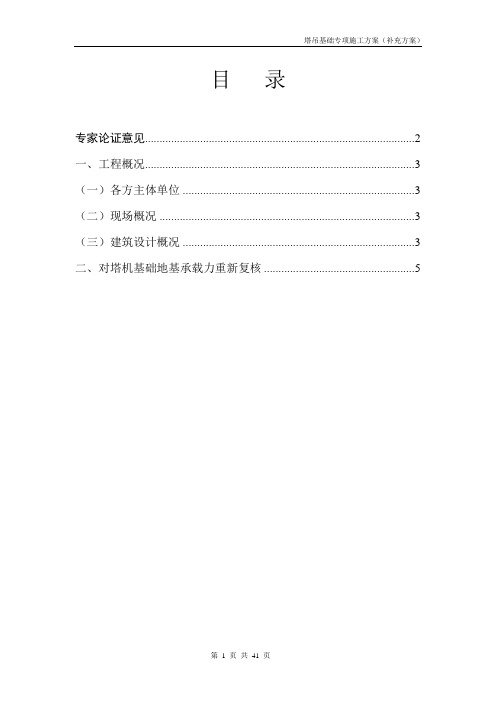

目录专家论证意见 (2)一、工程概况 (3)(一)各方主体单位 (3)(二)现场概况 (3)(三)建筑设计概况 (3)二、对塔机基础地基承载力重新复核 (5)专家论证意见1、根据已安装的现场实际,重新复核塔机基础地基承载力是否符合;一、工程概况(一)各方主体单位项目名称:九江中航城一期建设单位:九江中航城地产开发有限公司设计单位:深圳市华阳国际工程设计有限公司监理单位:江西中昌工程咨询监理有限公司施工单位:浙江城建建设集团有限公司租赁单位:江西鸿胜建筑机械租赁有限公司安拆单位:浙江省建设机械集团有限公司(二)现场概况本项目位于九江市八里湖新区,总用地面积为44378.29平方米。
基地东临长江路,其中长江路东侧为新建小区,已有住户,市政条件较完善。
南面为空地,原先为水塘,是淤泥土。
北面为十里河南路,十里河南路北侧是一个公园,南面为二期待开发,西面为三期、四期待开发。
建筑物周围施工场地狭窄,基坑施工期间只有1栋2栋3栋6栋商业楼位置设置一条临时施工道路(主体施工时此临时道路将取消),一期工程南面与二期工程相连位置,无法设置施工道路。
现场在3#、4#楼淤泥带长度573米、面积约18386平方米,此处位置桩已成型给换填带来很大阻力,影响土方开挖进度;现土方标高高于路面标高,基坑支护未进行施工。
现场水源所在位置为长江大道与十里河南路交接处,在甲方围墙外侧;甲方提供总配电箱位置为5#楼B座商铺位置,总功率为1000kvA,未能满足施工高峰期要求,建议再增设一台630KVA变压器。
(三)建筑设计概况九江中航城一期由住宅大底盘(地下车库)、6栋高层住宅楼和局部二层商铺组成。
其中地下车库为一层,主要用途为地下停车库,塔楼为6栋(1#~6#)高层住宅楼。
1#~6#塔楼明细表:住宅建筑面积约为158709.57平方米,结构系为钢筋混凝土剪力墙结构,基础形式为独立承台伐板基础,抗震等级为三级,抗震烈度为6度,建筑耐火等级为一级。
专家论证塔吊基础及装拆施工方案塔吊基础与拆装施工方案目标与范围在塔吊施工的过程中,基础的稳固性和拆装的安全性是至关重要的。
我们的目标是提供一份详细且可操作的方案,确保施工的安全、高效和可持续性。
通过对数据的分析和实际经验的总结,这个方案不仅适合大型建筑项目,也能为不同规模的施工单位提供参考,确保他们在操作时有章可循。
当前状况与需求分析随着建筑行业的迅猛发展,塔吊已经成为施工现场的“明星设备”。
尤其是在高层建筑和复杂地形的项目中,市场对塔吊的需求不断上升。
然而,有些施工单位在设计和施工基础时,常常因为经验不足或技术水平不一而出现问题。
这不仅带来了安全隐患,还造成了一些不必要的经济损失。
因此,制定一份科学合理的塔吊基础及拆装施工方案显得尤为重要。
塔吊基础设计关于塔吊的基础设计,我们主要得考虑以下几个方面:- 荷载要求:根据塔吊的型号和现场条件,计算它在工作时可能承受的最大荷载。
举个例子,一台额定载重为10吨的塔吊,其基础设计至少要考虑15吨的荷载,这样才能确保安全。
- 土壤条件:施工现场的土壤勘探是必须的,了解土壤的承载力很重要。
通常情况下,土壤的承载力应该不低于150kPa。
如果不够,那就得考虑加固措施,比如用桩基或扩大基础面积。
- 基础类型:常见的塔吊基础有独立基础和条形基础。
独立基础适合土壤条件好的地方,而条形基础更适合承载力较差的土壤。
例如,某个项目就采用了条形基础,基础尺寸为4000mm x2000mm,深度为1.5米。
- 基础材料:基础的混凝土强度等级至少要达到C30,而混凝土的配合比则需根据具体工程情况调整,确保浇筑和养护符合标准。
塔吊的装拆步骤塔吊的装拆过程得遵循严格的操作规范,才能保障安全。
下面是具体的步骤:1. 装吊前准备:- 确保所有设备完好,吊装工具也得符合标准。
- 现场要设立警戒区域,并安排专人指挥。
2. 基础检查:- 彻底检查塔吊基础,确保没有裂缝和沉降现象。
如果发现问题,得立刻处理。
一、项目背景随着我国经济的快速发展,基础设施建设需求日益增长,各类大型工程吊装项目也越来越多。
为确保吊装作业安全、高效、有序进行,根据《建设工程安全生产管理条例》等相关法律法规,结合本项目实际情况,特制定本吊装专项方案。
二、方案编制依据1. 国家及地方相关法律法规、规范标准;2. 项目可行性研究报告、设计文件;3. 施工现场实际情况;4. 吊装设备性能参数及操作规程;5. 专家组成员意见。
三、方案内容1. 工程概况(1)工程名称:XX项目;(2)工程地点:XX市;(3)工程规模:XX平方米;(4)吊装工程量:XX吨。
2. 吊装设备选型及配置(1)根据工程量及吊装高度,选用XX型号履带式起重机;(2)配备XX吨汽车吊作为辅助吊装设备;(3)配置相应的吊装索具、安全防护用品等。
3. 吊装施工工艺(1)吊装前,对吊装设备进行性能检测及维护保养;(2)吊装过程中,确保吊装设备与吊装物同步起吊;(3)吊装过程中,严格控制吊装高度、速度,确保安全;(4)吊装过程中,做好现场安全防护工作,防止意外发生。
4. 吊装作业人员配置及培训(1)配置经验丰富的吊装作业人员;(2)对吊装作业人员进行安全教育培训,提高安全意识;(3)对吊装作业人员进行技术交底,确保操作规范。
5. 施工安全保证措施(1)制定吊装作业安全操作规程;(2)设置安全警示标志,明确安全区域;(3)对吊装设备、吊装物进行安全检查,确保符合吊装要求;(4)加强现场安全管理,确保吊装作业安全有序进行。
四、专家论证1. 专家组成员(1)XX工程师;(2)XX教授;(3)XX高级工程师;(4)XX安全专家。
2. 论证内容(1)吊装专项方案的合规性;(2)吊装设备的选型及配置合理性;(3)吊装施工工艺的可行性;(4)吊装作业人员配置及培训的充分性;(5)施工安全保证措施的有效性。
3. 论证结论经专家组成员充分讨论,一致认为本吊装专项方案符合相关法律法规、规范标准,吊装设备选型及配置合理,施工工艺可行,吊装作业人员配置及培训充分,施工安全保证措施有效。
一、项目背景随着我国城市化进程的加快,高层建筑、大型基础设施等建设项目不断增多,塔吊作为施工现场重要的垂直运输设备,其安装施工质量直接关系到施工安全、进度和质量。
为确保塔吊安装施工的安全、高效、顺利进行,特进行本次塔吊安装施工方案专家论证。
二、方案编制依据1. 国家相关法律法规、规范和标准;2. 施工现场实际情况;3. 塔吊产品说明书、技术参数及施工图纸;4. 同类工程经验及教训。
三、方案主要内容1. 工程概况项目名称:某住宅楼工程工程地点:某市某区建筑高度:100米基础形式:桩基础塔吊型号:QTZ80A2. 塔吊基础施工(1)基础形式:采用钢筋混凝土基础,基础平面尺寸为6.0m×6.0m,基础埋深1.2m。
(2)基础施工:按照施工图纸要求,进行基础模板、钢筋、混凝土施工,确保基础强度、刚度和稳定性。
(3)基础验收:基础施工完成后,进行基础强度、混凝土强度、模板拆除等验收,确保基础质量满足塔吊安装要求。
3. 塔吊安装施工(1)安装准备:对塔吊进行进场验收,确保设备完好;对安装人员进行技术培训,提高安装技能;准备安装工具、材料及安全防护用品。
(2)安装顺序:按照施工图纸要求,依次进行基础垫铁调整、塔身吊装、塔顶设备安装、附着装置安装、电气系统连接等。
(3)安装质量要求:确保塔吊安装过程中各项参数符合规范要求,确保安装质量。
4. 安全措施(1)安全教育培训:对施工人员进行安全教育培训,提高安全意识。
(2)安全防护设施:设置安全防护设施,如安全网、安全带、防护栏杆等。
(3)施工人员配备:配备充足的安全员,负责现场安全监督。
四、专家论证意见1. 该塔吊安装施工方案编制依据充分,内容完整,符合相关规范要求。
2. 塔吊基础施工方案合理,基础形式、施工工艺及验收标准符合要求。
3. 塔吊安装施工方案合理,安装顺序、质量要求及安全措施符合规范要求。
4. 建议在施工过程中,加强对安装过程的质量控制,确保塔吊安装质量。
******工程塔吊工程安全专项施工方案编制人:职务:校对人:职务:审核人:职务:审批人:职务:*** 建设有限公司塔吊基础工程安全专项施工方案目录第一章工程概况---------------------------------------------------2一、危大工程概况和特点-----------------------------------------2二、施工平面布置 -----------------------------------------------4三、施工要求 ---------------------------------------------------4四、技术保证条件 -----------------------------------------------4第二章编制依据---------------------------------------------------5第三章施工计划---------------------------------------------------6一、施工进度计划 -----------------------------------------------6二、材料与设备计划---------------------------------------------6第四章塔吊施工工艺技术-------------------------------------------7一、技术参数 ---------------------------------------------------7二、施工工艺流程 -----------------------------------------------9三、施工方法 --------------------------------------------------10四、操作要求 --------------------------------------------------17五、检查要求 --------------------------------------------------19第五章施工安全保证体系------------------------------------------22一、组织保障措施 ----------------------------------------------22二、技术措施 --------------------------------------------------24三、监测监控措施 ----------------------------------------------27第六章施工管理及作业人员配备和分工------------------------------27一、施工管理人员 ----------------------------------------------27二、专职安全生产管理人员--------------------------------------27三、特种作业人员 ----------------------------------------------28四、其他作业人员 ----------------------------------------------28第七章验收要求--------------------------------------------------28一、验收标准 --------------------------------------------------28二、验收程序 --------------------------------------------------29三、验收内容 --------------------------------------------------30第八章应急处置措施----------------------------------------------31第九章计算书及相关施工图纸--------------------------------------339.1 、单桩塔吊基础计算书----------------------------------------339.2 、矩形板式基础计算书----------------------------------------419.3 附着验算计算书 ----------------------------------------------49*** 建设有限公司塔吊基础工程安全专项施工方案第一章工程概况一、危大工程概况和特点1、工程基本情况工程名称******C# 楼工程地点****建筑面积 (m2)18462.24建筑高度 (m)94结构类型框剪主体结构框剪地上层数18地下层数0标准层层高 (m)5其它主要层高 (m)02、各责任主体名称建设单位****** 有限公司设计单位*** 设计研究院有限公司施工单位*** 建设有限公司监理单位*** 项目管理有限公司项目经理***总监理工程师***技术负责人***专业监理工程师***3、地质条件拟建场地地层主要为表层残坡积碎石土及下伏寒武系基岩,主要为灰岩、泥质灰岩和豹纹状灰岩,灰岩与泥质灰岩局部呈互层出现,其中岩石的风化程度可分为全风化、强风化、中等风化、微风化~未风化。
杭政储出[2010]27号地块商品住宅(QTZ60D 塔吊)塔吊专项方案编制人:职务(称):技术负责人审核人:职务(称):项目经理批准人:职务(称):公司总工批准部门(章):二0一二年二月一日目录一、工程概况 (3)二、编制依据 (3)三、格构式塔吊基础的设计及计算书 (4)(一)、验算依据条件 (4)(二)、最不利工况分析 (5)(三)、格构柱验算 (5)(四)、桩基承载力验算 (9)(五)、附墙受力验算 (11)四、格构式基础的制作及质量控制 (13)(一)、钢柱的制作及质量控制 (13)(二)、灌注桩的施工及安装钢柱 (13)(三)、格构柱偏位、倾斜、偏转等质量问题的控制措施 (14)(四)、格构柱的加工及安装基础节 (14)五、塔机的安装要求及准备 (14)六、塔机的安装、监控安装 (15)(一)基本要求 (15)(二)标准节的加装 (16)(三)调试 (16)七、塔吊的沉降、垂直度测定及偏差校正 (16)八、塔吊的操作与维护 (17)九、塔机的拆卸 (17)十、附墙装置的装拆 (18)十一、安全措施 (18)十二、楼板梁加固及预留洞口浇捣 (19)十三、附图 (19)一、工程概况杭政储出(2010)27号地块商业用房,建设单位为杭州宇东房地产有限公司,设计单位为杭州市建设工程设计研究院,勘察单位为浙江城建勘测研究院有限公司,监理单位为中国建筑技术集团有限公司,施工单位为浙江欣捷建设有限公司。
该工程位于杭州市江干区明月桥路东侧夏洐小学西侧。
工程建筑面积123298平方米,框架剪力墙结构,地下两层,地上1~20层。
结构设计使用年限为50年,结构安全等级为二级,抗震设防烈度为6度,框架抗震等级三级,主楼地基基础设计等级甲级,地下室防水等级为二级,建筑耐火等级1#、2#、4#楼为一级、3#楼为二级、地下室为一级,砌体施工质量控制等级B级。
本工程0.000m相当于黄海标高为6.850m。
本工程地下层主要为人防、机动车停车场及自行车库,并附有设备用房设施等。
(附图1):工程地质剖面图塔吊作为现代化建筑的主要垂直运输工具,在本工程中的使用尤其显得重要。
本工程所用的钢材、模板、钢管及配套数量扣件、毛竹片、方木等材料及各分包单位的材料,均通过塔吊进行垂直运输至施工现场。
塔吊除垂直运输外,还将承担部分水平运输工作及人工挖土的土方运输工作。
根据现场的实际情况,考虑到塔吊覆盖范围,使用的经济效益、附墙件的要求、决定在现场布置五台塔吊。
(附图2):塔吊平面布置图)二、编制依据1、本方案主要依据施工图纸及以下规范及参考文献编制:《钢结构设计规范》(GB50017-2003)《地基基础设计规范》(GB50007-2002)《建筑结构荷载规范》(GB50009-2001)《建筑安全检查标准》(JGJ59-99)《混凝土结构设计规范》(GB50010-2002)《地质勘察报告》浙江城建勘测研究院有限公司《QTZ40/60塔式起重机使用说明书》浙江省建设机械有限公司2、塔吊基本性能四桩基础所用塔吊参数为:塔吊型号为:QTZ60D 塔吊自重为:434KN最大起重量为:6 t 塔吊额定起重力矩为:600kN·m塔吊起升高度为:81.1m 塔身宽度为:1.6m 塔吊臂长:55m根据施工图纸,本工程共设置塔吊五台,去本工程内最高建筑作为计算依据,建筑物总高61.8度,±0.00以下深度约10米,吊钩作业高度5米,故塔吊塔身搭设高度为61.8+10+5=76.8米,取80米,塔吊基础为钻孔灌注桩基础及12.2m高的钢构柱。
根据施工图纸及有效起吊工作面,塔吊臂长定为二台50米和三台55米。
根据以上要求本工程选用QTZ60D塔吊五台。
三、塔吊基础、格构柱设计及验算:杭政储出(2010)27号地块塔吊±0.000m以下钢柱验算(一)、验算依据条件:1、混凝土强度:C30,钢筋级别:Ⅱ级,2、桩直径边长d=0.85m,桩间距a=1.60m,3、螺栓位置中心间距为1.60m。
为减少力对基础结构的破坏,应使螺栓位置中心尽量靠近桩的中心点,现设计桩中心点间距为1.60m。
基础结构为由四个角钢格构柱焊接组成的钢结构。
角钢格构柱锚入桩内2500,由四根[10槽钢,400mm ×400mm×10mm的钢板焊接而成,整个架体由[10槽钢作为水平和斜腹杆连接成一体,节距为1800mm。
(附图3):格构柱详图4、浙江省建设机械有限公司提供的《QTZ60塔式起重机说明书》资料中提供的荷载表如下:(单位:KN;KN.M)表中Fv表示竖向荷载,Fh表示水平荷载,M1表示平面内弯矩,在这种工况下基础属受荷载最大(风载按GB/T13752取值)。
以上表中工况为塔吊独立高度达40.1m工作时最大内力,当塔吊安装到80m时,塔吊共增加四套附墙装置(15KN/套),7节标准节(8KN/节),60KN的吊重;此时塔吊底部竖向荷载计算如下:Fv=434+15×4+8×7+60=610KN(二)、最不利工况分析:当塔身独立工作时,独立高度达40.1m,此时考虑最不利工况下(安装及大风等)塔底(-0.1500m处)荷载如上表所列,当塔身随工程主体施工继续向上安装时,塔身竖向荷载虽不断增加,但塔身与主体设附着装置连接,此时,绝大部分水平荷载均直接传给主体,剩下传至塔底的水平荷载和弯矩远小于塔吊独立工作时,将不会起控制作用。
故此次验算的控制内力即为上表中的内力,内力作用点位于-0.1500m处。
(三)、格构柱验算此整个格构体是由四个柱肢组合而成的缀条柱,而每个柱肢又是由四个分肢组合而成的缀板柱。
1、分肢采用角钢L125×12,查表知此角钢截面特性:Z0=35.3mmix1=38.3mmAi=2891mm2imin=iy0=24.6mmix1=362×104mm4g=22.7kg/m2、由此角钢分肢组合而成的缀板柱截面:截面高度:hc=bc=450-35.3×2=379.4mm截面面积:A0=4A1=4×2891=11564mm2惯性矩:Ix=Iy=(423×104×2+2×2891×189.72)×2=433.4×106mm4回转半径:ix=iy=√Ix/A0 =193.6mm3、由此缀板柱肢组合而成的缀条柱截面:截面高度:h=b=1600mm截面面积:A=16A1=16×2891=46256mm2惯性矩:Ix=Iy=(433.4×106×2+2×11564×8002)×2=3.13×1010mm4抵抗距:Wx=Wy=Ix/ymax=3.13×1010/800=2.504×107mm3回转半径:ix=iy=√Ix/A =822.6mm4、柱肢缀板柱的缀板截面确定及验算:据缀板构造要求缀板宽度b≥2a/3=253,缀板厚度t≥a/40=9.485,(本工程中a=379.4),综合考虑本工程情况,取b=400,t=10,l=400,间距l1=500(1)缀板的线刚度之和验算:4I/l=1/3×10×4003/400=5.33×105mm3分肢线刚度验算:I/l1=423×104/500=8460mm3因5.23×105≥8460×6=0.51×105,即柱肢同一截面处缀板的线刚度之和不小于柱较大分肢线刚度的6倍,满足《钢结构设计规范》8.4.1条要求。
(2)缀板间分肢长细比验算:分肢对最小刚度轴的长细比:λl=l1/i1=500/24.6=20.3<[40]由分肢组合而成的缀板柱整体绕X-X轴(Y-Y)的长细比:λx=λy=l0/i x=1800/193.6=9.3四肢组合构件的换算长细比:λ0x=λ0y=√λx2+λ12 =√9.32+20.32 =22.32 <50取λmax=50, λ1=24.4<0.5λmax=25分肢长细比满足《钢结构设计规范》5.4.1条要求,即缀板间距满足要求。
5、缀条截面确定及验算:取缀条截面[10,查表知截面特性:h=100mm,b=48mmz0=15.2mmIx=198×104mm4 ix=39.5mmIy=25.6×104mm4 iy=14.1mmA=1270mm2g=10kg/m取水平缀条间距1800mm,斜缀条与水平缀条夹角α=480斜缀条计算长度:l0=0.91=0.9×(1800/sin480)=2170斜缀条长细比:λmax= l0/i y=2170/14.1=154≈[150](偏差<5%尚可)6、整个缀条柱长细比确定:整个缀条柱为一独立柱,柱脚嵌固于下部钻孔灌注桩顶(-10.800m)塔吊根部高度取至-1.100m处,则取此独立柱高度H=9.7mm,计算高度H0=2H=19400mm,由前计算知ix=iy=822.6mm整个缀条柱对X-X轴(Y-Y)的长细比:λx=λy=H0/i x=19400/822.6=23.58A=46256mm2,A1x=2×1270=2540 mm2则此缀条柱的换算长细比:λ0x=λ0y=√λx2+40A/A1x =√23.582+40×46256/2540=35.83<150缀板柱柱肢的长细比λ0x1=23.58不大于整个缀条柱的最大长细比λmax=λ0x=35.83的0.7倍,及0.7λmax=25.08,满足《钢结构设计规范》5.4.1条要求,即缀板间距满足要求。
7、整个格构柱的整体稳定性验算:(1)截面控制内力确定:独立柱的最危险截面出现在柱根,及柱顶处,钢柱自重7.3KN/m,需验算两组内力并取最不利值设计非工作工况内力设计值:Fv=1.2×(434+7.3×9.7)=605.77KNM1=1.4×(66.2×9.7+1628)=3178.20KN·MV=max{V1;Fh}=max{Af/85√fy/235=46256×215/85=117;1.4×66.2=93}=117KN (2)取以上内力按压弯构件计算:非工作工况下钢柱整体稳定应力:f=N/ φxA+βmxMx/W1x[1- φxN/N’Ex]式中各值如下:N=605.77KN,A=46256mm2,Mx=3178.20KN· M,W1x=2.504×107mm3,因为是悬臂构件,βmx=1.0由前算知λ0x=35.83,b类截面,查表知φx=0.918N’Ex=π2EA/1.1(λx)2=3.142×206×103×46256/1.1×35.832=7.237×107,将以上数值代入求得整体稳定应力:f=141.16N/mm2<215 N/mm2,满足要求。
