MCU第二次实验报告

项目二单片机控制的流水灯设计、仿真及制作专业：17电子信息学号：19 姓名：张静一、实验目的和要求1、理解并行I/O口的输入/输出功能。

2、根据项目要求，设计电路，PROTEUS完成仿真，用面包板完成硬件制作。

3、实现单片机控制的LED闪烁，掌握电路设计、软件设计调试、源程序下载，软硬联调。

二、实验仪器设备1、PC机（PROTEUS，Keil）2、元器件3、面包板4、编程器三、实验步骤1、器件准备2、系统设计1）软件仿真----PROTUES 仿真2）、硬件设计在面包板上搭建电路。

3）、软件设计源程序#include<reg51.h>#include<intrins.h>void delay (unsigned int i){unsigned int k;for (k=0;k<i;k++);}void main(){P1=0x7F;while(1){P1=_cror_(P1,1);delay(5000);}}四、硬件（照片）五、项目扩展A 暗点流动仿真仿真图核心代码#include<reg51.h>#include<intrins.h>void delay (unsigned int i){unsigned int k;for (k=0;k<i;k++);}void main(){P1=0x07;while(1){P1=_cror_(P1,1);delay(5000);}}B 四个按键控制的LED灯----按键1启动,按键2 停止,按键3向上流水,按键4 向下流水1) 仿真仿真图2) 硬件制作（照片）核心代码#include<reg51.h>#define TIME 1200#include<intrins.h> sbit S1=P3^2;sbit S2=P3^3;sbit S3=P3^4;sbit S4=P3^5;void delay (unsigned int i) {unsigned int k;for (k=0;k<i;k++);}void main(){P1=0xff;while(1){if (S1==0){delay(TIME);if (S1==0)P1=0x00;} else if(S2==0){delay(TIME);if(S2==0)P1=0xFF;}else if(S3==0){delay(TIME);if (S3==0)P1=0x7f;while(1){P1=_cror_(P1,1); delay(10000);if (S4==0) break;}}else if (S4==0){delay(TIME);if (S4==0)P1=0x7f;while(1){ P1=_crol_(P1,1);delay(10000);if (S2==0) break;}}}}六、总结。

单片机实验报告学号：____________ 姓名：____________一、实验目的：1.实验一的目的：掌握汇编语言设计和调试方法，熟悉键盘操作；2.实验二的目的：掌握汇编语言设计和调试方法；3.实验三的目的：进一步掌握汇编语言设计和调试方法。

二、实验设备：装有Keil uVision的计算机1台(本人用的是装有Keil uVision2的计算机)三、实验内容：实验一清零程序1.实验内容：把2000H～20FFH的内容清零2.我的流程图、源程序及调试结果：流程图（用Edraw Mind Map 7.8制作）：源程序：ORG 0000HLJMP STARTORG 0100HSTART: MOV R0,#0FFHMOV DPTR,#2000HMOV A,#00HMAIN: MOVX @DPTR,AINC DPTRDJNZ R0,MAINSJMP $END调试结果：将源程序中的MOV A,#00H改为MOV A,#0FFH，以便观察上述程序是否能够实现清零功能。

实验二拆字程序1.实验内容：把2000H的内容拆开，高位送2001H，低位送2002H，2001H、2002H高位清零，一般本程序用于把数据送显示缓冲区时用。

2.我的流程图、源程序及调试结果：流程图（用Edraw Mind Map 7.8制作）：源程序：ORG 0000HLJMP STARTORG 0100HSTART: MOV DPTR,#2000HMOV A,#0A3H ;给累加器A赋一个值MOVX @DPTR,A ;将累加器A中的内容作为2000H的内容 MOV R0,AANL A,#0F0HSWAP AINC DPTRMOVX @DPTR,AMOV A,R0ANL A,#0FHINC DPTRMOVX @DPTR,ASJMP $END调试结果：实验三拼字程序1.实验内容：把2000H、2001H的低位分别送入2002H高低位，一般本程序用于把显示缓冲区的数据取出拼装成一字节。

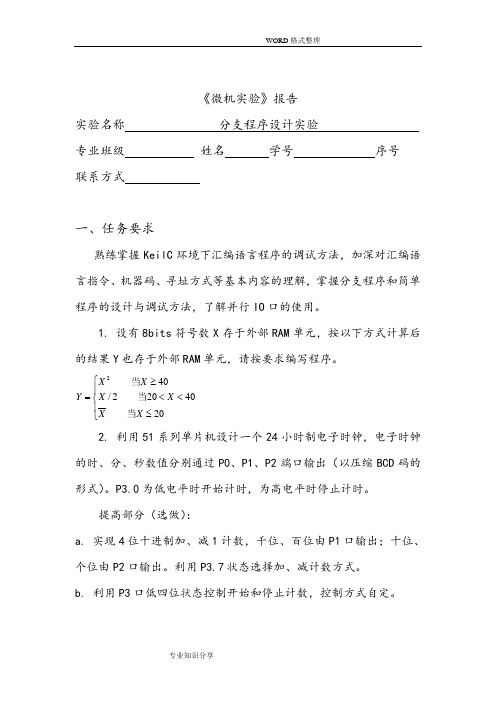

《微机实验》报告实验名称 分支程序设计实验 专业班级 姓名 学号 序号 联系方式一、任务要求熟练掌握KeilC 环境下汇编语言程序的调试方法，加深对汇编语言指令、机器码、寻址方式等基本内容的理解，掌握分支程序和简单程序的设计与调试方法，了解并行IO 口的使用。

1. 设有8bits 符号数X 存于外部RAM 单元，按以下方式计算后的结果Y 也存于外部RAM 单元，请按要求编写程序。

240/2204020X X Y X X X X ⎧≥⎪=<<⎨⎪≤⎩当当当2. 利用51系列单片机设计一个24小时制电子时钟，电子时钟的时、分、秒数值分别通过P0、P1、P2端口输出（以压缩BCD 码的形式）。

P3.0为低电平时开始计时，为高电平时停止计时。

提高部分（选做）：a. 实现4位十进制加、减1计数，千位、百位由P1口输出；十位、个位由P2口输出。

利用P3.7状态选择加、减计数方式。

b. 利用P3口低四位状态控制开始和停止计数，控制方式自定。

二、设计思路1.分段函数设计对于第一个任务，相当于设计一个分段函数程序，根据变量X的值所处的区间进行相应的计算。

由学过的知识知道，可利用比较转移指令CJNE来判断X是否等于临界值20,40，若不等，再根据执行CJNE 指令后的进位位CY的值来判断X与临界值的的大小关系，易知CY=0则X大于临界值，CY=1则X小于临界值；如此，再进行相应的计算。

另外，除法计算中可能产生余数，商和余数应该分开存储，若乘方运算结果大于255，高八位与低八位应分开存储。

2. 24小时制时钟程序本程序须可以构建两部分循环。

首先构建一个三重循环实现“一秒延时”，循环体利用NOP指令（单字节指令，1µs）经多次循环达到延时一秒的效果。

再利用已经构建好的“一秒延时”部分，设计计时系统的三重循环，秒（0-59）、分（0-59）、时（0-23）。

需要注意的是，在小时、分、秒达到59时，下一次应该为零。

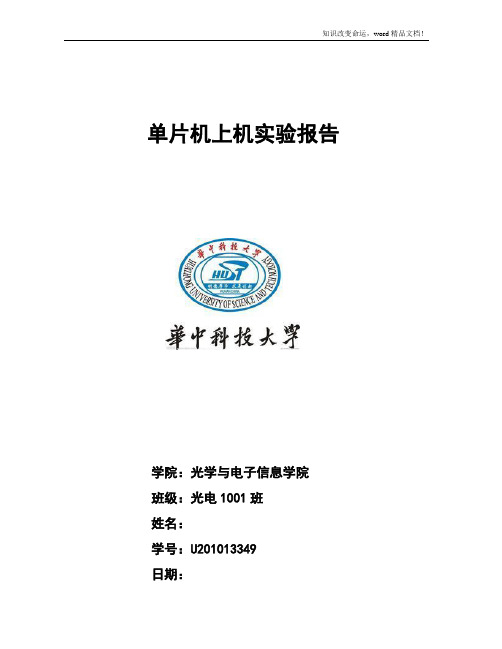

单片机上机实验报告学院：光学与电子信息学院班级：光电1001班姓名：学号：U201013349日期：微机实验二实验名称 KeilC的使用与汇编语言的上机操作一．实验目的：熟练掌握KeilC环境下汇编语言程序的调试方法，加深对汇编语言指令，机器码，寻址方式等基本内容的理解，掌握用分支程序和简单程序的设计和调试方法，了解并行I/O口的使用。

二．实验内容：1.分支程序的设计：1）设计要求：设有8bits符号数X存于外部RAM单元，按以下方式计算后的结果Y也存于外部RAM单元，请按要求编写程序：240/2204020X XY X XX X⎧≥⎪=<<⎨⎪≤⎩当当当2）设计思路：把外部RAM内容传给A，先判断正负，小于或等于0，则执行取反，并把结果传回片外RAM，并结束；若大于0，再判断A与14H的大小，若小于，则执行取反；若大于14H，则再判断A与28H的大小，若A大于等于28H，则执行平方操作，并依此分别把积的低八位，高八位传回片外RAM，并结束；若小于28H，则执行A除以2，结果传回片外RAM。

3）程序流程图如下所示：start DPTR赋初值A←（DPTR)ACC.7=1 ?A≤14H ?A≥28H ? CPL A A←A/2A←A的平方←YNYNNY(DPTR+1)←A（DPTR+1)←低八位,(DPTR+2)←高八位end4）资源分配和源代码如下所示：File name: 分支程序设计.asmDescription: 判断片外RAM的2000H单元的内容，若小于或等于40，则逐位取反，结果存于原单元中，若大于20且小于40，则内容除以2，结果送回原单元，若大于或等于40，则单内容平方，结果低八位送回原单元，高八位送至下一单元。

Date: 2012.10.10Designed by: QinChengzhiSource used: DPTR 对片外RAM进行读写A,B 用于乘法运算的中间结果2000H,2001H 存放待操作的数作为结果的存放单元ORG 0000HLJMP MAINORG 1000H ;程序从1000H开始TABLE EQU 2000H ;定义符号地址TABLE,为2000HMAIN: MOV DPTR,#TABLE ;DPTR赋初值，指向2000H单元MOVX A,@DPTR ;把2000H单元内容给AJB ACC.7, L1 ;最高位为1，则跳转至L1CJNE A,#14H,LOOP1 ;最高位为0，则比较A与14H，不等则跳转LOOP1L1: CPL A ;A等于14H，也跳转L1，A逐位取反INC DPTR ; DPTR加1MOVX @DPTR,A ;把A的内容再送回下一单元SJMP DONE ;跳转至DONELOOP1: JC L1 ;A小于14H，也跳转至L1CJNE A,#28H,LOOP3 ;A大于14H，再与28H比较，不等则跳转LOOP3LOOP2: MOV B,A ;若A小于28H，则转LOOP2，把A内容给BMUL AB ;A与B相乘INC DPTR ;DPTR加1MOVX @DPTR,A ;积的低位存于下一单元INC DPTR ;高位存于再下一单元MOV A,BMOVX @DPTR,ASJMP DONE ;跳转至DONELOOP3: JNC LOOP2 ;若A大于28H，跳转到LOOP2RR A ;若A小于28H，则A除以2INC DPTR ;DPTR加1MOVX @DPTR,A ;把A内容传回下一单元SJMP DONE ;跳转至DONEDONE: SJMP $ ;踏步END ;结束4)程序结果测试与软件性能分析：4.1程序结果测试：情况1：不妨在memory的2000H中输入FE，运行结果应为（2001H)=FE取反，即(2001H)=01 仿真结果如下：对比运行结果和分析结果，两者相符情况2：在memory的2000H中输入24H，运行结果应为24H/2=12H，运行结果如下所示：对比运行结果和分析结果，两者相符情况3：在memory的2000H中输入35H,运行的结果为(2001H)=F9,(2002H)=0A,运行结果如下：对比运行结果和分析结果，两者相符4.2软件性能测试：1）运行时间：从simulation中即可看出程序的运行时间，情况如下：情况1：情况2：情况3：2)代码量的大小，资源的消耗情况如下所示：2. 24小时的电子时钟的设计：1）设计要求：利用51系列单片机设计一个24小时制电子时钟，电子时钟的时、分、秒数值分别通过P0、P1、P2端口输出（以压缩BCD码的形式）。

第二次实验报告心得前言本次实验是第二次实验，我们小组研究的主题是XXX。

通过这次实验，我们掌握了XXX的基本原理和实验操作方法。

在实验过程中，我们遇到了挑战和问题，但也取得了进步和收获。

实验过程与成果我们小组在实验前制定了详细的实验计划并分工合作。

首先，我们对XXX进行了深入的了解和学习，并通过查阅大量的文献和资料来提高对该主题的理解和认识。

在熟悉了实验内容和操作流程后，我们进行了实验的准备工作，包括搭建实验装置、调试仪器设备等。

在实验过程中，我们认真操作，严格遵守实验操作规范，确保了实验的安全性和准确性。

我们按照实验计划逐步进行实验并记录下实验数据和现象。

同时，我们也积极讨论和交流，共同解决实验中遇到的问题和困难。

通过实验，我们获得了大量的实验数据和结果。

我们对实验数据进行了仔细的整理和分析，并进行了合理的处理和计算。

最终，我们得到了一系列有关XXX的重要结论和发现。

实验收获与成长本次实验让我们获得了许多宝贵的经验和知识，也让我们在实践中得到了成长。

首先，通过实验过程，我们掌握了XXX的基本原理和实验方法。

我们深入研究了相关的理论知识，并将其运用到实际操作中。

我们通过实验实践，进一步加深了对XXX的理解，加强了对实验方法的掌握。

其次，通过团队合作，我们学会了有效地协作和沟通。

在实验过程中，我们互相帮助、共同解决问题，并且共同分工合作，提高了实验效率和质量。

我们在团队中形成良好的合作氛围，培养了团队意识和合作能力。

最后，通过实验报告的撰写，我们学会了对实验数据进行整理和分析，并将实验结果清晰准确地表达出来。

这锻炼了我们的科学思维和表达能力，提高了我们的写作水平。

反思与改进在实验中，我们也面临了一些挑战和问题。

通过实验的反思和总结，我们认识到了不足之处，并提出了一些改进的建议。

首先，我们在实验前准备方面需要更加细致和仔细。

在本次实验中，我们发现有些仪器设备的调试工作并没有充分准备，导致实验过程中出现了一些意外情况。

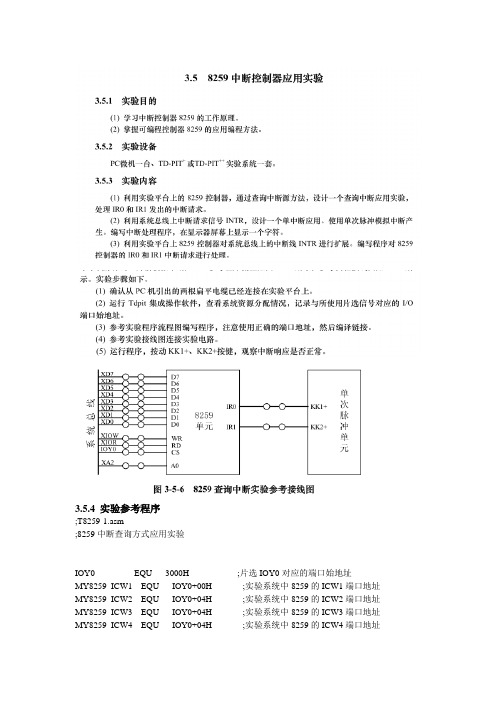

3.5.4 实验参考程序;T8259-1.asm;8259中断查询方式应用实验IOY0 EQU 3000H ;片选IOY0对应的端口始地址MY8259_ICW1 EQU IOY0+00H ;实验系统中8259的ICW1端口地址MY8259_ICW2 EQU IOY0+04H ;实验系统中8259的ICW2端口地址MY8259_ICW3 EQU IOY0+04H ;实验系统中8259的ICW3端口地址MY8259_ICW4 EQU IOY0+04H ;实验系统中8259的ICW4端口地址MY8259_OCW1 EQU IOY0+04H ;实验系统中8259的OCW1端口地址MY8259_OCW2 EQU IOY0+00H ;实验系统中8259的OCW2端口地址MY8259_OCW3 EQU IOY0+00H ;实验系统中8259的OCW3端口地址STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODESTART: MOV DX,MY8259_ICW1 ;初始化实验系统中8259的ICW1 MOV AL,13H ;边沿触发、单片8259、需要ICW4OUT DX,ALMOV DX,MY8259_ICW2 ;初始化实验系统中8259的ICW2MOV AL,08HOUT DX,ALMOV DX,MY8259_ICW4 ;初始化实验系统中8259的ICW4MOV AL,01H ;非自动结束EOIOUT DX,ALMOV DX,MY8259_OCW1 ;初始化实验系统中8259的OCW1MOV AL,0FCH ;打开IR0和IR1的屏蔽位OUT DX,ALQUERY: MOV AH,1 ;判断是否有按键按下INT 16HJNZ QUIT ;有按键则退出MOV DX,MY8259_OCW3 ;向8259的OCW3发送查询命令MOV AL,0CHOUT DX,ALIN AL,DX ;读出查询字TEST AL,80H ;判断中断是否已响应JZ QUERY ;没有响应则继续查询AND AL,03HCMP AL,00HJE IR0ISR ;若为IR0请求，跳到IR0处理程序JNE IR1ISR ;若为IR1请求，跳到IR1处理程序JMP QUERYIR0ISR:MOV AL,30H ;IR0处理，显示字符0MOV AH,0EHINT 10HMOV AL,20HINT 10HJMP EOIIR1ISR:MOV AL,31H ;IR1处理，显示字符1MOV AH,0EHINT 10HMOV AL,20HINT 10HEOI: MOV DX,MY8259_OCW2 ;向实验系统中8259发送中断结束命令MOV AL,20HOUT DX,ALJMP QUERYQUIT: MOV AX,4C00H ;结束程序退出INT 21HCODE ENDSEND START3.5.5 实验现象和分析3.5.6 实验心得。
