智能电网下的继电保护技术 吕井龙

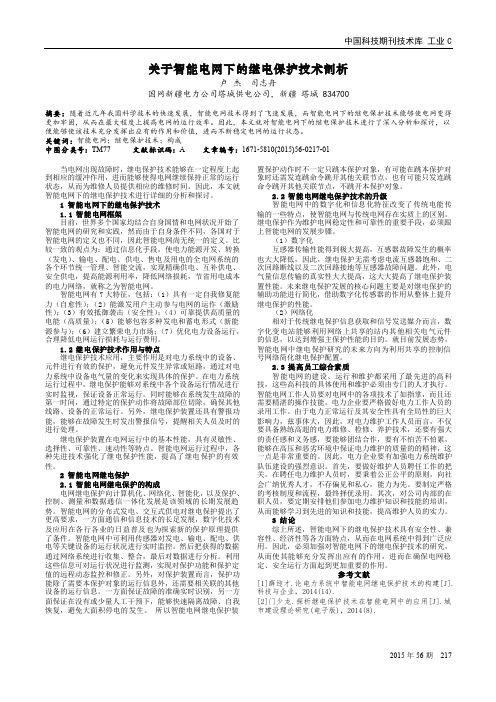

中国科技期刊技术库 工业C2015年56期 217关于智能电网下的继电保护技术剖析卢 杰 司志舟国网新疆电力公司塔城供电公司，新疆 塔城 834700摘要：随着近几年我国科学技术的快速发展，智能电网技术得到了飞速发展，而智能电网下的继电保护技术能够使电网变得更加牢固，从而在最大程度上提高电网的运行效率。

因此，本文就对智能电网下的继电保护技术进行了深入分析和探讨，以便能够使该技术充分发挥出应有的作用和价值，进而不断稳定电网的运行状态。

关键词：智能电网；继电保护技术；构成 中图分类号：TM77 文献标识码：A 文章编号：1671-5810(2015)56-0217-01当电网出现故障时，继电保护技术能够在一定程度上起到相应的缓冲作用，进而能够使得电网继续保持正常的运行状态，从而为维修人员提供相应的维修时间。

因此，本文就智能电网下的继电保护技术进行详细的分析和探讨。

1 智能电网下的继电保护技术 1.1 智能电网框架 目前，世界多个国家均结合自身国情和电网状况开始了智能电网的研究和实践，然而由于自身条件不同，各国对于智能电网的定义也不同，因此智能电网尚无统一的定义。

比较一致的观点为：通过信息化手段，使电力能源开发、转换（发电）、输电、配电、供电、售电及用电的全电网系统的各个环节统一管理、智能交流，实现精确供电、互补供电、安全供电，提高能源利用率，降低网络损耗，节省用电成本的电力网络，就称之为智能电网。

智能电网有7大特征，包括：（1）具有一定自我修复能力（自愈性）；（2）能激发用户主动参与电网的运作（激励性）；（3）有效抵御袭击（安全性）；（4）可靠提供高质量的电能（高质量）；（5）能够包容多种发电和蓄电形式（新能源参与）；（6）建立繁荣电力市场；（7）优化电力设备运行，合理降低电网运行损耗与运行费用。

1.2 继电保护技术作用与特点 继电保护技术应用，主要作用是对电力系统中的设备、元件进行有效的保护，避免元件发生异常或短路，通过对电力系统中设备电气量的变化来实现具体的保护。

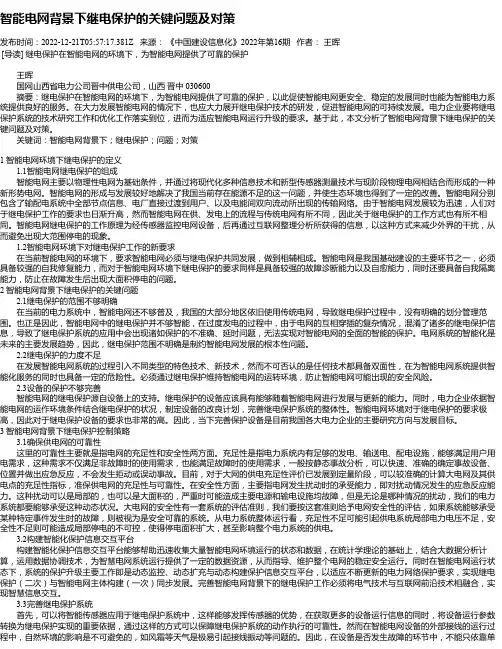

智能电网背景下继电保护的关键问题及对策发布时间：2022-12-21T05:57:17.381Z 来源：《中国建设信息化》2022年第16期作者：王晖[导读] 继电保护在智能电网的环境下，为智能电网提供了可靠的保护王晖国网山西省电力公司晋中供电公司，山西晋中 030600摘要：继电保护在智能电网的环境下，为智能电网提供了可靠的保护，以此促使智能电网更安全、稳定的发展同时也能为智能电力系统提供良好的服务。

在大力发展智能电网的情况下，也应大力展开继电保护技术的研发，促进智能电网的可持续发展。

电力企业要将继电保护系统的技术研究工作和优化工作落实到位，进而为适应智能电网运行升级的要求。

基于此，本文分析了智能电网背景下继电保护的关键问题及对策。

关键词：智能电网背景下；继电保护；问题；对策1 智能电网环境下继电保护的定义1.1智能电网继电保护的组成智能电网主要以物理性电网为基础条件，并通过将现代化多种信息技术和新型传感器测量技术与现阶段物理电网相结合而形成的一种新形势电网。

智能电网的形成与发展较好地解决了我国当前存在能源不足的这一问题，并使生态环境也得到了一定的改善。

智能电网分别包含了输配电系统中全部节点信息、电厂直接过渡到用户、以及电能间双向流动所出现的传输网络。

由于智能电网发展较为迅速，人们对于继电保护工作的要求也日渐升高，然而智能电网在供、发电上的流程与传统电网有所不同，因此关于继电保护的工作方式也有所不相同。

智能电网继电保护的工作原理为经传感器监控电网设备，后再通过互联网整理分析所获得的信息，以这种方式来减少外界的干扰，从而避免出现大范围停电的现象。

1.2智能电网环境下对继电保护工作的新要求在当前智能电网的环境下，要求智能电网必须与继电保护共同发展，做到相辅相成。

智能电网是我国基础建设的主要环节之一，必须具备较强的自我修复能力，而对于智能电网环境下继电保护的要求同样是具备较强的故障诊断能力以及自愈能力，同时还要具备自我隔离能力，防止在故障发生后出现大面积停电的问题。

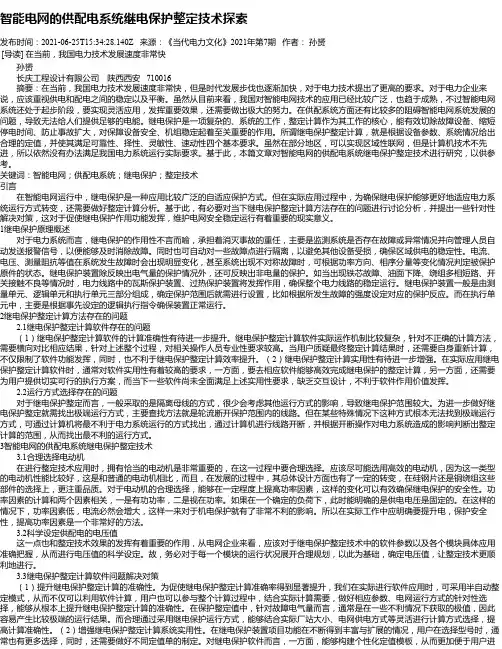

智能电网的供配电系统继电保护整定技术探索发布时间：2021-06-25T15:34:28.140Z 来源：《当代电力文化》2021年第7期作者：孙赟[导读] 在当前，我国电力技术发展速度非常快孙赟长庆工程设计有限公司陕西西安 710016摘要：在当前，我国电力技术发展速度非常快，但是时代发展步伐也逐渐加快，对于电力技术提出了更高的要求。

对于电力企业来说，应该重视供电和配电之间的稳定以及平衡。

虽然从目前来看，我国对智能电网技术的应用已经比较广泛，也趋于成熟，不过智能电网系统还处于起步阶段，要实现灵活应用，发挥重要效果，还需要做出极大的努力。

在供配系统方面还有比较多的阻碍智能电网系统发展的问题，导致无法给人们提供足够的电能。

继电保护是一项复杂的、系统的工作，整定计算作为其工作的核心，能有效切除故障设备、缩短停电时间、防止事故扩大，对保障设备安全、机组稳定起着至关重要的作用。

所谓继电保护整定计算，就是根据设备参数、系统情况给出合理的定值，并使其满足可靠性、择性、灵敏性、速动性四个基本要求。

虽然在部分地区，可以实现区域性联网，但是计算机技术不先进，所以依然没有办法满足我国电力系统运行实际要求。

基于此，本篇文章对智能电网的供配电系统继电保护整定技术进行研究，以供参考。

关键词：智能电网；供配电系统；继电保护；整定技术引言在智能电网运行中，继电保护是一种应用比较广泛的自适应保护方式。

但在实际应用过程中，为确保继电保护能够更好地适应电力系统运行方式转变，还需要做好整定计算分析。

基于此，有必要对当下继电保护整定计算方法存在的问题进行讨论分析，并提出一些针对性解决对策，这对于促使继电保护作用功能发挥，维护电网安全稳定运行有着重要的现实意义。

1继电保护原理概述对于电力系统而言，继电保护的作用性不言而喻，承担着消灭事故的重任，主要是监测系统是否存在故障或异常情况并向管理人员自动发送报警信号，以便能够及时消除故障。

同时也可自动对一些故障点进行隔离，以避免其他设备受损，确保区域供电的稳定性。

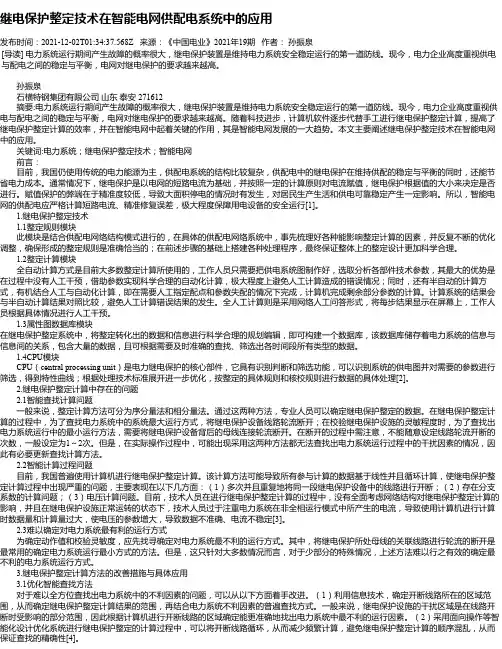

继电保护整定技术在智能电网供配电系统中的应用发布时间：2021-12-02T01:34:37.568Z 来源：《中国电业》2021年19期作者：孙振泉[导读] 电力系统运行期间产生故障的概率很大，继电保护装置是维持电力系统安全稳定运行的第一道防线。

现今，电力企业高度重视供电与配电之间的稳定与平衡，电网对继电保护的要求越来越高。

孙振泉石横特钢集团有限公司山东泰安 271612摘要:电力系统运行期间产生故障的概率很大，继电保护装置是维持电力系统安全稳定运行的第一道防线。

现今，电力企业高度重视供电与配电之间的稳定与平衡，电网对继电保护的要求越来越高。

随着科技进步，计算机软件逐步代替手工进行继电保护整定计算，提高了继电保护整定计算的效率，并在智能电网中起着关键的作用，其是智能电网发展的一大趋势。

本文主要阐述继电保护整定技术在智能电网中的应用。

关键词:电力系统；继电保护整定技术；智能电网前言：目前，我国仍使用传统的电力能源为主，供配电系统的结构比较复杂，供配电中的继电保护在维持供配的稳定与平衡的同时，还能节省电力成本。

通常情况下，继电保护是以电网的短路电流为基础，并按照一定的计算原则对电流赋值，继电保护根据值的大小来决定是否进行。

赋值保护的弊端在于精准度较低，导致大面积停电的情况时有发生，对居民生产生活和供电可靠稳定产生一定影响。

所以，智能电网的供配电应严格计算短路电流、精准修复误差，极大程度保障用电设备的安全运行[1]。

1.继电保护整定技术 1.1整定规则模块此模块是结合供配电网络结构模式进行的，在具体的供配电网络系统中，事先梳理好各种能影响整定计算的因素，并反复不断的优化调整，确保形成的整定规则是准确恰当的；在前述步骤的基础上搭建各种处理程序，最终保证整体上的整定设计更加科学合理。

1.2整定计算模块全自动计算方式是目前大多数整定计算所使用的，工作人员只需要把供电系统图制作好，选取分析各部件技术参数，其最大的优势是在过程中没有人工干预，借助参数实现科学合理的自动化计算，极大程度上避免人工计算造成的错误情况；同时，还有半自动的计算方式，有机结合人工与自动化计算，即在需要人工指定配点和参数失配的情况下完成，计算机完成剩余部分参数的计算。

智能变电站继电保护检测和调试技术分析发布时间：2022-12-07T07:38:30.102Z 来源：《中国电业与能源》2022年15期作者：刘洋[导读] 近年来，我国对电能的需求不断增加，智能变电站建设越来越多。

刘洋国网山西省电力公司太原供电公司摘要：近年来，我国对电能的需求不断增加，智能变电站建设越来越多。

在智能变电站的运行过程中，不可以再继续使用传统的继电保护方法，智能电网状态检测的应用范围也更广，并不会仅仅局限在检修状态的范围里，而是需要不断扩大智能电网的各项功能，包括保证电网的安全运行，并且优化变电站的调度能力，保证电网经济地运营，加强企业的服务经营。

电力系统必须更加关注智能变电站的继电保护系统，探索可以适应现阶段智能变电站继电保护的工作方法，在运维系统中发挥作用，从而也可以保证我国智能变电站的稳定发展。

本文首先分析了变电站传统继电保护运检模式，其次探讨了智能变电站继电保护检测和调试技术应用，以供参考。

关键词：检测与调试，继电保护，智能变电站引言智能变电站提升了智能化的管理措施和手段。

在智能变电站的自动化巡检中，继电保护检测和调试技术的应用具有极大的价值，可以为整体变电站的运行提供较好的辅助效果，实施严格的监控手段。

因此，智能变电站的技术管理部门必须在实践中不断进行探究，提升继电保护检测和调试技术的应用范围，促进变电站智能巡检工作的落实。

1变电站传统继电保护运检模式传统继电保护运检模式通常由巡视和定检两部分组成，其中巡视主要涉及环境外观检查、直流电源状态检查等工作内容，通常采取人工巡视、记录及对比的方式获取状态信息，日常巡视每日一次，专业巡视每季度一次，这种状态获取方式虽然具有较高的准确性，但其工作量巨大，且无法对继电保护状态进行实时分析。

定检则涉及保护装置功能检查、各项回路检查等工作内容，状态信息获取方式也是以人工为主，通常在继电保护系统投入使用后3年进行首次部检，投入使用后6年进行首次全检，随后每3年交替进行部检和全检。

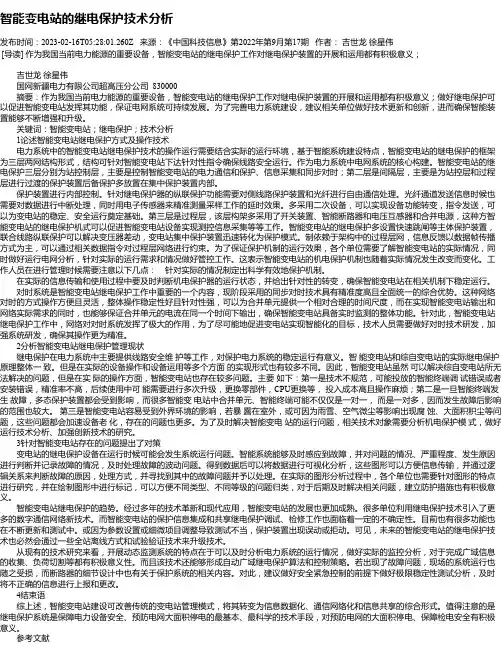

智能变电站的继电保护技术分析发布时间：2023-02-16T05:28:01.260Z 来源：《中国科技信息》第2022年第9月第17期作者：吉世龙徐星伟[导读] 作为我国当前电力能源的重要设备，智能变电站的继电保护工作对继电保护装置的开展和运用都有积极意义；吉世龙徐星伟国网新疆电力有限公司超高压分公司 830000摘要：作为我国当前电力能源的重要设备，智能变电站的继电保护工作对继电保护装置的开展和运用都有积极意义；做好继电保护可以促进智能变电站发挥其功能，保证电网系统可持续发展。

为了完善电力系统建设，建议相关单位做好技术更新和创新，进而确保智能装置能够不断增强和升级。

关键词：智能变电站；继电保护；技术分析 1论述智能变电站继电保护方式及操作技术电力系统中的智能变电站继电保护技术的操作运行需要结合实际的运行环境，基于智能系统建设特点，智能变电站的继电保护的框架为三层两网结构形式，结构可针对智能变电站下达针对性指令确保线路安全运行。

作为电力系统中电网系统的核心构建。

智能变电站的继电保护三层分别为站控制层，主要是控制智能变电站的电力通信和保护、信息采集和同步对时；第二层是间隔层，主要是为站控层和过程层进行过渡的保护装置后备保护多放置在集中保护装置内部。

保护装置进行内部控制。

针对继电保护器的纵联保护功能需要对侧线路保护装置和光纤进行自由通信处理。

光纤通道发送信息时候也需要对数据进行中断处理，同时用电子传感器来精准测量采样工作的延时效果。

多采用二次设备，可以实现设备功能转变，指令发送，可以为变电站的稳定、安全运行奠定基础。

第三层是过程层，该层构架多采用了开关装置、智能断路器和电压互感器和合并电源，这种方智能变电站的继电保护机式可以促进智能变电站设备实现测控信息采集等等工作。

智能变电站的继电保护多设置快速跳闸等主体保护装置，联合线路纵联保护可以解决变压器差动，变电站集中保护装置迅速转化为保护模式。

制依赖于架构中的过程层网，信息反馈以数据帧传播方式为主，可以通过相关数据指令对过程层网络进行约束。
