2020年10月广东省广州市执信中学2021届高三上学期10月月考理科综合物理试卷★祝考试顺利★(含答案)本试卷分选择题和非选择题两部分,共6页,满分100分,考试用时75分钟。
第一部分 选择题（共46分）一、选择题（1到7题为单项选择,每题只有一个选项正确,每题4分,共28分；8到10题为多项选择,有两个或两个以上的正确选项,每题6分,漏选得3分,错选得0分,共18分。
）1．在物理学的研究及应用过程中所用思想方法的叙述正确的是( )A ．在不需要考虑物体本身的大小和形状时,用质点来代替物体的方法是猜想法B ．速度的定义式t x v ∆∆=,采用的是比值法；当t ∆趋近于零时,tx ∆∆就可以表示在t 时刻的瞬时速度,该定义应用了理想模型法C ．在探究加速度、质量和力三者之间的关系时,先保持质量不变研究加速度与力的关系,再保持力不变研究加速度与质量的关系,该实验应用了类比法D ．如图是三个实验装置,这三个实验都体现了放大的思想2．a 、b 、c 三个长直导线如图放置,a 、c 平行,b 与a 、c 垂直且a 、c 关于b 对称,O 为a 、c 连线与b 的交点,三根长直导线通入大小相等的恒定电流,方向如图所示,则下列说法正确的是( )A ．c 受到的安培力方向向左B ．b 受到的安培力垂直纸面向外C ．从左向右看,将b 绕O 点沿顺时针转动90°,此时b 受到的安培力向右D ．从左向右看,将b 绕O 点沿逆时针转动90°,此时a 受到的安培力向左3．催化燃烧式气体传感器可以检测一氧化碳气体,当一氧化碳气体达到一定的浓度,传感器中的检测片燃烧,使检测片温度上升、检测片的电阻增加,如图所示电路中,R (R 为最上方的电阻）为催化燃烧式气体传感器的检测片。
当环境一氧化碳气体达到一定浓度,会发现( )A．电压表、电流表示数均减小B．电压表、电流表示数均增大C．电压表示数减小,电流表示数增大D．电压表示数增大,电流表示数减小4．如图所示的装置中,木块B与水平桌面间的接触是光滑的,子弹A沿水平方向射入木块后留在木块内,将弹簧压缩到最短,现将子弹、木块和弹簧合在一起作为研究对象(系统),则此系统在从子弹开始射入木块到弹簧压缩至最短的整个过程中( )A．动量守恒,机械能守恒B．动量不守恒,机械能不守恒C．动量守恒,机械能不守恒D．动量不守恒,机械能守恒5．如图,质量均为m的两光滑小环A和B用轻绳连接,分别套在水平和竖直的固定直杆上．在绳上O点施一水平力F拉紧轻绳,使整个系统重新处于静止状态,随后使力F缓慢增大,则在此过程中( )A．OA段绳中的张力始终大于mg,且逐渐增大B．杆对A环的作用力始终大于2mg,且逐渐增大C．QB段绳中的张力始终大于mg,且逐渐增大D．OA段绳与竖直方向的夹角逐渐增大6．如图是一质点0时刻从坐标原点出发做直线运动的v-t图象。
茂名市区域2024-2025学年高三上学期10月联考物理本试卷满分100分，考试用时75分钟。
注意事项：1.答题前，考生务必将自己的姓名、考生号、考场号、座位号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
回答非选择题时，将答案写在答题卡上。
写在本试卷上无效。
3.考试结束后，将本试卷和答题卡一并交回。
4.本试卷主要考试内容：粤教版必修第一册，必修第二册，选择性必修第一册第一章。
一、单项选择题：本题共7小题，每小题4分，共28分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1.一无人机在竖直面内做匀速圆周运动，下列说法正确的是（）A.无人机的动量不变B.无人机的机械能不变C.无人机的向心加速度大小不变D.无人机所受的合力不变2.如图所示，某环形吊灯半径为R ，质量为m ，且分布均匀，通过五根相同长度的细线（质量可忽略不计）悬挂在天花板上半径为的固定圆盘上，已知，重力加速度大小为，五根细线均匀分布，且长度可调节（长度总相等）。
下列说法正确的是（ ）A.每根细线对吊灯的拉力大小都大于B.每根细线对吊灯的拉力大小都等于C.将五根细线同时缩短相同长度，每根细线的张力大小都不变D.将五根细线同时伸长相同长度，每根细线的张力都增大3.某同学骑自行车以5m/s 的速度匀速前行，发现正前方十字路口的绿色信号灯显示为10s ，于是他赶紧蹬了几下，使自行车做加速度大小为的匀加速直线运动，经过3s ，自行车恰好通过停止线。
把自行车看成质点，不计该同学的反应时间，则自行车在这3s 内的位移大小为（）A.24m B.19.5m C.9m D.4.5m4.在万有引力作用下，太空中的两个天体a 、b 可以做相对位置不变的匀速圆周运动，已知天体a 的质量小于天体b 的质量，如图所示，天体a 、b 间的距离为2r ，a 、b 连线的中点为O ，天体a 、b 的半径均远小于r 。
粤教版高三10月物理月考监测题（无答案）粤教版2021届高三10月物理月考监测题主要是包括单、双项选择题和实验题，包括匀速直线运动、减速度相关知识点，下面是关于粤教版2021届高三10月物理月考监测题，供大家参考！一、单项选择题(此题包括4小题，每题4分，共16分。
每题给出的四个选项中，只要一个选项契合标题要求)13.物体做匀减速直线运动，减速度为2m/s2，那么()A.在恣意时间内，物体的末速度一定等于初速度的2倍B.在恣意时间内，物体的末速度一定比初速度大2m/sC.在恣意一秒内，物体的末速度一定比初速度大2m/sD.第ns的初速度一定比第(n-1)s的末速度大2m/s14.一枚火箭由空中竖直向上发射，其v-t图象如下图，由图象可知( )A.0-t1时间内火箭的减速度小于t1-t2时间内火箭的减速度B.在0-t2时间内火箭上升，t2-t3时间内火箭下落C.t2时辰火箭离空中最远D.t3时辰火箭回到空中15.如图2所示，红蜡块能在玻璃管的水中匀速上升，假定红蜡块在 A点匀速上升的同时，使玻璃管水平向右作匀减速直线运动，那么红蜡块实践运动的轨迹是图中的( )A.直线pB.曲线QC.曲线RD.无法确定16.甲、乙两球位于同一竖直直线上的不同位置，甲比乙高h，如下图，将甲、乙两球区分以1、2的速度沿同一水平方向抛出，不计空气阻力，以下条件中有能够使乙球击中甲球的是( )A.同时抛出，且12B.甲迟抛出，且12C.甲早抛出，且12D.甲早抛出，且12二、双项选择题：本大题共5小题，每题6分，共30分。
在每题给出的四个选项中，有两个选项契合标题要求，全部选对的得6分，只选1个且正确的得3分，有选错或不答的得0分。
17.如下图，物体B置于倾角为的斜面体上，经过细绳跨过润滑的定滑轮与物体A相衔接，衔接B的一段细绳与斜面平行，A、B、C都处于运动形状，那么( )A.B遭到C的摩擦力一定不为零B.C遭到水平空中的摩擦力一定为零C.斜面体C有沿空中向右滑动的趋向，一定遭到空中向左的摩擦力D.将细绳剪断，假定B物体依然运动在斜面上，此时水平面对C的摩擦力为零18.在升降机的天花板上用轻质弹簧悬挂一个小球，升降机运动时，弹簧伸长量为4cm。

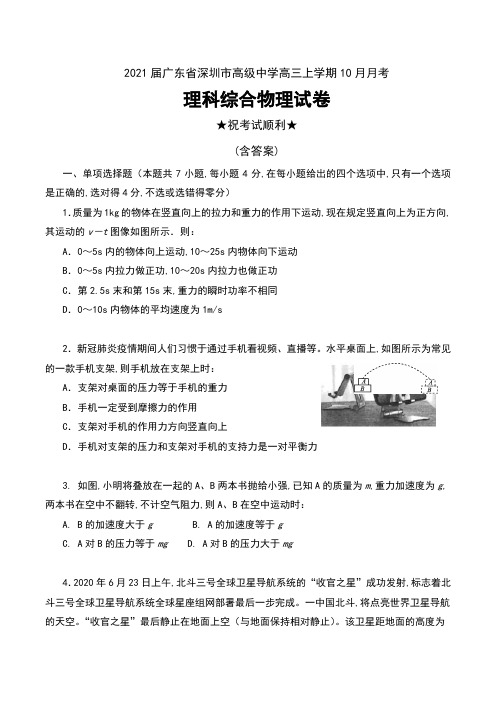

2021届广东省深圳市高级中学高三上学期10月月考理科综合物理试卷★祝考试顺利★(含答案)一、单项选择题（本题共7小题,每小题4分,在每小题给出的四个选项中,只有一个选项是正确的,选对得4分,不选或选错得零分）1．质量为1kg的物体在竖直向上的拉力和重力的作用下运动,现在规定竖直向上为正方向,其运动的v－t图像如图所示．则：A．0～5s内的物体向上运动,10～25s内物体向下运动B．0～5s内拉力做正功,10～20s内拉力也做正功C．第2.5s末和第15s末,重力的瞬时功率不相同D．0～10s内物体的平均速度为1m/s2．新冠肺炎疫情期间人们习惯于通过手机看视频、直播等。
水平桌面上,如图所示为常见的一款手机支架,则手机放在支架上时：A．支架对桌面的压力等于手机的重力B．手机一定受到摩擦力的作用C．支架对手机的作用力方向竖直向上D．手机对支架的压力和支架对手机的支持力是一对平衡力3. 如图,小明将叠放在一起的A、B两本书抛给小强,已知A的质量为m,重力加速度为g,两本书在空中不翻转,不计空气阻力,则A、B在空中运动时：A. B的加速度大于gB. A的加速度等于gC. A对B的压力等于mgD. A对B的压力大于mg4．2020年6月23日上午,北斗三号全球卫星导航系统的“收官之星”成功发射,标志着北斗三号全球卫星导航系统全球星座组网部署最后一步完成。
一中国北斗,将点亮世界卫星导航的天空。
“收官之星”最后静止在地面上空（与地面保持相对静止）。
该卫星距地面的高度为h,已知地球的半径为R,地球表面的重力加速度为g,万有引力常量为G。
由此可知：A．“收官之星”运动的周期为2R gπ B．“收官之星”运动的加速度为gRR h+C．“收官之星”运动的的轨道一定与赤道不共面 D．地球的平均密度为34gGR π5．如图,在坐标系的第一和第二象限内存在磁感应强度大小分别为12B和B、方向均垂直于纸面向外的匀强磁场．一质量为m、电荷量为q（q>0）的粒子垂直于x轴射入第二象限,随后垂直于y轴进入第一象限,最后经过x轴离开第一象限．粒子在磁场中运动的时间为A．5π6mqBB．7π6mqBC．11π6mqBD．13π6mqB6．如图,电动势为E、内阻为r的电源与三个灯泡和三个电阻相接。
广东湛江市2013年高中毕业班调研测试理综物理试题试卷类型：本试卷共36小题，满分300分，考试用时150分。
注意事项：1．答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名和考生号填写在答题卡上。
用 2B铅笔将答题卡试卷类型[A]涂黑。
在答题卡右上角的"试室号"栏填写本科目试室号，在"座位号"列表内填写座位号，并用2B铅笔将相应的信息点涂黑。
不按要求填涂的，答卷无效。
2．选择題每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上．3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不能使用铅笔和涂改液。
不按以上要求作答的，答案无效。
4．考生必须保持答题卡的整洁，考试结束后，将试卷和答题卡一并交回。
以下数据可供解题时参考：相对原子质量：H=1 C=12 O=16 S=32 Na= 23 Ca= 40 Fe= 56 一、单项选择题：本大题共16小题，每小题4分，共64分。
在每小题给出的四个选项中，只有一个选项符合题目要求。
13．下列叙述正确的是A．扩散现象说明了分子在不停地做无规则运动B．布朗运动就是液体分子的运动C．分子间距离增大，分子间作用力一定减小D．物体的温度越高，分子运动越激烈，每个分子的动能都一定越大14．一定质量的理想气体经过一系列变化过程，如图所示。
下列说法中正确的是A．b→c过程中，气体压强不变，体积增大B．a→b过程中，气体体积增大，压强减小C．c→a过程中，气体压强增大，体积变小D．c→a过程中，气体内能增大，体积变小15．如图所示，在一根粗糙的水平直杆上，套有两个质量均为m的铁环，两铁环上系着两根等长细线'共同拴住质量为M的小球，两铁环与小球都处于静止状态．现想办法使得两铁环间距离AB增大一些而同时仍能保持系统平衡，则OA绳和OB绳的拉力变化情况是A．拉力增大B．拉力减小C．拉力不变D．不能确定16．如图所示为某质点作直线运动的v – t 图象，关于这个质点在4s内的运动情况，下列说法中正确的是A．质点始终向同一方向运动B ．4s 末物体离出发点最远C ．加速度大小不变，方向与初速度方向相同D ．4s 内通过的路程为4m ，而位移为零二、双项选择题：本大题共9小题，每小题6分，共54分。
深圳高级中学（集团）2025届高三第一次诊断测试物理2024.10本试卷共6页，15小题，满分100 分。
考试用时75分钟。
注意事项：1.答卷前，考生务必将自己的姓名、考生号、考场号和座位号填写在答题卡上。
2.作答选择题时，选出每小题答案后，用2B铅笔在答题卡上对应题目后面的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。
答案不能答在试卷上。
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。
不按以上要求作答无效。
4.考生必须保持答题卡的整洁。
考试结束后，请将答题卡交回。
一、单项选择题：本题共7小题，每小题4分，共28分；在每小题给出的四个选项中，只有一项是符合题目要求的。
1．如图，从离地面一定高度的喷水口同时喷出完全相同的三个水滴A、B、C，已知三个水滴的初速度大小相等，水滴B初速度方向水平，A、C初速度方向与水平面夹角均为θ，三个水滴落于同一水平地面，忽略空气阻力，则A．水滴A、C同时落地B．水滴C落地时速度最大C．水滴B落地时重力的瞬时功率最大D．运动过程中，相同时间内三个水滴速度变化量完全相同2．如图，足够长的粗糙斜面固定在地面上，某物块以初速度0v从底端沿斜面上滑至最高点后又回到底端.上述过程中，若用x、v、a和E k分别表示物块位移、速度、加速度和动能各物理量大小，t表示运动时间，下列图像中可能正确的是A. B. C. D.3．如图，为汽车的机械式手刹（驻车器）系统的结构示意图，结构对称.当向上拉动手刹拉杆时，手刹拉索（不可伸缩）就会拉紧，拉索OD 、OC 分别作用于两边轮子的制动器，从而实现驻车的目的.以下说法正确的是A ．若保持OD 、OC 两拉索拉力不变，OD 、OC 两拉索越短，拉动拉索AO 越省力B ．拉动手刹拉杆时，拉索AO 上的拉力总比拉索OD 和OC 中任何一个拉力大C ．若在AO 上施加一恒力，OD 、OC 两拉索夹角越小，拉索OD 、OC 拉力越大D ．当OD 、OC 两拉索夹角为60°时，三根拉索的拉力大小相等4．如图，为一款“乒乓球训练神器”，其构造简单且不受空间的限制，非常适用于居家锻炼.整个系统由金属底座、支撑杆、高弹性软杆以及固定在软杆一端的乒乓球构成.在某一次击球后，乒乓球从A 点以某一初速度开始运动，经过最高点B 之后向右运动到最远处C 点，不计空气阻力，则乒乓球从B 点到C 点过程中A ．在C 点时，乒乓球所受合外力为零B ．软杆对乒乓球做负功C ．地面对底座的摩擦力始终为零D ．地面对底座的支持力始终不变5．摩擦传动是传动装置中的一个重要模型，如图，两个水平放置的轮盘靠摩擦力传动，其中O 、O '分别为两轮盘的轴心，已知两个轮盘的半径比:1:3r r =甲乙，且在正常工作时两轮盘不打滑.今在两轮盘上分别放置两个同种材料制成的滑块A 、B ，两滑块与轮盘间的动摩擦因数相同，两滑块距离轴心O 、O '的间距2A B R R =.若轮盘乙由静止开始缓慢地转动起来，且转速逐渐增加，下列叙述正确的是A ．滑块A 和B 与轮盘相对静止时，角速度之比为:3:1ωω=甲乙B ．滑块A 和B 与轮盘相对静止时，向心加速度大小之比:9:2A B a a =C ．转速增加后滑块B 先发生滑动D ．转速增加后两滑块一起发生滑动6．“反向蹦极”是一项比蹦极更刺激的运动。
2019届广东实验中学高三上学期第二次阶段考试（10月）理综物理试题物理注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。
2．选择题的作答：每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。
3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。
写在试题卷、草稿纸和答题卡上的非答题区域均无效。
4．考试结束后，请将本试题卷和答题卡一并上交。
第I 卷（选择题）一、单选题1．如图所示，小船以大小为 v 1、方向与上游河岸成 θ 的速度(在静水中的速度)从 A 处过河，经过 t 时间正好到达正对岸的 B 处。
现要使小船在更长的时间内过河并且也正好到达正对岸 B处，在水流速度不变的情况下，可采取下列方法中的哪一种( )A ． 只要增大 v 1 大小，不必改变 θ 角B ． 只要增大 θ 角，不必改变 v 1 大小C ． 在增大 v 1 的同时，也必须适当增大 θ 角D ． 在减小 v 1 的同时，也必须适当减小 θ 角2．如图所示，a 、b 两个小球穿在一根光滑的固定杆上，并且通过一条细绳跨过定滑轮连接。
已知b 球质量为m ，杆与水平面成角θ，不计所有摩擦，重力加速度为g 。
当两球静止时，Oa 绳与杆的夹角也为θ，Ob 绳沿竖直方向，则下列说法正确的是（ ）A ． a 可能受到2个力的作用B ． b 可能受到3个力的作用C ． 绳子对a 的拉力等于mgD ． a 的重力为3．如图 1 所示，m A ＝4.0 kg ，m B ＝2.0kg ，A 和 B 紧靠着放在光滑水平面上，从 t ＝0 时刻起，对 B 施加向右的水平恒力 F 2＝4.0 N ，同时对 A 施加向右的水平变力 F 1，F 1 变化规律如图 2 所示。
下列相关说法中正确的是( ) A ． 当 t ＝0 时，A 、B 物体加速度分别为5，2 B ． A 物体做加速度减小的加速运动，B 物体做匀加速运动 C ． t ＝12s 时刻 A 、B 将分离，分离时加速度均为 a 2 D ． A 、B 分离前后，A 物体加速度变化快慢相同 4．在室内自行车比赛中，运动员以速度 v 在倾角为 θ 的赛道上做匀速圆周运动．已知运动员的质量为 m ，做圆周运动的半径为 R ，重力加速度为g ，则下列说法正确的是( ) A ． 将运动员和自行车看做一个整体，整体受重力、支持力、摩擦力和向心力的作用 B ． 运动员受到的合力大小为，做圆周运动的向心力大小也是. C ． 运动员运动过程中线速度不变，向心加速度也不变 D ． 如果运动员减速，运动员将做离心运动 5．如图所示，用一根长杆和两个定滑轮的组合装置来提升重物 M ，长杆的一端放在地面上通过铰链连接形成转轴，其端点恰好处于左侧滑轮正下方 0 点处，在杆的中点 C 处拴一细绳，通过两个滑轮后挂上重物 M ，C 点与 o 点距离为 L ，现在杆的另一端用力，使其逆时针匀速转动，由竖直位置以角速度 ω 缓缓转至水平（转过了 90°角）．下列有关此过程的说法中正确的是（ ）A ． 重物 M 做匀速直线运动此卷只装订不密封班级姓名准考证号考场号座位号B ． 重物 M 做匀变速直线运动C ． 整个过程中重物一直处于失重状态D ． 重物 M L二、多选题6．如图所示，一固定斜面倾角为 θ，将小球 A 从斜面顶端以速率 v 0 水平向右抛出，击中了斜面上的 P 点；将小球 B 从空中某点以相同速率 v 0 水平向左抛出，恰好垂直斜面击中Q 点。
2025年粤教版物理高考自测试题与参考答案一、单项选择题（本大题有7小题，每小题4分，共28分）1、下列关于物理量的说法中，正确的是（）A、速度表示物体运动的快慢，路程表示物体运动的总距离B、加速度表示物体速度变化的快慢，位移表示物体位置的变化C、功率表示单位时间内做功的多少，重力势能表示物体由于被举高而具有的能量D、摩擦力是阻碍物体运动的力，而支持力是使物体静止的力答案：C解析：A选项中，路程是物体运动轨迹的长度，而不是总距离；B选项中，位移是物体位置的变化，而不是速度的变化；D选项中，摩擦力是阻碍物体相对运动的力，支持力是物体受到的垂直于接触面的力，不一定使物体静止。
只有C选项中的描述是正确的，功率是单位时间内做功的多少，重力势能是物体由于被举高而具有的能量。
2、一物体在水平面上做匀速直线运动，下列关于该物体受力情况的说法中，正确的是（）A、物体所受合力为零，因此没有受到摩擦力的作用B、物体所受合力为零，因此摩擦力和推动力大小相等、方向相反C、物体所受合力不为零，因为物体在运动过程中速度会发生变化D、物体所受合力为零，因此物体不受重力作用答案：B解析：物体在水平面上做匀速直线运动，根据牛顿第一定律，物体所受合力为零。
因此，物体在水平方向上受到的摩擦力和推动力大小相等、方向相反，相互抵消，使得物体能够保持匀速直线运动。
A选项错误，因为即使合力为零，摩擦力也可能存在；C 选项错误，因为匀速直线运动意味着速度不变，加速度为零；D选项错误，因为物体在地球表面受到重力作用。
3、题目：一个物体从静止开始沿直线加速运动，第1秒内通过了3米，第2秒内通过了6米，第3秒内通过了9米。
则该物体的加速度为：A. 1 m/s²B. 2 m/s²C. 3 m/s²D. 4 m/s²答案：A解析：根据匀加速直线运动的位移公式(s=12at2)，我们可以计算加速度(a)。
第1秒内位移(s1=12a⋅12=12a)，已知(s1=3)米，所以(12a=3)，解得(a=6)m/s²。
2024年粤教版物理高考复习试卷(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、在下列物理现象中，不属于电磁感应现象的是（）A、发电机工作时产生的电能B、变压器工作时的电压变化C、验电器检测物体是否带电D、电磁铁的磁性强弱变化2、一个物体在水平面上受到两个力的作用，其中一个力是10N，方向向东，另一个力是6N，方向向南。
若要使物体保持静止，则第三个力的大小和方向应该是（）A、4N，向西B、8N，向北C、8N，向东D、8N，向南3、一个物体在水平面上受到三个力的作用，分别为F1=10N向东，F2=5N向北，F3=7N 向西。
若物体处于静止状态，则第三个力F3的方向是：A. 向南B. 向北C. 向东D. 向西4、一个物体从静止开始沿斜面下滑，斜面的倾角为θ，物体与斜面间的动摩擦因数为μ。
物体下滑过程中，下列哪个物理量的变化趋势是错误的？A. 重力沿斜面向下的分力逐渐增大B. 物体的加速度逐渐减小C. 物体所受的摩擦力逐渐减小D. 物体的速度逐渐增大5、一物体在水平面上做匀速直线运动，若突然受到一个与运动方向垂直的力，以下说法正确的是：A. 物体的速度大小将立即减小B. 物体的速度方向将立即改变C. 物体的加速度将立即增大D. 物体的速度大小和方向都不会改变6、在真空环境中，一质量为m的物体从静止开始自由下落，重力加速度为g，不计空气阻力。
下列说法正确的是：A. 物体的动能随时间线性增加B. 物体的势能随时间线性增加C. 物体的速度随时间平方增加D. 物体的加速度随时间增加7、一物体在水平面上受到一个水平恒力F的作用，以恒定的加速度a运动。
已知物体质量为m，摩擦系数为μ。
下列关于物体运动状态的描述中，正确的是（）A、物体的速度随时间增大B、物体的加速度随时间减小C、物体受到的摩擦力随时间增大D、物体所受合外力随时间保持不变二、多项选择题（本大题有3小题，每小题6分，共18分）1、下列关于物理现象的描述，正确的是：A、摩擦力的大小与物体的运动状态无关。
2009年10月理科综合物理实验题（1）
1．（本题共20分）
Ⅰ.（8分）用伏安法测电阻时，如待测电阻R X约为150Ω，电压表内阻约为5kΩ，电流表内阻约为20Ω，应该用图1、2中的电路（填①或②）来测量可以尽量减小误差。
当用电路图1进行测量时，测量值将比真实值偏；当用图2进行测量时测量值比真实值偏（填大或小）。
以上的测量误差属于误差。
图1 图2
Ⅱ.（12分）用图3所示的电路测电阻时可消除上述误差。
（1）提供选择的实验步骤如下：
A．将R1的滑片靠近b端，将R2的滑片靠近c端，
闭合S1。
B．将R1的滑片靠近a端，将R2的滑片靠近d端，
闭合S1。
C．将S2与1接通，调R1和R2使电压表和电流表示
数适当，并记下示数：U1、I1。
图3 D．再将S2与2接通，调R1和R2使电压表和电流表示数适当，并记下示数：U2、I2。
E．再将S2与2接通，调R2使电压表和电流表示数适当，并记下示数：U2、I2。
选出正确步骤并排出合理顺序为。
（2）测量值表达式为R X= （用U1、I1、U2、I2表示）
（3）为使实验尽量准确，并便于调节，变阻器R2应选用
A．滑动变阻器：0~50ΩB．滑动变阻器：0~1000Ω
（4）按图3电路将器材（图4）连成实验电路，其中有几条线已经连好。
图4
2．（18分）（1）用游标卡尺测量一根金属管的内径和外径，尺上的游标分别如图所示，这根金属管的内径的读数是 cm，外径的读数是 cm，管
壁厚度是 cm。
（2）（12分）为了扩大量程为3V 的伏特表的量程，需要测出它的内阻。
除待测伏特表外，
供选用的实验器材有：A 、蓄电池组（电动势为6V ，内阻不计）；B 、干电池组（电动势为6V ，r=1Ω）；C 、滑动变阻器（2000Ω，0.1A ）；D 、滑动变阻器（50Ω，0.5A ）；E 、电阻箱（9999Ω，0.1A ）；F 、电键及导线 ①（3分）试选用合适的实验器材 （填代号）。
②（4分）在右图的方框内画出实验电路
③（5分）说明测量方法。
3．（18分）在做测量电源电动势E 和内阻r 的实验时，
提供的器材有：待测电源一个、内阻已知且为V R
的电压表一个（量程大于电源电动势）、电阻箱R 一个、
电键一个、导线若干.
（1）设计并画出实验电路图；
（2）根据所设计的电路图连接实物；
（3）为测量得更加准确，多次改变电阻箱电阻R ，
读出电压表相应的示数U ，以
U 1为纵坐标， 画出U
1与电阻的某种关系图象（该图象为一 条直线），如图所示. 由图象可得到直线在纵轴
的截距为m ，直线斜率为k ，写出E 、r 的表达式. 4．（18分）（1）图中给出的是用秒表记录的单摆n 次全振动所用时间的示数，此示数应为 s ．
（2）在做“描绘小灯泡的伏安特性曲线”的实验中，采用的仪器有：电源E （电动势6V ，
内阻不计）；额定电压4.0V 的小灯泡L ；电流表○A （量程0.6A ，内阻约2Ω）；电压
表表○V （量程5V ，内阻约15k Ω）；滑动变阻器R （最大阻值15Ω）；开关S ，导线
若干。
实验中要求加在小灯泡上的电压从零到小灯泡的额定电压连续可调。
I ．在做实验时，连成的实物电路图如下：
请你指出上述实验电路图中的错误
．．之处：
①
②
II ．请你在虚线方框中画出实验所用的正确电路原理图。
Ⅲ．如图所示为某同学根据正确的实验电路图所测的几组数据画出的I—U图象。
图象是一条曲线而不是直线的原因是①；从图象中可求得小灯泡正常发光时的电阻是②Ω。
5．（18分）（1）在用单摆测定重力加速度的实验中，下列措施中必要的或做法正确的是。
（选填下列措施前的序号）
A．为了便于计时观察，单摆的摆角应尽量大些
B．摆线长应远远大于摆球直径
C．摆球应选择密度较大的实心金属小球
D．用停表测量周期时，应测量单摆20—30次全振动的时间，然后计算周期，而不能把只测一次全振动时间当作周期
E．将摆球和摆线平放在桌面上，拉直后用米尺测出摆球球心到摆线某点O间的长度作为摆长，然后将O点作为悬点
（2）某同学在一次用单摆测重力加速度
的实验中，测量5种不同摆长与单
摆的振动周期的对应情况，并将记
录的结果描绘在如图11所示的坐
标系中。
图中各坐标点的标号分别
对应实验中5种不同摆长的情况。
在处理数据时，该同学实验中的第
同学记录的T 2
—l 图线。
求重力加
速度时，他首先求出图线的斜率k ，则用斜率k 求重力加速度的表达式为g= 。
（
3）某同学在实验室测定一节干电池的电动势和内阻，实验室中有如下器材：
A ．待测十电池
B ．电流表G （0~3mA ，内电阻r 1=20Ω）
C ．电流表A （0~0.6A ，内电阻r 2=20Ω）
D ．滑动变阻器甲（最大阻值10Ω）
E ．滑动变阻器乙（最大阻值100Ω）
F ．定值电阻R 1=100Ω
G ．定值电阻R 2=500Ω
H ．定值电阻R 3=1.5k Ω 以及导线和开关。
由于没有电压表，为此他设计了如图2所示的电路完成了实验要求的测量。
①为了方便并能较准确测量，滑动变阻器应选 ，定值电阻应选 ，（填写
各器材前的序号）
②若某次测量中电流表G 的示数为I 1，电流表A 的示数为I 2；改变滑动变阻器滑片的位置后，电流表G 的示数为1
I '，电流表A 的示数为2I '。
则可知此电流的内电阻r = ，电动势E= 。
（用给出和测得的物理量表示）
参考答案
1．Ⅰ.① 小 大 系统 每空2分，共8分。
Ⅱ.（1）ACE （2）U 1/I 1—U 2/I 2 （3）A 每空3分，共9分
（4）电路图的连接与实验原理全部相符即给 ………………3分
2．（1）2.45cm （2分） 3.03cm （2分） 0.29cm （2分）
（2）①ADEF （3分）
③将实验器材按图连成电路，实验前先取电阻箱电阻为零，然后闭合K ，调节P 的位置
使伏特表指针满偏；再调节电阻箱R ′的电阻使伏特表读数为半满偏。
由于P 的位置一定，伏特表串联电阻后AP 间电压不变，伏特表两端电压与R ′两端电压相等，电阻箱的读数为伏特表的内阻。
（5分）
3．（18分）
（1）本题的电路设计有两种情况：电压表与电阻箱串联和电压表与电阻箱并联，分别如
图1、2所示：
写出其中一种情况即给满分（6分）
（2）实物连接图略。
（6分）
（3）（6分）写出正确结果即给满分）
对于电路图1，电压表的电阻为R V ，开关闭合时，电路中电流为I ，根据闭合电路欧姆 定律有：)()(R r R U U R r I U E V ++=++= E
ER r ER R U V V 11++=整理得 可见U 1是R 的一次函数，符合题中U
1—R 图象为一条直线，故横坐标应表示R ，直 线的斜率)3(),3(1:,1,1分分由此解得k kR m r kR E E ER r m ER k V V V V -==+==
或对于电路图2，电压表的电阻为R V ，开关闭合电，电路中电流为I ，外接电路的总电
阻为.V
V R R RR R +=外 根据闭合电路欧姆定律有：E=U+Ir=U+外R U r ，整理得：.11E
ER r ER r U V ++= 11111
直线的斜率为,1,E
ER r m E r k V +==由此解得：)3(),3(分分k mR kR r k r E V V -== 5．（18分）（1）BCD ………………………………………………3分
写出一个得1分，全写对的得3分
（2）4………………………………………………………………2分
画图正确………………………………………………………2分
（舍去第4点，其他点相对直线对称分布，直线的延长线过原点）
4π2/k ………………………………………………………………3分
（3）①D ，G …………………………………………………………4分
每空2分
②)(122
21111r R I I I I I I r +'--'--'=…………………………………2分 )(1222112112r R I I I I I I I I E +'--'-'-'=
…………………………………2分 说明：写成)(122211r R I I I I r +'--'=和)(12222112r R I I I I I I E +'-'-'=也得分。
