子午线轮胎断面分析

作者简介：刘国英（1981-），工程师，主要负责半钢钢子午线轮胎成型工艺管理方面的工作。

收稿日期：2021-05-31半钢子午胎的部分缺陷无法通过外观检查及机检发现，而这些缺陷却可以通过轮胎断面发现，轮胎断面的尺寸对轮胎的均匀性、高速、耐久等使用性能起到至关重要的作用，为此本文对常见的半钢子午胎断面缺陷原因进行分析，并提出相应的解决措施。

1　带束层波浪带束层是子午线轮胎的重要部件，影响着轮胎的诸多性能。

带束层波浪如图1所示，严重的带束层波浪可导致胎里不平废品，外观检查中容易发现，但是轻微的带束层波浪，很难从外观检查中发现，一旦流入市场，将影响轮胎的耐久性、抓地性以及乘坐舒适性能等。

图1　带束层波浪1.1　原因分析（1）胎冠形状、厚度、长度设计不合理。

胎冠厚度不合理，轮胎硫化充满模具后，冠部厚度厚的部位带束层外凸，冠部厚度不足的部位带束层内凹；胎冠形状设计不合理也可导致带束层波浪，以沟槽平台结构的胎冠形状最为明显，半成品胎冠形状与模具形状不吻合，如胎冠的平台位置与模具的沟槽位置贴合，带束层将外凸。

半钢子午线轮胎断面常见缺陷原因分析及解决措施刘国英，张凤杰，赵辉(桦林佳通轮胎有限公司，黑龙江 牡丹江 157032)摘要：分析半钢子午胎断面常见缺陷的产生原因，并提出相应的解决措施。

带束层波浪、冠带层打褶、材料端点集中、耐磨胶打褶可通过优化结构设计、生产过程的合理管控，设备及工艺参数确定，标准作业执行等措施解决此问题。

关键词：半钢子午线轮胎；结构设计；带束层波浪；冠带层打褶；材料端点集中；耐磨胶打褶中图分类号：TQ330.491文章编号：1009-797X(2022)04-0039-04文献标识码：B DOI:10.13520/ki.rpte.2022.04.008（2）二段胎胚生胎外周过大。

成型二段轮胎的生胎外周大大超越了模具的花纹沟底周长，硫化时，在合模力的作用下，胎肩过剩的材料就会流向胎面中部，造成整个轮胎断面成拱形，带束层成波浪状。

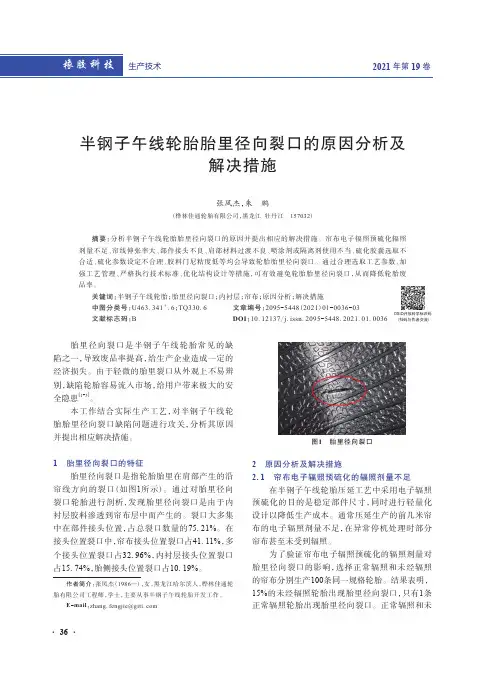

36半钢子午线轮胎胎里径向裂口的原因分析及解决措施张凤杰，朱　鹏（桦林佳通轮胎有限公司，黑龙江牡丹江157032）摘要：分析半钢子午线轮胎胎里径向裂口的原因并提出相应的解决措施。

帘布电子辐照预硫化辐照剂量不足、帘线伸张率大、部件接头不良、肩部材料过渡不良、喷涂剂或隔离剂使用不当、硫化胶囊选取不合适、硫化参数设定不合理、胶料门尼粘度低等均会导致轮胎胎里径向裂口。

通过合理选取工艺参数、加强工艺管理、严格执行技术标准、优化结构设计等措施，可有效避免轮胎胎里径向裂口，从而降低轮胎废品率。

关键词：半钢子午线轮胎；胎里径向裂口；内衬层；帘布；原因分析；解决措施中图分类号：U463.341＋.6；TQ330.6 文章编号：2095-5448（2021）01-0036-03文献标志码：B DOI：10.12137/j.issn.2095-5448.2021.01.0036胎里径向裂口是半钢子午线轮胎常见的缺陷之一，导致废品率提高，给生产企业造成一定的经济损失。

由于轻微的胎里裂口从外观上不易辨别，缺陷轮胎容易流入市场，给用户带来极大的安全隐患[1-3]。

本工作结合实际生产工艺，对半钢子午线轮胎胎里径向裂口缺陷问题进行攻关，分析其原因并提出相应解决措施。

1　胎里径向裂口的特征胎里径向裂口是指轮胎胎里在肩部产生的沿帘线方向的裂口（如图1所示）。

通过对胎里径向裂口轮胎进行剖析，发现胎里径向裂口是由于内衬层胶料渗透到帘布层中而产生的。

裂口大多集中在部件接头位置，占总裂口数量的75.21%。

在接头位置裂口中，帘布接头位置裂口占41.11%，多个接头位置裂口占32.96%，内衬层接头位置裂口占15.74%，胎侧接头位置裂口占10.19%。

2　原因分析及解决措施2.1　帘布电子辐照预硫化的辐照剂量不足在半钢子午线轮胎压延工艺中采用电子辐照预硫化的目的是稳定部件尺寸，同时进行轻量化设计以降低生产成本。

通常压延生产的前几米帘布的电子辐照剂量不足，在异常停机处理时部分帘布甚至未受到辐照。

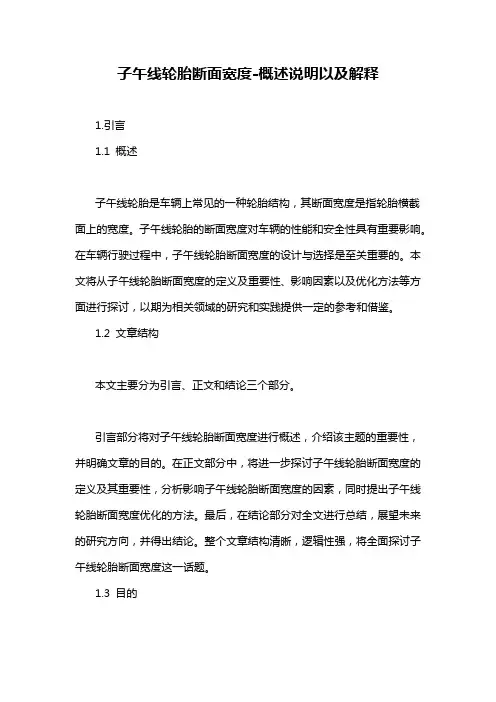

子午线轮胎断面宽度-概述说明以及解释1.引言1.1 概述子午线轮胎是车辆上常见的一种轮胎结构，其断面宽度是指轮胎横截面上的宽度。
