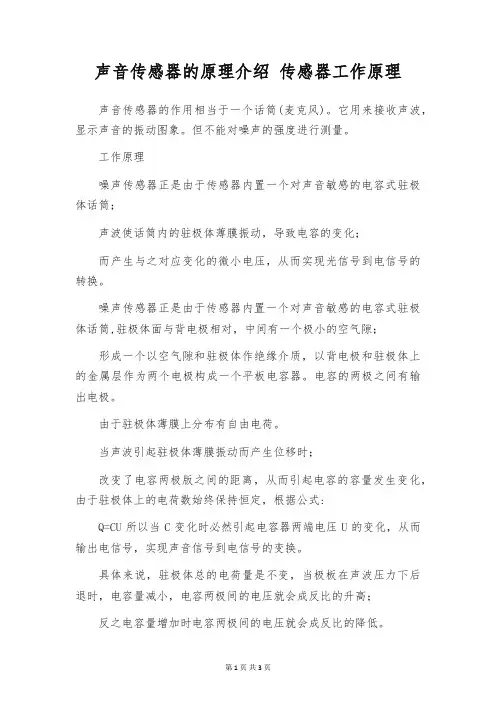

声音传感器原理图

声音传感器的原理介绍传感器工作原理声音传感器的作用相当于一个话筒(麦克风)。

它用来接收声波，显示声音的振动图象。

但不能对噪声的强度进行测量。

工作原理噪声传感器正是由于传感器内置一个对声音敏感的电容式驻极体话筒；声波使话筒内的驻极体薄膜振动，导致电容的变化；而产生与之对应变化的微小电压，从而实现光信号到电信号的转换。

噪声传感器正是由于传感器内置一个对声音敏感的电容式驻极体话筒,驻极体面与背电极相对，中间有一个极小的空气隙；形成一个以空气隙和驻极体作绝缘介质，以背电极和驻极体上的金属层作为两个电极构成一个平板电容器。

电容的两极之间有输出电极。

由于驻极体薄膜上分布有自由电荷。

当声波引起驻极体薄膜振动而产生位移时；改变了电容两极版之间的距离，从而引起电容的容量发生变化，由于驻极体上的电荷数始终保持恒定，根据公式:Q=CU所以当C变化时必然引起电容器两端电压U的变化，从而输出电信号，实现声音信号到电信号的变换。

具体来说，驻极体总的电荷量是不变，当极板在声波压力下后退时，电容量减小，电容两极间的电压就会成反比的升高；反之电容量增加时电容两极间的电压就会成反比的降低。

最后再通过阻抗非常高的场效应将电容两端的电压取出来，同时进行放大，从而可以得到和声音对应的电压了。

由于场效应管时有源器件，需要一定的偏置和电流才可以工作在放大状态，因此，驻极体话筒都要加一个直流偏置才能工作。

温湿度传感器的特点与安装温湿度检测传感器是针对日前室内环境空气湿度情况研发生产的一款设备迷你型传感器，主要用于测量环境湿度，提供有效的数据，以提醒用户采取措施，并可驱动联通空调、加湿器等设备，给用户一个舒适的居家环境。

温湿度传感器特点1、体积小，外形美观，方便安装；2、精度高、稳定性好，一致性好；3、精心电路软硬件设计，故障率低，稳定时间短；4、原装瑞士进口传感器芯片及专业级的信号处理芯片，保证传感器数据精度；5、带温度自动补偿功能，确保长期使用；温湿度传感器尺寸安装1.先将变送器固定在墙上；2.按照引脚定义接好电源和输出线；3.检查无误；通上电源5VDC；4.禁止将变送器接于电压高于5VDC的地方。

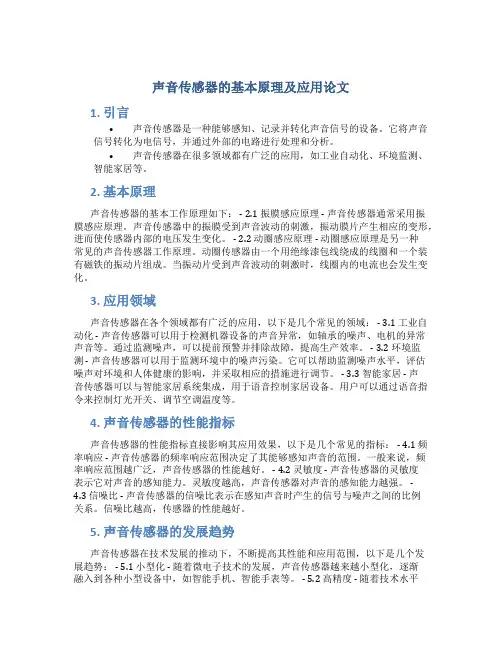

声音传感器的基本原理及应用论文1. 引言•声音传感器是一种能够感知、记录并转化声音信号的设备。

它将声音信号转化为电信号，并通过外部的电路进行处理和分析。

•声音传感器在很多领域都有广泛的应用，如工业自动化、环境监测、智能家居等。

2. 基本原理声音传感器的基本工作原理如下： - 2.1 振膜感应原理 - 声音传感器通常采用振膜感应原理。

声音传感器中的振膜受到声音波动的刺激，振动膜片产生相应的变形，进而使传感器内部的电压发生变化。

- 2.2 动圈感应原理 - 动圈感应原理是另一种常见的声音传感器工作原理。

动圈传感器由一个用绝缘漆包线绕成的线圈和一个装有磁铁的振动片组成。

当振动片受到声音波动的刺激时，线圈内的电流也会发生变化。

3. 应用领域声音传感器在各个领域都有广泛的应用，以下是几个常见的领域： - 3.1 工业自动化 - 声音传感器可以用于检测机器设备的声音异常，如轴承的噪声、电机的异常声音等。

通过监测噪声，可以提前预警并排除故障，提高生产效率。

- 3.2 环境监测 - 声音传感器可以用于监测环境中的噪声污染。

它可以帮助监测噪声水平，评估噪声对环境和人体健康的影响，并采取相应的措施进行调节。

- 3.3 智能家居 - 声音传感器可以与智能家居系统集成，用于语音控制家居设备。

用户可以通过语音指令来控制灯光开关、调节空调温度等。

4. 声音传感器的性能指标声音传感器的性能指标直接影响其应用效果，以下是几个常见的指标： - 4.1 频率响应 - 声音传感器的频率响应范围决定了其能够感知声音的范围。

一般来说，频率响应范围越广泛，声音传感器的性能越好。

- 4.2 灵敏度 - 声音传感器的灵敏度表示它对声音的感知能力。

灵敏度越高，声音传感器对声音的感知能力越强。

-4.3 信噪比 - 声音传感器的信噪比表示在感知声音时产生的信号与噪声之间的比例关系。

信噪比越高，传感器的性能越好。

5. 声音传感器的发展趋势声音传感器在技术发展的推动下，不断提高其性能和应用范围，以下是几个发展趋势： - 5.1 小型化 - 随着微电子技术的发展，声音传感器越来越小型化，逐渐融入到各种小型设备中，如智能手机、智能手表等。

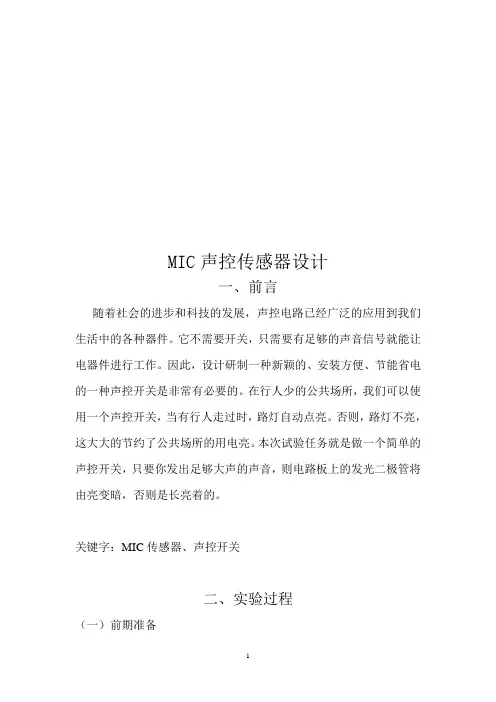

MIC声控传感器设计一、前言随着社会的进步和科技的发展，声控电路已经广泛的应用到我们生活中的各种器件。

它不需要开关，只需要有足够的声音信号就能让电器件进行工作。

因此，设计研制一种新颖的、安装方便、节能省电的一种声控开关是非常有必要的。

在行人少的公共场所，我们可以使用一个声控开关，当有行人走过时，路灯自动点亮。

否则，路灯不亮，这大大的节约了公共场所的用电亮。

本次试验任务就是做一个简单的声控开关，只要你发出足够大声的声音，则电路板上的发光二极管将由亮变暗，否则是长亮着的。

关键字：MIC传感器、声控开关二、实验过程（一）前期准备1、实验原理传感器内置一个对声音敏感的电容式驻极体话筒。

声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。

这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受。

声音传感器的作用相当于一个话筒（麦克风）。

它用来接收声波，显示声音的振动图象。

但不能对噪声的强度进行测量。

2、实验原理图3、实验器材4、产品简介电压：5V输出信号LED指示。

TTL电平输出.TTL输出有效信号为低电平.灵敏度可通过电位器调节二级管反向保护~（防止电源接反了）5、实物图6、实验工具电烙铁、+5V直流电源等（二）实验步骤流程图：1、在万能板上布局元器件根据MIC传感器的电路原理图，在万能板上初步布局元器件。

2、焊接元器件布局元器件，并根据MIC电路原理图进行焊接。

3、对产品进行测试（三）实验结果给产品接上+5V的直流电源1、不发声情况（发光二极管常亮）在接通电源后，发光二极管一直处于亮着的状态。

2、大声说话（发光二极管变暗）当我们对麦克风大声说话是，发光二极管将会变暗。

3、停止说话（发光二极管又变亮）当我们停止说话，麦克风又变亮了。

（四）实验总结1、刚做完产品时，由于电路的焊接有错误导致了发光二极管始终不亮，后面经过跟组员的讨论检查，最后找出了电路中存在的问题并加以纠正。

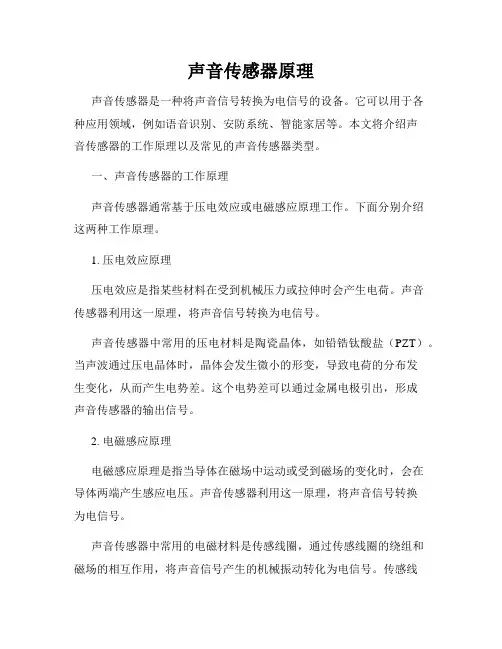

声音传感器原理声音传感器是一种将声音信号转换为电信号的设备。

它可以用于各种应用领域，例如语音识别、安防系统、智能家居等。

本文将介绍声音传感器的工作原理以及常见的声音传感器类型。

一、声音传感器的工作原理声音传感器通常基于压电效应或电磁感应原理工作。

下面分别介绍这两种工作原理。

1. 压电效应原理压电效应是指某些材料在受到机械压力或拉伸时会产生电荷。

声音传感器利用这一原理，将声音信号转换为电信号。

声音传感器中常用的压电材料是陶瓷晶体，如铅锆钛酸盐（PZT）。

当声波通过压电晶体时，晶体会发生微小的形变，导致电荷的分布发生变化，从而产生电势差。

这个电势差可以通过金属电极引出，形成声音传感器的输出信号。

2. 电磁感应原理电磁感应原理是指当导体在磁场中运动或受到磁场的变化时，会在导体两端产生感应电压。

声音传感器利用这一原理，将声音信号转换为电信号。

声音传感器中常用的电磁材料是传感线圈，通过传感线圈的绕组和磁场的相互作用，将声音信号产生的机械振动转化为电信号。

传感线圈中的导线是声音传感器的感应部分，当声波通过传感线圈时，导线会在磁场中运动，从而感应出电压信号。

二、常见的声音传感器类型1. 麦克风传感器麦克风传感器是最常见的声音传感器类型。

它利用了压电效应原理，将声音波动转换为电压变化，从而实现声音的录制和放大。

麦克风传感器广泛应用于语音识别、音频录制和通信领域。

2. 声呐传感器声呐传感器利用了声音的回波原理，通过发送声波信号并监听回波信号来计算目标物体的位置和距离。

声呐传感器常用于水下探测、测量和海洋勘探领域。

3. 压电传感器压电传感器利用了压电效应原理，广泛应用于声音测量、振动监测和仪器仪表领域。

它可以实时检测声音信号的振强度和频率，为工程师提供有用的数据。

4. 声音检测传感器声音检测传感器可以感知环境中的声音，并输出相应的电信号。

它常用于噪音监测、安防系统和智能家居领域，以实现自动化控制和提供安全警报。

三、结语声音传感器通过将声音信号转换为电信号，为各种应用提供了重要的数据和功能。
