地震模拟振动台选型

地震模拟振动台及模型试验研究进展1. 本文概述随着城市化进程的加快和建筑工程技术的不断发展，地震灾害对人类社会的威胁日益凸显。

为了提高建筑结构的抗震能力，减少地震灾害造成的人员伤亡和经济损失，地震模拟振动台及模型试验研究成为了工程抗震领域的重要研究方向。

本文旨在综述地震模拟振动台及模型试验的研究进展，分析现有技术的优缺点，探讨未来发展趋势，为相关领域的研究和实践提供参考。

地震模拟振动台作为一种重要的试验设备，可以模拟地震波对建筑物的影响，为研究者提供一种可控、可重复的实验手段。

模型试验则是将实际建筑结构按比例缩小，通过模拟地震作用下的响应，来研究结构的抗震性能。

这两者的结合为抗震研究提供了强有力的技术支持。

本文首先介绍了地震模拟振动台的工作原理和技术特点，然后对近年来国内外在模型试验方面的研究进行了梳理，包括试验方法、试验对象和试验结果等方面的内容。

接着，本文分析了当前研究中存在的问题和挑战，如模型与原型之间的相似性、试验数据的准确性等。

本文探讨了地震模拟振动台及模型试验的未来发展趋势，包括技术革新、数据分析方法的改进以及与其他抗震技术的结合等方面。

2. 地震模拟振动台技术概述定义：地震模拟振动台是一种用于模拟地震作用的实验设备，通过在实验模型上施加特定的振动，来模拟地震时的地面运动。

原理：振动台通过驱动系统产生可控的振动波形，这些波形可以模拟实际的地震波形或特定的地震动参数。

综合模拟环境：结合温度、湿度等环境因素，进行更全面的地震模拟。

3. 地震模拟振动台的发展历程地震模拟振动台的发展可以追溯到20世纪初。

最初，地震模拟振动台主要用于建筑结构的抗震性能研究。

早期的振动台设备简单，只能模拟一维地震波，且模拟的地震波频率范围有限。

这些早期的尝试为后来的研究奠定了基础。

20世纪50年代，随着电子技术和材料科学的发展，地震模拟振动台进入了快速发展阶段。

这一时期的振动台设备开始能够模拟多维地震波，频率范围也得到扩大。

地震模拟振动台的发展及应用赵晶【摘要】论述了地震模拟振动台的发展过程、发展趋势以及应用领域,介绍了四川省地震局正在研制建设中的地震虚拟仿真运动平台系统的基本情况,对其技术方案、系统构成、主要性能指标进行了详细阐述.【期刊名称】《四川地震》【年(卷),期】2014(000)003【总页数】3页(P38-40)【关键词】地震模拟振动台;地震虚拟仿真运动平台系统;发展及应用【作者】赵晶【作者单位】四川省地震局,四川成都610041【正文语种】中文【中图分类】P315.821 地震模拟振动台的发展过程最初的抗震试验研究主要在室外进行，是将强震观测仪器设置在地震区的房屋等结构上，等地震到来时观测记录房屋结构在强地震作用下的反应。

由于强地震稀少，靠在地震区建筑物上进行强地震观测来获取地震反应的数据机会非常少，且实验周期长，满足不了抗震研究的发展需要。

最初想用计算分析方法来进行抗震试验研究，但是结构进入非线性区后的数学模型难以给出。

因而，提出了将房屋结构放到实验室里来进行抗震试验的构想，由此地震模拟振动台在20世纪60年代末应运而生了。

地震模拟振动台系统最早出现在日本，1966年东京大学生产技术研究所建成了世界上第一台正弦振动台［1］。

目前，日本主要有日立和三菱两大生产厂家生产振动台，此两家都是国际上知名的机械、电子制造业的大公司，实力很强。

20世纪70年代末开始了三向六自由度地震模拟振动台的研制，日立公司、三菱公司均已成功完成。

美国制造振动台最主要的厂家为MTS公司。

MTS公司自1968年生产出第一台3.65 m×3.65 m单向地震模拟振动台后，这方面的发展很快，MTS 公司现已成为世界上主要的振动台建造厂家之一［2］。

此外，尚有美国的Wyle公司、日本的鹭宫制造所、德国的SCHENCK公司等均可承建地震模拟振动台。

国内生产振动台比较有名的厂家是天水红山试验机厂，并已为国内多家学校、科研单位承建了多台地震模拟振动台［1-3］。

振动台与振动试验介绍振动台是一种能够模拟地震、风、水流等各种复杂环境振动的试验设备。

它通过施加不同振动频率和振幅的力量于试验样件上，以模拟物体在实际振动环境下所受到的应力和振动影响。

振动台可以用于评估和验证各种物体在地震、风振或其他振动负载下的性能和可靠性，对于工程结构、电子设备、航空航天器材等领域具有重要意义。

振动试验是一种利用振动台进行的试验方法，其目的是通过施加振动负载于试验样件上，模拟实际环境中的振动作用，以评估和验证样件在振动环境中的性能和可靠性。

振动试验可以帮助工程师和设计师更好地理解材料和构件在振动下的行为，优化设计并改进材料性能，以提高产品的可靠性和耐久性。

振动台常用于以下几个领域：地震工程、航空航天、船舶工程、电子设备、汽车工程等。

在地震工程中，振动台能够模拟地震时的振动波形和振动频率，用于评估建筑物和构件在地震中的性能和可靠性，以指导结构设计和抗震措施的制定。

在航空航天领域，振动试验能够模拟飞行器在发射、飞行和着陆过程中的振动作用，以评估和验证飞行器的结构可靠性和航空电子设备的性能。

在船舶工程中，振动台可以模拟船舶在不同海况下的振动载荷，用于评估船舶结构和设备的可靠性和耐久性。

在电子设备领域，振动试验可以模拟运输过程中的振动作用，以验证电子设备的可靠性和抗震性能。

在汽车工程中，振动台可以模拟汽车在不同路况下的振动作用，用于评估汽车结构和配件的可靠性和舒适性。

振动台的设计和制造需要考虑多种因素，包括负载能力、频率范围、振幅范围、控制精度等。

不同类型的振动台适用于不同范围内的振动试验。

振动台通常由振动台本体、振动器、控制系统等组成。

振动台本体是支持试验样件和施加振动载荷的主要部件，通常由刚性支撑结构和振动台面组成。

振动器则是振动台产生振动载荷的关键部件，根据振动载荷的需要选择不同类型的振动器。

控制系统则是振动台进行动态加载和控制振动载荷的核心部件，通常采用电液伺服系统或电动机系统。

振动台设计及其应用研究振动台是一种常用的实验设备，广泛应用于工程、地震学、材料力学等领域。

本文将从振动台的基本原理、设计要点、应用研究等方面进行论述。

一、振动台的基本原理振动台的基本原理是利用电机产生的振动力将被试体或模型等放置在振动台上，通过改变振动台的运动特性来模拟实际工程或地震等振动环境。

振动台的振动特性可以用振幅、频率和相位等参数来描述。

振幅是指振动台的最大位移，可以通过改变电机转速和设定控制参数来调整。

频率是指振动台振动的周期性，可以通过改变电机转速和调整振动台的固有频率来控制。

相位是指振动台与外界振动源的时间关系，通常在实验中需要与外界振动源进行同步。

二、振动台的设计要点1. 动力系统设计: 振动台的动力系统一般由电机、传动装置和悬挂装置等组成。

合理选择和设计这些装置对于振动台的性能有着重要影响。

例如，电机的功率和转速需要满足振动台所需的振动力和频率要求，传动装置需要保证电机的振动动力传递到振动台上，悬挂装置需要提供足够的支撑和稳定性。

2. 控制系统设计: 振动台的控制系统一般由控制器和传感器等组成。

控制器负责调节振动台的振动特性，传感器负责感知振动台和被试体的振动状态。

合理选择和设计这些装置对于振动台的控制精度和稳定性至关重要。

3. 结构设计: 振动台的结构设计需要考虑振动台的载荷条件和材料选择等因素。

振动台的结构应具备足够的刚度和强度，以承受工作载荷和外界振动引起的应力。

材料的选择应考虑其阻尼性能和抗振性能等因素。

三、振动台的应用研究1. 工程领域中的应用: 振动台在工程领域中被广泛用于模拟结构的振动响应和工作环境下的振动载荷。

通过在振动台上进行振动试验，可以评估结构的稳定性和安全性，优化结构设计并验证结构的可靠性。

2. 地震学研究中的应用: 振动台在地震学研究中扮演着重要角色。

地震模拟试验是研究地震波作用下结构响应的重要手段之一。

通过模拟地震波的载荷和振动台的运动，可以研究结构的抗震性能，提出抗震设计的建议。

国内大型振动台及其参数大浩神110330xxxx1) 同济大学同济大学地震模拟振动台在朱伯龙教授的领导下于1983年7月建成，原为X、Y两向振动台，90代进行了多次改造，主要改造内容为：双向振动台升级至三向六自由度；模型重量由15t升级至25t；控制系统和数据采集系统的升级等。

目前，该振动台的主要技术参数如下：台面尺寸：4m×4m；频率范围：0.1~50Hz；最大模型重量：25t;最大位移：X向：±100mm，Y向：±50mm，Z向：±50mm；最大速度：X向：1000 mm/s；Y向和Z向：600 mm/s；最大加速度：X向：4.0g（空载）1.2g（负载15t）；Y向：2.0g（空载）0.8（负载15t）；Z向：4.0g（空载）0.7g（负载15t）；最大重心高度：台面以上3000 mm；最大偏心：距台面中心600 mm；该振动台的核心部件由美国MTS公司生产，部分部件由国内配套，具体为：控制部分和数据采集部分由MTS生产；钢结构台面由MTS设计，国内红山材料试验机厂通过兰州化工总厂生产；油源部分的核心部件MTS提供，其他油箱、硬管道等部分由红山生产；作动器均采用MTS产品。

整个系统由MTS总承包。

该振动台实验室是土木工程防灾国家重点实验室的一部分，技术负责人为吕西林教授，目前已经完成试验项目数量近500项。

据统计，在世界上已经运行的大型振动台中，该振动台的运行效率名列前茅。

二、苏州东菱振动试验仪器有限公司世界最大单台推力电动振动台该系统主要由500kN(50吨)超大推力的电动振动台、4500mm×4000mm超大尺寸的水平滑台及700kW超大功率的功率放大器组成，与目前国外单台最大推力的日本35吨振动台相比，全部8项主要技术指标中有5项超过、3项持平。

三、中国建筑科学研究院中国建筑科学研究院原有的3×3m单向振动台已经基本废弃，其新建地震模拟振动台位于北京市顺义区的科研基地，目前安装已经完成，正在进行调试。

a). 振动台平台项目我国振动台的发展相对较晚，大致可分为四个阶段。

20世纪60年代，主要以机械式振动台为主，其低频试件特性难以控制，主要建设单位是地震局等国字号地震研究院所。

其后，电液振动台以其高频率得意快速发展，如同济大学引进美国MTS公司研制的4 m×4 m双水平向4自由度电液式振动台。

70年代以后，国内一些科研院所自主研究了小型振动台，主要单位有中国建筑科学研究院、西安交通大学、哈尔滨工业大学、工程力学研究所、天水红山试验机厂等。

2000年以前，振动台多以中小型为主，且建设单位较少，基本以地震局等国字号单位和老牌土木院校为主。

进入21世纪初，以中国核动力和成都核动力研究院为首的单位开始建设大型振动台，但建设单位并不多。

2010年以后，振动台在国内发生了井喷式发展，几十家单位在短短几年内建设了大小振动台几十台，一方面由于2008年汶川地震，引起国家对地震灾害的高度重视，另一方面科研院校等对地震研究的热情高涨。

据不完全统计，目前国内已有大小各种类型振动台60余台，表1对振动台建设情况进行了汇总。

就江苏地区而言，土木王牌院所如东南大学、南京水利科学研究院、河海大学、南京工业大学等，均建设了振动台，值得一提的是，苏州东菱振动试验仪器有限公司成功研制了世界首创单台推力最大的50 t超大推力电磁振动台试验系统，苏州科技大学意与此公司合作，拟建设8.0 m×6.0 m台面，三向六自由度的大型振动台。

扬州大学建筑科学与工程学院今年成功获批土木工程博士点，理应借此东风，建设一台大型振动台，进一步提升扬大土木学科在国内的影响力。

表1 国内振动台汇总表率为0~50Hz，另一台台面可移动，移动轨道长度为14 m，台面尺寸为3 m×3 m，承重为15 t，这样就可进行跨度达20m的地震模拟试验，振动方向为三相6自由度。

如下图1所示，大的台面可进行足尺试验，小台面进行室内模型试验，若将大小台面联合，可进行大跨度地震模拟试验。

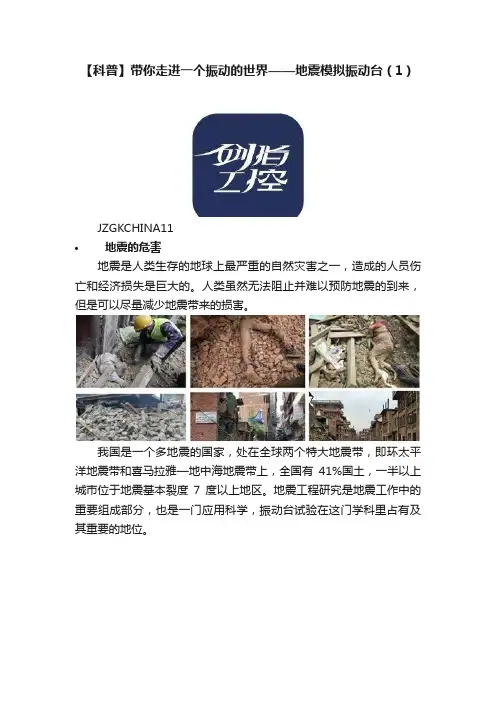

【科普】带你走进一个振动的世界——地震模拟振动台（1）JZGKCHINA11•地震的危害地震是人类生存的地球上最严重的自然灾害之一，造成的人员伤亡和经济损失是巨大的。

人类虽然无法阻止并难以预防地震的到来，但是可以尽量减少地震带来的损害。

我国是一个多地震的国家，处在全球两个特大地震带，即环太平洋地震带和喜马拉雅—地中海地震带上，全国有41%国土，一半以上城市位于地震基本裂度7度以上地区。

地震工程研究是地震工作中的重要组成部分，也是一门应用科学，振动台试验在这门学科里占有及其重要的地位。

在有准确记载的20世纪里，平均每年发生18次7.0-7.9级的大地震，每年发生1次超过8.0级的特大地震。

进入21世纪之后，大地震似乎更加频繁了。

•地震模拟振动台发展简史从手摇振动台到电液伺服振动台在1890年前后，一个英国人和日本学者合作研制了一种手摇的振动机，这个振动机看上去就像一架纺车，不过偏心轮连接到了一个轨道小车上，小的建筑模型放在轨道小车上进行试验。

这种手摇的振动机也就是最简单的振动台，虽然也能产生简单的运动，但所产生的振动毕竟跟真实的地震差别太大，因此人们开始不断研制更加先进的设备用于模拟地震，而这种模拟地震的装置就称为地震模拟振动台。

利用试验机来模拟地震，仅仅能够产生运动显然是不够的，人们研究的目标是一种能够与实际地震的动力效应基本相同的振动台。

通常的振动台需要一个刚性台面来放置建筑模型，然后设法使台面运动起来以模拟地震的影响。

在液压伺服和计算机控制技术得到充分利用之前，人们采用了各种手段来使台面运动起来，比如前面提到的偏心轮，还有利用摆锤和弹簧产生机械运动的方法，我国的研究人员也曾利用汽车发动机来为振动台台面提供动力，这种振动台一般只能产生周期性衰减振动或者周期性往复运动（也称为简谐振动），而无法产生和真实地震接近的复杂振动。

最早的地震模拟振动台都是单方向振动的振动台，随后出现了水平双向振动台和三向六自由度振动台（这种振动台既可以水平向运动，也可以产生竖向振动，并且可以产生不同方向的转动）。

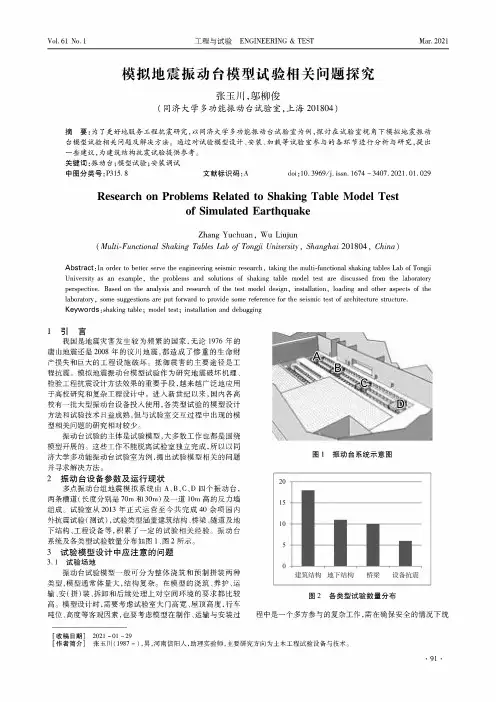

Vol. 61 No. 1工程与试验 ENGINEERING & TEST Mar. 2021模拟地震振动台模型试验相关问题探究张玉川，郭柳俊（同济大学多功能振动台试验室，上海201804）摘 要：为了更好地服务工程抗震研究，以同济大学多功能振动台试验室为例，探讨在试验室视角下模拟地震振动 台模型试验相关问题及解决方法。

通过对试验模型设计、安装、加载等试验室参与的各环节进行分析与研究，提出-些建议，为建筑结构抗震试验提供参考。

关键词：振动台；模型试验；安装调试中图分类号：P315. 8文献标识码：A doi ：10. 3969/j. issn. 1674 -3407.2021.01.029Research on Problems Related to Shaking Table Model Testof Simulated EarthquakeZhang Yuchuan , Wu Liujun(Multi-Functional Shaking Tables Lab of Tongji University , Shanghai 201804, China )Abstract : In order to better serve the engineering seismic research , taking the multi-functional shaking tables Lab of TongjiUniversity as an example , the problems and solutions of shaking table model test are discussed from the laboratoryperspective. Based on the analysis and research of the test model design , installation , loading and other aspects of the laboratory , some suggestions are put forward to provide some reference for the seismic test of architecture structure.Keywords :shaking table ； model test ； installation and debugging1引言我国是地震灾害发生较为频繁的国家，无论1976年的唐山地震还是2008年的汶川地震，都造成了惨重的生命财产损失和巨大的工程设施破坏。

振动台模拟试验方法标准振动台模拟试验方法标准是指用振动台进行模拟试验时所遵循的一系列科学、合理、规范的操作步骤和指导原则。

该标准的制定旨在确保振动台模拟试验的可靠性、可重复性和准确性，为工程设计、产品改进和质量控制提供可靠的数据和评估依据。

一、振动台模拟试验方法概述振动台模拟试验是通过模拟真实环境中的振动条件，对产品或系统在振动环境中的性能、耐久性和可靠性进行评估。

它广泛应用于航空航天、汽车、电子电气、机械制造等行业。

二、振动台模拟试验方法标准的制定依据1. 法规和标准要求：根据国家相关法规和标准要求，制定振动台模拟试验方法标准。

2. 行业经验和专家意见：借鉴行业经验和专家意见，结合实际情况，综合考虑制定振动台模拟试验方法标准。

3. 技术发展趋势：了解最新的技术发展趋势，对振动台模拟试验方法进行更新和改进。

1. 试验目的和范围：明确试验的目的，确定试验的适用范围。

2. 试验设备和工具：介绍振动台的基本结构和主要参数，确保振动台的准确性和可靠性。

3. 试验样本和标准要求：确定试验样本的选择标准和试验要求，确保试验结果的可比性和准确性。

4. 试验操作步骤：详细描述试验操作的步骤和要点，包括试验前的准备工作、样本的安装和调整、振动参数的设置、试验过程的监测与控制等。

5. 数据分析和结果评估：阐述试验数据的处理和分析方法，进行结果的评估和判定，提供科学的依据和建议。

6. 试验注意事项和安全要求：指出试验过程中需注意的问题和安全要求，确保试验人员的安全和试验设备的正常运行。

四、振动台模拟试验方法标准的应用举例1. 振动台模拟试验在航空航天领域的应用：例如，对飞机发动机零部件进行振动台模拟试验，以评估其性能和耐久性。

2. 振动台模拟试验在汽车工业的应用：例如，对汽车底盘系统进行振动台模拟试验，以评估其在不同地面路况下的可靠性和稳定性。

3. 振动台模拟试验在电子电气行业的应用：例如，对手机、电脑等电子产品进行振动台模拟试验，以评估其抗震性和抗摔性能。

地震模拟台精密定位控制工法1、前言精密工程测量是工程测量的现代发展和延伸，它以绝对测量精度达到毫米量级，相对测量精度达到1×10-5，以先进的测量方法、仪器和设备，在特殊条件下进行的特殊测量工作。

精密工程测量准确求定控制点和工作点的坐标和高程以及进行精密定向、精密准直、精密垂准，为社会服务。

由我甘肃第七建设集团股份有限公司承建的兰州理工大学地震模拟振动台是从英国SERVOTEST公司引进的地震模拟振动台，可以模拟各种类型的地震，是研究水坝及房屋结构抗震性能的重要设备。

振动台的基础中有八个主要的预埋部件，其中1’～4’位于基础坑底，与垂直方向的加振器固连，控制上下振动，5‘～8‘位于基础坑内的侧面，与水平方向上的4个加振器固连，用来控制侧向振动。

这八个预埋部件要求很高的定位精度，精度要求0.4mm,英方提出预理部件面板中心在x，y，z,α,β,γ六轴方向上的误差要小于0.4mm。

如何控制六个方向的偏差是本工程成败的关键。

我司与兰州理工大学合作，运用此技术，并开发出专门计算程序软件，成功完成了该工程的定位测量工作，最终的误差在0.2mm范围以内，并总结出了本工法。

2、特点本工法结合大型地震模拟振动台预埋件精密定位的测量工作，针对预埋件所处的特定位置和混凝土的分期浇筑，提出并采用分期建立控制网、放样定位的方法，在数据处理上采用拟稳平差，从而保证了两期预埋件位置之间的最佳精度。

3、适用范围精密设备基础预埋件位置定位控制、安装过程定位测量。

4、工艺原理以精密工程测量控制网为基础，采用精确的方法将构件定位标志的设计位置与控制网相关联；安装定位工作直接利用控制网进行，运用Leica TC2003全站仪将构件安装在设计位置。

通过自主编制的计算程序，对测量误差进行分析。

5、工艺流程及操作要点5.1 工艺流程平面控制网布设→平面控制网精度分析→平面位置测设及安装测量→高程控制网测设→振动台支架及助动器基座安装→混凝土浇筑。

适用于馆藏文物的简易模拟振动台在博物馆和文物保护领域，馆藏文物的安全至关重要。

为了更好地了解和预防文物在可能面临的振动环境中的潜在风险，研发适用于馆藏文物的简易模拟振动台具有重要意义。

首先，我们来了解一下为什么需要这样的模拟振动台。

文物在长期的保存过程中，可能会受到来自外界的各种振动影响，比如地震、建筑施工、交通振动等。

这些振动可能会对文物的结构完整性造成损害，导致文物出现裂缝、破碎甚至完全毁坏。

通过模拟振动台，我们可以在实验室环境中对文物进行振动测试，评估它们在不同振动条件下的稳定性和耐受性，从而提前采取相应的保护措施。

那么，这样的简易模拟振动台应该具备哪些特点和功能呢？其一，它应该具有可调节的振动频率和振幅。

不同类型的振动源产生的振动频率和振幅各不相同，为了能够准确模拟各种实际情况，模拟振动台需要能够灵活地调整这两个参数。

例如，对于地震产生的振动，其频率较低但振幅较大；而交通振动的频率相对较高，振幅则较小。

其二，要有高精度的测量和控制系统。

这是为了确保振动参数的准确性和稳定性，能够精确地记录文物在振动过程中的响应。

测量系统可以包括加速度传感器、位移传感器等，用于监测文物的振动情况；控制系统则可以根据预设的参数和测量到的数据，实时调整振动台的输出。

其三，模拟振动台的台面应该具有良好的平整度和稳定性。

台面是放置文物的地方，如果不平整或不稳定，会影响测试结果的准确性。

而且，台面的材质也需要经过精心选择，既要能够承受振动的力量，又不能对文物造成损伤。

其四，还应该具备一定的负载能力。

馆藏文物的种类繁多，大小和重量各异，模拟振动台需要能够承受不同重量的文物，以满足实际测试的需求。

在设计和制造简易模拟振动台时，还需要考虑成本和实用性。

毕竟，对于大多数博物馆和文物保护机构来说，预算有限，过于昂贵和复杂的设备可能难以承受和操作。

因此，可以采用一些常见的机械和电子元件，通过巧妙的设计和组装来实现所需的功能。

例如，振动台的驱动装置可以选择电动马达或液压系统。

广州西塔工程两个模拟地震振动台模型试验
梁丽敏;陈向东
【期刊名称】《广东土木与建筑》
【年(卷),期】2009(016)012
【摘要】针对广州珠江新城西塔项目(主体结构高度432m)进行了微粒混凝土及有机玻璃两种材料的模拟振动台模型试验,验证了该工程在弹性阶段、弹塑性阶段的动力特性及地震反应,两个试验相互时比验证,提供了很好的设计依据.
【总页数】5页(P7-10,6)
【作者】梁丽敏;陈向东
【作者单位】广州市设计院,广州,510600;恒大地产集团,广州,510060
【正文语种】中文
【相关文献】
1.两河口水电站高土石坝地震反应地震模拟振动台模型试验研究 [J], 陈宁;杨正权;袁林娟;刘小生;刘启旺;杨玉生
2.模拟地震振动台模型试验相关问题探究 [J], 张玉川;邬柳俊
3.非一致地震激励地下综合管廊振动台模型试验研究(Ⅲ)——数值模拟 [J], 蒋录珍;陈隽;李杰
4.猴子岩高面板堆石坝地震模拟振动台模型试验研究 [J], 杨正权;刘小生;刘启旺;陈宁;汪小刚;杨玉生;洪桂标
5.地铁车站接头结构振动台模型试验及地震响应的三维数值模拟 [J], 杨林德;王国波;郑永来;马险峰
因版权原因，仅展示原文概要，查看原文内容请购买。

多层房屋结构设计及地震模拟振动台试验计算书作品名称：作者：**钟海田黄东指导教师：南京工业大学2011年 11月 26日目录一、设计说明 (3)1、方案构思 (3)2、结构选型 (3)3、结构特色 (5)二、设计方案 (5)1、设计基本假定 (5)2、模型结构图 (6)3、材料用量 (8)三、结构设计计算 (8)1、梁刚度计算 (9)2、柱侧移刚度 (9)3、自振周期计算 (9)5、变形验算 (10)6、地震作用下框架的内力分析 (10)7、竖向荷载作用下框架内力计算 (13)四、参考文献 (14)一、设计说明根据竞赛规则要求，我们从模型制作的材料抗压特性，抗拉特性，单向简谐动载加载形式和静力加载大小要求等方面出发，结合节省材料，经济美观，承载力强等特点，采用比赛提供的木质材料，乳胶精心设计制作了结构模型，该模型为四层房屋的梁柱体系结构。

1、方案构思模型主要承受铁块引起的附加竖直荷载和较大的水平动载，竖直荷载较容易满足，水平动载对结构的刚度要求较高，同时要求结构有较强的抗剪能力。

并且构造需要满足设计大赛的一些规定。

楼层净高不小于10cm，底层净高不小于15cm，单层面积不小于200cm2, 模型总楼板面积在1000至1800平方厘米的范围内。

设计的总原则是：尽可能的利用细杆来提高柱子的承载力，并利用木材的抗拉性能，及抗压性能来抵抗荷载的作用，达到轻质高强的目的。

2、结构选型按设计要求，在楼面承受荷载情况下外加较大的震动荷载，考虑到模型应具备的稳定性及新颖性，我们选择了矩形截面的梯形框架，框架两面为梯形，两面矩形，并在矩形面设有柱间支撑，提高模型的水平抗剪力，从而抵抗动荷载的作用，并且利用十字型梁与柱子的刚性连接形成框架，使结构具有较好的整体性，以便承受较大的动力荷载。

在遵守原则的前提下，我们综合考虑各个因素设计的缘梦阁具有以下五个创意点：创意点一本方案四个立面，两个为梯形，两个为矩形，矩形面加设支撑。
