轴承座加⼯⼯艺轴承加⼯⼯艺题⽬：设计轴承座的机械加⼯⼯艺规程及机床夹具设计内容：1、绘制零件图（按1︰1的⽐例）1张2、绘制⽑坯图（按1︰1的⽐例） 1张3、填写零件机械加⼯⼯艺规程卡⽚ 1套包括：机械加⼯⼯艺过程卡⽚1套机械加⼯⼯序卡⽚1套4、机床夹具总体⽅案图 1张原始资料：零件图样1张；零件⽣产纲领为10000件⼀、零件的分析1.1 零件的作⽤轴承座是轴承和箱体的集合体,以便于应⽤,这样的好处是可以有更好的配合,更⽅便的使⽤,减少了使⽤⼚家的成本。

1.2 零件图样分析图1.1 零件图1）侧视图右侧⾯对基准C（φ30021.00+mm轴线）的垂直度公差为0.03mm。

2）俯视图上、下两侧⾯平⾏度公差为0.03mm。

3）主视图上平⾯对基准C（φ30021.00+mm轴线）的平⾏度公差为0.03mm。

4）主视图上平⾯平⾯度公差为0.008mm，只允许凹陷，不允许凸起。

5）铸造后⽑坯要进⾏时效处理。

6）未注明倒⾓×45°。

7）材料HT200。

1.3 零件的⼯艺分析零件的材料为HT200，灰铸铁⽣产⼯艺简单，铸造性能优良，但塑性较差、脆性⾼，不适合磨削为此以下是轴承座需要加⼯的表⾯以及加⼯表⾯之间的位置要求：l）φ30021.00+mm轴承孔可以⽤车床加⼯、也可以⽤铣床镗孔。

2）轴承孔两侧⾯⽤铣床加⼯，以便加⼯2mm×1mm槽。

(主要是为了减少应⼒集中)3）两个φ8022.00+mm定位销孔，与销要过渡配合，精度达到IT8，要先钻后铰才能达到要求。

4）侧视图右侧⾯对基准C（φ30021.00+mm轴线）的垂直度检查，可将⼯件⽤φ30mm⼼轴安装在偏摆仪上，再⽤百分表测⼯件右侧⾯，这时转动⼼轴，百分表最⼤与最⼩差值为垂直度偏差值。

5）主视图上平⾯对基准C（φ30021.00+mm轴线）的平⾏度检查，可将轴承座φ30021.00+mm孔穿⼊⼼轴，并⽤两块等⾼垫铁将主视图上平⾯垫起，这时⽤百分表分别测量⼼轴两端最⾼点，其差值即为平⾏度误差值。

课程设计任务书一、设计题目轴承座零件的机械加工工艺规程及工艺装备设计（钻13×17孔夹具设计）二、原始资料(1) 被加工零件的零件草图 1张(2) 生产类型: 50000件/年三、上交材料(1) 被加工工件的零件图 1张(2) 工件的毛坯图 1张(3) 机械加工工艺过程卡片 1张(4) 与所设计夹具对应那道工序的工序卡片 1张(5) 夹具装配图 1张(7) 课程设计说明书(7000-8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图 2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书 3天(5) 准备及答辩 2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。

优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。

在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。

在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。

在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。

在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。

在设计过程中勤奋好学精神不够。

摘要本次课程轴承座的加工工艺的规程，以及13×17孔工艺装备的设计，首先基本了解一下加工的零件，确定轴承座的生产类型，然后确定毛坯的种类和制造，然后拟定工艺路线，做出工艺卡片和工序卡片，加工余量和工序尺寸的确定和时间定额的确定，金属切削机床的选定，机床夹具的设计包括定位方案的设计和对刀及导向装置的设计，夹紧装置的设计，夹具体的设计，画出夹具装配图和夹具图确定过程。

工艺综合课程课程设计(论文) 题目: 轴承座的机械加工工艺规程及夹具设计生产纲领： 4000件生产类型：批量生产内容：1.产品零件图 1张2.产品毛坯图 1张3.夹具零件图 3张4.夹具装配图 1张5.机械加工工艺过程卡片 1张6.机械加工工序卡片 2张7．课程设计说明书 1份目录1 引言 (2)2 零件的分析 (3)2.1 零件的类型及功用 (3)2.2 零件的工艺分析 (3)2.2.1 分析零件的材质、热处理及机械加工工艺性 (4)2.2.2 选择毛坯的制造方式、初步确定毛坯形状 (4)2.3 定位基准的选择 (5)2.3.1 粗基准的选择 (5)2.3.2 精基准的选择 (5)2.4 表面加工方法的选择 (5)2.5零件加工工艺路线 (6)2.6选择设备和工艺装备 (6)3 机械加工余量、工序尺寸的确定 (8)4 切削用量及基本工时 (9)5 轴承座零件的铣床夹具设计 (14)5.1设计方案的讨论 (14)5.1.1初定夹具结构方案 (14)5.1.2 切削力及夹紧力的计算 (14)5.2 夹具体结构特点的论述 (15)5.3 夹具体主要技术条件及优缺点的分析 (15)5.4误差分析与计算 (15)5.5 轴承座零件的铣床专用夹具的总体设计 (16)6 小结 (17)7参考文献 (18)轴承座的机械加工工艺规程及夹具设计1 引言这个学期我们进行了《机械制造技术基础》课程的学习，对机床夹具及其设计有了一定的了解和掌握，并通过此次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。

在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。

2 零件的分析2.1 零件的类型及功用轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致，并且保持平衡；轴承座是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本。

轴承座的加工工艺设计要求：此轴承座是用于装夹轴承，例如对于一般机械像砂轮，对于它则不要特别高的精度，而对于精密机械，为了达到很好的使用性能，则必须要求有特别高的精度；于此，在这里我能针对一般机械来展开对轴承座的设计加工。

针对以上的要求我们来分析轴承座的技术要求，设计零件技术机械加工工艺规程。

填写工艺文件；设计机械加工工艺装备，设计机床专用夹具，总装图中某个主要零件的零件图零件其支撑作用，所以它为支撑类零件。

它一般是成对使用的，因此要求在装配轴承与轴时其同轴度要求较高。

设计进度要求：第一周：确定毕业设计题目第二周：设计大刚第三周：查阅文献、收集资料第四周：拟定设计大纲第五周：完成零件的设计要求及任务第六周：对设计进行完善、修改第七周：设计完成打印初稿第八周：整理文稿准备答辩指导教师（签名）—摘要轴承座是一种常见的安装轴承并支撑轴几轴上零件旋转的零件，他主要分为剖分式轴承座、滑动轴承座、滚动轴承座、带法兰的轴承座、外球面轴承座等本次毕业设计主要低级滑动轴承座，通过对轴承座原理及主要构成加工工艺进行分析，选出所用的材料，加工所用的刀具、夹具、机床，并且编写出一套工艺规程和工艺卡片，同时用AutoCAD会出工程图和装配图。

最后通过自己设计的工艺流程再对整个零件来加以考核，使其加工的零件能满足尺寸精度要求，并使综合成本降到最低，对于整个机械零件设计来说，工艺流程设计是核心，是整个零件加工的重中之重，为此在对零件加工设计是一定要以严谨的心态编制出最哟秀的工艺，来综合展现毕业设计的价值和一个学生的学习综合能力，并使其全面地有一个更好的认识与更美好的憧憬。

关键词：轴承座工艺分析原理工艺流程目录设计任务书.................................................................................. 错误！未定义书签。

1确定毛培的制造方法，初步确定毛培形状. (4)2 毛坯的铸造方法 (5)2.1、轴承座的造型 (5)3 零件的粗糙度及公差要求 (7)4 零件的工艺分析 (8)4.1零件的生产作用 (8)4.2零件的工艺分析 (8)5 工艺规程设计 (9)5.1基准的选择 (9)5.3制定工艺路线 (10)5.4、确定加工余量 (11)5.5、确定切削余量、基本工时（机动时间） (12)6 夹具设计 (21)6.1夹具设计的基本要求 (21)6.2工装夹具设计任务 (21)6.3工装夹具设计方案的确定 (22)6.4切削及夹紧力的计算 (23)6.5定位误差分析与计算 (24)6.6主要零件的设计说明 (25)6.7夹具的装配要求 (26)6.8工装夹具的使用说明 (26)6.9机床夹具的镗套元件 (26)7 总结 (28)8 致谢 (30)9 参考文献 (31)1确定毛坯的制造方法，初步确定毛坯形状1.1由于该零件的外形与结构工艺性，以及轴承座的作用，并且结合其生产类型为大批生产，所以应具备精度和生产率较高的毛坯制造方法，综合其因素选用HT200，并选用机器类型。

轴承座零件加工工艺规程及专用夹具摘要：本文是有关轴承座工艺规程的说明和机床夹具设计方法的具体阐述。

轴承座是变速器中的主要外部零件，其主要作用是实现变速器中的传动作用。

在设计轴承座机械加工工艺过程时要合理选择机床加工设备，专用夹具的设计以及相应的加工刀具，进给量，切削速度等用来提高加工精度，保证其加工质量。

关键词：机械加工、工艺规程、专用夹具、轴承座一、前言对于零件的工艺安排、夹具设计是机械加工行业都应掌握的最基本的知识。

这些内容对于机械加工起着致关重要的作用。

零件加工质量的好坏、成本的高低，都是这些内容的直接反映。

这次的设计主要内容是针对BW-150系列注浆泵（泥浆泵）中的轴承座零件。

整个加工过程中涉及到加工余量的控制、工艺路线的确定、机床夹具定位和夹紧装置的设计、机械加工刀具、缩短加工时间提高效率的方法以及专用夹具体的设计等内容。

通过这次设计对以往的经验进行总结，是对从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时发现自己在专业知识方面的不足，有针对性的学习其中的不足，为今后的工作打下一个良好的基础。

二、轴承座零件的工艺分析（一）轴承座零件图图1 零件实体图图2 零件ＣＡＤ图该图为BW-150系列注浆泵（泥浆泵）中的轴承座，通过对各部分零件的加工，最后组装成一台实用的泥浆泵，BW-150注浆泵是一种卧式三缸往复单作用活塞泵，可以换八种不同压力和流量，用于地质岩心钻探工程中向钻孔输送冲洗液（泥浆、清水、皂化液），适合1500米内小口径金刚石钻探配套，也可以用于中低压力、水泥浆灌注。

如下图所示：图3 泥浆泵（二）轴承座的工艺分析及生产类型的确定1、零件的作用该轴承座是用来支撑轴的部件，轴承安装于轴承座内，作为转动部件，上紧定螺丝，以达到内圈周向、轴向固定的目的，但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。

2、零件毛胚零件材料为HT150，铸件毛坯。

选用铸件尺寸公差等级为IT7，各加工面都有均匀的余量3mm，这对提高生产率，保证产品质量有帮助。

辽宁工程技术大学机械制造技术基础课程设计题目：承座加工工艺规程及镗削φ120孔专用夹具设计班级：机械10-3班姓名：指导教师：完成日期：2013/7/1一、设计题目设计轴承座加工工艺规程及镗削φ120孔专用夹具设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．绘制零件图1张2．毛坯图1张3．编制机械加工工艺过程综合卡片1套4．编制机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。

装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。

1张7．编写课程设计说明书（约5000-8000字）。

1份四、进度安排本课程设计要求在3周内完成。

1．第l～2天查资料，熟悉题目阶段。

2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。

3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。

4．第11～13天，完成夹具总装图的绘制。

5．第14～15天，零件图的绘制。

6．第16～18天，整理并完成设计说明书的编写。

7．第19天，完成图纸和说明书的输出打印。

8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要机械制造基础课程设计是我们学完了大学的机械制造基础课程、技术基础课以及大部分专业课之后进行的。

这是我们大学中进行的第二次的课程设计，每次课程设计对毕业设计有着很大的帮助这次设计的是轴承座，有零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡片各一张。

首先我们要熟悉零件，题目所给的零件是轴承座。

了解了轴承座的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。

然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。

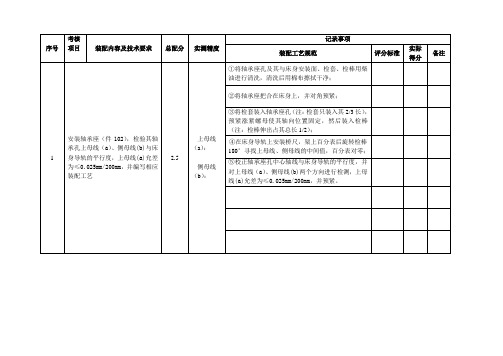

序号考核项目装配内容及技术要求总配分实测精度记录事项装配工艺规范评分标准实际得分备注1 安装轴承座（件102），检验其轴承孔上母线（a）、侧母线(b)与床身导轨的平行度，上母线(a)允差为≤0.025mm/200mm，并编写相应装配工艺2.5上母线（a）：侧母线（b）：①将轴承座孔及其与床身安装面、检套、检棒用柴油进行清洗，清洗后用棉布擦拭干净；②将轴承座把合在床身上，并对角预紧；③将检套装入轴承座孔（注：检套只装入其2/3长），预紧涨紧螺母使其轴向位置固定，然后装入检棒（注：检棒伸出占其总长1/2）；④在床身导轨上安装桥尺，架上百分表后旋转检棒180°寻找上母线、侧母线的中间值，百分表对零；⑤校正轴承座孔中心轴线与床身导轨的平行度，并对上母线（a）、侧母线(b)两个方向进行检测，上母线(a)允差为≤0.025mm/200mm，并预紧。

序号考核项目装配内容及技术要求总配分实测精度记录事项装配工艺规范评分标准实际得分备注2 检查并调整轴承座（件102），使其轴承孔中心与电机支撑座（件101）轴承孔的中心同轴，并保证电机支撑座（件101）轴承孔与轴承座（件102）的轴承孔的中心连线与床身导轨平行，在上母线（a）、侧母线(b)两个方向上检测，其上母线（a）允差为≤0.025mm，并编写相应装配工艺3上母线（a）：侧母线（b）：①将电机支撑座孔、检套、检棒用柴油进行清洗，清洗后用棉布擦拭干净；②将检套装入电机支撑座孔（注：检套只装入其2/3长），预紧涨紧螺母使其轴向位置固定，然后装入检棒（注：检棒伸出占其总长1/2）；；③将桥尺移至电机支撑座端，旋转检棒180°寻找上母线、侧母线的中间值，百分表对零；④校正电机支撑座（件101）轴承孔与轴承座（件102）的轴承孔的中心连线与床身导轨平行，并对上母线（a）、侧母线(b)两个方向进行检测，其上母线（a）允差为≤0.025mm序号考核项目装配内容及技术要求总配分实测精度记录事项装配工艺规范评分标准实际得分备注3 溜板箱（件105）预安装后预安装后（已经安装在床身上，内六角螺钉为松开状态，圆锥销已经取出），检验其滚珠丝杠螺母安装孔上母线（a）、侧母线(b)与床身导轨的平行度，侧母线(a)允差为≤0.025mm/200mm，并编写相应装配工艺3上母线（a）：侧母线（b）：①将滚珠丝杠螺母安装孔、检套、检棒用柴油进行清洗，清洗后用棉布擦拭干净；②将Z轴溜板箱安装在床鞍上，并进行预紧；③将检套装入滚珠丝杠螺母安装孔（注：检套只装入其2/3长），预紧涨紧螺母使其轴向位置固定，然后装入检棒（注：检棒伸出占其总长1/2）；；④将桥尺移至床身中段，旋转检棒180°寻找上母线、侧母线的中间值，百分表对零；⑤校正滚珠丝杠螺母安装孔中心轴线与床身导轨的平行度，并对上母线（a）、侧母线(b)两个方向进行检测，侧母线(a)允差为≤0.025mm/200mm序号考核项目装配内容及技术要求总配分实测精度记录事项装配工艺规范评分标准实际得分备注4 检查并调整溜板箱（件105），其滚珠丝杠螺母安装孔与电机支撑座（件101）轴承孔、轴承座（件102）的轴承孔的中心连线同轴，在上母线（a）、侧母线(b)两个方向检测，其侧母线(a)允差为≤0.025mmm，并编写相应装配工艺4.3上母线（a）：侧母线（b）：①将桥尺移至电机支撑座端，旋转检棒180°寻找上母线、侧母线的中间值，百分表对零②以电机支撑座（件101）轴承孔、轴承座（件102）的轴承孔的中心连线为基准，校正滚珠丝杠螺母安装孔相对中心连线同轴，在上母线（a）、侧母线(b)两个方向检测，其侧母线(a)允差为≤0.025mmm；③紧固51011溜板箱，装入定位销。

轴承座钻孔工序专用夹具设计作者：谭丽辉徐久君来源：《当代旅游（下旬）》2018年第05期摘要：轴承座是机器中常用的一个关键零部件，其加工质量直接影响到各传动轴的工作稳定性、使用寿命等，因此其加工精度要求较高。

本文针对轴承座自身特点对其钻孔工序所使用的专用夹具进行设计。

关键词：轴承座;钻孔;夹具在机床上加工工件时，为了使工件在该工序所加工的表面能达到规定的尺寸和位置公差要求，在开动机床进行加工之前，必须首先使工件占有一正确位置。

当工件定位后，为了避免在加工中受到切削力、重力等的作用而破坏定位，还应该用一定的机构或装置将工件加以固定。

那么，工件装夹是否正确、方便和可靠，将直接影响工件的加工质量、生产效率和操作安全。

在成批、大量生产中，工件的装夹是通过机床夹具来实现的。

机床夹具在生产中应用是十分广泛的[1-2]。

为了保证加工质量、提高劳动生产率、降低工人劳动强度，在轴承座加工过程中对有需要的钻孔工序进行专用夹具设计。

其重点内容是确定定位元件、选择夹紧方案和夹紧元件等，本文对钻孔工序的专用夹具进行设计并完成其建模。

一、轴承座简介轴承座位于轴承盖上部，固定轴承。

其主要作用是保证轴有足够的强度并能满足精度要求运转，稳定轴承及所连接的回转轴，确保轴和轴承内圈平稳回转，避免因承载回转引起的轴承扭动或跳动。

二、定位方案确定图1为轴承座零件图，由于4-M8螺纹孔与Φ60mm和左右端面均有位置度要求，所以选择Φ60mm孔的中心线为设计基准，右端面为定位基准。

三、定位误差计算根据图中可知：是一个钻空工序的工序简图，Φ60mm孔的中心线是设计基准，表面B是定位基准。

工件以Φ60mm孔的中心线定位，由于是间隙配合，圆孔中心线与削边销中心线不可能完全保持同轴。

工件孔：Φ60mm定位副的最小配合：基准间相互位置误差引起的定位误差：Δ位置=0.03mm;Δ不重合=0;Δ定位=0.04+0.03+ 0=0.07mm，由于位置误差为双向上，而尺寸误差为单向的，故定位误差应减去反向的误差：，故满足要求。

目录第一节课程设计任务书 (2)第二节轴承座的工艺分析及生产类型的确定 (3)第三节确定毛坯、绘制毛坯简图 (4)第四节拟定轴承座工艺路线 (5)第五节机床设备及工艺设备的选用 (8)第六节加工余量、工序尺寸和切削用量的确定 (8)第七节时间定额的计算 (12)第八节轴承座零件的铣床夹具设计 (13)第一节课程设计任务书一、课程设计内容设计课题：批量生产手柄零件机加工艺规程及其夹具设计设计零件：轴承座（参见图纸）；生产纲领：大批成批生产；1、总体要求1）能熟练地运用机械制造工艺学课程中的基本理论，以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧及合理安排工艺路线等问题，以保证零件的加工质量。

2）能完成基本的结构设计。

学生通过亲手设计夹具（或量具）的训练，获得根据被加工零件的加工要求，设计出高效、省力，既经济合理，又能保证加工质量的夹具的结构设计能力。

3）学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称及出处，并能够做到熟练运用。

4）按时完成规定的设计工作量2、零件图和毛坯图要求1）在分析产品零件图纸的基础上，完成零件图的绘制。

注意审查图纸的结构和技术要求。

2）根据产品零件图和给定的材料，设计产品毛坯制造结构及尺寸，完成毛坯图纸绘制。

3、工艺规程设计1）确定所有加工表面的加工方法（链）。

根据表面加工要求、零件结构，参照教材和工艺设计手册，形成合理的工艺路线。

注意生产纲领影响加工节拍、设备、加工工艺等诸方面的先进性。

工艺方案必须与指导教师审查，接收审查的方案中应该用工序简图表示加工方案。

2）完成给定格式的“机械加工工艺过程综合卡片”的填写。

4、专用机床夹具设计1）在审定工艺方案后经指导教师同意并指定某一工序的专用机床夹具（或装备）的设计。

2）夹具方案的设计。

夹具方案包括原理方案和结构方案。

夹具原理方案指根据六点定位原理审定工艺规程中确定的定位方案，并确定相应的定位元件，对于精加工工序要求计算定位误差判断方案的合理性；夹具结构方案根据加工要求参照相关的夹具图册（图例）设计。

安徽建筑工业学院毕业设计 (论文)专业机械设计制造及其自动化班级 XXX学生姓名 XXX学号 XXX课题轴承座零件机械加工工艺规程及专用夹具设计指导教师 XXX摘要本次设计是对轴承座件的加工工艺规程及一些工序的专用夹具设计。

轴承座的作用是支撑和固定轴承，当然也要承担轴上的载荷。

轴承座的主要加工表面是平面及孔。

由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。

所以本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。

基准选择以Φ32孔作为粗基准，以为轴承座底面作为精基准。

主要加工工序安排是先以Φ30孔为基准加工出底面，再以底面定位加工出工艺孔。

在后续工序中除个别工序外均用底面和工艺孔定位加工其他孔与平面。

关键词：轴承座；加工工艺；专用夹具ABSTRACTThis design is a special fixture designed for bearing parts of the process planning and process . The role of the bearing support and a fixed bearing , of course, have to bear the load axis. Known by the principles of process ,to ensure that the plane of the machining accuracy than to ensure the machining accuracy of the hole easily . This design follows the principle of the first surface after the hole . And hole plan a processing is clearly divided into roughing and finishing stages to ensure accuracy . The choce of baseline to Φ32Kong as a crude benchmark ,that bearing the underside as affine be nchmark .The main processing operations out of the underside of the arrangement is first Φ30 hole processing, re-to underside positioning process Kong .In addition to the individual processes in the subsequent processes are processing other holes with flat bottom and technical hole positioning .Keywords:bearing seat; processing; special fixtures.目录目录 (4)绪论............................................................. . (5)1零件的分析 (9)1.1零件的作用 (9)1.2零件的工艺分析 (9)1.2.1零件图 (9)1.2.2 加工表面及孔 (10)2 确定零件的生产类型 (10)2.1 零件的生产类型 (11)2.2 毛坯的确定 (11)2.2.1 毛坯的种类及制造方法 (11)2.2.2 确定铸件加工余量 (11)2.2.3 绘制毛坯图 (11)3 定位基准的选择 (12)3.1 选择粗基准 (12)3.2 选择精基准 (12)4 制定机械加工工艺路线 (12)4.1 确定各加工表面的加工方法 (12)4.2 拟定加工工艺路线 (13)5 机械加工余量，工序尺寸及公差的确定 (14)5.1 加工余量和工序尺寸的确定 (14)5.2 确定切削用量及时间定额 (14)6 夹具设计 (29)轴承座零件a机械加工工艺规程及专用夹具设计机械与电气工程学院机械设计制造及其自动化专业 08城建机械(2)班学号：08290070210 姓名：王怀成指导老师：魏常武绪论当今，各种现代化企业均拥有众多的数字控制设备，充分开发利用他们的功能，将对国民经济的发展发挥巨大的作用，高速化，高精密化的数控技术队数控机床的硬部件的刚性及定位精度等提出了跟高的要求，机床进给部件是整个轮廓和保证形位精度的关键和最基本的部分，数控机床对经给部件的要求体现在滚珠丝杠以及支撑部件上，不仅要对支撑滚珠丝杠的轴承提出特殊的要求，跟要对安装轴承的轴承座的定位精度，也就导致滚珠丝杆能否达到需要的安装精度，滚珠丝杆如果不能正确安装，必然导致轴承加速磨损，寿命降低。

公司机械加工工序卡片产品型号零（部）件图号共 12页产品名称零（部）件名称轴承座第 1 页车间工序号工序名称材料牌号金工 3 铣底平面HT200毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1设备名称设备型号设备编号同时加工件数卧式铣床X 52K 1夹具编号夹具名称切削液端面专用夹具工位器具编号工位器具名称工序工时准终单件0.15工步号工步内容工艺设备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 粗铣底平面专用夹具装夹，三面刃圆盘铣刀248 92.3 0.142 12 精铣底平面装用同上300 117.75 0.08 1 1排图排校底图号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期车间工序号工序名称材料牌号金工 4 钻φ9，φ13孔HT200毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z3025 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件0.14工步号工步内容工艺设备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 钻φ9 专用夹具装夹，直柄麻花钻630 19 1 0.2 1 0.092 锪φ13 专用夹具装夹,硬质合金带导柱直柄平底锪钻630 19 1 0.2 1 0.05排图排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期车间工序号工序名称材料牌号金工 5 铣主视图上平面及轴承孔左右侧面42mmHT200毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1设备名称设备型号设备编号同时加工件数卧式机床X61 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件0.3工步号工步内容工艺设备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 粗铣专用夹具装夹硬质合金铣刀255 100 0．098 2 12 精铣装夹同上300 117.75 0.08 1.0 1排图排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期车间工序号工序名称材料牌号金工 6 刨退刀槽HT200毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1设备名称设备型号设备编号同时加工件数牛头刨床B635 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件0.03工步号工步内容工艺设备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 刨退刀槽专用夹具装夹自制宽度为1mm的硬质合金刀600 0.94 1.5 2.0 12排图排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期车间工序号工序名称材料牌号金工7 铣四侧面HT200毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1设备名称设备型号设备编号同时加工件数卧式机床X61 X61 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件1工步号工步内容工艺设备主轴转速(r/min)切削速度(mm/s)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 粗铣轴承孔两侧边专用夹具装夹硬质合金刀255 100 0.098 2.0 1 0.352 精铣轴承孔两侧边装用同上300 117.75 0.08 1.0 1 0.35排图 3 粗铣轴承孔前后边装用同上255 100 0.098 2.0 1 0.154 精铣轴承孔前后边装用同上300 117.75 008 1.0 1 0.15排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称零（部）件名称轴承座第 6页车间工序号工序名称材料牌号金工8 钻，铰Φ8孔HT200 毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床Z3025 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件0.3工步号工步内容工艺设备主轴转速(r/min)切削速度(m/s)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 钻φ8孔专用夹具装夹直柄麻花钻500 14 0.36 0.2 1铰φ8孔专用夹具装夹硬质合金铰刀400 11 0.25 0.08 1排图排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称零（部）件名称轴承座第 7页车间工序号工序名称材料牌号金工9 钻Φ6油孔HT200 毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床Z3025 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件0.1工步号工步内容工艺设备主轴转速(r/min)切削速度(m/s)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 钻φ6油孔专用夹具装夹，高速钢麻花钻500 14 0.36 0.2 1排图排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称零（部）件名称轴承座第 8页车间工序号工序名称材料牌号金工10 钻Φ4油孔HT200 毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床Z3025 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件0.16工步号工步内容工艺设备主轴转速(r/min)切削速度(m/s)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 钻φ4油孔专用夹具装夹，硬质合金铰刀 500 11.9 0.25 0.04 1排图排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称零（部）件名称轴承座第9页车间工序号工序名称材料牌号金工11 扩φ30孔HT200 毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm 1 1 设备名称设备型号设备编号同时加工件数摇臂钻床Z3025 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件0.9工步号工步内容工艺设备主轴转速(r/min)切削速度(m/s)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 扩φ30孔专用夹具装夹，硬质合金锥柄扩孔钻50 4.4 1.6 0.2 1排图排校底图号装订号编制日期审核日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期公司机械加工工序卡片产品型号零（部）件图号共 12 页产品名称零（部）件名称轴承座第 10页车间工序号工序名称材料牌号金工12扩钻至φ29. 7粗铰至φ29.93精铰至φ30车φ35至尺寸HT200毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件66×77.2×104mm1 1设备名称设备型号设备编号同时加工件数摇臂钻床卧式车床Z3025CA61251夹具编号夹具名称切削液采用弯板式专用夹具装夹工件工位器具编号工位器具名称工序工时准终单件0.83工步号工步内容工艺设备主轴转速(r/min)切削速度(m/min)进给量(mm/r)背吃刀量mm进给次数工步工时机动辅助1 扩钻至φ29.7 采用弯板式专用夹具装夹工件，硬质合金钢扩孔钻92 10 1.1 0.2 1粗铰至φ29.93 硬质合金铰刀200 12 1.22 0.105 1 排图精铰至φ30 硬质合金铰刀200 14 0.5 0.035 1 车φ35孔至尺寸硬质合金镗刀1120 80 0.4 3.5 1标记处数更改文件号签字日期标记处数更改文件号签字日期。

机械加工工艺规程与机床夹具设计学院机械与汽车工程学院专业材料成型及操纵工程班级学号学生姓名指导教师一、设计任务1.设计课题：轴承座机械加工工艺规程设计加工M4螺纹专用夹具设计1.生产纲领：中批量生产3．设计要求：（1）零件毛坯图1张（2）机械加工工艺进程卡片1张（3）机械加工要紧工序的工序卡片1张（4）定位方案图1张（5）夹具装配图1张（6）夹具零件图1张（7）设计说明书1份二、设计说明书序言《机械制造工艺学》课程设计是学完了《机械制造工艺学》、《机床夹具设计》、《金属切削机床与刀具》等要紧课程，并进行了生产实习以后进行的一个实践性环节，是应用所学基础理论、专业知识与技术去分析和解决生产实际问题的一次综合训练。

我希望通过这次课程设计能巩固、扩大和强化自己所学到的理论知识与技术，提高自己设计计算、制图、编写技术文件的能力，学会正确利用技术资料、标准、手册等工具书，并在设计中培育自己理论联系实际、严肃认真的工作作风和独立工作能力，为以后进行毕业设计和毕业后从事技术工作打下一个良好的基础。

1、零件的分析1.1零件的作用：大伙儿都明白滑动轴承由轴承座、轴瓦（轴套）和润滑装置组成，轴承座的作用要紧起支撑作用，能够直接做在机械箱壁或机体上。

2，零件的工艺分析零件图：零件三维图如以下图所示：图1要紧技术要求：零件调质HB230~250、锐边倒钝，未注倒角×45°、表面做防锈处置（发蓝）。

加工表面及其要求：内孔的加工，表面粗糙度1)从零件图上可知要紧的加工难点在与Ø外圆与Ø22+为和它们之间同轴度（Ø）的要求。

2) 零件总长的要求保证尺寸18±，同时两头面的粗糙度为。

3) 大端外圆及×Ø33为自由公差，除保证尺寸在公差范围之内同时保证表面粗糙度即可。

4）保证4×Ø通孔的尺寸要求，其定位尺寸为自由公差只要知足要求即可，同时保证表面粗糙度。

台阶盲孔轴类零件根据图1所示的零件，制定数控车削加工工艺（单件小批量生产），所用机床为CK6136S 数控车床（FANUC 0i-TD数控系统）。

图1台阶盲孔轴类零件1．工艺分析该零件表面由内、外圆柱面、圆弧及外螺纹等表面组成，其中多个直径尺寸与轴向尺寸有较高的尺寸精度和表面粗糙度要求。

零件图尺寸标注完整，符合数控加工尺寸标注要求；轮廓描述清楚完整；零件材料为45钢，切削加工性能较好，无热处理和硬度要求。

通过上述分析，采取以下几点工艺措施：1）零件图上带公差的尺寸，因公差值较小，在编程时不必取其平均值，而取基本尺寸即可（其公差尺寸的保证主要是通过修改刀具半径值的方法来完成）。

2）左、右端面均为多个尺寸的设计基准，相应工序加工前，应该先将左、右端面车出来并钻好内孔的底孔。

3）零件加工时需左右掉头各装夹一次。

2.确定加工装备选用浙江凯达机床股份有限公司生产的SK6136S数控车，配置系统为FANUC 0imate-TD系统，配置标准三爪卡盘及卡盘钥匙，如图2所示。

图2 加工装备3．确定装夹方案采用三爪自动定心卡盘夹紧。

加工零件时，先用三爪卡盘夹持零件右端，加工左端φ50外圆、φ38和φ32内孔及圆弧。

掉头用三爪卡盘夹持零件左端φ50外圆，加工出右端全部尺寸。

4．确定加工顺序及走刀路线加工顺序的确定按由外到内、由粗到精、由近到远的原则确定，在一次装夹中尽可能加工出较多的工件表面。

由于该零件为单件生产，走刀路线设计不必考虑最短进给路线或最短空行程路线，编程时车削走刀路线沿零件轮廓顺序进行。

5．刀具选择将所选定的刀具参数填入数控加工刀具卡片中，以便于编程和操作管理。

6．切削用量选择根据被加工表面质量要求、刀具材料和工件材料，参考切削用量手册或有关资料选取切削速度与每转进给量，计算结果填入工序卡中。

背吃刀量的选择因粗、精加工而有所不同。

粗加工时，在工艺系统刚性和机床功率允许的情况下，尽可能取较大的背吃刀量，以减少进给次数；精加工时，为保证零件表面粗糙度要求，背吃刀量一般取0.l~0.4 mm较为合适。
