《钢筋混凝土教案》课件一、教学目标1. 让学生了解钢筋混凝土的基本概念、组成和特点。
2. 使学生掌握钢筋混凝土结构的设计原理和计算方法。
3. 培养学生运用钢筋混凝土知识解决实际工程问题的能力。
二、教学内容1. 钢筋混凝土的基本概念：钢筋、混凝土、钢筋混凝土结构。
2. 钢筋混凝土的组成：钢筋、混凝土、钢筋混凝土构件。
3. 钢筋混凝土的特点：力学性能、耐久性、适用范围。
4. 钢筋混凝土结构的设计原理：承载力计算、变形计算、稳定性计算。
5. 钢筋混凝土结构的计算方法：力学方法、数值方法、简化方法。
三、教学方法1. 采用多媒体课件进行讲解，结合实物图片和工程案例，增强学生对钢筋混凝土结构的认识。
2. 利用动画和视频演示钢筋混凝土结构的受力过程，帮助学生理解其工作原理。
3. 开展小组讨论，让学生分享钢筋混凝土结构设计和计算的经验，提高学生的实际应用能力。
4. 布置课后习题，巩固所学知识，培养学生的实际工程实践能力。
四、教学准备1. 多媒体课件、教学素材（图片、动画、视频等）。
2. 钢筋混凝土结构设计软件或工具。
3. 课后习题及答案。
五、教学过程1. 导入：通过展示钢筋混凝土结构的工程案例，引发学生对钢筋混凝土的兴趣。
2. 讲解钢筋混凝土的基本概念、组成和特点，让学生了解钢筋混凝土结构的基础知识。
3. 讲解钢筋混凝土结构的设计原理和计算方法，引导学生掌握钢筋混凝土结构的设计方法。
4. 利用钢筋混凝土结构设计软件或工具，进行实际工程案例的设计演示，让学生学会运用所学知识解决实际问题。
5. 开展小组讨论，让学生分享钢筋混凝土结构设计和计算的经验，提高学生的实际应用能力。
6. 布置课后习题，巩固所学知识，培养学生的实际工程实践能力。
教学反思：在教学过程中，关注学生的学习反馈，根据学生的实际情况调整教学内容和教学方法。
通过实际工程案例和小组讨论，提高学生的实际应用能力。
在课后习题的布置上，注重难易程度的把握，使学生在巩固知识的不断提高自己的实际工程实践能力。
一、教学目标：1. 让学生了解钢筋混凝土的基本概念、组成和特点。
2. 使学生掌握钢筋混凝土结构的设计原理和计算方法。
3. 培养学生运用钢筋混凝土知识解决实际工程问题的能力。
二、教学内容：1. 钢筋混凝土的基本概念1.1 钢筋混凝土的定义1.2 钢筋混凝土的组成1.3 钢筋混凝土的特点2. 钢筋混凝土结构的受力分析2.1 简支梁受力分析2.2 连续梁受力分析2.3 框架结构受力分析3. 钢筋混凝土设计原理3.1 设计依据3.2 设计步骤3.3 设计注意事项4. 钢筋混凝土计算方法4.1 钢筋计算4.2 混凝土计算4.3 钢筋混凝土构件尺寸计算5.1 施工准备5.2 钢筋加工与安装5.3 混凝土浇筑与养护三、教学方法：1. 采用多媒体课件进行教学，结合图片、实例和动画，增强学生的直观感受。
2. 采用案例分析法，让学生通过实际工程案例，掌握钢筋混凝土结构的设计和计算方法。
3. 开展小组讨论，培养学生团队合作精神和解决问题的能力。
4. 安排课堂练习，及时检验学生对知识的掌握程度。
四、教学资源：1. 多媒体课件2. 钢筋混凝土结构设计软件3. 实际工程案例资料4. 钢筋混凝土构件图片五、教学评价：1. 课堂提问：检查学生对钢筋混凝土基本概念的理解。
2. 课堂练习：评估学生对钢筋混凝土结构和计算方法的掌握程度。
3. 小组讨论：评价学生在团队合作中解决问题的能力。
4. 课程设计：检验学生运用钢筋混凝土知识解决实际工程问题的能力。
六、教学重点与难点：重点：1. 钢筋混凝土的基本概念及其组成。
2. 钢筋混凝土结构的受力分析。
3. 钢筋混凝土设计原理与计算方法。
4. 钢筋混凝土施工技术要点。
难点：1. 钢筋混凝土结构受力分析中的复杂情况。
2. 钢筋混凝土设计原理中的具体计算方法。
3. 钢筋混凝土施工技术中的细节处理。
七、教学安排：1. 课时：共计40课时，每课时45分钟。
2. 授课计划：第1-8课时：介绍钢筋混凝土的基本概念和组成。

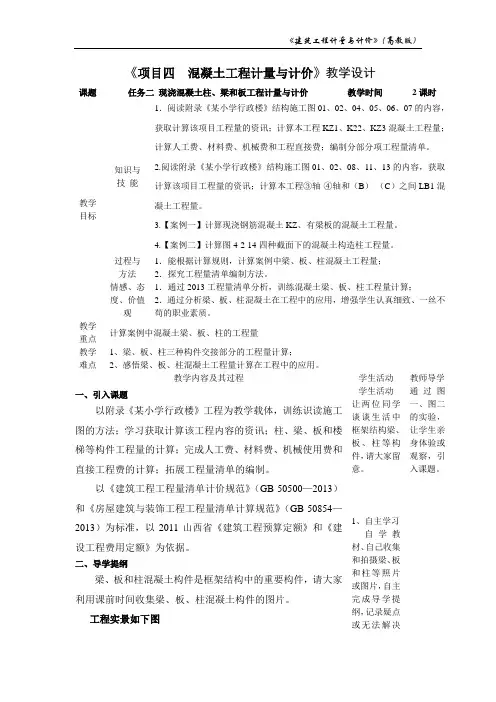

《项目四混凝土工程计量与计价》教学设计课题任务二现浇混凝土柱、梁和板工程计量与计价教学时间2课时教学目标知识与技能1．阅读附录《某小学行政楼》结构施工图01、02、04、05、06、07的内容，获取计算该项目工程量的资讯；计算本工程KZ1、K22、KZ3混凝土工程量；计算人工费、材料费、机械费和工程直接费；编制分部分项工程量清单。
2.阅读附录《某小学行政楼》结构施工图01、02、08、11、13的内容，获取计算该项目工程量的资讯；计算本工程③轴-④轴和（B）-（C）之间LB1混凝土工程量。
3.【案例一】计算现浇钢筋混凝土KZ、有梁板的混凝土工程量。
4.【案例二】计算图4-2-14四种截面下的混凝土构造柱工程量。
过程与方法1．能根据计算规则，计算案例中梁、板、柱混凝土工程量；2．探究工程量清单编制方法。
情感、态度、价值观1．通过2013工程量清单分析，训练混凝土梁、板、柱工程量计算；2．通过分析梁、板、柱混凝土在工程中的应用，增强学生认真细致、一丝不苟的职业素质。
教学重点计算案例中混凝土梁、板、柱的工程量教学难点1、梁、板、柱三种构件交接部分的工程量计算；2、感悟梁、板、柱混凝土工程量计算在工程中的应用。
教学内容及其过程学生活动教师导学一、引入课题以附录《某小学行政楼》工程为教学载体，训练识读施工图的方法；学习获取计算该工程内容的资讯；柱、梁、板和楼梯等构件工程量的计算；完成人工费、材料费、机械使用费和直接工程费的计算；拓展工程量清单的编制。
以《建筑工程工程量清单计价规范》（GB 50500—2013）和《房屋建筑与装饰工程工程量清单计算规范》（GB 50854—2013）为标准，以2011山西省《建筑工程预算定额》和《建设工程费用定额》为依据。
二、导学提纲梁、板和柱混凝土构件是框架结构中的重要构件，请大家利用课前时间收集梁、板、柱混凝土构件的图片。
工程实景如下图学生活动让两位同学谈谈生活中框架结构梁、板、柱等构件，请大家留意。
混凝土工计算题1、某混凝土经试拌调整后，得配合比为1：2.20：4.40，W/C=0.6，已知ρc=3.10g/，ρ′s=2.60g/,ρ′g=2.65g/。
求1m3混凝土各材料用量。
解：通过绝对体积法计算出m c【绝对体积法：该法认为混凝土材料的1m3体积等于水泥、砂、石和水四种材料的绝对体积和含空气体积之和C/ρc+S/ρs +G/ρg+W/ρw+0.01α=1】由W/C=0.6C：S：G=1：2.20：4.40得出m w=0.6m c、m s=2.2 m c、m g=4.4 m c再由C/ρc+S/ρs +G/ρg+W/ρw+0.01α=1；α=0.01；得出m c=292㎏-295*0.01=295-2.95=292.05kg m w=175㎏m s=642㎏m g=1285㎏即1m3混凝土各材料用量为m c292.05kg m w=175㎏m s=642㎏m g=1285㎏答：1m3混凝土各材料用量是2、混凝土计算配合比为1：2.13：4.31，W/C=0.58，在试拌调整时，增加10％的水泥浆用量。
求(1)该混凝土的基准配合比；(2)若已知以基准配合比配制的混凝土水泥用量为320kg，求1方没混凝土中其它材料用量已知：混凝土计算配合比C o：S o:G o=1：2.13:4.31 W/C=0.58解：由W/C=0.58 增加10%的水泥用量得出混凝土的基准配合比C j:S j:G j=1×(1+10%):2.13:4.31=1:1.94:3.92由C j=320㎏得出S j=1.94×320㎏=621㎏G j=1254㎏即混凝土的基准配合比为1:1.94:3.921m3混凝土中其它材料用量为水泥320㎏、砂 621㎏、石1254㎏水…3、已知混凝土的实验室配合比为1：2.40：4.10，W/C=0.6，1混凝土的用水量 W=180。
施工现场砂子含水率3％，石子含水率1％。
求：(1)混凝土的施工配合比。
(2)每拌100kg水泥时，各材料的用量。
已知：W/C=0.6 W=180㎏C：S：G=1：2.4：:4.1解：由W/C=0.6 W=180㎏得出C=300㎏即C′=C=300㎏S′=2.4C(1+a%)=2.4×300×（1+3%）=742㎏、G′=4.1C(1+b%)=4.1×300×（1+1%）=1242㎏W′= W－S′a%－G′b%=146㎏4、水泥标号为425号，其富余系数为1.13。
石子采用碎石，其材料系数A=0.46,B=0.07。
试计算配制C25混凝土的水灰比。
(σ=5.0Mpa解：fce =fce·k·rc=42.5×1.13=48 MPa f c u·o=f cu·k+1.645σ=25×1.645×5=33.2MPaw/c=A f ce/（f c u·o+AB f ce）=0.46×48/（33.2+0.46×0.07×48）=0.64即水灰比0.645、己确定混凝土的初步配合比，取15升进行试配。
水泥为4.6Kg，砂为9.9Kg，石子为19Kg，水为2.7Kg，经测定和易性合格。
此时实测的混凝土体积密度为2450Kg/m3，试计算该混凝土的配合比（即基准配合比）解：K j=ρoh/m cb=2450/(4.6+9.9+19+2.7)=67.68C j= K j·m c=311㎏、 W j=183㎏、 S j=670㎏、 G j=1286㎏混凝土的配合比…….6、某单位采用525号普通硅酸盐水泥及碎石配制混凝土，其试验室配合比为：水泥336Kg、水165Kg、砂660Kg、石子1248Kg。
问该混凝土能否满足C30的需求？（标准差σ=5.0MPa，强度系数A=0.46,B=0.07）解：C30情况下的试配强度f cu·o =fcu·k+1.645σ=30+1.645×5 =38.2MPa配制的强度为 fcu =Afce·c·(C/W－B)=0.46×52.5×(336/165-B)=47.49MPa因 47.49MPa ＞38.2MPa所以可以满足 C30的需求7、某混凝土配合比设计中，已知单位用水量为180kg水灰比0.7，砂率35%，按重量法计算水泥、砂、石子用量及、某混凝土配合比设计中，已知单位用水量为180kg，水灰比0.7，砂率35%，按重量法计算水泥、砂、石子用量及配合比。
解：1、已知单位用水量为180kg，水灰比0.72、计算每立方米混凝土水泥用量；用水量水灰=180/0.7=257kg/m3核验水泥用量是否符合耐久性允许最小水泥用量260kg/m3,计算得水泥用量257kg/m3小于不符合规定，水泥用应取260kg/m3 3、选用砂率=35 ％8、计算每立方米混凝土砂、石用量，按重量法计算；已知每立方米混凝土用水量=180kg/m3，水泥用量=260kg/m3，砂率=35 ％，假定混凝土拌合物2400kg/m3260+G+S+180=2400 S/（G+S）=0.35G+S=2400-260-180=1960kg/m3S=(G+S)*0.35=1960*0.35=686kg/m3G=(G+S)-S=1960-686=1274kg/m3按重量法计算得到的理论配合比如下；水泥260kg砂686kg碎石1274kg水180kg配合比；1：2.64:4.9:0.699、根据已知条件计算配合比：P.O42.5水泥（水泥富余系数Yc=1.1;砂率SP为37%；用水量为190Kg/m3;标准差σ取4.5MPa，细骨料含水率为3.1%；粗骨料含水率为0.6%）工地需要配置强度等级为C35的混凝土，求工地每方混凝土的水：水泥：细骨料：粗骨料用量理论配合比及施工配合比。
解：据题意已知条件计算C35混凝土理论配合比；(1)、水灰比计算：混凝土配制强度=35+1.645*标准差4.5=42.4回归系数；a b根据石子品种查表得碎石a =0.46 ,b=0.07水泥实际强度=42.5*1.1=46.75W/C=0.46*46.75/(42.4+0.46*0.07*46.75)=0.49(2)、计算每立方米混凝土水泥用量；用水量=190/0.49=388kg/m/水灰比3核验水泥用量是否符合耐久性允许最小水泥用量260kg/m3,计算得水泥用量388kg/m3大于规定符合(3)、选用砂率=37 ％4、计算每立方米混凝土砂、石用量，按重量法计算；已知每立方米混凝土用水量=190kg/m3，水泥用量=388kg/m3，砂率=37 ％，假定混凝土拌合物2400kg/m3388+G+S+190=2400S/（G+S）=0.37G+S=2400-388-190=1822kg/m3S=(G+S)*0.37=1822*0.37=674kg/m3G=(G+S)-S=1822-674=1148kg/m3（4）按重量法计算得到的理论配合比如下；水泥388kg 水190kg 砂674kg 碎石1148kg10、理论配合比=1：1.74:2.96:0.49 5、根据细骨料含水率为3.1%；粗骨料含水率为0.6%调整施工配合比；水泥388kg 砂674+（674*3.1%）=695kg 碎石1148+（1148*0.6%）=1155kg 190-（674*3.1%+1148*0.6%）=162kg 施工配合比=1：1.79:2.98:0.41811、、已知水泥强度等级的富余系数为1.13，混凝土强度等级标准差为3MPa，用碎石、中砂、42.5普通硅酸盐水泥拌制C35混凝土，查规程拟定单位用水量为180kg，又知回归系数为aa=0.46、ab=0.07，则单位水泥用量为（）。
A．371.13kg B．365.18kg C.338.35kg D.328.16kg列连立式再算了一下：f(cu,o)=35+1.645*3=39.935(MPa)# O& P w4 E# t/ |C=180(39.935+0.46*0.07*42.5*1.13)/ (0.46*42.5*1.13) =337.99kg计算没有错，答案果断地选C。
理由：其一，单选题有一个原则就是选最接近的答案，尤其是计算题，很可能因小数点位的取舍产生细微偏差，判断公式没用错，计算也没错（考试中最多个别题验算一遍），便可大胆选择；其二，实际中，计算值与参考值稍有差别的情况下也是将用灰量略选大一点。
配合比。
解：已知单位用水量为180kg，水灰比0.7 2、计算每立方米混凝土水泥用量；用水量水灰=180/0.7=257kg/m3核验水泥用量是否符合耐久性允许最小水泥用量260kg/m3,计算得水泥用量257kg/m3小于不符合规定，水泥用应取260kg/m3 、选用砂率=35 ％4、计算每立方米混凝土砂、石用量，按重量法计算；已知每立方米混凝土用水量=180kg/m3，水泥用量=260kg/m3，砂率=35 ％，假定混凝土拌合物2400kg/m3260+G+S+180=2400 S/（G+S）=0.35G+S=2400-260-180=1960kg/m3S=(G+S)*0.35=1960*0.35=686kg/m3G=(G+S)-S=1960-686=1274kg/m3按重量法计算得到的理论配合比如下；水泥260kg 砂686kg 碎石1274kg 水180kg配合比；1：2.64:4.9:0.6912、根据已知条件计算配合比：P.O42.5水泥（水泥富余系数Yc=1.1;砂率SP为37%；用水量为190Kg/m3;标准差σ取4.5MPa，细骨料含水率为3.1%；粗骨料含水率为0.6%）工地需要配置强度等级为C35的混凝土，求工地每方混凝土的水：水泥：细骨料：粗骨料用量理论配合比及施工配合比。
解：据题意已知条件计算C35混凝土理论配合比；（1）、水灰比计算：混凝土配制强度=35+1.645*标准差4.5=42.4回归系数；a b根据石子品种查表得碎石a =0.46 ,b=0.07水泥实际强度=42.5*1.1=46.75W/C=0.46*46.75/(42.4+0.46*0.07*46.75)=0.49（2）、计算每立方米混凝土水泥用量；用水量/水灰比=190/0.49=388kg/m3核验水泥用量是否符合耐久性允许最小水泥用量260kg/m3,计算得水泥用量388kg/m3大于规定符合（3）、选用砂率=37 ％（4）、计算每立方米混凝土砂、石用量，按重量法计算；13已知每立方米混凝土用水量=190kg/m3，水泥用量=388kg/m3，砂率=37 ％，假定混凝土拌合物2400kg/m3 、细骨料含水率为3.1%；粗骨料含水率为0.6%。
