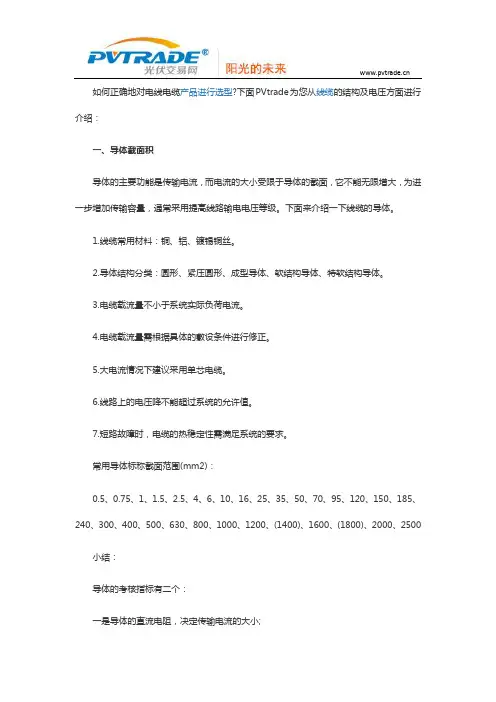

如何正确地对电线电缆产品进行选型?下面PVtrade为您从线缆的结构及电压方面进行介绍：一、导体截面积导体的主要功能是传输电流，而电流的大小受限于导体的截面，它不能无限增大，为进一步增加传输容量，通常采用提高线路输电电压等级。

下面来介绍一下线缆的导体。

1.线缆常用材料：铜、铝、镀锡铜丝。

2.导体结构分类：圆形、紧压圆形、成型导体、软结构导体、特软结构导体。

3.电缆载流量不小于系统实际负荷电流。

4.电缆载流量需根据具体的敷设条件进行修正。

5.大电流情况下建议采用单芯电缆。

6.线路上的电压降不能超过系统的允许值。

7.短路故障时，电缆的热稳定性需满足系统的要求。

常用导体标称截面范围(mm2)：0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、(1400)、1600、(1800)、2000、2500 小结：导体的考核指标有二个：一是导体的直流电阻，决定传输电流的大小;二是导体单丝根数的多少，决定电缆的弯曲性能。

GB/T 3956-2008二、电缆的电压等级电压的表示方式--U0/U(Um )U0--电缆设计用的导体对地或者金属屏蔽之间的额定工频电压。

U—电缆设计用的导体之间的额定工频电压。

Um —设备可承受的“最高系统电压”的最大值。

我国电力系统常用电压等级的分类：1.低压系统—0.6/1kV及以下2.中压系统—6-35kV3.高压系统—66及110kV4.超高压系统—220kV及以上电缆产品电压等级的选择要等于或高于其所匹配电网的电压等级。

中压系统电压等级分类情况：3.6/6(7.2)kV6/6(7.2)、6/10(12)kV8.7/10(12)、8.7/15(17.5)kV12/20(24)kV、18/30(36)kV21/35(40.5)kV 、26/35(40.5)kV电缆的额定电压应适合电缆所在系统的运行条件。

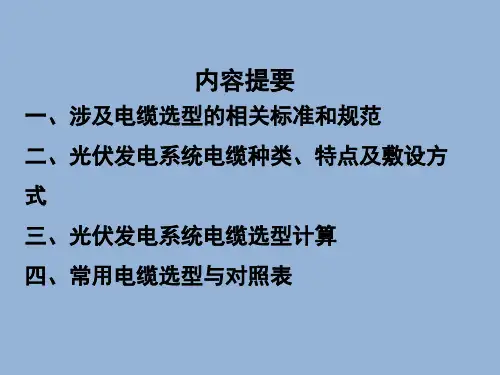

•光伏发电系统电缆选型内容提要一、涉及电缆选型的相关标准和规范二、光伏发电系统电缆种类、特点及敷设方式三、光伏发电系统电缆选型计算一、涉及电缆选型的相关标准和规范DL /T 5044-2004中华人民共和国电力行业标准A选用多芯电缆时，其允许载流量可按同截面单芯电缆数值计算。

＞由直流柜引出的控制线、信号线应选择铜芯电缆。

其压降不应大于直流系统标称电压的5%。

＞直流电缆的选择和敷设应符合GB 50217中有关的规定。

GB 50217电力工程电缆设计规范A直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。

〉高温（100。

C以上）或低温（-20。

C以下）场所不宜用聚氯乙烯绝缘电缆。

A直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。

〉最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。

〉确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月曰最高温度的平均值。

>电缆路径的选择应符合下列规定>(1)避免电缆遭受机械性外力、过热、腐蚀等危害。

>(2)满足安全要求条件下使电缆较短。

>(3)便于敷设、维护。

>(4)避开将要挖掘施工的地方〉电缆在任何敷设方式及其全部路径条件的上下左右改变部件，都应满足电缆允许弯曲半径要求。

、光伏发电系统电缆种类、特点及敷设方光伏发电系统电缆种类主要有: 光伏专用电缆动力电缆控制电缆通信电缆射频电缆光伏专用电缆：PV1-F l*4mm2A组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1 *4mm20A特点：光伏电缆，结构简单，其使用的聚烯坯绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用, 具备一定的机械强度。

A敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。

动力电缆：ZRC-YJV22>钢带铠装阻燃交联电缆ZRC-YJV22 T泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。

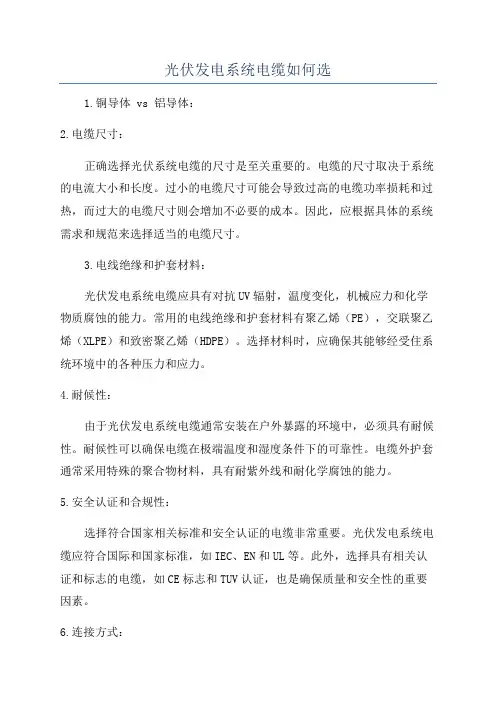

光伏发电系统电缆如何选
1.铜导体 vs 铝导体：
2.电缆尺寸：
正确选择光伏系统电缆的尺寸是至关重要的。

电缆的尺寸取决于系统的电流大小和长度。

过小的电缆尺寸可能会导致过高的电缆功率损耗和过热，而过大的电缆尺寸则会增加不必要的成本。

因此，应根据具体的系统需求和规范来选择适当的电缆尺寸。

3.电线绝缘和护套材料：
光伏发电系统电缆应具有对抗UV辐射，温度变化，机械应力和化学物质腐蚀的能力。

常用的电线绝缘和护套材料有聚乙烯（PE），交联聚乙烯（XLPE）和致密聚乙烯（HDPE）。

选择材料时，应确保其能够经受住系统环境中的各种压力和应力。

4.耐候性：
由于光伏发电系统电缆通常安装在户外暴露的环境中，必须具有耐候性。

耐候性可以确保电缆在极端温度和湿度条件下的可靠性。

电缆外护套通常采用特殊的聚合物材料，具有耐紫外线和耐化学腐蚀的能力。

5.安全认证和合规性：
选择符合国家相关标准和安全认证的电缆非常重要。

光伏发电系统电缆应符合国际和国家标准，如IEC、EN和UL等。

此外，选择具有相关认证和标志的电缆，如CE标志和TUV认证，也是确保质量和安全性的重要因素。

6.连接方式：
7.预留寿命和维护：
综上所述，光伏发电系统电缆的选择应根据具体的系统需求来进行，包括导体材料、尺寸、绝缘和护套材料、耐候性、安全认证和合规性、连接方式、预留寿命和维护。

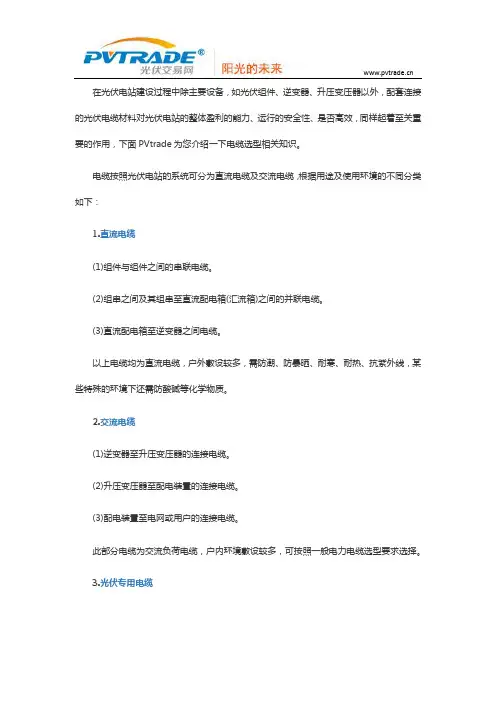

在光伏电站建设过程中除主要设备，如光伏组件、逆变器、升压变压器以外，配套连接的光伏电缆材料对光伏电站的整体盈利的能力、运行的安全性、是否高效，同样起着至关重要的作用，下面PVtrade为您介绍一下电缆选型相关知识。

电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：1.直流电缆(1)组件与组件之间的串联电缆。

(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

(3)直流配电箱至逆变器之间电缆。

以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。

2.交流电缆(1)逆变器至升压变压器的连接电缆。

(2)升压变压器至配电装置的连接电缆。

(3)配电装置至电网或用户的连接电缆。

此部分电缆为交流负荷电缆，户内环境敷设较多，可按照一般电力电缆选型要求选择。

3.光伏专用电缆光伏电站中大量的直流电缆需户外敷设，环境条件恶劣，其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。

普通材质电缆在该种环境下长期使用，将导致电缆护套易碎，甚至会分解电缆绝缘层。

这些情况会直接损坏电缆系统，同时也会增大电缆短路的风险，从中长期看，发生火灾或人员伤害的可能性也更高，大大影响系统的使用寿命。

因此，在光伏电站中使用光伏专用电缆和部件是非常有必要的。

随着光伏产业的不断发展，光伏配套部件市场逐步形成，就电缆而言，已开发出了多种规格的光伏专业电缆产品。

近期研制开发的电子束交叉链接电缆，额定温度为120℃，可抵御恶劣气候环境和经受机械冲击。

又如RADOX电缆是根据国际标准IEC216研制的一种太阳能专用电缆，在户外环境下，使用寿命是橡胶电缆的8倍，是PVC电缆的32倍。

光伏专用电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性，而且能承受更大范围的温度变化(例如：从-40～125℃)。

在欧洲，技术人员通过测试，屋顶上可测得出的温度值高达100～110℃。
