当前位置：文档之家 › 一种具有多孔结构的玻璃纤维骨架分子筛纸及其制备方法_CN109647328A

一种具有多孔结构的玻璃纤维骨架分子筛纸及其制备方法_CN109647328A

  • 格式：pdf
  • 大小：398.46 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

【CN109647028A】玻璃纤维烧结滤筒及其制备方法【专利】

【CN109647028A】玻璃纤维烧结滤筒及其制备方法【专利】

权利要求书1页 说明书3页
CN 109647028 A
CN 109647028 A
权 利 要 求 书
1/1 页
1 .一种玻璃纤维烧结滤筒的制备方法，其特征在于，所述方法包括如下步骤： (1)将直径为0 .6-1 .5μm的无碱玻璃纤维棉加入分散器中进行打浆分散，获得浆料，加 水调节至所述浆料的质量浓度为3-6‰，pH值为3-4，继续分散至形成均匀的白色悬浮液； (2) 将外设圆 筒状金 属网的 抽滤器置于步骤 (1) 中的白 色悬浮液中 进行 抽滤至所述白 色悬浮液中无碱玻璃纤维吸附在所述圆筒状金属网表面，形成湿滤筒； (3) 将步骤 (2) 中获得的 湿滤筒套在阳模上 ，然后放入阴模内 在104-106℃下 加热挤压 定型，获得含水量为25-30％的半干滤筒； (4)将步骤(3)中获得的干滤筒于500-550℃下干燥2-4h，制得玻璃纤维烧结滤筒。 2 .如权利要求1所述的 方法 ，其特征在于 ，步骤 (1) 中 ，所述打浆分散的时间为2030min。 3 .如权利要求1所述的方法，其特征在于，步骤(1)中，所述打浆分散时打浆度为40-49 ° SR。 4 .如权利要求1所述的方法，其特征在于，步骤(2)中，所述金属网的目数为80-100目。 5 .如权利要求4所述的方法，其特征在于，所述金属网为铜丝网或不锈钢网中的一种。 6 .如权利要求1所述的方法，其特征在于，步骤(2)中，所述抽滤时，抽滤器内的负压为 所述抽滤器能提供最大负压的60-80％。 7 .由权利要求1-6任一项所述的方法制备的玻璃纤维烧结滤筒。
法 ，属于玻璃纤维材料技术领域 ，该方法中主要 利用外设圆筒状金属网的抽滤器，通过抽滤制得 湿滤筒，然后利用阳模和阴模对制得的湿滤筒进 行热压定型，最后通过干燥制得玻璃纤维烧结滤 筒。该玻璃纤维烧结滤筒具有化学性能稳定、耐 高温 、抗腐蚀 、容尘量高 、过滤性能良 好等特点 ， 被广泛用于工业、农业、国防、科研等领域的过滤 系统 ，且各领域对其需求日益 增加。且其 制备方 法简单，易操作，成本低，适合工业化生产。

多孔有机骨架材料及其制备方法[发明专利]

多孔有机骨架材料及其制备方法[发明专利]

专利名称：多孔有机骨架材料及其制备方法专利类型：发明专利
发明人：贲腾,崔岩,裘式纶
申请号：CN201010261467.3
申请日：20100818
公开号：CN102372850A
公开日：
20120314
专利内容由知识产权出版社提供
摘要：本发明公开以芳基叔胺为基元的新型多孔有机骨架材料及其制备方法，具体公开一种具有式[1]重复结构单元的多孔有机骨架材料及其制备方法，其中，R为：数字1～10所标示的位置为C、N 或CH，或H被甲基、乙基、胺基、羧基、甲氧基、羟基或酯基所取代的CH；字母a、b所表示的位置为C或N，或B；n为大于等于1的整数。

本发明的多孔有机骨架材料可以用于具有多孔性和良好热稳定性的同时，还具有良好的导电性，可应用于太阳能电池、电致变色原件和电磁波屏蔽等领域。

申请人：珠海市吉林大学无机合成与制备化学重点实验室
地址：519041 广东省珠海市金湾区吉林大学珠海学院
国籍：CN
代理机构：珠海智专专利商标代理有限公司
代理人：纪绍梅
更多信息请下载全文后查看。

一种多孔分子筛复合材料及其制备方法[发明专利]

一种多孔分子筛复合材料及其制备方法[发明专利]

(10)申请公布号(43)申请公布日 (21)申请号 201310443560.X(22)申请日 2013.09.26B01J 29/08(2006.01)B01J 35/10(2006.01)B01J 20/18(2006.01)B01J 20/30(2006.01)(71)申请人湖南理工学院地址414000 湖南省岳阳市奇家岭学院路439号(72)发明人郑淑琴 唐课文 易健民 张建策任劭 朱政斌(54)发明名称一种多孔分子筛复合材料及其制备方法(57)摘要本发明提供一种多孔分子筛复合材料及其制备方法，以膨润土、高岭土和/或氧化铝（或氧化铝的前身物）为原料，其特征在于以下步骤：A 、将膨润土加水搅拌均匀制成浆液，用酸将浆液终点pH 值调至2.0~5.0，反应温度40~80℃，反应时间30~90min ，过滤除去母液后，滤料用去离子水洗涤，得到改性膨润土；B 、将步骤A 得到的改性膨润土、高岭土和/或氧化铝（或氧化铝的前身物）加水搅拌均匀制成浆液，用酸将浆液终点pH 值调至3.0~7.0，喷雾干燥成微球，微球在700~1000℃下焙烧0.5~10小时，得焙烧微球；C 、将步骤B 得到的焙烧微球加硅酸钠、碱液、沸石导向剂后投入晶化反应釜中，在90~120℃下水热晶化8~26小时，过滤除去母液后，滤料用去离子水洗，过滤，干燥该滤料后制得目的产物。

该方法制备流程简单，成本低廉。

所得材料中NaY 沸石分子筛高，总比表面和孔体积大，具有丰富的中大孔结构。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页(10)申请公布号CN 104511296 A (43)申请公布日2015.04.15C N 104511296A1/1页1. 一种多孔分子筛复合材料的制备方法，以膨润土、高岭土和/或氧化铝（或氧化铝的前身物）为原料，其特征在于以下步骤：A 、将膨润土加水搅拌均匀制成浆液，用酸将浆液终点pH 值调至2.0~5.0，反应温度40~80℃，反应时间30~90min ，过滤除去母液后，滤料用去离子水洗涤，得到改性膨润土；B 、将步骤A 得到的改性膨润土、高岭土和/或氧化铝（或氧化铝的前身物）加水搅拌均匀制成浆液，用酸将浆液终点pH 值调至3.0~7.0，喷雾干燥成微球，微球在700~1000℃下焙烧0.5~10小时，得焙烧微球；C 、将步骤B 得到的焙烧微球加硅酸钠、碱液、沸石导向剂后投入晶化反应釜中，在90~120℃下水热晶化8~26小时，过滤除去母液后，滤料用去离子水洗，过滤，干燥该滤料后制得目的产物。

一种玻璃纤维增强纸张的制备方法[发明专利]

一种玻璃纤维增强纸张的制备方法[发明专利]

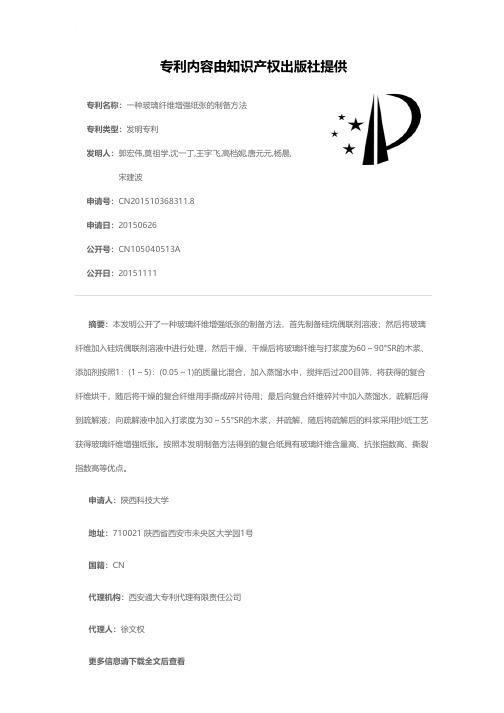

专利名称：一种玻璃纤维增强纸张的制备方法
专利类型：发明专利
发明人：郭宏伟,莫祖学,沈一丁,王宇飞,高档妮,唐元元,杨晨,宋建波
申请号：CN201510368311.8
申请日：20150626
公开号：CN105040513A
公开日：
20151111
专利内容由知识产权出版社提供
摘要：本发明公开了一种玻璃纤维增强纸张的制备方法，首先制备硅烷偶联剂溶液；然后将玻璃纤维加入硅烷偶联剂溶液中进行处理，然后干燥，干燥后将玻璃纤维与打浆度为60～90°SR的木浆、添加剂按照1：(1～5)：(0.05～1)的质量比混合，加入蒸馏水中，搅拌后过200目筛，将获得的复合纤维烘干，随后将干燥的复合纤维用手撕成碎片待用；最后向复合纤维碎片中加入蒸馏水，疏解后得到疏解液；向疏解液中加入打浆度为30～55°SR的木浆，并疏解，随后将疏解后的料浆采用抄纸工艺获得玻璃纤维增强纸张。

按照本发明制备方法得到的复合纸具有玻璃纤维含量高、抗张指数高、撕裂指数高等优点。

申请人：陕西科技大学
地址：710021 陕西省西安市未央区大学园1号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：徐文权
更多信息请下载全文后查看。

一种纳米纤维分子筛分膜、制备方法以及用途[发明专利]

一种纳米纤维分子筛分膜、制备方法以及用途[发明专利]

专利名称：一种纳米纤维分子筛分膜、制备方法以及用途专利类型：发明专利
发明人：孙世鹏,刘美玲,李璐,邢卫红
申请号：CN202210117861.2
申请日：20220208
公开号：CN114522548A
公开日：
20220524
专利内容由知识产权出版社提供
摘要：本发明涉及一种纳米纤维分子筛分膜、制备方法以及用途，属于膜分离技术领域。

纳米纤维分子筛分膜包括基膜以及覆于基膜表面的选择分离层，所述的选择分离层是由还原氧化石墨烯(rGO)纳米片所构成，且在纳米片之间填充有由Ag和葫芦脲构成的主客体化合物。

将以Ag和CB6主客体化合物作为中间交联剂的GO纳米片作为分子筛分选择层，并利用热还原调节了GO层的纳米结构和特性，通过主客体精密构筑纳米传输通道可提高小分子选择性，同时还可保留水渗透性。

申请人：南京工业大学
地址：211816 江苏省南京市江北新区浦珠南路30号
国籍：CN
代理机构：南京新慧恒诚知识产权代理有限公司
代理人：邓唯
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

( 54 )发明 名称 一种具有多孔结构的玻璃纤维骨架分子筛
纸及其制备方法 ( 57ห้องสมุดไป่ตู้)摘要
本公开揭示了一种具有多孔结构的玻璃纤 维骨架分子筛纸 ，其组成及 质量百分比 为 ：分子 筛70～80％、玻璃纤维5-15％、二氧化硅5-15％。 本公开还揭示了一种具有多孔结构的玻璃纤维 骨架分子筛纸的制备方法。本公开制备的具有多 孔结构的玻璃纤维骨架分子筛纸中 ，分子筛含量 在75％以上，吸附材料含量高 ，单位体积内的吸 附 量大 ；纸张内的 多孔结构 ，能 够显著提高玻璃 纤维骨架分子筛纸的比表面积，增加与有机废气 的接触，提高吸附容量，延长使用寿命，降低压降 损失，可适应不同温度和湿度环境。
发明内容 [0004] 针对现有技术中存在的吸附材料利用率低、吸附效果差的问题，本公开的目的在 于提供一种具有多孔结构的玻璃纤维骨架分子筛纸及其制备方法，该分子筛纸内吸附材料 含量高 ，单位体积内吸附 量大 ，并能够适应不同温度和湿度环境 ，可以 作为固定吸附 床或浓 缩转轮的吸附轮芯，对治理工业有机废气起到积极作用。 [0005] 为实现以上目的，本公开提出以下技术方案： [0006] 一种具有多孔结构的玻璃纤维骨架分子筛纸，所述玻璃纤维骨架分子筛纸的组成 及质量百分比为： [0007] 分子筛 70～80％ [0008] 玻璃纤维 5-15％ [0009] 二氧化硅 5-15％。 [0010] 本公开还提供一种具有多孔结构的玻璃纤维骨架分子筛纸的制备方法，包括如下 步骤：
(74)专利代理机构 北京中济纬天专利代理有限 公司 11429
代理人 覃婧婵
(51)Int .Cl . B01J 20/18(2006 .01) B01D 53/02(2006 .01) B01J 20/30(2006 .01)
(10)申请公布号 CN 109647328 A (43)申请公布日 2019.04.19
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910056254 .8
(22)申请日 2019 .01 .21
(71)申请人 北京泷涛环境科技有限公司 地址 100000 北京市丰台区长辛店镇园博 园南路渡业大厦5层517室
(72)发明人 郭行 李马刚 史东军 徐纪清 骆坚平 潘涛
2
CN 109647328 A
说 明 书
1/7 页
一种具有多孔结构的玻璃纤维骨架分子筛纸及其制备方法
技术领域 [0001] 本公开属于环保领域，具体涉及一种具有多孔结构的玻璃纤维骨架分子筛纸及其 制备方法。
背景技术 [0002] VOCs (Volatile Organic Compounds ，VOCs) 是指在常温下饱和蒸气压大于 133 .32Pa、常压下沸点在50～260℃之间的有机化合物。这类物质具有种类多、成分复杂、长 期低剂量释放等特点 ，是一类对人体具有致癌、致畸 、致突变性的 化学物 质 ，能参与光化学 反应，同时也是大气颗粒物形成的主要前提物质，对大气环境和人体伤害巨大。 [0003] 工业有机废气的主要成分为低浓度的苯、甲苯、二甲苯等挥发性有机化合物。现阶 段 ，处理 低浓度、大风量工业有机废气的 有效方法主要有活性炭吸附 和分子筛转轮吸附 两 种工艺，其中，活性炭吸附由于吸附容量大、成本低，得到了非常广泛的应用，但存在着气体 选择性不佳、易燃、安全性能低等缺点；相比活性炭吸附 ，分子筛转轮的优势体现在连续运 转、分子筛耐温好、不易燃、安全性高等方面，逐渐发展成为了处理低浓度、大风量VOC气体 的理想设备。分子筛浓缩转轮的关键部件为吸附轮芯，轮芯由分子筛作为吸附材料，是通过 浸渍法或抄造压制法使分子筛附着在蜂窝状载体上制成，蜂窝状载体是由玻璃纤维骨架分 子筛纸堆积而成。目前 ，国内外主要是通过将玻璃纤维骨架分子筛纸简单地叠 加在一起 制 成蜂窝体状吸附材料对有机废气进行处理。此种吸附材料由于孔道结构不发达、比表面积 低，在实际应用中仅有表面的孔道对有机废气进行吸附 ，造成单位体积的分子筛蜂窝体利 用率低、吸附容量小、使用寿命短，无法满足有机废气污染治理要求。因此，有必要开发一种 具有多孔结构的 、高吸附 容量的玻璃纤维骨架分子筛纸 ，来应对日益严重的 工业有机废气 污染。
权利要求书1页 说明书7页 附图2页
CN 109647328 A
CN 109647328 A
权 利 要 求 书
1/1 页
1 .一种具有多孔结构的玻璃纤维骨架分子筛纸，所述玻璃纤维骨架分子筛纸的组成及 质量百分比为：
分子筛 70～80％ 玻璃纤维 5-15％ 二氧化硅 5-15％。 2 .一种具有多孔结构的玻璃纤维骨架分子筛纸的制备方法，优选的，包括如下步骤： S100 ：分 别称取玻璃纤维 、无机粘接剂、造孔剂和分子筛置于烧杯中 加水搅拌 ，用标准 纤维疏解器疏解分离形成悬浮液； S200 ：在疏解分离后的 悬浮液中 加入阳离子型聚 二甲 基二烯丙基氯化铵 ，待悬浮液出 现凝聚现象 后 ，加入阴离子型聚丙烯酰胺继续搅拌 ，直至所述阴离子型聚丙烯酰胺分散均 匀，加水将悬浮液的浓度稀释至0 .3％-0 .4％； S300：将稀释后的悬浮液抄造成湿玻璃纤维骨架分子筛纸后进行压榨、烘烤，制得平面 玻璃纤维骨架分子筛纸； S400：将所述平面玻璃纤维骨架分子筛纸煅烧。 3 .根据权利要求2所述的方法，其特征在于，所述无机粘接剂包括如下任意一种：凹凸 棒黏土、高岭土、碱性硅溶胶和碱性铝溶胶。 4 .根据权利要求2所述的方法，其特征在于，所述造孔剂包括如下任意一种：甲基纤维 素、玉米粉和聚氧化乙烯。 5 .根据权利要求2所述的方法，其特征在于，所述分子筛包括如下任意一种：ZSM-5型分 子筛、NaY型分子筛、5A型分子筛和14X分子筛。 6 .根据权利要求2所述的方法，其特征在于，所述玻璃纤维、分子筛、无机粘接剂和造孔 剂的质量比为：10-20g∶70-85g∶5-10g∶5-10g。 7 .根据权利要求2所述的方法，其特征在于，步骤S200中，所述阳离子型聚二甲基二烯 丙基氯化铵的质量为0 .1-0 .35g，所述阴离子型聚丙烯酰胺的质量为0 .2-0 .7g。 8 .根据权利要求2所述的方法，其特征在于，步骤S300中，所述湿玻璃纤维骨架分子筛 纸的厚度为0 .1-0 .3mm。 9 .根据权利要求2所述的方法，其特在在于，步骤S300中，所述湿玻璃纤维骨架分子筛 纸在350-400KPa下压榨5-10分钟，在110℃烘箱中烘烤30-60分钟。 10 .根据权利要求2所述的方法，其特在在于，步骤S400中，所述平面玻璃纤维骨架分子 筛纸在350-400℃的马弗炉中煅烧20-30分钟。
