义马煤业集团股份有限公司千秋煤矿“11·3”重大冲击地压事故调查报告日前，《义马煤业集团股份有限公司千秋煤矿“11·3”重大冲击地压事故调查报告》已经国家煤矿安全监察局批复结案，现予发布。
2012年10月16日义马煤业集团股份有限公司千秋煤矿“11·3”重大冲击地压事故调查报告2011年11月3日19时18分,义马煤业集团股份有限公司（以下简称“义煤集团”）千秋煤矿发生重大冲击地压事故，造成10人死亡、64人受伤，直接经济损失2748.48万元。
事故发生后，党中央、国务院和国家安全监管总局、国家煤矿安监局及河南省委、省政府高度重视。
11月4日，温家宝总理和张德江副总理相继作出重要批示。
国家安全监管总局局长骆琳，时任国家安全监管总局副局长、国家煤矿安监局局长赵铁锤率有关司局负责人于11月4日凌晨赶往事故现场，指导协调抢险救援工作。
卢展工书记对救援及善后工作提出明确要求。
省长郭庚茂、副省长李克、陈雪枫和河南省有关部门主要负责人以及彭苏萍、张铁岗院士立即赶赴现场，成立了以郭庚茂省长为组长、陈雪枫副省长为副组长的事故抢险救援指挥部，义煤集团公司立即启动应急预案，调集抢险救援力量，成功开展了事故抢险救援工作。
根据《生产安全事故报告和调查处理条例》、《煤矿安全监察条例》等规定，2011年11月8日，河南煤矿安全监察局会同河南省工信厅、公安厅、监察厅、安监局、总工会、检察院等单位组成事故调查组，并聘请了以彭苏萍院士为组长的专家组协助事故调查。
经过现场勘察、调查取证、技术鉴定和综合分析，查明了事故原因和经过，认定了事故性质和责任，提出了对事故责任者的处理建议，并制定了防范措施。
现将事故调查情况报告如下：一、千秋煤矿基本情况（一）矿井概况千秋煤矿是义马煤业集团股份有限公司（上市公司名称：河南大有能源股份有限公司）骨干矿井之一，位于河南省义马市南1～2km，始建于1956年，1958年简易投产，矿井设计生产能力60万t/a，1960年达到设计能力，经过多次技术改造，2007年核定矿井生产能力为210万t/ a。
微震监测技术在地下工程中的应用摘要：微震监测技术是一种高科技信息化的地下工程动力监测技术。
随着设备硬件技术、信号处理技术和数字化技术的快速发展，微震监测技术的应用在国际上也越来越多，目前国内出现了对该技术的应用研究热。
本文介绍了微震技术的特点及微震技术在地下工程安全监测中的作用。
根据微震监测技术在国内外的应用，概括了该技术在地下工程安全监测和防灾减灾监测的若干方面的应用。
0 引言微地震监测技术(Microseismic Monitoring Technique，简称MS)基于声发射学和地震学，现已发展成为一种新型的高科技监控技术。
它是通过观测、分析生产活动中产生的微小地震事件，来监测其对生产活动的影响、效果及地下状态的地球物理技术。
当地下岩石由于人为因素或自然因素发生破裂、移动时，产生一种微弱的地震波向周围传播，通过在破裂区周围的空间内布置多组检波器并实时采集微震数据，经过数据处理后，采用震动定位原理，可确定破裂发生的位置，并在三维空间上显示出来。
1 微震监测在工程中的应用历史[2]微地震监测技术在地下工程中的应用最早始于上世纪初的南非约翰内斯堡地区的金矿开采诱发的地震监测。
南非对微地震的早期监测是采用常用的地震监测仪器，20多年后，60年代大规模的矿山微震研究在南非各主要金矿山展开，并随之在l970-1980年代以来各采金矿山先后建立了矿山微震监测台站。
到上世纪中叶，在波兰、美国、前苏联、加拿大等采矿大国都先后开展了矿山地震研究，且随着电子技术和信号处理技术的发展，多通道的微地震监测技术也开始得到应用，最突出的有以美国斯波坎的Electrolab公司为代表研制和生产多通道微震监测技术和设备，并在美国的金属矿山得到应用，微震监测技术在非矿山行业之外的核能、地下油气存储库、地下隧道工程等领域也得到应用，如加拿大原子能地下实验室就采用了微震监测系统口。
近年来，利用微震监测技术进行地下灾害救助等方面，也得到应用。

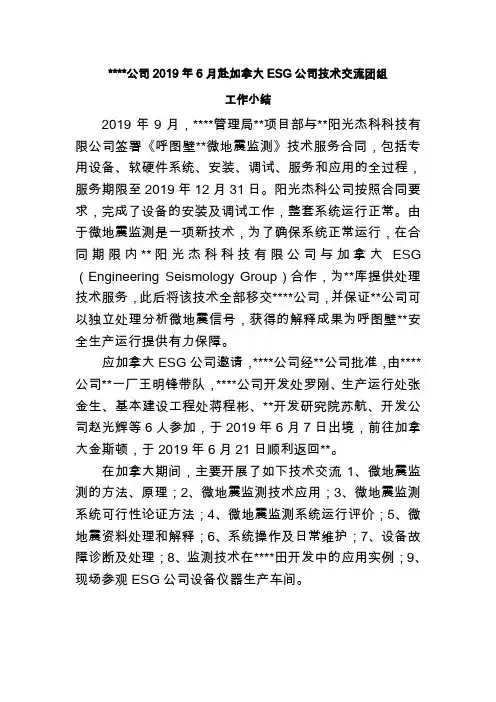

****公司2019年6月赴加拿大ESG公司技术交流团组工作小结2019年9月，****管理局**项目部与**阳光杰科科技有限公司签署《呼图壁**微地震监测》技术服务合同，包括专用设备、软硬件系统、安装、调试、服务和应用的全过程，服务期限至2019年12月31日。
阳光杰科公司按照合同要求，完成了设备的安装及调试工作，整套系统运行正常。
由于微地震监测是一项新技术，为了确保系统正常运行，在合同期限内**阳光杰科科技有限公司与加拿大ESG （Engineering Seismology Group）合作，为**库提供处理技术服务，此后将该技术全部移交****公司，并保证**公司可以独立处理分析微地震信号，获得的解释成果为呼图壁**安全生产运行提供有力保障。
应加拿大ESG公司邀请，****公司经**公司批准，由****公司**一厂王明锋带队，****公司开发处罗刚、生产运行处张金生、基本建设工程处蒋程彬、**开发研究院苏航、开发公司赵光辉等6人参加，于2019年6月7日出境，前往加拿大金斯顿，于2019年6月21日顺利返回**。
在加拿大期间，主要开展了如下技术交流1、微地震监测的方法、原理；2、微地震监测技术应用；3、微地震监测系统可行性论证方法；4、微地震监测系统运行评价；5、微地震资料处理和解释；6、系统操作及日常维护；7、设备故障诊断及处理；8、监测技术在****田开发中的应用实例；9、现场参观ESG公司设备仪器生产车间。
通过本次技术交流，对微地震监测系统有了更深一步的认识，该系统技术成熟、应用广泛、操作简便、界面清晰，对于****藏安全运行有着积极的作用。
1、技术成熟、应用广泛微震监测系统(Micro-seismic Monitoring System, MMS)，开发于上世纪七十年代初期，伴随着信息技术、计算技术的发展和计算机水平的提高而日趋成熟，主要是利用声学、地震学和地球物理学原理和计算机强大的计算功能来实现微震事件的精确定位和级别大小的确定。
第27卷 第10期岩石力学与工程学报 V ol.27 No.102008年10月 Chinese Journal of Rock Mechanics and Engineering Oct .，2008收稿日期：2008–06–10；修回日期：2008–07–15作者简介：张镜剑(1931–)，男，1956年毕业于清华大学水利水电工程系水工结构研究生班，现任教授，主要从事水工结构和岩土工程方面的教学与研究工作。
E-mail ：zhang_jing_jian@岩爆及其判据和防治张镜剑1，傅冰骏2(1. 华北水利水电学院 水利工程系，河南 郑州 450011；2. 中国科学院 地质与地球物理研究所，北京 100029)摘要：岩爆研究可以追溯到18世纪上半叶。
迄今为止，虽然诸多科研成果已经问世，但岩爆仍然是一个世界性难题。
作为一般性的论述，首先提供一些背景材料，涉及到国内外一些工程实例、研究方法等。
然后，叙述国际范围内常用的一些岩爆判据和岩爆分级方法；论述岩爆的预测和预报；对岩爆防治，包括应力解除钻孔、注水湿化和锚固等方法进行综述。
最后，对锦屏二级水电站辅助洞发生的岩爆实例进行重点介绍，并在综合已有资料的基础上对岩爆判据、分级及防治等提出意见和建议。
关键词：爆炸力学；岩爆判据；岩爆分级；岩爆防治中图分类号：O 38；TU 45 文献标识码：A 文章编号：1000–6915(2008)10–2034–09ROCKBURST AND ITS CRITERIA AND CONTROLZHANG Jingjian 1，FU Bingjun 2(1. Department of Water Conservancy Engineering ，North China Institute of Water Conservancy and Hydroelectric Power ，Zhengzhou ，Henan 450011，China ；2. Institute of Geology and Geophysics ，Chinese Academy of Sciences ，Beijing 100029，China )Abstract ：The research on rockburst could be traced back to the first half of the 18th century. Since then ，although a great deal of scientific achievements have been published ，this topic is still an outstanding problem worldwide so far. As an overall review ，this paper presents first some background information relating case histories ，research methodologies etc. at home and abroad. And then ，the criteria and classification of rockburst commonly used at home and abroad are described. The forecast and prediction of rockburst phenomena are discussed too. After that ，the rockburst control ，including stress relief drilling ，water injecting ，anchoring etc. are overviewed. Finally ，a key case history related to the rockburst phenomena occurring in the auxiliary adit of the Jinping II Hydropower Station is described emphatically. On the basis of analyzing the previous information ，some practical methods for classification ，prevention and mitigation of rockburst are proposed.Key words ：explosion mechanics ；rockburst criteria ；classification of rockburst ；rockburst control1 引 言在深埋、硬脆性围岩的地下洞室或隧洞(隧道)中，有可能产生岩爆这样一种特殊的岩石力学现象。
ESG中国合作伙伴微震系统主机Paladin数据采集仪传感器E S G公司简介ESG，全称Engineering Seismology Group （地震工程集团）。
1993 年与以办学历史悠久、科学技术领先而著称的加拿大皇后大学合作，创立企业，致力于矿山微震监测系统的开发和研究。
发展至今企业有煤矿安全、微震等各类专家28 位，有百余位优秀技术工程师遍布全球。
历经17年的发展，ESG 公司研发生产的MMS微震监测系统已发展至第七代产品。
纵观历史，其产品以其设计领先、技术优良、服务周到、分析便捷等优势享誉全球。
其中包含耳熟能详的MP250 Trigger Type（第二代MP250 MMS 微震监测系统）、Hyperion Full Waveform（第五代亥伯龙MMS微震监测系统）和目前代表矿山微震测试系统先进水平的Paladin Seismic Recorder-V2（第七代改进型帕拉丁MMS 微震测试系统）。
目前ESG 公司产品以其良好的信誉、卓越的技术在美国、澳大利亚、亚洲以及欧洲得到广泛认可和应用。
ESG中国合作伙伴耳听为虚眼见为实微震监测仪是聆听地音的耳朵，微震可视化软件则是透视地层变化的眼睛。
ESG微震监测系统，是边坡、隧道、矿山、大坝等岩质或混凝土工程结构稳定性监测与分析的理想工具。
泰安鑫淼科技与ESG全面合作，将致力与为中国用户提供最直接的技术支持（设备提供、安装指导、数据分析）。
系统网络由传感器、Paladin信号采集处理系统、时间同步系统、光纤数据通讯系统和地面数据综合处理分析系统组成。
① 24 位×125MHz 的高精度快速信号采集能力，可同时兼容3～2KHz、15～2KHz 微震传感器和200～5KHz 声发射传感器。
②5G 高速数据缓存空间③ 科研级系统稳定性设计④ 高精度，超高强度传感器设计，可适应各种压力环境⑤ 先进的Hyperion和Paladin系统连接，卓越的分析系统融合ESG中国合作伙伴微震监测系统数据传输网络拓扑图ESG中国合作伙伴微震监测系统介绍【系统概述】微震监测系统(Micro-seismic Monitoring System, MMS)，开发于上世纪七十年代初期，伴随着信息技术、计算技术的发展和计算机水平的提高而日趋成熟，主要是利用声学、地震学和地球物理学原理和计算机强大的计算功能来实现微震事件的精确定位和级别大小的确定。
**公司**煤矿冲击地压防治工作中长期规划（**年--**年）编制单位：**煤矿防冲科编制时间：**年**月**日目录***公司**煤矿冲击地压防治工作中长期规划（**年--**年）冲击地压又称岩爆，是指井巷或工作面周围岩体由于弹性变形能在瞬间释放而产生突然剧烈破坏的动力现象，常伴有煤岩体抛出、巨响及气浪等现象，具有突发性、复杂性和极大的破坏性。
此外，瓦斯矿井中若发生冲击地压，可能造成瓦斯突出、瓦斯爆炸等次生灾害。
冲击地压是煤矿重大灾害之一，被称作煤矿的冷血杀手。
做好冲击地压防治工作至关重要。
随着**煤矿矿井开采深度的增加冲，击地压显现，对矿井的安全生产和职工人身安全造成了一定的威胁。
为了减少冲击地压事件的发生所带来的人员伤害以及财产损失，消除冲击地压对矿井安全生产的威胁，根据《煤矿安全规程》等有关规定，结合**煤矿的生产实际情况，特制定本规划，对冲击地压防治工作总体部署，统筹规划，全面提高防治水平，有效防范冲击地压事故的发生，实现矿井安全发展、科学发展和可持续发展。
一、矿井概况建矿历史，核定生产能力，**有限公司**煤矿，是**骨干矿井之一。
该矿的地里位置，（区域位置，地理位置），井田边界，井田面积。
瓦斯情况（高低），水文地质类型，开拓方式，采煤方法，煤层情况（哪个时代，哪个组，分几层，分别叫什么？）。
煤尘，是否有爆炸性，煤层自然发火情况。
二、开采技术条件1、煤层和顶底板情况井田内可采煤层自上而下发育有**煤、**煤、**煤和**煤。
**煤、**煤和**煤大面积可采。
**煤普遍可采，为矿井主要开采对象，煤厚不稳定，含夹矸**层，夹矸为灰白色砂岩和灰黑色泥岩，煤层厚度平均为**米。
直接顶为灰黑色、黑色泥岩、粉砂质泥岩。
老顶为分层厚度**，总厚度大于**的坚硬砂岩，上覆岩层存在平均厚度**米的厚砾岩层。
稳定性和整体性好，容易大面积悬顶。
在巨厚砾岩破碎或掘进过程中，可能会释放大量的弹性能，形成强烈的冲击振动。

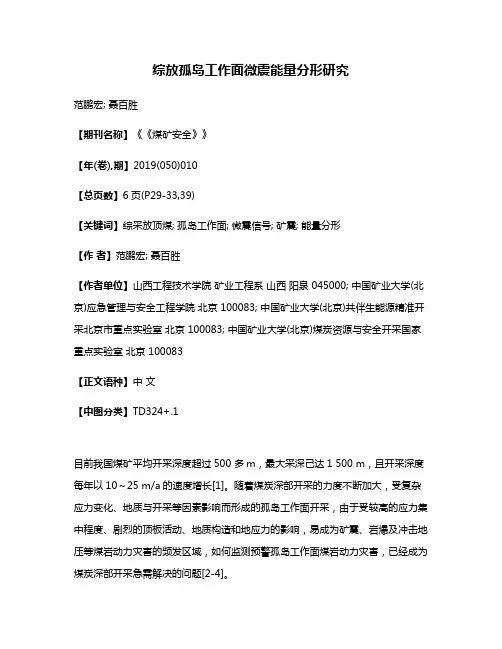

综放孤岛工作面微震能量分形研究范鹏宏; 聂百胜【期刊名称】《《煤矿安全》》【年(卷),期】2019(050)010【总页数】6页(P29-33,39)【关键词】综采放顶煤; 孤岛工作面; 微震信号; 矿震; 能量分形【作者】范鹏宏; 聂百胜【作者单位】山西工程技术学院矿业工程系山西阳泉 045000; 中国矿业大学(北京)应急管理与安全工程学院北京 100083; 中国矿业大学(北京)共伴生能源精准开采北京市重点实验室北京 100083; 中国矿业大学(北京)煤炭资源与安全开采国家重点实验室北京 100083【正文语种】中文【中图分类】TD324+.1目前我国煤矿平均开采深度超过500 多m，最大采深己达1 500 m，且开采深度每年以10～25 m/a的速度增长[1]。
随着煤炭深部开采的力度不断加大，受复杂应力变化、地质与开采等因素影响而形成的孤岛工作面开采，由于受较高的应力集中程度、剧烈的顶板活动、地质构造和地应力的影响，易成为矿震、岩爆及冲击地压等煤岩动力灾害的频发区域，如何监测预警孤岛工作面煤岩动力灾害，已经成为煤炭深部开采急需解决的问题[2-4]。
近年来，针对高应力下煤岩体损伤破坏失稳及能量释放的声发射/微震和电磁辐射监测技术日益成熟，并被广泛应用于煤矿矿震、岩爆及冲击地压等煤岩动力灾害的监测与预警分析[5-11]。
王春秋[12]等应用微震及电磁辐射监测手段，研究了综放孤岛工作面的强动压事件，获得了冲击地压前后能量积聚与释放规律及相应微震和电磁辐射信号的变化特征。
窦林名[13]等采用微震和应力监测系统对深埋复杂不规则孤岛工作面回采期间的冲击危险进行动态评估，基于覆岩空间结构理论进行了冲击地压机制研究。
姜耀东[14]等应用电磁辐射监测技术对长壁孤岛工作面煤岩冲击危险性区域进行了多参量预测研究，确定了巷道顶板受工作面动压影响的范围及工作面发生冲击失稳的危险区域。
曹安业[15]等根据微震实测，研究了厚硬岩层下孤岛工作面开采“T”型覆岩结构的破断运动对矿震的影响，得出诱发强矿震与冲击矿压的原因，并对冲击矿压危险性进行了动态评价。
微震监测综述1. 引言北美页岩气革命改变了全球能源市场格局，非常规油气勘探开发成为全球油气资源领域的新热点，水平井技术、大型压裂技术、微地震监测技术等三项核心技术的应用，加快了世界其他地区致密气、页岩气、煤层气等非常规油气资源的勘探开发。
全球非常规油气产量快速增长，在全球能源供应中的地位日益凸显，2008年全球非常规石油资源规模达449.5Gt，与常规石油资源基本相当；全球非常规天然气资源规模达3921Tm3，是常规天然气资源的8倍，非常规天然气产量快速上升，已占到天然气产量的18%。
油气资源类型特征三角图2.非常规天然气勘探对微震监测技术的需求非常规油气指成藏机理、赋存状态、分布规律及勘探开发方式等不同于现今的常规油气藏勘探的烃类资源。
全球非常规油气资源十分丰富、种类也很多，非常规石油资源主要包括：致密油、页岩油、稠油、油砂、油页岩等，非常规天然气主要包括：页岩气、煤层气、致密气、甲烷水合物等。
其中资源潜力大、分布广、具有开发价值的是页岩气和致密油等。
而中国已经在致密油和页岩气等非常规资源勘探开发中见到良好效果。
我国致密油气层涵盖古生界、中生界、新生界沉积岩；油气藏类型包括：砂岩、碳酸盐、火山岩；分布范围如图所示：西部有准噶尔盆地、柴达木盆地、塔里木盆地等；中部有鄂尔多斯盆地、四川盆地、江汉盆地等；东部有辽海盆地、渤海湾盆地、东海盆地、台西盆地等。
这些致密油气储层具有低孔、低渗特点，极难形成自然产能。
由于成藏特点与北美页岩气类似，可以借助国外经验，实施水平井压裂、多级压裂改造，有效扩大渗流通道，并通过微震监测技术求取裂缝的空间展布范围特征、提取岩石力学参数，为进一步储层改造及开发井位部署提供技术支持。
中国主要致密油分布3. 微震监测技术微震监测技术主要指在油气藏压裂、注水开采等生产过程中，利用压裂、注水诱发的类似天然地震、烈度很低的微地震现象，监测裂隙活动、油气生产层类流体的流动情况，为优化油气藏管理、致密储层勘探开发提供决策依据的微震技术。
加拿大ESG公司大连力软科技有限公司ESG微震监测系统技术文件编写：Mr. Spiros Bettas测试：Mr. Gail Nicola审校：Mr. John P. Paind代理：大连力软科技有限公司前言由力软科技引进并配以中文可视化后处理软件的微震监测系统（MMS），开发于上世纪七十年代初期。
伴随着信息技术、计算技术的发展和计算机水平的提高而日渐成熟。
它主要是利用声学原理和计算机强大的计算功能来实现精准定位发生微震事件的位置和级别。
这套被称之为被动式微震监测系统（MMS）主要分为：地面部分、地下部分和数据传输部分，包括可视化软件部分。
ESG被动式微震监测系统，已在北美和加拿大有着长期广泛的应用，成功应用于包括采矿、土木工程、石油天然气勘探开发、海上平台建设、大型建筑和防洪大坝等多个领域，这是一套集硬件、软件于一体的大型微震监测预警系统。
该系统的原理与常规地震监测系统基本一样，只是它具有更强的敏感性和更高精准性，使得它所能监测的地下微震的震级更小、精度更高。
加拿大ESG公司是一家创新研发公司，在工程，地震，岩石物理，采矿及石油工业领域集合了国际专门技术。
其开发了专用的数据采集设备及处理软件，用来辅助对诱发地震与自然地震的监控。
PaladinTM 数据采集系统提供24位模数转换器，适合于对采矿，石油，原子能，存储及土工应用的地震监控。
传感器有加速度式和地震检波器式两种；并且有分为单分量和三分量之分。
该系统面向网络，低能，数字化，能够在局域网或远程无线网络进行独立或多个终端运行。
1、范围本技术文件规定了ESG微震监测仪的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存等。
本技术文件适用于ESG微震监测仪。
2、引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T191-2000 包装储运图示标志GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB4208 外壳防护等级（IP代码）3、微震监测系统介绍ESG微震监测系统提供了一套能够对发生在矿井中的微震事件进行定位、记录、传输和后处理分析的有效技术手段。
微震监测技术及其在井下救援中的应用分析陈迪【摘要】针对目前救援人员与井下被困人员之间不能有效通信的问题，提出运用微震监测技术进行井下被困人员求救信号的采集与分析、定位。
分析了国内外微震监测技术的研究及应用现状，主要根据分析结果推测岩体发生破坏的程度。
利用该技术在对整个矿井的微震监测中能够达到10 m以内的精度；在敲击模拟试验中，能够有效监测到距离某个传感器20 m之内的围岩体、30 m之内的伸入围岩内的锚杆等金属物敲击产生的微震信号。
分析认为，将微震监测技术应用到井下被困人员求救信号采集处理方面是可行的。
%To counter to the problem that the rescue-crew can’ t effectively communicate with underground trapped workers, in this paper, micro-seismic monitoring technology was proposed for the acquisition, analysis and location of SOS signal sent by the trapped workers. Analysis was made on the present research and application situation of the micro-seismic monitoring technology at home and abroad, and the failure degree of rock strata was inferred according to the analyzing results. The monitoring accuracy with this technology for the whole mine is within 10 m, in the knocking simulation test, the micro-seismic signal produced by the surrounding rock mass 20 m away from a sensor and that produced by knocking the metal object in the surrounding rock within 30 m range can be effectively monitored. Analysis showed that it is feasible to apply micro-seismic monitoring technology to acquire and analyze the SOS signals from the trapped workers in the mine.【期刊名称】《矿业安全与环保》【年(卷),期】2014(000)001【总页数】4页(P106-108,112)【关键词】微震监测;求救信号;传感器阵列;三分量检波器【作者】陈迪【作者单位】中煤科工集团重庆研究院有限公司应急救援研究所，重庆400700【正文语种】中文【中图分类】TP274.2;TD82国内外历次地震救援案例表明,地震发生后,被困人员在黄金救援时间内被救出的存活率明显高于事故发生3天后被救出的存活率[1],这一规律在煤矿事故救援中也具有可参考性。
地下洞室岩爆微震监测技术应用王敏、赵铁拴中国葛洲坝集团第一工程有限公司摘要：双江口水电站引水发电系统地下洞室进场交通洞室围岩岩体结构复杂，软弱结构面发育，最大埋深达500m,深埋洞段地应力高，极易发生岩爆。
为此在地下洞室开挖过程中实施了岩爆微震监测，取得了良好的预警效果，有效的指导了现场施工，也为后续其他地下洞室的开挖施工即了经验借鉴。
关键词：地下洞室；岩爆；微震监测；技术；应用1工程概况双江口水电站工程为一等大（1）型工程，枢纽主要建筑物为1级建筑物，次要建筑物为3级。
枢纽工程由拦河大坝、泄洪建筑物、引水发电系统等组成。
其中引水发电系统布置于左岸，发电厂房采用地下式。
最大埋深达500m,天然地应力水平高，同时岩体结构复杂，软弱结构面发育，极易发生岩爆。
当洞室进洞400m左右时陆续出现了岩爆灾害。
为解决进厂交通洞开挖强卸荷扰动作用下岩爆动力灾害及其稳定性问题，本项目釆用微震监测技术进行双江口水电站进厂交通洞开挖过程岩爆动力灾害及稳定性监测，并研究进厂交通洞在开挖过程中的卸荷松弛带和开挖卸荷引起的应力重分布规律，通过高精度微震监测系统对洞室岩爆微震活动性进行监测和分析，识别和圈定进厂交通洞岩爆灾害和围岩稳定性的风险区域，建立基于微震监测的进厂交通洞岩爆变形预测系统。
实现开挖强卸荷作用下进厂交通洞预测预警机制，为其安全开挖和支护提供技术支撑。
2微震监测技术近年来，微震监测技术作为一种岩体微破裂三维空间监测技术得到迅速发展。
微震监测不仅可以利用应力波分析岩爆事件的时间、位置和震级，而且灵敏度较高的微震监测系统还可以捕捉比岩爆震级更小的岩石微破裂前兆事件，从而为围岩损伤及岩爆动力风险预测预报提供了潜在的可能性。
2.1微震删系统微震监测系统构成：ESG的微震监测系统主要由硬件和软件两部分组成，采用模块化设计方式，实行远程采集PC配置。
硬件部分：单轴加速度传感器、配有电源并具备信号波形修整功能的Paladin传感器连接盒、Paladin（V.2）-24位地震记录仪、PMTS-Paladin主控时间服务器、纤维光学分束器、监视器等。
系统组成地面设备由一台装了数据采集记录和处理软件的电脑主机、UPS电源、交换机和机房出口与露井口间的避雷器组成；井下由G1070检波测量传感器、PALADIN系统和一台微震采集工作站组成。
ESG微震监测系统采用模块化设计方式，实行远程采集PC配置，其构成主要包括：软件部分：Paladin标准版监测系统配备HNAS软件（信号实时采集与记录）、SeisVis软件（事件的三维可视化）、WaveVis软件（波形处理及事件重新定位）、ProLib软件（震源参数计算）、Spectr波谱分析软件、DBEidtor软件（数据过滤及报告生成）、Achiever软件（数据存档）、MMSView软件（远程网络传输与三维可视化）等组成的整套监测系统。
硬件部分：30通道的加速计、配有电源并具备信号波形修整功能的Paladin传感器接口盒、Paladin地震记录仪、Paladin主控时间服务器、软件运行监视卡WatchDog微震监测系统布置图微震监测系统网络拓扑图采集部分每个Paladin数据采集与记录系统由6个微震信号采集传感器组成。
每一个微震采集工作站又与若干个Paladin数据采集相连。
因此，整套微震监测系统能够最多控制和操作256个G1070检波测量传感器。
在幅频特性稳定之后，由检波测量传感器将所测量的信号放大、滤波、并传输到电流传输线路。
已调制的电流信号再通过传输线路后传输到Paladin数据采集系统。
传输部分电流模拟信号经过Paladin数据采集模数转化后，转变为数字信号，由于网线传输距离不能太远，否则信号衰减过快，因此必须再把数字信号转化为模拟信号，通过电话线传输到井下微震监测工作站。
监测部分在井下微震监测工作站中，微震事件将被确定并存储到计算机存储器中，同时通过模块化设计的软件进行三维可视化定位处理和波形等其它分析。
井下微震工作站处理后的数据通过电缆线传给井下光端盒转化为光信号，再通过光缆传给地面光端盒，然后光端盒再把光信号转化为数字信号通过网线传给地面微震工作站。
