二、化工管路、仪表和设备基础知识.doc

一、化工仪表概述化工仪表是化工过程中用于测量、控制和监测各种流体、压力、温度、流量等参数的仪器设备。

它们在化工生产中起着至关重要的作用，能够提高生产效率、保证产品质量、降低生产成本，确保安全生产。

化工仪表包括各种传感器、变送器、控制器、执行器等设备，通过这些设备能够实现对化工过程的自动化控制。

二、化工仪表的种类1. 压力仪表：用于测量和监测管道、容器、设备等的压力，常见的压力仪表有压力传感器、压力变送器、压力表等。

2. 温度仪表：用于测量和监测流体或设备的温度，常见的温度仪表有温度传感器、温度变送器、温度计等。

3. 流量仪表：用于测量和监测流体的流量，常见的流量仪表有流量传感器、流量计等。

4. 液位仪表：用于测量和监测容器、罐体等的液位，常见的液位仪表有液位传感器、液位开关、液位计等。

5. 分析仪表：用于分析和监测流体的成分和性质，常见的分析仪表有pH计、浊度计、色度计、气体分析仪等。

6. 控制仪表：用于对化工过程进行自动控制，常见的控制仪表有PLC、DCS系统、PID控制器等。

7. 阀门执行器：用于对管道和设备的阀门进行控制，常见的阀门执行器有电动执行器、气动执行器等。

三、化工仪表的标注要求化工仪表的标注是为了保证设备的安全性、可靠性和合理性，其标注要求如下：1. 精确性：化工仪表的标注应准确无误，符合实际测量值，误差控制在允许范围内。

2. 易读性：化工仪表的标注应清晰可读，以便操作人员准确读取相关参数。

3. 规范性：化工仪表的标注应符合相关标准和规范要求，符合国家法律法规的规定。

4. 一致性：化工仪表的标注应与设备的实际参数一致，不得存在偏差和矛盾。

5. 完整性：化工仪表的标注应包括相关参数、单位、生产厂商、生产批号等信息，可以对设备进行追溯和管理。

1. 符号标注：化工仪表的标注应包括相关的符号和文字说明，以便操作人员快速理解和识别。

2. 参数标注：化工仪表的标注应包括相关的参数和单位，如压力仪表的压力单位为MPa或kPa，温度仪表的温度单位为℃或℉。

化工设备基本知识试题(附答案)化工设备基本知识试题姓名得分一选择题（2×20分）1．离心泵工作时，流量稳定，那么它的扬程与管路所需的有效压力相比应该（）。

A．大于管路所需有效压力B．一样C．小于管路所需有效压力答：A2．下列压力属于反应的是（）。

A．热交换器B．回收塔C．洗涤器D．流化床答：D3．不适宜做调节流体流量及输送含颗粒物料的阀门是（）。

A.旋塞阀B.截止阀C.闸阀答：C4．压力安全阀的起跳压力应（）的设计压力，（）爆破片的爆破压力。

A．小于大于Ｂ．等于等于Ｃ．大于小于答：Ａ5．在选择压力表量程时应注意在被测压力较稳定的情况下，最大压力值应不超过仪表量程的（）。

答：C6．某内的压力为1MPa，为了测量它，应用下列哪一量程的压力表（）。

A．0-1MPaB．0-1.6MPaC．0-2.5MPaD．0-4.0MPa。

答:B7．离心泵输送介质密度改变,随着变化的参数是（）。

A．流量B．扬程C．轴功率答：C8．泵出口压力与扬程成()关系。

A．正比B．反比C．无关答:A9．与离心泵叶轮直径平方成正比的参数是()。

答:B10．启动离心泵前关闭泵出口阀的目的是（）。

A．减小启动功率B．提高泵出口压力C．防止系统压力突变D．防止吸入管线突然抽空答: A11．在化工生产中，管子与阀门连接普通都接纳（）连接。

A．法兰B．焊接C．承插式D．螺纹答：A12．有一台离心泵，原来以3000转/分的转速转动，现在改为2000转/分，那么泵的流量为原来的（）。

答：A13．对管束和壳体温差不大，壳程物料较干净的场合可选（）换热器。

A.浮头式B.固定管板式C.U型管式D、套管式答：B14．设想压力在1.6Mpa和10Mpa之间的压力属于（）。

A．低压B．高压C．中压D．超高压答：C15．某段管道最高运转温度是是350℃，则该管道上的法兰应用（）垫片。

A．四氟B．石棉C．橡胶垫片D．金属石墨缠绕垫片答：D16．离心泵过滤网安装在（）。

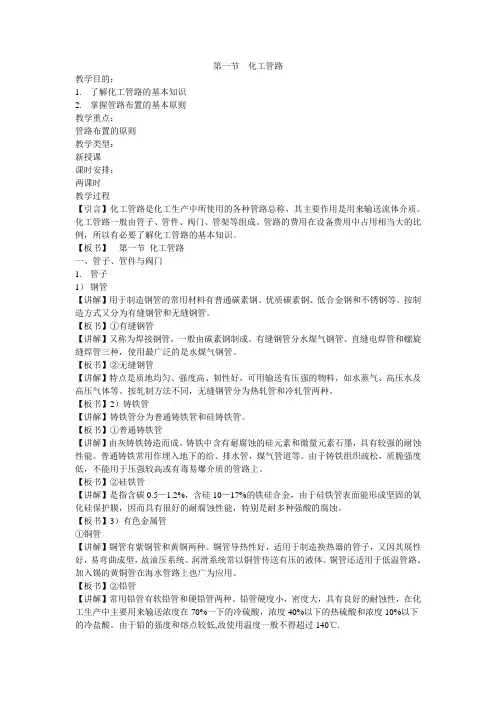

第四章管道及配件化工厂的各种管路通称为化工管道。

无论数量、尺寸与型式如何，一般管路都由管子、管件、阀门、支吊架、仪表装置以及其它附件所组成.其作用是按生产工艺要求把有关的化工机器和设备以及仪表装置等连接起来，以输送各种介质。

化工管道的种类繁多，其建设投资往往占化工厂全部建设投资的30%以上，但目前还没有统一的分类方法，习惯上按如下方法分类。

1.按管道在生产中的功能分类（1)物料管道用来输送原料、半成品、成品或废料的管道.这是生产中的主要管道。

(2)辅助管道即用来输送辅助介质的管道。

如加热用的蒸汽管路，冷却用的冷水管道，清洗物料用的清水管路和吹除用的压缩空气管路等等。

2.按管道的设计压力P（MPa）分类（1）真空管道一般指P＜0的管道；(2)低压管道一般指0≤P≤1.6的管道；（3)中压管道一般指1。

6＜P≤10的管道;(4）高压管道一般指10＜P≤100的管道;(5)超高压管道一般指P〉100的管道。

3.按管道的工作温度分类(1）低温管道一般指工作温度低于–20℃的管路;（2)常温管道一般指工作温度为–20—200℃的管路；（3）高温管道一般指工作温度高于200℃的管路.4.按管道的材质分类（1）金属管道金属管道的种类很多，主要有碳钢管道、铸铁管道、不锈钢管道和有色金属管道等；（2）非金属管道常用的非金属管道有塑料管道、陶瓷管道、玻璃管道、石墨管道等；（3）衬里管道常用的衬里管道有衬橡胶管道、衬铅管道和衬玻璃管道等。

第一节化工管路的标准化1。

公称直径管子和管路附件的公称直径是为了设计、制造、安装和修理的方便而规定的一种标准直径。

一般情况下,公称直径的数值既不是管子的内径,又不是管子的外径,而是与管子的内径相接近的整数。

表示，其后附加公称直径的数值.例如:公称直径为100毫公称直径用符号DN100表示。

米，用DN2。

公称压力表示，公称压力是为了设计、制造和使用的方便而规定的一种标准压力，用PN2.5表示。

化工机械的设备管理基础知识一、化工生产装置的特点化工生产是典型的过程工业，所生产的产品为流程性材料产品。

所谓流程性材料是指以流体（气、液、粉、粒体等）形态为主的材料。

化工生产装置是组成过程工业的工作母机群。

它通常是由一系列的机器和设备按一定的流程方式用管道，阀门等连接起来的一个独立的密闭系统，再配以必要的控制仪表和设备，即能平稳连续地把以流体为主的各种流程材料，在装置内部经历必要的物理化学过程，制造出人们需要的新的流程性材料产品。

二、化工机械设备的分类化工机械设备总体可分为两大类，即静设备和动设备。

1、静设备（1）塔设备：包括蒸馏塔（精溜塔）、干燥塔、洗涤塔、冷却塔、造粒塔。

（2）反应设备：包括反应器、反应釜、焚烧炉等。

（3）贮存设备:包括金属和非金属贮罐各种容器等。

（4）换热设备：包括列管式换热器、碟片式换热器、石墨冷凝器、U型管式换热器等。

（5）炉类设备：包括蒸汽锅炉、热载体炉（导热油炉）等。

2、动设备（1）化工机械类：包括离心机、真空过滤机、板框压滤机（箱式压滤机）、切片机、混拼机、震筛机、螺旋输送机等。

（2）通用机械类：①泵类：包括离心泵、旋涡泵、齿轮泵、水环式真空泵、水喷射式真空泵、水环罗茨式真空机组、比例泵、螺杆泵等。

②压缩机类：包括活塞式压缩机、螺杆式压缩机等。

③风机类：包括离心式鼓风机、离心式引风机、轴流式引风机、罗茨鼓风机等。

④制冷机类:包括活塞式冷冻机组、螺杆式冷冻机组等。

3、其它机械类：包括起重和运输机械、加工维修机械（如电焊机、钻床、无齿锯等）。

三、设备管理的基础资料设备管理的基础资料对设备综合管理工作非常重要。

其主要内容是收集资料积累数据，亦称为数据管理。

1设备卡片设备卡片是用于记录设备使用状况的文件。

2设备台帐设备台帐是用于记录设备信息的文件，其内容包括设备投入使用时间、固定资产编号、规格型号、安装部位等。

3 设备档案设备技术档案包括的内容主要有以下几个方面：设备生产厂提供的使用说明书和图纸，设备的详细信息如规格型号、生产厂家、技术数据等。

常见化工工艺图纸基础知识化工工艺图纸是指将化工工艺中所需要的信息，以制图的形式表现出来的一种图纸。

它能够直观地反映出化工流程、设备配置、管道布局、仪表设备、控制系统等方面的信息，对于化工工艺的设计、施工和维修都有着重要的作用。

下面将介绍常见的化工工艺图纸的基础知识。

一、化工工艺流程图化工工艺流程图是指将化工生产中各个工艺单元通过一定的符号、线条及文字组成具有流程性质的图解。

它主要用于描述化工生产中的系统流程图，包括起止点、输送方式、物料流量、工艺参数等。

在化工工艺流程图中，常见的符号有：地平线、竖直线、箭头、阀门、泵、容器、加热器、冷却器等。

每个符号都有其特定含义，需要结合化工流程的实际情况进行理解和应用。

二、化工设备图化工设备图是指将化工生产设备的形状、大小、结构、位置及安装方式等信息，以图形形式呈现出来的图纸。

它主要用于确定每一件设备的外观形状和结构要求，以及设备的相互配合关系。

在化工设备图中，常见的符号有：圆形、方形、长方形、椭圆形、气缸等。

每个符号对应着不同的设备种类，如圆形表示容器类的设备，长方形表示管道类的设备等。

三、化工管路图化工管路图是指将化工生产中各个管道的连接方式、管道长度、管道布局以及管道间的配管件等信息，以图形形式表示出来的图纸。

它主要用于确定管路布置、管道尺寸和管道配管件等。

在化工管路图中，常见的符号有：水平线、竖直线、交叉线、箭头、法兰口、弯头、三通、四通等。

每个符号对应着不同的管道连接方式和配管件种类。

四、化工仪表图化工仪表图是指将化工生产中各类仪表设备的安装位置、仪表接线方式、仪表输出信号、仪表范围及仪表名称等，以图形形式表示出来的图纸。

它主要用于确定仪表设备的配合关系和日常维护。

在化工仪表图中，常见的符号有：三角形、圆形、方形、椭圆形、箭头等。

每个符号对应着不同的仪表设备种类，在实际应用中需要结合具体仪表规格进行理解和使用。

五、化工控制图化工控制图是指将化工生产中的各种控制设备和控制元件之间的关系、控制回路、控制参数及控制设备本身的参数等信息，以图形形式呈现出来的图纸。

化工仪表必会知识点总结化工仪表是化工生产过程中必不可少的一部分，它能够对生产过程中的各种参数进行监测、控制和调节。

化工仪表的正确使用和维护对于保障生产安全、提高生产效率起着至关重要的作用。

本文将对化工仪表的相关知识进行总结，以供化工从业人员参考。

1. 化工仪表的分类化工仪表可以按照功能划分为监测仪表、控制仪表和调节仪表。

监测仪表用于监测生产过程中的各项参数，如温度、压力、流量、液位等；控制仪表用于实现生产过程中的自动化控制；调节仪表用于调节生产过程中的参数，以满足生产工艺要求。

2. 化工仪表的基本原理化工仪表的工作原理一般基于物理、化学和电子等原理。

其中，温度、压力、液位和流量的测量原理包括热电偶、电阻式传感器、毛细管压力计、浮子液位计和涡街流量计等。

3. 化工仪表的应用领域化工仪表广泛应用于石油化工、化学工业、制药、食品加工等领域。

在这些领域，化工仪表可以用于监测和控制各种参数，包括温度、压力、液位、流量、PH值等。

4. 化工仪表的维护与保养化工仪表的正确使用和维护对于保障生产过程的安全和稳定起着至关重要的作用。

在日常生产中，应定期对化工仪表进行检查、校准和维护，以确保其正常工作。

5. 化工仪表的故障排除化工仪表在使用过程中会出现各种故障，如传感器损坏、电路故障、信号丢失等。

对于这些故障，操作人员应掌握相应的故障排除方法，确保生产过程的正常进行。

综上所述，化工仪表是化工生产过程中不可或缺的一部分，它能够对生产过程中的各种参数进行监测、控制和调节。

化工从业人员应了解化工仪表的分类、基本原理、应用领域、维护与保养和故障排除方法，以确保化工仪表的正常运转，保障生产过程的安全和稳定。

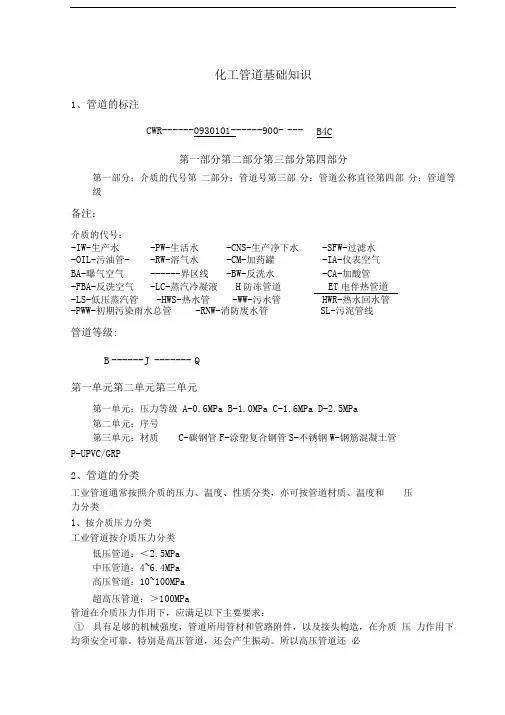

化工管道基础知识1、管道的标注CWR------0930101------900- ---B4C第一部分第二部分第三部分第四部分第一部分：介质的代号第二部分：管道号第三部分：管道公称直径第四部分：管道等级备注：介质的代号：-IW-生产水-PW-生活水-CNS-生产净下水-SFW-过滤水-OIL-污油管- -RW-溶气水-CM-加药罐-IA-仪表空气BA-曝气空气------界区线-BW-反洗水-CA-加酸管-FBA-反洗空气-LC-蒸汽冷凝液H防冻管道ET电伴热管道-LS-低压蒸汽管-HWS-热水管-WW-污水管HWR-热水回水管-PWW-初期污染雨水总管-RNW-消防废水管SL-污泥管线管道等级:B ------ J ------- Q第一单元第二单元第三单元第一单元：压力等级A-0.6MPa B-1.0MPa C-1.6MPa D-2.5MPa第二单元：序号第三单元：材质C-碳钢管F-涂塑复合钢管S-不锈钢W-钢筋混凝土管P-UPVC/GRP2、管道的分类工业管道通常按照介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类1、按介质压力分类工业管道按介质压力分类低压管道：＜2.5MPa中压管道：4~6.4MPa高压管道：10~100MPa超高压管道：＞100MPa管道在介质压力作用下，应满足以下主要要求：①具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须安全可靠。

特别是高压管道，还会产生振动。

所以高压管道还必须处理好防震加固问题。

②具有可靠的密封性，保证管道和管路附件以及连接接头在介质压力作用下严密不漏，这就必须正确地选择连接方法和密封材料，合理地进行施工安装。

2、按介质温度分类工业管道按介质温度分类常温管道：-40~120C低温管道：-40 C以下中温管道：121~450C高温管道：450C以上管道在介质温度作用下，应满足以下主要要求：①管材耐热的稳定性。

化工图纸种类工艺流程图化工设备图设备布置图管道布置图工艺流程草图工艺物料流程图带控制点的工艺流程图工艺管道及仪表流程图工程图施工图设备布置图设备安装详图管口方位图管道平面布置图立面剖视图管段轴测图（管段图，空视图）管口方位图管件图2.3带控制点的工艺流程图中设备、管道、仪表的表示方法2.3.1设备的表示方法2.3.1.1常用设备机器类别与代号表2-2设备机械类别与代号压缩机换热器起重运输设备其他机械动力机泵反应器火炬烟囱塔容器称重机械C E L M M，E，S，DP R S T V W2.3.1.2设备标注E 18 01 A/BE表示设备分类代号18表示主项代号01表示设备顺序号A/B表示相同设备的数量号。

主项代号：一般为工段或者装置的序号，一般两位数表示01—99 。

设备顺序号：相同设备在工艺流程中的先后顺序编制，一般用两位数表示01-99 。

相同设备的数量尾号：用以区别同一位号，数量不止一台的相同设备。

2.3.2管道的表示方法2.3.2.1常见物料代号表2-3常见物料代号工艺空气工艺气体空气压缩空气原水、新鲜水天然气生产废水放空PA PG AR CA RW NG WW VT2.3.2.2常用管路公称压力等级代号表2-4常用管路公称压力等级代号H L M P0.25Mpa 1.0MPa 1.6MPa 4.0MPa2.3.2.3常用管路材质类别及代号表2-5常用管路材质类别代号H B F G衬里及内防腐碳钢有色金属非金属2.3.2.4常用管路绝热及隔声代号表2-6常用管路绝热及隔声代号H P W N保温人身防护热水伴热隔声2.3.2.5常管路标注方法PG-13 10-300-AIA-HPG表示物料代号13表示工程主项，按照工程规定的主项编号填写，采用01开始，至99结束。

10表示管段顺序号，相同类别的物料在同一主项内以流向先后为序，顺序编号。

采用两位数字，从01开始，99结束。

前面三项构成管段号300管道规格，一般标注公称直径，以mm为单位，只标注数字不标注单位。
