（4）应尽可能缓和不平路面对车身造成的冲击，并衰减其振动，保证汽车行驶平顺性。在轴线相交且相对位置及轴间夹角经常变化的转轴之间传动力。
2、类型：轮式、履带式、车轮——履带式
3、组成：1、车架：整车的基体。
2、车桥：通过弹性元件与车架相连。
3、车轮：车轮安装在车桥上
4、悬架：车架通过弹性悬架支承在车桥上。起连接、支承和减震的作用。
中梁式车架（脊梁式车架）
综合式车架：
轿车一般采用无梁式车架的承载式车身。
（1）边梁式车架：两根纵梁和若干根横梁焊接或铆接在一起。
（2）中梁式车架：中梁式车架又称脊梁式车架，它是由一根贯穿汽车纵向的中央纵梁和若干根横向悬伸托架构成。
（3）综合式车架：综合式车架一般是由边梁式和中梁式车架结合而成的。
（4）承载式车身：采用承载式车身。承载式车身如图所示，由于无车架，可以减轻整车质量;可以使地板高度降低，使上、下车方便。
作用：使转向轮自动回正，转向轻便。主销内倾角一般为5º～8º，过大易导致方向不稳定，前轮易摇摆
前轮外倾：转向轮安装在转向节上时，其旋转平面上端向外倾斜，这种现象称为转向车轮外倾。车轮旋转平面与垂直于车辆支撑面的纵向平面的夹角a称为车轮外倾角。
作用：使转向轻便和提高前轮工作的安全性。转向轮外倾角一般为1º左右
三、车桥
1.作用
车桥(俗称车轴)通过悬架和车架(或承载式车身)相连，两端安装车轮，其功用是传递车架(或承载式车身)与车轮之间各方向的作用力及其力矩。
2.分类
按照用途的不同：转向桥、驱动桥、转向驱动桥、支持桥
按照结构分：整体式车桥、断开式车桥
3.转向桥：分为整体式转向桥和断开式转向桥两种。
4.转向驱动桥：越野汽车、前轮驱动汽车和全轮驱动汽车的前桥，既起转向桥的作用，又兼起驱动桥的作用，故称为转向驱动桥。分为整体式转向驱动桥和断开时转向驱动桥两种。
2、类型：轮式、履带式、车轮——履带式
3、组成：1、车架：整车的基体。
2、车桥：通过弹性元件与车架相连。
3、车轮：车轮安装在车桥上
4、悬架：车架通过弹性悬架支承在车桥上。起连接、支承和减震的作用。
中梁式车架（脊梁式车架）
综合式车架：
轿车一般采用无梁式车架的承载式车身。
（1）边梁式车架：两根纵梁和若干根横梁焊接或铆接在一起。
（2）中梁式车架：中梁式车架又称脊梁式车架，它是由一根贯穿汽车纵向的中央纵梁和若干根横向悬伸托架构成。
（3）综合式车架：综合式车架一般是由边梁式和中梁式车架结合而成的。
（4）承载式车身：采用承载式车身。承载式车身如图所示，由于无车架，可以减轻整车质量;可以使地板高度降低，使上、下车方便。
作用：使转向轮自动回正，转向轻便。主销内倾角一般为5º～8º，过大易导致方向不稳定，前轮易摇摆
前轮外倾：转向轮安装在转向节上时，其旋转平面上端向外倾斜，这种现象称为转向车轮外倾。车轮旋转平面与垂直于车辆支撑面的纵向平面的夹角a称为车轮外倾角。
作用：使转向轻便和提高前轮工作的安全性。转向轮外倾角一般为1º左右
三、车桥
1.作用
车桥(俗称车轴)通过悬架和车架(或承载式车身)相连，两端安装车轮，其功用是传递车架(或承载式车身)与车轮之间各方向的作用力及其力矩。
2.分类
按照用途的不同：转向桥、驱动桥、转向驱动桥、支持桥
按照结构分：整体式车桥、断开式车桥
3.转向桥：分为整体式转向桥和断开式转向桥两种。
4.转向驱动桥：越野汽车、前轮驱动汽车和全轮驱动汽车的前桥，既起转向桥的作用，又兼起驱动桥的作用，故称为转向驱动桥。分为整体式转向驱动桥和断开时转向驱动桥两种。
汽车车桥教案
汽车车桥教案教案标题：汽车车桥教案教案目标：1. 了解汽车车桥的定义、功能和结构。
2. 理解不同类型的汽车车桥及其应用。
3. 掌握汽车车桥的维护和保养方法。
教学重点：1. 汽车车桥的定义和功能。
2. 不同类型的汽车车桥及其应用。
3. 汽车车桥的维护和保养方法。
教学难点：1. 掌握汽车车桥的结构和工作原理。
2. 理解不同类型的汽车车桥的区别和应用。
教学准备：1. PowerPoint幻灯片或白板和马克笔。
2. 汽车车桥的实物或模型。
3. 汽车车桥的相关资料和视频。
教学过程：一、导入（5分钟）1. 利用图片或视频展示不同类型的汽车车桥。
2. 引导学生思考汽车车桥的作用和重要性。
二、知识讲解（15分钟）1. 通过幻灯片或白板，讲解汽车车桥的定义、功能和结构。
2. 解释不同类型的汽车车桥，如前驱车、后驱车和四驱车的车桥区别。
3. 引导学生理解汽车车桥的工作原理。
三、案例分析（15分钟）1. 分组讨论不同类型汽车车桥的应用场景和优缺点。
2. 学生根据案例分析，总结不同类型车桥的适用性和特点。
四、实践操作（20分钟）1. 学生观察实物或模型的汽车车桥，了解其结构和组成部分。
2. 指导学生进行汽车车桥的维护和保养方法实操。
五、小结与评价（10分钟）1. 学生回答问题，总结本节课所学的知识要点。
2. 教师对学生的表现进行评价和反馈。
教学延伸：1. 鼓励学生进行更深入的研究，了解不同品牌汽车车桥的特点和技术创新。
2. 组织学生参观汽车维修厂或汽车制造厂，深入了解汽车车桥的实际应用。
教学资源：1. PowerPoint幻灯片或白板和马克笔。
2. 汽车车桥的实物或模型。
3. 汽车车桥的相关资料和视频。
教学评价：1. 学生的参与度和讨论质量。
2. 学生对汽车车桥的理解和应用能力。
3. 学生在实践操作中的准确性和技能掌握程度。
备注：教案撰写的内容仅供参考，实际教学中可以根据具体情况进行调整和优化。

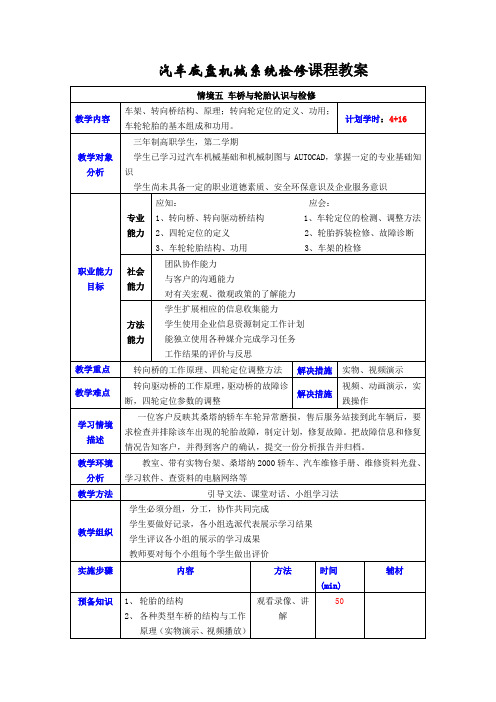

汽车底盘机械系统检修05车桥与轮胎认识与检修教案
方法
时间(min)
辅材
预备知识
1、轮胎的结构
2、各种类型车桥的结构与工作原理（实物演示、视频播放）
3、轮胎常见故障产生原因
观看录像、讲解
50
问题导入
学习情境描述，明确学习任务
5
分 组
4组
课堂分组
5
咨讯
与客户交谈，了解客户车辆使用情况，进而获得车辆故障信息
了解有关车辆信息
角色扮演
小组讨论
教师监控
20
任务单QJ-02-01
团队合作组织形式
现场5S的规定与实施
小组讨论
教师监控
引导文
170
评估
学生的工作状态、工作的质量
工作任务是否被完整完成？归档是否完整？
过程考评，百分制
1.态度（10%）
根据遵守设备安全、人身安全和生产纪律等情况进行打分10分；
2．工单考评（20%）
预习内容10分
项目操作过程记录10分
3.实际操作（70%）
否□
1分
拓展发言
是否精彩
是□
否□
1分
小组讨论
是否积极
是□
否□
1分
设备安全
有无损害
无□
有□
1分
人身安全
有无损伤
无□
有□
2分
生产纪律
是否守纪
是□
否□
2分
现场5S
是否做到
是□
否□
2分
工单考评
预习内容
车桥、车轮基础知识预习
充分□
一般□
没预习□
10分
操作过程记录
操作过程记录
完整□
一般□
没记录□
时间(min)
辅材
预备知识
1、轮胎的结构
2、各种类型车桥的结构与工作原理（实物演示、视频播放）
3、轮胎常见故障产生原因
观看录像、讲解
50
问题导入
学习情境描述，明确学习任务
5
分 组
4组
课堂分组
5
咨讯
与客户交谈，了解客户车辆使用情况，进而获得车辆故障信息
了解有关车辆信息
角色扮演
小组讨论
教师监控
20
任务单QJ-02-01
团队合作组织形式
现场5S的规定与实施
小组讨论
教师监控
引导文
170
评估
学生的工作状态、工作的质量
工作任务是否被完整完成？归档是否完整？
过程考评，百分制
1.态度（10%）
根据遵守设备安全、人身安全和生产纪律等情况进行打分10分；
2．工单考评（20%）
预习内容10分
项目操作过程记录10分
3.实际操作（70%）
否□
1分
拓展发言
是否精彩
是□
否□
1分
小组讨论
是否积极
是□
否□
1分
设备安全
有无损害
无□
有□
1分
人身安全
有无损伤
无□
有□
2分
生产纪律
是否守纪
是□
否□
2分
现场5S
是否做到
是□
否□
2分
工单考评
预习内容
车桥、车轮基础知识预习
充分□
一般□
没预习□
10分
操作过程记录
操作过程记录
完整□
一般□
没记录□
汽车底盘教案：车架、车桥、悬架的检修
[复习回顾]（10＇）简述拆胎机和动平衡仪的使用方法[导入新课]车架、车桥、悬架的检修一、车架（20＇）1、作用：整个车的基体，汽车的绝大多数部件和总成都装在车架上，并使它们相对保持正确位置。
2、分类：边梁式车架、中梁式车架、综合式车架和无梁式车架。
1）边梁式车架：由两根位于两边的纵梁和若干根横梁组成，用铆接法或焊接法将纵梁和横梁连接成坚固刚性的构架，被广泛用于货车和大多数特种汽车上。
2）中梁式车架：又称脊梁式车架，它由一根贯穿汽车纵向的中央纵梁和若干根横向悬伸托架构成。
其结构特点是中梁的断面可做成管形或箱形。
3）综合式车架：前部是边梁式，后部是中梁式。
4）无梁式车架：以车身兼代车架，所有的零部件都要安装在车身上，作用于车身的各种力均由车身承受。
二、车桥（10＇）1、作用：安装车轮，传递车架与车轮之间的各方向作用力及其产生的弯矩和转矩。
2、分类1）根据悬架结构不同分为：非断开式和断开式2）根据车桥作用不同分为：转向桥、支持桥、驱动桥和转向驱动桥。
（1）转向桥：一般为车前桥，能使装在前桥两端的车轮偏转一定角度，实现汽车转向。
主要由前轴、转向节、主销和轮毂组成。
（2）转向驱动桥：能实现车轮转向和驱动两种功能。
一般用于全轮驱动的越野汽车和一些轿车的前桥上。
由主差速器、差速器、半轴、转向节、主销和轮毂组成。
三、悬架（30＇）1、作用：把车架与车桥弹性的连接起来，以缓和或吸收车轮在不平道路上行驶时所产生的冲击和振动，保证汽车行驶的平顺性。
2、类型：非独立悬架和独立悬架1）非独立悬架（1）结构特点：两侧车轮安装在一根整体式车轴的两端，车轴则通过弹性元件与车架或车身相连，这种悬架当一侧车轮因道路不平而跳动时，将要影响另一侧车轮的工作。
（2）分类：钢板弹簧非独立悬架、螺旋弹簧非独立悬架2）独立悬架（1）结构特点：两侧车轮分别安装在断开式车轴两端，每端车轴和车轮单独通过弹性元件与车架相连，当一侧车轮跳动时对另一侧车轮不产生影响。
最新车桥教案
十字绣□编制类□银饰制品类□串珠首饰类□
此次调查以女生为主，男生只占很少比例，调查发现58％的学生月生活费基本在400元左右，其具体分布如（图1-1）讲授
300元以下□300～400元□400～500□500元以上□
举例
目前，上海市创业培训中心已开办大学生创业培训班，共招收上海交通大学、上海商业职业技术学院等应届毕业生６２人。
转向节：为一叉形件，在叉形件上有安装主销的两个轴孔，安装轴承的为转向节轴，在轴的根部安装有制动底板。
四、车桥的检修
五、日常维护保养常识
在学生代表进行总结的过程中，锻炼了学生的表达能力。
根据已经学习的知识进行分析解决问题，可以锻炼学生解决问题的能力。
评价的过程可以让学生看到别人眼中的自己，充分发挥自己的优势，改掉缺点。
汽车车桥汽车底盘行驶系的重要组成部分，起到，承上启下的重要作用，而汽车运动质量的优劣或者工作性能的好坏直接影响汽车的经济性和动力性，关系到汽车行驶的安全性和乘座的舒适性。前面我们已经预习了车桥，相信大家对于车桥的作用及形式已经有了比较深的认识，那么大家可能就对车桥的结构存在一定疑问。
一、车桥的功用、分类
一般汽车的转向桥就是汽车的前桥。
汽车转向桥的受力：
1、垂直载荷；
2、纵向力及其力矩；
3、侧向力及其力矩。
前梁：断面常采用工字梁或空心圆管梁，以承受弯矩为主，（在制动时承受弯矩和扭矩）
主销：为连接前轴和转向节的部件，主
轮毂：为一个旋转件，在轮毂上可安装轮盘。通过两个轮毂轴承安装在转向节轴径上，内端为大轴承。
就算你买手工艺品来送给朋友也是一份意义非凡的绝佳礼品哦。而这一份礼物于在工艺品店买的现成的礼品相比，就有价值意义，虽然它的成本比较低但它毕竟它是你花心血花时间去完成的。就像现在最流行的针织围巾，为何会如此深得人心，更有人称它为温暖牌绝大部分多是因为这个原因哦。而且还可以锻炼你的动手能力，不仅实用还有很大的装饰功用哦。分组讨论，可以增进学生之间的感情，培养他们的学习兴趣以及合作精神，是对今后的社会能力的培养。
此次调查以女生为主，男生只占很少比例，调查发现58％的学生月生活费基本在400元左右，其具体分布如（图1-1）讲授
300元以下□300～400元□400～500□500元以上□
举例
目前，上海市创业培训中心已开办大学生创业培训班，共招收上海交通大学、上海商业职业技术学院等应届毕业生６２人。
转向节：为一叉形件，在叉形件上有安装主销的两个轴孔，安装轴承的为转向节轴，在轴的根部安装有制动底板。
四、车桥的检修
五、日常维护保养常识
在学生代表进行总结的过程中，锻炼了学生的表达能力。
根据已经学习的知识进行分析解决问题，可以锻炼学生解决问题的能力。
评价的过程可以让学生看到别人眼中的自己，充分发挥自己的优势，改掉缺点。
汽车车桥汽车底盘行驶系的重要组成部分，起到，承上启下的重要作用，而汽车运动质量的优劣或者工作性能的好坏直接影响汽车的经济性和动力性，关系到汽车行驶的安全性和乘座的舒适性。前面我们已经预习了车桥，相信大家对于车桥的作用及形式已经有了比较深的认识，那么大家可能就对车桥的结构存在一定疑问。
一、车桥的功用、分类
一般汽车的转向桥就是汽车的前桥。
汽车转向桥的受力：
1、垂直载荷；
2、纵向力及其力矩；
3、侧向力及其力矩。
前梁：断面常采用工字梁或空心圆管梁，以承受弯矩为主，（在制动时承受弯矩和扭矩）
主销：为连接前轴和转向节的部件，主
轮毂：为一个旋转件，在轮毂上可安装轮盘。通过两个轮毂轴承安装在转向节轴径上，内端为大轴承。
就算你买手工艺品来送给朋友也是一份意义非凡的绝佳礼品哦。而这一份礼物于在工艺品店买的现成的礼品相比，就有价值意义，虽然它的成本比较低但它毕竟它是你花心血花时间去完成的。就像现在最流行的针织围巾，为何会如此深得人心，更有人称它为温暖牌绝大部分多是因为这个原因哦。而且还可以锻炼你的动手能力，不仅实用还有很大的装饰功用哦。分组讨论，可以增进学生之间的感情，培养他们的学习兴趣以及合作精神，是对今后的社会能力的培养。

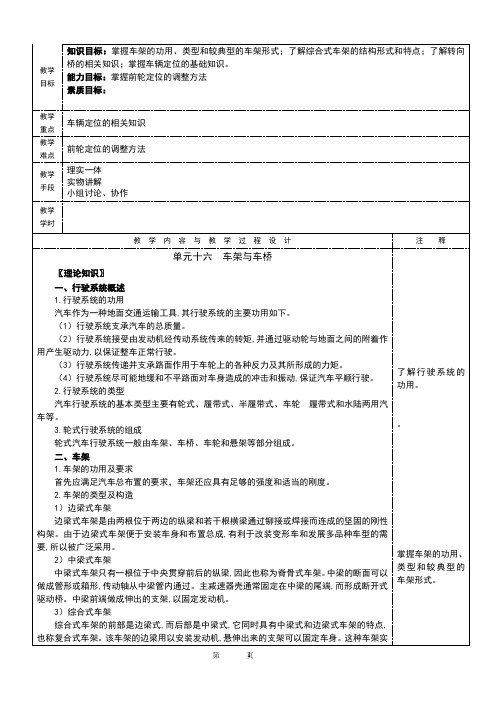

NO16单元十六车架与车桥汽车构造教案
