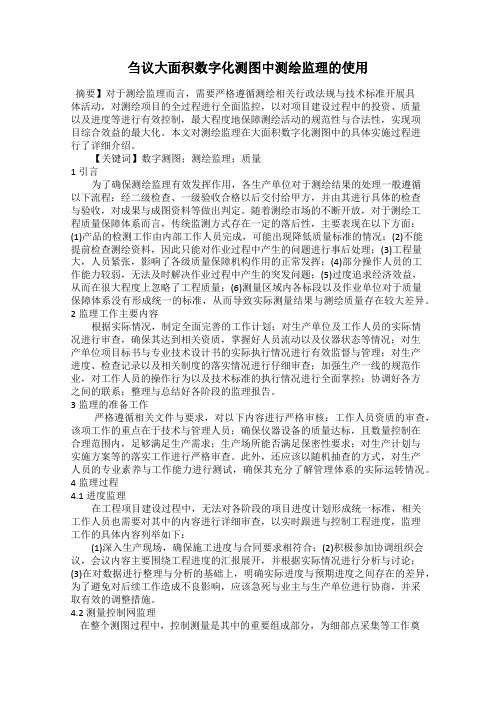

刍议大面积数字化测图中测绘监理的使用摘要】对于测绘监理而言，需要严格遵循测绘相关行政法规与技术标准开展具体活动，对测绘项目的全过程进行全面监控，以对项目建设过程中的投资、质量以及进度等进行有效控制，最大程度地保障测绘活动的规范性与合法性，实现项目综合效益的最大化。
本文对测绘监理在大面积数字化测图中的具体实施过程进行了详细介绍。
【关键词】数字测图；测绘监理；质量1引言为了确保测绘监理有效发挥作用，各生产单位对于测绘结果的处理一般遵循以下流程：经二级检查、一级验收合格以后交付给甲方，并由其进行具体的检查与验收，对成果与成图资料等做出判定。
随着测绘市场的不断开放，对于测绘工程质量保障体系而言，传统监测方式存在一定的落后性，主要表现在以下方面：(1)产品的检测工作由内部工作人员完成，可能出现降低质量标准的情况；(2)不能提前检查测绘资料，因此只能对作业过程中产生的问题进行事后处理；(3)工程量大，人员紧张，影响了各级质量保障机构作用的正常发挥；(4)部分操作人员的工作能力较弱，无法及时解决作业过程中产生的突发问题；(5)过度追求经济效益，从而在很大程度上忽略了工程质量；(6)测量区域内各标段以及作业单位对于质量保障体系没有形成统一的标准，从而导致实际测量结果与测绘质量存在较大差异。
2监理工作主要内容根据实际情况，制定全面完善的工作计划；对生产单位及工作人员的实际情况进行审查，确保其达到相关资质，掌握好人员流动以及仪器状态等情况；对生产单位项目标书与专业技术设计书的实际执行情况进行有效监督与管理；对生产进度、检查记录以及相关制度的落实情况进行仔细审查；加强生产一线的规范作业，对工作人员的操作行为以及技术标准的执行情况进行全面掌控；协调好各方之间的联系；整理与总结好各阶段的监理报告。
3监理的准备工作严格遵循相关文件与要求，对以下内容进行严格审核：工作人员资质的审查，该项工作的重点在于技术与管理人员；确保仪器设备的质量达标，且数量控制在合理范围内，足够满足生产需求；生产场所能否满足保密性要求；对生产计划与实施方案等的落实工作进行严格审查。

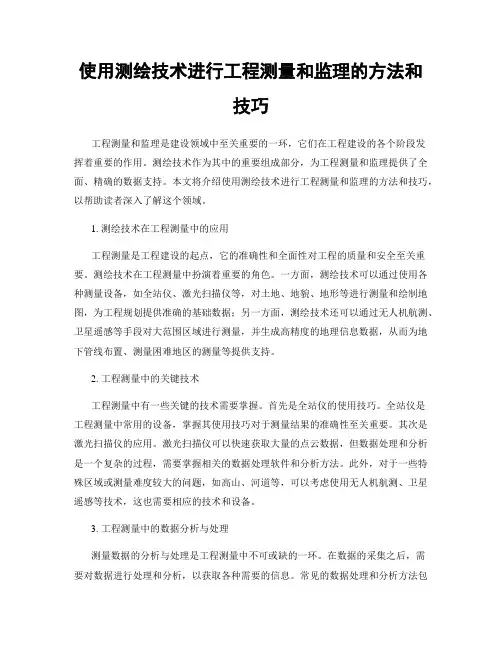

使用测绘技术进行工程测量和监理的方法和技巧工程测量和监理是建设领域中至关重要的一环，它们在工程建设的各个阶段发挥着重要的作用。
测绘技术作为其中的重要组成部分，为工程测量和监理提供了全面、精确的数据支持。
本文将介绍使用测绘技术进行工程测量和监理的方法和技巧，以帮助读者深入了解这个领域。
1. 测绘技术在工程测量中的应用工程测量是工程建设的起点，它的准确性和全面性对工程的质量和安全至关重要。
测绘技术在工程测量中扮演着重要的角色。
一方面，测绘技术可以通过使用各种测量设备，如全站仪、激光扫描仪等，对土地、地貌、地形等进行测量和绘制地图，为工程规划提供准确的基础数据；另一方面，测绘技术还可以通过无人机航测、卫星遥感等手段对大范围区域进行测量，并生成高精度的地理信息数据，从而为地下管线布置、测量困难地区的测量等提供支持。
2. 工程测量中的关键技术工程测量中有一些关键的技术需要掌握。
首先是全站仪的使用技巧。
全站仪是工程测量中常用的设备，掌握其使用技巧对于测量结果的准确性至关重要。
其次是激光扫描仪的应用。
激光扫描仪可以快速获取大量的点云数据，但数据处理和分析是一个复杂的过程，需要掌握相关的数据处理软件和分析方法。
此外，对于一些特殊区域或测量难度较大的问题，如高山、河道等，可以考虑使用无人机航测、卫星遥感等技术，这也需要相应的技术和设备。
3. 工程测量中的数据分析与处理测量数据的分析与处理是工程测量中不可或缺的一环。
在数据的采集之后，需要对数据进行处理和分析，以获取各种需要的信息。
常见的数据处理和分析方法包括数据配准、三角网剖分、坐标转换、地形生成等。
此外，对于大范围区域的测量数据，可以考虑使用地理信息系统（GIS）进行数据管理和分析。
4. 工程监理中的测量方法工程监理是确保工程质量和进度的关键环节。
在工程监理过程中，测量是一个重要的手段。
监理人员需要了解工程测量的基本原理和方法，并且能够根据工程的具体情况制定合理的监测方案。

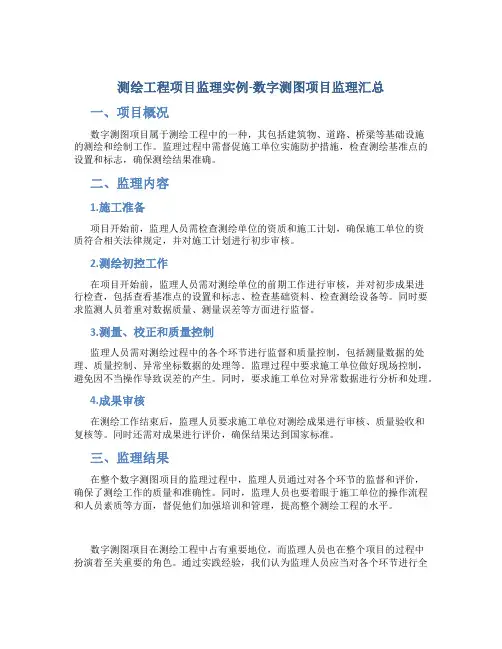

测绘工程项目监理实例-数字测图项目监理汇总一、项目概况数字测图项目属于测绘工程中的一种，其包括建筑物、道路、桥梁等基础设施的测绘和绘制工作。
监理过程中需督促施工单位实施防护措施，检查测绘基准点的设置和标志，确保测绘结果准确。
二、监理内容1.施工准备项目开始前，监理人员需检查测绘单位的资质和施工计划，确保施工单位的资质符合相关法律规定，并对施工计划进行初步审核。
2.测绘初控工作在项目开始前，监理人员需对测绘单位的前期工作进行审核，并对初步成果进行检查，包括查看基准点的设置和标志、检查基础资料、检查测绘设备等。
同时要求监测人员着重对数据质量、测量误差等方面进行监督。
3.测量、校正和质量控制监理人员需对测绘过程中的各个环节进行监督和质量控制，包括测量数据的处理、质量控制、异常坐标数据的处理等。
监理过程中要求施工单位做好现场控制，避免因不当操作导致误差的产生。
同时，要求施工单位对异常数据进行分析和处理。
4.成果审核在测绘工作结束后，监理人员要求施工单位对测绘成果进行审核、质量验收和复核等。
同时还需对成果进行评价，确保结果达到国家标准。
三、监理结果在整个数字测图项目的监理过程中，监理人员通过对各个环节的监督和评价，确保了测绘工作的质量和准确性。
同时，监理人员也要着眼于施工单位的操作流程和人员素质等方面，督促他们加强培训和管理，提高整个测绘工程的水平。
数字测图项目在测绘工程中占有重要地位，而监理人员也在整个项目的过程中扮演着至关重要的角色。
通过实践经验，我们认为监理人员应当对各个环节进行全面监督，并对施工单位的工作进行督促和管理，从而确保数字测图项目的顺利进行和成果的准确性。

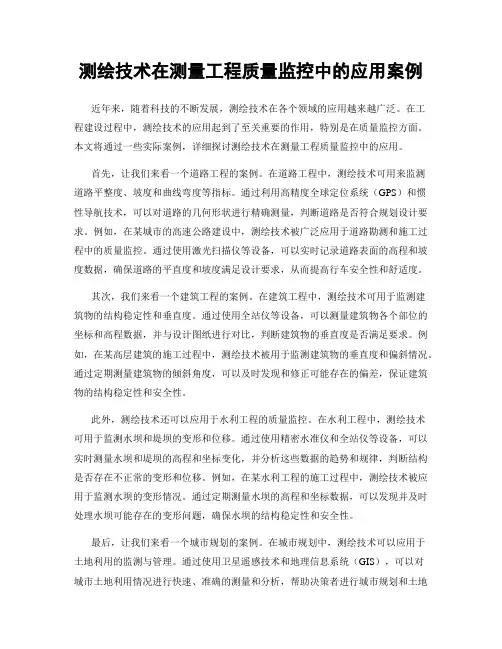

测绘技术在测量工程质量监控中的应用案例近年来，随着科技的不断发展，测绘技术在各个领域的应用越来越广泛。
在工程建设过程中，测绘技术的应用起到了至关重要的作用，特别是在质量监控方面。
本文将通过一些实际案例，详细探讨测绘技术在测量工程质量监控中的应用。
首先，让我们来看一个道路工程的案例。
在道路工程中，测绘技术可用来监测道路平整度、坡度和曲线弯度等指标。
通过利用高精度全球定位系统（GPS）和惯性导航技术，可以对道路的几何形状进行精确测量，判断道路是否符合规划设计要求。
例如，在某城市的高速公路建设中，测绘技术被广泛应用于道路勘测和施工过程中的质量监控。
通过使用激光扫描仪等设备，可以实时记录道路表面的高程和坡度数据，确保道路的平直度和坡度满足设计要求，从而提高行车安全性和舒适度。
其次，我们来看一个建筑工程的案例。
在建筑工程中，测绘技术可用于监测建筑物的结构稳定性和垂直度。
通过使用全站仪等设备，可以测量建筑物各个部位的坐标和高程数据，并与设计图纸进行对比，判断建筑物的垂直度是否满足要求。
例如，在某高层建筑的施工过程中，测绘技术被用于监测建筑物的垂直度和偏斜情况。
通过定期测量建筑物的倾斜角度，可以及时发现和修正可能存在的偏差，保证建筑物的结构稳定性和安全性。
此外，测绘技术还可以应用于水利工程的质量监控。
在水利工程中，测绘技术可用于监测水坝和堤坝的变形和位移。
通过使用精密水准仪和全站仪等设备，可以实时测量水坝和堤坝的高程和坐标变化，并分析这些数据的趋势和规律，判断结构是否存在不正常的变形和位移。
例如，在某水利工程的施工过程中，测绘技术被应用于监测水坝的变形情况。
通过定期测量水坝的高程和坐标数据，可以发现并及时处理水坝可能存在的变形问题，确保水坝的结构稳定性和安全性。
最后，让我们来看一个城市规划的案例。
在城市规划中，测绘技术可以应用于土地利用的监测与管理。
通过使用卫星遥感技术和地理信息系统（GIS），可以对城市土地利用情况进行快速、准确的测量和分析，帮助决策者进行城市规划和土地管理。
文章编号:049420911(2007)0920035203中图分类号:P231.5 文献标识码:B测绘监理在大面积数字化测图中的应用曾海滨(厦门市测绘与基础地理信息中心,福建厦门361012)Application of Surveying Inspection in Large Area Digital MappingZEN G Hai 2bin摘要:指出传统测绘工程质量保障体系存在的不足,论述测绘监理在基础测绘的实施过程,以实例说明测绘监理在保证数字化测图质量中的重要作用及其优越性。
关键词:数字测图;监理;测绘监理;质量 收稿日期:2007208209作者简介:曾海滨(19732),男,福建漳浦人,工程师,主要从事测绘生产和管理工作。
一、前 言测绘监理是依据测绘行政法规和技术标准,综合应用法律、经济、行政、技术标准和有关政策,为确保测绘行为的合法性和科学性,对测绘项目进行全过程的有效监控,目的是对测绘项目的投资、质量、进度等程序进行有效控制,实现合同的要求,以求得测绘项目的最佳综合效益。
传统的测绘行业和测绘产品本身具有比较完善的过程检查和质量准则,而且生产和过程具有可追溯性和重复性。
为了保证测绘工程质量,各生产单位几十年习惯的做法是对测绘成果进行“二级检查、一级验收”,最后提交甲方进行联合检查验收,完成对成果、成图资料的合格与否的评价。
在当前测绘市场已逐步开放的情况下,就测绘工程质量保障体系而言,测绘工程仅用“二级检查、一级验收”的传统方法是不够的,具体表现在以下几个方面:①产品的自检与互检,均为内部人员的检查,产品质量容易马虎通过;②测绘资料多数为事后检查,不能及时将出现的问题消除在作业过程中;③任务急、人员紧张,作业单位的各级质量保障机构形如虚设;④新手作业中出现的差、错、漏、缺等情况不能及时解决;⑤由于经济利益的关系,作业单位往往只为抓数量讲经济效益而容易忽视工程质量;⑥测区内不同的标段、不同作业单位对质量保障体系把握的尺度不同,导致整个测区的测绘质量存在差异。

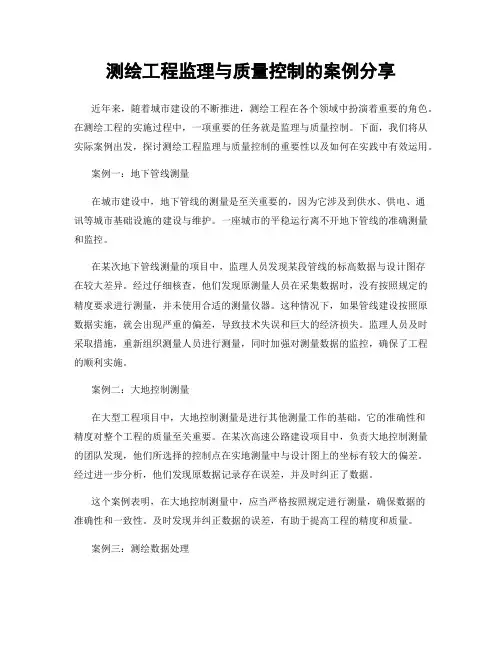

测绘工程监理与质量控制的案例分享近年来，随着城市建设的不断推进，测绘工程在各个领域中扮演着重要的角色。
在测绘工程的实施过程中，一项重要的任务就是监理与质量控制。
下面，我们将从实际案例出发，探讨测绘工程监理与质量控制的重要性以及如何在实践中有效运用。
案例一：地下管线测量在城市建设中，地下管线的测量是至关重要的，因为它涉及到供水、供电、通讯等城市基础设施的建设与维护。
一座城市的平稳运行离不开地下管线的准确测量和监控。
在某次地下管线测量的项目中，监理人员发现某段管线的标高数据与设计图存在较大差异。
经过仔细核查，他们发现原测量人员在采集数据时，没有按照规定的精度要求进行测量，并未使用合适的测量仪器。
这种情况下，如果管线建设按照原数据实施，就会出现严重的偏差，导致技术失误和巨大的经济损失。
监理人员及时采取措施，重新组织测量人员进行测量，同时加强对测量数据的监控，确保了工程的顺利实施。
案例二：大地控制测量在大型工程项目中，大地控制测量是进行其他测量工作的基础。
它的准确性和精度对整个工程的质量至关重要。
在某次高速公路建设项目中，负责大地控制测量的团队发现，他们所选择的控制点在实地测量中与设计图上的坐标有较大的偏差。
经过进一步分析，他们发现原数据记录存在误差，并及时纠正了数据。
这个案例表明，在大地控制测量中，应当严格按照规定进行测量，确保数据的准确性和一致性。
及时发现并纠正数据的误差，有助于提高工程的精度和质量。
案例三：测绘数据处理在测绘工程中，数据的处理是一个非常重要的环节。
其结果的准确性直接关系到工程建设的成败。
在某次国家级测绘工程项目中，数据处理中心发现，从前期采集的原始数据到最终得出的成果数据中存在一定的差异。
经过不断的分析和对照，他们发现原始数据在采集过程中存在错误，导致了最终的结果出现偏差。
他们及时纠正了错误，并重新进行了数据处理，确保了成果数据的准确性。
这个案例表明，在测绘工程中，数据的采集和处理是关键的环节。

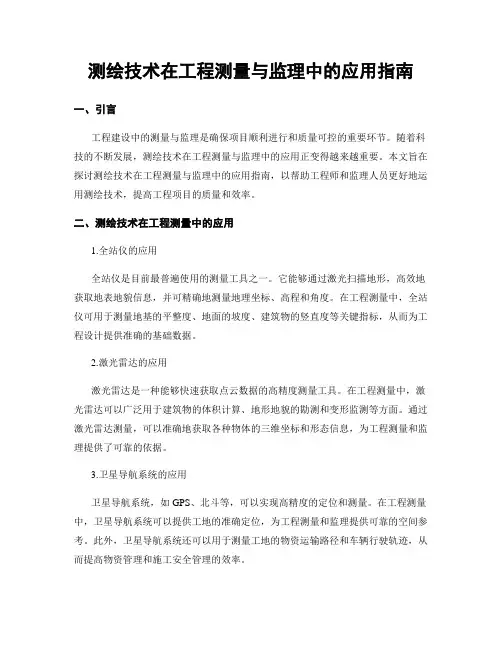

测绘技术在工程测量与监理中的应用指南一、引言工程建设中的测量与监理是确保项目顺利进行和质量可控的重要环节。
随着科技的不断发展，测绘技术在工程测量与监理中的应用正变得越来越重要。
本文旨在探讨测绘技术在工程测量与监理中的应用指南，以帮助工程师和监理人员更好地运用测绘技术，提高工程项目的质量和效率。
二、测绘技术在工程测量中的应用1.全站仪的应用全站仪是目前最普遍使用的测量工具之一。
它能够通过激光扫描地形，高效地获取地表地貌信息，并可精确地测量地理坐标、高程和角度。
在工程测量中，全站仪可用于测量地基的平整度、地面的坡度、建筑物的竖直度等关键指标，从而为工程设计提供准确的基础数据。
2.激光雷达的应用激光雷达是一种能够快速获取点云数据的高精度测量工具。
在工程测量中，激光雷达可以广泛用于建筑物的体积计算、地形地貌的勘测和变形监测等方面。
通过激光雷达测量，可以准确地获取各种物体的三维坐标和形态信息，为工程测量和监理提供了可靠的依据。
3.卫星导航系统的应用卫星导航系统，如GPS、北斗等，可以实现高精度的定位和测量。
在工程测量中，卫星导航系统可以提供工地的准确定位，为工程测量和监理提供可靠的空间参考。
此外，卫星导航系统还可以用于测量工地的物资运输路径和车辆行驶轨迹，从而提高物资管理和施工安全管理的效率。
三、测绘技术在工程监理中的应用1.提前预测和控制风险在工程监理中，测绘技术可以通过对工程场地的地形地貌和地质构造进行测量和分析，提前预测和控制风险。
例如，在隧道工程监理中，通过激光雷达测量隧道内部的三维结构和岩层情况，可以及时发现并修复隧道的变形和破坏，避免事故的发生。
2.质量监控和合规性检查测绘技术可以用于对工程施工过程中的质量进行监控和检查。
通过全站仪对建筑物的垂直度、地面平整度等关键指标进行测量，可以及时发现施工质量问题，确保工程符合相关标准和规范。
此外，通过激光扫描工地，监测施工过程中的合规性，可以有效避免安全事故的发生。

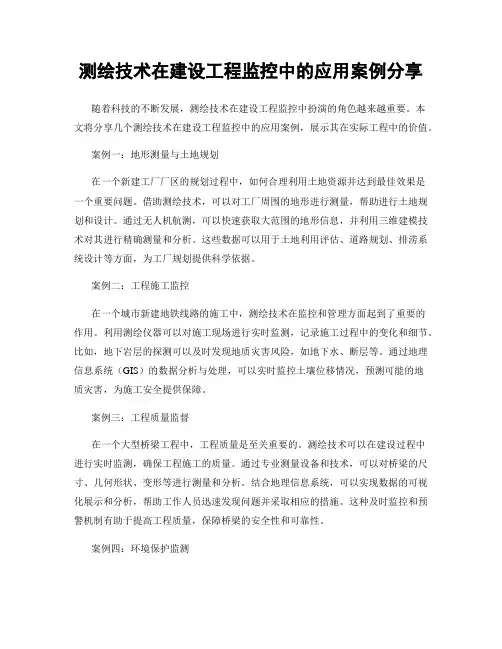

测绘技术在建设工程监控中的应用案例分享随着科技的不断发展，测绘技术在建设工程监控中扮演的角色越来越重要。
本文将分享几个测绘技术在建设工程监控中的应用案例，展示其在实际工程中的价值。
案例一：地形测量与土地规划在一个新建工厂厂区的规划过程中，如何合理利用土地资源并达到最佳效果是一个重要问题。
借助测绘技术，可以对工厂周围的地形进行测量，帮助进行土地规划和设计。
通过无人机航测，可以快速获取大范围的地形信息，并利用三维建模技术对其进行精确测量和分析。
这些数据可以用于土地利用评估、道路规划、排涝系统设计等方面，为工厂规划提供科学依据。
案例二：工程施工监控在一个城市新建地铁线路的施工中，测绘技术在监控和管理方面起到了重要的作用。
利用测绘仪器可以对施工现场进行实时监测，记录施工过程中的变化和细节。
比如，地下岩层的探测可以及时发现地质灾害风险，如地下水、断层等。
通过地理信息系统（GIS）的数据分析与处理，可以实时监控土壤位移情况，预测可能的地质灾害，为施工安全提供保障。
案例三：工程质量监督在一个大型桥梁工程中，工程质量是至关重要的。
测绘技术可以在建设过程中进行实时监测，确保工程施工的质量。
通过专业测量设备和技术，可以对桥梁的尺寸、几何形状、变形等进行测量和分析。
结合地理信息系统，可以实现数据的可视化展示和分析，帮助工作人员迅速发现问题并采取相应的措施。
这种及时监控和预警机制有助于提高工程质量，保障桥梁的安全性和可靠性。
案例四：环境保护监测在一个大型城市的垃圾处理中心建设过程中，测绘技术在环境保护方面的应用也是不可或缺的。
通过使用测绘技术，可以实时监测垃圾处理中心周围的大气质量、噪音水平和土地沉降等情况。
这些数据可以用于评估垃圾处理对周边环境的影响，及时检测异常情况并采取相应的措施。
通过测绘技术在环境监测中的应用，可以实现对施工过程的全面监控，确保工程不对环境产生负面影响，达到可持续发展的目标。
通过以上案例的分享，我们可以看到测绘技术在建设工程监控中的应用价值。

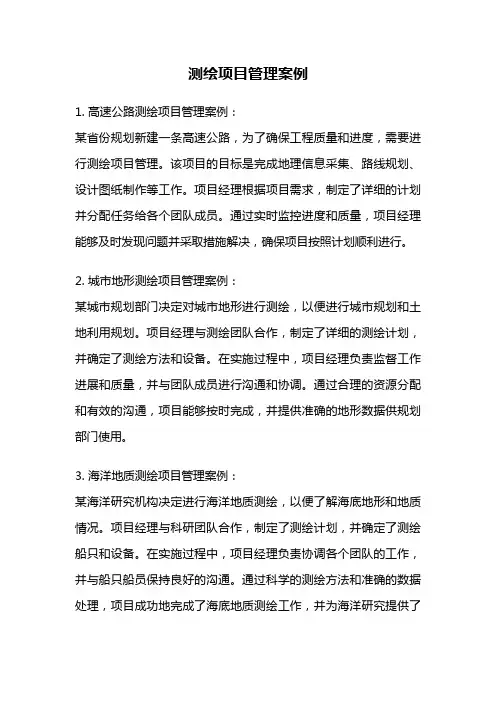

测绘项目管理案例1. 高速公路测绘项目管理案例：某省份规划新建一条高速公路，为了确保工程质量和进度，需要进行测绘项目管理。
该项目的目标是完成地理信息采集、路线规划、设计图纸制作等工作。
项目经理根据项目需求，制定了详细的计划并分配任务给各个团队成员。
通过实时监控进度和质量，项目经理能够及时发现问题并采取措施解决，确保项目按照计划顺利进行。
2. 城市地形测绘项目管理案例：某城市规划部门决定对城市地形进行测绘，以便进行城市规划和土地利用规划。
项目经理与测绘团队合作，制定了详细的测绘计划，并确定了测绘方法和设备。
在实施过程中，项目经理负责监督工作进展和质量，并与团队成员进行沟通和协调。
通过合理的资源分配和有效的沟通，项目能够按时完成，并提供准确的地形数据供规划部门使用。
3. 海洋地质测绘项目管理案例：某海洋研究机构决定进行海洋地质测绘，以便了解海底地形和地质情况。
项目经理与科研团队合作，制定了测绘计划，并确定了测绘船只和设备。
在实施过程中，项目经理负责协调各个团队的工作，并与船只船员保持良好的沟通。
通过科学的测绘方法和准确的数据处理，项目成功地完成了海底地质测绘工作，并为海洋研究提供了重要的数据支持。
4. 基础设施测绘项目管理案例：某市政工程公司负责一项基础设施测绘项目，包括道路、桥梁、管道等的测量和绘制工作。
项目经理与测绘团队合作，制定了详细的测绘计划，并协调各个团队的工作进度。
项目经理还负责与客户进行沟通，了解需求和提供解决方案。
通过严格的质量控制和及时的问题解决，项目成功地完成了基础设施测绘工作，并为市政工程提供了准确的数据支持。
5. 土地调查测绘项目管理案例：某开发商计划购买一块土地进行房地产开发，为了了解土地的情况和可行性，需要进行土地调查测绘。
项目经理与测绘团队合作，制定了详细的调查计划，并确定了调查方法和设备。
在实施过程中，项目经理负责监督工作进展和质量，并与团队成员进行沟通和协调。
通过准确的测量数据和详细的报告，项目成功地为开发商提供了土地调查和测绘结果。

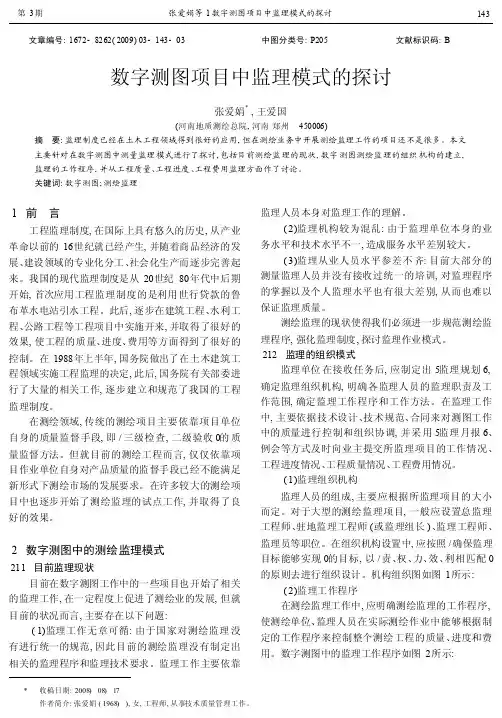

第3期 文章编号:1672-8262(2009)03-143-03 中图分类号:P205 文献标识码:B数字测图项目中监理模式的探讨张爱娟*,王爱国* 收稿日期:2008)08)17作者简介:张爱娟(1968)),女,工程师,从事技术质量管理工作。
(河南地质测绘总院,河南郑州 450006)摘 要:监理制度已经在土木工程领域得到很好的应用,但在测绘业务中开展测绘监理工作的项目还不是很多。
本文主要针对在数字测图中测量监理模式进行了探讨,包括目前测绘监理的现状,数字测图测绘监理的组织机构的建立,监理的工作程序,并从工程质量、工程进度、工程费用监理方面作了讨论。
关键词:数字测图;测绘监理1 前 言工程监理制度,在国际上具有悠久的历史,从产业革命以前的16世纪就已经产生,并随着商品经济的发展、建设领域的专业化分工、社会化生产而逐步完善起来。
我国的现代监理制度是从20世纪80年代中后期开始,首次应用工程监理制度的是利用世行贷款的鲁布革水电站引水工程。
此后,逐步在建筑工程、水利工程、公路工程等工程项目中实施开来,并取得了很好的效果,使工程的质量、进度、费用等方面得到了很好的控制。
在1988年上半年,国务院做出了在土木建筑工程领域实施工程监理的决定,此后,国务院有关部委进行了大量的相关工作,逐步建立和规范了我国的工程监理制度。
在测绘领域,传统的测绘项目主要依靠项目单位自身的质量监督手段,即/三级检查,二级验收0的质量监督方法。
但就目前的测绘工程而言,仅仅依靠项目作业单位自身对产品质量的监督手段已经不能满足新形式下测绘市场的发展要求。
在许多较大的测绘项目中也逐步开始了测绘监理的试点工作,并取得了良好的效果。
2 数字测图中的测绘监理模式211 目前监理现状目前在数字测图工作中的一些项目也开始了相关的监理工作,在一定程度上促进了测绘业的发展,但就目前的状况而言,主要存在以下问题:(1)监理工作无章可循:由于国家对测绘监理没有进行统一的规范,因此目前的测绘监理没有制定出相关的监理程序和监理技术要求。
测绘工程项目监理实例-数字测图项目监理1数字测图项目监理概述数字化测图是随着计算机、地面测量仪器和数字化测图软件的应用与发展而迅速发展起来的现代测图新技术，是反映测绘技术现代化水平的重要标志之一，极大地促进了测绘行业的自动化和现代化进程，数字测图技术将逐步取代人工模拟测图，成为地形测图的主导技术。
广义的数字化测图又称为计算机成图。
数字化测图是以计算机为核心，在输入和输出硬件及软件的支持下，通过计算机对地形空间数据进行处理得到数字地图，需要时也可用数控绘图仪绘制所需的地形图或各种专题地图。
获得数字化地图的方法主要有三种：原图数字化法、数字摄影测量成图法、地面数字化成图法。
不管哪种方法，其主要作业过程有三个步骤：数据采集、数据处理和成果输出(打印图纸提供软盘等)。
数字测图的质量控制主要有以下工作：1．审查各种设计文件主要审查以下3种设计文件：(1)数字测图技术设计的审查主要内容包括：数字测图技术设计书完整性的审查，测图及控制网布测方案，外业工作，仪器设备，观测方法，平差方法，碎部测图方法，地形地物绘图方法等。
(2)数字测图质量保证体系的审查主要内容包括：指导思想，人员素质与构成，质量保证具体措施，体系网络的形成，分工与责任、权利、义务、奖罚等。
(3)数字测图组织计划的审查主要内容包括：实测单位的组织体系，人员分工与联系关系，工作计划的合理性，工作节点与工种问的衔接，工期保证等。
(4)对各种应用软件标准性和正确性进行全面检查主要内容包括：对以上4种测绘应用软件的合法性进行检查，用标准数据进行检验，符合标准的软件方可投人生产应用。
2．测图过程各个环节质量检查和质量控制数字测图是一项复杂而繁琐的工作，要得到高质量的数字地图，必须对其测图过程的各个环节进行质量检查和质量控制。
数字测图的主要过程是：野外或室内数据采集一数据传输一数据处理一绘制成地形图一将地形图存储一按要求进行数据或图形的输出。
要做到对测图过程的质量控制，首先要明白各个环节的主要误差来源和易出错的地方，尽量减少测量误差的影响和避免测量错误的发生。
比如，针对仪器误差的影响，进行数字化测图时应尽量选用高精度且性能稳定可靠的测量仪器，并在测量前对仪器进行严格的检验与校正工作；测量工作大多都是野外作业，这样就不可避免地受到外界条件(如温度湿度风力和大气折光等)的影响，从而降低测量的精度，尽量选择有利的观测环境和天气，避免在恶劣和不利的天气环境中作业，以达到提高精度和减少误差的目的。
为了加强测图的质量控制，在观测过程中进行多余条件的观测与检核也是非常必要的，如全站仪安置好，设置完测站和后视方向后，在进行碎部点测量之前，测量1～2个已知点坐标并与已知坐标相比较，确认无误后方可进行碎部测量。
此外，测绘工作是专业性很强的工作，必须对测量人员进行必要的专业知识培训才能开展工作，提高观测人员的技术水平，同时还必须有严谨细致的工作态度，这也是提高测图质量的前提和保证。
(1)检查的方法数字化测图是一项十分细致而复杂的工作，测绘人员必须具有高度的责任感、严肃认真的工作态度和熟练的操作技术，同时还必须有合理的质量检查制度。
测量人员除了平时对所有观测和计算工作做充分的检核外，还要在自我检查的基础上，建立逐级检查制度。
数字地形图的测绘实行过程检查与最终检查和一级验收制度。
过程检查包括作业组的自查和由生产单位的检查人员进行检查，最终检查是由生产单位的质量管理机构负责实施。
验收工作由任务的委托单位组织实施，或由该单位委托具有检验资格的检验机构进行验收，如发现问题和错误，应退给作业组进行处理，经作业人员修改处理后，然后再进行检查，直到检查合格为止。
检查应对测绘成果作100％的全面检查，不得有漏查现象存在，验收部门在验收时，一般按检验品中的单位产品数量的10％抽取样本，在质量检查的基础上，监理人员再进行分类逐项检查，并配合质检验收人员一起进行成果验收。
(2)检查的内容①数据源的正确性检查。
主要内容有：起始数据的来源及可靠性，地形图数据的采集时间、采集方法和采集的精度标准，采用的投影带比例尺坐标系统、高程系统执行的图式规范和技术指标，资料的可靠性、完整性与现势性。
②数学基础的检查。
主要内容有：采用投影的方法，空间定位系统的正确性，图廓点公里坐标网经纬网交点以及测量控制点坐标值的正确性。
③碎部点平面和高程精度的检查。
在抽取的样本中，利用散点法对每幅图随机检测30～40个检测点，测量其平面坐标和高程，然后与样本图幅相比较，并计算出样本图幅的碎部点中误差，以评定其精度。
另外，相邻地物点间距可采用钢尺在野外实地量测的方法来检查，高程精度也可采用断面法进行检测。
④属性精度的检查。
主要内容有：地物、地貌各要素运用的正确性，各类数据的正确性、完整性及逻辑的一致性，数据组织、数据分层、数据格式及数据管理和文件命名的正确性，图面整饰的效果和质量，接边的精度等。
(3)检测数据的处理对抽样检测数据应进行认真的记录、统计和分析，先看检测的各项误差是否符合正态分布，凡误差值大于2倍中误差限差的检测点应校核检测数据，避免因检测造成的错误，大于3倍中误差限差的检测数据，一律视为粗差，应予以剔除，不参加精度统计计算，但要查明是检测错误还是测图的作业错误。
2大比例尺航测法地形图测绘工程监理城市或工程大面积大比例尺地形图测绘多数采用航测方法。
该项测绘工序较多，质量控制也较为复杂，在引进监理机制的测绘项目中，该类项目占有较高的比例。
1．航测法数字化大比例尺地形图及建库工作简介1）工序流程航测法数字化大比例尺地形图测绘是在具有必要的测量控制点和符合要求的航空影像数据的基础上，通过像控点测量，利用全数字化摄影测量系统进行内业测图，利用像片或内业测绘原图进行外业调绘及必要的补测，最后编辑成图。
目前，常采用的工序流程如图8．1所示。
图8．1航测法成图作业流程2）监理工作的技术依据测绘项目监理的技术依据可分为两类，一是项目技术设计书，包括所引用的规范规程；二是有关监理的技术文件。
航测法数字化大比例尺地形图及建库应依据的国家标准和行业标准较多。
这些标准基本上都属于强制性测绘标准而被相关项目引用。
具体测绘项目在总体遵循上述标准的基础上根据项目自身特点拟订技术要求，编制技术设计书。
引进监理的测绘项目都会制定监理方案和监理实施细则。
由于所涉及的标准和相关文件内容较多且使用频率较高，现将目前经常使用的标准及监理所使用的技术文件罗列如下。
由于项目的特殊性，这些标准和依据可能存在增减。
《1：500、1：1000、1：2000比例尺地形图航空摄影规范》(GB6962—1986)《1：500、1：1000、1：2000地形图航空摄影测量数字化测图规范》(GB15967—1995．)《1：500、1：1000、1：2000地形图航空摄影测量外业规范》(GB7931—1987)《1：500、1：1000、1：2000地形图航空摄影测量内业规范》(GB7930—1987)《1：500、1：1000、1：2000地形图要素分类与代码》(GB14804．一1993)《城市测量规范》(CJJ8—99)《1：500、1：1000、1：2000地形图图式》(GB／T7929—1995)项目技术设计书项目监理方案项目监理实施细则2．航空摄影阶段的监理为了取得符合要求的影像资料，监理应对航空摄影合同签订、摄影设计、航摄仪、模拟摄影的胶片、飞行质量、摄影质量和成果整理等过程进行检查。
1）对于具有摄影资质单位而言。
航空摄影可作为一个工序对待目前我国具有测绘航空摄影资质的测绘单位不多，多数航空摄影测量项目的摄影业务由业主或总承包测绘单位外委。
监理应根据项目总的目标要求协助业主选择航空摄影单位，就摄影有关具体事项进行协商谈判，并签订航摄合同。
合同的主要内容应齐全，合同形式应规范。
2）航摄的设计工作要全面航摄设计涉及的内容较多，主要包括以下几个方面(1)摄影设计用图的选取。
应根据摄区的地理位置，成图比例尺选取适宜的设计用图、用于大比例尺成图的航空摄影设计用图一般利用1：10万到1：5万比例尺地形图。
(2)摄影比例尺的选取。
一般情况下，业主单位按照国家摄影测量航飞比例尺确定的基本原则，根据项目成图比例尺及成图区域情况确定概略比例尺或最小比例尺。
摄影单位根据摄区的具体条件选取航摄比例尺。
监理应按照国家有关规范及项目具体情况进行检查确认。
(3)合理划分摄影分区。
摄影单位应根据航摄比例尺、摄区的分布及地貌特征合理划分摄影分区，划分原则应符合规范要求。
监理应进行检查确认。
(4)正确计算摄影航高。
摄影单位根据飞行比例尺计算平均航高。
监理检查高度是否正确，尤其要避免摄影比例尺过小。
(5)合理确定航摄方向和航线敷设。
摄影单位根据摄区情况设计飞行方向，监理检查设计是否合理；航线敷设是否满足规范要求，能否满足地形图测绘项目要求。
(6)摄影时间的合理确定。
检查摄影承担单位是否根据摄区的地理位置、气象条件、植被覆盖及项目工期要求等条件选择最有利的航摄季节。
摄影实施要在有利于航摄的时间段内。
(7)选择航摄仪并保证处于良好状态。
目前用于测绘的航空摄影有传统光学摄影仪和数码摄影仪，应根据测绘项目具体情况选择能够满足地形图测绘需要的航摄仪。
航飞单位应提供有效全面的航摄仪鉴定表，检定数据的精度应符合规范要求。
从摄影像片检查及其对项目影响程度来看，对压平质量的检查应给予重视。
(8)航摄材料的选择。
对于光学摄影仪而言，应根据摄区的地理位置、摄影季节、地面光照度、地物反差和景物的光谱特性等因素合理选择反差系数、感光度、曝光宽容度和色感性能合适的胶片；根据航摄底片的层次和密度间距合理选择印像纸或其他印像材料。
3）飞行质量监理应对各分区的摄影范围、航向和旁向重叠度、倾斜角、旋偏角、航线弯曲度等飞行质量进行检查，对航摄比例尺、航高保持等飞行质量进行一定比例像对的抽查，并详细记录检查数据。
目前，由于GPS导航被普遍使用，飞行质量较易保证。
4）摄影质量对于光学摄影，摄影底片质量如何；对于数码摄影则是影像数据的分辨率和清晰度。
首先检查底片和晒印像片光学框标是否清晰、齐全，底片定影和水洗是否充分，底片上是否有云影、划痕、静电斑痕、折伤、脱胶等缺陷；用目视法检查摄影底片，评价影像是否清晰、层次是否丰富、反差是否适中、色调是否柔和，是否能辨认与航摄比例尺相适应的细小地物的影像；能否建立清晰的立体模型确保立体量测的精度。
5）像片扫描对于光学摄影的航片利用全数字摄影测量系统进行测绘，首先必须对摄影底片进行扫描。
监理应检查扫描仪的检校情况，检校记录是否完整；扫描分辨率设置是否合理，影像扫描质量检查记录是否完整。
6）航摄成果整理首先检查摄影承担单位提供的成果资料是否完整。
是否提供了底片压平精度检测表，检查数据是否符合要求；是否提供了密度测定表，底片的灰雾密度、最小密度、最大密度、平均密度、最大反差、最小反差是否满足规范要求；航摄底片的编号和注记是否正确、齐全，有无遗漏、重号现象，注记位置是否正确，注记是否清晰易辨；像片扫描数据及检查记录是否符合要求；是否制作了像片索引图和航线略图，制作的像片索引图和航线略图是否符合要求，内容是否齐全；像片是否按要求整理装盒，是否填写像片登记卡片，卡片的内容是否齐全。
