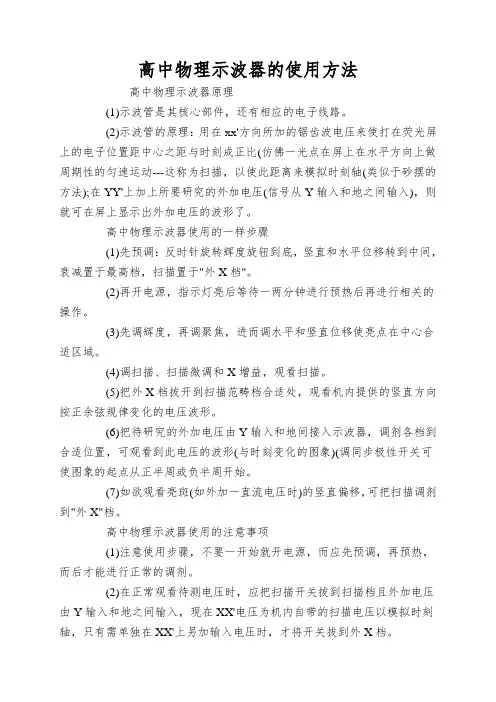

高考物理示波器的使用方法

高考物理实验题知识点的总结⑴验证力的公平四边形定则1：目的：验证平行四边形法则。

2.器材：方木板一个、白纸一张、弹簧秤两个、橡皮条一根、细绳套两个、三角板、刻度尺,图钉几个。

3.主要测量：a.用两个测力计拉细绳套使橡皮条伸长，绳的结点到达某点O。

结点O的位置。

记录两测力计的示数F1、F2。

两测力计所示拉力的方向。

b.用一个测力计重新将结点拉到O点。

记录：弹簧秤的拉力大小F及方向。

4.作图：刻度尺、三角板5.减小误差的方法:a.测力计使用前要校准零点。

b.方木板应水平放置。

c.弹簧伸长方向和所测拉力方向应全都,并与木板平行.d.两个分力和合力都应尽可能大些.e.拉橡皮条的细线要长些,标记两条细线方向的两点要尽可能远些.f.两个分力间的夹角不宜过大或过小,一般取600---1200为宜(2)验证动量守恒定律原理：两小球在水平方向发生正碰,水平方向合外力为零,动量守恒。

m1v1=m1v1/+m2v2/本试验在误差允许的范围内验证上式成立。

两小球碰撞后均作平抛运动,用水平射程间接表示小球平抛的初速度：OP-----m1以v1平抛时的水平射程OM----m1以v1平抛时的水平射程ON-----m2以V2平抛时的水平射程验证的表达式：m1OP=m1OM+m2O/N2.试验仪器：斜槽、重锤、白纸、复写纸、米尺、入射小球、被碰小球、游标卡尺、刻度尺、圆规、天平。

3.试验条件：a.入射小球的质量m1大于被碰小球的质量m2(m1m2)b.入射球半径等于被碰球半径c.入射小球每次必需从斜槽上同一高度处由静止滑下。

d.斜槽未端的切线方向水平e.两球碰撞时，球心等高或在同一水平线上4.主要测量量：a.用天平测两球质量m1、m2b.用游标卡尺测两球的直径，并计算半径。

C.确定小球的落点位置时，应以每次试验的落点为参考，作一尽可能小的圆，将各次落点位置圈在里面，就把此圆的圆心定为试验测量数据时所对应的小球落点位置。

(3)验证机械能守恒1.原理：物体做自由落体运动，依据机械能守恒定律有：mgh=在试验误差范围内验证上式成立。

高二物理示波器问题归纳教育科学版【本讲教育信息】一. 教学内容：示波器问题归纳二. 学习目标：1、知道示波器的工作原理、熟悉其面板结构。

2、掌握示波器的使用及调节方法。

3、重点掌握示波器问题的重要习题类型及其解法。

考点地位：示波器问题是高考考查的重点和难点，本部分的内容综合性很强，从知识结构上可以与带电粒子在电场中的偏转进行综合，考题形式灵活，既可以通过大型计算题形式进行考查，突出对于示波器模型原理的理解，也可以通过实验题形式考查，重点考查学生的实验能力，包括对于示波器面板旋钮的功能、示波器的使用方法及简单图象的改变与调节等，2008年北京卷第21题、2007年全国Ⅰ卷22题、天津理综卷第22题均通过实验题形式出现。

三. 重难点解析： （一）实验目的1. 知道示波器面板上各个旋钮和开关的名称和作用。

2. 能利用示波器观察按正弦规律变化的电压图线。

（二）实验原理示波器的核心部分是示波管，示波管的构造如图所示。

示波管由电子枪、偏转电极和荧光屏组成。

电子枪发射电子束，在偏转电极的作用下，电子束发生偏转，打在荧光屏上的不同位置。

若偏转电极的电压随外加电压的变化而变化，电子束的偏转距离也随之变化，打在荧光屏上的位置也相应变化，由于视觉暂留和荧光物质的残光特性，亮斑看起来就成为一条亮线，间接显示了所加电压的变化。

对示波管的分析有以下三种情形：（1）偏转电极不加电压：从电子枪射出的电子将沿直线运动，射到荧光屏的中心形成一个亮斑。

（2）仅在)'YY ('XX 或加电压：①若所加恒定电压，则电子流被加速后，进入偏转场，最后射到荧光屏上XX ′（或YY ′）所在直线上某一点，形成一个亮斑（不在中心）。

如下图所示，设加速电压为U 1，偏转电压U 2，偏转电场极板长L ，偏转电极右端到荧光屏的距离为L ′。

在加速电场中，由动能定理得。

21mv 21eU =①在偏转电场中，偏移量22222mdv 2L eU t dm 2eU y == ② 偏转角22mdv LeU tan =θ ③ 在荧光屏上的侧移θ+=tan 'L y 'y 代入①②③得：)2L 'L (tan )2L 'L (dmv eLU 'y 202+θ=+= ②若所加电压按正弦函数规律变化，t sin U U m ω=，偏移也将按正弦规律变化，如t sin y y t sin x x m m ω=ω=或，即亮斑在水平方向或竖直方向做简谐运动，当电压变化很快时，亮斑移动很快，由于视觉暂留和荧光物质的残光特性，亮斑的移动看起来就成为一条水平或竖直的亮线。

示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。

然而，如果不正确使用示波器，可能会导致误读或损坏仪器。

以下是示波器的正确使用方法：
1.选择合适的探头。

不同的探头适用于不同的频率和信号类型。

应该根据所测量的信号类型和频率来选择合适的探头。

2.调整示波器的时间基准。

示波器的时间基准决定了信号在屏幕上的显示速度。

应该根据信号的频率和波形来选择合适的时间基准。

3.调整示波器的垂直增益。

垂直增益决定了信号在屏幕上的纵向显示大小。

应该根据信号的幅值来选择合适的垂直增益。

4.调整示波器的触发电平。

触发电平决定了示波器何时开始显示信号。

应该根据信号的波形来选择合适的触发电平。

5.调整示波器的扫描模式。

扫描模式决定了信号在屏幕上的显示方式。

应该根据信号的波形和需要观察的细节来选择合适的扫描模式。

6.避免电路短路。

使用示波器时，应该确保电路中没有短路情况。

否则，示波器可能会受到损坏。

7.保持示波器清洁。

示波器的屏幕应该经常清洁，以确保信号显示的清晰度。

同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。

通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。

- 1 -。

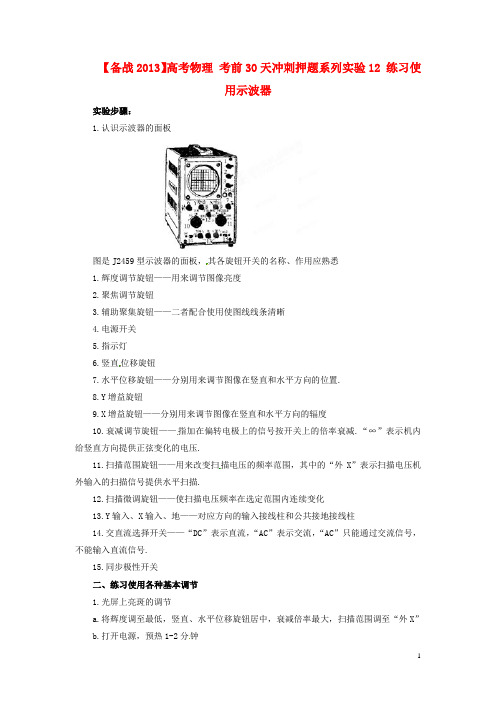

【备战2013】高考物理考前30天冲刺押题系列实验12 练习使用示波器实验步骤：1.认识示波器的面板图是J2459型示波器的面板，其各旋钮开关的名称、作用应熟悉1.辉度调节旋钮——用来调节图像亮度2.聚焦调节旋钮3.辅助聚集旋钮——二者配合使用使图线线条清晰4.电源开关5.指示灯6.竖直位移旋钮7.水平位移旋钮——分别用来调节图像在竖直和水平方向的位置.8.Y增益旋钮9.X增益旋钮——分别用来调节图像在竖直和水平方向的辐度10.衰减调节旋钮——指加在偏转电极上的信号按开关上的倍率衰减.“∞”表示机内给竖直方向提供正弦变化的电压.11.扫描范围旋钮——用来改变扫描电压的频率范围，其中的“外X”表示扫描电压机外输入的扫描信号提供水平扫描.12.扫描微调旋钮——使扫描电压频率在选定范围内连续变化13.Y输入、X输入、地——对应方向的输入接线柱和公共接地接线柱14.交直流选择开关——“DC”表示直流，“AC”表示交流，“AC”只能通过交流信号，不能输入直流信号.15.同步极性开关二、练习使用各种基本调节1.光屏上亮斑的调节a.将辉度调至最低，竖直、水平位移旋钮居中，衰减倍率最大，扫描范围调至“外X”b.打开电源，预热1-2分钟c.调节辉度，使亮度适中d.调节聚焦和辅助聚焦，使亮斑最小e.调节竖直位移、水平位移、使亮斑移动2.观察扫描并进行调节a.调节x增益至13处，扫描频率至最低，观察亮斑移动b.增大扫描频率，观察亮线c.调节x增益，观察亮线长度变化3.竖直方向的偏移及测量a.扫描范围调节“外X”b.将直流开关置于“DC”位置c.输入直流电压观察亮斑的移动d.改变电压正负极，再次观察4.观察正弦电压图线a.扫描范围调至第一档，衰减调至“∞”b.调节X、Y增益，使曲线变化c.转换同步极性，观察波形的变化说明：（1）首先必须熟悉各开关和旋钮的作用才能进行调节（2）注意各开关、旋钮的状态设置要合理（3）亮度不宜过大，以免烧坏荧光屏（4）开关、旋钮用力适度，以防损坏【解题方法】一、调节旋钮的使用例1、如图中为示波器面板，屏上显示的是一亮度很低，线条较粗且模糊不清的波形.（1）若要增大显示波形的亮度，应调节_____（2）若要屏上波形线条变细且边缘清晰，应调节_______（3）若要将波形曲线调至屏中央，应调节_______与________旋钮.解析:辉度旋钮用于调节亮度，聚焦旋钮用来调节清晰度，若要图像平移可调节竖直位移（上下移动）和水平位移（左右移动）.答案:（1）辉度（或写为）（2）聚焦（或写为○）（3）竖直位移（或写为↓↑）水平位移（或写为←→）二、调节信号源例2、如图所示，图甲为示波器上的面板，图乙为一信号源.（1）若要观测此信号源发出的如图丙所示的正弦交流信号，应将信号源的a端与示波器面板上的____接线柱相连，b 端与接线柱相连.（2）若示波器显示屏上显示的波形如图丁所示，要使波形横向展宽，应调节___旋钮.（3）若将信号源改为一节干电池的直流电源，并已正确接入示波器，此时DC、AC开关应置于___________位置（填“DC”或“AC”）【2013高考突破】。

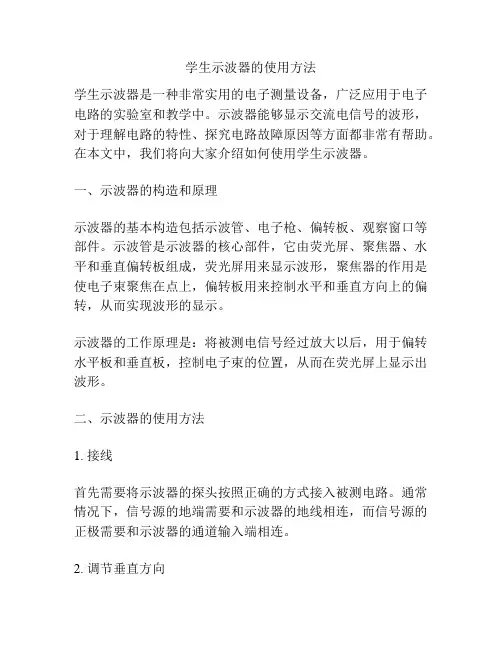

学生示波器的使用方法学生示波器是一种非常实用的电子测量设备，广泛应用于电子电路的实验室和教学中。

示波器能够显示交流电信号的波形，对于理解电路的特性、探究电路故障原因等方面都非常有帮助。

在本文中，我们将向大家介绍如何使用学生示波器。

一、示波器的构造和原理示波器的基本构造包括示波管、电子枪、偏转板、观察窗口等部件。

示波管是示波器的核心部件，它由荧光屏、聚焦器、水平和垂直偏转板组成，荧光屏用来显示波形，聚焦器的作用是使电子束聚焦在点上，偏转板用来控制水平和垂直方向上的偏转，从而实现波形的显示。

示波器的工作原理是：将被测电信号经过放大以后，用于偏转水平板和垂直板，控制电子束的位置，从而在荧光屏上显示出波形。

二、示波器的使用方法1. 接线首先需要将示波器的探头按照正确的方式接入被测电路。

通常情况下，信号源的地端需要和示波器的地线相连，而信号源的正极需要和示波器的通道输入端相连。

2. 调节垂直方向调节示波器的垂直扫描，可以让波形在垂直方向上适当放大或缩小。

可以通过旋转垂直扫描开关来实现。

3. 调节水平方向调节示波器的水平扫描，可以让波形在水平方向上适当放大或缩小。

可以通过旋转水平扫描开关来实现。

4. 调节观察窗口调节示波器的观察窗口，可以让波形在荧光屏上的显示范围适当扩大或缩小。

通常情况下，观察窗口可以通过一些控制旋钮来实现。

5. 使用光标在需要对波形进行测量时，可以使用示波器上的光标功能。

光标可以放置在波形上的两个点之间，并且会给出这两个点之间的电压差值。

6. 使用触发功能触发功能是示波器的一项非常重要的功能。

触发功能可以让波形在荧光屏上以某个特定的时间点为起点进行显示。

这样可以减少波形的闪烁和干扰。

7. 快速复位示波器上通常都会有一个复位按钮，可以在需要重新设置示波器参数、适应新的测量任务等情况下使用。

三、注意事项1. 在使用示波器时需要先确认被测电路的实际工作电压和信号波形的频率，确保示波器的采样率和带宽能够满足测量要求。

示波器的使用方法和使用方法。

1 示波器工作原理1．1 示波管图1 示波管的内部结构和供电图示1．荧光屏当电子停止轰击后，亮点不能立即消失而要保留一段时间。

亮点辉度下降到原始值的10％所经过的时间叫做“余辉时间”。

余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0．1s为中余辉，0．1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

管，以保护人的眼睛。

2．电子枪及聚焦穿过栅极小孔，奔向荧光屏。

初速度小的电子仍返回阴极。

如果栅极电位过低，则全部电子极电子奔向荧光屏起加速作用。

电子束从阴极奔向荧光屏的过程中，经过两次聚焦过程。

第一次聚焦由K、G1、G2完成，第二阳极A2的电位，能使电子束正好会聚于荧光屏上的一点，这是第二次聚焦。

A1上的第二阳极A2的电压，A2又叫做辅助聚焦极。

3．偏转系统4．示波管的电源为使示波管正常工作，对电源供给有一定要求。

规定第二阳极与偏转板之间电位相近，偏转板的平均电位为零或接近为零。

阴极必须工作在负电位上。

栅极G1相对阴极为负电位(—30V~—100V)，而且可调，以实现辉度调节。

第一阳极为正电位(约+100V~+600V)，也应1.2 示波器的基本组成从上一小节可以看出，只要控制X轴偏转板和Y轴偏转板上的电压，就能控制示波管显等五部分组成。

图2 示波器基本组成框图加到示波管的Y轴偏转板上。

为了在屏幕上显示出完整的稳定波形，将Y轴的被测信号③迟时间Г2。

扫描电压⑦经X轴放大器放大，产生推挽输出⑨和⑩，加到示波管的X轴偏转扫描正程显示的波形有某一固定辉度，而在扫描回程进行抹迹。

的是两个稳定的、清晰的信号波形。

2 示波器使用型号的示波器，只是从概念上介绍示波器在数字电路实验中的常用功能。

2.1 荧光屏的电压和时间之间的关系。

水平方向指示时间，垂直方向指示电压。

水平方向分为10格，垂直方向分为8格，每格又分为5份。

物理实验中如何正确使用示波器引言：物理实验是锻炼学生动手能力和实践思维的重要环节。

在物理实验中，示波器是一种基础工具，用于测量和观测电信号的波形和变化。

然而，正确地使用示波器是至关重要的，本文将探讨物理实验中如何正确使用示波器的方法和技巧。

一、正确接线在使用示波器之前，正确接线是非常重要的。

首先，将信号源的正极连接到示波器的“+”输入端，将信号源的负极连接到示波器的“-”输入端。

其次，确保接线牢固可靠，避免引起误差或不良的测量结果。

最后，留意示波器上的耐压范围，确保输入信号不会超出示波器的工作范围。

二、调节示波器参数在进行实验前，必须正确地调节示波器的各项参数，以便得到准确的波形显示。

首先，调节示波器的水平扫描速度，以便观测到完整的信号波形。

其次，调节示波器的垂直灵敏度，使得信号波形占据整个显示屏幕，避免波形过大或过小，以及失真变形。

此外，还可以根据实际需要，调节示波器的触发电平和触发方式，以便实现特定条件下的波形捕捉和观测。

三、选择合适的探头在使用示波器时，正确选择和使用合适的探头也是非常重要的。

不同类型的探头适用于不同的测量要求。

例如，1X探头适用于低频信号测量，而10X探头适用于高频信号测量。

正确选择探头有助于提高信号的测量精度，并避免信号损失和失真。

此外，还应注意保持探头和信号源之间的良好接触，避免产生干扰或误差。

四、观察和分析波形特征在测量到信号波形后，正确观察和分析波形特征是进一步理解实验现象的关键。

首先，应该注意观察波形的振幅、周期、频率和相位等参数，并结合实验目的进行分析。

其次，可以对波形进行测量和计算，如峰-峰值、平均值、周期和频率等。

此外，还可以使用示波器上的功能键进行数据采集、波形存储和测量结果的读取等操作，以便更加方便和准确地分析信号波形。

结论：正确地使用示波器是物理实验中的一项基本技能。

通过正确接线、调节示波器参数、选择合适的探头以及观察和分析波形特征，可以获得准确、可靠的实验结果，并进一步探索物理世界的奥秘。

示波器的使用方法图文版作者一生无悔本教程将指导你使用示波器的基础知识，适用于对电子或示波器经验很少或没有经验的人。

那里有很多类型的示波器，每种类型都有点不同，因此，我将重点介绍所有示波器中发现的，在入门时最有用的基本组件。

示波器对于观察电压随时间的快速变化非常有用，这是万用表无法测量的。

通常，当使用示波器进行测量时，你会看到一条从屏幕一侧延伸到另一侧的线。

这条线实际上是电压与时间的关系图，其中沿y轴测量电压，沿x方向测量时间。

示波器分为两种：模拟和数字（本教程中将使用数字示波器）。

两种类型的控件基本相同；请注意，数字示波器可能会将某些控件隐藏在LCD显示屏上的菜单中，而不是使用旋钮或按钮。

步骤1：控件概述所有示波器都有一些共同的基本控件，请确保你可以在示波器上识别这些控件：-至少一个可以连接示波器探头（也称为同轴电缆）的输入（请确保你具有以下电缆之一）-具有网格覆盖的屏幕-当你要使用示波器进行测量时，此网格非常有用-伏特/格-此控件可让你更改屏幕上网格覆盖的每个垂直增量所代表的伏特数。

基本上，它允许你沿y轴放大和缩小。

-时间/格-此控件可让你更改屏幕上网格叠加层的每个水平增量所代表的时间。

它使你可以沿x轴放大和缩小。

-垂直位置/偏移-允许你在y方向上上下移动-水平位置/偏移-左右移动-触发电平-此工具可让你稳定屏幕上的波形，我将介绍本教程后面的详细信息，请参见上面的图像以获取示例。

步骤2：设定打开示波器。

如果示波器上没有任何东西插入，你应该看到一条扁平线，这意味着输入电压不会随时间变化。

如果你看到一条不平坦的线，请尝试从示波器上断开探头的连接。

如果屏幕为黑屏，请尝试以下操作（请记住所有示波器都有些不同，如果不确定，请不要担心按按钮，不会损坏任何东西）：-我的示波器是双通道示波器，这意味着它有两个输入。

如图2所示，按下“通道1”按钮会使该输入在屏幕上以黄色显示。

再按一次将使其消失。

按下通道2将以蓝色显示该输入。

避躲市安闲阳光实验学校第四节 用描迹法画出电场中平面上的等势线练习使用示波器 【考点透视】一、考纲指要1．实验：用描迹法画出电场中平面上的等势线 2．示波管，示波器及其应用1．利用灵敏电流计找出等势点。

例1 2．正确进行实验操作，例2 3．示波器的了解，例3 【典例精析】例1.如图图9—1为描述电场中等势线的装置，图中A 、N 、C 、D 、B 间距相等，其中A 、B 为金属圆柱，当电流表从正接线柱流入G 表时，其指针向正接线柱一侧偏转。

（1）当G 表指针 时，说明探针所接触的两点是等势点。

（2）当探针I 接在D 点，探针II 接在某点时，G 表指针偏向负接线柱一侧，为了寻得等势点，探针II 应向 移，才能寻得等势点。

解析 （1）因为两点电势相等时无电流。

所以当G 表指针 指零 时，说明探针所接触的两点是等势点。

（2）G 表指针偏向负接线柱一侧，说明电流是从负接线柱流入G 表，即是由D 点流入。

此时探针II 与导电纸的触点电势比D 点低。

在导电纸上自右向左电势逐渐降低。

要使探针II 与的触点与I 接在的D 点等势，应将探针II 向右移动。

例2.（2004全国4卷22题）图9—2中给出器材为：电源E （电动势为12V ，内阻不计），木板N （板上从下往上依次叠放白纸、复写纸、导电纸各一张），两个金属条A 、B （平行放置在导电纸上，与导电纸接触良好，用作电极），滑线变阻器R （其总阻值小于两平行电极间导电纸的电阻），直流电压表○V （量程为6V ，内阻很大，其负接线柱与B 极相连，正接线柱与探针P 相连），开关K 。

现要用图中仪器描绘两平行金属条AB 间电场中的等势线。

AB 间的电压要求取为6V 。

（Ⅰ）在图中连线，画成实验电路原理图。

（Ⅱ）下面是主要的实验操作步骤，将所缺的内容填写在横线上方。

a . 接好实验电路。

b. 。

c. 合上K ，并将探针P 与A 相接触。

d. 。

e. 用探针压印的方法把A 、B 的位置标记在白纸上。

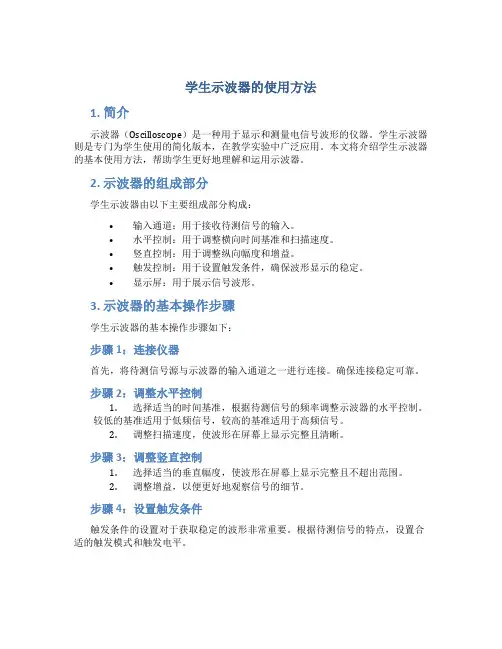

学生示波器的使用方法1. 简介示波器（Oscilloscope）是一种用于显示和测量电信号波形的仪器。

学生示波器则是专门为学生使用的简化版本，在教学实验中广泛应用。

本文将介绍学生示波器的基本使用方法，帮助学生更好地理解和运用示波器。

2. 示波器的组成部分学生示波器由以下主要组成部分构成：•输入通道：用于接收待测信号的输入。

•水平控制：用于调整横向时间基准和扫描速度。

•竖直控制：用于调整纵向幅度和增益。

•触发控制：用于设置触发条件，确保波形显示的稳定。

•显示屏：用于展示信号波形。

3. 示波器的基本操作步骤学生示波器的基本操作步骤如下：步骤1：连接仪器首先，将待测信号源与示波器的输入通道之一进行连接。

确保连接稳定可靠。

步骤2：调整水平控制1.选择适当的时间基准，根据待测信号的频率调整示波器的水平控制。

较低的基准适用于低频信号，较高的基准适用于高频信号。

2.调整扫描速度，使波形在屏幕上显示完整且清晰。

步骤3：调整竖直控制1.选择适当的垂直幅度，使波形在屏幕上显示完整且不超出范围。

2.调整增益，以便更好地观察信号的细节。

步骤4：设置触发条件触发条件的设置对于获取稳定的波形非常重要。

根据待测信号的特点，设置合适的触发模式和触发电平。

步骤5：观察和分析波形设置完毕后，可以通过示波器的显示屏观察到待测信号的波形。

注意观察波形的幅度、周期、频率等特征，进行必要的分析和测量。

4. 示波器的注意事项在使用学生示波器时，需要注意以下事项：•连接稳定可靠：确保待测信号源与示波器的连接牢固，以免造成测量误差。

•适当调整参数：根据待测信号的特性，适当调整示波器的水平控制、竖直控制和触发控制参数，以获取稳定可靠的波形。

•避免过载：避免将待测信号超过示波器的测量范围，以免损坏仪器。

•保持环境干净：保持示波器周围的工作环境清洁整洁，避免杂物和液体进入仪器。

5. 总结学生示波器是学生在学习电路实验和信号处理等课程中必备的仪器。

通过本文的介绍，我们了解了学生示波器的基本使用方法，包括连接仪器、调整参数、设置触发条件和观察分析波形等步骤。
