千分尺读数练习

螺旋测微器（千分尺）的读数00000
一、测量精度：0000
螺旋钮均匀分布有50个格数。

螺旋钮
转动一圈，螺旋钮将向左（或右）移动0.5mm
（一个螺距）。

螺旋钮转动1个小格时，螺
旋钮向左（或右）移动0.01mm。

因此其测
量的精确度为0.01mm。

000000
在仪器无问题的前提下，当测杆和毡
合拢时，表示被测长度为0，此时主尺上的0刻度与螺旋钮的左边缘重合、且螺旋钮的零刻度线与基准线重合。

仪器读数等于主尺上0刻度线到螺旋钮左边缘距离（如右上图所示）000000
二、读数公式：0000
读数=Z+n×0.01mm （0.01mm为精确度）0000
1、Z表示主尺上离螺旋钮左边缘最近的主尺刻度线的对应值（读数时应读出单位）00000
2、n表示螺旋钮上对应的基准线的格数（需要估读，即单个格的下一位）00000
例如，在右上图当中，主尺上离螺旋钮左边缘最近的主尺上的刻度值Z为15.5mm，螺旋钮上对应的基准线的格数n大于26而小于27，大约为n=26.9格（0.9为估读部分）。

根据“读数=Z+n×0.01mm”，可知，最终的读数为17.268mm。

00000
三、例题0000
1、甲图中：Z= mm，n= 格根据“读数=Z+n×0.01mm”，甲图最终读数为mm
0000
2、乙图读数为mm 00000
3、丙图读数为0000
注意：0000
如果以mm为单位，那么读数最终应该为3为小数。

0000
以上三个图中，若以cm为单位，那么读数分别为cm cm c m0 000

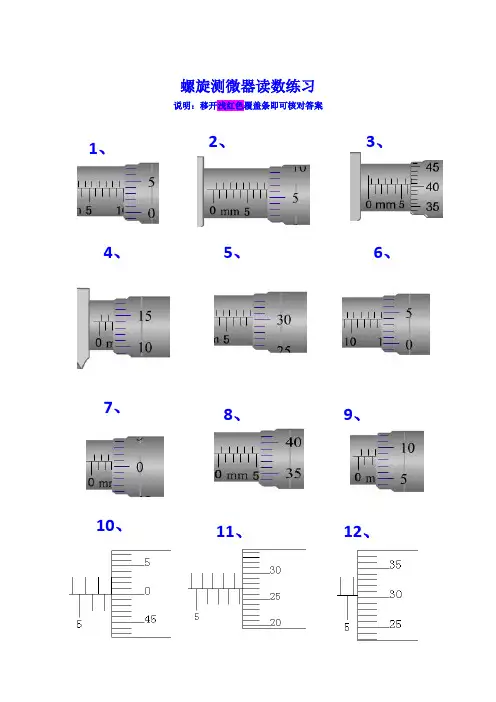

四、课后练习0000。

3.1 螺旋测微器的固定刻度读数方法
1 2 34
1、先读固定刻度右侧的 最大mm刻度
固定刻度为4mm
3.2 螺旋测微器的半刻度读数方法：
2、再看可动刻度左侧的最大 mm刻度与可动刻度之间的半刻 度线是否已露出
半刻度线已露出
半刻度记为
0.5mm
3.3 螺旋测微器的可动刻度读数方法：
可动刻度50等分主尺上的0.5毫米， 每等分为0.01mm
5、游标卡尺的读数练习：
2
主尺 3 cm
游标
0
20
0 10
L= 20 + 0.0 =20.0mm
5、游标卡尺的读数练习：
11
主尺 12 cm
游标
0
111
0
10
L=111 + 0 =111.0mm
6、请你读出下列游标卡尺的读数：
10
cm
主尺
游标
0
10
L=95 + 0.5=95.5mm
95.5
6、请你读出下列游标卡尺的读数：
10分度游标卡尺的原理
主尺的最小分度是1mm,游标尺上有10个小的等分刻 度它们的总长等于9mm，因此游标尺的每一分度与主尺 的最小分度相差0.1mm。
当左右测脚合在一起，游标的零刻度线与主尺的零 刻度线重合时，只有游标的第10条刻度线与主尺的9mm 刻度线重合,其余的刻度线都不重合。
游标的第一条刻度线在主尺的1mm刻度左边0.1mm处， 游标的第二条刻度线在主尺的2mm刻度左边0.2mm处， 等等。
2.螺旋测微器的刻度：
0.5mm刻度线 或半刻度线
0.5mm刻度线的特点 不标数字
基准线
mm刻 度线

千分尺的使用方法和读数方法（图解）千分尺是一种用于测量加工精度要求较高的工件尺寸的精密量具，其测量精度可达到0.01mm按照测量范围可以分为0~25mm、25~50mm、50~75mm、75~100mm、100~l25mm等多种。

虽然千分尺的规格不同，但每一种千分尺的测量范围均为25mm。

千分尺的构造（图解）1一尺架：2一测础：3一测微螺杆：4一固定套筒：5一微分筒：6一测力装置：7一锁紧装置千分尺的工作原理千分尺是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

千分尺的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。

可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。

由于还能再估读一位，可读到毫米的千分位，所以千分尺这个名字也是这么来的。

千分尺的使用方法（图解）使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

千分尺误差检查①将千分尺测砧表面擦拭干净②旋转棘轮盘，使两个测砧先靠拢，直到棘轮发出2~3响“咔咔”声响，这时检视指示值③微分筒前端应与固定套筒的“0”线对齐④微分筒的“0”线应与固定套筒的基线对齐⑤若两者中有一个“0”线不能对齐，则该千分尺有误差，应予检调后才能测量使用方法①将工件被测表面擦拭干净，并置于千分尺两测砧之间，使千分尺测微螺杆轴线与工件中心线垂直或平行，若歪斜着测量，则直接影响测量的准确性②旋转旋钮，使测砧与工件测量表面接近，这时改用旋转棘轮盘，直到棘轮发出“咔咔”声响为止，此时的指示数值就是所测量的工件尺寸③测量完毕，放倒微分筒后，取下千分尺④使用完毕，应将千分尺擦拭干净，保持清洁，并涂抹一薄层工业凡士林，然后放入盒内保存。

（2）读数偏大
5
0 0
45
基准线在0刻线 以上，读数偏大
ppt课件
5
（3）读数偏小
5
0
0
45
基准线在0刻线以 下，读数偏小
ppt课件
6
三、外径千分尺使用注意事项：
1．转动保护旋钮时不可太快，否则由于惯性会使接触压力过
大使被测物变形，造成测量误差，更不可直接转动大旋钮
去使测杆夹住被测物，这样往往压力过大使测杆上的精密
（1）、
1.606
1
15
0
10
5
答案：L= 1+ 0.5 + 0.106 = 1.606 mm
ppt课件
12
六、请你读出下列示值：
（2）、
1.007
0
5
0
45
答案：L= 1+ 0 + 0.007 = 1.007mm
ppt课件
13
六、请你读出下列示值：
（3）、
0.905
0
45
40
35
答案：L= 0.5 + 0.405 = 0.905 mm
ppt课件
14
ppt课件
15
半刻度：每刻度
刻线为0.01mm
为0.5mm
整刻度： 每刻度为
1mm
01
2

45
40
测量值=固定套筒数值+微分筒数值（+估读位）
注：1.固定套筒数值=整毫米数（+半毫米数）
2.微分筒数值=微分筒pp上t课件的格数×0.01mm
8
五、外径千分尺的 读数练习：
是否超过半刻 度？是。
情况之一、
