弱电工程门禁电磁锁安装教程

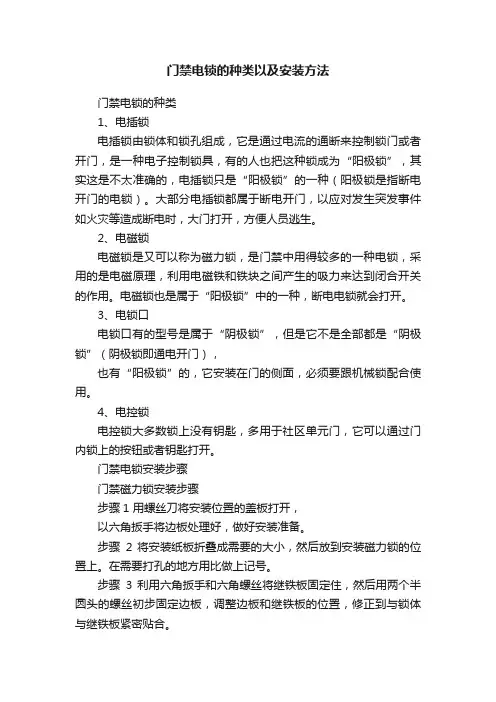

门禁电锁的种类以及安装方法门禁电锁的种类1、电插锁电插锁由锁体和锁孔组成，它是通过电流的通断来控制锁门或者开门，是一种电子控制锁具，有的人也把这种锁成为“阳极锁”，其实这是不太准确的，电插锁只是“阳极锁”的一种（阳极锁是指断电开门的电锁）。

大部分电插锁都属于断电开门，以应对发生突发事件如火灾等造成断电时，大门打开，方便人员逃生。

2、电磁锁电磁锁是又可以称为磁力锁，是门禁中用得较多的一种电锁，采用的是电磁原理，利用电磁铁和铁块之间产生的吸力来达到闭合开关的作用。

电磁锁也是属于“阳极锁”中的一种，断电电锁就会打开。

3、电锁口电锁口有的型号是属于“阴极锁”，但是它不是全部都是“阴极锁”（阴极锁即通电开门），也有“阳极锁”的，它安装在门的侧面，必须要跟机械锁配合使用。

4、电控锁电控锁大多数锁上没有钥匙，多用于社区单元门，它可以通过门内锁上的按钮或者钥匙打开。

门禁电锁安装步骤门禁磁力锁安装步骤步骤1 用螺丝刀将安装位置的盖板打开，以六角扳手将边板处理好，做好安装准备。

步骤2 将安装纸板折叠成需要的大小，然后放到安装磁力锁的位置上。

在需要打孔的地方用比做上记号。

步骤3 利用六角扳手和六角螺丝将继铁板固定住，然后用两个半圆头的螺丝初步固定边板，调整边板和继铁板的位置，修正到与锁体与继铁板紧密贴合。

步骤4 将电磁锁的线路连接，根据说明书指示一步步完成。

步骤5 将盖板盖上，最后把小铝柱体塞到锁体的螺丝孔中，磁力锁就安装好了。

门禁电插锁安装步骤步骤1 将门关上后，把门和门框的中心线找出，在中心线上对齐贴上贴纸标记。

步骤2 贴纸是电插锁安装所配的专用贴纸，贴好后按照上面所以打孔的位置，在门框处打出孔眼。

步骤3 孔眼打好就可以安装锁体，固定住锁体后将挡板安上，用螺丝固定住。

这时要注意锁舌的位置，要与之后安装的锁扣位置对准。

步骤4 将锁扣安装上，检查锁舌与锁扣安装是否到位，锁体安装是否牢固。

总之大家都知道电锁是门禁系统常用设备，所以我们还是要简单的了解些有关门禁电锁的一些知识。

电磁锁安装指南说明书一、前言感谢您选择本产品，本指南将详细介绍电磁锁的安装步骤以及注意事项。

请在开始安装之前仔细阅读本说明书，并按照指引进行操作。

二、电磁锁概述电磁锁是一种常用的电动锁具，广泛应用于门禁系统中。

它由固定在门框上的锁体和安装在门上的电磁铁组成，通过电流控制锁体与电磁铁的吸合和释放。

电磁锁具有快速响应、高安全性等特点，适用于各种门控场所。

三、安装步骤以下为电磁锁的安装步骤，请按照顺序进行操作：1. 准备工作在进行电磁锁安装之前，确保以下准备工作已完成：- 确保门框和门板之间的间隙符合电磁锁的尺寸要求。

- 准备好所需的工具和安装配件，如电钻、螺丝刀、螺丝等。

- 关闭门禁系统的电源，确保操作安全。

2. 安装电磁铁a) 选择合适的位置安装电磁铁，确保其与门上的锁体相对应。

b) 使用电钻在门上钻孔，并确保孔洞深度适合安装螺丝。

c) 将电磁铁安装在门上，通过螺丝固定并紧密连接。

3. 安装锁体a) 选择合适的位置安装锁体，确保其与电磁铁相对应。

b) 使用电钻在门框上钻孔，并确保孔洞深度适合安装螺丝。

c) 将锁体安装在门框上，通过螺丝固定并紧密连接。

4. 接线连接a) 定位电磁铁和锁体上的电源接线端子，并打开接线端子盖板。

b) 根据电磁锁配套的接线图，连接电源线、开关线和地线，并确保连接牢固。

c) 关闭接线端子盖板，确保接线安全可靠。

5. 调试测试安装完成后，重新打开门禁系统的电源，并进行如下测试：a) 测试电磁锁的吸合与释放功能，确保工作稳定可靠。

b) 测试门禁系统的开关控制，确保电磁锁与系统配合良好。

四、注意事项在安装电磁锁时，需要注意以下事项：1. 安全第一在进行安装前，请确保门禁系统的电源已关闭，以免发生电击等危险。

2. 遵循规范按照本说明书提供的步骤进行安装，不得随意更改或省略任何步骤。

3. 注意电源适配根据产品规格和工作电压需求，选择适当的电源接入方式。

4. 防止潮湿环境请将电磁锁安装在防潮、干燥的环境中，避免雨水直接浸泡。

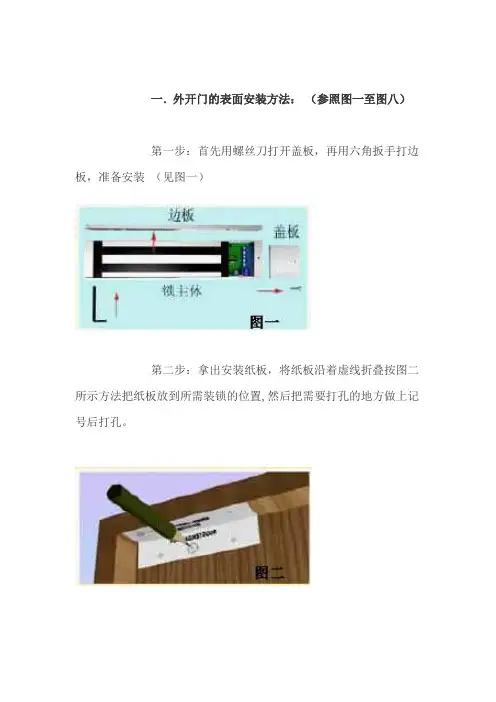

门禁磁力锁安装方法外开门的表面安装方法第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。

门禁磁力锁安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

内开门的表面安装方法内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&amp。

L支架。

每套Z&amp。

L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用。

另外两块较短的Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上。

Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

ZL支架a先将Z&amp。

L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。

b用六角扳手将锁主体锁在L1支架上。

c对应于L1支架的位置把Z2支架固定在门上。

d将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2的衔接位置。

(Z1与Z2的相对位置根据门的厚度可以调节)。

无线通信技术
采用低功耗蓝牙、Zigbee、WiFi等无线通信技术， 实现远程管理和控制，提高管理效率。
物联网技术
将电锁、电磁锁与智能家居系统集成，实现家居 安全智能化管理。
应用领域拓展
商业建筑
在写字楼、酒店、商场等商业建 筑中广泛应用，提高安全管理水
平。
公共设施
在图书馆、博物馆、医院等公共设 施中应用，提高公共安全保障能力。
将锁具放置在门板上， 并使用螺丝刀将螺丝 固定在锁具上。
调试与测试
检查锁具是否能够正常工作，包括开 锁和闭锁功能。
如果出现任何问题，需要检查锁具的 安装是否正确，并调试相关设置。
03
电锁、电磁锁常见问题 及解决方案
锁具无法正常工作
总结词
当电锁或电磁锁无法正常工作 时，可能是由于电源问题、控 制模块故障、机械部分故障等
原因。
电源问题
检查电源是否正常，确保电源 线连接牢固，无短路或断路现 象。
控制模块故障
如果控制模块出现故障，需要 更换或修理控制模块。
机械部分故障
机械部分如锁芯、锁舌等出现 故障，需要检查并更换损坏的
机械部件。
锁具故障排查
总结词
针对电锁或电磁锁的故 障，可以通过观察、听 声、测试等方法进行排
查。
观察法
工作原理
电锁工作原理
电锁通常由锁体、锁芯和控制电路组 成。通过控制电路向锁芯发送电信号 ，驱动锁芯运动，实现门的开关。
电磁锁工作原理
电磁锁主要由电磁铁和衔铁组成。通 过控制电磁铁的通电与断电，使衔铁 吸合或释放，从而实现门的开关。
应用场景
01
02
03
04
办公楼
用于办公室、会议室等区域的 门禁控制，确保安全和管理。

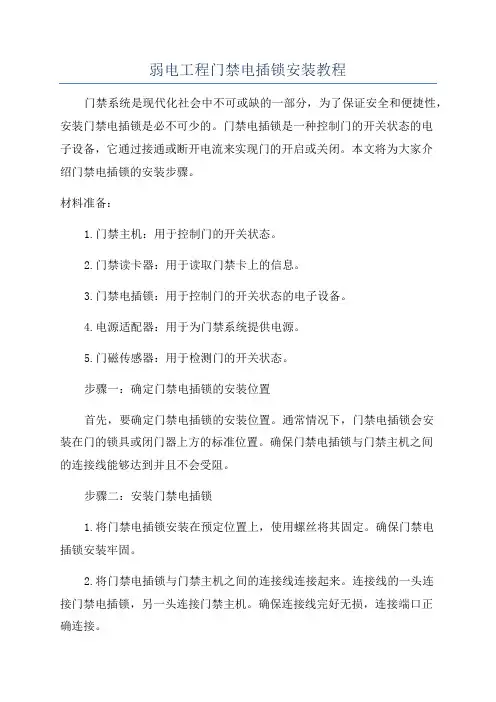

弱电工程门禁电插锁安装教程门禁系统是现代化社会中不可或缺的一部分，为了保证安全和便捷性，安装门禁电插锁是必不可少的。

门禁电插锁是一种控制门的开关状态的电子设备，它通过接通或断开电流来实现门的开启或关闭。

本文将为大家介绍门禁电插锁的安装步骤。

材料准备：1.门禁主机：用于控制门的开关状态。

2.门禁读卡器：用于读取门禁卡上的信息。

3.门禁电插锁：用于控制门的开关状态的电子设备。

4.电源适配器：用于为门禁系统提供电源。

5.门磁传感器：用于检测门的开关状态。

步骤一：确定门禁电插锁的安装位置首先，要确定门禁电插锁的安装位置。

通常情况下，门禁电插锁会安装在门的锁具或闭门器上方的标准位置。

确保门禁电插锁与门禁主机之间的连接线能够达到并且不会受阻。

步骤二：安装门禁电插锁1.将门禁电插锁安装在预定位置上，使用螺丝将其固定。

确保门禁电插锁安装牢固。

2.将门禁电插锁与门禁主机之间的连接线连接起来。

连接线的一头连接门禁电插锁，另一头连接门禁主机。

确保连接线完好无损，连接端口正确连接。

3.在门禁主机上设置门禁电插锁的参数，如门禁电插锁的开启和关闭时间。

4.确认门禁电插锁的正常工作。

通过门禁主机对门禁电插锁进行开启和关闭测试，确保门禁电插锁能够正常工作。

步骤三：安装门禁读卡器和门磁传感器1.确定门禁读卡器和门磁传感器的安装位置。

通常情况下，门禁读卡器会安装在门的一侧，便于读取门禁卡上的信息，门磁传感器会安装在门的另一侧，用于检测门的开关状态。

2.使用螺丝将门禁读卡器和门磁传感器安装在预定位置上。

确保安装牢固。

3.将门禁读卡器和门磁传感器与门禁主机之间的连接线连接起来。

连接线的一头连接门禁读卡器或门磁传感器，另一头连接门禁主机。

确保连接线完好无损，连接端口正确连接。

4.在门禁主机上设置门禁读卡器和门磁传感器的参数。

如门禁读卡器的读卡范围和门磁传感器的开合灵敏度。

步骤四：连接电源适配器1.确保门禁主机、门禁电插锁、门禁读卡器和门磁传感器的工作电压和电源适配器的输出电压相匹配。

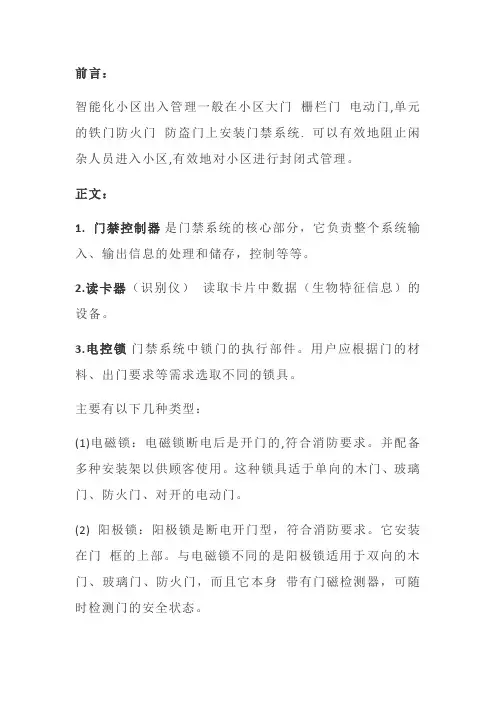

前言：智能化小区出入管理一般在小区大门栅栏门电动门,单元的铁门防火门防盗门上安装门禁系统. 可以有效地阻止闲杂人员进入小区,有效地对小区进行封闭式管理。

正文：1. 门禁控制器是门禁系统的核心部分，它负责整个系统输入、输出信息的处理和储存，控制等等。

2.读卡器（识别仪）读取卡片中数据（生物特征信息）的设备。

3.电控锁门禁系统中锁门的执行部件。

用户应根据门的材料、出门要求等需求选取不同的锁具。

主要有以下几种类型：(1)电磁锁：电磁锁断电后是开门的,符合消防要求。

并配备多种安装架以供顾客使用。

这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。

(2) 阳极锁：阳极锁是断电开门型，符合消防要求。

它安装在门框的上部。

与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门，而且它本身带有门磁检测器，可随时检测门的安全状态。

(3) 阴极锁：一般的阴极锁为通电开门型。

适用单向木门。

安装阴极锁一定要配备UPS电源。

因为停电时阴锁是锁门的。

4. 卡片开门的钥匙。

可以在卡片上打印持卡人的个人照片，开门卡、胸卡合二为一。

5. 其它设备出门按钮：按一下打开门的设备，适用于对出门无限制的情况。

门磁：用于检测门的安全/开关状态等。

电源：整个系统的供电设备，分为普通和后备式（带蓄电池的）两种。

下面是门禁系统中的各种安装示意图。

最全的门禁安装大样图、管线图、系统图、电锁安装图。

门禁安装大样图门禁设备安装三视图电锁安装图闭门器五种安装方法1、标准安装闭门器本体安装在拉门侧，支臂安装在门框上。

这种安装方式适合于门框较窄，没有足够的空间安装闭门器。

这种安装方式还适用于开门方向没有障碍物门开到足够大的角度时，闭门器也不会撞击到外物。

2、上门框安装闭门器安装在推门侧，支臂安装在门上。

这种安装方式适用于门框较宽，有足够的空间安装闭门器。

与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。

与标准安装比较，这种安装比较，这种安装方式的关门力较大，适用于更大更重的门。

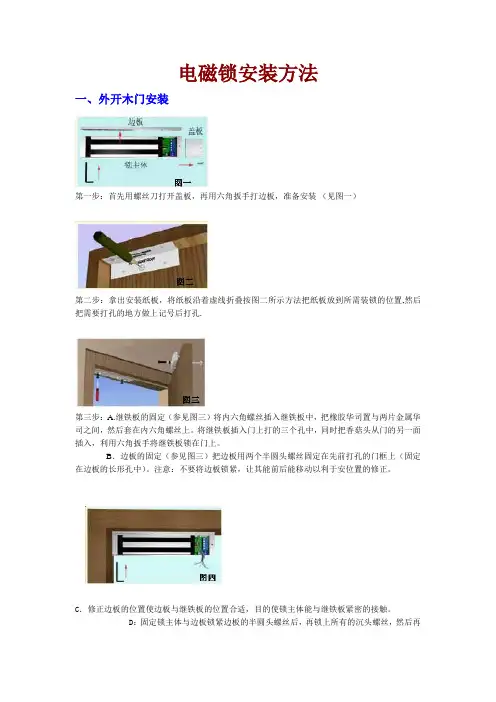

电磁锁安装方法一、外开木门安装第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

(参见图四)第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。

参见图六图七与图八所示为典型的外开门外置式的安装式样。

安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。

每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b．用六角扳手将锁主体锁在L1支架上。

c. 对应于L1支架的位置把Z2支架固定在门上。

d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。

门禁磁力锁接线图及安装步骤
磁力锁：生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。

只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。

因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。

其内部用灌注环氧树酯保护锁体。

目前电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。

所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。

而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压，如此电磁锁的吸力才是最大。

吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。

磁力锁的安装方法
外开门的表面安装方法
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装；
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔；
第三步：
A、继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上；
B、边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上(固。

一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔。

第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

(参见图四)第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。

参见图六图七与图八所示为典型的外开门外置式的安装式样二、内开门的表面安装 (ZL型支架的安装方法）：解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。

每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b．用六角扳手将锁主体锁在L1支架上。

c. 对应于L1支架的位置把Z2支架固定在门上。

d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。

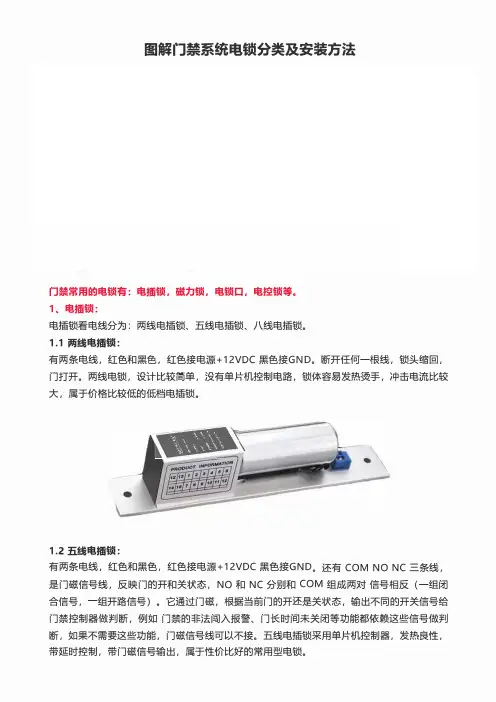

图解门禁系统电锁分类及安装方法
弱电工程师的圈子昨天
分享弱电行业知识，让热爱更专业
�
点击上方蓝字，关注弱电微刊
门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。

1、电插锁：
电插锁看电线分为：两线电插锁、五线电插锁、八线电插锁。

1.1两线电插锁：
有两条电线，红色和黑色，红色接电源+12VDC黑色接G N D。

断开任何一根线，锁头缩回，门打开。

两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属千价格比较低的低档电插锁。

｀
1.2五线电插锁：
有两条电线，红色和黑色，红色接电源+12VDC黑色接G N D。

还有COM NO NC三条线，是门磁信号线，反映门的开和关状态，NO和NC分别和COM组成两对信号相反（一组闭合信号，一组开路信号）。

它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。

五线电插锁采用单片机控制器，发热良性，
带延时控制，带门磁信号输出，属于性价比好的常用型电锁。

门框不够宽，用L型支架扩宽
无框玻璃门，用U支架
固定吸板
END。

电磁锁的安装方法
电磁锁是一种常见的门禁设备，广泛应用于各种场所的门禁控制系统中。

它通过电磁力将门锁紧，起到安全控制和防盗的作用。

正确的安装是保证电磁锁正常使用的关键，下面我们来介绍一下电磁锁的安装方法。

首先，准备工作。

在安装电磁锁之前，需要对安装环境进行评估，确保门框和门扇的尺寸符合电磁锁的安装要求。

同时，还需要准备好安装所需的工具和材料，如螺丝刀、螺丝、螺母、电钻等。

其次，安装电磁锁主体。

首先确定电磁锁的安装位置，然后使用电钻在门框和门扇上打孔，安装电磁锁主体。

在安装过程中，要确保电磁锁主体安装牢固，不得有松动现象，以免影响电磁锁的使用效果。

接着，连接电磁锁控制线路。

将电磁锁的控制线路引出，连接到门禁控制系统的控制器上。

在连接线路时，要注意线路的接头要牢固可靠，以确保电磁锁的正常使用。

然后，调试电磁锁。

完成电磁锁的安装后，需要对电磁锁进行调试。

首先检查电磁锁的通电情况，确认电磁锁能够正常工作。

然后通过门禁控制系统对电磁锁进行开锁和闭锁测试，确保电磁锁的开关灵活可靠。

最后，进行安全检查。

安装完成后，对电磁锁进行全面的安全检查，确保电磁锁的安装符合安全要求，没有安全隐患。

同时，还需要对电磁锁的外观进行清洁和保养，以延长电磁锁的使用寿命。

总之，电磁锁的安装需要严格按照操作规程进行，确保每一个步骤都符合安装要求。

只有正确安装电磁锁，才能保证其正常使用，提高门禁系统的安全性和稳定性。

希望以上内容能对您有所帮助，谢谢阅读！。

一、门磁
1).门磁的功能和原理，门磁在门禁系统中的应用。 门磁是用来检测门是否关闭的一个小型感应器，有很多电锁是带了门磁功能的，建议客户如果门禁系
统中用到门磁，最好是采购带门磁功能（门状态反馈功能）的电锁。如果电锁没有带门磁功能，可以自行 选购门磁，门磁大小比一元硬币略大，价格在十几块钱左右。
市面上常见的一款暗装式门磁，不带电线的一端内藏磁铁，带电线的低端内部藏有干簧管等元器件， 当磁铁接近时，电线输出闭合信号，当磁铁远离时，两条电线输出开路信号。不带电线的一端装在门的顶 部，带电线的一端装在门框上。门关好时，两端正好重叠接近。市面上还有一些门磁是方形的，适用于明 装场合，用于门窗上。 2).门磁在门禁系统中的主要作用在于以下几点：
电。所以在没有出门限制的场合，可以直接按此按钮开门，门内开门按钮就可以弃之
不用；如对出门有限制的场所，这此紧急开门按钮必须用特制的盖帽罩住，是该钮在
平时无法使用，在火灾时通过破坏盖帽按下紧急开门按钮开门。
电控锁安装示意图如下：
3).读卡器
读卡器尺寸：长 115mm 宽 74mm 厚 21mm 固定孔间距: 86mm
4
C．修正边板的位置使边板与继铁板的位置 合适，目的使锁主体能与继铁板紧密的接 触。 D：固定锁主体与边板锁紧边板的半圆头螺 丝后，再锁上所有的沉头螺丝，然后再卸 下半圆头螺丝，在适当的位置钻孔以便接 线。最后用六角扳手把锁主体锁在边板上。 (参见图四)
第四步：按照说明书的指示接线。
第五步： 盖上盖板，把小铝柱体塞进锁主 体参见图五 的螺丝孔中。参见图六
MY-I-F006 8.5 160 30 9.6 315
250 0.315
注意接线端子的接线，防止相互碰线现象。
接地端要可靠接地，接地导线或汇流条的截面积不应小于 4 平方毫米。

详解电磁锁的几种安装方法电磁锁安装方法一、外开木门安装第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

(参见图四)第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。

参见图六图七与图八所示为典型的外开门外置式的安装式样。

安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。

每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b．用六角扳手将锁主体锁在L1支架上。

c. 对应于L1支架的位置把Z2支架固定在门上。

大家好，我是薛哥。

门禁系统是最常见的弱电资料，门禁系统的安装我们要掌握，尤其接线，你要懂，不懂得话，可以看看这篇文章，三分钟学会。

01正文门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。

门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。

▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。

好下面我们来接线。

先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图▲门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。

下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，随便接。

如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。

磁力锁安装磁力锁安装磁力锁是一种常见的电子锁具，通过磁力吸合来控制锁的开关。

它使用磁力原理，具有安全可靠、易于安装和使用的优点。

接下来，我们将详细介绍磁力锁的安装步骤和注意事项。

一、准备工作在进行磁力锁安装之前，需要对一些基本的准备工作进行规划。

首先，确定安装位置，一般情况下，磁力锁应安装在门框上，与锁舌的位置相对应。

其次，检查门框的平整度和结实度，确保其能够承载磁力锁的安装。

最后，准备好所需的安装工具和材料，包括螺丝刀、扳手、螺丝和螺母等。

二、安装步骤1. 钻孔：根据磁力锁的大小选择合适的钻头，在门框上钻孔。

注意，钻孔位置应与锁舌的位置相匹配，并且要保持水平和垂直。

2. 安装磁力锁：将磁力锁放入钻孔中，确保其与门框表面平齐。

然后使用螺丝和螺母固定磁力锁，确保其稳固。

3. 连接线路：根据磁力锁的特点，将磁力锁与控制器之间的线路连接起来。

注意，连接线路要正确，避免错位或接反。

4. 调试和测试：安装完成后，对磁力锁进行调试和测试。

使用测试工具测试磁力锁的吸合力和开关控制功能，确保其正常运作。

5. 安装其他配件：根据需要，安装其他配件，如门磁、开门按钮等。

三、注意事项在进行磁力锁安装过程中，需要注意以下几点：1. 安装位置的选择要合理，能够保证磁力锁的有效作用。

应将磁力锁安装在门框上，并且与锁舌位置匹配。

2. 钻孔应准确无误，避免对门框造成不必要的损坏。

要确保钻孔位置水平、垂直并与锁舌位置相匹配。

3. 在固定磁力锁时，要使用足够数量的螺丝和螺母，确保磁力锁稳固安全。

4. 连接线路时要仔细检查，避免错位或接反。

5. 在测试磁力锁功能时，要使用专业测试工具，并确保其正常运作。

四、总结通过以上步骤，我们可以成功安装磁力锁。

磁力锁具有安全可靠、易于安装和使用的特点，适用于各种门禁系统和安全出入口控制系统。

在实际安装过程中，我们要注意选用合适的位置、使用合适的工具、严格遵守安装步骤，以确保磁力锁的正常工作。

一图看懂门禁电磁锁（电插锁）怎么连
简单的门禁系统一般包括：主机、电源、电磁锁（电插锁）、按钮开关、室内控制主机，如果自己单位、自己家想安装个简单的门禁，不用求人，一图看懂怎么连接。

当然，需求复杂些的还是找专业的人去安装调试。

主机上几十根的线，是不是看得眼花缭乱
是不是眼花缭乱
根据多年的工作经验，把经常使用的连接方法做了个简图，对着连接图就可以，一看便知
简图，是不是简单了
有些电插锁上没有GND和 12
这个锁上没有GND和 12
不用理会一大堆的蓝白黄灰等，只需要找到正负极就行（仅限于正常开锁闭锁，有其他需求，还要找专业人员配置），负极就是GND，正极就是 12，就是上图的红、黑-。

这里特别说明下，电源要用正规的电源，要满A，不然会出现偶尔开不开门的现象，还有电源线不要用网线替代，也会出现不受控的现象，这都是经验之谈，可以避免你返工，浪费时间。

如果觉得有用，加个关注，分享一些实用的知识。

门禁磁吸的安装方法
门禁磁吸是一种常见的电磁锁，可以通过电磁力将门紧密地吸合，从而起到保护门的作用。

以下是门禁磁吸的安装方法：
1. 选择安装位置：门禁磁吸应该安装在门的锁体或锁框上，确
保门禁磁吸和门能够完全贴合。

同时，门禁磁吸的安装位置应该方便接通电源和控制线路。

2. 固定磁吸底座：将磁吸底座固定在门框上，用螺丝将其牢固
地固定。

3. 安装磁吸铁片：将磁吸铁片安装在门的锁体上，确保磁吸铁
片和门禁磁吸底座对齐。

4. 接线：根据门禁磁吸的接线图，连接电源和控制线路。

通电后，门禁磁吸便开始工作，将门紧密地吸合。

以上是门禁磁吸的安装方法，需要注意的是，在安装前应该先检查门禁磁吸和磁吸铁片是否匹配，以及电源和控制线路是否连接正确。

同时，在使用门禁磁吸时，应该定期检查其工作状态，确保其正常工作，避免因故障导致门无法紧密关闭，从而影响安全。

- 1 -。
