C20片石混凝土挡土墙技术交底

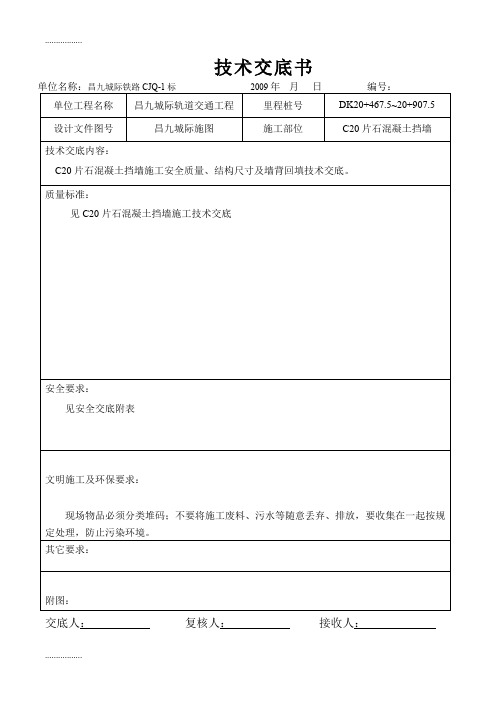

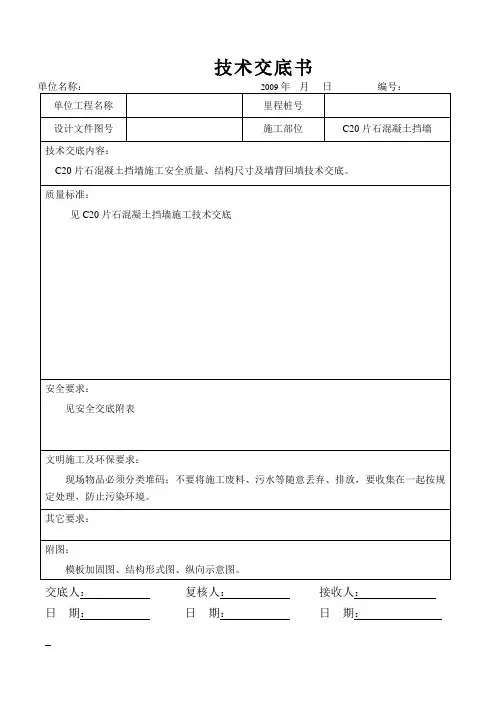

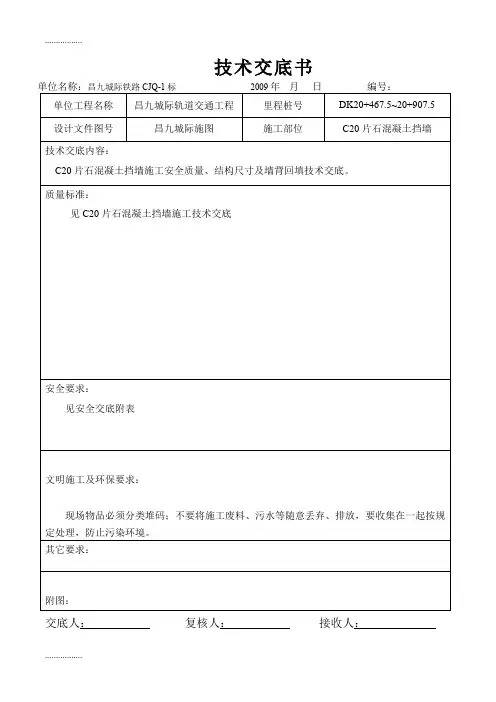

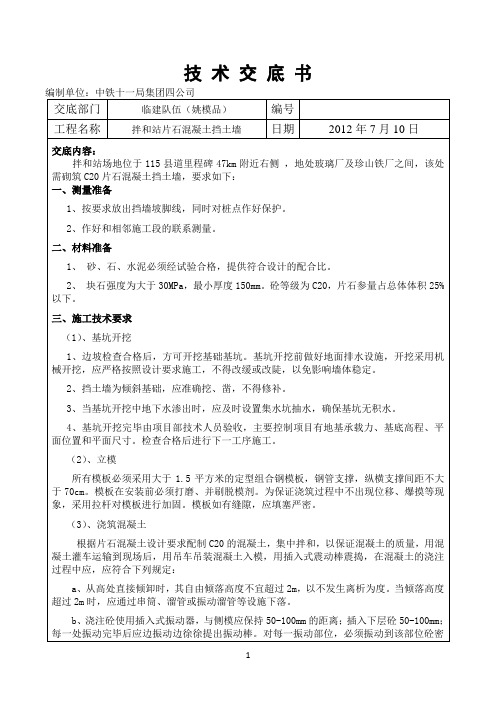

.................技术交底书单位名称：昌九城际铁路 CJQ-1 标2009 年 月 日单位工程名称 昌九城际轨道交通工程里程桩号编号： DK20+467.5~20+907.5设计文件图号昌九城际施图施工部位C20 片石混凝土挡墙技术交底内容：C20 片石混凝土挡墙施工安全质量、结构尺寸及墙背回填技术交底。

质量标准： 见 C20 片石混凝土挡墙施工技术交底安全要求： 见安全交底附表文明施工及环保要求：现场物品必须分类堆码；不要将施工废料、污水等随意丢弃、排放，要收集在一起按规 定处理，防止污染环境。

其它要求：附图：交底人：复核人：模板加固图、结构形式图、纵向示意图。

.................接收人：.................日 期：日 期：日 期：..................................交底内容：C20 片石混凝土施工技术交底一、测量准备 1、按设计要求放出挡墙坡脚线，同时对桩点作好保护。

2、复核距线路中线的距离、高程。

3、作好和相邻施工段的联系测量。

二、基坑开挖 1、边坡检查合格后，方可开挖基础基坑。

应严格按照设计要求施工，不得改缓或改 陡，以免影响墙体稳定。

2、路堑挡墙基础埋深应在路肩或侧沟平台以下不小于 1.2m，并低于侧沟砌体底面不 小于 0.2m. 3、基坑分段开挖，每段长度为 10～20 米，并间隔若干段开挖下一段基坑。

挡土墙为 倾斜基础，应准确挖、凿，不得修补。

4、尽量保证路堑边坡的稳定，避免超挖或欠挖。

个别地段可采取必要的支挡、防护 措施防止滑坡。

墙背开挖临时边坡较高地段或土层及岩体及碎石破碎地段，应分段跳 槽开挖，并及时施工墙身。

临时开挖边坡尽可能与墙背保持一致，墙背临时边坡视需 要可采用锚喷（网)或素喷水泥砂浆防护，厚 3-5cm。

临时边坡如超挖.局部坍塌.掉 块等，应采用不低于挡墙设计指标的材料回填。

5、基坑开挖完毕由项目部技术人员验收，主要控制项目有地基承载力、基底高程、 平面位置和平面尺寸。

技术交底书单位名称： 单位工程名称 设计文件图号 技术交底内容： C20 片石混凝土挡墙施工安全质量、结构尺寸及墙背回填技术交底。

质量标准： 见 C20 片石混凝土挡墙施工技术交底2009 年 月日编号：里程桩号 施工部位 C20 片石混凝土挡墙安全要求： 见安全交底附表文明施工及环保要求： 现场物品必须分类堆码；不要将施工废料、污水等随意丢弃、排放，要收集在一起按规 定处理，防止污染环境。

其它要求： 附图： 模板加固图、结构形式图、纵向示意图。

交底人： 日 期：复核人： 日 期：接收人： 日 期：C20 片石混凝土施工技术交底交底内容：一、测量准备 1、按设计要求放出挡墙坡脚线，同时对桩点作好保护。

2、复核距线路中线的距离、高程。

3、作好和相邻施工段的联系测量。

二、基坑开挖 1、边坡检查合格后，方可开挖基础基坑。

应严格按照设计要求施工，不得改缓或改 陡，以免影响墙体稳定。

2、路堑挡墙基础埋深应在路肩或侧沟平台以下不小于 1.2m，并低于侧沟砌体底面不 小于 0.2m. 3、基坑分段开挖，每段长度为 10～20 米，并间隔若干段开挖下一段基坑。

挡土墙为 倾斜基础，应准确挖、凿，不得修补。

4、尽量保证路堑边坡的稳定，避免超挖或欠挖。

个别地段可采取必要的支挡、防护 措施防止滑坡。

墙背开挖临时边坡较高地段或土层及岩体及碎石破碎地段，应分段跳 槽开挖，并及时施工墙身。

临时开挖边坡尽可能与墙背保持一致，墙背临时边坡视需 要可采用锚喷（网)或素喷水泥砂浆防护，厚 3-5cm。

临时边坡如超挖.局部坍塌.掉 块等，应采用不低于挡墙设计指标的材料回填。

5、基坑开挖完毕由项目部技术人员验收，主要控制项目有地基承载力、基底高程、 平面位置和平面尺寸。

检查合格后报验、进行下一工序施工。

6、对于第一段开挖的基坑，应请监理和设计确认地质情况。

三、立模 1、立模：基础侧模采用木模、钢管和木支撑，支撑间距不大于 50cm。

C20砼块石挡土墙工程施工技术规范施工程序及操作要点1.5完成日期施工时间20 年月日-20 年月日。

2.施工方法及操作要点2.1工艺流程测量放线→基槽开挖→地基承载力检测→支模板搭支架浇筑混凝土→混凝土养护→混凝土脱模→墙背回填。

2.2施工方法（1）测量放线开工前进行导线点、水准点加密并校核，校核完成后放样出基槽开挖边线及挡土墙前沿和后边线，并打桩且撒白灰进行标记。

（2）基槽开挖根据放样边线开挖挡土墙基槽，分层开挖至设计底标高，基槽底宽不小于B+1m（B为挡土墙设计底宽），基槽底留设向内2%的倒坡。

开挖出土石方的堆置在基坑一侧，堆土坡脚线距基坑上口线不小于2m，高度不超过1.5m。

开挖时分层进行，每层厚度1m。

开挖至基槽底部时，为减少对基底的扰动，预留30cm土层由人工开挖至基底。

开挖至基底后，采用挖机进行整平后，立即联系试验室进行地基承载力检测，并通知业主、监理、过控等进行验槽，并留存验槽记录。

基槽开挖过程中，每日工作量完成后需修建临时排水系统，避免积水浸泡。

开挖至基底后，沿槽底低洼一侧开挖30cm×30cm矩形排水沟，在基槽一端开挖一集水坑（50cm×50cm×50cm），排水沟与集水坑相连，墙身在岩土分界线以上部分分层设置泄水孔，泄水孔间距横向3m，纵向2m，上下交错布置。

孔内预埋φ5.59cmPVC管，其端头用土工布包裹，脱模后取下土工布接长出墙背15cm，其端头用土工布包裹。

泄水孔坡度2%~4%，流向路基挡墙外侧，在泄水孔进水口处设置粗颗粒材料（大粒径碎石或者卵石）堆囊以利排水。

最底一排泄水孔处现浇30cm 厚C30小石子砼，并于其上加设φ50mm软式透水管形成纵向排水渗沟，纵向排水渗沟可按单向坡或人字坡纵向引水，受地形条件限制时，也可形成凹形坡，在凹形坡最低处设泄水孔将水引至路基以外。

为保证预埋PVC管不移位、不上浮，采取将PVC管穿过对拉螺栓进行固定。

片石挡土墙施工技术交底一、工程概述本工程为片石挡土墙施工项目，位于某市新区，占地面积约1000平方米。

该工程主要包括挡土墙、排水沟、护坡等部分，旨在提高土地利用率，改善城市环境，增强防洪能力。

二、施工目标本工程的施工目标是确保工程质量合格，实现以下目标：1、保证挡土墙的稳定性，防止墙体倾斜或崩塌。

2、确保排水沟的顺畅，防止积水对墙体造成损害。

3、保证护坡的绿化效果，防止水土流失。

三、施工流程本工程的施工流程如下：1、测量放线：根据设计图纸，确定挡土墙的位置和标高，并进行测量放线。

2、基础开挖：根据测量放线的结果，进行基础开挖。

3、基础处理：对开挖后的基础进行处理，如夯实、垫层等。

4、墙体施工：按照设计要求，进行挡土墙的施工。

5、排水沟施工：在挡土墙的一侧或两侧设置排水沟，确保排水顺畅。

6、护坡绿化：在挡土墙的顶部和两侧进行护坡绿化，防止水土流失。

7、工程验收：对完成的工程进行验收，确保工程质量符合要求。

四、施工技术要点本工程的施工技术要点如下：1、测量放线要准确，确保挡土墙的位置和标高符合设计要求。

2、基础开挖要到位，保证基础的深度和强度符合设计要求。

3、基础处理要仔细，防止基础沉降对挡土墙造成损害。

4、墙体施工要按照设计要求进行，保证墙体的稳定性。

5、排水沟施工要确保排水顺畅，防止积水对墙体造成损害。

6、护坡绿化要选用适宜的植物，保证绿化效果和水土保持能力。

7、工程验收要严格，确保工程质量符合要求。

片石混凝土挡土墙技术交底一、工程概述本工程为片石混凝土挡土墙工程，位于市区，主要功能是防止土体滑坡，保护周边环境。

挡土墙采用片石混凝土结构，设计使用寿命为50年。

二、施工流程1、准备工作：对施工现场进行清理和平整，确定施工范围和施工材料堆放位置。

2、基础工程：按照设计要求进行基坑开挖，并按照规定进行地基处理。

3、挡土墙施工：按照设计要求进行片石混凝土挡土墙施工，包括片石的摆放、钢筋的绑扎、混凝土的浇筑等环节。

仰斜式挡土墙施工技术交底施工单位：xx高速公路第一标段xx项目经理部合同号：监理单位：xx监理咨询有限公司编号：工程名称交底对象交底地点K49+590～K49+725 交底内容仰斜式挡土墙施工交底依据根据《xx高速土建工程施工招标文件》、《xx施工图设计》和《xx高速公路建设标准化活动实施方案》以及国家、交通部现行设计施工规范及验收标准等，在开工前对仰斜式挡土墙施工做以下交底，按照要求文明、规范施工，确保工程质量。

交底内容：一、适用范围本交底适用于C20片石砼仰斜式挡土墙。

二、工程概况在K49+590～K49+725段左侧设置C20片石砼仰斜式挡土墙，（挡土墙平面、立面布置图及尺寸详见设计图IIIC.S3-2-27，P199～P204）。

K49+590～K49+595段均用K49+595截面底标高控制，K49+595～K49+600段均用K49+600截面底标高控制，K49+600～K49+610段均用K49+610截面底标高控制，K49+610～K49+615段均用K49+615截面底标高控制，K49+615～K49+620段均用K49+620截面底标高控制，K49+620～K49+630段均用K49+630截面底标高控制，K49+630～K49+635段均用K49+635截面底标高控制，K49+635～K49+640段均用K49+640截面底标高控制，K49+640～K49+645段均用K49+645截面底标高控制，K49+645～K49+650段均用K49+650截面底标高控制，K49+650～K49+655段均用K49+655截面底标高控制，K49+655～K49+660段均用K49+660截面底标高控制，K49+660～K49+670段均用K49+670截面底标高控制，K49+670～K49+680段均用K49+680截面底标高控制，K49+680～K49+690段均用K49+690截面底标高控制，K49+690～K49+700段均用K49+700截面底标高控制，K49+700～K49+710段均用K49+710截面底标高控制，K49+710～K49+720段均用K49+720截面底标高控制，K49+720～K49+725段均用K49+725截面底标高控制。
