心脏解剖及正常超声心动图
Aortic sinus
Orifice of R. coronary artery Inter-ventricular part
Atrio-ventricular part
Aortic valve
Anterior cusp
Anterior Papillary muscle
右心室流入 道与流出道
左心室流入 道与流出道
（3）冠状窦口
右房示意图
Inter-atrial septum
Membranous septum
Fossa ovalis
Valve of inferior vena cava
右房示意图
Septal cusp
Pectinate muscles
Orifice of coronary sinus
Valve of coronary sinus
连续多普勒：用连续波获得血 流红细胞的多普勒信号，显示 血流速度分布及随时间的变化。 优点：可测最大流速>7m/s，缺 点：不能进行异常血流定位诊 断，探头敏感性较低。
CDFI（彩色多普勒血流显像）
用自相关技术获得并处理血流 Doppler信号，经彩色编码，实时 叠加至二维图象上，直观地显示心、 血管内的血流，颜色代表方向，其 亮度代表流速的高低。
三、心脏的血管
冠状动脉：
左冠状动脉 右冠状动脉
起止、行程、分布
左冠状动脉起于主动脉左窦，经左心耳 与肺动脉根部之间向左行，随即分为前 降支与旋支。
前降支 沿前室间沟下行，绕过心尖切迹终于 后室间沟下部，供应左室前壁、右室前壁一小 部分及室间隔前2/3区域 旋支 沿冠状沟左行，绕过心左缘至心膈面， 供应左室侧壁、左室后壁及左房
Anterior cusp
B超--正常超声心动图PPT课件
医学课件
10
第三节 经胸超声心动图（TEE）
（2） 胸骨旁主动脉短轴切面：探头在胸骨旁左侧第二、 三肋间，扫查切面与左室长轴切面垂直。于心底部水平 观察主动脉根部、主动脉瓣、左房、右房、房间隔、三 尖瓣的前瓣和隔瓣、右室的一部分、右室流出道、肺动 脉瓣等（图5-2）。 （3）肺动脉分叉切面：探头在胸骨旁左侧第二、三肋间， 在主动脉根部短轴基础上略向左上方倾斜。观察主肺动 脉、肺动脉瓣、肺动脉分叉及左右肺动脉起始部，看有 否动脉导管未闭、主肺动脉窗等（图5-3）。
第一节 心脏的解剖和生理
一、正常心脏位置及外形 心脏位于胸腔中纵隔内，约2／3居身体正中左侧，1／3 在其右侧。心脏的两侧及前方大部分均被肺和胸膜遮盖， 前面只有一小部分邻接胸骨和肋软骨，称为心脏裸区； 后面有支气管、食管、迷走神经及胸主动脉等后纵隔的 器官；心脏下方为横膈，上方为大血管，包括主动脉、 肺动脉和上腔静脉。 心脏外形类似圆锥体，心尖朝左前下方，心底朝向右后 上方，心外形可分心尖、心底、胸肋面、膈面、左侧面、 左缘、右缘、下缘等部分。心脏长轴与人体正中矢状面 呈45°。
医学课件
1
第一节 心脏的解剖和生理
二、心脏各心腔的形态及结构 1. 左心房 位于心脏的左后上方。前方有升主动脉和肺 动脉，后方有食管及胸主动脉。左心房向前突出的部分 为左心耳，后部两侧各有两个肺静脉口，前下部有左房 室口，通往左室。左房壁薄，右侧壁为房间隔与右房相 隔。
医学课件
2
第一节 心脏的解剖和生理
医学课件
16
第三节 经胸超声心动图（TEE）
医学课件
17
第三节 经胸超声心动图（TEE）
（2）左室节段划分与冠脉灌注的关系 胸骨旁长轴切面：前间隔血供来自前降支，如果室间隔近端 收缩异常，则表示前降支近端病变。左室后壁通常由左回旋 支供血。 短轴切面：前降支供应前间隔、前壁；后降支供应后间隔及 下壁，后降支多起源于右冠状动脉，左优势者后降支起源于 回旋支。左回旋支供应后侧壁。 心尖二腔心：后降支供应左室下壁2/3的心肌，其余部分由前 降支供应，前壁近基底段由前降支近端供血。 心尖四腔心：心尖部以及室间隔远端2/3的室间隔由前降支供 血，室间隔的近端1/3由后降支供血，侧壁由回旋支的分支供 血。
心脏病及超声心动图科普ppt课件
多普勒超声的应用
⒈ 观察血流部位、方向、时限、性质 ⒉ 测量血流速度 ⒊ 计算流量 ⒋ 估计跨瓣压差，判断返流与分流
彩色多普勒血流显像（CDFI）
在切面UCG上实时显示血流。红迎蓝离，形象 直观，直接显示分流、返流或狭窄病变
频谱多普勒（PW+CW）
横轴代表时间，纵轴代表流速 基线上为正向频谱，下为负向频谱
心电图临床意义
辅助诊断心房、心室肥大 反映心肌缺血、心肌梗死 识别各种心律失常（最有价值） 心电监护 了解药物的疗效及对心肌的影响 辅助诊断电解质代谢紊乱
心肌梗死的心电图表现
心肌梗死的心电图表现
心肌梗死的心电图表现
超急性期（早期）
发病后数分钟～数小时。 ①出现心肌缺血和损伤的心电图改变；
皮肤宜干燥：电极贴在前胸皮肤上经导线与记录仪相连， 如果皮肤湿漉漉的，电极与皮肤的接触就不好，甚至造成 电极脱落，受检者只得重做。因此检查日不能洗澡、避免 出汗。
远离电磁场：磁场导致无正常心电波形，分析图形时只得 把这个时段裁去。
宜记日记：将24小时内身体不适和运动时间详细登记。就 可找出此时间段的心电图看有无变化，为医生诊治提供可 靠依据。
检查
心电图（EKG） 24小时动态心电监测（Holter） 胸片 超声心动图 心脏CT 冠脉造影
心电图
是利用心电图机从体表记录心脏每一心动周 期所产生电活动变化的曲线图形。
心电图反应心肌的兴奋性、自律性和传导性， 而与心脏的机械收缩活动无直接关系。
心电图检查的目的和价值：无创 快速 持续 低 廉
老年患者有时可见二尖瓣环钙化属正常，常被误诊 为瓣膜狭窄、赘生物（炎性团块）、血栓（血块）、 或粘液瘤（狭窄肿物）。仔细检查瓣叶非常重要。 瓣叶钙化可引起二尖瓣反流。
心脏超声课件
超声心动图在心脏疾病诊断中的价值
提供心脏结构信息 评估心脏功能 辅助判断病因 指导治疗方案
通过超声心动图可以清晰地观察心脏的结构和形态，判断是否 存在先天性心脏病、心肌病、瓣膜病等心脏疾病。
超声心动图可以评估心脏的收缩和舒张功能，判断心脏的泵血 能力是否正常。
根据超声心动图的检查结果，可以初步判断心脏疾病的病因和 病理生理机制。
先天性心脏病
总结词
先天性心脏病在超声图像上可表现为心脏结 构异常、血流动力学紊乱及心脏功能减退等 。
详细描述
超声心动图可用于诊断各种先天性心脏病， 如室间隔缺损、房间隔缺损、动脉导管未闭 等。通过观察心脏结构、血流动力学及心脏 功能等方面的异常，医生能够确诊先天性心 脏病的类型和严重程度。超声心动图为制定 治疗方案和评估预后提供重要依据。
根据超声心动图的检查结果，可以制定更为精准的治疗方案， 如药物治疗、介入治疗或手术治疗等。
超声心动图的临床应用实例
先天性心脏病诊断
超声心动图可以清晰地显示心脏 的结构和血管连接，判断是否存 在先天性心脏病，如室间隔缺损
、房间隔缺损等。
心肌病诊断
超声心动图可以观察心肌的厚度 和运动情况，判断是否存在心肌 病，如扩张型心肌病、肥厚型心
其他心脏疾病
总结词
其他心脏疾病如心肌炎、心包积液、心律失常等的超声 图像表现各异，需结合病史和临床表现进行诊断。
详细描述
超声心动图可诊断多种其他心脏疾病，如心肌炎、心包 积液、心律失常等。这些疾病在超声图像上表现为不同 程度的心肌运动异常、心包积液及心脏电活动异常等。 结合患者的病史和临床表现，医生能够做出准确的诊断 ，并根据病情制定相应的治疗方案。
高血压心脏病
总结词
超声诊断--心脏ppt课件
自前至后依次为胸壁、右室前壁、右
室腔、室间隔、左室（腱索）与左室后壁
（图1-4-1）（图1-4-2）。主要观察右室
及左室内径，室间隔与左室后壁的厚度、
运动幅度及方向。腱索水平的心室波群为
标准的心室探测部位、超声心动图报告中
的左室收缩与舒张末期内径、室间隔与左
室后壁的厚度均从此波群中探及。左室舒
张末期内径正常值为35～56mm，左室收缩
.
认识常用2D切面及参数正常值
.
胸骨旁左室长轴切面
.
胸骨旁左室长轴切面
.
大动脉短轴切面
.
大动脉短轴切面
.
左室短轴切面
.
左室短轴切面
.
左室短轴切面
.
左室短轴切面
.
（6） 胸骨旁乳头肌水平左室短轴切面
可检测乳头肌水平左室各节段（包 括前壁、室间隔、下壁、侧壁）的运动 及室壁厚度、右室游离壁的运动及室壁 厚度（图2-7，视频2-7）。对于冠心病 及肥厚型心肌病患者，可检测乳头肌水 平左室壁各节段的运动及室壁厚度。
.
3、胸骨上窝探查 探头置于胸骨上窝，自上而下可探
及主动脉弓、右肺动脉及左房等结构。
.
三、彩色多普勒
彩色多普勒技术是将二维超声心动 图取得的频移信息按照血流的方向进行 彩色编码。通常以红色表示血流朝向探 头流动，蓝色表示血流远离探头流动； 流速越快，颜色越明亮。在彩色血流图 的基础上增加一条采样线，以提取设定 部位的血流速度频谱，并将其与彩色血 流图进行对照。
末期正常值为23～35mm。室间隔厚度正常
值为6～11mm，左室后壁厚度正常值为6～
11mm。
.
.
.
（4）心尖波群（1区）： 此处腔室内径较小，左室后壁之前
心脏彩超ppt
1．主动脉 (aorta)：长约 5cm，右侧为上腔静脉，左侧为肺动脉主干。升主动脉根部有左、右冠状动脉分出，主动脉弓在胸骨右缘第二肋软骨处向后，低 于第四胸椎左侧。 2．主肺动脉 (pulmonary artery)：位于主动脉左前方，根部左侧为左心耳，在主动脉弓下方分为左、右肺动脉。右肺动脉较长，几乎成直角自主肺动脉分出。左肺动脉较短，与主肺动脉成角较大。
1. 胸骨左缘区
（1）心尖四腔心切面
2. 心尖区
（2）心尖五腔心切面
1）检查方法：探头位置同上，略向前倾斜。 2）观察内容：主动脉根部及主动脉瓣、左心室流出道、 房室瓣、房室心腔、室间隔等的病变。
2. 心尖区
A：长轴切面 B：短轴切面 C：四腔心切面
前
后
足侧
头侧
前
右
后
左
心尖部
右
心底部
左
（二）检查方法与正常切面
仪器条件 成人检查用2.5MHz或3.0MHz的频率，婴幼儿可用5.0MHz。 灵敏度调节以使心血管各结构清晰为度。
4.胸骨上区
二、M型超声心动图检查方法
二维实时显像仪的M型超声心动图检查方法
用二维实时超声仪进行M型检查，扫描速度用50mm/s，必要时用100mm/s。根据需要在二维切面图上取样，显示M形曲线，可供测量该结构的运动幅度与速度。
二尖瓣
三尖瓣
三尖瓣在M型上的图形与二尖瓣相同，也分为A、C、D、E、F各点及AC、DE、EF各段，但运动幅度较二尖瓣大，形成机理与二尖瓣相同。
室间隔 (ventricular septum)：由膜部室间隔和肌部室间隔组成。 左心房 (left atrium) ：壁较右心房厚得多，心房内壁光滑，后壁有四孔，左、右各二，为肺静脉的入口。左心房的前面有左心耳，基底部较窄。心耳基底部壁较薄。
1. 胸骨左缘区
（1）心尖四腔心切面
2. 心尖区
（2）心尖五腔心切面
1）检查方法：探头位置同上，略向前倾斜。 2）观察内容：主动脉根部及主动脉瓣、左心室流出道、 房室瓣、房室心腔、室间隔等的病变。
2. 心尖区
A：长轴切面 B：短轴切面 C：四腔心切面
前
后
足侧
头侧
前
右
后
左
心尖部
右
心底部
左
（二）检查方法与正常切面
仪器条件 成人检查用2.5MHz或3.0MHz的频率，婴幼儿可用5.0MHz。 灵敏度调节以使心血管各结构清晰为度。
4.胸骨上区
二、M型超声心动图检查方法
二维实时显像仪的M型超声心动图检查方法
用二维实时超声仪进行M型检查，扫描速度用50mm/s，必要时用100mm/s。根据需要在二维切面图上取样，显示M形曲线，可供测量该结构的运动幅度与速度。
二尖瓣
三尖瓣
三尖瓣在M型上的图形与二尖瓣相同，也分为A、C、D、E、F各点及AC、DE、EF各段，但运动幅度较二尖瓣大，形成机理与二尖瓣相同。
室间隔 (ventricular septum)：由膜部室间隔和肌部室间隔组成。 左心房 (left atrium) ：壁较右心房厚得多，心房内壁光滑，后壁有四孔，左、右各二，为肺静脉的入口。左心房的前面有左心耳，基底部较窄。心耳基底部壁较薄。
超声心动图-正常_ppt
2. 二尖瓣波群
EA
MV ------
----RV ----IVS ----LV
2. 二尖瓣波群
探查方法：取样线经二尖瓣瓣尖
超声所见：
舒张期 二尖瓣前叶曲线呈双峰(E峰、A峰) 后叶与前叶呈镜向活动
收缩期 二尖瓣前、后叶共同形成的关闭线CD段
3. 心室波群
---RV ---IVS ---LV -----LVPW
胸骨旁左室长轴
超声所见：
右室、室间隔、 左室、左室后壁、 右室流出道、 主动脉及主动脉瓣、 左房，二尖瓣
2. 胸骨旁心脏短轴
探查方法：与左室长轴垂 直，由下向上可获得一系 列心脏短轴：
（1）心底短轴 （2）二尖瓣水平短轴 （3）乳头肌水平短轴
（1）心底短轴 －－－三维实时超声
（1）心底短轴
超声所见： 主动脉呈圆形显示在中央，收缩
心脏的外形
心腔 室间隔
心脏的 瓣膜
超声心动图的功能
❖实时显示心脏和大血管解剖结构和运动 ❖实时显示心脏和大血管血流状态 ❖检测心功能
二、超声心动图的检查方法
❖ 常规方法
（一）二维超声心动图(2DE) （二）M型超声心动图 （三）多普勒超声心动图
❖ 特殊方法
（一）经食管超声、声学造影 （二）介入性超声、血管内超声 （三）负荷超声、三维超声
3. 心室波群
探查方法：取样线经二尖瓣腱索水平 超声所见：
（1）室间隔（IVS）活动曲线 收缩期增厚向左室 舒张期变薄向右室
（2）左室后壁（LVPW）与室间隔呈逆向运动 二者之间为左室(LV)腔
注意：M型检测心功能即在此区
三、多普勒超声的应用
⒈ 观察血流部位、方向、时限、性质 ⒉ 测量血流速度 ⒊ 计算流量 ⒋ 估计跨瓣压差，判断返流与分流
心脏超声心动图第一行动ppt课件

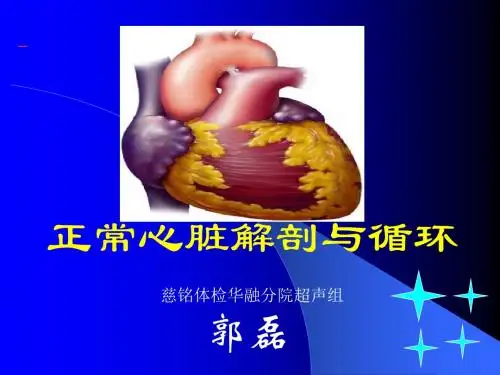

正常心脏解剖与循环
慈铭体检华融分院超声组
郭磊
正常心脏解剖 心脏血液循环
正常心脏解剖
正常心脏位置
–心脏位于胸腔下纵隔的中纵隔内，正面观
心脏约2/3位于身体正中线的左侧，1/3在正 中线的右侧。 –前方大部分被肺和胸膜遮盖，后方有食管、 气管、胸主动脉等。 –两侧是肺与胸膜。 –上方有主动脉、肺动脉及上腔静脉的出入 口，下方有下腔静脉入口。
正常心脏解剖
左心房
– 位于心脏的后面，在右心房的左
后侧，后方有食管及胸主动脉。 – 左心房接受四条肺静脉的回流血 液。 – 左心房向前突出的部分为左心耳。
正常心脏解剖
右心室
– 位于右心房左前下方，是心脏中最居于前面
的部分。 – 右室壁薄，横切面呈半月形，整体呈三角锥 形。 – 有一条肌肉从室间隔连至前壁前乳头肌根部， 称节制索。
节 制 索
正常心脏解剖
右心房
– 位于左心房的右前方，右心室的
右后方。 – 右心房接收上、下腔静脉的回流 血液。 – 右心房前部呈锥形突起，位于主 动脉根部右侧称右心耳。
正常心脏解剖
室间隔
– 大部分由心肌组成。其上部紧邻
主动脉口下方有一小的卵圆形区 较薄，无肌质，称为膜部。
正常心脏解剖
房间隔
心脏血液循环
肺循环
–即小循环，体循环回右心房的血
→右心室→肺动脉→在肺内毛细 血管网→肺静脉→左心房→左心 室。
心脏自身血液供应
左冠状动脉及其分支
–左冠状动脉起自主动脉的左冠状窦，
呈椭圆形。经左心耳与肺动脉根部 之间向左行，随即分为前降支，左 旋支和斜角支。
心脏自身血液供应
右冠状动脉及其分支
慈铭体检华融分院超声组
郭磊
正常心脏解剖 心脏血液循环
正常心脏解剖
正常心脏位置
–心脏位于胸腔下纵隔的中纵隔内，正面观
心脏约2/3位于身体正中线的左侧，1/3在正 中线的右侧。 –前方大部分被肺和胸膜遮盖，后方有食管、 气管、胸主动脉等。 –两侧是肺与胸膜。 –上方有主动脉、肺动脉及上腔静脉的出入 口，下方有下腔静脉入口。
正常心脏解剖
左心房
– 位于心脏的后面，在右心房的左
后侧，后方有食管及胸主动脉。 – 左心房接受四条肺静脉的回流血 液。 – 左心房向前突出的部分为左心耳。
正常心脏解剖
右心室
– 位于右心房左前下方，是心脏中最居于前面
的部分。 – 右室壁薄，横切面呈半月形，整体呈三角锥 形。 – 有一条肌肉从室间隔连至前壁前乳头肌根部， 称节制索。
节 制 索
正常心脏解剖
右心房
– 位于左心房的右前方，右心室的
右后方。 – 右心房接收上、下腔静脉的回流 血液。 – 右心房前部呈锥形突起，位于主 动脉根部右侧称右心耳。
正常心脏解剖
室间隔
– 大部分由心肌组成。其上部紧邻
主动脉口下方有一小的卵圆形区 较薄，无肌质，称为膜部。
正常心脏解剖
房间隔
心脏血液循环
肺循环
–即小循环，体循环回右心房的血
→右心室→肺动脉→在肺内毛细 血管网→肺静脉→左心房→左心 室。
心脏自身血液供应
左冠状动脉及其分支
–左冠状动脉起自主动脉的左冠状窦，
呈椭圆形。经左心耳与肺动脉根部 之间向左行，随即分为前降支，左 旋支和斜角支。
心脏自身血液供应
右冠状动脉及其分支
超声心动图 ppt课件
为左右心室的间隔 分肌部、膜部、漏斗部间隔 膜部室间隔为室缺好发部位
〈二〉、瓣膜结构特点
1、二尖瓣
二尖瓣结构包括：
瓣环： 瓣叶：分为前叶及后叶 腱索： 乳头肌：两组（前外组及后内组）
2、三尖瓣
瓣膜结构 瓣环：TV环较MV环低 瓣叶：前、后叶、隔叶 腱索： 乳头肌：三组
三尖瓣隔叶较二尖瓣前叶 低5-10mm，这是鉴 别左、右心室的重要解 剖学标志
3、主动脉瓣
瓣环： 瓣叶：右冠瓣、左冠瓣、无冠瓣
4、肺动脉瓣 分为后叶、左前叶及右前叶
舒张期： 二、三尖瓣开放 主、肺动脉关闭
收缩期： 二、三尖瓣关闭 主、肺动脉瓣开放
三、与心房及心室连接的血管
1、主动脉
动脉导管位置
2、肺动脉
3、上腔静脉 下腔静脉
4、肺静脉
肺静脉
肺静脉
5、冠状动脉
左冠状动脉：开口于 左冠状窦，主干长约 5-10mm，分为前 降支和回旋支。
可显示AAO、DAO、ARH、BCA、LCA、 LSCA、RPA
胸骨上窝主动脉弓短轴观
显示横切的主动脉弓
M型超声心动图 (M-mode Echocardiography)
单一声束探查，以曲线形式显示心脏结构及其运动
M型超声
二维超声
多普勒超声
经食道超声
三维超声
心肌造影
心脏超声解剖
一、心脏的位置、形态、大小及与 周围组织的眦邻关系
位置：
形态、大小：
其表面分为：
三面： 三缘： 三沟：
• 心脏有两条轴线：即长轴和短轴 长轴：由心尖到心底部中心之间的连线 短轴：与长轴相垂直的径线
长轴
短轴
心脏的方位：
心脏的上方---长轴的心底部 心脏的下方---长轴的心尖部 心脏的左右---短轴的左右侧 心脏的前后---短轴的前后方向
〈二〉、瓣膜结构特点
1、二尖瓣
二尖瓣结构包括：
瓣环： 瓣叶：分为前叶及后叶 腱索： 乳头肌：两组（前外组及后内组）
2、三尖瓣
瓣膜结构 瓣环：TV环较MV环低 瓣叶：前、后叶、隔叶 腱索： 乳头肌：三组
三尖瓣隔叶较二尖瓣前叶 低5-10mm，这是鉴 别左、右心室的重要解 剖学标志
3、主动脉瓣
瓣环： 瓣叶：右冠瓣、左冠瓣、无冠瓣
4、肺动脉瓣 分为后叶、左前叶及右前叶
舒张期： 二、三尖瓣开放 主、肺动脉关闭
收缩期： 二、三尖瓣关闭 主、肺动脉瓣开放
三、与心房及心室连接的血管
1、主动脉
动脉导管位置
2、肺动脉
3、上腔静脉 下腔静脉
4、肺静脉
肺静脉
肺静脉
5、冠状动脉
左冠状动脉：开口于 左冠状窦，主干长约 5-10mm，分为前 降支和回旋支。
可显示AAO、DAO、ARH、BCA、LCA、 LSCA、RPA
胸骨上窝主动脉弓短轴观
显示横切的主动脉弓
M型超声心动图 (M-mode Echocardiography)
单一声束探查，以曲线形式显示心脏结构及其运动
M型超声
二维超声
多普勒超声
经食道超声
三维超声
心肌造影
心脏超声解剖
一、心脏的位置、形态、大小及与 周围组织的眦邻关系
位置：
形态、大小：
其表面分为：
三面： 三缘： 三沟：
• 心脏有两条轴线：即长轴和短轴 长轴：由心尖到心底部中心之间的连线 短轴：与长轴相垂直的径线
长轴
短轴
心脏的方位：
心脏的上方---长轴的心底部 心脏的下方---长轴的心尖部 心脏的左右---短轴的左右侧 心脏的前后---短轴的前后方向
超声心动图基本检查方法课件
心脏的大体解剖
右心室：位于心脏的前方，整体呈三角形，内 有较多梳状肌，内膜面毛糙，横切面呈新月形， 室上嵴位于右房室口和肺动脉瓣口之间，右室 腔以此为界分流入道和流出道，其肥大可造成 右室流出道狭窄。
心脏的大体解剖
房室口：
二尖瓣装置：二尖瓣瓣环，两组瓣叶，腱 索和乳头肌
三尖瓣装置：三尖瓣瓣环，三组瓣叶，腱 索和乳头肌
左室长轴切面观察内容
心腔大小 主动脉根部有无增宽 主动脉瓣情况
主动脉前壁与室间隔连线如何， 有无中断或骑跨；主动脉后壁与 二尖瓣的连续如何
二尖瓣装置有无异常 室壁厚度、活动幅度 测心功能 冠状静脉窦有无增宽
心内外有无异常回声
心底短轴
探头置于胸骨左缘2、3 肋间，探查平面与左肩 和右肋弓连线基本平行 显示主动脉根部横切面， 其中有三个随心动周期 开放与关闭的半月瓣， 舒张期瓣膜关闭呈“Y” 字型关闭线，主动脉根 部后方为左右心房，中 间有房间隔。
探测部位：左侧心前区；心尖区；胸骨上窝；剑下； 经食道探测；心外膜直视探测
探头的放置部位
探头的放置 部位通常有： 胸骨旁位、 心尖位、剑 突下位和胸 骨上窝位， 其中以前两4肋间， 探测方位与右胸锁关节至左 乳头连线相平行，自前向后 依次为右室前壁、右窒腔、 前室间隔(室间隔的前部)、 左室流出道和左室腔、二尖 瓣前后叶及其腱索与乳头肌 和左室后壁。于心底部分则 为右室流出道、主动脉根部、 主动脉瓣和左心房。
2D型超声心动图
二维超声是应用多晶体发出的多声束或单晶体单声束 与快速机械扫描器配合，对心脏与大血管探查所取得 的切面声象图，可以直接观察心脏、大血管结构及动 态变化，从而做到一目了然。还可与心电图结合，准 确地获得心脏收缩期、舒张期各种静止图像，并可测 定心功能，与多普勒超声心动图结合可检测心脏或大 血管内任何血流信息（血流量、血流速度、湍流发生 部位及时间），并能判定心脏杂音发生的部位及血流 动力学变化。
