带座外球面轴承专题

带座轴承参数表
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
Z90500型(UCP2００) 带立式座顶丝外球面球轴承参数表
Z90600型(UCP3００) 带立式座顶丝外球面球轴承参数表
UCPH200(ZH90500)型带高中心立式座顶丝外球面球轴承参数表
ZA90500(UCPA200)型带窄立式座顶丝外球面球轴承参数表
F90500型(UCFU200) 带方形座顶丝外球面球轴承参数表
F90600型(UCF300) 带方形座顶丝外球面球轴承
L90500型(UCFLU200) 带菱形座顶丝外球面球轴承参数表
L90600型(UCFL300) 带菱形座顶丝外球面球轴承参数表
LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表
LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表
TY90500型(UCFC200) 带凸台圆形座顶丝外球面球轴承参数表
K90500型(UCK200) 带滑块座顶丝外球面球轴承参数表
K90600型(UCT300) 带滑块座顶丝外球面球轴承参数表
CL90500型(SAPFL200) 带冲压菱形座顶丝外球面球轴承参数表
H90500型(UCC200) 带环形座顶丝外球面球轴承参数表
H90600型(UCC300) 带环形座顶丝外球面球轴承参数表。

带顶丝外球面轴承UC200系列轴承规格、性能、型号对照参数表承型号BearingNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmUC202154027.41411.515.9 4.5M5×0.80.14 UC203174027.41411.515.9 4.5M5×0.80.13 UC204204731.01712.318.7 5.0M6×1.00.18 UC205255234.11714.319.8 5.0M6×1.00.22 UC206306238.11915.922.2 5.0M6×1.00.34 UC207357242.92017.525.47.0M8×1.00.52 UC208408049.22119.030.28.0M8×1.00.68 UC209458549.22219.030.28.0M8×1.00.78 UC210509051.62219.032.610.0M10×1.250.85 UC2115510055.62522.233.410.0M10×1.25 1.22 UC2126011065.12725.439.710.0M10×1.25 1.65 UC2136512065.12925.439.710.0M10×1.25 1.96 UC2147012574.63030.244.412.0M12×1.5 2.06 UC2157513077.83033.344.512.0M12×1.5 2.30 UC2168014082.63333.349.312.0M12×1.5 2.79 UC2178515085.73534.151.612.0M12×1.5 3.59 UC2189016096.03739.756.312.0M12×1.5 4.56带顶丝外球面轴承UC300系列轴承规格、性能、型号对照参数表承型号BearingNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m G dsmm UC3052562382015236?? M6×1.00.35 UC3063072432317266M8×1.00.56 UC3073580482519298M8×1.00.71 UC30840905227193310M10×1.25 1.00 UC309451005729223510M10×1.25 1.36 UC310501106132223912M12×1.50 1.65 UC311551206634254112M12×1.50 2.08 UC312601307136264512M12×1.50 2.60 UC313651407538304512M12×1.50 3.24 UC314701507840334512M12×1.50 3.91 UC315751608242325014M14×1.50 4.70 UC316801708644345216M16×1.50 5.06 UC317851809646405616M16×1.50 6.9 UC318901909648405616M16×1.508.03 UC3199520010350416216M16×1.508.91 UC32010021510854426618M18×1.5011.2带顶丝球轴承SB200系列轴承规格、性能、型号对照参数表轴承型号?? Bearing No.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmSB20317402212 6.016.0 4.5M5×0.80.07 SB204204725147.018.0 5.0M6×1.00.13 SB205255227157.519.5 5.0M6×1.00.18 SB206306230168.022.0 6.0M6×1.00.26 SB207357232178.523.57.0M6×1.00.43 SB208408034189.025.08.0M6×1.00.60带偏心套球轴承SA200系列轴承规格、性能、型号对照参数表轴承型号? BearingNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Be l Bi n d1H GdsmmSA20317401328.619.1 6.528.613.5 5.0M6×1.00.12 SA20420471531.021.57.533.313.5 5.0M6×1.00.13 SA20525521531.021.57.538.113.5 5.0M6×1.00.21 SA20630621835.723.89.044.515.9 6.0M6×1.00.33 SA20735721938.925.49.555.017.5 6.5M8×1.00.56 SA20840802243.730.21160.318.3 6.5M8×1.00.69带圆锥孔外球面球轴承UK200系列轴承规格、性能、型号对照参数表轴承型号??????BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n mUK2052025521723350.24 UK2062530621926380.40 UK2073035722028430.55 UK2083540802129460.72 UK2094045852230500.80 UK2104550902232550.93 UK2115055100253659 1.91 UK2125560110273862 1.52 UK2136065120294065 1.91 UK2156575130304373 2.56 UK2167080140334678 3.23 UK2177585150354882 3.93 UK2188090160375086 4.75立式座UCP200系列轴承规格、性能、型号对照参数表?带座轴承型号Bearing UnitNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e b S1S2g w n BiUCP2021530.212795381319146211.527.40.63 UCP2031730.212795381319146211.527.40.60 UCP2042033.312795381319146512.331.00.66 UCP2052536.5140105381319157114.334.10.80 UCP2063042.9165121481721178315.938.1 1.30 UCP2073547.6167127481721189317.542.9 1.60 UCP2084049.2184137541721189819.049.2 1.83方形座UCF200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight (kg) dmm a e i g l z s n BiUCF202158664151125.530.91211.527.40.56 UCF203178664151125.530.91211.527.40.54 UCF 204208664151125.533.71212.331.00.61 UCF205259570161327.035.81214.334.10.80 UCF2063010883181331.040.21215.938.1 1.11 UCF2073511792191534.044.41417.542.9 1.66 UCF20840130102211536.051.21619.049.2 1.93 UC20945137105221638.052.21619.049.2 2.28 UCF21050 143111221640.054.61619.051.6 2.57 UCF21155162130251843.058.41922.255.6 3.98 UCF21260175143291848.068.71925.465.1 4.30 UCF21365187149302250.069.71925.465.1 5.49 UCF21470193152312254.075.419330.274.6 6.47 UCF21575200159342256.078.51933.377.8 6.54 UCF21680208165342258.083.32333.382.67.86 UCF21785220175362463.087.62334.185.79.77 UCF21890235187402468.096.32339.796.011.72Unit?No.Dimensions mm Bolt?SizemmBearingNo.HousingNo.Weight (kg) d a e i g I s z B1 nF20420 86 64 15 12 25.5 12 41.6 43.7 17.1 M10 F2040.63 F20525 95 70 16 14 27 12 42.9 44.4 17.5 M10 205F2050.87 F20630 108 83 18 14 31 12 48.1 48.4 18.3 M10 206F206 1.25F20735 117 92 19 16 34 14 51.3 51.1 18.8 M12 207F207 1.58 F20840 130 102 21 16 36 16 55.9 56.3 21.4 M14 208F208 1.99 F20945 137 105 22 18 38 16 56.9 56.3 21.4 M14 209F209 2.32 F21050 143 111 22 18 40 16 60.1 62.7 24.6 M14 210F210 2.61 F21155 162 130 25 20 43 19 68.6 71.4 27.8 M16 211F211 3.52 菱形座UCFL200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing Unit No.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight (kg) dmm a e b i g l z s n BiUCFL202151139060151225.530.91211.527.40.42 UCFL203171139060151225.530.31211.527.40.41 UCFL204201139060151225.533.71212.331.00.48 UCFL205251309968161427.035.81614.334.10.60 UCFL2063014811780181431.040.21615.938.10.98 UCFL2073516113090191634.044.41617.542.9 1.31 UCFL20840175144100211636.051.21619.049.2 1.53 UCFL20945188148108221838.052.21919.049.2 1.68 UCFL21050 197157115221840.054.61919.051.6 1.88 UCFL21155224184130252043.058.41922.255.6 3.10 UCFL21260250202140292048.068.72325.465.1 4.00 UCFL21365258210155302450.069.72325.465.1 5.00 UCFL21470265216160312454.075.42330.274.6 5.60 UCFL21575275225165342456.078.52333.377.8 6.20 UCFL21680290233180342458.083.32533.382.68.20 UCFL21785305248190362663.087.62534.185.79.26 UCFL21890320265205402668.096.32539.796.011.73凸台圆形座UCFC200系列轴承规格、性能、型号对照参数表?带座轴承型号Bearing Unit No.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight (kg) dmm a p i g j k s e f z n BiUCFC20215100781020.5571255.16225.911.527.40.77 UCFC20317100781020.5571255.16225.911.527.40.76 UCFC20420100 781020.5571255.16228.712.331.00.81 UCFC20525115901021.0671263.67029.814.334.1 1.09 UCFC206301251001023.0881270.78032.215.938.1 1.51 UCFC207351351101126.0891477.89036.417.542.9 1.98 UCFC208401451201126.01091484.810041.219.049.2 2.32 UCFC209451601321026.012141693.3105 4.0219.049.2 3.07 UCFC21050 1651381028.012141697.611042.619.051.6 3.28 UCFC211551851501331.0121519106.112546.422.255.6 4.20 UCFC212601951601736.0121519113.113556.725.465.1 5.45 UCFC213652051701636.0141519120.214555.711.565.1 5.91 UCFC214702151771740.0141819125.115061.411.574.67.26 UCFC215752201841840.0161819130.116062.511.577.88.02 UCFC216802402001842.0161823141.417067.312.382.69.92 UCFC217852502081845.0182023147.118069.633.387.511.58 UCFC218902652202250.0182023155.519078.339.796.013.74滑块座UCT200系列轴承规格、性能、型号对照参数表?带座轴承型号Bearing Unit No.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight (kg) dmm o g s p q b k e a w j i h n BiUCT202151610513219511276899432216111.527.40.78 UCT203171610513219511276899432216111.527.40.77 UCT 204201610513219511276899432216112.331.00.81 UCT205251610513219511276899732246214.334.10.92 UCT20630161056372257128910211337287015.938.1 1.01 UCT20735161364372264128910212937307817.542.9 1.70 UCT208401916834929831610211414449338819.049.2 2.43 UCT209451916834929831610211714449358719.049.2 2.58 UCT21050 1916834929861610211714949379019.051.6 2.78 UCT21155251910264359522130146171613810622.255.6 4.17 UCT212603219102643510222130146194614211925.465.1 4.90 UCT213653221111704112126151167224704413711.527.47.30 UCT214703221111704112126151167224704613711.527.47.36 UCT215753221111704112126151167232704814011.527.47.99 UCT216803221111704112126165184235705114012.331.08.92 UCT217853829124734815730173198260735416214.334.111.46 UCT218904030130804814030190215275805517014.334.114.76产品说明：Unit Dimensions mm in. Bearing No Housing No Weight(kg高中心立式座UCPH200系列轴承规格、性能、型号对照参数表环形座UCC200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing Unit No.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight (kg) dmm h a e bUCC20215722011.527.40.45 UCC20317722011.527.40.44 UCC20420722012.331.00.49 UCC20525802214.334.10.65 UCC20630852715.938.10.82 UCC20735902817.542.9 1.03 UCC208401003019.049.2 1.20 UCC209451103119.049.2 1.50 UCC21050 1203319.051.6 1.90 UCC211551253522.255.6 2.10 UCC212601303825.465.1 2.50 UCC213651404025.465.1 3.00窄立式座UCPA200系列轴承规格、性能、型号对照参数表?带座轴承型号BearingUnitNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e b g w t r n BiUCPA2031730.2765238116212M10×1.511.527.40.63 UCPA2042033.3765238116212M10×1.512.331.00.66 UCPA2052536.5845638127215M10×1.514.334.10.89 UCPA2063042.9946648128418M14×2.015.938.1 1.31UCPA2073547.61108048139520M14×2.017.542.9 1.71 UCPA2084049.211684541310020M14×2.019.049.2 2.18 UCPA2094554.012090541310825M14×2.019.049.2 2.28 UCPA2105057.213094601411625M16×2.019.051.6 2.98 ZY2600系列剖分式轴承座轴承规格、性能、型号对照参数表型号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S 重量(kg)适用轴承向心球轴承调心球轴承调心滚子轴承Z2605Y 25 20 32 62 32 60 82 52 50 22 95 190 150 14 16 M12 2 305 1305 1605Z2606Y 30 25 38 72 35 58 82 52 50 22 100 190 150 14 16 M12 2.2 306 1306 1606Z2607Y 35 30 44 80 41 66 90 60 60 25 120 210 170 14 16 M12 3.1 307 1307 1607Z2608Y 40 35 49 90 43 71 95 60 60 25 125 210 170 14 16 M12 3.4 308 1308 1608 3608 53608 Z2609Y 45 40 55 100 46 79 105 70 70 28 140 270 210 18 20 M16 4.7 309 1309 1609 3609 53609 Z2610Y 50 45 61 110 50 89 115 70 70 30 145 270 210 18 20 M16 5.2 310 1310 1610 3610 53610 Z2611Y 55 50 67 120 53 94 120 80 80 30 160 290 230 18 20 M16 6.6 311 1311 1611 3611 53611 Z2612Y 60 55 73 130 56 95 125 80 80 30 165 290 230 18 20 M16 74 312 1312 1612 3612 53612 Z2613Y 65 60 78 140 58 100 130 90 95 32 185 330 260 22 25 M20 9.8 313 1313 1613 3613 53613 Z2614Y 70 65 84 150 61 100 130 90 95 32 195 330 260 22 25 M20 11.2 314 1314 1614 3614 53614 Z2615Y 75 70 90 160 65 104 140 100 100 35 205 360 290 22 25 M20 14.2 315 1315 1615 3615 53615 Z2616Y 80 75 95 170 68 109 145 100 112 35 222 360 290 22 25 M20 14.2 316 1316 1616 3616 53616 Z2617Y 85 78 101 180 70 115 155 110 112 40 227 400 320 26 31 M24 16 317 1317 1617 3617 53617 Z2618Y 90 80 107 190 74 120 160 110 112 40 232 400 320 26 31 M24 20 318 1318 1618 3618 53618 Z2619Y 95 85 113 200 77 130 170 120 125 45 250 420 350 26 31 M24 23.1 319 1319 1619 3619 53619 Z2620Y 100 90 120 215 83 127 175 120 140 45 280 420 350 26 31 M24 30.8 320 1320 1620 3620 53620 Z2622Y 110 100 133 240 90 142 190 130 150 50 305 460 390 26 31 M24 39.2 322 1322 1622 3622 53622 Z2624Y 120 110 142 260 96 157 205 160 160 60 330 540 450 33 38 M30 45.8 324 1324 3624 53624 Z2626Y 130 115 155 280 103 167 215 160 170 60 350 560 470 33 38 M30 48 326 3626 53626ZY2500 系列剖分式轴承座轴承规格、性能、型号对照参数表号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S 重量(kg)适用轴承向心球轴承调心球轴承调心滚子轴承Z2505Y 25 20 30 52 26 45 67 46 40 22 80 170 130 14 16 M12 1.4 205 1205 1505 53505 Z2506Y 30 25 36 62 28 53 77 52 50 22 95 190 150 14 16 M12 1.9 206 1206 1506 53506 Z2507Y 35 30 42 72 31 58 82 52 50 22 100 190 150 14 16 M12 2.2 207 1207 1507 53507Z2508Y 40 35 48 80 31 61 85 60 60 25 120 210 170 14 16 M12 2.7 208 1208 15083508 53508Z2509Y 45 40 52 85 31 59 85 60 60 25 122 210 170 14 16 M12 2.9 209 1209 15093509 53509Z2510Y 50 45 58 90 31 64 90 60 60 25 125 210 170 14 16 M12 3.2 210 1210 15103510 53510Z2511Y 55 50 64 100 33 69 95 70 60 28 140 270 210 18 20 M16 4.4 211 1211 15113511 53511Z2512Y 60 55 70 110 36 75 105 70 70 30 145 270 210 18 20 M16 5.1 212 1212 15123512 53512Z2513Y 65 60 76 120 41 80 110 80 70 30 160 290 230 18 20 M16 6.4 213 1213 15133513 53513Z2514Y 70 65 81 125 41 85 115 80 80 30 165 290 230 18 20 M16 6.4 214 1214 15143514 53514Z2515Y 75 70 91 130 41 85 115 80 80 30 165 290 230 18 20 M16 7.1 215 1215 15153515 53515Z2516Y 80 75 97 140 43 85 120 90 80 32 185 330 260 22 25 M20 9.4 216 1216 15163516 53516Z2517Y 85 78 103 150 46 90 125 90 95 32 195 330 260 22 25 M20 10 217 1217 15173517 53517Z2518Y 90 80 109 160 50 105 145 100 95 35 205 360 290 22 25 M20 12.5 218 1218 15183518 53518Z2519Y 95 85 114 170 53 105 145 100 100 35 222 360 290 22 25 M20 14.1 219 1219 1519 351953519Z2520Y 100 90 125 180 56 120 160 110 112 40 227 400 320 26 31 M24 16.7 220 1220 15203520 535203053220Z2522Y 110 100 136 200 63 127 175 120 112 45 250 420 350 26 31 M24 19.5 222 1222 15223522 535223053222Z2524Y 120 110 148 215 68 137 185 120 125 45 280 420 350 26 31 M24 24.6 2243524 53524 3053224Z2526Y 130 115 160 230 74 140 190 130 140 50 300 450 380 26 31 M24 30.5 2263526 53526 3053226Z2528Y 140 125 171 250 78 155 205 150150 50 310 510 420 33 38 M30 37.5 2283528535283053228Z2530Y 150 135 182 270 83 170 220 160 150 60 330 540 450 33 38 M30 45.5 2303530 53530 3053230Z2532Y 160 140 290 290 90 185 235 160 160 60 350 560 470 33 38 M30 53.5 2323532 53532 3053232SN600 系列剖分式轴承座轴承规格、性能、型号对照参数表轴承座基本尺寸重量Wt kg 适用轴承型号适用紧定套 定位尺寸及数量C G H12 H H12 L W M U V d2 H12 d 3 H12 f 1 H13 f2Numbe22 25 40 67 75 130 15 20 21.5 31 3 4.2 1.4 1250K 2250K 22205K H205 HE205 H305HE305 SR52×5 SR22 30 50 77 90 150 15 20 26.5 38 4 5.4 1.9 1206K 2206K 22206K H206 HE206 H306HE306 SR62×7 SR22 33 50 82 95 150 15 20 31.5 43 4 5.4 2.0 1207K 2207K 22207K H207 HE207 H307HE307 SR72×8 SR25 33 60 85 110 170 15 20 36.5 48 4 5.4 3.2 1208K 2208K 22208K H208 HE208 H308HE308 SR80×7.5 SR25 31 60 85 112 170 15 20 41.5 53 4 5.4 3.0 1209K 2209K 22209K H209 HE209 H309HE309 SR85×6 SR25 33 60 90 115 170 15 20 46.5 58 4 5.4 3.4 1210K 2210K 22210K H210 HE210 H310HE310 SR90×6.5 SR28 33 7095 130 210 18 23 51.567 5 6.9 4.6 1211K 2211K 22211K H211 HE211 H311HE311 SR100×6 SR30 38 70 105 135 210 18 23 56.5 72 5 6.9 5.0 1212K 2212K 22212K H212 HE212 H312HE312 SR110×8 SR30 43 80 110 150 230 18 23 62 77 5 6.8 6.8 1213K 2213K 22213K H213 HE213 H313HE313 SR120×10 SR30 41 80 115 155 230 18 23 67 82 5 6.8 7.4 1215K 2215K 22215K H215 HE215 H315HE315 SR130×8 SR32 43 95 120 175 260 22 27 72 89 6 8.19.5 1216K 2216K22216K H216 HE216 H316HE316 SR140×8.5 SR32 46 95 125 185 260 22 27779468.1 10.0 1217K 2217K 22217KH217 HE217 H317HE317 SR150×9 SR35 62.4 100 145 195 290 22 27829968.1 12.8 1218K 2218K 22218K 23218KH218 HE218 H318HE318 H2318HE2318SR160×16.2 SR160×135 53 112 140 210 290 22 27 87 104 6 8.1 15.4 1219K 2219K 22219KH219 HE219 H319HE319SR170×10.5 SR170×140 70.3 112 160 218 320 26 3292111 7 9.3 17.8 2220k 22220K 23220K H320 HE320 H2320HE2320 SR180×12.1 S45 80 125 175 240 350 26 32 102 125810.8192222k22222K 23222KH322 HE322 H2322HE2322SR200×13.5 S45 86 140 185 270 350 26 32 113 135 8 10.7 26 22224K 23224K H324 HE324 H2324HE2324SR215×14 SR50 90 150 190 290 380 28 36 118 140 8 10.7 32 22226K 23226K H326HE326 H2326HE2326SR230×13 SR50 98 150 205 305 420 33 42 128 154 9 12.2 40 22228K 23228K H328 HE328 H2328HE2328SR250×15 SR60 106 160 220 325 450 33 42 138 164 9 12.2 47.2 22230K 23230K H330 HE330 H2330HE2330SR270×16.5 S60 114 170 235 345 470 33 42 143 173 10 13.7 56.5 22232K 23232K H332 HE332 H2332HE2332SR290×17 SR轴承座×9.513040901501903003902838128154912.245.01322 2322 22322SR240××9.516050961602053254503342138164912.262.022324SR260×1605010317021535047033421531831013.768.822326SR280×1705511218023537552035451632931013.798.022328SR300×1805511819024539556035451732031013.711622330SR320×1906012420025541558042521832131013.713522332SR340×SN200 系列剖分式轴承座轴承座型号基本尺寸重量适用轴承型号适用紧定套定位环尺寸及数量D H8 a b c g h12 h h12 L W m w v d2 H12d3 H12f1 H12 f2Number QTYSN20552165462225406775130152031.5434 5.4 1.41205 220522205H205HE205 H305HE305SR52×5 SR52×72 1SN20662185522230507790150152036.5484 5.4 1.91206 2206 22206H206HE206 H306HE306SR62×7 SR62×102 1SN20772185522233508295150152046.5584 5.4 2.01207 2207 22207H207HE207 H307HE307SR72×8 SR72×102 1SN208802056022336086110170152051.5675 6.9 3.01208 2208 22208H208HE208 H308HE308SR80×7.5 SR80×102 1SN209852056025316086112170152056.5725 6.9 3.21209 2209 22209H209HE209 H309HE309SR85×6 SR85×82 1SN210902056025336090115170152062775 6.8 3.41210 2210 22210H210HE210 H310HE310SR90×6.5 SR90×102 1?XHC4 系列剖分式轴承座?H4000 系列剖分式轴承座?UK300+H2300 (290600) 型：带紧定套外球面轴承?UK200+H2300 (290500) 型：带紧定套外球面轴承。

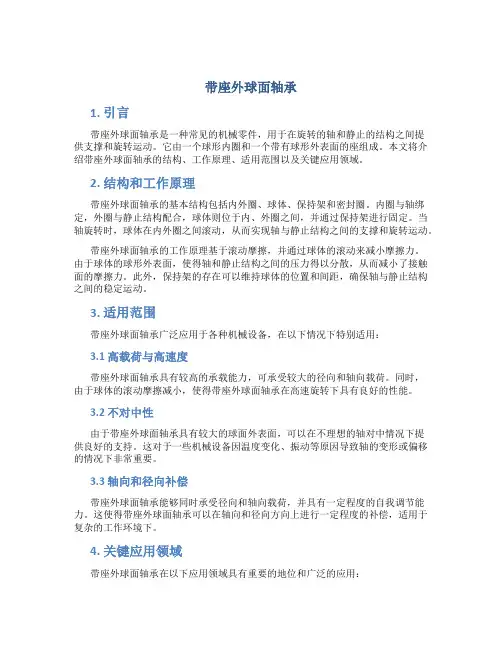

带座外球面球轴承标准标题: 带座外球面球轴承标准导言:带座外球面球轴承是一种常用的机械设备零件，其功能是支撑和定位旋转轴。

作为承受重载和扭矩的重要元件，带座外球面球轴承在许多行业中都起着关键作用。

本文将介绍带座外球面球轴承的标准规范，并按照列表的方式详细描述。

让我们一起来了解吧！一、产品特点:1.1 高负载能力：带座外球面球轴承能够承受较大的轴向和径向载荷，适用于重载设备。

1.2 自动对准：该类型的轴承能够自动对准轴心偏差，减少了装配和维护的复杂性。

1.3 轴向调整：具备轴向调整功能，可根据不同工况实现轴心的精密位置调整。

二、材料要求:2.1 轴承外圈和内圈材料：常用材料有高碳钢和铸铁。

高碳钢具有较高的硬度和抗磨性，适用于高速和高负荷的工作环境；铸铁具有良好的自润滑性和耐腐蚀性，通常应用于低速和低负荷的场合。

2.2 球体材料：常用的球体材料包括钢球和陶瓷球。

钢球具有较高的硬度和耐磨性，适合于一般工业应用；陶瓷球具有较低的摩擦系数和耐腐蚀性能，适用于高速和特殊环境的工作条件。

三、结构设计:3.1 外球面结构：设计为球面，使得轴承的运动更加平稳，并能够适应不同角度的工作要求。

3.2 座体结构：常见的座体结构包括塑料座体和铸铁座体。

塑料座体具有较轻的重量和耐腐蚀性能，适合于潮湿和腐蚀环境；铸铁座体具有较高的强度和刚性，适用于重负荷工况。

3.3 密封结构：轴承内部集成密封结构，能够防止灰尘、污染物和润滑脂的进入，提高使用寿命和性能稳定性。

四、安装要求:4.1 轴承和座体的配合：确保轴承和座体之间的间隙符合规范要求，避免过紧或松动，以保证轴承的正常运转。

4.2 轴承润滑：运行前应加入适量的润滑脂，保证轴承内部充满润滑剂，减少摩擦和磨损。

4.3 安装定位：对轴承进行正确的定位和对中，保证轴心与座体孔尺寸的匹配，避免偏位和振动。

结语:带座外球面球轴承标准是确保其性能和使用寿命的重要依据。

本文从产品特点、材料要求、结构设计和安装要求等方面进行了详细阐述。

带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号螺栓尺寸配合轴径D B S L J H H1 H2 A N N1 KgZ90501 UCWP201 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17 Z90502 UCWP202 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17 Z90503 UCWP203 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17 Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60 Z90513 UCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 5.9 90513 UC213 M20 65 Z90514 UCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 6.6 90514 UC214 M20 70 Z90515 UCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 7.4 90515 UC215 M20 75 Z90516 UCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 31 11 90517 UC217 M20 85 Z90518 UCP218 160 96 39.7 327 262 101.6 200 33 88 27 33 13 90518 UC218 M22 90 UCP220 180 108 42 380 308 115 225 40 95 30 38 16 UC220 M24带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号螺栓尺寸配合轴径D B S L J H H1 H2 A N N1 Kg mm mmZ90605 UCP305 62 38 15 175 132 45 85 15 45 17 20 1.4 90605 UC305 Z605 P305 M14 25 Z90606 UCP306 72 43 17 180 140 50 95 18 50 17 20 1.8 90606 UC306 Z606 P306 M14 30 Z90607 UCP307 80 48 19 210 160 56 106 20 56 17 25 2.8 90607 UC307 Z607 P307 M14 35 Z90608 UCP308 90 52 19 220 170 60 116 22 60 17 27 3 90608 UC308 Z608 P308 M14 40 Z90609 UCP309 100 57 22 245 190 67 129 24 67 20 30 4.1 90609 UC309 Z609 P309 M16 45 Z90610 UCP310 110 61 22 275 212 75 143 27 75 20 35 5.8 90610 UC310 Z610 P310 M16 50 Z90611 UCP311 120 66 25 310 236 80 154 30 80 20 38 7.4 90611 UC311 Z611 P311 M16 55 Z90612 UCP312 130 71 26 330 250 85 165 32 85 25 38 9.4 90612 UC312 Z612 P312 M20 60 Z90613 UCP313 140 75 30 340 260 90 176 33 90 25 38 10 90613 UC313 Z613 P313 M20 65 Z90614 UCP314 150 78 33 360 280 95 187 35 90 27 40 12 90614 UC314 Z614 P314 M22 70 Z90615 UCP315 160 82 32 380 290 100 198 35 100 27 40 14 90615 UC315 Z615 P315 M22 75 Z90616 UCP316 170 86 34 400 300 106 210 40 110 27 40 18 90616 UC316 Z616 P316 M22 80 Z90617 UCP317 180 96 40 420 320 112 220 40 110 33 45 20 90617 UC317 Z617 P317 M27 85 Z90618 UCP318 190 96 40 430 330 118 235 45 110 33 45 24 90618 UC318 Z618 P318 M27 90 Z90619 UCP319 200 103 41 470 360 125 250 45 120 36 50 29 90619 UC319 Z619 P319 M30 95 Z90620 UCP320 215 108 42 490 380 140 275 50 120 36 50 35 90620 UC320 Z620 P320 M30 100 Z90621 UCP321 225 112 44 490 380 140 280 50 120 36 50 35 90621 UC321 Z621 P321 M30 105 Z90622 UCP322 240 117 46 520 400 150 300 55 140 40 55 45 90622 UC322 Z622 P322 M33 110 Z90624 UCP324 260 126 51 570 450 160 320 65 140 40 55 55 90624 UC324 Z624 P324 M33 120 Z90626 UCP326 280 135 54 600 480 180 355 75 140 40 55 72 90626 UC326 Z626 P326 M33 130 Z90628 UCP328 300 145 59 620 500 200 390 75 140 40 55 89 90628 UC328 Z628 P328 M33 140/thread.php?fid=27UCPH200(ZH90500)型带高中心立式座顶丝外球面球轴承参数表带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号螺栓尺寸配合轴径D B S L J H H1 H2 A N N1 KgZH90503 40 27.4 11.5 127 95 70 101 15 40 13 19 1 90503 ZH503 M10 17 ZH90504 47 31 12.7 127 95 70 101 15 40 13 19 1 90504 ZH504 M10 20 ZH90505 52 34.1 14.3 140 105 80 114 16 50 13 19 1.2 90505 ZH505 M10 25 ZH90506 62 38.1 15.9 165 121 90 130 18 50 17 21 1.8 90506 ZH506 M14 30 ZH90507 72 42.9 17.5 167 127 95 140 19 60 17 21 2.4 90507 ZH507 M14 35 ZH90508 80 49.2 19 184 137 100 149 19 70 17 25 2.4 90508 ZH508 M14 40 ZH90509 85 49.2 19 190 146 105 157 20 70 17 25 3.7 90509 ZH509 M14 45 ZH90510 90 51.6 19 206 159 110 165 22 70 20 25 4.1 90510 ZH510 M16 50UCF200型带座轴承代号外型尺寸（mm）带座轴承重量（kg）配用轴承代号配用轴承座代号D B S L J A A1 A2 N deUCF201 47 31.0 12.7 86 64 25.5 11 15 12 M10 0.7 UC201 F204 UCF202 47 31.0 12.7 86 64 25.5 11 15 12 M10 0.7 UC202 F204 UCF203 47 31.0 12.7 86 64 25.5 11 15 12 M10 0.6 UC203 F204 UCF204 47 31.0 12.7 86 64 25.5 11 15 12 M10 0.6 UC204 F204 UCF205 52 34.1 14.3 95 70 27 13 16 14 M10 0.8 UC205 F205 UCF206 62 38.1 15.9 108 83 31 13 18 16 M10 1.0 UC206 F206 UCF207 72 42.9 17.5 117 92 34 15 19 16 M12 1.4 UC207 F207 UCF208 80 49.2 19.0 130 102 36 15 21 16 M14 1.8 UC208 F208 UCF209 85 49.2 19.0 137 105 38 16 22 19 M14 2.2 UC209 F209 UCF210 90 51.6 19.0 143 111 40 16 22 19 M14 2.4 UC210 F210 UCF211 100 55.6 22.2 162 130 43 18 25 19 M16 3.6 UC211 F211 UCF212 110 65.1 25.4 175 143 48 18 29 19 M16 4.4 UC212 F212 UCF213 120 65.1 25.4 187 149 50 22 30 19 M16 5.5 UC213 F213 UCF214 125 74.6 30.2 193 152 54 22 31 23 M16 6.1 UC214 F214 UCF215 130 77.8 33.3 200 159 56 22 34 23 M16 6.9 UC215 F215 UCF216 140 82.6 33.3 208 165 58 22 34 23 M20 8.1 UC216 F216 UCF217 150 85.7 34.1 220 175 63 24 36 23 M20 9.3 UC217 F217 UCF218 160 96.0 .9.7 235 187 68 24 40 23 M20 11.0 UC218 F218L90500型(UCFLU200) 带菱形座顶丝外球面球轴承参数表带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号螺栓尺寸配合轴径D B S L J H A A1 A2 N KgL90503 40 27.4 11.5 99 76.5 54 27 11 17 12 0.6 90503 L503 M10 17 L90504 UCFLU204 47 31 12.7 113 90 60 30 11 19 12 0.6 90504 UC204 L504 FLU204 M10 20 L90505 UCFLU205 52 34.1 14.3 125 99 68 30 13 19 12 0.7 90505 UC205 L505 FLU205 M10 25 L90506 UCFLU206 62 38.1 15.9 142 116.5 80 33 13 20 12 1 90506 UC206 L506 FLU206 M10 30 L90507 UCFLU207 72 42.9 17.5 156 130 90 36 15 21 14 1.3 90507 UC207 L507 FLU207 M12 35 L90508 UCFLU208 80 49.2 19 172 143.5 100 39 15 24 14 1.7 90508 UC208 L508 FLU208 M12 40 L90509 UCFLU209 85 49.2 19 180 148.5 108 40 16 24 16 2 90509 UC209 L509 FLU209 M14 45 L90510 UCFLU210 90 51.6 19 190 157 115 46 16 28 18 2.5 90510 UC210 L510 FLU210 M16 50 L90511 UCFLU211 100 55.6 22.2 217 184 130 49 18 31 18 3.4 90511 UC211 L511 FLU211 M16 55 L90512 UCFLU212 110 65.1 25.4 235 202 140 53 18 34 18 4.3 90512 UC212 L512 FLU212 M16 60 L90513 UCFLU213 120 65.1 25.4 248 210 155****3820.5 5 UC213 FLU213 M18 65 L90514 UCFLU214 125 74.6 30.2 257 216 160 62 22 38 20.5 5.6 UC214 FLU214 M18 70 L90515 UCFLU215 130 77.8 33.3 266 225 165 65 22 41 20.5 6.2 UC215 FLU215 M18 75L90600型(UCFL300) 带菱形座顶丝外球面球轴承参数表带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号螺栓尺寸配合轴径D B S L J H A A1 A2 N KgL90605 UCFL305 62 38 15 150 113 80 29 13 16 19 1.1 90605 UC305 L605 FL305 M16 25 L90606 UCFL306 72 43 17 180 134 90 32 15 18 23 1.5 90606 UC306 L606 FL306 M20 30 L90607 UCFL307 80 48 19 185 141 100 36 16 20 23 1.9 90607 UC307 L607 FL307 M20 35 L90608 UCFL308 90 52 19 200 158 112 40 17 23 23 2.5 90608 UC308 L608 FL308 M20 40 L90609 UCFL309 100 57 22 230 177 125 44 18 25 25 3.4 90609 UC309 L609 FL309 M22 45 L90610 UCFL310 110 61 22 240 187 140 48 19 28 25 4.4 90610 UC310 L610 FL310 M22 50 L90611 UCFL311 120 66 25 250 198 150 52 20 30 25 5.1 90611 UC311 L611 FL311 M22 55 L90612 UCFL312 130 71 26 270 212 160 56 22 33 31 6.1 90612 UC312 L612 FL312 M27 60 L90613 UCFL313 140 75 30 295 240 175 58 25 33 31 7.8 90613 UC313 L613 FL313 M27 65 L90614 UCFL314 150 78 33 315 250 185 61 28 36 35 9 90614 UC314 L614 FL314 M30 70 L90615 UCFL315 160 82 32 320 260 195 66 30 39 35 10 90615 UC315 L615 FL315 M30 75 L90616 UCFL316 170 86 34 355 285 210 68 32 38 38 13 90616 UC316 L616 FL316 M33 80 L90617 UCFL317 180 96 40 370 300 220 74 32 44 38 15 90617 UC317 L617 FL317 M33 85 L90618 UCFL318 190 96 40 385 315 235 76 36 44 38 18 90618 UC318 L618 FL318 M33 90 L90619 UCFL319 200 103 41 405 330 250 94 40 59 41 22 90619 UC319 L619 FL319 M36 95 L90620 UCFL320 215 108 42 440 360 270 94 40 59 44 27 90620 UC320 L620 FL320 M39 100 L90621 UCFL321 225 112 44 440 360 270 94 40 59 44 27 90621 UC321 L621 FL321 M39 105 L90622 UCFL322 240 117 46 470 390 300 96 42 60 44 33 90622 UC322 L622 FL322 M39 110 L90624 UCFL324 260 126 51 520 430 330 110 48 65 47 48 90624 UC324 L624 FL324 M42 120 L90626 UCFL326 280 135 54 550 460 360 115 50 65 47 58 90626 UC326 L626 FL326 M42 130 L90628 UCFL328 300 145 59 600 500 400 125 60 75 51 81 90628 UC328 L628 FL328 M45 140LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号螺栓尺寸配合轴径D B S L J H H1 H2 A A1 A2 N N1 KgLA90500 40 27.4 11.5 102 78 60 54 40 25.5 12 15 10 10 0.7 90503 LA503 M8LA90504 47 31 12.7 102 78 60 54 40 25.5 12 15 10 10 0.6 90504 LA504 M8 20 LA90505 52 34.1 14.3 125 98 68 65 51 27 14 16 12 13 0.8 90505 LA505 M10 25 LA90506 62 38.1 15.9 144 117 80 72 58 31 14 18 12 13 1.2 90506 LA506 M10 30 LA90507 72 42.9 17.5 161 130 90 82 66 34 16 19 15 15 1.5 90507 LA507 M12 35 LA90508 80 49.2 19 175 144 100 87 71 36 16 21 15 15 1.8 90508 LA508 M12 40 LA90509 85 49.2 19 181 148 108 90 72 38 18 22 15 15 2.2 90509 LA509 M12 45 LA90510 90 51.6 19 190 157 115 94 76 40 18 22 15 15 2.6 90510 LA510 M12 50 LA90511 100 55.6 22.2 219 184 130 104 86 43 20 25 16 17 3.6 90511 LA511 M14 55UCFL200系列带座轴承代号外形尺寸(mm) 带座轴承质量（kg）配用轴承代号配用轴承座代号D B S L J H A A1 A2 N deUCWFL201 L90501 47 31.0 12.7 113 90 60 25.5 11 15 12 M10 0.6 UCW201 90501 FL201 L501 UCWFL202 L90502 47 31.0 12.7 113 90 60 25.5 11 15 12 M10 0.6 UCW202 90502 FL202 L502 UCWFL203 L90503 47 31.0 12.7 113 90 60 25.5 11 15 12 M10 0.5 UCW203 90503 FL203 L503 UCFL204 L90504 47 31.0 12.7 113 99 60 25.5 11 15 12 M10 0.5 UC204 90504 FL204 L504 UCFL205 L90505 52 34.1 14.3 130 99 68 27 13 16 16 M14 0.6 UC205 90505 FL205 L505 UCFL206 L90506 62 38.1 15.9 148 117 80 31 13 18 16 M14 0.9 UC206 90506 FL206 L506 UCFL207 L90507 72 42.9 17.5 161 130 90 34 15 19 16 M14 1.2 UC207 90507 FL207 L507 UCFL208 L90508 80 49.2 19.0 175 144 100 36 15 21 16 M14 1.6 UC208 90508 FL208 L508 UCFL209 L90509 85 49.2 19.0 188 148 108 38 16 22 19 M16 1.9 UC209 90509 FL209 L509 UCFL210 L90510 90 51.6 19.0 197 157 115 40 16 22 19 M16 2.2 UC210 90510 FL210 L510 UCFL211 L90511 100 55.6 22.2 224 184 130 43 18 25 19 M16 3.1 UC211 90511 FL211 L511 UCFL212 L90512 110 65.1 25.4 250 202 140 48 18 29 23 M20 4.0 UC212 90512 FL212 L512 UCFL213 120 65.1 25.4 258 210 152 50 22 30 23 M20 5.0 UC213 90513 FL213 UCFL214 125 74.6 30.2 265 216 159 54 22 31 23 M20 5.6 UC214 90514 FL214 UCFL215 130 77.8 33.3 275 225 165 56 22 34 23 M20 6.2 UC215 90515 FL215 UCFL216 140 82.6 33.3 290 233 180 58 22 34 25 M22 8.2 UC216 90516 FL216 UCFL217 150 85.7 34.1 305 248 190 63 24 36 25 M22 9.3 UC217 90517 FL217 UCFL218 160 96.0 39.7 320 265 200 68 24 40 25 M22 11 UC218 90518 FL218UCFLU300型（L90600）带座轴承代号外形尺寸（mm）重量(kg)配用轴承代号配用轴承座代号D B S L J H AA1A2N DeUCFLU30 5 L9060562 38151511380 29131619M161.1UC30590605FLU305L605UCFLU30 6 L9060672 43171813490 32151823M21.5UC30690606FLU306L606UCFLU30 7 L9060780 4819185141103616223M21.9UC30790607FLU307L607UCFLU30 8 L9060890 52192015811240172323M22.5UC30890608FLU308L608UCFLU30 9 L906091057222317712544182525M223.4UC30990609FLU309L609UCFLU31 0 L9061116122241871448192825M224.4UC319061FLU31L61UCFLU31 1 L906111266252521815522325M225.1UC31190611FLU311L611UCFLU31 2 L90612137126272121656223331M276.1UC31290612FLU312L612UCFLU31 3 L90613147532952417558253331M277.8UC31390613FLU313L613UCFLU31 4 L906141578333152518561283635M39.0UC31490614FLU314L614UCFLU31 5 L9061516823232261956633935M310.UC31590615FLU315L615UCFLU31 6 L906161786343552852168323838M3313.UC31690616FLU316L616UCFLU31 7 L906171896437302274324438M3315.UC31790617FLU317L617UCFLU31 8 L906181996438531523576364438M3318.UC31890618FLU318L618UCFLU31 9 L90619201034140533259445941M3622.UC31990619FLU319L619UCFLU32 0 L9062215108424436279445944M3927.UC329062FLU32L62UCFLU32 1 L90621225112444439279445944M3927.UC32190621FLU321L621UCFLU32 2 L9062224117464739309642644M3933.UC32290622FLU322L622UCFLU32 4 L90624261265152433311486547M4248.UC32490624FLU324L624UCFLU32 6 L90626281355155463611556547M4258.UC32690626FLU326L626UCFLU32 8 L90628301455960504012567551M4581.UC32890628FLU328L62K90500型(UCK200) 带滑块座顶丝外球面球轴承参数表带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号配合轴径D B S L L1 L2 H H1 A A1 A2 N N1 N2 KgK90503 UCT203 47 31 12.7 94 61 10 89 76 32 12 21 19 16 32 0.8 90503 UC203 K503 T203 17 K90504 UCT204 47 31 12.7 94 61 10 89 76 32 12 21 19 16 32 0.8 90504 UC204 K504 T204 20 K90505 UCT205 52 34.1 14.3 97 62 10 89 76 32 12 24 19 16 32 0.9 90505 UC205 K505 T205 25 K90506 UCT206 62 38.1 15.9 113 70 10 102 89 32 12 28 22 16 37 1.3 90506 UC206 K506 T206 30 K90507 UCT207 72 42.9 17.5 129 78 13 102 89 37 12 30 22 16 37 1.7 90507 UC207 K507 T207 35K90508 UCT208 80 49.2 19 144 88 16 114 102 49 16 33 29 19 49 2.3 90508 UC208 K508 T208 40 K90509 UCT209 85 49.2 19 144 87 16 117 102 49 16 35 29 19 49 2.4 90509 UC209 K509 T209 45 K90510 UCT210 90 51.6 19 149 90 16 117 102 49 16 37 29 19 49 2.5 90510 UC210 K510 T210 50 K90511 UCT211 100 55.6 22.2 171 106 19 146 130 64 22 38 35 25 64 3.8 90511 UC211 K511 T211 55 K90512 UCT212 110 65.1 25.4 194 119 19 146 130 64 22 42 35 32 64 4.7 90512 UC212 K512 T212 60 K90513 UCT213 120 65.1 25.4 224 137 21 167 151 70 26 44 41 32 70 7 90513 UC213 K513 T213 65 K90514 UCT214 125 74.6 30.2 224 137 21 167 151 70 26 46 41 32 70 7.3 90514 UC214 K514 T214 70 K90515 UCT215 130 77.8 33.3 232 140 21 167 151 70 26 48 41 32 70 7.7 90515 UC215 K515 T215 75 K90516 UCT216 140 82.6 33.3 235 140 21 184 165 70 26 51 41 32 70 8.4 90516 UC216 K506 T216 80 K90517 UCT217 150 85.7 34.1 260 162 29 198 173 73 30 54 48 38 73 11 90517 UC217 K507 T217 85 K90600型(UCT300) 带滑块座顶丝外球面球轴承参数表带座轴承型号外形尺寸带座轴承重量配用轴承代号配用轴承座代号配合轴径D B S L L1 L2 H H1 A A1 A2 N N1 N2 KgK90605 UCT305 62 38 15 122 76 12 89 80 36 12 26 26 16 36 1.4 90605 UC305 K605 T305 25 K90606 UCT306 72 43 17 137 85 14 100 90 41 16 28 28 18 41 1.8 90606 UC306 K606 T306 30 K90607 UCT307 80 48 19 150 94 15 111 100 45 16 32 30 20 45 2.4 90607 UC307 K607 T307 35 K90608 UCT308 90 52 19 162 100 17 124 112 50 18 34 32 22 50 3 90608 UC308 K608 T308 40 K90609 UCT309 100 57 22 178 110 18 138 125 55 18 38 34 24 55 4 90609 UC309 K609 T309 45 K90610 UCT310 110 61 22 191 117 20 151 140 61 20 40 37 27 61 5 90610 UC310 K610 T310 50 K90611 UCT311 120 66 25 207 127 21 163 150 66 22 44 39 29 66 6.4 90611 UC311 K611 T311 55 K90612 UCT312 130 71 26 220 135 23 178 160 71 22 46 41 31 71 7.6 90612 UC312 K612 T312 60 K90613 UCT313 140 75 30 238 146 25 190 170 80 26 50 43 32 70 9.7 90613 UC313 K613 T313 65 K90614 UCT314 150 78 33 252 155 25 202 180 90 26 52 46 36 85 11 90614 UC314 K614 T314 70 K90615 UCT315 160 82 32 262 160 25 216 192 90 26 55 46 36 85 14 90615 UC315 K615 T315 75 K90616 UCT316 170 86 34 282 174 28 230 204 102 30 60 53 42 98 16 90616 UC316 K616 T316 80。

带座轴承参数表
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
Z90500型(UCP2００) 带立式座顶丝外球面球轴承参数表
Z90600型(UCP3
００
) 带立式座顶丝外球面球轴承参数表
UCPH200(ZH90500)型带高中心立式座顶丝外球面球轴承参数表
ZA90500(UCPA200)型 带窄立式座顶丝外球面球轴承参数表
F90500型(UCFU200) 带方形座顶丝外球面球轴承参数表
F90600型(UCF300) 带方形座顶丝外球面球轴承
L90500型(UCFLU200) 带菱形座顶丝外球面球轴承参数表
L90600型(UCFL300) 带菱形座顶丝外球面球轴承参数表
LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表
LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表
TY90500型(UCFC200) 带凸台圆形座顶丝外球面球轴承参数表
K90500型(UCK200) 带滑块座顶丝外球面球轴承参数表
K90600型(UCT300) 带滑块座顶丝外球面球轴承参数表
CL90500型(SAPFL200) 带冲压菱形座顶丝外球面球轴承参数表
H90500型(UCC200) 带环形座顶丝外球面球轴承参数表
H90600型(UCC300) 带环形座顶丝外球面球轴承参数表。

带座外球面轴承结构剖面图带座外球面球轴承由两面带密封的外球面球轴承和铸造的（或钢板冲压的）轴承座组成。

外球面球轴承的内部结构与深沟球轴承相同，但此种轴承的内圈宽于外圈.外圈具有截球形外表面，与轴承座的凹球面相配能自动调心。

通常此种轴承的内孔与轴之间有间隙，用顶丝，偏心套或紧定套将轴承内圈固定在轴上，并随轴一起转动。

带座轴承结构紧凑，装卸方便，密封完善，适用于简单支承，常用于采矿.冶金.农业.化工.纺织.印染.输送机械等。

一、外球面轴承如何转入到轴承座内：
1、首先明确外球面轴承外套外球面上的凸点应在轴承座镶入轴承缺口处，凸点的作用是可
挡住轴承外套不能在轴承座内旋转
2、装入轴承后应确保轴承外套球面上的凸点留在轴承座镶入轴承处的缺口处
3、可用锤敲击轴承外套将轴承镶入到轴承座内并与座平行在同一平面内。

二、如何从轴承座上拆下外球面轴承：
1、用手锤敲打轴承外套将轴承旋转或者用木棒等插入轴承内孔内将轴承旋转
2、然后将轴承外套对准轴承座缺口处将轴承抽出即可
三、如何给带座外球面轴承（轴承带密封，出厂时已加入润滑脂）加润滑脂：
1、用油枪将较稀#2锂基润滑脂从轴承座加油嘴处打入即可。

四、易达热电燃料车间用的带座外球面轴承：
1、滚筒筛用的带座外球面轴承是UCP218，轴承型号为UC218，轴承座型号为P218，轴承带座整套型号为UCP218。

轴承内经90mm，外径160mm，轴承宽96mm。

2、#6炉除渣皮带机皮带压轮用的带座外球面轴承型号为UCP207，轴承型号为UC207，轴承座型号为P207，轴承带座整套型号为UCP207。

轴承内经35mm，外径72mm，轴承宽42.9mm。

收获机械产品常用带座外球面轴承技术要求摘要：带座外球面轴承在收获机械产品中应用非常多，并得到研发、生产制造和用户使用的普遍认可。

本文主要分析收获机械产品常用带座外球面轴承技术要求关键词：收获机械；带座轴承；技术要求；质量水平；控制方法引言收获机械产品作业质量问题的汇总分析发现，影响收获机械产品可靠性质量的三大关键点，一是收割机的功能件易出现损坏，二是动力传递的传动件如轴类、链轮、链条类、皮带轮皮带类易损坏，三是收获机械大量应用的与传动、运动件密切相关的轴承类零件易损坏。

以上三种零部件的损坏比例可占到收割机整机产品质量的50%以上，因此控制住以上三种易损零部件的产品质量即可大幅度提升收获机械产品的整体质量水平。

1、带座外球面轴承技术要求及控制建议1.1一般性通用技术要求技术条件应符合GB/T27555—2011的规定。

铸造外球面球轴承座球面直径的极限偏差按GB/T275—1993中J7的规定，面轮廓度公差为1/4尺寸公差，采用标准球面环检验时，研磨接触面不小于70%。

铸造外球面球轴承座球面的表面粗糙度Ra≤3.2μm，非加工面的表面粗糙度Ra≤50μm。

轴承座外形尺寸应遵循最大实体原则。

铸造轴承座球面中心、球面安装面间距的尺寸极限偏差及螺孔轴线位置度公差等技术条件应符合GB/T27560—2011的规定。

带座外球面球轴承装配尺寸的极限偏差和安装孔对其球面中心的位置度公差等按GB/T1031—2009产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值规定执行。

铸造轴承座外表面涂面漆并符合产品油漆涂层技术条件规定，冲压轴承座表面镀锌钝化符合GB/T9799—2011金属及其他无机覆盖层钢铁上经过处理的锌电镀层规定。

铸造轴承座材料采用HT200灰铸铁制造，化学成分和力学性能符合GB/T9439—2010的规定；铸件不得有影响强度和外观的铸造缺陷和加工缺陷。

国家其他相关标准要求：GB/T275—1993滚动轴承与轴和外壳的配合、GB/T9439—2010灰铸铁件、GB/T3882—1995滚动轴承外球面球轴承和偏心套外形尺寸、GB/T7809—1995滚动轴承外球面球轴承座外形尺寸、GB/T7810—1995滚动轴承带座外球面球轴承外形尺寸、GB/T8597—2003滚动轴承防锈包装、GB/T9799—2011金属及其他无机覆盖层钢铁上经过处理的锌电镀层、GB/T25766—2010滚动轴承带座外球面球轴承径向游隙、GB/T27555—2011滚动轴承带座外球面球轴承技术条件、GB/T27560—2011滚动轴承外球面球轴承铸造座技术条件、JB3016—2004滚动轴承包装箱技术条件、JB/T5304—2007滚动轴承外球面球轴承径向游隙、JB/T6363—2007滚动轴承外球面球轴承冲压座技术条件、JB/T8919—2010外球面球轴承和偏心套技术条件、SH/T0587—1994二硫化钼极压锂基润滑脂、Q/LWZB106—2008农业装备产品设计、制造、装配、验收通用技术条件、Q/LWZB114—2009农业装备产品零部件标识、Q/LWZP114—2008农业装备产品油漆涂层技术条件、轴承的内包装按GB/T8597—2003滚动轴承防锈包装要求执行以及轴承的外包装及储运按JB3016—2004滚动轴承包装箱技术条件要求执行。
