PROTOS—M5微波测量传感器原理分析

微波传感器的工作原理介绍微波传感器是一种常用的无线传感器技术，可以用于测量、检测、探测物体的位置、距离、速度和方向等。

它通过发射和接收微波信号来实现对目标的探测和测量，具有高精度、高灵敏度和无线传输的优势。

工作原理微波传感器的工作原理基于微波信号的传播和反射特性。

它主要包括以下几个部分：发射器、接收器和信号处理器。

发射器发射器是微波传感器的核心组件，它负责产生和发射微波信号。

发射器通常使用固态射频器件，通过射频电路将电能转换为微波能量，并将其输出到空间中。

接收器接收器是微波传感器的另一个重要组成部分，它用于接收反射的微波信号。

接收器通常使用微波天线来接收微波信号，并将其转换为电信号。

信号处理器信号处理器负责对接收到的微波信号进行处理和分析。

它可以提取出目标物体的位置、距离、速度和方向等信息，并将其输出给其他系统进行进一步分析和处理。

工作过程微波传感器的工作过程可以分为发射、接收和信号处理三个阶段。

1.发射阶段：发射器产生并发射微波信号。

2.接收阶段：微波信号经过空间传播并被目标物体反射，接收器接收到反射的微波信号。

3.信号处理阶段：信号处理器对接收到的微波信号进行处理和分析，提取目标的相关信息。

优点和应用微波传感器具有以下优点： - 高精度：微波信号的波长较短，可以实现对目标的精确定位和测量。

- 高灵敏度：微波传感器对目标的反射信号非常敏感，可以有效地检测目标的存在和运动。

- 无线传输：微波传感器可以通过无线方式传输信号，方便安装和布线。

微波传感器广泛应用于以下领域： 1. 安防监控：微波传感器可以用于监控区域内的人员和物体的移动情况，实现安全监控和报警功能。

2. 距离测量：微波传感器可以测量目标物体与传感器之间的距离，常用于自动门、自动灯光控制等场景。

3. 跟踪定位：微波传感器可以跟踪目标物体的位置和运动轨迹，适用于无人车、智能导航等应用。

4. 无线通信：微波传感器可以用于实现无线通信，如无线充电、近场通信等。

一
其他杂物时可获得一 固有频率曲线，当 时钟脉冲 Ｃ Ｃ Ｐ（即切 割 脉 冲 ）。Ｃ Ｃ Ｐ与 准微波测量传感器。 机 器 开 始运 行 生 产 时 ，可 获得 实 测 频 率 切 刀 刀架 的烟 支 切 割 同步 ，每 两个 Ｃ Ｃ Ｐ ４ ． ２校准 原理 之 间有 １ ０ ０ ０个 Ｉ Ｎ Ｃ 微 波 传 感 器 的 校 准 主要 是 利 用 制 造
一
总线 传 递 给 Ｐ Ｒ Ｏ Ｓ Ｏ Ｔ — Ｍ５ 控制系统的 Ｐ Ｃ 当烟 条 段 实 际 重 量 与 预设 的额 定 重 量不 度 以及 测 量 传 感器 或 烟 丝 的特 性 等 的 牌 （ Ｐ Ｌ Ｃ）中。 相 符 合 时 ，通 过 Ａ ＭＫ伺 服 控制 系统 驱 动 号 参 数 。 改 变 烟 条段 重 量 、烟 丝 水 分 或 ２电气 原理 电机 向上或向下调整吸丝带 的位置使得 烟条段长度时，必须生成一个新的参 数 在 测 量 传 感 器 内 由高频 发生 器 发 射 实际重 量尽 量接 近额 定重 量 。 ６ Ｇ Ｈ ｚ ，功率 为 １ ０ ０ ｏ ｒ Ｗ 左右 的微波 信号 ， ３ 数 据处 理 根 据 烟条 段 烟 丝 密 度 的不 同 ， 由检 测 电 路测得 的微波接收信号也随之变化 ，经 组 ， 由此 保 证 最佳 的测 量 。因 为 微 波 测 量 传 感 器 的 测 量精 度 会 随着 时 间 推 移 出
口匿盔霸图
高新技术

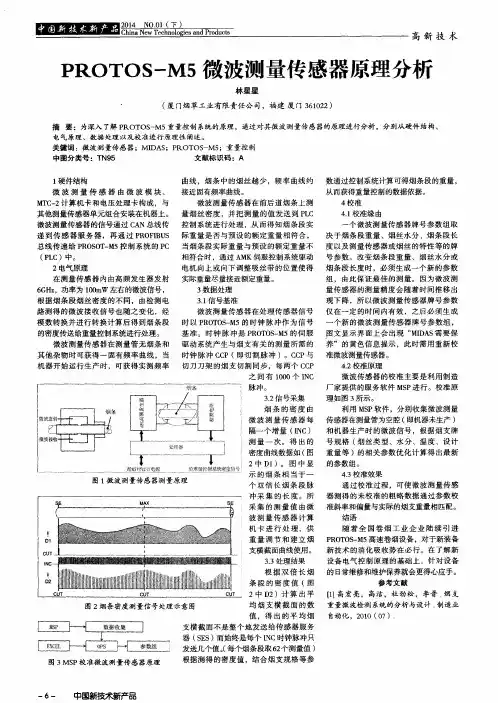

Ｐ ＲＯＴＯＳ — Ｍ５微波测量传感器原理分析
林 星 星
（ 厦 门烟草工业有限责任公 司 ，福 建 厦 门 ３ ６ １ ０ ２ ２）
摘 要 ：为深入 了解 Ｐ ＲＯＴ Ｏ Ｓ — Ｍ５重量控 制 系统 的原理 ，通过 对 其微 波测 量传 感器 的原理 进行 分析 ，分别从硬 件 结构 、

传感器综述1、微波传感器微波传感器是继超声波、激光、红外等传感器之后的一种新型非接触传感器。

微波是波长介于红外线和雷达波之间的电磁辐射，频率在1010Hz 和1011Hz 之间，具有电磁波的性质，广泛应用于通信、传感、雷达、导弹制导、遥感、射电等方面[1]。

近年来,国外利用微波频段电磁波的特性,研制生产了大量用放非电参量的检测和无损伤探测方面的微波传感器,工作十分引人注目[2]。

在很多方面显示出优越性，一般可以概括为以下几方面[3]：1、测量具有不接触、非破坏性,因而可以进行活体检测,大部分测量不需要取样。

2、快速性、灵敏度高,捕捉信息几乎不需要时间,可以进行在线检测、动态检测和适时处理,进而实现动态自动控制。

3、能够适应恶劣环境下的检测。

如4、高温、高压、有毒、放射性环境以及恶劣5、天气、人所不能及之处等等。

长期以来,传感器的电检测技术基本上局限于低频和光频两个频段并从集总电路参数和电压、电流的观点来研究各种传感器的性能,很少使用它们之间的微波频段并从电磁波的角度来研究传感器。

随着这一领域的开拓和发展,不仅为传感器增加了新的分支和新的品种,而且也为微波半导体器件和微波集成电路开辟了新的应用前景[4]。

1.1、微波传感器原理电磁波包括的频谱范围极宽,它们的特性因频率不同而各异。

微波是频率很高的电磁波,它的低端频率为300MHz,高端可达300GHz。

微波具有一系列特性,用来进行非电参量的无损检测是很合适的[5]。

首先,微波具有似光性。

例如,微波具有良好的定向辐射性能,在自由空间沿直线传播且速度等于光速,在反射、折射、绕射、散射、干涉时遵循与光同样的物理定律。

其次,微波能够穿透大多数非金属材料,包括许多对光波来说是不透明的材料。

并且与这些材料的分子相互作用,从内部不均匀处产生反射、散射。

第三,微波遇到良导体时几乎全部反射,良导体在微波频率的趋肤深度仅几微米。

第四,介质对微波的吸收正比放介质的介电系数。

赣冠教育研究产业集团©1984-微波对许多发芽率低或发芽慢的农作物或林术种子都 作了催芽试验， 以探索能否提高发芽率。种子含水量 对处理效果有明显影响， 一般说来， 低含水率种子 受加热处理的影响大， 也能忍受较高温度不致受损。 微波具有显著热效应，而且有促进G0细胞进入增殖周 期（Carpita．N．C．& Murray W.N;1976）。
1．1．3 热惯性小 微波对介质材料是瞬时加热升温，能耗也很低。另一方 面，微波的输出功率随时可调，介质温升可无惰性的随 之改变，不存在“余热”现象，极有利于自动控制和连 续化生产的需要。
赣冠教育研究产业集团©1984-2008
1．2 微波的生物效应机制 当微波作用于生物体时，在生物控制系统的作用和调节下，生物体必然要 建立新的平衡状态以适应外界电磁环境条件的变化，因此也就必然产生某 些生物效应．微波的生物效应主要是由微波的热效应，其次是非热效应所 引起的． 1．2.1 微波的热效应 微波对生物体的热效应是指由微波引起的生物组织或系统受热而对生物体 产生的生理影响．热效应主要是生物体内有极分子在微波高频电场的作用 下反复快速取向转动而摩擦生热；体内离子在微波作用下振动也会将振动 能量转化为热量；一般分子也会吸收微波能量后使热运动能量增加．如果 生物体组织吸收的微波能量较少，它可借助自身的热调节系统通过血循环 将吸收的微波能量(热量)散发至全身或体外．如果微波功率很强，生物组织 吸收的微波能量多于生物体所能散发的能量，则引起该部位体温升高．局 部组织温度升高将产生一系列生理反应，如使局部血管扩张，并通过热调 节系统使血循环加速，组织代谢增强，白细胞吞噬作用增强，促进病理产 物的吸收和消散等．
环境的含盐量和碱性对种子发芽率的影响处于次要地位，而且无显著性； 优选条件下种子的发芽率比对照组明显提高。 P．Reddy与D.J．Myeoek （2000）应用非破坏性的有效微波照大豆种子30秒钟对种子的生存力、活性 有促进作用但对细胞和细胞器结构没有影响。

近年来的技术突破与进展
毫米波雷达技术：实现高分辨率、远距离探测 激光雷达技术：实现高精度、远距离探测 超声波雷达技术：实现近距离、高精度探测 融合多种雷达技术：实现更全面的环境感知和更准确的目标识别
技术发展趋势与未来展望
技术发展趋势：从单频段到多频段，从模拟到数字，从单通道到多通道 技术应用领域：从军事到民用，从交通到安防，从通信到气象 技术挑战：提高精度、降低功耗、提高抗干扰能力
解决方案与未来发展方向
提高精度：通过算法优化和硬件升级提高测量精度 降低成本：通过技术创新和生产工艺优化降低生产成本 提高稳定性：通过优化设计和材料选择提高产品的稳定性和可靠性 智能化：通过人工智能和机器学习技术提高产品的智能化水平 应用领域拓展：拓展微波雷达传感器在自动驾驶、无人机、物联网等领域的应用
未来展望：智能化、集成化、小型化、低成本化，广泛应用于物联网、自动驾驶等领域
微波雷达传感器在智能家居中 的应用
智能家居概述
智能家居：通过智能设备实现家庭自动化、智能化 智能设备：包括智能家电、智能照明、智能安防等 微波雷达传感器：一种非接触式传感器，用于检测物体的存在和运动 应用：微波雷达传感器在智能家居中的应用包括智能照明、智能安防、智能家电等
安防监控 系统：用 于监控重 要区域， 提高安全 防范能力
智能家居 系统：用 于检测室 内环境， 实现智能 控制
工业自动 化：用于 检测生产 线上的物 体，提高 生产效率
医疗设备： 用于检测 人体生理 参数，辅 助医生诊 断疾病
产品优势与未来发展前景
微波雷达传感器具 有高精度、远距离 探测能力，能够实 现对目标的精确定 位和跟踪。
应用领域：汽 车辅助驾驶系 统、智能交通 系统、安防监
控等领域

微波感应工作原理
微波感应是一种利用微波辐射进行无线能量传输和无线通信的技术。

其工作原理如下：
1. 发射器：发射器是微波感应系统中的一个重要部分。

它能够产生高频的微波辐射，并将其传输到接收器。

2. 微波辐射传播：微波辐射从发射器中传输到接收器，可以通过自由空间传播或者通过适当的介质传输。

3. 接收器：接收器是微波感应系统的另一个重要组成部分。

它能够接收到微波辐射信号，并将其转化为可用的电信号。

4. 检测：接收器接收到微波辐射信号后，会进行相应的检测。

这个过程可能包括信号放大、滤波和解调等操作，以获取有效的信息。

5. 数据处理：接收到的信号经过检测后，会被传输到数据处理单元进行进一步处理。

这个过程可能包括信号解码、识别和分析等操作。

6. 应用：处理后的数据可以用于不同的应用领域。

例如，可以用于测距、人体检测、物体追踪和通信等。

需要注意的是，微波感应的工作原理是基于微波辐射的传输和接收，利用接收到的信号进行相应的处理和应用。

微波传感器工作原理
微波传感器是一种利用微波信号进行测量和检测的传感器。

它的工作原理是利用微波信号的特性，通过发射和接收微波信号来实现对目标物体的检测和测量。

微波传感器的发射器会发射一定频率的微波信号，这些信号会在空气中传播并被目标物体反射回来。

接收器会接收到这些反射回来的微波信号，并将其转换成电信号。

通过分析这些电信号的特征，可以确定目标物体的位置、距离、速度等信息。

微波传感器的工作原理基于微波信号的特性，其中最重要的特性是微波信号的频率和波长。

微波信号的频率通常在几百兆赫兹到几千兆赫兹之间，波长则在几毫米到几厘米之间。

这种高频率和短波长的信号可以穿透一些物体，如玻璃、塑料等，但会被其他物体反射或吸收。

因此，微波传感器可以用于检测和测量一些难以被其他传感器检测到的物体，如玻璃、液体、粉末等。

它还可以用于测量目标物体的速度和方向，如车辆、人员等。

微波传感器的应用非常广泛，包括安防监控、智能家居、交通管理、医疗设备等领域。

在安防监控领域，微波传感器可以用于检测入侵者、监测人员活动等；在智能家居领域，微波传感器可以用于控制灯光、空调等设备；在交通管理领域，微波传感器可以用于测量车
辆速度、车流量等；在医疗设备领域，微波传感器可以用于检测人体呼吸、心跳等生理信号。

微波传感器是一种非常重要的传感器，它的工作原理基于微波信号的特性，可以用于检测和测量一些难以被其他传感器检测到的物体，具有广泛的应用前景。

微波检测的基本原理
嘿，朋友们！今天咱来唠唠微波检测的基本原理。

咱就说啊，微波检测就像是咱生活中的侦探，专门去探寻那些隐藏起来的东西呢！比如说，你想知道一个物体里面有没有啥小秘密，微波检测就能帮上大忙啦！
想象一下，微波就像一个个小精灵，欢快地在物体周围跑来跑去。

它们可机灵着呢，能透过物体，然后把探到的信息反馈回来。

比如说你有个箱子，里面不知道装了啥，微波小精灵就能进去溜达一圈，然后告诉你里面的情况哟。

这可不是随便说说的呀！就像医生用仪器检查病人身体一样神奇。

微波检测能发现物体内部的结构、缺陷，甚至是一些微小的变化。

你说厉不厉害？
再打个比方，微波检测就像一个超级敏锐的小雷达，不断地扫描着周围的一切。

“嘿，这里有个小缝隙”，“哇，那里有点不对劲”，它能把这些都给你察觉到呢！
那微波检测是咋做到的呀？哎呀呀，其实就是靠着微波和物体之间的相互作用呀！微波碰到物体后会发生反射、折射、衰减等等一系列反应。

这就像你和朋友聊天，朋友会给你不同的回应一样。

然后呢，通过分析这些微波的反应，就能知道物体的各种信息啦！
咱可别小瞧了微波检测呀，它在好多方面都大显身手呢！在工业上，可以检测产品的质量，确保都是合格的好宝贝；在医学上，也能帮助医生更好地了解病人的身体状况。

哇塞，这作用可太大啦！
总之啊，微波检测真的是个超厉害的技术，就像一个默默无闻的英雄，在背后为我们的生活保驾护航呢！。

微波传感器原理
微波传感器原理是利用微波信号的特性来实现非接触式测距和检测的技术。

其原理类似于雷达，但微波传感器通常工作在较低频率范围（1-24 GHz），用于近距离的测距和探测。

微波传感器由发射器和接收器组成。

发射器发出一束连续的微波信号，并将其投射到目标物体上。

当微波信号与目标物体相交时，一部分信号会被目标物体反射回传感器的接收器。

接收器接收到反射回来的微波信号，并将其转换为电信号。

通过分析接收到的信号，可以确定目标物体与传感器之间的距离和速度等信息。

微波传感器的原理是基于多普勒效应。

当目标物体靠近或远离传感器时，反射回来的微波信号的频率也会发生变化。

根据多普勒效应的原理，通过测量频率变化可以确定目标物体的速度。

微波传感器适用于各种场景，例如汽车的倒车雷达、人体检测器等。

由于微波传感器的工作频率较高，其具有较高的分辨率和探测灵敏度，并且对环境的光照和温度变化不敏感。

总结起来，微波传感器利用发射和接收微波信号的原理，通过分析信号的特征来实现对目标物体的测距和探测。

其原理是基于多普勒效应，通过测量频率变化确定目标物体的速度。

该技术在许多领域都有广泛应用，并具有高分辨率和灵敏度等优点。

微波既具有电磁波的性质，又不同于普通无线电波, 和光波的性质，是一种相对波长较长的电磁波。
微波概述
• 1 微波作为一种电磁波，具有电磁波的所有性质 • 2 微波传感器是利用微波特性来检测某些物理量的器
• 3 微波传感器是一种新型非接触式测量传感器
1.1 微波传感器的原理和组成
• 微波特点：
• 1 需要定向辐射装置； • 2 遇到障碍物容易反射； • 3 绕射能力差； • 4 传输特性好，传输过程中受烟雾、灰尘等的影响 • 5 介质对微波的吸收大小与介质介电常数成正比
• 喇叭形天线结构简单，制造方便，可以看作是 波导管的延续。喇叭形天线在波导管与空间之间起 匹配作用，可以获得最大能量输出。
• 抛物面天线使微波发射方向性得到改善。
(a)
(b)
(c)
(d)
图 常用的微波天线 (a) 扇形喇叭天线; (b) 圆锥形喇叭天线; (c) 旋转抛物面天线; (d) 抛物柱面天线
，要求振荡回路中具有非常微小的电感与电容，因此不能用普通的 构成微波振荡器。 构成微波振荡器的器件有调速管、磁控管或某 型微波振荡器也可以采用体效应管。
• 2、微波天线
• 由微波振荡器产生的振荡信号通过天线发射出 去。为了使发射的微波具有尖锐的方向性，天线要 具有特殊的结构。常用的天线有喇叭形、 抛物面形 、 介质天线与隙缝天线等。
• 2. 遮断式微波传感器
•
遮断式微波传感器是通过检测接收天线收到的微
来判断发射天线与接收天线之间有无被测物体或被测
、 含水量等参数的。
1.3 微波传感器的组成
• 12.1.2 • 微波传感器通常由微波发射器（即微波振荡器）、 微波天线
部分组成。 • 1. 微波发射器 • 是产生微波的装置。由于微波波长很短，即频率很高（300 M

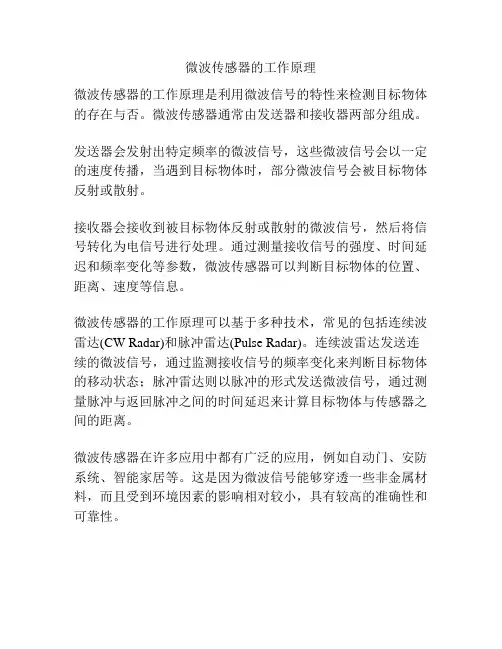

微波传感器的工作原理
微波传感器的工作原理是利用微波信号的特性来检测目标物体的存在与否。

微波传感器通常由发送器和接收器两部分组成。

发送器会发射出特定频率的微波信号，这些微波信号会以一定的速度传播，当遇到目标物体时，部分微波信号会被目标物体反射或散射。

接收器会接收到被目标物体反射或散射的微波信号，然后将信号转化为电信号进行处理。

通过测量接收信号的强度、时间延迟和频率变化等参数，微波传感器可以判断目标物体的位置、距离、速度等信息。

微波传感器的工作原理可以基于多种技术，常见的包括连续波雷达(CW Radar)和脉冲雷达(Pulse Radar)。

连续波雷达发送连续的微波信号，通过监测接收信号的频率变化来判断目标物体的移动状态；脉冲雷达则以脉冲的形式发送微波信号，通过测量脉冲与返回脉冲之间的时间延迟来计算目标物体与传感器之间的距离。

微波传感器在许多应用中都有广泛的应用，例如自动门、安防系统、智能家居等。

这是因为微波信号能够穿透一些非金属材料，而且受到环境因素的影响相对较小，具有较高的准确性和可靠性。

微波传感器的原理及应用【摘要】微波传感器是利用微波的传输性能好、易反射、被吸收功率易测量等特点，用专门的微波振荡器来产生微波，特定的天线收发微波，在实际生产生活中用来测量被测物的距离、厚度、传输媒介性质等许多应用。

【关键词】微波传感器反射式遮断式一、微波的基础知识1、微波的性质与特点微波是波长为1,1000mm的电磁波，它既具有电磁波的性质，又不同于普通无线电波和光波。

微波相对于波长较长的电磁波具有下列特点:1(定向辐射装置容易制造;2(遇到工作障碍物易于反射;3(绕射能力较差;4(传输性能良好，传输过程中受烟、火馅、灰尘、强光等的影响很小;5(介质对微波的吸收与介质的介电常数成比例，水对微波的吸收能力最强。

正是这些特点构成了微波检测的基础。

2、微波振荡器与微波天线微波振荡器是产生微波的装置。

由于微波很短，频率很高(300MHz,300GHz)，振荡回路具有非常微小酌电感与电容，故不能用普通的电子管与晶体管构成微波振荡器。

构成微波振荡器的器件有调速管、磁控管或某些固体元件。

小型微波振荡器也可采用体效应管。

由微波振荡器产生的振荡信号需要用波导管(波长在1000cm以上可用同轴线)传输，并通过天线发射出去。

为了使发射的微波具有尖锐的方向性，天线具有特殊的结构。

常用的天线如图1所示，有喇叭形天线、抛物面天线、介质天线与隙缝天线等。

喇叭形天线结构简单，制造方便，可看作波导管的延续。

喇叭形天线在波导管与敞开的空间之间起匹配作用以获得最大的能量输出。

抛物面天线犹如凹面镜产生平行光，这样位微波发射的方向性得到改善。

图1 常用微波天线(a) 扇形喇叭天线 (b) 圆锥形喇叭天线(c) 旋转抛物面天线 (d) 抛物柱面天线二、微波传感器由发射天线发出的微波，遇到被测物时将被吸收或反射，使功率发生变化。

若利用接收天线，接收通过被测物或由被测物反射回来的微波，并将它转换成电信号，再由测量电路测量和指示，就实现了微波检测过程。

人体微波感应传感器工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII人体微波感应传感器工作原理1。

工作原理微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。

高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。

内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号) ,微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。

如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。

最后输HT7610A鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（4伏以上），没有输出时为低电平。

微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED1点亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有5秒信号输出，并由指示灯LED2同步显示。

控制器的外形上图所示，面板上设置有灵敏度调整孔，可以使监控距离在1～7米范围内可调，顺时针转动距离变远，逆时针转动距离变近，LED1、LED2用于指示TX982的工作状态，1.2米长的双芯屏蔽线用于连接电源和负载，其中红色线用来接正电源，白色线接输出，铜网屏蔽层接电源负极，必要时可以用类似电缆加长至50米以内使用。

虹霓卷烟机组PROTOS-M5MIDAS重量控制系统的性能分析目前我国烟草行业工业企业用于烟支生产的主要有常德烟草机械有限责任公司生产的ZJ17卷接机组（基于德国虹霓公司PROTOS 70机组技术），德国虹霓公司的PROTOS 1-8卷接机组、PROTOS-M5卷接机组、PROTOS-M8卷接机组等。

其中，烟支的重量控制是烟支卷制成型工序上的重要一环，烟支单支克重直接关系到烟支的内在品质，关系到消费者的品吸体验[1]。

现阶段，烟支重量控制系统主要有两种类型，一种是SRM重量控制系统，主要使用的机组为常德烟草机械有限责任公司的ZJ17机组，另一种是MIDAS重量控制系统，主要使用的机组为虹霓公司的PROTOS-M5机组等。

由于MIDAS重量控制系统技术引进时间较短，对其工作原理、控制方式、维护保养方式方法等方面缺乏深入的了解。

本文以PROTOS-M5为研究对象，分析MIDAS重量控制系统的控制原理、控制方式及维护保养方法，并开展对比实验，了解和分析MIDAS重量控制系统的控制精度及过程能力指数，更好的为工厂的烟支生产提供指导。

1.控制原理1.1MIDAS重量控制系统的控制原理分析如图1所示，MIDAS重量控制系统主要由MIDAS传感器测量单元、卷烟机切割时钟脉冲CCP、PLC控制单元、AMK伺服控制系统组成，其中卷烟机切割时钟脉冲CCP由AMK伺服控制系统提供。

MIDAS传感器测量单元由微波扫描元件及温度控制系统组成。

PLC控制单元主要负责数据采集、运算。

AMK伺服控制系统负责吸丝带位置的调节，以及修整刀盘的转速、位置调节。

图1 MIDAS重量控制系统结构组成在测量传感器内由高频发生器发射频率为6GHz，功率为100mW左右的微波信号，根据烟条段烟丝密度的不同，由检测电路测得的微波接收信号也随之变化，经模数转换并进行转换计算后得到烟条段的密度传送给重量控制系统进行处理。

机器的AMK伺服控制系统产生与烟支有关的测量所需的时钟脉冲 CCP切割时钟脉冲。

微波传感器的检测原理
微波传感器是一种利用微波信号进行探测的传感器，它广泛用于物品检测、人体检测、车辆检测等方面。

微波传感器的检测原理是通过向目标发射微波信号，接收反射后的信号，再根据信号的变化来判断目标是否存在或者移动方向、速度等。

微波传感器发射的微波信号通常是一种高频电磁波，具有较高的穿透力和波长。

当这
些信号遇到物体时，会部分被反射或吸收，然后传回传感器，再被接收器接收并进行处
理。

微波传感器类似于雷达，只不过其发送的微波信号的功率比雷达低，其频率通常在
1G~100G范围内。

微波传感器与雷达的不同之处在于其接收器对信号的处理方式。

微波传
感器通常将接收到的信号进行运算和处理，以便更好地检测目标物体的位置、速度、方向
等信息。

微波传感器的探测距离和探测角度取决于其发射功率和接收器的灵敏度。

通常情况下，微波传感器可以探测到几米甚至数十米之外的物体，并且其探测范围通常是一个圆形或扇
形区域。

此外，由于微波信号短波长，其抗干扰性能也比较强，能够在恶劣环境下保持稳定。

微波传感器的应用范围非常广泛，可以用于自动门、车辆安全、防盗系统、楼道照明
等方面。

通过对微波传感器的了解，我们可以更好地了解其检测原理，并且明白其在实际
使用中的应用场景。
