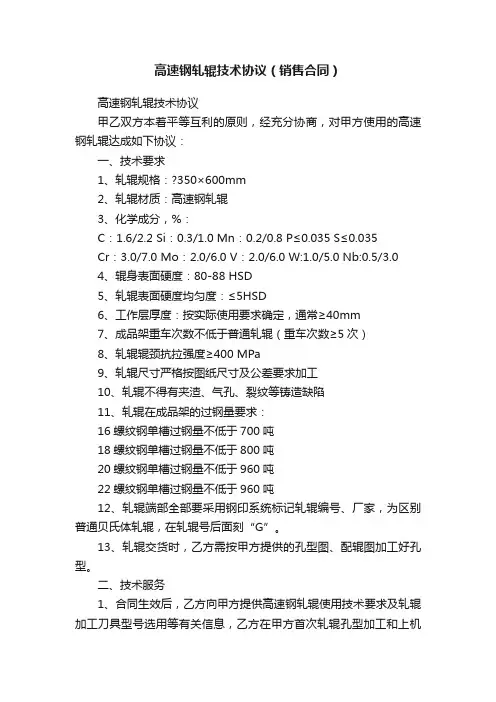

高速钢轧辊技术协议
甲乙双方本着平等互利的原则，经充分协商，对甲方使用的高速钢轧辊达成如下协议：
一、技术要求
1、轧辊规格：Ø350×600mm
2、轧辊材质：高速钢轧辊
3、化学成分，%：
C：1.6/2.2 Si：0.3/1.0 Mn：0.2/0.8 P≤0.035 S≤0.035
Cr：3.0/7.0 Mo：2.0/6.0 V：2.0/6.0 W:1.0/5.0 Nb:0.5/3.0
4、辊身表面硬度：80-88 HSD
5、轧辊表面硬度均匀度：≤5HSD
6、工作层厚度：按实际使用要求确定，通常≥40mm
7、成品架重车次数不低于普通轧辊（重车次数≥5次）
8、轧辊辊颈抗拉强度≥400 MPa
9、轧辊尺寸严格按图纸尺寸及公差要求加工
10、轧辊不得有夹渣、气孔、裂纹等铸造缺陷
11、轧辊在成品架的过钢量要求：
Ø16螺纹钢单槽过钢量不低于700吨
Ø18螺纹钢单槽过钢量不低于800吨
Ø20螺纹钢单槽过钢量不低于960吨
Ø22螺纹钢单槽过钢量不低于960吨
12、轧辊端部全部要采用钢印系统标记轧辊编号、厂家，为区别普通贝氏体轧辊，在轧辊号后面刻“G”。
13、轧辊交货时，乙方需按甲方提供的孔型图、配辊图加工好孔型。
二、技术服务
1、合同生效后，乙方向甲方提供高速钢轧辊使用技术要求及轧辊加工刀具型号选用等有关信息，乙方在甲方首次轧辊孔型加工和上机使用期间，应视甲方的需求派技术人员现场指导。
2、轧辊在使用过程中若出现异常问题，乙方在接到甲方通知后，48小时内赶到甲方现场双方处理解决。
三、对高速钢轧辊使用条件要求
1、使用高速钢轧辊时确保冷却水压力达到0.5MPa以上；
2、保证充足的冷却水量；
3、冷却水必须完全分布在轧机出口侧；
4、轧制冷却水温度≤40℃，水质为中性偏碱，杂质含量符合国家要求；
5、轧辊扎起使用过程中确保停机10分钟，轧辊表面温度≤50℃；
6、冷却水主水口应该离轧材出口处尽可能近些；
7、环形水管长度应至少覆盖辊身2/5的圆周；
8、水流对轧辊的冲击点应形成20-30度夹角，避免喷嘴向轧辊表面垂直方向喷水，水流与轧辊接触的时间越长，热传导效果越好；
9、使用高速钢轧辊时必须禁止先给水后过钢；
10、使用高速钢轧辊时禁止轧制过程中断水；
11、出现堆钢时，应继续给水冷却，当轧材温度和辊面温度下降下来以后方可停水处理；
12、严格按着乙方提供的高速钢轧辊使用技术资料，要求对轧辊进行使用和维护。
四、交货要求
1、轧辊到货后甲方根据合同、订单、技术协议以及发货清单进行产品数量、质量及
外包装的验收。如发现存在数量、质量或包装异议，乙方应立即给予解决。
2、每只轧辊均要附带卖方技术监管部门盖章的质量合格证书。内容包括：买卖双方名称、合同号、产品编号、辊号、产品规格、冶炼炉号、材质牌号、化学成分、硬度、探伤结果、轧辊重量、生产日期。
3、乙方交货时须提供加工孔型的检验报告，保证孔型加工符合图纸要求。
五、违约条款：
1、乙方承担货物到达甲方指定交货地点的一切风险，因乙方运输、搬运不当造成轧辊损坏、缺少的，由乙方负责更换。
2、若因乙方备件质量原因严重影响甲方生产，导致甲方生产工序停顿、停产，乙方承担并赔偿甲方相应的直接损失。
3、轧辊在使用后，过钢量若达不到协议规定的要求，甲方将按普通轧辊价格付款。
六、本协议一式四份，双方各持两份，为所签轧辊合同的不可分割部分，具有同等法律效力。
七、其他未尽事宜双方协商解决。
甲方：乙方：
签字（盖章）签字（盖章）
日期：日期：
