滴灌管路安装方法

第二部分设备的安装一、首部系统的安装（一）大系统的首部系统安装1.大系统的首部安装从水泵的出水口到过滤系统飞离心式过滤器之间开始，用Φ80涂塑输水管带进行连接，两端接头处使用钢卡固定。

2.过滤系统末端出水口为Φ75的钢管，与公称外径75mm的PE管相连，并用钢卡紧固。

3.在过滤系统的另一侧设有蝶阀，蝶阀的上方及下方为施肥设置了出水口、进肥口。

施肥罐顶部设有加肥口，加肥口两侧有进水口和出肥口，分别与过滤器上的出水口和进肥口用软管相连接。

（二）小系统的首部安装1.小系统的首部安装从农田小井（水车）配置的水泵出水口到网式过滤器之间开始，用Φ63PE管进行连接，两端接头处使用钢卡固定。

2.文丘里式施肥器为定型产品，安装在网式过滤器之后。

文丘里式施肥器自带吸肥管伸入到施肥桶内即可。

二、管道系统的安装（一）干、支、附、毛（滴灌带）管的安装1.干管的安装在大系统中使用主干管，采用Φ75PE管，在安装时要按照图纸设计长度对干管进行铺设。

连接处用接头相连，接头需套胶圈（或缠绕地膜），并用钢卡紧固，铺设三通或四通时也需上胶圈并用钢卡紧固。

2.支管的安装在大系统中支管采用Φ63PE管，通过阀门与干管相连，根据图纸设计要求将支管截断，与Φ63×1”三通相连，连接时需加胶圈（或缠绕地膜），并用钢卡紧固，在小系统中支附管称为干管，安装方法与大系统相同。

3．附管的安装附采采用Φ32PE管，按照图纸设计要求，将支管安装在Φ32×1”三通两侧，并用钢卡紧固，另一侧通过一寸球阀与Φ63×1”三通连接。

3.单翼迷宫式滴灌带的安装用专用打孔器（或剪刀）在Φ32PE附管管道上开孔，孔距应符合设计要求与垄距要求。

在所打孔上插入Φ16的三通（旁通），三通两侧或旁通飞一侧安装Φ16的单翼迷宫式滴灌带，长度应符合设计要求（不超过80mm），并在末端锁紧。

20~50亩地块安装图示10~20亩地块安装图示（二）安装注意事项1.所有的管带在运输安装使用过程中应轻搬轻放，避免与地面及其它物品摩擦而造成管带损坏，导致泄漏。

滴灌系统铺设实施方案一、前期准备工作在进行滴灌系统的铺设实施之前，首先需要进行充分的前期准备工作。

这包括对土壤进行充分的测试和分析，以确定作物的需水量和土壤的渗透性。

同时，还需要对地形地貌进行详细的勘测，确定水源位置和水利设施的布局。

此外，还需要进行滴灌设备的选型和采购工作，确保设备的质量和性能符合实际需求。

二、滴灌管道铺设1. 管道布局规划根据作物的种植布局和地形地貌的特点，合理规划滴灌管道的布局。

在平整地块上，可以采用直线布置；在不规则地块上，需要根据实际情况进行弯曲布置。

同时，还需要考虑到管道的连接和分支，确保整个系统的连通性和灵活性。

2. 管道铺设方法在进行滴灌管道的铺设时，可以采用开沟铺设、埋地铺设或架空铺设等方法。

在开沟铺设时，需要注意沟槽的深度和宽度，确保管道的稳固和安全；在埋地铺设时，需要选择合适的埋深，以保护管道不受外界环境的影响；在架空铺设时，需要选择合适的支架和固定设施，确保管道的稳定和牢固。

三、滴灌设备安装1. 滴灌头安装在进行滴灌头的安装时，需要根据作物的需水量和密度进行合理的布置。

同时，还需要注意滴灌头的高度和角度，确保水流能够均匀地覆盖整个作物区域。

2. 滴灌管道连接在进行滴灌管道的连接时，需要选择合适的连接器和密封材料，确保连接的牢固和密封。

同时，还需要进行漏水测试，确保管道连接处不会出现漏水问题。

四、系统调试和运行在完成滴灌系统的铺设和设备安装后，需要进行系统的调试和运行。

这包括对滴灌头的调校和管道的调试，确保水流的均匀和稳定。

同时，还需要进行系统的运行测试，确保整个系统的正常运行和稳定性。

五、系统维护和管理在滴灌系统铺设实施完成后，需要进行系统的定期维护和管理。

这包括对滴灌设备的清洗和检查，对管道的修复和更换，以及对系统的运行情况进行监测和调整。

同时，还需要对系统的用水量和施肥量进行合理管理，以确保作物的生长和产量。

六、总结滴灌系统的铺设实施是一个复杂而又重要的工作，需要充分的前期准备和详细的规划。

滴灌工程施工安装方案- 建筑技术滴灌工程施工安装方案1、施工前的准备工作滴灌工程施工与其它工程一样，在施工前有一定的准备过程，具体事项包括：①施工人员认真审好施工设计书，掌握设计内容；②按设计任务书上的材料计划进行提料并准备相应的施工安装工具；③制定好施工计划。

滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。

对于正规的滴短工程，应根据设计图线要求，到现场放样，用白灰和木桩做标记。

施工现场应设置施工测量控制网，做好标记并保存到时候竣工。

2、施工放线2.1首部加压泵站的施工放线一般用仪器在现场定出建筑物的主要轴线和纵轴线、基坑开挖线及建筑物的轮廓线等。

标明建筑物的主要部位和基坑的开挖高程。

2.2滴灌系统管线的放样根据设计平面图和管线纵剖面图等，用仪器控制将管线由图纸搬到地面，并每隔20～50米打一木桩，标明桩号。

在分支或控制阀门处要加桩号表明；对于毛管排数不规则的山区，每条毛管进口还要加桩号，以免施工时搞错(毛管沟一般距树干0.5 ～1米为宜)。

3、施工开挖和泵房建设3.1施工开挖按照施工放线时做的标记及设计尺寸进行开挖。

开挖时要保存好桩号，以便管道安装时进行高程校核。

开挖深度和宽度要求：干、文管沟一般在防冻层以下o．5米左右；毛管和发丝滴头的开挖深度要求在耕作层以下，一般在0.3～0.为宜，宽度为0.2米。

3.2泵房建设泵房建设要求统一尺寸，统一形式，若没有特殊要求，泵房内部空间尺才一般为长宽各3米，高度2．0～2．50米，；地面应乎整夯务要留有采光通气窗口。

4、施工安装4.1首部枢纽的安装泵房建完后，经验收合格，即可在泵房内进行枢纽部的组装。

1）．潜水泵式枢纽安装使用潜水泵的枢纽，其组成形式如图7—1所示。

化肥灌使用时间短，一般与枢纽部分进行活接，由阀门进行控制。

其它部件采用固定式联接，管件均为金属水暖件。

2）．离心泵式枢纽安装使用离心泵的枢纽组成见图7—2。

为了避免停泵后因管道内水倒流形成真空而造成管道径向收缩或滴头吸入泥土对于平原地区可在主阀门后安装进气阀，使空气进入管道填补管内真空；对于山区可在最高支管尾部加一段放空管(也就是把文管尾部延长列一定高度，此管口不封闭)。

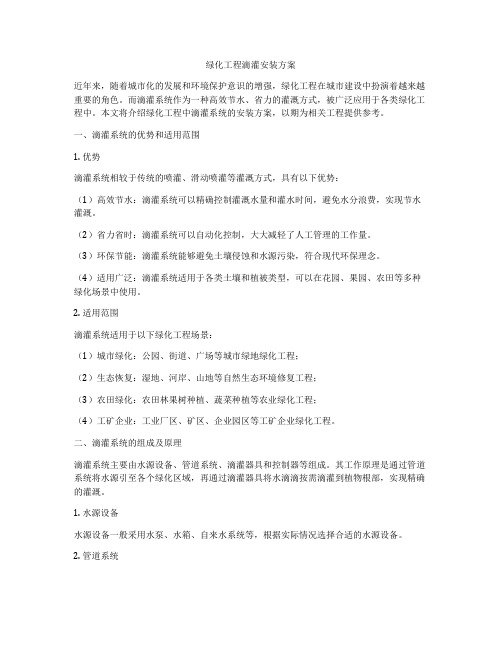

绿化工程滴灌安装方案近年来，随着城市化的发展和环境保护意识的增强，绿化工程在城市建设中扮演着越来越重要的角色。

而滴灌系统作为一种高效节水、省力的灌溉方式，被广泛应用于各类绿化工程中。

本文将介绍绿化工程中滴灌系统的安装方案，以期为相关工程提供参考。

一、滴灌系统的优势和适用范围1. 优势滴灌系统相较于传统的喷灌、滑动喷灌等灌溉方式，具有以下优势：（1）高效节水：滴灌系统可以精确控制灌溉水量和灌水时间，避免水分浪费，实现节水灌溉。

（2）省力省时：滴灌系统可以自动化控制，大大减轻了人工管理的工作量。

（3）环保节能：滴灌系统能够避免土壤侵蚀和水源污染，符合现代环保理念。

（4）适用广泛：滴灌系统适用于各类土壤和植被类型，可以在花园、果园、农田等多种绿化场景中使用。

2. 适用范围滴灌系统适用于以下绿化工程场景：（1）城市绿化：公园、街道、广场等城市绿地绿化工程；（2）生态恢复：湿地、河岸、山地等自然生态环境修复工程；（3）农田绿化：农田林果树种植、蔬菜种植等农业绿化工程；（4）工矿企业：工业厂区、矿区、企业园区等工矿企业绿化工程。

二、滴灌系统的组成及原理滴灌系统主要由水源设备、管道系统、滴灌器具和控制器等组成。

其工作原理是通过管道系统将水源引至各个绿化区域，再通过滴灌器具将水滴滴按需滴灌到植物根部，实现精确的灌溉。

1. 水源设备水源设备一般采用水泵、水箱、自来水系统等，根据实际情况选择合适的水源设备。

2. 管道系统管道系统是滴灌系统的基础，一般包括主管道、分支管道、滴灌管、配水管等。

主管道输送水源至各个绿化区域，分支管道将水源分配到不同的灌溉区域，滴灌管和配水管则用于连接滴灌器具和控制器。

3. 滴灌器具滴灌器具是滴灌系统中最关键的组成部分，其种类有滴头式滴灌器、滴雨式滴灌器、滤芯式滴灌器等。

滴灌器具的选择要根据绿化植物的需水量、土壤类型和水质情况等因素进行合理搭配。

4. 控制器控制器是滴灌系统的大脑，能够实现对整个系统的自动化控制和管理。

滴灌工程施工安装方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]滴灌工程施工安装方案1、施工前的准备工作滴灌工程施工与其它工程一样，在施工前有一定的准备过程，具体事项包括：①施工人员认真审好施工设计书，掌握设计内容；②按设计任务书上的材料计划进行提料并准备相应的施工安装工具；③制定好施工计划。

滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。

对于正规的滴短工程，应根据设计图线要求，到现场放样，用白灰和木桩做标记。

施工现场应设置施工测量控制网，做好标记并保存到时候竣工。

2、施工放线首部加压泵站的施工放线一般用仪器在现场定出建筑物的主要轴线和纵轴线、基坑开挖线及建筑物的轮廓线等。

标明建筑物的主要部位和基坑的开挖高程。

滴灌系统管线的放样根据设计平面图和管线纵剖面图等，用仪器控制将管线由图纸搬到地面，并每隔20～ 50米打一木桩，标明桩号。

在分支或控制阀门处要加桩号表明；对于毛管排数不规则的山区，每条毛管进口还要加桩号，以免施工时搞错(毛管沟一般距树干～ 1米为宜)。

3、施工开挖和泵房建设施工开挖按照施工放线时做的标记及设计尺寸进行开挖。

开挖时要保存好桩号，以便管道安装时进行高程校核。

开挖深度和宽度要求：干、文管沟一般在防冻层以下o．5米左右；毛管和发丝滴头的开挖深度要求在耕作层以下，一般在～0.为宜，宽度为米。

泵房建设泵房建设要求统一尺寸，统一形式，若没有特殊要求，泵房内部空间尺才一般为长宽各3米，高度2．0～2．50米，；地面应乎整夯务要留有采光通气窗口。

4、施工安装首部枢纽的安装泵房建完后，经验收合格，即可在泵房内进行枢纽部的组装。

1）．潜水泵式枢纽安装使用潜水泵的枢纽，其组成形式如图7—1所示。

化肥灌使用时间短，一般与枢纽部分进行活接，由阀门进行控制。

其它部件采用固定式联接，管件均为金属水暖件。

2）．离心泵式枢纽安装使用离心泵的枢纽组成见图7—2。

为了避免停泵后因管道内水倒流形成真空而造成管道径向收缩或滴头吸入泥土对于平原地区可在主阀门后安装进气阀，使空气进入管道填补管内真空；对于山区可在最高支管尾部加一段放空管(也就是把文管尾部延长列一定高度，此管口不封闭)。

果树滴灌毛管安装方法
1、毛管经减压阀和支管连接，减压阀用方便袋包裹埋入地内。

毛管接入主管道（两端供水）如下图：
地埋防堵式根灌器开启式旁通外
路
PE主管路
2、毛管铺设：每支毛管给两行树供水，铺设在两行树中间，埋深0.2-0.25米。

3、滴头采用地埋防堵式根灌器，每棵树配两套根灌器，每套根灌器两个滴头，共4个滴头。

距树0.6-0.8米平均安放。

果树滴灌安装平面图
外径De22毛管埋深0.2-0.25米 果树
米 地埋防堵式根灌器立式埋设示意图
4、为防止微管摘头受毛管壁挤压而缩小过水断面，打孔不宜太小但也不宜过大，过大则容易脱落漏水。

合适的孔径是插入滴头时，手感顺利而无间隙。

滴头的安装与干、支管安装可同时进行，也可先走一步。

滴灌安装工程施工方案一、工程概况本工程位于XX市郊区，总占地面积约XX亩，是一个农田灌溉系统升级改造项目。

由于地处干旱地区，传统的喷灌系统水利利用效率低，灌溉水资源浪费严重。

为了提高农田灌溉效率，减少水资源浪费，决定采用滴灌系统进行改造。

本工程包括滴灌管道、滴灌头、电磁阀等滴灌设备的安装，以及水泵站的改造和电气控制系统的升级。

二、工程技术要求1. 提高灌溉效率。

滴灌系统的设计灌溉效率高达90%以上，相比传统的喷灌系统，可以节约水资源50%以上。

2. 减少水资源浪费。

滴灌系统能够针对不同土壤条件和作物需求进行精准灌溉，避免了喷灌系统因风力等原因导致的水资源浪费。

3. 增加土壤肥力。

滴灌系统能够将水肥混合物直接输送到植物根部，避免了喷灌系统造成土壤侵蚀和养分流失的问题，有利于土壤肥力的提高。

4. 确保供水稳定。

改造水泵站和升级电气控制系统，确保供水稳定、压力均匀。

5. 节约能源。

优化供水管道布局，减少水力损失，降低供水管道压力需求，从而节约能源消耗。

三、施工方案1. 施工前准备(1) 编制施工组织设计方案和施工方案(2) 制定施工安全计划和施工质量保证措施(3) 安排施工人员进行技术交底和安全教育(4) 采购施工所需材料和设备(5) 对施工区域进行勘察和清理2. 水泵站改造(1) 卸除旧水泵和管道(2) 安装新型高效水泵和电机(3) 安装电控设备和自动化控制系统(4) 进行管道连接和密封检测(5) 调试水泵站设备，确保运转正常3. 滴灌管道敷设(1) 开挖沟渠和安装支架(2) 敷设滴灌管道，并进行连接和密封(3) 进行压力测试，排查漏水点(4) 架设支撑架和固定滴灌管道(5) 进行管道消毒和清洗，确保滴灌系统卫生无菌4. 滴灌头和电磁阀安装(1) 根据实际需求进行滴灌头布局设计(2) 安装滴灌头和调节阀(3) 安装电磁阀和控制系统，建立远程监控平台(4) 进行水压测试和灌溉调试5. 系统综合调试(1) 连接水泵站和滴灌系统(2) 调试系统运行参数，调整灌溉时间和水量(3) 进行系统联动测试，确保各部件协调运作(4) 对系统进行整体性能测试，以及运行稳定性、节能性、可靠性测试6. 施工总结(1) 编制施工汇报和施工总结报告(2) 对施工过程中的技术难点和质量把关点进行总结和经验归纳(3) 对施工人员进行技术交底和安全经验交流四、施工安全措施1. 施工现场要严格遵守施工安全操作规程，着装整齐、佩戴好安全帽、安全鞋等个人防护装备。

第1篇一、前言滴灌工程作为一种高效、节水、环保的灌溉方式，在我国农业发展中得到了广泛应用。

管道作为滴灌系统的核心组成部分，其施工质量直接影响到滴灌系统的运行效果。

本文将详细介绍滴灌工程管道施工工艺，旨在为从事滴灌工程建设的工程技术人员提供参考。

二、施工准备1. 施工图纸：熟悉施工图纸，了解管道布置、材料规格、施工要求等。

2. 施工方案：根据施工图纸和现场实际情况，编制详细的施工方案，明确施工顺序、施工方法、质量要求等。

3. 材料准备：根据设计要求，准备管道、管件、阀门、过滤器、施肥器等材料，并确保材料质量符合国家标准。

4. 施工队伍：组织专业施工队伍，进行技术交底，确保施工人员掌握施工工艺和质量要求。

5. 施工工具：准备挖掘机、切割机、焊接机、卷扬机、水准仪、水平尺等施工工具。

三、施工工艺1. 土方工程（1）开挖沟槽：根据设计要求，采用机械开挖和人工辅助的方式，自上而下开挖沟槽，确保沟槽宽度、深度符合设计要求。

（2）沟槽修整：对沟槽进行修整，确保沟槽底面平整，坡度符合设计要求。

（3）沟槽回填：回填材料应选择透水性好的材料，如砂、砾石等，分层回填，并夯实。

2. 管道铺设（1）管道运输：将管道运输至施工现场，注意保护管道，防止损坏。

（2）管道切割：根据设计要求，使用切割机对管道进行切割，确保切割面平整。

（3）管道连接：采用热熔连接、电熔连接或螺纹连接等方式将管道连接起来，确保连接牢固。

（4）管道安装：将连接好的管道按照设计要求铺设到沟槽中，确保管道水平、垂直度符合设计要求。

3. 管道试压（1）试压准备：对管道进行清扫、清洗，确保管道内部干净。

（2）试压介质：选用清水作为试压介质，试压压力应符合设计要求。

（3）试压过程：将试压介质充满管道，关闭所有阀门，缓慢升压至设计压力，观察管道是否有泄漏现象。

4. 管道防腐（1）防腐材料：选用符合国家标准的防腐材料，如环氧树脂、聚乙烯等。

（2）防腐方法：采用刷涂、喷涂、浸涂等方式对管道进行防腐处理。

滴灌工程施工安装方案[合集5篇]第一篇：滴灌工程施工安装方案滴灌工程施工安装方案1、施工前的准备工作滴灌工程施工与其它工程一样，在施工前有一定的准备过程，具体事项包括：①施工人员认真审好施工设计书，掌握设计内容；②按设计任务书上的材料计划进行提料并准备相应的施工安装工具；③制定好施工计划。

滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。

对于正规的滴短工程，应根据设计图线要求，到现场放样，用白灰和木桩做标记。

施工现场应设置施工测量控制网，做好标记并保存到时候竣工。

2、施工放线2.1首部加压泵站的施工放线一般用仪器在现场定出建筑物的主要轴线和纵轴线、基坑开挖线及建筑物的轮廓线等。

标明建筑物的主要部位和基坑的开挖高程。

2.2滴灌系统管线的放样根据设计平面图和管线纵剖面图等，用仪器控制将管线由图纸搬到地面，并每隔20～50米打一木桩，标明桩号。

在分支或控制阀门处要加桩号表明；对于毛管排数不规则的山区，每条毛管进口还要加桩号，以免施工时搞错(毛管沟一般距树干0.5 ～ 1米为宜)。

3、施工开挖和泵房建设 3.1施工开挖按照施工放线时做的标记及设计尺寸进行开挖。

开挖时要保存好桩号，以便管道安装时进行高程校核。

开挖深度和宽度要求：干、文管沟一般在防冻层以下o．5米左右；毛管和发丝滴头的开挖深度要求在耕作层以下，一般在0.3～0.为宜，宽度为0.2米。

3.2泵房建设泵房建设要求统一尺寸，统一形式，若没有特殊要求，泵房内部空间尺才一般为长宽各3米，高度2．0～2．50米，；地面应乎整夯务要留有采光通气窗口。

4、施工安装 4.1首部枢纽的安装泵房建完后，经验收合格，即可在泵房内进行枢纽部的组装。

1）．潜水泵式枢纽安装使用潜水泵的枢纽，其组成形式如图7—1所示。

化肥灌使用时间短，一般与枢纽部分进行活接，由阀门进行控制。

其它部件采用固定式联接，管件均为金属水暖件。

2）．离心泵式枢纽安装使用离心泵的枢纽组成见图7—2。

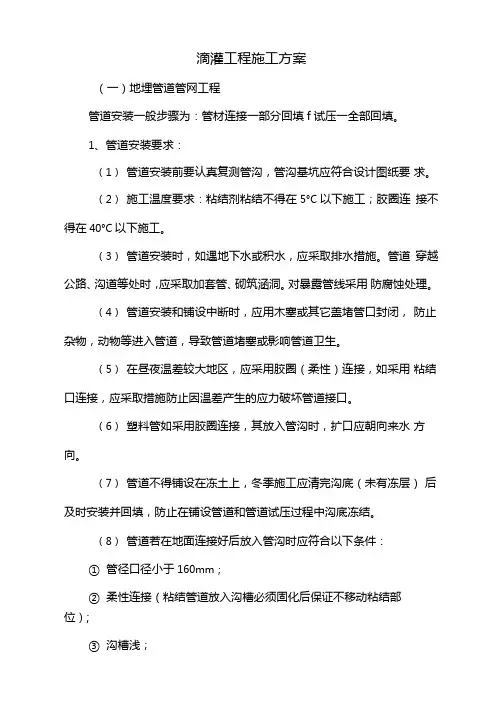

滴灌工程施工方案（一）地埋管道管网工程管道安装一般步骤为：管材连接一部分回填f试压一全部回填。

1、管道安装要求：（1）管道安装前要认真复测管沟，管沟基坑应符合设计图纸要求。

（2）施工温度要求：粘结剂粘结不得在5°C以下施工；胶圈连接不得在40°C以下施工。

（3）管道安装时，如遇地下水或积水，应采取排水措施。

管道穿越公路、沟道等处时，应采取加套管、砌筑涵洞。

对暴露管线采用防腐蚀处理。

（4）管道安装和铺设中断时，应用木塞或其它盖堵管口封闭，防止杂物，动物等进入管道，导致管道堵塞或影响管道卫生。

（5）在昼夜温差较大地区，应采用胶圈（柔性）连接，如采用粘结口连接，应采取措施防止因温差产生的应力破坏管道接口。

（6）塑料管如采用胶圈连接，其放入管沟时，扩口应朝向来水方向。

（7）管道不得铺设在冻土上，冬季施工应清完沟底（未有冻层）后及时安装并回填，防止在铺设管道和管道试压过程中沟底冻结。

（8）管道若在地面连接好后放入管沟时应符合以下条件：①管径口径小于160mm；②柔性连接（粘结管道放入沟槽必须固化后保证不移动粘结部位）;③沟槽浅；④靠管材的弯曲转弯；⑤沟宽达不到要求，无法在沟内施工；⑥安装直管无节点。

（9）管道在铺设过程中可以有适当的弯曲，可利用管材的弯曲转弯，但幅度不能过大，曲率半径不得小于管径的300倍，并应浇筑固定管道弧度的混凝土镇墩。

（10）当管道坡度大于1： 5时应浇筑防止管道下滑的混凝土防滑墩。

防滑墩应浇筑在管道基础下的原状土内，并将管道锚固在防滑墩上。

（11）当给水管道上的法兰直接与阀门和管道连接时，应采取柔性连接或预留量等措施，防止产生外加拉应力对管道系统的影响，口径大于100mm的阀门下应设支墩。

（12）管道上的三通、弯头、异径和闸阀处均不应设在冻土上，如无条件采取措施保证支墩的稳定，支墩与管道之间应设塑料或橡胶垫片，以防止管道的破坏。

2、管道安装方法硬聚氯乙烯管道安装主要有两种方式，一种是承插式，一种是粘接方式。
