适用于大跨度工程的正放四角锥网架

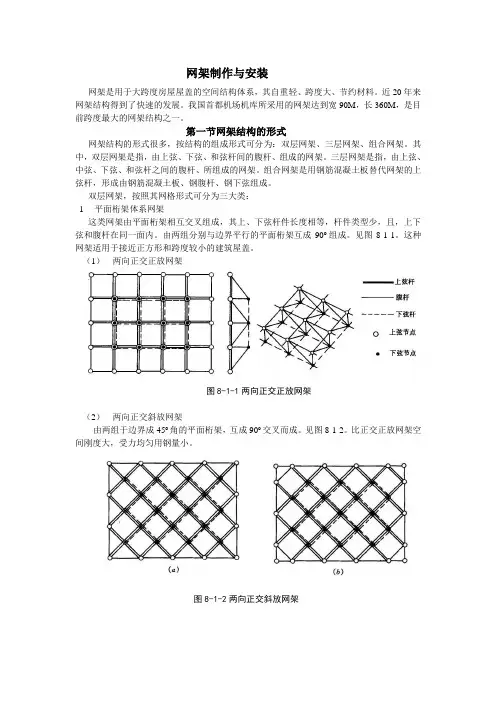

网架制作与安装网架是用于大跨度房屋屋盖的空间结构体系，其自重轻、跨度大、节约材料。

近20年来网架结构得到了快速的发展。

我国首都机场机库所采用的网架达到宽90M，长360M，是目前跨度最大的网架结构之一。

第一节网架结构的形式网架结构的形式很多，按结构的组成形式可分为：双层网架、三层网架、组合网架。

其中，双层网架是指，由上弦、下弦、和弦杆间的腹杆、组成的网架。

三层网架是指，由上弦、中弦、下弦、和弦杆之间的腹杆、所组成的网架。

组合网架是用钢筋混凝土板替代网架的上弦杆，形成由钢筋混凝土板、钢腹杆、钢下弦组成。

双层网架，按照其网格形式可分为三大类：1平面桁架体系网架这类网架由平面桁架相互交叉组成，其上、下弦杆件长度相等，杆件类型少，且，上下弦和腹杆在同一面内。

由两组分别与边界平行的平面桁架互成90o组成。

见图8-1-1。

这种网架适用于接近正方形和跨度较小的建筑屋盖。

（1）两向正交正放网架图8-1-1两向正交正放网架（2）两向正交斜放网架由两组于边界成45o角的平面桁架，互成90o交叉而成。

见图8-1-2。

比正交正放网架空间刚度大，受力均匀用钢量小。

图8-1-2两向正交斜放网架（3） 两向斜交斜放网架这种网架由两组与边界成一斜角的平面桁架斜向相交而成，其构造复杂受力性能也不好因而很少采用。

见图8-1-3。

2 四角锥体系网架这类网架由倒置四角锥，按一定规律组成。

倒置四角锥的底边为上弦杆，锥菱为腹杆，锥顶间的连杆为下弦杆，其上下弦均是矩形。

图8-1-3两向斜交斜放网架（1） 正放四角锥网架将各个倒置的四角锥底边用上弦杆相连并与边界平行或垂直，用上弦杆平行的杆件，将各锥顶连接 形成四角锥网架，这种网架各个弦杆等长，当腹杆与上、下弦平面的夹角成45o 角时，则所有腹杆长度均相等。

此类网架适用于四边支撑，屋面荷载较大时的情况。

见图8-1-4。

图8-1-4正放四角锥网架（2） 斜放四角锥网架将各个倒置四角锥，底面的角与角相连，上弦杆与边界成45o 角，下弦杆正交正放，腹杆与下弦杆在同一垂直面内，就形成斜放四角锥网架。

大跨度钢网架结构的隔震技术应用与发展摘要：本文介绍了大跨度钢网架结构的结构形式，以及在建筑结构中的应用。

分析了隔震支座，屈曲约束支撑（BRB），阻尼器在大跨度钢网架结构隔震技术中的应用与发展。

对大跨度钢网架结构隔震技术做出总结，并对大跨度钢网架结构的隔震技术的应用提出建议，指出了大跨度钢网架结构隔震技术的发展方向，为下一步大跨度钢网架结构的隔震技术研究和发展提供参考。

关键词：钢网架结构;支座；阻尼器；隔震技术中图分类号：TU393.3 文献标志码：AApplication and Development of Seismic Isolation Technology forLong-Span Steel Grid StructuresYang Guang(College of Civil Engineering, Guangzhou University, Guangzhou510006)Abstract：The structural forms of long-span steel grid structure and its applications in building structure are introduced in this paper.The applications and developments of bearing isolation, buckling restrained brace (BRB) isolation and damper isolation in long-spansteel grid structure are analyzed.The isolation technologies of long-span steel grid structure are summarized,and some suggestions on the application of seismic isolation technology of long-span steel grid structure are put forward.Moreover,the development directions ofseismic isolation technology for long-span steel grid structures arepointed out,which provided reference for the further research and development of seismic isolation technology of long-span steel grid structure.Keywords：Steel grid structure;Bearing;Damper;Isolation technology(引言)：大跨空间结构的发展往往标志着一个国家建筑科学领域的进步。

大型钢结构场馆中正放四角锥网架结构设计与施工研究发布时间：2022-11-27T06:11:03.715Z 来源：《建筑实践》2022年15期作者：张文安[导读] 对于大跨度空间建筑的形式张文安陕西建工机械施工集团有限公司陕西西安 710032摘要：对于大跨度空间建筑的形式，逐渐在设计中体现出重要的地位，这个过程需要利用到网架结构，促进整体建设的灵活程度，增强了建筑的美观性。

本文主要围绕正放形式的四角锥网架结构来展开，基于大规模的钢结构场馆，研究网架结构的设计要点，探究关键的施工要点内容，保证安装施工的合理性，提升建筑的质量。

关键词：网架安装工作；临时支座；检测处理；设计分析引言：以前的建筑结构形式，相对不够多样化，需要较高的承载力要求，不利于工程整体内容的设计工作。

利用网架结构，它自身的重量相对比较小，设计和应用都很灵活，当前网架结构的应用比较多，而应用在大规模的钢结构建筑中的有关研究相对比较少，所以本文细致的探究网架结构，研究施工要点，保证整体建筑结构的质量趋于稳定性。

一、网架结构的设计要点（一）结构体系的选择依据网架结构设计的规范内容，通过比较分析各网架结构形式，本文主要研究正放四角锥的形式，整体网架造型比较简单，节约了用钢量，对于这个结构形式，方便屋面展开排水处理，另外，结合整体的受力性来分析，和其他的网架进行比较，它的刚度等指标都比较好，整体受力处于均衡的状态。

（二）设计参数确定1.设计荷载参考建筑结构荷载的整体要求，按照规定进行取值，现实建模环节中，应该详细的考虑到恒荷载这个量，还应该考虑到活荷载等参数。

2.荷载组合建立模型之后，需要进行模拟计算，对于现实的情况，联系荷载工程情况，分析在组合的情况下，得到形成的生内力值，得出位移的大小，从中选择出最不合理的工程情况组合，然后进行验算，明确安全程度。

3.网架自重在建立模型的阶段，关于网架自重，可以凭借计算机去自动产生，其中会形成螺栓球节点，这需要依据网架自重，根据它的20%展开计算。

1952023.14 / Building Technology and Application 建筑技术·应用选择、技术重难点、工艺流程及操作要点等方面介绍多层网架分层拼装、整体吊装施工技术。

张宁、陈萌[3]等人介绍了成都天府国际机场T1航站楼屋盖网架跨层提升施工技术；秦李杰[4]通过实际工程研究了大跨度螺栓球钢网架高空散装施工的工艺流程、施工要点等；王晓丽、李昭[5]以成都天府国际机场101号维修机库大跨度预应力网架焊接施工为例，研究了大跨度网架焊接分区与焊接顺序；张文学[6]从施工吊装、滑移、变形控制、卸载等方面，叠合使用工况载荷进行了大跨度拱形钢网架屋盖结构累积滑移施工全过程的计算仿真分析。

综上所述，大跨度钢网架结构的现场施工技术发展迅速，目前已经形成了较为成熟的实践应用技术。

文章结合湖北襄阳市襄阳港小河港区综合码头散货货棚工程实例，介绍了大跨度螺栓球节点钢网架“山墙起步与高空散装相结合”的施工方法，详细阐述了此方法的施工流程，为类似工程的施工提供参考和借鉴。

1工程概况湖北襄阳市襄阳港小河港区综合码头散货货棚采用正放四角锥网架螺栓球节点网壳结构，外形为椭圆抛物面的网壳结构，结构的杆件采用薄壁管形截面。

网架跨度95 m，纵向长度100 m，建筑面积9 578.16 m 2，整个网架重486 t，网架顶部标高为34.2 m，结构平面图如图1所示，剖面图如图2所示。

建筑物顶部设有自然通风气楼，屋面及两端侧面维护结构为镀铝锌压型钢板，做法为明檩式。

支承方式为下弦柱点支承，网架屋面防水等级为二级，结构安全等级为二级，本工程设计使用年限为50年。

2施工难点及解决措施2.1施工难点（1）工期紧且处在夏季，高温炎热、雨水多。

（2）网架构件（主要是螺栓球和杆件）种类多，加工精度高。

摘要 网架结构具有重量轻、刚度大、抗震性能好等优点，并且利于成批生产，容易保证构件加工质量。

湖北省襄阳市襄阳港小河港区综合码头散货货棚采用正放四角锥网架，节点为螺栓球节点。

正放四角锥网架结构在大型钢结构场馆中的设计与施工要点毛增明中铁十八局集团第四工程有限公司 天津 300350摘要：大跨度空间建筑形式在当下越来越被设计所需要，而网架结构因具有设计灵活、轻巧美观等特点而深受青睐。

以安顺娄湖生态湿地公园整体开发PPP 项目中的水上艺术中心钢结构场馆屋盖施工为案例，从设计参数、计算分析、工况控制等方面出发，梳理了该工程网架结构形式选择的设计思路与过程。

同时，针对正放四角锥网架结构的安装施工，提出了相应的注意事项。

所总结的设计与施工技术可以为今后类似项目的大跨度结构设计与施工提供借鉴思路。

关键词：钢结构屋盖；正放四角锥网架；结构设计；安装施工中图分类号：TU755 文献标志码：A 文章编号：1004-1001(2021)01-0034-03 DOI：10.14144/ki.jzsg.2021.01.011Design and Construction Points of Rectangular Square Pyramid Space TrussStructure in Large Steel Structure VenueMAO ZengmingChina Railway 18th Bureau Group Fourth Engineering Co., Ltd., Tianjin 300350, ChinaAbstract: At present, the architectural form of large -span space is more and more needed by the design, and the space truss structure is highly appreciated due to its flexible design, light weight and beautiful appearance. Taking the steel structure roof construction of the Aquatic Art Center in the PPP project of the Louhu Ecological Wetland Park in Anshun as an example, starting from the design parameters, calculation analysis, working condition control, etc., the design ideas and processes of the space truss structure selection is arranged. At the same time, corresponding precautions are put forward for the installation construction of the rectangular square pyramid space truss structure. The summarized design and construction technology can provide reference ideas for the design and construction of large -span structures of similar projects in the future.Keywords: steel structure roof; rectangular square pyramid space truss; structural design; installation construction必要措施之一，是定期对网架结构进行相关的正常使用性鉴定。

网架结构已成为现代世界应用较普遍的新型结构之一。

我国从20世纪60年代开始研究和采用，近年来，由于电子计算技术的迅速发展，解决了网架结构高次超静定结构的计算问题，促使网架结构无论在型式方面以及实际工程应用方面，发展都很快。

网架在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房，无不见到空间结构的踪影。

网架结构的优点是用钢量小、整体性好、制作安装快捷，可用于复杂的平面形式。

适用于各种跨度的结构，尤其适用于复杂平面形状。

这些空间交汇的杆件又互为支撑，将受力杆件与支撑系统有机结合起来，因而用料经济。

网架主要用于大、中跨度的公共建筑中，例如体育馆、飞机库、俱乐部、展览馆和候车大厅等，中小型工业厂房也开始推广应用。

跨度越大，采用此种结构的优越性和经济效果也就越显著。

网架结构板型网架结构按组成形式主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。

壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。

网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架，其中以钢网架用得较多。

网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。

板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力。

单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可按铰接杆系有限元法进行计算。

单层和双层壳型网架也都可采用拟壳法简化计算。

单层壳型网架的杆件，除承受拉力和压力外，还承受弯矩及切力。

目前中国的网架结构绝大部分采用板型网架结构。

网架结构是空间网格结构的一种。

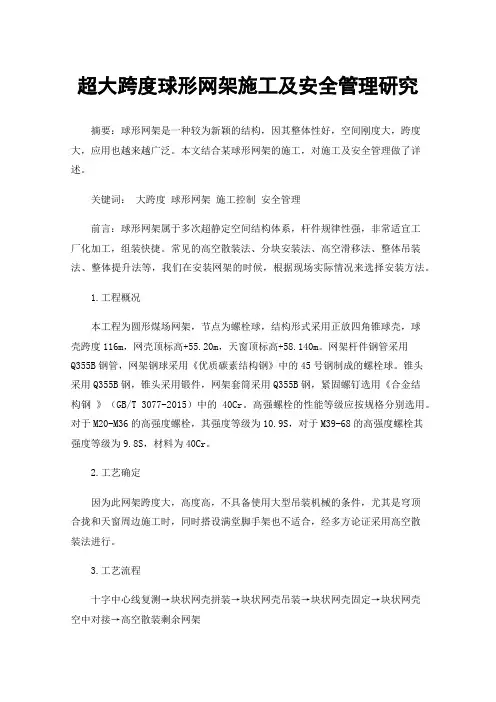

超大跨度球形网架施工及安全管理研究摘要：球形网架是一种较为新颖的结构，因其整体性好，空间刚度大，跨度大，应用也越来越广泛。

本文结合某球形网架的施工，对施工及安全管理做了详述。

关键词：大跨度球形网架施工控制安全管理前言：球形网架属于多次超静定空间结构体系，杆件规律性强，非常适宜工厂化加工，组装快捷。

常见的高空散装法、分块安装法、高空滑移法、整体吊装法、整体提升法等，我们在安装网架的时候，根据现场实际情况来选择安装方法。

1.工程概况本工程为圆形煤场网架，节点为螺栓球，结构形式采用正放四角锥球壳，球壳跨度116m，网壳顶标高+55.20m，天窗顶标高+58.140m。

网架杆件钢管采用Q355B钢管，网架钢球采用《优质碳素结构钢》中的45号钢制成的螺栓球。

锥头采用Q355B钢，锥头采用锻件，网架套筒采用Q355B钢，紧固螺钉选用《合金结构钢》（GB/T 3077-2015）中的40Cr。

高强螺栓的性能等级应按规格分别选用。

对于M20-M36的高强度螺栓，其强度等级为10.9S，对于M39-68的高强度螺栓其强度等级为9.8S，材料为40Cr。

2.工艺确定因为此网架跨度大，高度高，不具备使用大型吊装机械的条件，尤其是穹顶合拢和天窗周边施工时，同时搭设满堂脚手架也不适合，经多方论证采用高空散装法进行。

3.工艺流程十字中心线复测→块状网壳拼装→块状网壳吊装→块状网壳固定→块状网壳空中对接→高空散装剩余网架3.1十字中心线复测利用全站仪采集点位坐标的功能，根据土建单位提供的十字中心点安置棱镜，在煤场的中间架设全站仪。

然后将所测所有支撑点坐标导入到CAD中，在CAD中绘出所测坐标的实际位置。

根据实际绘出的点位，参照设计及施工规范进行核对，并对偏差大的点位做相应调整。

根据调整的点位，在预埋件上重新画出十字线，然后重新复测核对，如此反复至十字线点位符合设计及施工规范要求。

3.2.块状网壳的拼装根据网壳的尺寸，将第一圈网架（高度方向为上弦一个网格，下弦一个网格）划分为18块网壳单元，每两个支座间距的网格为一个块状单元，块状网壳采用地面整体拼装，拼装时将所有杆件一次安装紧固到位，发现有难以安装的螺孔时，用丝锥将螺孔修整合格，然后再安装，以保证安装精度。

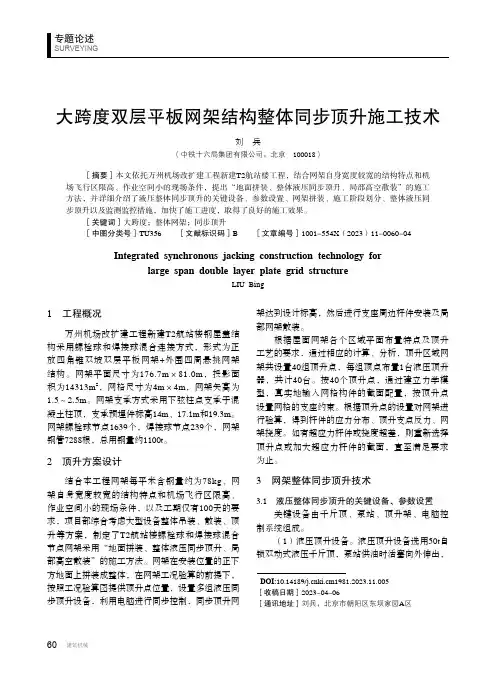

大跨度双层平板网架结构整体同步顶升施工技术刘兵（中铁十六局集团有限公司，北京 100018）［摘要］本文依托万州机场改扩建工程新建T2航站楼工程，结合网架自身宽度较宽的结构特点和机场飞行区限高、作业空间小的现场条件，提出“地面拼装、整体液压同步顶升、局部高空散装”的施工方法，并详细介绍了液压整体同步顶升的关键设备、参数设置、网架拼装、施工阶段划分、整体液压同步顶升以及监测监控措施，加快了施工进度，取得了良好的施工效果。

［关键词］大跨度；整体网架；同步顶升［中图分类号］TU356 ［文献标识码］B ［文章编号］1001-554X（2023）11-0060-04 Integrated synchronous jacking construction technology forlarge span double layer plate grid structureLIU Bing1 工程概况万州机场改扩建工程新建T2航站楼钢屋盖结构采用螺栓球和焊接球混合连接方式，形式为正放四角锥双坡双层平板网架+外围四周悬挑网架结构。

网架平面尺寸为176.7m×81.0m，投影面积为14313m2，网格尺寸为4m×4m，网架矢高为1.5～2.5m。

网架支承方式采用下弦柱点支承于混凝土柱顶，支承预埋件标高14m、17.1m和19.3m。

网架螺栓球节点1639个，焊接球节点239个，网架钢管7288根，总用钢量约1100t。

2 顶升方案设计结合本工程网架每平米含钢量约为78kg、网架自身宽度较宽的结构特点和机场飞行区限高、作业空间小的现场条件，以及工期仅有100天的要求，项目部综合考虑大型设备整体吊装、散装、顶升等方案，制定了T2航站楼螺栓球和焊接球混合节点网架采用“地面拼装、整体液压同步顶升、局部高空散装”的施工方法。

网架在安装位置的正下方地面上拼装成整体，在网架工况验算的前提下，按照工况验算图提供顶升点位置，设置多组液压同步顶升设备，利用电脑进行同步控制，同步顶升网架达到设计标高，然后进行支座周边杆件安装及局部网架散装。
