实验三 储层岩石渗透率的测定

岩心渗透率的测定实验【实验目的】1、加深渗透率的概念和达西定律的应用，学会推导气测渗透率的公式；2、掌握气测渗透率的原理和方法、以及实验装置的正确连接与使用；3、进一步认识油气层的渗流特性。

【实验装置】QTS—2气体渗透率仪如图所示主要有下列部件：1．环压表。

用采指示橡皮筒外部所加的压力值。

2．真空阀。

接真空泵。

3．放空阀．打开此阀放掉环压，使橡皮筒内的压力达到常压。

4．环压阀。

打开此阀，使高压气体进入岩心夹持器与橡皮筒之间的环形空间。

使橡皮筒紧贴住岩样，也紧贴住岩心夹持器的上下端塞。

5．气源阀。

供给渗透率仪调节器低于1MPa的气体，再通过调节器的调节产生适当的上流压力。

6．压力调节器．用来调节气源进入的气体，并减压，控制岩心上流所需要的操作压力值。

7．干燥器。

使进入岩样前的气体进行干燥，然后再进入岩样。

8. 上流压力表．用来指示岩心的上流压力。

9. 装岩心用的岩心夹持器。

10．流量计。

用来计量岩样出口端气体的流量。

：图1-1 QTS—2型气体渗透率仪操作面板图1．环压表 2.真空阀 3.放空阀 4.环压阀 5.气源阀6.减压阀7.干燥器8.上流压力表9.岩心夹持器 10.浮子流量计图1-2 气体渗透率仪流程图【实验方法与步骤】1) 用游标卡尺测量岩心的长度和直径，计算出横截面积A ；2) 检查仪器面板上各阀门与夹持器上的手轮是否关闭（参照渗透率仪操作面板图）；3) 拧松岩心夹持器两边固定托架的手轮，下滑托架，滑出夹持器内的加压钢柱塞；4) 将测量过几何尺寸的岩样装入岩心夹持器的胶皮筒内，用加压钢柱塞将岩心向上顶紧，拧紧手轮；5) 开、关一下放空阀。

6) 打开高压气瓶减压阀，将气瓶的输出压力调节到1MPa ，打开环压阀，使环压表显示为1MPa ，关闭环压阀（参照渗透率仪操作面板图）；7) 打开气源阀，调节减压阀，此时上流压力表开始显示压力，压力应由小至大调节；8) 选择其中一个浮子流量计，读出与之上流压力对应的流量（流量计的选择与使用见附录），要求每块岩芯测量4次不同压差下的流量；9) 当岩心测试完毕后，调节减压阀，使上流压力恢复至零，关闭气源阀、打开环压阀和放空阀，使环压降至零，取出岩心。

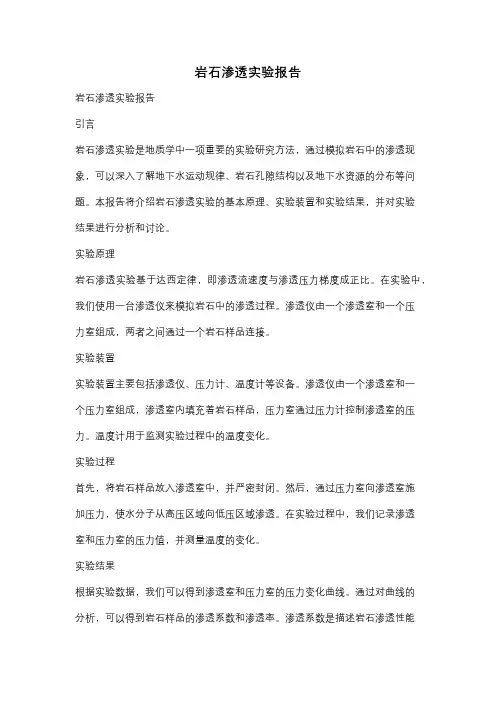

岩石渗透实验报告岩石渗透实验报告引言岩石渗透实验是地质学中一项重要的实验研究方法，通过模拟岩石中的渗透现象，可以深入了解地下水运动规律、岩石孔隙结构以及地下水资源的分布等问题。

本报告将介绍岩石渗透实验的基本原理、实验装置和实验结果，并对实验结果进行分析和讨论。

实验原理岩石渗透实验基于达西定律，即渗透流速度与渗透压力梯度成正比。

在实验中，我们使用一台渗透仪来模拟岩石中的渗透过程。

渗透仪由一个渗透室和一个压力室组成，两者之间通过一个岩石样品连接。

实验装置实验装置主要包括渗透仪、压力计、温度计等设备。

渗透仪由一个渗透室和一个压力室组成，渗透室内填充着岩石样品，压力室通过压力计控制渗透室的压力。

温度计用于监测实验过程中的温度变化。

实验过程首先，将岩石样品放入渗透室中，并严密封闭。

然后，通过压力室向渗透室施加压力，使水分子从高压区域向低压区域渗透。

在实验过程中，我们记录渗透室和压力室的压力值，并测量温度的变化。

实验结果根据实验数据，我们可以得到渗透室和压力室的压力变化曲线。

通过对曲线的分析，可以得到岩石样品的渗透系数和渗透率。

渗透系数是描述岩石渗透性能的一个重要指标，它反映了岩石孔隙结构的连通性和孔隙度。

渗透率则是描述岩石渗透速度的指标，它与渗透系数成正比。

实验分析通过对实验结果的分析，我们可以得出以下结论：1. 渗透系数和渗透率是描述岩石渗透性能的重要指标，可以用于评估地下水资源的分布和利用潜力。

2. 渗透系数和渗透率与岩石孔隙结构有关，孔隙度越大、连通性越好的岩石，其渗透系数和渗透率越高。

3. 温度对岩石渗透性能的影响较小，但在一些特殊情况下，温度的变化可能会导致岩石孔隙结构的改变，从而影响渗透性能。

结论岩石渗透实验是一种重要的地质实验方法，通过模拟岩石中的渗透现象，可以深入了解地下水运动规律和岩石孔隙结构。

通过对实验结果的分析，可以评估地下水资源的分布和利用潜力。

岩石渗透实验在地质工程、水文地质等领域具有广泛的应用前景，对于科学合理利用地下水资源具有重要意义。

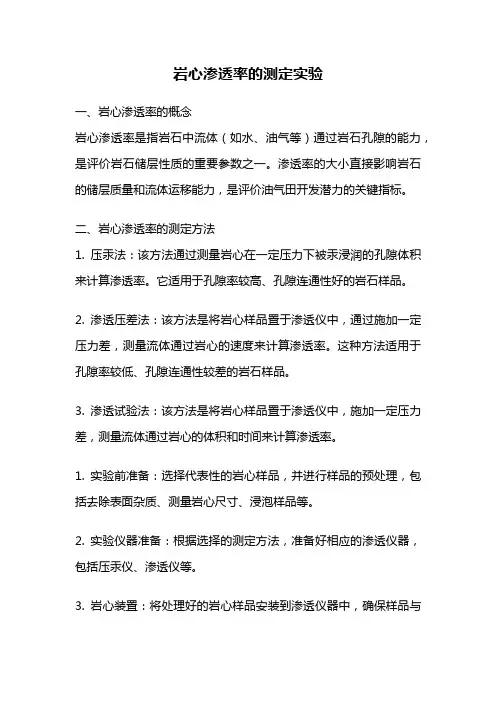

岩心渗透率的测定实验一、岩心渗透率的概念岩心渗透率是指岩石中流体（如水、油气等）通过岩石孔隙的能力，是评价岩石储层性质的重要参数之一。

渗透率的大小直接影响岩石的储层质量和流体运移能力，是评价油气田开发潜力的关键指标。

二、岩心渗透率的测定方法1. 压汞法：该方法通过测量岩心在一定压力下被汞浸润的孔隙体积来计算渗透率。

它适用于孔隙率较高、孔隙连通性好的岩石样品。

2. 渗透压差法：该方法是将岩心样品置于渗透仪中，通过施加一定压力差，测量流体通过岩心的速度来计算渗透率。

这种方法适用于孔隙率较低、孔隙连通性较差的岩石样品。

3. 渗透试验法：该方法是将岩心样品置于渗透仪中，施加一定压力差，测量流体通过岩心的体积和时间来计算渗透率。

1. 实验前准备：选择代表性的岩心样品，并进行样品的预处理，包括去除表面杂质、测量岩心尺寸、浸泡样品等。

2. 实验仪器准备：根据选择的测定方法，准备好相应的渗透仪器，包括压汞仪、渗透仪等。

3. 岩心装置：将处理好的岩心样品安装到渗透仪器中，确保样品与渗透仪器之间无泄漏。

4. 施加压力：根据实验要求，在渗透仪器中施加一定的压力差，使流体开始渗透样品。

5. 测量数据：根据选择的测定方法，记录流体通过样品的体积、时间等数据。

6. 计算渗透率：根据测量的数据，使用相应的计算公式计算岩心的渗透率。

7. 数据分析：根据测定结果，分析岩心的渗透率大小、分布规律等，并结合其他岩心性质进行综合评价。

总结：岩心渗透率的测定是评价岩石储层性质的重要手段之一。

通过选择合适的测定方法和实验步骤，可以准确快速地测定岩心的渗透率。

这对于油气田开发的储层评价和生产调整具有重要意义。

因此，岩心渗透率的测定实验在地质勘探和石油工程领域具有广泛的应用前景。

岩石绝对渗透率实验报告篇一：岩石气体渗透率的测定实验报告中国石油大学（油层物理）实验报告实验日期：成绩：班级：中石化0903 学号：09133206 姓名：冯延苹教师：同组者：实验二岩石气体渗透率的测定一. 实验目的1．巩固渗透率的概念，掌握气测渗透率原理； 2．掌握气体渗透率仪的流程和实验步骤。

二. 实验原理渗透率的大小表示岩石允许流体通过能力的大小。

根据达西公式，气体渗透率的计算公式为：K?2P0Q0?LA(P1?P2)XX?P0(P1?P2)2222?1000令c??33(10?m)) (;Q0?Q0rhwCQ0rhwL,则K? （2-5） XX00A?3210?m;?A—岩样截面积，cm2；式中，K—气体渗透率，L—岩样长度，cm；P1、P2—岩心入口及出口大气压力，0.1Mpa;P0?Q0hw大气压力, 0.1Mpa; ?—气体的粘度,mPa?s33Q—大气压力下的流量，cm/s；0r—孔板流量计常数，cm/s —孔板压差计高度，mm；C—与压力有关的常数。

hw测出C（或P1、P2）、、Q0r及岩样尺寸，即可求出渗透率。

三. 实验设备（a）流程图(b)控制面板图1 GD-1型气体渗透率仪四. 实验步骤1. 测量岩样的长度和直径，将岩样装入岩心夹持器；把换向阀指向“环压”，关闭环压放空阀，打开环压阀，缓慢打开气源阀，使环压表指针到达1.2～1.4MPa；2. 低渗岩心渗透率的测定低渗样品需要较高压力，C值由C表的刻度读取。

（1）关闭汞柱阀及中间水柱阀，打开孔板放空阀；把换向阀转向“供气”，调节减压阀，控制供气压力为0.2～0.3MPa（请勿超过0.3MPa，否则将损坏定值器）；（2）选取数值最小的孔板，插入岩心出口端的胶皮管上，缓慢关闭孔板放空阀；（3）缓慢调节供压阀，建立适当的C值（15～6之间最佳），同时观察孔板压差计上液面，不要使水喷出。

如果在C=30时，孔板水柱高度超过200mm，则换一个较大的孔板，直到孔板水柱在100～200mm之间为止；（4）待孔板压差计液面稳定后，记录孔板水柱高度、值和孔板流量计常数C；（5）调节供压阀，改变岩心两端压差，测量三个不同压差下的渗透率值；（6）调节供压阀，将C表压力降至零；打开孔板放空阀，取下孔板；关闭气源阀，打开环压放空阀，取出岩心。

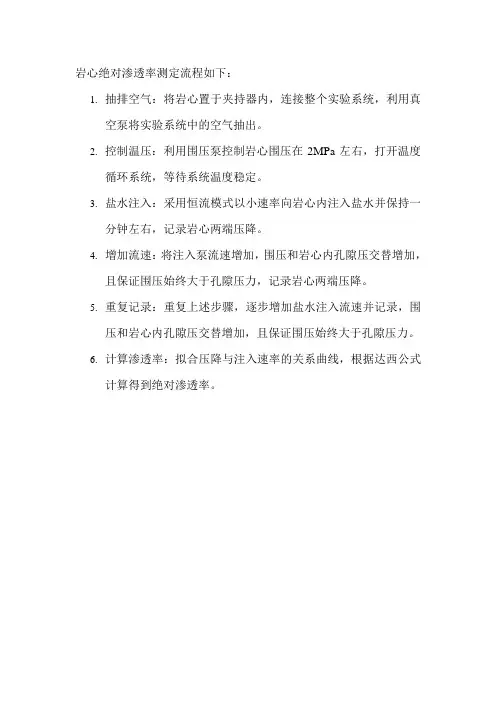

岩心绝对渗透率测定流程如下：
1.抽排空气：将岩心置于夹持器内，连接整个实验系统，利用真
空泵将实验系统中的空气抽出。

2.控制温压：利用围压泵控制岩心围压在2MPa左右，打开温度
循环系统，等待系统温度稳定。

3.盐水注入：采用恒流模式以小速率向岩心内注入盐水并保持一
分钟左右，记录岩心两端压降。

4.增加流速：将注入泵流速增加，围压和岩心内孔隙压交替增加，
且保证围压始终大于孔隙压力，记录岩心两端压降。

5.重复记录：重复上述步骤，逐步增加盐水注入流速并记录，围
压和岩心内孔隙压交替增加，且保证围压始终大于孔隙压力。

6.计算渗透率：拟合压降与注入速率的关系曲线，根据达西公式
计算得到绝对渗透率。

岩石渗透率测定方法岩石渗透率是指岩石内部流体（如水、油气）通过岩石孔隙或缝隙的能力，是评价岩石储层质量的重要指标之一。

下面将介绍常见的岩石渗透率测定方法。

1. 压汞法压汞法是一种常用的岩石渗透率测定方法。

该方法利用汞的表面张力测定孔隙体积和岩石渗透率。

首先将样品置于一个容器中，然后通过双向压力装置使汞进入样品孔隙中，测得样品体积和样品渗透率。

该方法的优点是测量精度高，适用于多种岩石类型。

2. 油水置换法油水置换法是通过测量岩石中水溶液被油置换的速度来确定渗透率。

首先将样品置于一个装有水的容器中，然后在容器的上方加入一层油。

通过渗流计测量岩石中水的置换速度，进而得到渗透率。

这种方法的优点是操作简单，适用于低渗透率的岩石。

3. 封闭式测压法封闭式测压法是利用孔隙压力的变化来确定岩石渗透率的方法。

首先将样品置于一个封闭装置中，然后通过向装置中加压，观测孔隙压力随时间的变化。

利用Darcy定律和经验公式，可以计算出岩石的渗透率。

这种方法需要较长的测试时间，但适用于多种岩石类型。

4. 稳态渗流法稳态渗流法是通过稳态流动的条件来测定岩石渗透率的方法。

首先将样品置于一个测压装置中，施加一定的压力差，然后通过测量单位时间内通过岩石的流体量和有效渗流面积，计算出岩石的渗透率。

这种方法操作简单，适用于高渗透率的岩石。

5. 动态压力法动态压力法是通过测量岩石孔隙中渗透流体的动态压力来确定渗透率的方法。

首先将样品置于一个流动装置中，通过施加一定的流速，测量进口和出口处的压力差。

通过Darcy定律和经验公式，可以计算出岩石的渗透率。

该方法适用于特殊形态的岩石。

除了上述方法外，还有一些辅助方法可用于确定岩石渗透率，如压缩气体法、核磁共振法和CT扫描法等。

这些方法对于不同类型的岩石和不同的实验条件有着不同的适用性。

在实际应用中，通常需要结合多种方法进行岩石渗透率的测定，以得到更准确的结果。

综上所述，岩石渗透率的测定方法有很多种，每种方法都有其优缺点。

页岩孔隙度、渗透率和饱和度测定一、页岩孔隙度页岩孔隙度是指页岩岩石中存在的孔隙空间的比例。

孔隙度的大小直接影响着页岩的储层质量和油气运移能力。

在测定页岩孔隙度时，常用的方法是通过孔隙度测定仪来进行实验。

实验过程中，首先需要获取一定量的岩心样品，并将其放入浸泡石油醚中，以去除样品中的油脂。

然后，将岩心样品放入浸泡石油醚的容器中，通过施加压力的方式，使石油醚进入岩石孔隙中。

最后，根据岩心样品的质量变化和石油醚的用量，计算出页岩孔隙度。

二、渗透率渗透率是指岩石中流体在单位时间内通过单位面积的能力。

渗透率的大小决定了岩石中油气的运移速度。

测定渗透率的方法有很多种，常用的有压汞法和气体渗透法。

压汞法是通过压汞仪来测定岩石的渗透率，具体操作是将样品放入压汞仪中，施加一定的压力，测量汞液的流量和压力变化，然后根据流量和压力的关系计算出渗透率。

气体渗透法是将气体通过岩石样品，测量气体的渗透速度，然后根据渗透速度计算出渗透率。

三、饱和度测定饱和度是指岩石中被流体充满的程度。

饱和度的大小直接影响着岩石中油气的储量和产能。

测定饱和度的方法有浸泡法、孔隙压力法和核磁共振法等。

浸泡法是将岩石样品浸泡在流体中，测量流体的体积和质量变化，然后根据流体的质量和岩石样品的体积计算出饱和度。

孔隙压力法是通过测定岩石孔隙中的压力变化来计算饱和度。

核磁共振法则是利用核磁共振技术，通过测量岩石样品中不同组分的核磁共振信号强度来计算饱和度。

页岩孔隙度、渗透率和饱和度是评价页岩储层质量和油气运移能力的重要参数。

通过合适的测定方法，可以准确地获得这些参数的数值，为页岩油气的开发提供重要的依据。

覆压下岩石孔隙度和渗透率测定方法
岩石孔隙度和渗透率是岩石工程中重要的参数之一，用于描述岩石的储集性能。

以下是常见的岩石孔隙度和渗透率测定方法：
1. 水饱和测定法：该方法通过浸泡岩心样品在水中，测量前后的重量差以及浸入水中的体积差，计算出孔隙度和渗透率。

2. 气体测定法：该方法使用压缩气体（如氮气）对岩心样品施加压力，测量体积变化以及压力变化，计算出孔隙度和渗透率。

3. 汞饱和法：该方法使用汞作为测量介质，将岩心样品浸泡在汞中，根据浸入汞的体积和浸透压计算出孔隙度和渗透率。

4. 核磁共振法：该方法利用核磁共振技术测量岩石样品中的孔隙度和渗透率。

5. 声波测定法：该方法利用声学技术，测量声波在岩石样品中的传播速度和衰减程度来计算孔隙度和渗透率。

以上是一些常见的测定岩石孔隙度和渗透率的方法，不同的方法适用于不同类型的岩石和实验条件。

具体选择哪种方法应根据实际情况和需求来决定。

岩石孔隙度和渗透率的测量流程1.首先，为了测量岩石的孔隙度和渗透率，需要准备岩芯样品和相应的实验设备。

Firstly, to measure the porosity and permeability of the rock, it is necessary to prepare the rock core samples and the corresponding experimental equipment.2.然后，将岩芯样品放入真空烘箱中，以去除其中的水分。

Then, the rock core sample is placed in a vacuum oven to remove the moisture.3.接着，使用气体密度计测量干燥后的岩芯样品的体积。

Next, the volume of the dried rock core sample is measured using a gas pycnometer.4.同时，使用质量秤称量干燥后的岩芯样品的质量。

At the same time, the mass of the dried rock core sample is weighed using a mass balance.5.根据体积和质量的测量结果，可以计算出岩石的孔隙度。

Based on the measurements of volume and mass, theporosity of the rock can be calculated.6.此外，通过使用压汞仪，可以测量岩芯样品的孔隙连通率。

Furthermore, the pore connectivity of the rock core sample can be measured using a mercury intrusion porosimeter.7.最后，通过在实验装置中施加压力，测量岩石的渗透率。

实验三 储层岩石渗透率的测定一、实验目的1．掌握储层岩石渗透率的概念及物理含义。

2．了解岩样渗透率测定的多种方法。

3．掌握液体测定渗透率的测定原理及方法。

二、实验原理岩石绝对渗透率的确定基于达西公式。

即：当流体通过岩样时，其流量与岩石的截面积A、进出口端压差P Δ成正比，与岩样长度L 成反比，与流体粘度μ成反比。

即：LPA KQ μΔ= 由达西公式可知：Q LK A Pμ=Δ （3-1） 式中 K──岩样的绝对渗透率，2m μ； A──岩样的截面积，2cm ； L──岩样的长度，cm ；μ──通过岩样液体的粘度，mPa s ⋅； P Δ──岩样两端的压力差，0.1MPa ；Q ──在压差P Δ下通过岩样的流量，3/cm s 。

若已知实验岩芯的端面面积A、长度L 和液体粘度μ，再测出液体流量Q 和此时岩芯两端的压力差P Δ，便可根据式（3-1）计算出岩石的绝对渗透率K。

三、实验仪器及流程图1．实验仪器液测渗透率实验仪器、量筒、秒表、游标卡尺、烧杯等。

2．实验流程实验流程如图3-1所示。

图3-1 液测渗透率实验装置图四、实验步骤1．用游标卡尺测量岩样的直径D和长度L。

2．将岩样饱和盐水后装入岩芯夹持器。

3．打开手摇泵通向岩芯夹持器环空的开关，加环压。

4．打开平流泵电源，预热五分钟后，设置流量,测定在所设置的流量时岩芯入口端的压力，并用量杯和秒表测其出口端流量；待压力表数据趋于稳定，出口流速稳定时，记录此时的压力和流量。

5．改变流量, 重复步骤4，计算岩石渗透率。

6．实验数据记录完后，卸掉环压，关闭平流泵，取出岩样。

五、注意事项1．在岩样装入夹持器后才能加环压，在取出岩样后，一定不能加环压，否则可能会损坏胶皮套。

2．在设置流速时，应按要求设置，不能太大，否则超出泵的量程会损害泵。

六、实验数据记录及处理将实验记录数据及计算结果填于表3-1中。

表3-1 岩石渗透率测定数据记录表七、思考题1．测定岩样渗透率时环压要用多大合适?2．液体测定岩样渗透率时，有那些因素会影响到测定结果?3. 用液体测定岩样渗透率时，要满足哪些实验条件?。

实验二╲t 岩石渗透率的测定本实验旨在通过不同岩石样品的渗透测试来探究岩石渗透性质的差异和影响因素。

在实验中，我们采用了两种不同的测试方法：一种是静态法，另一种是动态法。

以下是实验步骤和实验结果分析。

实验步骤：1. 实验前准备：在实验开始前，需要准备好所有实验所需设备和材料，包括岩石样品、压力计、封口胶、秤、氢氧化钠溶液、滴管、注射器等。

2. 静态法测试：首先，选取一个圆柱形的岩石样品，并将其两端用封口胶密封。

然后，将样品放入容器中，并注入一定量的氢氧化钠溶液。

随后，将容器盖上，并用压力计测量容器内的压力。

在一定时间内，记录容器内的压力和变化情况。

最后，根据实验结果计算出岩石样品的渗透系数。

3. 动态法测试：先将测量装置的导管接到岩石样品上，然后打开水泵，将冷却水直接喷射到岩石样品表面。

根据进入水的流量和岩石样品的温度变化来测量岩石样品的渗透系数。

实验结果分析：通过实验，我们得出了以下结论：1. 静态法和动态法测试方法各有特点。

静态法测试方法通过记录压力变化情况来计算渗透系数，需要进行一定的前期准备；而动态法测试方法通过测量进入水的流量和岩石样品的温度变化来计算渗透系数，需要更加精确的测量仪器和数据分析方法。

2. 岩石渗透系数的大小受到多种因素的影响。

岩石的孔隙度、孔隙分布、孔隙连通性和孔隙形状等因素都会影响岩石的渗透性质。

此外，周围环境的温度、压力和流体粘度等也会对渗透系数产生影响。

通过本次实验，我们通过静态法和动态法两种测试方法探究了岩石渗透性质的差异以及影响因素。

结果表明，岩石渗透系数的大小受到多种因素的影响，需要进行更加细致的分析和研究。

这对于石油工业等领域来说，有重要的应用价值。
