照度计原理分析

灯具照度测试九宫格测试方法
1．照度的测试原理
照度是受照平面上接受的光通量的面密度。

照度汁是用于测量被照面上的光照度的仪器，是光照度测量中用得最多的仪器之一。

2．照度计的结构原理照度计由光度头（又称受光探头，包括接收器、V（λ）对滤光器、余弦修正器）和读数显示器两部分组成。

测量步骤和方法
在工作房间内，应该在每个工作地点（如书桌、工作台）测量照度，然后加以平均。

对于没有确定工作地点的空房间或非工作房间，如果单用一般照明，通常选 0.8m 高的水平面测量照度。

将测量区域划分成大小相等的方格（或接近方形），测量每个方格中心的照度Ei，其平均照度等于各点照度的平均值，本实验中，可以房间所布置的测点面为指定表面，最小照度可认为所测点中的最小照度值。

测量房间每个方格的边长为lm，大房间可取2 -4 m 。

走道、楼梯等狭长的交通地段沿长度方向中心线布置测点，间距1 -2 m ；测量平面为地平面或地面以上 150mm 水平面。

测点数目越多，得到的平均照度值越精确，不过也要花费更多的时间和精力。

如果Eav的允许测量误差为±10%，可以用根据室形指
数选择最少测点的办法减少工作量，两者的关系列于表1。

若灯具数与表给出的测点数恰好相等，则必须增加测点。

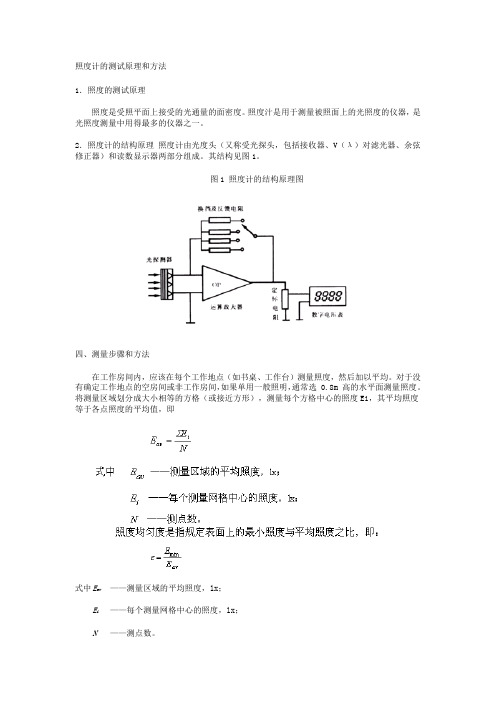

照度计的测试原理和方法1．照度的测试原理照度是受照平面上接受的光通量的面密度。

照度汁是用于测量被照面上的光照度的仪器，是光照度测量中用得最多的仪器之一。

2．照度计的结构原理照度计由光度头（又称受光探头，包括接收器、V（λ）对滤光器、余弦修正器）和读数显示器两部分组成。

其结构见图1。

图1 照度计的结构原理图四、测量步骤和方法在工作房间内，应该在每个工作地点（如书桌、工作台）测量照度，然后加以平均。

对于没有确定工作地点的空房间或非工作房间，如果单用一般照明，通常选 0.8m 高的水平面测量照度。

将测量区域划分成大小相等的方格（或接近方形），测量每个方格中心的照度Ei，其平均照度等于各点照度的平均值，即式中E av ——测量区域的平均照度，lx；E i ——每个测量网格中心的照度，lx；N——测点数。

照度均匀度是指规定表面上的最小照度与平均照度之比，即：式中E min ——指所测表面上的最小照度，lx。

本实验中，可以房间所布置的测点面为指定表面，最小照度可认为所测点中的最小照度值。

测量房间每个方格的边长为lm，大房间可式中E av ——测量区域的平均照度，lx；E i ——每个测量网格中心的照度，lx；N——测点数。

照度均匀度是指规定表面上的最小照度与平均照度之比，即：式中E min ——指所测表面上的最小照度，lx。

本实验中，可以房间所布置的测点面为指定表面，最小照度可认为所测点中的最小照度值。

测量房间每个方格的边长为lm，大房间可取2 -4 m 。

走道、楼梯等狭长的交通地段沿长度方向中心线布置测点，间距1 -2 m ；测量平面为地平面或地面以上 150mm 水平面。

测点数目越多，得到的平均照度值越精确，不过也要花费更多的时间和精力。

如果E av的允许测量误差为±10%，可以用根据室形指数选择最少测点的办法减少工作量，两者的关系列于表1。

若灯具数与表给出的测点数恰好相等，则必须增加测点。

表1 室形指数与测点数的关系式中L、W为房间的长和宽，h r为由灯具至测量平面的高度。

紫外线照度计原理
紫外线照度计是一种测量环境中紫外线辐射强度的仪器。

其工作原理是通过紫外线探测器将紫外线辐射转化为电信号，然后利用电路将电信号转换为相应的数值，从而获得紫外线照度的测量结果。

具体而言，紫外线照度计通常采用光电二极管作为紫外线探测器。

该探测器能够将入射光线中的紫外线能量转换为电流信号。

紫外线照度计还配备了一个光电二极管驱动、放大电路和微处理器。

光电二极管产生的电信号经过驱动、放大等电路的处理后，最终由微处理器进行数字化转换，并通过显示屏显示出紫外线照度的数值。

当紫外线照度计暴露在环境中的紫外线辐射下时，光电二极管会产生相应的电流信号。

传感器将这个电信号转换为电压信号，并经过放大电路放大。

接下来，经过微处理器的模数转换，将电压信号转化为数字信号。

最后，数字信号经过计算和处理，得出环境中的紫外线照度数值，并在显示屏上进行显示。

需要注意的是，不同型号的紫外线照度计在探测器的材料、结构和电路设计等方面可能有所差异，但其基本的工作原理都是利用紫外线探测器将紫外线辐射转换为电信号，并经过电路处理最终得出紫外线照度数值。

辐射照度计原理辐射照度计是一种用于测量辐射照射强度的仪器。

它广泛应用于环境监测、工业安全、医学诊断等领域。

辐射照度计的原理是基于光电效应和能量守恒原理。

辐射照度计主要由以下几个部分组成：光电传感器、光电转换电路、信号处理电路和显示装置。

光电传感器是辐射照度计的核心部件，它能将光能转化为电信号。

光电传感器通常采用硅光电二极管或硒光电池。

当光照射到光电传感器上时，光能会激发光电二极管或硒光电池中的电子，使其获得能量并跃迁到导带中，产生电流。

光照强度越大，光电二极管或硒光电池中的电流就越大。

光电转换电路用于将光电传感器输出的微弱电流信号放大，并转换为标准电压或电流信号。

光电转换电路通常由运放、电阻、电容等元件组成。

运放起到放大信号的作用，使得微弱的光电传感器输出信号能够被进一步处理。

电阻和电容则用于调节放大倍数和滤波。

信号处理电路主要用于对光电传感器输出的电压或电流进行处理，使其能够被显示装置读取。

信号处理电路通常包括滤波电路、放大电路和AD转换电路。

滤波电路用于去除噪声干扰，提高信号质量。

放大电路用于进一步放大信号，使其能够被AD转换电路读取。

AD 转换电路将模拟信号转换为数字信号，以便于数字处理和显示。

显示装置用于显示辐射照度计测量结果。

显示装置通常为液晶屏或LED显示屏。

它能够将数字信号转换为人们可以直观理解的数值，并显示在屏幕上。

辐射照度计的工作原理可以简单描述为：当光照射到光电传感器上时，光电二极管或硒光电池中的电子会被激发，产生电流。

光电传感器输出的微弱电流信号经过光电转换电路放大和处理后，被显示装置显示为照度值。

辐射照度计的工作原理基于光电效应和能量守恒原理，通过测量光能转化为电信号的能量，来确定光照强度。

它可以帮助我们了解辐射照射对人体和环境的影响，提供科学依据，保护人类的健康和安全。

总结起来，辐射照度计利用光电效应和能量守恒原理，通过光电传感器将光能转化为电信号，经过光电转换电路、信号处理电路和显示装置的处理，最终显示出照度值。

照度计原理和使用方法一、照度计原理照度计是一种用于测量光照强度的仪器，其原理基于光电效应。

光电效应是指当光照射到某些物质表面时，光子的能量被物质吸收后释放出来，使物质表面上的电子获得足够的能量跃迁到导带中，从而产生电流。

照度计利用光电效应将光能转换为电信号，并通过测量电信号的强度来确定光照强度。

具体而言，照度计一般采用光敏电阻作为感光元件。

光敏电阻是一种具有光电效应的半导体材料，其电阻值随光照强度的变化而变化。

当光照较强时，光敏电阻的电阻值较低，电流通过的阻力较小，电压较高；而当光照较弱时，光敏电阻的电阻值较高，电流通过的阻力较大，电压较低。

通过测量电压的变化，照度计可以得知光照强度的大小。

二、照度计使用方法1. 准备工作：在使用照度计之前，需要将其放置在待测区域，让其适应环境温度和湿度，以保证测量的准确性。

2. 仪器操作：打开照度计电源，使其处于工作状态。

根据照度计的具体型号，可能需要设置一些参数，如测量范围、单位等。

3. 测量位置选择：选择一个代表性的位置进行测量。

避免测量点受到其他光源的干扰，如窗户、灯光等。

4. 测量时机选择：根据具体需求选择测量时机，例如白天或夜晚、室内或室外等。

5. 测量值记录：记录测量值，包括日期、时间、位置等相关信息，以备后续分析和比较。

6. 测量数据分析：根据测量结果，可以对光照强度进行评估和比较。

例如，可以根据建筑物的设计标准，判断光照是否满足要求；或者对不同时间、地点的测量结果进行对比，找出光照变化的规律性。

三、照度计的应用领域照度计广泛应用于各个领域，以确保光照的合理性和安全性。

以下是几个典型的应用领域：1. 建筑照明设计：在建筑照明设计中，照度计可以帮助设计师确定合适的光照强度，以提供舒适的视觉环境和节能的照明方案。

2. 办公环境评估：照度计可以用于评估办公室、会议室等工作场所的光照强度是否满足人眼的需求，从而提高工作效率和员工的舒适感。

3. 植物生长研究：光照是植物生长的重要因素之一，照度计可以帮助农业科研人员监测和控制植物生长环境的光照强度，以提高产量和质量。

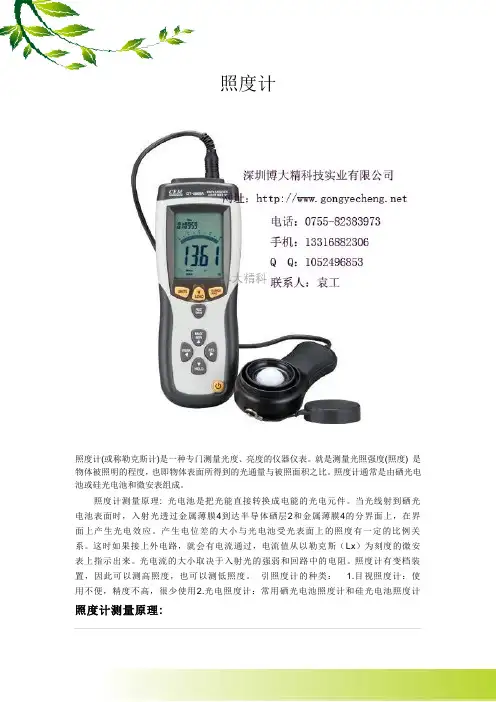

照度计照度计(或称勒克斯计)是一种专门测量光度、亮度的仪器仪表。

就是测量光照强度(照度) 是物体被照明的程度，也即物体表面所得到的光通量与被照面积之比。

照度计通常是由硒光电池或硅光电池和微安表组成。

照度计测量原理: 光电池是把光能直接转换成电能的光电元件。

当光线射到硒光电池表面时，入射光透过金属薄膜4到达半导体硒层2和金属薄膜4的分界面上，在界面上产生光电效应。

产生电位差的大小与光电池受光表面上的照度有一定的比例关系。

这时如果接上外电路，就会有电流通过，电流值从以勒克斯（Lx）为刻度的微安表上指示出来。

光电流的大小取决于入射光的强弱和回路中的电阻。

照度计有变档装置，因此可以测高照度，也可以测低照度。

引照度计的种类： 1.目视照度计：使用不便，精度不高，很少使用2.光电照度计：常用硒光电池照度计和硅光电池照度计照度计测量原理:光电池是把光能直接转换成电能的光电元件。

当光线射到硒光电池表面时，入射光透过金属薄膜4到达半导体硒层2和金属薄膜4的分界面上，在界面上产生光电效应。

产生电位差的大小与光电池受光表面上的照度有一定的比例关系。

这时如果接上外电路，就会有电流通过，电流值从以勒克斯（Lx）为刻度的微安表上指示出来。

光电流的大小取决于入射光的强弱和回路中的电阻。

照度计有变档装置，因此可以测高照度，也可以测低照度。

引照度计的种类：1.目视照度计：使用不便，精度不高，很少使用2.光电照度计：常用硒光电池照度计和硅光电池照度计光电池照度计的组成与使用要求： 1.组成:微安表、换挡旋纽、零点调节、接线柱、光电池、V(λ)修正滤光器等组成。

常用硒(Se)光电池或硅(Si)光电池照度计,又称勒克斯表 2.使用要求：①光电池应用直线性好的硒(Se)光电池或硅(Si）光电池;长时间工作仍能保持良好的稳定性,且灵敏度高;高E时选用高内阻的光电池,其灵敏度低而线性好,受强光照射不易受损②内付有V(λ)修正滤光片,适宜用异色温光源的照度,误差小③光电池前加一块余弦角度补偿器(乳白玻璃或白色塑料)原因是入射角大时,光电池偏离余弦定则④照度计应工作在室温或接近室温下(光电池漂移随温度改变而发生改变）照度计的定标：定标原理：使Ls垂直照射光电池→ E=I/r2，改变r可得不同照度下的光电流值，由E与i的对应关系将电流刻度转换为照度刻度。

一、实验目的1. 了解照度的概念和测量方法。

2. 熟悉照度计的使用方法。

3. 掌握不同光源下照度变化的规律。

二、实验原理照度是指单位面积上接收到的光通量，其单位为勒克斯（lx）。

照度测量是光学实验中的一个基本内容，通过测量不同光源下的照度，可以了解光源的亮度和亮度分布情况。

照度测量实验主要依据以下公式：E = Φ/A其中，E表示照度，Φ表示光通量，A表示面积。

三、实验仪器与材料1. 照度计2. 电源3. 光源（例如：白炽灯、卤素灯、荧光灯等）4. 测量尺5. 实验室台面四、实验步骤1. 准备工作（1）检查照度计是否正常工作，如有异常，及时更换或修理。

（2）准备实验所需的光源、电源、测量尺等仪器。

2. 实验测量（1）将照度计置于实验台面上，调整其位置，使其与光源垂直。

（2）打开电源，将光源置于照度计前方，保持光源与照度计的距离不变。

（3）记录不同光源下的照度值。

（4）重复步骤（2）和（3），测量不同位置和不同距离下的照度值。

（5）记录实验数据。

3. 数据处理（1）整理实验数据，包括光源类型、位置、距离、照度值等。

（2）根据实验数据，绘制照度分布图。

（3）分析不同光源下照度变化的规律。

五、实验结果与分析1. 实验数据（1）白炽灯：距离1m，照度300lx；距离2m，照度150lx。

（2）卤素灯：距离1m，照度500lx；距离2m，照度250lx。

（3）荧光灯：距离1m，照度400lx；距离2m，照度200lx。

2. 实验结果分析（1）从实验数据可以看出，不同光源在相同距离下的照度值不同，白炽灯的照度最低，卤素灯的照度最高。

（2）随着距离的增加，照度值逐渐减小，距离越远，照度值越小。

（3）实验结果表明，光源类型、距离和位置都会对照度产生影响。

六、实验结论1. 照度测量是光学实验中的一个基本内容，通过实验，我们了解了照度的概念和测量方法。

2. 不同光源在相同距离下的照度值不同，卤素灯的照度最高，白炽灯的照度最低。

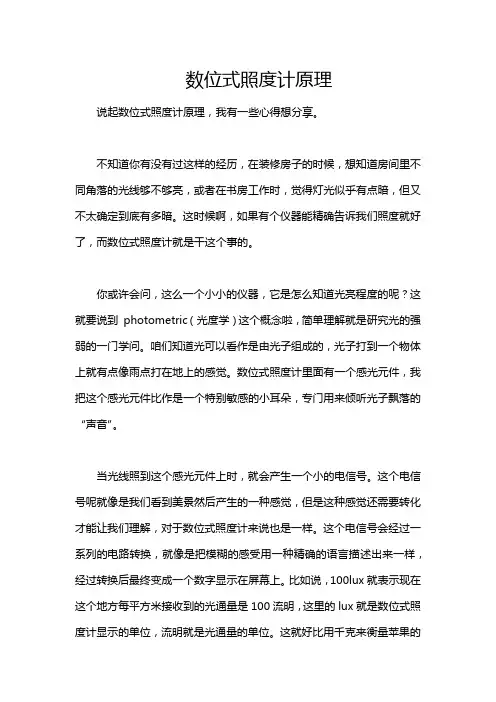

数位式照度计原理说起数位式照度计原理，我有一些心得想分享。

不知道你有没有过这样的经历，在装修房子的时候，想知道房间里不同角落的光线够不够亮，或者在书房工作时，觉得灯光似乎有点暗，但又不太确定到底有多暗。

这时候啊，如果有个仪器能精确告诉我们照度就好了，而数位式照度计就是干这个事的。

你或许会问，这么一个小小的仪器，它是怎么知道光亮程度的呢？这就要说到photometric（光度学）这个概念啦，简单理解就是研究光的强弱的一门学问。

咱们知道光可以看作是由光子组成的，光子打到一个物体上就有点像雨点打在地上的感觉。

数位式照度计里面有一个感光元件，我把这个感光元件比作是一个特别敏感的小耳朵，专门用来倾听光子飘落的“声音”。

当光线照到这个感光元件上时，就会产生一个小的电信号。

这个电信号呢就像是我们看到美景然后产生的一种感觉，但是这种感觉还需要转化才能让我们理解，对于数位式照度计来说也是一样。

这个电信号会经过一系列的电路转换，就像是把模糊的感受用一种精确的语言描述出来一样，经过转换后最终变成一个数字显示在屏幕上。

比如说，100lux就表示现在这个地方每平方米接收到的光通量是100流明，这里的lux就是数位式照度计显示的单位，流明就是光通量的单位。

这就好比用千克来衡量苹果的重量一样，很直观。

实际应用可广泛了。

比如说，在农业温室里，种植者就能用数位式照度计来看看植物有没有得到足够的光照；摄影师也可以依靠它来确定拍摄场景的光照情况；图书馆、博物馆也需要用它来确保合适的照明，保护书籍或者文物。

不过老实说，我一开始也不明白为什么这个数位式上会显示出准确的数值，这个电路转换对我来说就像一个小黑箱一样神秘。

我后来慢慢看书学习才知道，电路里有放大器把微小的电信号放大，还有微处理器进行复杂的计算等操作。

这里还有个要注意的地方哦，不同的数位式照度计可能精度不同，就像不同的秤称出来的重量可能会有细微差别一样。

但是好的数位式照度计就像高品质的量具，可以给我们一个更可靠的数据。

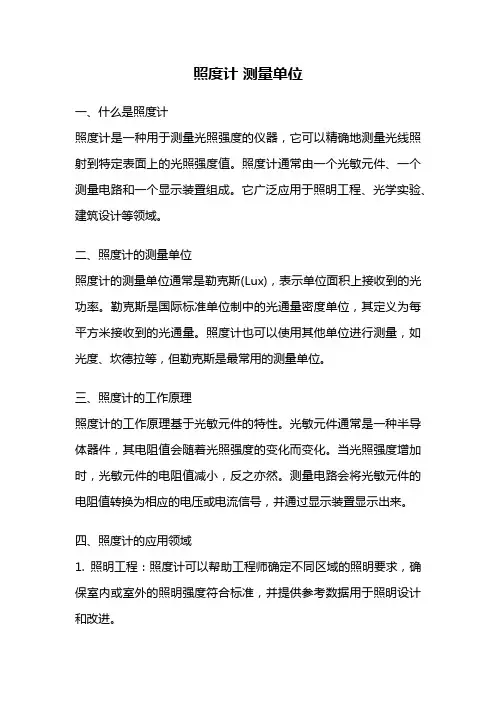

照度计测量单位一、什么是照度计照度计是一种用于测量光照强度的仪器，它可以精确地测量光线照射到特定表面上的光照强度值。

照度计通常由一个光敏元件、一个测量电路和一个显示装置组成。

它广泛应用于照明工程、光学实验、建筑设计等领域。

二、照度计的测量单位照度计的测量单位通常是勒克斯(Lux)，表示单位面积上接收到的光功率。

勒克斯是国际标准单位制中的光通量密度单位，其定义为每平方米接收到的光通量。

照度计也可以使用其他单位进行测量，如光度、坎德拉等，但勒克斯是最常用的测量单位。

三、照度计的工作原理照度计的工作原理基于光敏元件的特性。

光敏元件通常是一种半导体器件，其电阻值会随着光照强度的变化而变化。

当光照强度增加时，光敏元件的电阻值减小，反之亦然。

测量电路会将光敏元件的电阻值转换为相应的电压或电流信号，并通过显示装置显示出来。

四、照度计的应用领域1. 照明工程：照度计可以帮助工程师确定不同区域的照明要求，确保室内或室外的照明强度符合标准，并提供参考数据用于照明设计和改进。

2. 光学实验：照度计可以用于测量光源的亮度、光束的照射强度等参数，以帮助研究人员进行光学实验和研究。

3. 建筑设计：照度计可以用于评估建筑内部和外部的自然光照强度，帮助设计师确定建筑中不同区域的照明需求，提高建筑的采光效果。

4. 植物生长：照度计可以用于测量植物所需的光照强度，判断植物生长环境是否适宜，以便科学调控光照条件，提高植物的生长质量和产量。

五、如何正确使用照度计1. 在使用照度计之前，应先了解被测物体的表面积、测量距离和光源类型等参数，以便选择合适的照度计。

2. 将照度计放置在待测区域的中心位置，并保持水平，避免遮挡和干扰。

3. 照度计的测量结果会受到环境因素的影响，如光源的高度、颜色温度、反射率等，应尽量控制这些因素的变化，以提高测量的准确性。

4. 在测量过程中，应注意避免手部或其他物体遮挡光线，以免影响测量结果。

5. 不同照度计的灵敏度和测量范围可能有所不同，使用时应参考使用手册，选择合适的测量范围和灵敏度。
