1. 目的2. 实用范围3. 术语\定义\名词解释4 螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5. 常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计（1）自攻牙型螺丝柱（2）嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计（1）钣金件翻边攻牙（2）钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计（2）压铸件的机牙螺丝柱设计7. 螺丝柱的配合设计原则螺丝的种类：自攻螺丝的螺纹分为粗牙和细牙，一般称为typeA和typeAB，绝大多数都用AB牙。
自攻螺丝不需要与内螺纹配合，只需有预制孔，攻入时自动产生配合螺纹，多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙，需与相应标准的内螺纹配合缩紧，一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准，公制标准和美制标准螺纹角为60度，英制为55度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹１、大径d(D) 螺纹的最大直径，即外螺纹的牙顶（或内螺纹的牙底），相重合的假想的圆柱面的直径，也叫螺纹的公称直径。
２、小径d1（D1）螺纹的最小直径，即与外螺纹牙底（或内螺纹牙顶）相重合的假想圆柱面的直径３、中径d2（D2）一个假想圆柱面的直径，其母线通过牙型上牙厚和牙间宽相等圆柱面的直径４、螺距P 相邻两牙在中径上的对应两点间轴向距离。
５、导程S 同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
６、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
７、牙型角α轴向剖面内螺纹牙型两侧面的夹角。
８、牙型斜角β轴向剖面内螺纹牙型一侧边与螺纹轴线的垂线间的夹角。
螺丝头的形状螺丝头的槽型常见螺丝材质a. 低碳钢b. SS-304c. SS-302d. 铝合金 5052d. 黄铜e. 青铜f. 锑铜其中低碳钢用的最为广泛，价格便宜，强度较好，能适应于一般电子产品的要求。
bs2470螺栓标准一、前言本标准旨在为螺栓的设计、生产和使用提供一套详细和规范的标准，以确保螺栓的性能符合相关要求。
本标准由英国标准协会（BSI）制定，适用于各种工业和建筑用途的螺栓。
二、范围本标准适用于以下类型的螺栓：钢制、有色金属制、不锈钢制、塑料制等，包括固定连接螺栓、活动连接螺栓、螺钉、螺柱和螺母等。
三、术语和定义列出bs2470标准中涉及到的术语和定义。
四、材料要求1.螺栓材料应符合相关国家和地方标准的规定，并经过适当的材料测试和认证。
2.不锈钢螺栓应符合BSEN10126-2标准的规定，具有良好的耐腐蚀性能。
3.铝青铜、锡青铜等有色金属材料制成的螺栓应具有适当的强度和耐腐蚀性能。
五、尺寸要求1.螺栓的直径、长度、螺纹精度等应符合相关国家和地方标准的规定。
2.螺栓头部和螺母的尺寸和形状应符合设计要求，易于安装和拆卸。
3.对于活动连接螺栓，应有适当的螺纹长度和锁紧设计。
六、生产要求1.螺栓应按照相关生产工艺规程进行生产，确保质量一致性。
2.生产过程中应进行适当的检验和测试，确保产品质量符合标准要求。
3.螺栓应按照规定进行包装和储存，防止锈蚀和损坏。
七、安装和拆卸要求1.安装螺栓时应使用适当的工具，按照规定的操作步骤进行。
2.拆卸螺栓时应使用适当的工具，避免损坏螺纹和连接件。
3.对于特殊要求的螺栓，应有相应的安装和拆卸指南。
八、检验和测试1.原材料检验：对进厂的原材料进行检验和测试，确保其质量和符合要求。
2.成品检验：对生产出来的螺栓进行检验和测试，确保其性能符合标准要求。
3.可靠性测试：对螺栓进行一系列的可靠性测试，包括拉伸、压缩、扭矩等，以验证其性能和寿命。
九、记录和文件管理1.检验和测试记录：对各种检验和测试结果进行分类、整理和归档，确保记录的完整性和可追溯性。
2.文件管理：制定相应的文件管理制度，对文件进行分类、编号、存档等管理。
十、持续改进和风险管理1.持续改进：根据实际生产情况，不断优化生产工艺、流程和管理体系，提高产品质量和市场竞争力。

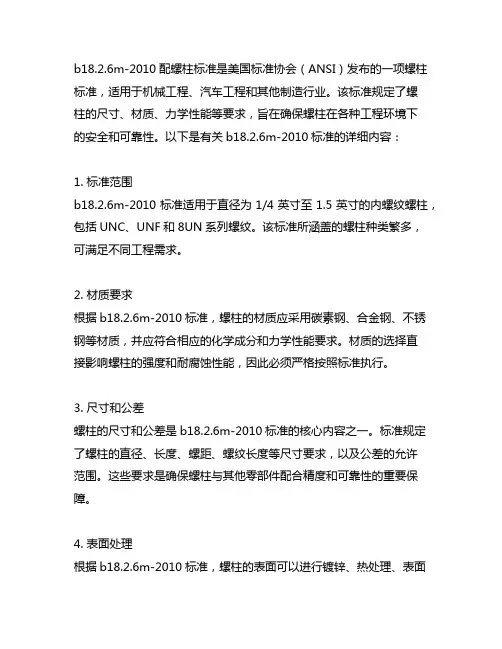

b18.2.6m-2010配螺柱标准是美国标准协会（ANSI）发布的一项螺柱标准，适用于机械工程、汽车工程和其他制造行业。
该标准规定了螺柱的尺寸、材质、力学性能等要求，旨在确保螺柱在各种工程环境下的安全和可靠性。
以下是有关b18.2.6m-2010标准的详细内容：1. 标准范围b18.2.6m-2010标准适用于直径为1/4英寸至1.5英寸的内螺纹螺柱，包括UNC、UNF和8UN系列螺纹。
该标准所涵盖的螺柱种类繁多，可满足不同工程需求。
2. 材质要求根据b18.2.6m-2010标准，螺柱的材质应采用碳素钢、合金钢、不锈钢等材质，并应符合相应的化学成分和力学性能要求。
材质的选择直接影响螺柱的强度和耐腐蚀性能，因此必须严格按照标准执行。
3. 尺寸和公差螺柱的尺寸和公差是b18.2.6m-2010标准的核心内容之一。
标准规定了螺柱的直径、长度、螺距、螺纹长度等尺寸要求，以及公差的允许范围。
这些要求是确保螺柱与其他零部件配合精度和可靠性的重要保障。
4. 表面处理根据b18.2.6m-2010标准，螺柱的表面可以进行镀锌、热处理、表面喷镀等不同的表面处理工艺，以增加螺柱的耐腐蚀性能和外观质量。
标准也规定了不同表面处理方式的技术要求和质量检验标准。
5. 安装和使用螺柱的安装和使用是b18.2.6m-2010标准的重要内容之一。
标准对于螺柱的安装力矩、紧固方式、使用环境等方面给出了详细的规定和建议，以确保螺柱在实际工程中能够发挥预期的功能和性能。
b18.2.6m-2010标准作为螺柱制造和应用的行业规范，对于提高螺柱质量、促进工程安全具有重要意义。
企业和工程技术人员应严格遵循该标准的要求，确保螺柱的生产和使用符合国际标准，为工程质量和安全提供可靠保障。
b18.2.6m-2010标准作为螺柱领域的权威规范，对于制造业和工程领域具有重要的指导意义。
在实际生产和工程应用中，严格执行该标准可以提高螺柱的质量和可靠性，减少事故风险，保障工程的安全和可持续发展。

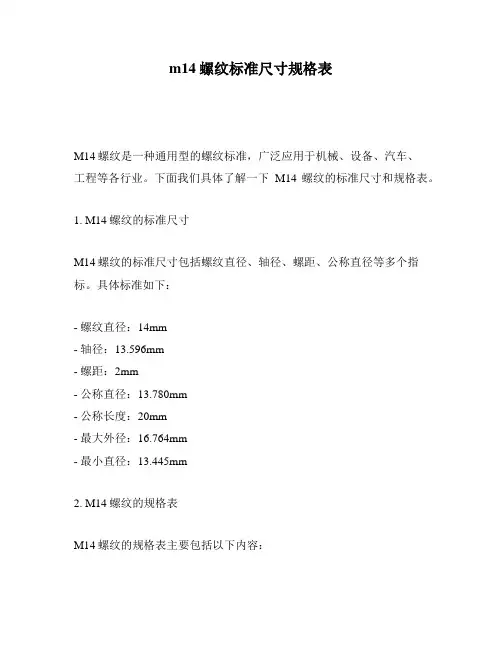

m14螺纹标准尺寸规格表M14螺纹是一种通用型的螺纹标准，广泛应用于机械、设备、汽车、工程等各行业。
下面我们具体了解一下M14螺纹的标准尺寸和规格表。
1. M14螺纹的标准尺寸M14螺纹的标准尺寸包括螺纹直径、轴径、螺距、公称直径等多个指标。
具体标准如下：- 螺纹直径：14mm- 轴径：13.596mm- 螺距：2mm- 公称直径：13.780mm- 公称长度：20mm- 最大外径：16.764mm- 最小直径：13.445mm2. M14螺纹的规格表M14螺纹的规格表主要包括以下内容：2.1 螺帽M14螺纹的螺帽是一种用途广泛的螺纹连接元件，可配合M14螺纹的螺栓和螺柱使用。
其主要规格如下：- M14螺纹螺帽标准主题高度：10mm- M14螺纹螺帽标准尺寸：20mm×14mm- M14螺纹螺帽标准材质：碳钢、不锈钢、合金钢、黄铜等。
2.2 螺栓M14螺纹的螺栓是一种常用的机械连接元件，通常作为机械设备的固定件或连接件使用。
其主要规格如下：- M14螺纹螺栓标准长度：20mm- M14螺纹螺栓标准尺寸：14mm×20mm- M14螺纹螺栓标准材质：碳钢、不锈钢、合金钢等。
2.3 螺柱M14螺纹的螺柱是一种广泛应用的固定元件，可作为机械设备的支撑件和固定件使用。
其主要规格如下：- M14螺纹螺柱标准长度：20mm- M14螺纹螺柱标准尺寸：14mm×20mm- M14螺纹螺柱标准材质：碳钢、不锈钢、合金钢等。
2.4 螺母M14螺纹的螺母是一种常用的紧固元件，主要用于连接螺纹轴上的另一紧固元件。
其主要规格如下：- M14螺纹螺母标准厚度：9mm- M14螺纹螺母标准尺寸：14mm×9mm- M14螺纹螺母标准材质：碳钢、不锈钢、合金钢、黄铜等。
以上是M14螺纹的标准尺寸和规格表详细介绍。
在实际使用中，我们应根据不同工作场合的需要，选择不同材质、型号、尺寸的M14螺纹连接元件，以保证连接的质量和可靠性。

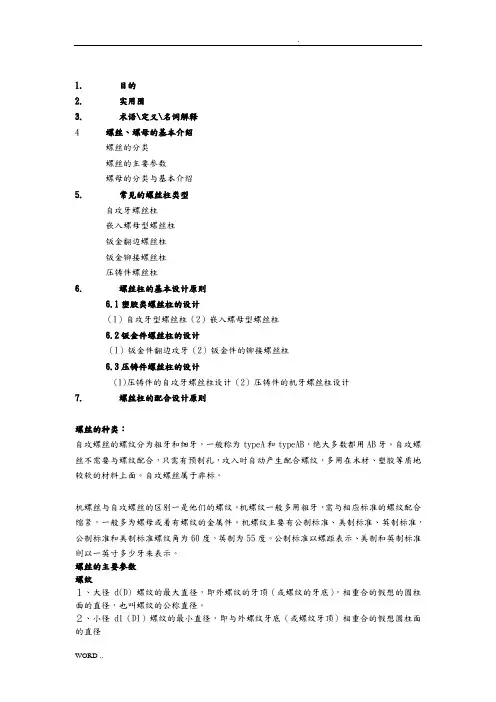

螺柱通用设计规范————————————————————————————————作者：————————————————————————————————日期：ﻩ1. 目的2. 实用范围3.术语\定义＼名词解释４螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍５.常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计(1）自攻牙型螺丝柱（2)嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计(1)钣金件翻边攻牙(2)钣金件的铆接螺丝柱6．３压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计(２）压铸件的机牙螺丝柱设计ﻫ７. 螺丝柱的配合设计原则螺丝的种类:自攻螺丝的螺纹分为粗牙和细牙，一般称为typｅA和tyｐeAB，绝大多数都用AB牙。
自攻螺丝不需要与内螺纹配合,只需有预制孔,攻入时自动产生配合螺纹,多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙,需与相应标准的内螺纹配合缩紧，一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准,公制标准和美制标准螺纹角为6０度，英制为５5度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹１、大径d(Ｄ)螺纹的最大直径，即外螺纹的牙顶(或内螺纹的牙底）,相重合的假想的圆柱面的直径，也叫螺纹的公称直径。
２、小径d１（Ｄ1)螺纹的最小直径，即与外螺纹牙底（或内螺纹牙顶)相重合的假想圆柱面的直径３、中径d2（D2）一个假想圆柱面的直径，其母线通过牙型上牙厚和牙间宽相等圆柱面的直径４、螺距P 相邻两牙在中径上的对应两点间轴向距离。
５、导程Ｓ同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
６、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
７、牙型角α轴向剖面内螺纹牙型两侧面的夹角。

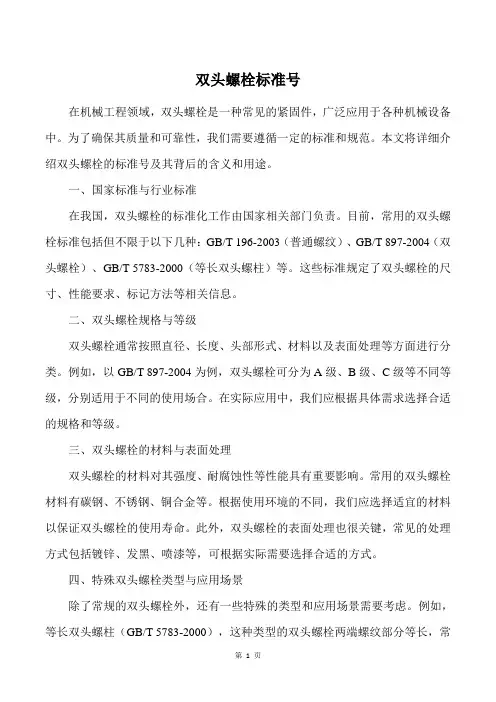

双头螺栓标准号在机械工程领域，双头螺栓是一种常见的紧固件，广泛应用于各种机械设备中。
为了确保其质量和可靠性，我们需要遵循一定的标准和规范。
本文将详细介绍双头螺栓的标准号及其背后的含义和用途。
一、国家标准与行业标准在我国，双头螺栓的标准化工作由国家相关部门负责。
目前，常用的双头螺栓标准包括但不限于以下几种：GB/T 196-2003（普通螺纹）、GB/T 897-2004（双头螺栓）、GB/T 5783-2000（等长双头螺柱）等。
这些标准规定了双头螺栓的尺寸、性能要求、标记方法等相关信息。
二、双头螺栓规格与等级双头螺栓通常按照直径、长度、头部形式、材料以及表面处理等方面进行分类。
例如，以GB/T 897-2004为例，双头螺栓可分为A级、B级、C级等不同等级，分别适用于不同的使用场合。
在实际应用中，我们应根据具体需求选择合适的规格和等级。
三、双头螺栓的材料与表面处理双头螺栓的材料对其强度、耐腐蚀性等性能具有重要影响。
常用的双头螺栓材料有碳钢、不锈钢、铜合金等。
根据使用环境的不同，我们应选择适宜的材料以保证双头螺栓的使用寿命。
此外，双头螺栓的表面处理也很关键，常见的处理方式包括镀锌、发黑、喷漆等，可根据实际需要选择合适的方式。
四、特殊双头螺栓类型与应用场景除了常规的双头螺栓外，还有一些特殊的类型和应用场景需要考虑。
例如，等长双头螺柱（GB/T 5783-2000），这种类型的双头螺栓两端螺纹部分等长，常用于支撑固定场合；还有地脚螺丝（专用埋头螺丝），主要用于机器底座等的固定。
了解这些特殊类型及应用场景有助于我们更合理地选配双头螺栓。
五、双头螺栓的标记与使用注意事项1. 双头螺栓通常采用标准件标记方法进行标识，包括零件名称、规格、等级、材料等信息。
在实际应用中，应确保标记清晰、准确，以便于识别和选配。
2. 使用双头螺栓时，需要注意螺母的旋入方向。
通常情况下，等长双头螺柱其两端螺母的旋入方向是一致的，而一头大一头小的双头螺栓则需要根据实际情况判断旋入方向。
ICS21.060.10 2003年2月VDI 2230 第一部分高强度螺栓连接的系统计算单个圆柱螺栓连接内容页指南的基本注解 VDI 2230第1部分新版本2003年. . . . . . .………………………………….………… . . . . . . . 31 有效范围. . . . . . . . . . …………………………………………………………………………….………. . . . . . 32 技术准则 VDI 2230第1部分，1986年7月版与2001年10月修订版的差异.... . (3)3 载荷和变形条件 (4)3.1 可用的计算方法概述 (4)3.2 单个螺栓连接计算，力和变形分析................... . (5)3.2.1 同轴紧固单螺栓连接 (8)3.2.2 偏心紧固单螺栓连接 (8)3.2.3 单边开放的连接 (10)3.2.4 横向力的影响. . . . . …………………………….…….…….……………………………...……………… . 104 计算步骤................................................................... (10)4.1 概述. . . . . . . . . ………………………………….………….…………………………………………. . . . . . . 104.2 说明. . . . . ………………………………….…………………. ………………………………... . . . . . . . . . . 115 数值计算……………………………… . . . . . . …….…….……. ………………………….………………. . . . . 195.1 连接的回弹. . . . ……………………………………….……. ……………………………………………... . 195.1.1 螺栓的回弹. . . . . . . . . (19)5.1.1.1 轴向回弹. . . ………………………………………….………………………….…………………. . . . . 205.1.1.2 弯曲回弹. . . . . (21)5.1.2 重叠被连接件的回弹 (21)5.1.2.1 同轴紧固单螺栓连接的回弹........................................... (23)5.1.2.2 偏心紧固单螺栓连接的回弹............................................ .. (26)5.1.2.3 偏心作用的轴向工作载荷的回弹 (31)5.2 载荷系数. . . . . . . . . . . . . ……………………………………………………………………………………. . 325.2.1 轴向作用的工作载荷的作用线-距离a…………………...…………………………………………. . . . .325.2.2 载荷系数. . . . ……………………………………………..……………………………………………… . . 325.2.2.1 基本原理. . . . . . . (33)5.2.2.2 确定载荷系数n的步骤.................................................... . (34)5.3 载荷系数和附加螺栓载荷 (38)5.3.1 载荷系数和附加螺栓载荷的上限.......... . (38)5.3.1.1同轴负载. . . . ………………………...…………………………………………………………………. . 405.3.1.2偏心负载. . . . . . (40)5.3.1.3 特殊情况下的外部弯曲力矩 (41)5.3.2 偏心载荷情况下上限的关系式 (41)5.3.3 开式连接的关系式 (44)5.4 预加载荷. . . . . . . . . ………………… ……. . . …………………………………………………………… . 475.4.1 最小夹紧力 (47)5.4.2 预紧力的变化. . .... . . . . . . . . (47)5.4.2.1 由于压陷和松弛产生的预紧力变化 (47)5.4.2.2 温度对预紧力的影响 (49)5.4.3 装配预紧力和拧紧力矩 (50)5.4.3.1 力矩控制拧紧 (52)5.4.3.2 转角控制拧紧 (53)5.4.3.3 屈服控制拧紧 (54)5.4.3.4 拧紧方法的比较 (54)5.4.3.5 最小装配预紧力 (54)5.5 应力和应变的计算 (55)5.5.1 装配应力. . . . . .................................................................................................. . . . . . . 55 5.5.2 工作应力. . . . . . . . ................................................................................................ . . . . 58 5.5.3 交变应力.................................................................................................. . . . . . . . . . . 59 5.5.4 螺栓头和螺母支承面的表面压力 (63)5.5.5 啮合长度. . . . . . . (64)5.5.6 剪切应力. . . . . . ……………………….………………………………………………………… . . . . . . 67 5.5.6.1 概述. . . . . . . . . . ……………………….………………………………………………………………. . 67 5.5.6.2 载荷分布. . . . ………………………….……………………………………………………………. . . 67 5.5.6.3 静载荷. . . . . ………………………………….……………………………………………………. . . . 685.5.6.4 动载荷………………………………………….……………………………………………... . . . . . . . 696 提高螺栓连接工作可靠性的设计. . . . . …………...….……………………………………………………. . 70 6.1 螺栓连接耐久性. . . . . . ………………………………………………………………………………….. . . 706.2 螺栓连接的松脱. . ………………………………………………………………………………….. . . . . . 717 标记符号及其内容………………………………….……………………………………………... . . . . . . . . . . 71 参考文献. . . . …………………………………….………………………………………... . . . . . . . . . . . . . . . 81 附件A 计算用表. . . . ……………………………...………………………………………………….... . . . . . . 84 附件B 计算例题. . …………………………………………………………………………………... . . . . … . . 98 附件C 载荷系数计算. . ………………………..……..……………………………………………….. . . . . . . . 138指南的基本注解2003年新版本，VDI 2230第一部分本指南已经用于实践超过25年，被广泛承认和经常参考，现在德国及其它地方被当作是标准工作用于计算螺栓连接。
1. 目的2. 实用围3. 术语\定义\名词解释4 螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5. 常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计（1）自攻牙型螺丝柱（2）嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计（1）钣金件翻边攻牙（2）钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计（2）压铸件的机牙螺丝柱设计7. 螺丝柱的配合设计原则螺丝的种类：自攻螺丝的螺纹分为粗牙和细牙，一般称为typeA和typeAB，绝大多数都用AB牙。
自攻螺丝不需要与螺纹配合，只需有预制孔，攻入时自动产生配合螺纹，多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙，需与相应标准的螺纹配合缩紧，一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准，公制标准和美制标准螺纹角为60度，英制为55度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹１、大径d(D) 螺纹的最大直径，即外螺纹的牙顶（或螺纹的牙底），相重合的假想的圆柱面的直径，也叫螺纹的公称直径。
２、小径d1（D1）螺纹的最小直径，即与外螺纹牙底（或螺纹牙顶）相重合的假想圆柱面的直径３、中径d2（D2）一个假想圆柱面的直径，其母线通过牙型上牙厚和牙间宽相等圆柱面的直径４、螺距P 相邻两牙在中径上的对应两点间轴向距离。
５、导程S 同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
６、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
７、牙型角α轴向剖面螺纹牙型两侧面的夹角。
８、牙型斜角β轴向剖面螺纹牙型一侧边与螺纹轴线的垂线间的夹角。
螺丝头的形状螺丝头的槽型常见螺丝材质a. 低碳钢b. SS-304c. SS-302d. 铝合金 5052d. 黄铜e. 青铜f. 锑铜其中低碳钢用的最为广泛，价格便宜，强度较好，能适应于一般电子产品的要求。

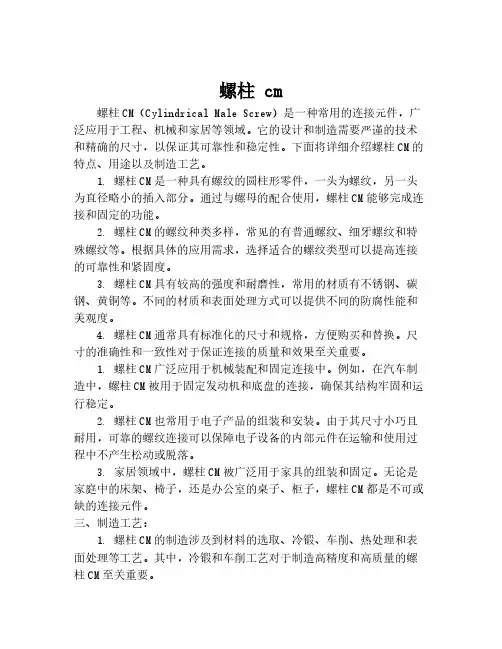

螺柱 cm螺柱CM（Cylindrical Male Screw）是一种常用的连接元件，广泛应用于工程、机械和家居等领域。
它的设计和制造需要严谨的技术和精确的尺寸，以保证其可靠性和稳定性。
下面将详细介绍螺柱CM的特点、用途以及制造工艺。
1. 螺柱CM是一种具有螺纹的圆柱形零件，一头为螺纹，另一头为直径略小的插入部分。
通过与螺母的配合使用，螺柱CM能够完成连接和固定的功能。
2. 螺柱CM的螺纹种类多样，常见的有普通螺纹、细牙螺纹和特殊螺纹等。
根据具体的应用需求，选择适合的螺纹类型可以提高连接的可靠性和紧固度。
3. 螺柱CM具有较高的强度和耐磨性，常用的材质有不锈钢、碳钢、黄铜等。
不同的材质和表面处理方式可以提供不同的防腐性能和美观度。
4. 螺柱CM通常具有标准化的尺寸和规格，方便购买和替换。
尺寸的准确性和一致性对于保证连接的质量和效果至关重要。
1. 螺柱CM广泛应用于机械装配和固定连接中。
例如，在汽车制造中，螺柱CM被用于固定发动机和底盘的连接，确保其结构牢固和运行稳定。
2. 螺柱CM也常用于电子产品的组装和安装。
由于其尺寸小巧且耐用，可靠的螺纹连接可以保障电子设备的内部元件在运输和使用过程中不产生松动或脱落。
3. 家居领域中，螺柱CM被广泛用于家具的组装和固定。
无论是家庭中的床架、椅子，还是办公室的桌子、柜子，螺柱CM都是不可或缺的连接元件。
三、制造工艺：1. 螺柱CM的制造涉及到材料的选取、冷锻、车削、热处理和表面处理等工艺。
其中，冷锻和车削工艺对于制造高精度和高质量的螺柱CM至关重要。
2. 制造螺柱CM时，需要根据设计要求选择合适的材料，并进行材料试验以保证其力学性能和耐用性。
同时，根据实际需求确定螺柱CM的尺寸和螺纹参数。
3. 冷锻工艺是将选取的材料进行加热后快速冷却，使其获得较高的强度和耐磨性。
然后，通过车削工艺将圆柱形材料加工成具有螺纹的螺柱形状。
4. 接下来对制造好的螺柱CM进行热处理，以提高其强度和硬度，并消除内部应力。
1. 目的2. 实用围3. 术语\定义\名词解释4 螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5. 常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计（1）自攻牙型螺丝柱（2）嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计（1）钣金件翻边攻牙（2）钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计（2）压铸件的机牙螺丝柱设计7. 螺丝柱的配合设计原则螺丝的种类：自攻螺丝的螺纹分为粗牙和细牙，一般称为typeA和typeAB，绝大多数都用AB牙。
自攻螺丝不需要与螺纹配合，只需有预制孔，攻入时自动产生配合螺纹，多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙，需与相应标准的螺纹配合缩紧，一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准，公制标准和美制标准螺纹角为60度，英制为55度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹１、大径d(D) 螺纹的最大直径，即外螺纹的牙顶（或螺纹的牙底），相重合的假想的圆柱面的直径，也叫螺纹的公称直径。
２、小径d1（D1）螺纹的最小直径，即与外螺纹牙底（或螺纹牙顶）相重合的假想圆柱面的直径３、中径d2（D2）一个假想圆柱面的直径，其母线通过牙型上牙厚和牙间宽相等圆柱面的直径４、螺距P 相邻两牙在中径上的对应两点间轴向距离。
５、导程S 同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
６、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
７、牙型角α轴向剖面螺纹牙型两侧面的夹角。
８、牙型斜角β轴向剖面螺纹牙型一侧边与螺纹轴线的垂线间的夹角。
螺丝头的形状螺丝头的槽型常见螺丝材质a. 低碳钢b. SS-304c. SS-302d. 铝合金 5052d. 黄铜e. 青铜f. 锑铜其中低碳钢用的最为广泛，价格便宜，强度较好，能适应于一般电子产品的要求。
当然有时为了需要更高的机械强度时，就可以考虑用不锈钢SS304,它的缺点是价格较高。
HYT案例：螺丝的表面处理a. 镀锌b. 镀镍c. 镀锡d. 镀锌绿膜处理.e. 镀五彩f. 抗氧化处理.HYT案例:螺母的种类螺母是将两个部件紧密连接起来的零件,通过侧的螺纹,跟同等规格的螺丝、螺栓连接在一起。
螺母和螺丝、螺栓的连接属于可拆卸连接，当把螺母从螺丝、螺栓上旋下后，两个被连接的部件可分离。
1碳钢或不锈钢系列：自锁螺母防松螺母锁紧螺母四爪螺母旋入螺母保险螺母细杆螺钉连接螺母自锁六角盖形螺母专用地脚螺钉用螺母六角冕形薄螺母吊环螺母细牙全金属六角法兰面锁紧螺母全金属六角法兰面锁紧螺母细牙非金属嵌件六角法兰面锁紧螺母细牙六角法兰面螺母焊接方螺母焊接六角螺母扣紧螺母嵌装圆螺母带槽圆螺母侧面带孔圆螺母端面带孔圆螺母小圆螺母圆螺母环形螺母蝶形螺母2铜材和无铅铜系列：铜螺母镶嵌铜螺母滚花铜螺母嵌装铜螺母注塑铜螺母等3合金螺母系列：锌铜合金螺母等六角螺母六角螺母与螺栓、螺钉配合使用，外形呈正六边形，应用广泛，主要分为六角螺母和外六角螺母。
`嵌入螺母采用各种压花线材生产（一般是铅黄铜,如H59、3604、3602)制作的铜螺母. 我们日常接触到的的嵌入式滚花铜螺母都采用精密自动车床加工而成。
嵌入式滚花铜螺母主要的作业方式是模具注塑套啤或者后埋入，如果采用模具注塑，PA/NYLOY/PET的熔点都在200°C以上，嵌入螺母被热熔进塑件后温度迅速变高，注塑成型后，塑料体迅速冷却结晶变硬，如果嵌入螺母温度还处在高温，那就有可能倒至铜螺母与塑料件接触的地方开始松脱或出现裂缝。
所以在嵌入螺母的注塑中都使用铜材质的螺母而不是碳钢螺母。
嵌入式铜螺母的外纹滚花有两种方式成形，一种是采用铜质的原材料拉花成形后在上设备进行生产，一般这种方式的拉花纹路为直纹，另一种是采用光圆的铜材料直接在生产的过程中边攻牙边压花，这样的加工方式可以生产一些非标尺寸的滚花铜螺母，嵌入铜螺母压花的形状可随用户选择，如网纹、八字压花、人字压花等各种滚花纹路。
1注塑套啤模具注塑前把螺母预先固定在模具上，注塑后塑胶凝固将螺母包紧。
2热压安装适合热塑型材料注塑完成后把螺纹嵌件安装进塑料部件。
可以用手动或者全自动机器进行安装螺纹嵌件会被加热到塑料的熔化温度。
塑料融液会流入螺母的底部槽中。
冷却后，不会有应力。
特性1短的注塑时间，从而降低塑料件的制造成本2安全，没应力3高的轴向拉力和抗扭矩性能4可重复旋入3超声波安装适合热塑性塑料超声波安装在超声波下，塑料融化并流入嵌件底部切槽。
冷却后，不会有应力。
4. 常见的螺丝柱类型4.1自攻牙型塑胶螺丝柱塑胶自攻牙型螺丝柱使用的是自攻牙螺丝，在电子产品行业使用广泛，成本低，制造简单。
但是不适合于经常需要拆卸的场合，经常拆卸会导致螺丝柱滑牙，这个跟塑胶的材料也有关系，像一般常用的ABS、PC等主体结构材料上只能拆卸7次左右。
4.2镶螺母型塑胶螺丝柱镶螺母型塑胶螺丝柱使用的是机牙螺丝，在数码、手机行业使用较为广泛，制造复杂、成本高、因为用的机牙螺丝，因此可多次反复拆卸、而且连接可靠性也高。
4.3钣金翻边螺丝柱钣金翻边攻牙又叫抽孔、翻孔，就是在一个较小的基孔上抽成一个稍大的孔，再攻牙，主要用板厚比较薄的钣金加工，增加其强度和螺纹圈数，避免滑牙。
制造简单，成本低。
4.4钣金铆接螺丝柱压铆方式：一般通过冲床或液压压铆机来讲压铆螺柱铆接到钣金件上面压铆螺柱，是应用于钣金、薄板、机箱、机柜的一种紧固件，压铆螺母柱其外形一端呈六角形，另一端为圆柱状，六角边与圆柱状中间有一道退刀槽，其形为螺纹，通过压力机将六角头压入薄板的预置孔（预置孔的孔径一般略大于压铆螺柱的圆柱外径）使孔的周边产生塑性变形，变形部分被挤入压铆螺母柱的退刀槽，使压铆螺母柱铆紧于薄板上，从而在薄板上形成一下有效固定的螺纹。
压铆螺柱的材料主要是以铝合金、铜和碳钢为主。
应用优点板材背面保持完全嵌平；小而精巧，广泛应用于精密电子电器产品或精密设备；高抗扭矩阻力；装备方便，只需要压铆；规格系列化，能满足多种设计要求。
