电线电缆经典培训资料

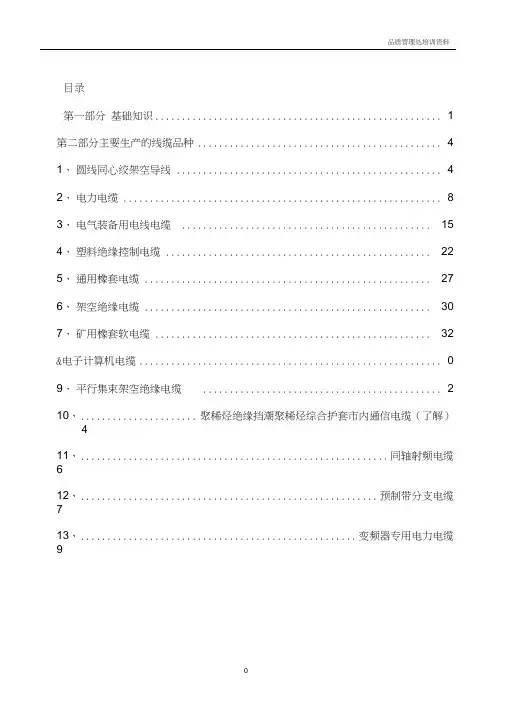

目录第一部分基础知识 0第二部分主要生产的线缆品种 (4)1、圆线同心绞架空导线 (4)2、电力电缆 (8)3、电气装备用电线电缆 (15)4、塑料绝缘控制电缆 (21)5、通用橡套电缆 (26)6、架空绝缘电缆 (29)7、矿用橡套软电缆 (32)8、电子计算机电缆 09、平行集束架空绝缘电缆 (2)10、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解） (4)11、同轴射频电缆 (6)12、预制带分支电缆 (7)13、变频器专用电力电缆 (9)第一部分基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多,目前粗略统计有一千多种，两万多个规格.根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线—---指仅有导体，而无绝缘层的产品,其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材.2、电力电缆—--电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

3、电气装备用电线电缆—--从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线,各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能。

因此，除了那些大量通用产品外，还有许多专用的特种电缆。

4、通信电缆和光缆—---通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆.HYV MHYV SYV-75(射频电缆原先生产)。

5、电磁线;三、电线电缆的型号每一种电线电缆都有其名称，电缆型号一般用一系列汉语拼音字母和阿拉伯数字来表示的。

一个完整的型号由以下七部分组成,即构成电缆的各个组成部分：1-分类或用途号，用拼音的首字母表示.如JK表示架空线;C表示船用电缆;K表示控制电缆等等。

电线电缆基本构造
电线电缆由导体（导电线芯）、绝缘和护层构造构成。 导体：电缆中具有传导电流特定功能旳一种部件。 绝缘：电缆中具有耐受电压特定功能旳绝缘材料。 护层：保护电缆绝缘线芯，抵抗电磁干扰、机械作用， 预防潮气、光和侵蚀性，使电缆能够特定环境条件下在使 用期限内确保电缆正常传到电流旳部件。电缆旳屏蔽层、 护套、铠装层等都属于电缆旳护层。
电线电缆-导体旳加工
导体是电线电缆十分主要旳构造元件，导体旳加工质 量旳好坏直接影响着旳电缆旳传播性能，根据导体旳材料 种类和构造型式，导体旳加工工艺主要有：拉丝、韧炼 （退火）、镀层、绞线等工序。各工序主要加工控制点为
拉丝：控制丝线外径公差。 韧炼：韧炼温度和时间旳控制。 镀层：镀层厚度均匀性、表面质量 绞线：方向、节距、外径、
电线电缆-导体构造型式
• 塑料电线电缆因为使用场合条件不同，性能要求不同，所以导电线芯有许多 种类型，一般可分为下列几种：
• 单线：即单根导电实芯圆柱体。 • 绞线：为了合用要求柔软，经受反复弯曲场合，一般用正规绞合线芯，如7股、
19股等。 • 束线：为了合用于特软，经受经常移动弯曲场合，一般采用非正规绞合旳束
电线电缆产品分类
为便于选用及提升产品旳合用性电线电 缆产品按其用途分为下列五大类：
裸电线、 电气装备用电线电缆、 电力电缆（含电缆附件）、 通信电缆及光纤光缆、 绕组线。
电线电缆产品分类-裸电线
指仅有导体，而无绝缘层旳产品，主要 涉及裸单线、裸绞线、型线型材三个系列。
裸单线：铜、铝等多种金属和复合金属 圆单线，主要用于多种电线电缆旳半制品。
线芯。 • 空芯管：在大型通信电缆中，在高频时为节省材料，减轻重量，但弯曲性差，
多采用空芯管。 • 双金属线芯：提升导体整体性能。 • 混绞线芯：为增长压力（线芯）在野战线类中一般用钢，铜混绞线芯 • 以天然丝或纤维为基旳铍线束线芯，用于特软塑料绝缘电线电缆，如耳机线。 • 以漆包线为线芯，多用于塑料绝缘绕组线，延迟电缆等，目旳为增长绝缘温

电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

主要使用地：城郊、农村。

本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。

主要使用地：发、配、输、变、供电线路中的强电电能传输。

本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。

（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。

因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

该类产品结构尺寸通常较小而均匀，制造精度要求很高。

本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

三 电气装备用电线电缆导体
四 频繁移动用的电线电缆产品主要全部用铜作
导电线芯材料 对于某些恶劣环境的移动式电
线电缆, 要采用镀锡铜线, 以防止铜芯的氧化、
锈蚀和铜对某些绝缘材料老化促进的作用
五 通信电缆用导体
六
该产品包括对称电缆和同轴电缆.
七
1 对称电缆对导体公差要求高(±0.005),
我国主要采用1.2mm软铜线,也有用半硬铝线
屏蔽主要为了均匀电场, 防止局部放电。 一般半导体层是PE与炭黑的混合物, 分为 可剥离性、交联性及非交联性三类。 20KV及以下的绝缘屏蔽采用可剥离性半导 电材料为最佳, 以便于安装接头。 35KV及以上的绝缘屏蔽采用交联性半导电 材料, 它与PE一起挤出, 需用特别工具剥离
第四节 屏蔽结构及填充结构
• 屏蔽的含义: 1是指高频或弱电线电缆为了
阻拦外界电磁波的干扰或是防止电线电缆 中的高频信号对外界发生干扰或线对之间 相互干扰。2是指中高压电力电缆导体表面 的屏蔽层和绝缘外表面的屏蔽。
• 屏蔽层的作用: 1吸收能量（涡流损耗) 2 反
射能量（电磁波在屏蔽层的界面反射）和 抵消能量，从而起到减弱干扰的作用。
规格为：2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 1000 单位为平方毫米
•
二、电力电缆的分类:
1 聚氯乙烯绝缘电缆 大规格的电缆的导体结构一般以扇形为主，热 塑性电缆 额定工作温度: 70℃
代表产品型号: VV VLV VY VV22 VLV22 VV33 VV42 VV43 等
导线本身不分电压等级！ ！ 主要有铝绞线、铜绞线、铝 合金绞线等等。占据整个电网线路长度的90%以上 主要型号：LGJ LJ TJ LGJF LJX等 软接线与编织线 是指以很细的单线束绞、复绞或编织制成 的极柔软的导线，导体全部用铜。如电刷线、蓄电池线 等 型线与型材 不是圆形的裸导电制品。1 铜和铝的排材 2 接 触网导线 3 各种异形排材

.
32
代号含义
第三位字母表示导体（电缆线芯）材料：
1 一铜芯〔 不标注）; l 一铝芯。C 一钢芯。
第四位字母表示内护层类型：
Q 一铅包；I ，一铝包；V 一聚氯乙烯；Y 一聚 乙烯；H 一橡胶护套；F 一氯丁橡胶护套。
第五位字母表示结构特征：
D 一不滴流，F 一分相．［一滤尘用；CY 一充 油；Pes 贫油干绝缘．2 一直流；无特征不标 注。
按允许的电压损失计算铝绞线截面的公式为： 式中：P—线路输送的有功功率，
KW； L—线路长度，m；△U—电压损失百 分数，%；50为系数，若铜线为83。
.
26
2、截流量计算
常见负载估算电流表
负载类型
功率因数
计算公式
每KW电流量/A
电灯电阻
1
荧光灯
单相电动机 三相电动机
0.5 0.75 0.85
电力电缆基础知识培训
2014.1.10
.
1
主要内容
电缆的基本知识 电缆分类 电缆敷设方式及敷设要点 选型要求及载流量计算 电缆型号含义 电缆头的制作及安装 电缆的实验及正常检查内容
.
2
一、电缆的基本知识
电缆的构成： （ 构成电缆的三要素） 导体 绝缘 保护层
.
3
1、导体
铜电阻系数约为0.0184
允许的最高温度可达250℃。极大地提高了电缆的安 全载流量和短路容量。其最高工作电压达500kV。
从1 kV到220 kV的各种电力电缆中，交联聚乙烯（XLPE）是当 前应用最广的一种绝缘材料，几乎完全取代了纸绝缘。
.
5
3、屏蔽层
是一种将电缆产品中的电磁场与外界的电磁 场进行隔离的构件；有的电缆产品在其内部 不同相（或线组）之间也需要相互隔离（屏 蔽）。可以说屏蔽层是一种“电磁隔离屏”。 高压电缆的导体屏蔽和绝缘屏蔽（内外屏蔽） 是为了均化电场的分布。

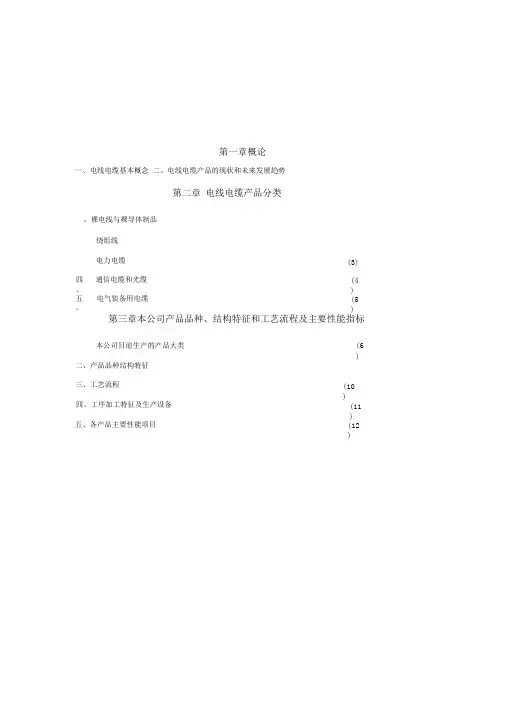

一、电线电缆基本概念二、电线电缆产品的现状和未来发展趋势第二章电线电缆产品分类、裸电线与裸导体制品绕组线电力电缆第一章概论四、通信电缆和光缆(4)五、电气装备用电缆(5) 第三章本公司产品品种、结构特征和工艺流程及主要性能指标本公司目前生产的产品大类(6)二、产品品种结构特征三、工艺流程(10) 四、工序加工特征及生产设备(11) 五、各产品主要性能项目(12)(3)第一章一、电线电缆基本概念1、 电线电缆定义用于传输电（磁）能、信息和实现电磁能转换的线材产品。

2、 电线电缆结构模型（最简组成）一根或多根绝缘线芯，以及它们各自可能具有的包覆层、总保护层及外护套。

电缆也 可以有附加的但没有绝缘的导体。

3、 电线电缆分类（1） 按用途可分为五类可分为裸电线、绕组线、电力电缆、通信电缆和光缆、 （2） 按工作电压分为四类超高压电力电缆、高压电缆、中低压电缆及低压电缆。

下的称为低压电缆，1千伏至35千伏称为中低压电缆， 把500千伏及以上称为超高压电缆。

（3） 按绝缘材料分为四类塑料电缆、纸力缆、橡皮电缆、光纤缆。

当然，还可以有其它一些分类方法。

4、 电线电缆的基本特性电线电缆最基本的性能是有效地传播电磁波。

就其本质而言，电线电缆是一种导波传输线。

电磁波在电缆中按规定的导向传播，并在沿线缆的传播过程中实现电磁场能量的转换。

同时为了确保电线电缆的有效性，不同的使用环境对电线电缆的耐高温、耐低温、耐油、抗弯、抗拉、抗压、阻燃、防火、防雷和防生物侵袭等，都会有相应的要求。

在电线电缆的标准和技术要求中， 都对上述环境要求明确具体的测试及试验方法，相应的要求。

从而确保电线电缆产品在各种非常环境使用时的整体可靠性。

其主要性能有：（1） 电性能A 、 导电性能一一通常框定不同产品的直流电阻值来加以界定其导电性。

B 、 电气绝缘性能一一绝缘电阻、介质损耗、介电常数、耐电压特性等。

C 、 传输性能一一高频传输特性，如串音、衰减、抗干扰特性等。

电线电缆技术第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。

目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。

导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。

2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。

3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。

4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。

5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。

6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。

7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。

8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。

9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。

10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。

安防线缆的选用－监控系统
一般采用专用的SYV75欧姆系列同轴 电缆
常用型号为SYV75-5（它对视频信号 的无中继传输距离一般为300-500m）
距离较远时，需采用SYV75-7、 SYV75-9同轴电缆（在实际工程中， 粗缆的无中继传输距离可达1km以上）
安防线缆的选用－监控系统
通信线缆一般用在配置有电动云台、电动镜头的摄像装置 ，在使用时需在现场安装遥控解码器
，如选用RVV10-0.5、RVV10-0.75
安防线缆的选用－监控系统
声音监听线缆一般采用4芯屏蔽通信电缆（ RVVP）或3类双绞线UTP，每芯截面积为 0.5mm²
监控系统中监听头的音频信号传到中控室 是采用的点对点布线方式，用高压小电流 传输，因此采用非屏蔽的2芯电缆即可，如 RVV2-0.5
SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5mm 1：代表单芯
电线电缆命名原则
• 例如： RVVP2*32/0.2
R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜 丝直径为0.2mm ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜 丝直径为0.12mm
楼宇对讲系统所采用的线缆大都是RVV、 RVVP、SYV等类线缆
具有：传输语音、数据、视频图像，同时 线缆要求还表现在语音传输的质量、数据 传输的速率、视频图像传输的质量及速率 等方面
安防线缆的选用－楼宇对讲系统
传输语音信号及报警信号的线缆主要采用 RVV4-8*1.0
视频传输上都是采用SYV75-5的线缆为主 有些系统因怕外界干扰或不能接地时，其

品质管理处培训资料目录第一部分基础知识 (1)第二部分主要生产的线缆品种 (4)1、圆线同心绞架空导线 (4)2、电力电缆 (8)3、电气装备用电线电缆 (15)4、塑料绝缘控制电缆 (22)5、通用橡套电缆 (27)6、架空绝缘电缆 (30)7、矿用橡套软电缆 (32)&电子计算机电缆 09、平行集束架空绝缘电缆 (2)10、...................... 聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解）4 11、.......................................................... 同轴射频电缆6 12、........................................................ 预制带分支电缆7 13、.................................................... 变频器专用电力电缆9第一部分基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能。

• H05S-K, N2GFAF, SF-1, SF-2, SFF-1, SFF-2, 245IEC03(YG)
• 主要品质问题：不阻燃、高压击穿、粘胶、过硫化或硫化缺乏、抗撕裂能力差
• 应用：发热设备内部连线或发热元器件引线、电视机高压装置线、微波炉耐高温用线、电磁炉用线、咖啡壶用线、灯具引线、UV设 备、卤素灯具、烤炉和风扇内部连接线等等。
• 参考型号有：1429、1430 • 易出现的品质问题：主要是热收缩和变色
• 应用：电子电器内部、微型马达引线，照明引线，电子元件引线等
培训专用
十一〕XLPO线材性能与应用
• 交联聚烯烃绝缘高温电线，采用的物理辐照方法,促成聚烯烃材料交联,形成 新的分子链的网状结构。通过辐照后的聚烯烃绝缘电线具有耐高温〔50℃～150℃〕、耐热冲击、耐臭氧、耐化学溶剂和良好的电气绝缘性能， 延长了电线的使用寿命等优点。通过改进的聚烯烃能到达不含卤素，低烟 的环保效果，阻燃级别到达VW-1，不含有害重金属，性能优越，是替代 PVC绝缘材质的电线的最正确选择。
电线电缆根底知识
培训专用
一〕概念
– 电线〔wire〕根本结构：导体+绝缘 – 电缆〔cable〕根本结构：缆芯+〔屏蔽/
包履/填充〕+护套 – 随着产品的日益增多，大多数工厂已不
再作明确区分，只用于局部专用产品， 如光缆、通讯电缆等。
培训专用
二〕标准类别
美式系列〔北美〕 以UL〔Underwriters Laboratories〕和加拿大CSA 〔Canada Standards Association〕为代表，特征为： 用布朗线规〔America wire Guage 简称AWG〕描述导体规
培训专用

引言概述：电线电缆是现代社会不可或缺的基础设施，广泛应用于建筑、交通、通信和能源传输领域。

为了提高电线电缆行业从业人员的技术水平和素质，培训资料的编写显得尤为重要。

本文是对电线电缆培训资料（二）的详细阐述，包括五个大点：1）电线电缆的分类和特点；2）电线电缆的选择和安装注意事项；3）电线电缆的维护和检修方法；4）电线电缆的故障检测与排除；5）电线电缆行业的发展趋势。

通过本文的阐述，能够帮助读者全面了解电线电缆的相关知识，提高相关技能和实际应用能力。

正文内容：一、电线电缆的分类和特点1.1不同电线电缆的分类及标准1.1.1根据电压等级的分类1.1.2根据结构特点的分类1.1.3根据用途的分类1.2不同电线电缆的特点与适用范围1.2.1低压电线电缆的特点及适用范围1.2.2中压电线电缆的特点及适用范围1.2.3高压电线电缆的特点及适用范围1.3电线电缆的性能指标与标志说明1.3.1电线电缆的导电性能指标1.3.2电线电缆的绝缘性能指标1.3.3电线电缆的耐火性能指标二、电线电缆的选择和安装注意事项2.1电线电缆的选择要素和方法2.1.1根据电压等级和用途选择电线电缆2.1.2考虑环境条件选择电线电缆2.1.3考虑电线电缆的安装方式选择2.2电线电缆的安装前准备工作2.2.1安装位置的选择和确定2.2.2线路长度和成本的合理估计2.2.3安全措施的确定和执行2.3电线电缆的安装步骤和技术要点2.3.1材料和工具的准备2.3.2张拉、固定和弯曲的技术要点2.3.3接线和绝缘的技术要求三、电线电缆的维护和检修方法3.1电线电缆的常规维护方法3.1.1清洁和除湿处理3.1.2定期检查和试验3.1.3保护层的修复和更换3.2电线电缆的故障诊断和排除3.2.1不同故障类型的诊断方法3.2.2故障排除的紧急处理技巧3.2.3故障原因的分析和预防措施四、电线电缆的故障检测与排除4.1故障诊断的基本原理和方法4.1.1电压和电流的测量与分析4.1.2老化和破损的检测技术4.1.3压力和温度的监测与调节4.2典型故障案例的分析与解决4.2.1绝缘老化导致的故障4.2.2外部破损导致的故障4.2.3过载和短路引起的故障五、电线电缆行业的发展趋势5.1现代电线电缆行业的发展概况5.2新一代电线电缆材料和工艺的研究5.3电线电缆产品的创新和应用领域拓展5.4环境保护和能源效率的要求对电线电缆行业的影响总结：本文对电线电缆培训资料（二）进行了全面详细的阐述，包括电线电缆的分类和特点、选择和安装注意事项、维护和检修方法、故障检测与排除、行业的发展趋势等五个大点。

退火的基本过程
1、回复阶段
2、再结晶
3、再结晶后的晶粒长大阶段



由于铜的表面氧化物较疏松,因此能被不断地氧
化,所以铜丝退火时必采用"光亮"退火,即须在
无氧的真空中加热退火,或在充满惰性气体的环
境中加热退火.常见的保护气体有：
1、惰性气体 — 氦〔He、氖〔Ne、氩〔Ar、
氙〔Xe
2、中性气体 — 二氧化碳 〔CO2氮〔N2或它
大意义.
截止到目前为止交联聚乙烯已经应用到
500kV电缆.
交联聚乙烯以其优异的性能在低压、中压、
高压、超高压电缆中得到广泛的应用.
我国电缆发展历史：
第一家电缆厂——XX电线电缆厂〔1938年建
厂,1939年7月1日正式投产.
1948年XX电线厂生产出6.6kV橡皮绝缘铅包
电缆.
新中国成立后,1954年建立XX电缆厂〔苏联
1、电力系统〔采用不同类型、不同电压等
级的电线电缆把发电站、变电站、配电站和用
电单位连接起来,就组成了一个电能的传输和
分配网络,即电力系统.
电线电缆在电力系统中作为电能的载体.
2、信息传输系统
3、电工装备、电器仪表内部用线缆
电线电缆按结构、性能、应用分类
1、裸电线及裸导体制品
2、电力电缆
3、通信电缆及光缆
33℃
⑸铜铝拉丝油的简单介绍铜拉丝油以低粘度矿物油为基础油,并添加多
种添加剂而制成的.其主要成份为天然油脂的酰胺皂、合成酯、表面活
性剂、防锈剂、浸润剂、抗氧化剂、防霉防腐剂、消泡剂等多种添加
剂.
铜拉丝油的主要特点有：
a、润滑性能好,润滑膜强度大,可减少高速铜大拉机轮箍、拉丝模具的

电线电缆制造工艺培训电线电缆是电力传输和信息传输的重要产品，广泛应用于工业、建筑、交通、通信等领域。

为了提高电线电缆的生产质量和效率，培训工艺技术人员是至关重要的。

下面我们来了解一下电线电缆制造工艺培训的相关内容。

一、基础知识培训1. 电线电缆的基本结构：电线电缆由导体、绝缘层、屏蔽层和外护套组成。

培训内容包括各部分材料的选择标准、结构设计、工艺流程等。

2. 电线电缆的分类和用途：根据不同的用途和环境要求，电线电缆可以分为电力电缆、通信电缆、控制电缆等。

培训内容包括各种电缆的特点、用途、技术要求等。

3. 电线电缆的生产设备和工艺流程：培训内容包括挤出机、绞线机、挤出成型机、绝缘线设备等生产设备的使用和维护，以及电线电缆的生产工艺流程。

二、质量控制培训1. 原材料检测和质量控制：电线电缆的质量直接受原材料的影响，培训内容包括各种原材料的检测方法和质量标准，以及原材料的合理储存和使用。

2. 产品质量检测：培训内容包括电线电缆的外观质量检测、物理性能测试、电气性能测试等各项质量检测方法和标准。

3. 质量管理体系建设：培训内容包括ISO9001质量管理体系标准的要求和实施方法，以及如何建立和完善公司的质量管理体系。

三、安全生产培训1. 设备操作安全：培训内容包括各种生产设备的安全操作规程和事故处理方法，以及设备维护保养的要点。

2. 生产现场安全：培训内容包括生产现场的安全防护要求、危险源的识别和排除、应急预案等方面的知识。

3. 职业健康防护：培训内容包括化学品接触防护、噪声、粉尘等职业危害的防护方法，以及职业健康监测和职业病防治知识。

四、环保和节能培训1. 环保政策和法规：培训内容包括国家环保政策和法规的要求，企业应遵守的环境保护法律法规和标准。

2. 环境管理体系建设：培训内容包括ISO14001环境管理体系的标准和实施方法，以及如何建立和完善公司的环境管理体系。

3. 节能减排技术：培训内容包括节能减排的技术要点和实施方法，以及如何通过技术手段降低生产过程中的能耗和排放。

应用领域
新型环保电线电缆被广泛 应用于建筑、交通、电力 等领域，具有广阔的市场 前景。
复合材料电线电缆
复合材料
复合材料是由两种或两种以上不 同性质的材料通过物理或化学的
方法组成的新型材料。
电线电缆应用
复合材料电线电缆采用复合材料 制造，具有优异的机械性能、电 气性能和耐腐蚀性能等，被广泛 应用于航空航天、石油化工等领
电线电缆的规格
电线电缆的规格包括导体截面积、绝缘层厚度、护套层厚度等参数，根据使用场 合和要求选择合适的规格。
电线电缆的参数
电线电缆的主要参数包括额定电压、额定电流、绝缘电阻、耐压试验等，这些参 数是选择和使用电线电缆的重要依据。
02
电线电缆的制造工艺
电线电缆的原材料选择
01
02
03
导体材料
以铜、铝等高导电材料为 主，要
要点一
应用领域
电线电缆在汽车行业中得到广泛应用，包括汽车电源 线、汽车电机电缆、汽车电器连接线等。
要点二
实例解析
以某品牌汽车电线电缆为例，介绍其在汽车行业中的 应用情况，包括主要产品类型、性能要求、使用环境 、连接方式等方面的内容，同时结合实际案例分析电 线电缆在汽车行业中的重要性及未来发展趋势。
高温超导电线电缆需要解决的技术 问题包括高温稳定性、生产成本高 昂等问题，需要进一步研究和改进 。
新型环保电线电缆
环保材料
新型环保电线电缆采用环 保材料制造，如可回收材 料、低烟无卤材料等，减 少对环境的污染。
节能减排
新型环保电线电缆具有节 能减排的优点，能够减少 能源消耗和碳排放，符合 可持续发展的要求。
机械性能检测
检测电线电缆的机械性能是否稳定，包括抗 拉强度、耐弯曲、耐磨损等。

电线电缆是传输电能、传递信息 和实现电磁转换的线材产品。
电线电缆分类
根据用途和结构，电线电缆可分 为电力电缆、通信电缆、电气装 备用电缆、电磁线等。
电线电缆的结构与组成
电线电缆结构
电线电缆主要由导电芯、绝缘 层和保护层组成。
导体材料
电线电缆的导体材料有铜、铝 、铝合金等，其中铜导体具有 导电性能好、机械强度高等优 点。
桥架。
高温环境
在高温环境下，应选择耐高温的 电线电缆，如耐高温硅橡胶绝缘 电缆。同时应保证电线电缆的散
热性能，避免过热。
低温环境
在低温环境下，应选择低温性能 良好的电线电缆，如耐低温聚氨 酯绝缘电缆。同时应采取必要的 保温措施，如加装保温套管或使
用保温桥架。
04
电线电缆的故障诊断与维护
电线电缆的常见故障及原因分析
绝缘层材料
绝缘层材料主要有聚氯乙烯、 聚乙烯、交联聚乙烯等，它们 具有电气性能好、耐热性好等 优点。
保护层材料
保护层材料有内护套、外护套 、铠装层等，它们具有保护电 线电缆不受机械损伤和环境影
响的作用。
电线电缆的制造工艺流程
绝缘层制造
将绝缘层材料通过挤压、绕包 等方式制成绝缘层。
成缆工艺
将多根线芯和绝缘层组合在一 起，通过成缆工艺制成电线电 缆。
电阻测量法
测量电线电缆的导体电阻，判断是否符合 标准。
绝缘层检测法
通过绝缘层检测仪器检测绝缘层的绝缘性 能。
耐压试验法
通过耐压试验仪器对电线电缆进行耐压试 验，检测其电气性能是否符合要求。
电线电缆的维护与保养
防止机械损伤
在安装和使用过程中，要 避免电线电缆受到机械损 伤。
定期检查
定期对电线电缆进行检查 ，发现异常情况及时处理 。
