直流斩波电路
❖如果忽略电路中的损耗，则由电源提供的能量仅由负载R消耗，即 ※与降压斩波电路一样，升压斩波电路也可看成是直流变压器。 ➢ 根据电路结构分析输出电流的平均值Io为：
➢ 则电源电流的平均值I1为：
（四）升压斩波电路典型应用（直流电机传动）
✓此时电机的反电动势相当于右图中的电源，而此时的直流电源相当于右图中的 负载。由于直流电源的电压基本是恒定的，因此不必并联电容器。
设此阶段电流初值为I10， =L/R，解上式得
② V为断态期间，设负载电流为i2， 有：
设此阶段电流初值为I20， 解上式得：
且：I10＝i2(t2)，I20=i1(t1)，代入<1>,<2>
<1> <2>
当L无穷大时
上式表示了平波电抗器L为无穷大，负载电流完全平直时的负载电流平均值Io， 此时负载电流最大值、最小值均等于平均值。
I1为电源电流平均值
输出功率等于输入功率，可将降压斩波器看作直流降压变压器
5.1.2 升压斩波电路
（一）工作电路
储存电能
保持输出 电压
（二）工作原理及动态演示
（三）数量关系(直接从能量角度分析）
➢V通时，E向L充电，充电电流恒为I1，同时C的电压 向负载供电，因C值很大，输出电压uo为恒值，记为 Uo。设V通的时间为ton，此阶段L上积蓄的能量为：
其输出功率和输入功率相等，可看作直流变压器。
5.2 复合斩波电路
复合斩波电路： 降压斩波电路和升压斩波电路的组合构成
（1）电流可逆斩波电路※ （2）桥式可逆斩波电路
5.2.1 电流可逆斩波电路
➢ 斩波电路用于拖动直流电动机时，常要使电动机既可电动运行，又可再生制动, 可通过电流可逆斩波电路来实现.电流可逆斩波电路由降压斩波电路和升压斩 波电路复合而成.
直流斩波电路
图3-8 可关断晶闸管电极判别
（3）可关断晶闸管触发特性测试
如图3-9所示。将万用表置于R×1档，黑表笔 接可关断晶闸管的阳极A，红表笔接阴极G悬空，这 时晶闸管处于阻断状态，电阻应为无穷大（∞）， 如图3-9（a）所示。
（4）可关断晶闸管关断能力的初步检测
测试方法如图3-10所示。采用1.5V干电池一节， 普通万用表一只。
3.1.4绝缘栅双极晶体管
1．IGBT工作原理 由结构图可知，IGBT相当于一个由MOSFET
驱动的厚基区GTR。其剖面图见图3-21， N沟道IGBT的图形符号如图3-22所示。
图3-21 IGBT结构剖面图
图3-22 N-IGBT图形符号
2．IGBT主要特性
（1）静态特性
IGBT的静态特性包括转移特性和输出特性。
图3-16 功率MOSFET的输出特性
图3-17 功率MOSFET的转移特性
图3-18 功率MOSFET开关过程的电压波形
3．功率MOSFET 的主要参数 （1）通态电阻Ron （2）开启电压UGS（th） （3）跨导gm （4）漏源击穿电压BUDS （5）栅源击穿电压BUGS 4．功率MOSFET的安全工作区
IGBT的转移特性是描述集电极电流IC与栅射电压 UGE之间关系的曲线，如图3-23（a）所示。
图3-23（b）是以栅源电压UGE为参变量的IGBT正 向输出特性，也称伏安特性 。
（2）动态特性
IGBT的动态特性也称开关特性，包括开通和关 断两个部分，如图3-24所示。
图3-23 IGBT的静态特性曲线 （a）转移特性 （b）输出特性
图3-9 可关断晶闸管触发特性简易测试方法
图3-10 可关断晶闸管的Leabharlann 断能力测试3.1.2电力晶体管
直流斩波电路设计
一、设计项目与要求1、输入直流电压U i=60V,R=8Ω；2、输出电压范围为0-100V，试选用合适斩波电路；3、计算占空比α=23%和α=59%时，负载两端输出电压和电流；4、画出α=23%和α=59%时斩波电路的电压电流波形分析图；5、IGBT的工作特性分析。
二、电路原理图设计2.1主电路的设计斩波电路:将直流电变为另一固定电压或可调电压的直流电。
也称为直流-直流变换器(DC/DCConverter)。
一般指直接将直流电变为另一直流电，不包括直流-交流-直流。
升降压斩波斩波电路结构Boost型升降压斩波变换器的特点是输出电压可以低于电源电压，也可以高于电源电压，是将降压斩波和升压斩波电路结合的一种直接变换电路。
主要由功率开关、二极管、储能电感、输出滤波电容等组成。
本次课题是在输入直流电压为60V时，想要输出电压的范围为0-100V，故而要选择的斩波电路应为升降压斩波斩波电路。
图1升降压斩波电路原理图2.2触发电路设计斩波器触发电路由三部分组成，图2为斩波器触发电路的原理图。
第一部分为由幅值比较电路U1和积分电路U2组成一个频率和幅值均可调的锯齿波发生器。
电位器RP1用来调节锯齿波的上下位置，电位器RP2用来调节锯齿波的频率，频率从100到700Hz可调。
由于晶闸管的开关速度及LC振荡频率所限，所以在斩波实验中我们一般选用200Hz这一范围。
第二部分是比较器部分。
比较器U3输入的一路是锯齿波信号，另一路是给定的电平信号，输出为前沿固定后沿可调的方波信号。
改变输入的电平信号的值，则相应改变了输出方波的占空比。
第三部分是比较器产生的方波送到4098双单稳电路U4，单稳电路则在方波的前沿和后沿分别产生两个脉冲，如图4所示，其后沿脉冲随方波的宽度变化而移动，前沿脉冲相位则保持不变，输出的脉冲经三极管放大通过脉冲变压器输出。
将上述两脉冲分别送至主晶闸管及辅助晶闸管，其中方波前沿触发脉冲G1、K1接主晶闸管VT1，而后沿触发脉冲G2、K2接辅助晶闸管VT2。
直流斩波电路
NCP1402SN50T1 1N5817 +5
NCP1402SN50T1是ONSEMI公司生产的高效率、低功耗升压型DC/DC转换器， 其内置PFM（脉冲频率调制）振荡器、PFM控制器、PFM比较器、软起动电路、 电压基准及MOEFET开关管，还具有限流电路。其输入电压范围为0.8V～5.5V， 输出为固定的5V电压，输出额定电流为200mA。 内 部 MOSFET 开 关 管 导 通 时 ， 管 脚 LX 连 接 的 47uH 电 感 进 行 储 能 ； 内 部 MOSFET开关管关断时，电感释放能量，在管脚OUT产生高于输入电压的+5V， 通过电容滤波，得到稳定输出电压。外接肖特基二极管，使输出电压不会反回至 输入端。
1 2
U
ref
R = 1 .2 5 1 + R
1 2
合肥工业大学电气工程学院电力电子与电力传动教研组
DC-DC变换 DC-DC变换
3.通过三极管变换
合肥工业大学电气工程学院电力电子与电力传动教研组
直流斩波电路分析
直流斩波电路（DC Chopper） • 将直流电变为另一固定电压或可调电压的直流电 • 也称为直接直流--直流变换器（DC/DC Converter） • 一般是指直接将直流电变为另一直流电，不包括直流—交流—直流 • 习惯上，DC—DC变换器包括以上两种情况，且甚至更多地指后一种情况 • 直流斩波电路的种类 • 6种基本斩波电路：降压斩波电路、升压斩波电路、升降压斩波电路、Cuk 斩波电路、Sepic斩波电路和Zeta斩波电路，其中前两种是最基本的电路 • 复合斩波电路——不同基本斩波电路组合 • 多相多重斩波电路——相同结构基本斩波电路组合
（3-1）
直流斩波电路
T
0 uL d t 0
V处于通态
uL = E
E ton Uo toff
V处于断态
uL = - uo
所以输出电压为： U o
ton toff
E ton T ton
E 1
E
升降压斩波电路和Cuk斩波电路
结论
当0<a <1/2时为降压，当1/2<a <1时为升压，故称作升
降压斩波电路。也有称之为buck-boost 变换器。
US
U0
L diL dt
L I ton
t=t1时刻，驱动V关断，在时间内， 电路工作于模式2。VD承受正向 电压而导通，电感L释放储能， 电感电流经VD续流，并呈指数规 律下降。电容C上旳电流为电感 电流与负载电流之差。假如L和C 参数选择合适，负载R上旳电流 基本维持不变，
U0
L
diL dt
L I T ton
因为L和C数值合适时，负载电流维持为Io不变 电源只在V处于通态时提供能量，为 UsIoton 在整个周期T中，负载消耗旳能量为 RIo2T
一周期中，忽视损耗，则电源提供旳能量与负载消耗旳能量相等。
Us Ioton RIo2T
Us I1 Uo Io Uo Io
Io
U s
R
I1
U0
ton
T
t on T
△U
ton
0
T
开通 关断
t
i
0 t
图6.5 平均控制方式波形
3、时间比与瞬时值混合控制方式
此种控制方式是前面两种控制方式旳结合，合用于要求电 流（或电压）按时间比喻式输出，同步又要求控制输出电 流（或电压）瞬时值旳场合。
6.2 基本斩波电路
0 uL d t 0
V处于通态
uL = E
E ton Uo toff
V处于断态
uL = - uo
所以输出电压为： U o
ton toff
E ton T ton
E 1
E
升降压斩波电路和Cuk斩波电路
结论
当0<a <1/2时为降压，当1/2<a <1时为升压，故称作升
降压斩波电路。也有称之为buck-boost 变换器。
US
U0
L diL dt
L I ton
t=t1时刻，驱动V关断，在时间内， 电路工作于模式2。VD承受正向 电压而导通，电感L释放储能， 电感电流经VD续流，并呈指数规 律下降。电容C上旳电流为电感 电流与负载电流之差。假如L和C 参数选择合适，负载R上旳电流 基本维持不变，
U0
L
diL dt
L I T ton
因为L和C数值合适时，负载电流维持为Io不变 电源只在V处于通态时提供能量，为 UsIoton 在整个周期T中，负载消耗旳能量为 RIo2T
一周期中，忽视损耗，则电源提供旳能量与负载消耗旳能量相等。
Us Ioton RIo2T
Us I1 Uo Io Uo Io
Io
U s
R
I1
U0
ton
T
t on T
△U
ton
0
T
开通 关断
t
i
0 t
图6.5 平均控制方式波形
3、时间比与瞬时值混合控制方式
此种控制方式是前面两种控制方式旳结合，合用于要求电 流（或电压）按时间比喻式输出，同步又要求控制输出电 流（或电压）瞬时值旳场合。
6.2 基本斩波电路
直流斩波电路

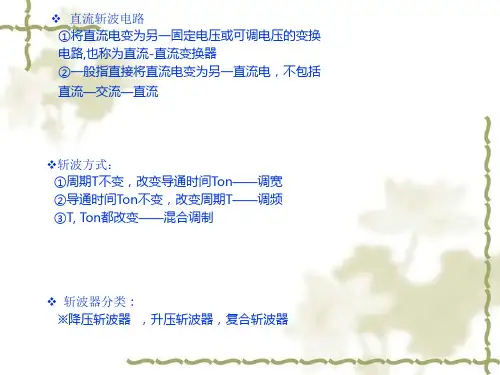

（1）直流-直流变流电路（DC-DC ）定义：将一种直流电变为另一固定电压或可调电压的直流电的装置。
（2）常见的直流-直流变流电路为直流斩波电路。
（3）基本直流斩波电路为：降压斩波电路和升压斩波电路。
降压斩波电路电路原理图（1）包含全控型器件V ，由IGBT 组成。
（2）包含续流二极管VD ，作用是保证IGBT 关断时给负载中电感电流提供通道。
（3）负载：直流电动机，两端呈现反电动势m E 。
（4）分析前提：假设负载中电感值很大，即保证电流连续。
工作原理分析（1）给出IGBT 的栅射极电压GE U 波形，即G i 波形，周期为T 。
（2）10t -（on t ）期间：IGBT 导通，电源E 向负载供电，负载电压E U =o ，由于电感存在，因此负载电流不能突变，所以按指数曲线上升。
（3）T t -1（of f t ）期间：控制IGBT 关断，负载电流经过续流二极管VD 续流，负载电压基本为0，负载电流呈现指数曲线下降。
（4）当负载电感值较大时，负载电流连续而且脉动小。
公式（1）负载电压平均值：E E Tt U on α==o ，其中α为占空比。
（2）电感L 极大时，负载电流平均值：R E U I m o -=o 。
计算题：例5-1总结（1）通过改变降压斩波电路的占空比大小，就可以改变输出负载电压的平均值。
电路原理图（1）包含全控型器件V ，由IGBT 组成。
（2）包含极大值的电感L 和电容C 。
（3）负载为电阻R 。
工作原理分析（1）当IGBT 导通阶段：● 电源E 向电感L 充电，充电电流为恒定电流1I ；●电容C 上的电压向负载R 供电，因C 值很大，因此输出电压为恒值o U 。
●通态时间为on t ，此阶段电感L 上积蓄能量为on t EI 1。
（2）当IGBT 关断阶段：●电源E 和电感L 共同向电容C 充电，并向负载R 提供能量。
● 此期间，电感L 释放的能量为off t I E U 1o )(-。
dc-dc直流斩波电路的原理
DC-DC直流斩波电路的原理一、引言DC-DC直流斩波电路是一种将直流电能进行调节和转换的电路，广泛应用于各种电子设备和系统中。
由于其具有效率高、体积小、稳定性好等优点，DC-DC 直流斩波电路已成为电力电子领域的重要分支之一。
本文将详细介绍DC-DC直流斩波电路的基本结构和工作原理，以及不同控制策略的斩波电路、应用和实例，以期为相关从业人员提供有益的参考。
二、DC-DC直流斩波电路的基本结构和工作原理DC-DC直流斩波电路的基本结构主要包括电源、开关、负载和滤波器等部分。
其工作原理是利用开关的快速通断，将直流电源的电压进行斩波，形成一定占空比的脉冲信号，再通过滤波器将脉冲信号转换成平滑的直流电压。
在斩波电路中，开关的通断时间以及占空比是关键参数，它们决定了输出电压的大小和波形。
当开关处于导通状态时，电流通过负载，输出电压等于电源电压；当开关处于断开状态时，电流为零，输出电压为零。
通过调节开关的通断时间，可以改变输出电压的大小和波形。
三、不同控制策略的斩波电路根据控制方式的不同，斩波电路可以分为定频控制、定宽控制和PWM控制等类型。
1.定频控制：保持斩波频率恒定，通过改变斩波的宽度来调节输出电压。
这种控制方式实现简单，但调节不够平滑。
2.定宽控制：保持斩波宽度恒定，通过改变斩波的频率来调节输出电压。
这种控制方式适用于对输出电压波形要求不高的场合。
3.PWM控制：通过对斩波的宽度进行PWM调制，实现对输出电压的连续调节。
这种控制方式调节效果好，但实现较为复杂。
四、斩波电路的应用和实例1.电池充电：利用斩波电路可以实现对电池的恒流、恒压充电，有效延长电池寿命。
例如，采用PWM控制的斩波电路为电动汽车电池充电，可以确保充电过程安全可靠。
2.稳压电源：斩波电路可以实现直流稳压电源，具有效率高、体积小等优点。
例如，将斩波电路应用于LED驱动电源，可以有效提高LED亮度并延长其使用寿命。
3.电机驱动：在电机驱动领域，斩波电路可以通过调节输入电压的大小和波形，实现对电机的速度和转矩的控制。
直流斩波电路

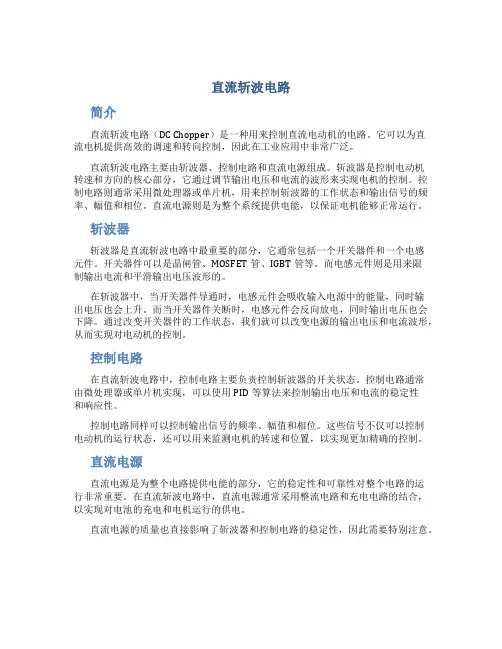

直流斩波电路简介直流斩波电路（DC Chopper）是一种用来控制直流电动机的电路。
它可以为直流电机提供高效的调速和转向控制，因此在工业应用中非常广泛。
直流斩波电路主要由斩波器、控制电路和直流电源组成。
斩波器是控制电动机转速和方向的核心部分，它通过调节输出电压和电流的波形来实现电机的控制。
控制电路则通常采用微处理器或单片机，用来控制斩波器的工作状态和输出信号的频率、幅值和相位。
直流电源则是为整个系统提供电能，以保证电机能够正常运行。
斩波器斩波器是直流斩波电路中最重要的部分，它通常包括一个开关器件和一个电感元件。
开关器件可以是晶闸管、MOSFET管、IGBT管等。
而电感元件则是用来限制输出电流和平滑输出电压波形的。
在斩波器中，当开关器件导通时，电感元件会吸收输入电源中的能量，同时输出电压也会上升。
而当开关器件关断时，电感元件会反向放电，同时输出电压也会下降。
通过改变开关器件的工作状态，我们就可以改变电源的输出电压和电流波形，从而实现对电动机的控制。
控制电路在直流斩波电路中，控制电路主要负责控制斩波器的开关状态。
控制电路通常由微处理器或单片机实现，可以使用PID等算法来控制输出电压和电流的稳定性和响应性。
控制电路同样可以控制输出信号的频率、幅值和相位。
这些信号不仅可以控制电动机的运行状态，还可以用来监测电机的转速和位置，以实现更加精确的控制。
直流电源直流电源是为整个电路提供电能的部分，它的稳定性和可靠性对整个电路的运行非常重要。
在直流斩波电路中，直流电源通常采用整流电路和充电电路的结合，以实现对电池的充电和电机运行的供电。
直流电源的质量也直接影响了斩波器和控制电路的稳定性，因此需要特别注意。
应用直流斩波电路可以应用于各种不同类型的电机控制，包括直流电动机、无刷直流电机和步进电机等。
它的高效能和高精度控制使得它在精密控制和节能降耗等方面具有广泛的应用前景。
除此之外，直流斩波电路还可以应用在光伏逆变器、风力发电机、电子变压器等领域中，以实现对电能的转换和传输。
直流斩波
u
开关器件
+
ud -
uo

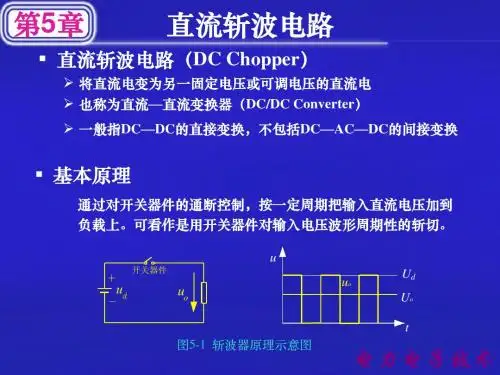

图5-1 斩波器原理示意图
uo
Ud Uo t
5.1
直流斩波电路基本原理
ud u udd 1
斩波电路的控制
时间比控制方式
定频调宽式（脉冲宽度控制PWM）
开关器件的触发频率恒定，调节脉冲宽度τ。
1
toff
ud u udd
t
2T T1 T1
ton tton on
四 象 限 斩 波
电压极性可变、电流极性也可变
V1 E V2 VD1 VD2 L uo R io M EM V4 VD3 V3 VD4
图5- 9 全桥式斩波电路
图
•V1、VD1＋ V4、VD4＝B型两象限斩波器 V1、V4导通时，uo>0，io>0；电机吸收能量，io增加 io > 0，Uo可正可负，位于第一、四象限。 VD1、VD4导通时，uo<0，io>0；电机释放能量，io减小 •V2、VD2＋ V3、VD3＝B型两象限斩波器（左右翻转） V2、V3导通时，uo<0，io<0；电机反方向吸收能量，io增加 io < 0，Uo可正可负，位于第二、三象限。 VD2、VD3导通时，uo>0，io<0；电机反方向释放能量， io减小 •组合后 Io、Uo 极性均可变，电机可四象限运行。
EI Lton (U 0 E ) I Ltoff
化简得：
Uo
ton toff toff
T E E toff
T/toff>1，输出电压高于电源电压，故称该电路为 升压斩波电路
5.2.3
i1
升降压斩波电路
V i2 VD IL E uL L C uo R
开关器件
+
ud -
uo
图5-1 斩波器原理示意图
uo
Ud Uo t
5.1
直流斩波电路基本原理
ud u udd 1
斩波电路的控制
时间比控制方式
定频调宽式（脉冲宽度控制PWM）
开关器件的触发频率恒定，调节脉冲宽度τ。
1
toff
ud u udd
t
2T T1 T1
ton tton on
四 象 限 斩 波
电压极性可变、电流极性也可变
V1 E V2 VD1 VD2 L uo R io M EM V4 VD3 V3 VD4
图5- 9 全桥式斩波电路
图
•V1、VD1＋ V4、VD4＝B型两象限斩波器 V1、V4导通时，uo>0，io>0；电机吸收能量，io增加 io > 0，Uo可正可负，位于第一、四象限。 VD1、VD4导通时，uo<0，io>0；电机释放能量，io减小 •V2、VD2＋ V3、VD3＝B型两象限斩波器（左右翻转） V2、V3导通时，uo<0，io<0；电机反方向吸收能量，io增加 io < 0，Uo可正可负，位于第二、三象限。 VD2、VD3导通时，uo>0，io<0；电机反方向释放能量， io减小 •组合后 Io、Uo 极性均可变，电机可四象限运行。
EI Lton (U 0 E ) I Ltoff
化简得：
Uo
ton toff toff
T E E toff
T/toff>1，输出电压高于电源电压，故称该电路为 升压斩波电路
5.2.3
i1
升降压斩波电路
V i2 VD IL E uL L C uo R
直流斩波电路原理实验

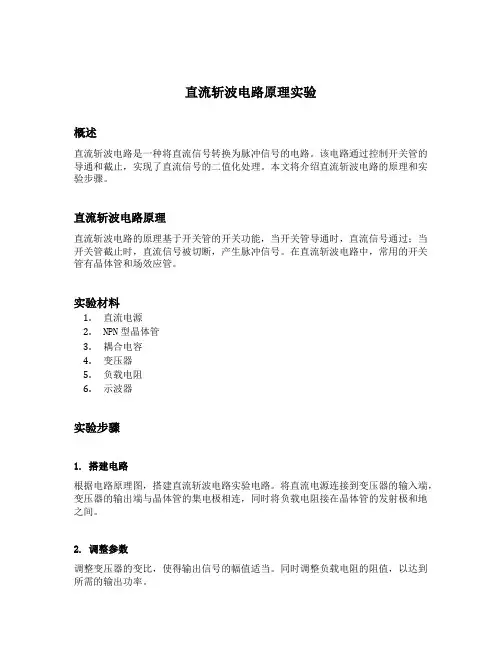

直流斩波电路原理实验概述直流斩波电路是一种将直流信号转换为脉冲信号的电路。

该电路通过控制开关管的导通和截止，实现了直流信号的二值化处理。
本文将介绍直流斩波电路的原理和实验步骤。
直流斩波电路原理直流斩波电路的原理基于开关管的开关功能，当开关管导通时，直流信号通过；当开关管截止时，直流信号被切断，产生脉冲信号。
在直流斩波电路中，常用的开关管有晶体管和场效应管。
实验材料1.直流电源2.NPN型晶体管3.耦合电容4.变压器5.负载电阻6.示波器实验步骤1. 搭建电路根据电路原理图，搭建直流斩波电路实验电路。
将直流电源连接到变压器的输入端，变压器的输出端与晶体管的集电极相连，同时将负载电阻接在晶体管的发射极和地之间。
2. 调整参数调整变压器的变比，使得输出信号的幅值适当。
同时调整负载电阻的阻值，以达到所需的输出功率。
3. 连接示波器将示波器的探头分别连接到晶体管的集电极和发射极上，以观察输出信号的波形。
4. 实验记录记录示波器显示的波形和各个参数的数值。
实验结果分析根据实验记录的数据，分析直流斩波电路的性能和特点。
主要包括以下几个方面：1. 输出波形通过示波器观察输出波形，可以判断直流斩波电路的工作状态和性能。
根据波形的幅值、频率和占空比等参数，可以评估电路的性能。
2. 电路效率根据输入功率和输出功率的比值，计算直流斩波电路的效率。
效率越高，电路的能量转换效率越高。
3. 噪声分析通过分析输出波形的噪声水平，可以评估直流斩波电路的抗干扰能力和噪声性能。
实验应用直流斩波电路在实际应用中有着广泛的用途，主要包括以下几个方面：1. 消息传输直流斩波电路可以将模拟信号转换为数字信号，用于消息传输和通信系统中。
2. 电力变换直流斩波电路在电力系统中可以用于直流与交流的转换，实现电力的变压变频控制。
3. 电动机控制直流斩波电路可用于电动机控制系统，实现电机的速度和方向控制。
4. 脉冲控制直流斩波电路产生的脉冲信号可用于触发其他电路和系统的工作，如触发器、计数器等。
直流斩波变换电路
ห้องสมุดไป่ตู้
01
02
直流斩波电路：将一个固定的直流电压变换成大小可变的直流电压的电路。也称之为直流变换电路。 直流斩波技术的应用：被广泛应用于开关电源及直流电动机驱动中，如不间断电源(UPS)、无轨电车、地铁列车、蓄电池供电的机动车辆的无级变速及电动汽车的控制。从而使上述控制获得加速平稳、快速响应的性能，并同时收到节约电能的效果。 直流变换系统的结构如图6-1所示:
图6-1 直流变换系统的结构图
第六章 直流斩波变换电路
第一节 降压式斩波变换电路
一、基本斩波器的工作原理
降压式斩波电路的输出电压平均值低于输入直流电压Ud 。 最基本的降压式斩波电路如图6-2所示：Q为斩波开关，是斩波电路中的关键功率器件，它可用普通型晶闸管、可关断晶闸管GTO或者其它自关断器件来实现。
1
ILB和Io可用它们的最大值表示：
2
如果负载电流平均值降到低于Io，那么电流将由连续导通变为不连续导通的工作模式。
3
6.2 升压式斩波电路
6.2 升压式斩波电路
三、电流不连续导通的工作模式 在Ud和k保持不变的条件下，逐步减小输出负载功率的，升压式变换电路从电流连续导通模式向不连续导通模式变化，波形如图6-10所示。图6-10a为连续导通时电感中的电压与电流波形；图6-10b为电流不连续导通时电感中的电压与电流波形。这两种情况的电流峰值iLm是一样的，但是非连续导通模式的输出功率将减小。
6.2 升压式斩波电路
6.1 降压式斩波变换电路
6.1 降压式斩波变换电路
1
电流不连续导通时的工作模式
2
图6-6 Ud不变时非连续的电压、电流波形
3
电流不连续导通的工作模式分为输入电压Ud不变和输出电压UO不变两种情况，这里主要介绍Ud不变的非连续导通模式。
直流斩波电路实验报告
实验名称：直流斩波电路实验实验日期：2021年X月X日实验地点：实验室实验目的：1. 理解直流斩波电路的工作原理及组成；2. 掌握直流斩波电路的基本性能参数；3. 分析直流斩波电路在不同负载下的性能变化。
实验仪器：1. 直流斩波电路实验装置；2. 数字示波器；3. 数字万用表；4. 电源及负载。
实验原理：直流斩波电路是一种将直流电压转换为可调直流电压的电力电子电路。
它主要由斩波器、滤波器和控制器等部分组成。
斩波器是直流斩波电路的核心部分，其主要作用是将输入的直流电压斩成脉冲电压，再通过滤波器滤去脉冲电压中的高频谐波，得到稳定的输出电压。
实验步骤：1. 连接实验装置，确保各部分连接正确；2. 打开电源，调整输入电压，观察斩波器输出波形；3. 使用示波器观察斩波器输出波形，分析斩波器开关频率、占空比等参数；4. 调整负载，观察输出电压变化，分析负载对斩波电路性能的影响；5. 记录实验数据，进行数据分析。
实验结果与分析：1. 斩波器输出波形通过观察斩波器输出波形，可以看出斩波器开关频率和占空比对输出波形有重要影响。
当开关频率较高时，输出波形较为平滑；当占空比较大时，输出电压较高。
2. 负载对斩波电路性能的影响当负载增大时，输出电压降低，电流增大。
这是由于负载电流的增加导致斩波器开关频率和占空比发生变化，进而影响输出电压。
3. 实验数据分析通过对实验数据的分析，可以得出以下结论：（1）斩波器开关频率对输出波形有重要影响，频率越高，输出波形越平滑；（2）占空比对输出电压有直接影响，占空比越大，输出电压越高；（3）负载对斩波电路性能有较大影响，负载增大时，输出电压降低，电流增大。
实验结论：通过本次实验，我们了解了直流斩波电路的工作原理及组成，掌握了直流斩波电路的基本性能参数，分析了负载对斩波电路性能的影响。
实验结果表明，斩波器开关频率、占空比和负载对斩波电路性能有显著影响。
注意事项：1. 实验过程中，注意安全，确保电源及负载连接正确；2. 观察波形时，注意调整示波器参数，确保波形清晰；3. 实验数据记录准确，便于后续分析。
直流斩波电路
➢ 令比T的/倒tof数f为为升b压，比即，b=调tof节f/T其，大则小它，与即导可通改占变空输比出的电关压系U有0的：大a小+b。=1若令升压 ➢ 因此，输出电压可表示为：
U0
1
E
1
1a
E
9
2 升压斩波电路的典型应用
• 一是用于直流电动机传动
• 二是用作单相功率因数校正 （PFC）电路
• 三是用于其他交直流电源中
L
VD
M
EM
V uo
E
a)
uo
E
uo
E
O
t
O
t
i
i1
i2
io
I10
I20
I10
i1
i2
I20
O
ton
toff
T
t
O
ton
t 1 tx
t2
t
t off
T
b)
c)
图3-3 用于直流电动机 回馈能量的升压斩波电 路及其波形 a） 电路图 b） 电流连续时 c） 电流断续时
10
3.1.3 升降压斩波电路和Cuk斩波电 路
第3章 直流斩波电路 （DC/DC变换）
直流斩波电路有时也称为直流-直流变换器。它是将 一种一种直流电压等级转变为另一种电压等级，或固定 为某一电压等级。
3.1 基本斩波电路 3.2 复合斩波电路和多相多重斩波电路
1
3.1 基本斩波电路
3.1.1 降压斩波电路 3.1.2 升压斩波电路 3.1.3 升降压斩波电路和Cuk斩 波电路 3.1.4 Sepic斩波电路和Zeta斩波 电路
i1(t)dt
0
tx 0
i2
(t)dt
U0
1
E
1
1a
E
9
2 升压斩波电路的典型应用
• 一是用于直流电动机传动
• 二是用作单相功率因数校正 （PFC）电路
• 三是用于其他交直流电源中
L
VD
M
EM
V uo
E
a)
uo
E
uo
E
O
t
O
t
i
i1
i2
io
I10
I20
I10
i1
i2
I20
O
ton
toff
T
t
O
ton
t 1 tx
t2
t
t off
T
b)
c)
图3-3 用于直流电动机 回馈能量的升压斩波电 路及其波形 a） 电路图 b） 电流连续时 c） 电流断续时
10
3.1.3 升降压斩波电路和Cuk斩波电 路
第3章 直流斩波电路 （DC/DC变换）
直流斩波电路有时也称为直流-直流变换器。它是将 一种一种直流电压等级转变为另一种电压等级，或固定 为某一电压等级。
3.1 基本斩波电路 3.2 复合斩波电路和多相多重斩波电路
1
3.1 基本斩波电路
3.1.1 降压斩波电路 3.1.2 升压斩波电路 3.1.3 升降压斩波电路和Cuk斩 波电路 3.1.4 Sepic斩波电路和Zeta斩波 电路
i1(t)dt
0
tx 0
i2
(t)dt
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章直流斩波电路主要内容：降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路的结构与工作原理。
重点：降压斩波电路、升压斩波电路的结构与工作原理。
难点：升压斩波电路的工作原理基本要求：掌握降压斩波电路、升压斩波电路、升降压斩波电路的结构与工作原理，了解复合斩波电路的结构与工作原理。
直流斩波电路（DC Chopper）将直流电变为另一固定电压或可调电压的直流电，也称为直接直流直流变换器（DC/DC Converter）。
直流斩波电路的种类6种基本斩波电路：降压斩波电路、升压斩波电路、升降压斩波电路、Cuk斩波电路、Sepic斩波电路和Zeta斩波电路，其中前两种是最基本的电路。
复合斩波电路——不同基本斩波电路组合多相多重斩波电路——相同结构基本斩波电路组合1 基本斩波电路重点：最基本的2种——降压斩波电路和升压斩波电路。
(1) 降压斩波电路斩波电路的典型用途之一是拖动直流电动机，也可带蓄电池负载，两种情况下负载中均会出现反电动势，如图3-1中E m所示。
为使i o连续且脉动小，通常使L值较大。
数量关系电流连续时，负载电压平均值（3-1）a——导通占空比，简称占空比或导通比U o最大为E，减小a，U o随之减小——降压斩波电路。
也称为Buck变换器。
负载电流平均值I=U d/R （3-2）电流断续时，U o平均值会被抬高，一般不希望出现斩波电路三种控制方式a 脉冲宽度调制（PWM）或脉冲调宽型——T不变，调节t on，应用最多b 频率调制或调频型——t on不变，改变Tc 混合型——t on和T都可调，使占空比改变图3-1降压斩波电路的原理图及波形a）电路图b）电流连续时的波形c）电流断续时的波形2 升压斩波电路(1) 升压斩波电路的基本原理工作原理:假设L值、C值很大，V通时，E向L充电，充电电流恒为I1，同时C的电压向负载供电，因C值很大，输出电压U o为恒值，记为U o。
设V通的时间为t on，此阶段L上积蓄的能量为EI1t onV断时，E和L共同向C充电并向负载R供电。
设V断的时间为t off，则此期间电感L 释放能量为（3-3）图3-2升压斩波电路及其工作波形a）电路图b）波形稳态时，一个周期T中L积蓄能量与释放能量相等，得（3-4）输出电压高于电源电压，故称升压斩波电路。
也称之为boost变换器进一步分析：a L储能之后具有使电压泵升的作用b 电容C可将输出电压保持住(2) 升压斩波电路的典型应用直流电动机传动图3-3用于直流电动机回馈能量的升压斩波电路及其波形a）电路图b）电流连续时c）电流断续时用于直流电动机传动时，通常用于直流电动机再生制动时把电能回馈给直流电源，实际L值不可能为无穷大，因此有电动机电枢电流连续和断续两种工作状态。
电机反电动势相当于图3-3中的电源，此时直流电源相当于图3-3中的负载。
由于直流电源的电压基本是恒定的，因此不必并联电容器。
3 升降压斩波电路和Cuk斩波电路(1).升降压斩波电路设L值很大，C值也很大。
使电感电流i L和电容电压即负载电压u o基本为恒值。
基本工作原理：V通时，电源E经V向L供电使其贮能，此时电流为i1。
同时，C维持输出电压恒定并向负载R供电。
V断时，L的能量向负载释放，电流为i2。
负载电压极性为上负下正，与电源电压极性相反，该电路也称作反极性斩波电路稳态时，一个周期T内电感L两端电压u L对时间的积分为零，即（3-5）当V 处于通态期间，u L =E ；而当V 处于断态期间，u L =-u o 。
于是：（3-6）所以输出电压为：（3-7）改变α，输出电压既可以比电源电压高，也可以比电源电压低。
当0<α<1/2时为降压 当1/2<α<1时为升压因此称作升降压斩波电路。
或称之为buck-boost 变换器。
(2) Cuk 斩波电路图3-5所示为Cuk 斩波电路的原理图及其等效电路。
V 通时，E —L1—V 回路和R —L2—C —V 回路分别流过电流； V 断时，E —L1—C —VD 回路和R —L2—VD 回路分别流过电流； 输出电压的极性与电源电压极性相反；等效电路如图3-5b 所示，相当于开关S 在A 、B 两点之间交替切换；a ）图3-4 Buck-Boost 电路及其波形 a ）电路 b ）等值电路I I b ）c ）00,U0I =工作模式1 工作模式2I I UI 2I I -I -稳态时电容C 的电流在一周期内的平均值应为零，也就是其对时间的积分为零，即（3-8）在图3-5b 的等效电路中，开关S 合向B 点时间即V 处于通态的时间t on ，则电容电流和时间的乘积为I 2t on 。
开关S 合向A 点的时间为V 处于断态的时间t off ，则电容电流和时间的乘积为I 1t off 。
由此可得（3-9）从而可得（3-10）I L图3-5 Cuk 电路及其波形a ）电路b ）等值电路c ）波形I 00,UU II L I I L21C U a ）b ）i i , 模式1模式2 C1C U I L当电容C很大使电容电压u C的脉动足够小时，输出电压u o与输入电压E的关系可用以下方法求出：当开关S合到B点时，B点电压u B=0，A点电压u A=-u C；当S合到A点时，u B=u C，u A=0因此，B点电压u B的平均值为（u C为电容电压u C的平均值），又因电感L1的电压平均值为零，所以。
另一方面，A点的电压平均值为，且L2的电压平均值为零，按图3-5b中输出电压u o的极性，有。
于是可得出输出电压u o与电源电压E的关系：（3-11）这一输入输出关系与升降压斩波电路时的情况相同。
但与升降压斩波电路相比：输入电源电流和输出负载电流都是连续的，且脉动很小，有利于对输入、输出进行滤波。
2 复合斩波电路和多相多重斩波电路复合斩波电路——降压斩波电路和升压斩波电路的组合构成；多相多重斩波电路——相同结构的基本斩波电路组合构成；(1) 电流可逆斩波电路斩波电路用于拖动直流电动机时，常要使电动机既可电动运行，又可再生制动，将能量反馈。
降压斩波电路拖动直流电动机时，电动机工作于第1象限；升压斩波电路中，电动机则工作于第2象限。
电流可逆斩波电路：降压斩波电路与升压斩波电路组合，电动机的电枢电流可正可负，但电压只能是一种极性，故其可工作于第1象限和第2象限。
V1和VD1构成降压斩波电路，由电源向直流电动机供电，电动机为电动运行，工作于第1象限；V2和VD2构成升压斩波电路，把直流电动机的动能转变为电能反馈到电源，使电动机作再生制动运行，工作于第2象限；必须防止V1和V2同时导通而导致的电源短路；a 只作降压斩波器运行时，V2和VD2总处于断态；b 只作升压斩波器运行时，则V1和VD1总处于断态；c 一个周期内交替地作为降压斩波电路和升压斩波电路工作；当降压斩波电路或升压斩波电路的电流断续而为零时，使另一个斩波电路工作，让电流反方向流过，这样电动机电枢回路总有电流流过。
在一个周期内，电枢电流沿正、负两个方向流通，电流不断，所以响应很快。
图3-6电流可逆斩波电路及其波形a）电路图b）波形(2) 桥式可逆斩波电路电流可逆斩波电路：电枢电流可逆，两象限运行，但电压极性是单向的。
当需要电动机进行正、反转以及可电动又可制动的场合，须将两个电流可逆斩波电路组合起来，分别向电动机提供正向和反向电压，成为桥式可逆斩波电路。
使V4保持通时，等效为电流可逆斩波电路，向电动机提供正电压，可使电动机工作于第1、2象限，即正转电动和正转再生制动状态；使V2保持通时，V3、VD3和V4、VD4等效为又一组（电压反向）电流可逆斩波电路，向电动机提供负电压，可使电动机工作于第3、4象限；图3-7桥式可逆斩波电路(3) 多相多重斩波电路多相多重斩波电路是在电源和负载之间接入多个结构相同的基本斩波电路而构成的相数——一个控制周期中电源侧的电流脉波数；重数——负载电流脉波数；3相3重降压斩波电路：相当于由3个降压斩波电路单元并联而成，总输出电流为3个斩波电路单元输出电流之和，平均值为单元输出电流平均值的3倍，脉动频率也为3倍。
由于3个单元电流的脉动幅值互相抵消，使总的输出电流脉动幅值变得很小；总输出电流最大脉动率（电流脉动幅值与电流平均值之比）与相数的平方成反比，和单相时相比，设输出电流最大脉动率一定时，所需平波电抗器总重量大为减轻。
当电源公用而负载为3个独立负载时，则为3相1重斩波电路；而当电源为3个独立电源，向一个负载供电时，则为1相3重斩波电路；多相多重斩波电路还具有备用功能，各斩波电路单元可互为备用。
图3-8多相多重斩波电路及其波形a）电路图b）波形本章小结本章介绍了4种基本斩波电路、2种复合斩波电路及多相多重斩波电路。
最基本的是降压斩波电路和升压斩波电路两种，对这两种电路的理解和掌握是学习本章的关键和核心，也是学习其他斩波电路的基础。
