红外线隧道炉操作说明书

目录前言------------------------------------------------------------------4一、隧道窑系统的结构1、窑体、窑门----------------------------------------------------------42、风机-------------------------------------------------------------------63、管路系统-------------------------------------------------------------74、中控系统-------------------------------------------------------------85、窑车-------------------------------------------------------------------96、顶车机等设备-------------------------------------------------------10二、隧道窑系统的操作1、干燥的影响----------------------------------------------------------112、正常操作及思路①发热量-------------------------------------------------------------12②进车速度----------------------------------------------------------12③码坯方式----------------------------------------------------------13④风机调整----------------------------------------------------------143、几种特殊情况下的操作①、停电-------------------------------------------------------------15②、焙烧段温度偏低、偏高的纠正----------------------------15③、焙烧段前移、后移的纠正----------------------------------16④、焙烧段过长、过短的纠正----------------------------------16⑤、车底温度高的纠正-------------------------------------------17⑥、非正常情况处理----------------------------------------------18三、应建立的几种概念1、整体性、宏观性----------------------------------------------------182、预见性、滞后性----------------------------------------------------193、统一性----------------------------------------------------------------19四、常见缺陷应对1、裂纹-------------------------------------------------------------------192、石灰爆裂-------------------------------------------------------------203、黑心砖----------------------------------------------------------------20前言烧成车间隧道窑系统是砖厂最大的设备。

目录前言 (1)安全须知 (2)第一章简介及原理 (4)1.1 主要技术指标 (4)1.2 仪器配置 (4)1.2.1 标准配置 (4)1.2.2 选配设备................................................................................................... 错误!未定义书签。

1.3 红外炉加热原理.................................................................................................. 错误!未定义书签。

第二章仪器结构与外观. (6)2.1 仪器外观图 (6)2.2 设备安装.............................................................................................................. 错误!未定义书签。

第三章软件说明.. (10)3.1 系统界面及特点 (10)3.2 安装及安装要求 (10)3.2.1对电脑的配置要求 (10)3.2.2软件安装 (10)3.3 软件操作规程 (13)3.3.1程序设定单元.................................................................................................... 错误!未定义书签。

第四章仪器部件.. (30)4.1 仪器安全保护 (30)4.2 红外加热炉膛...................................................................................................... 错误!未定义书签。

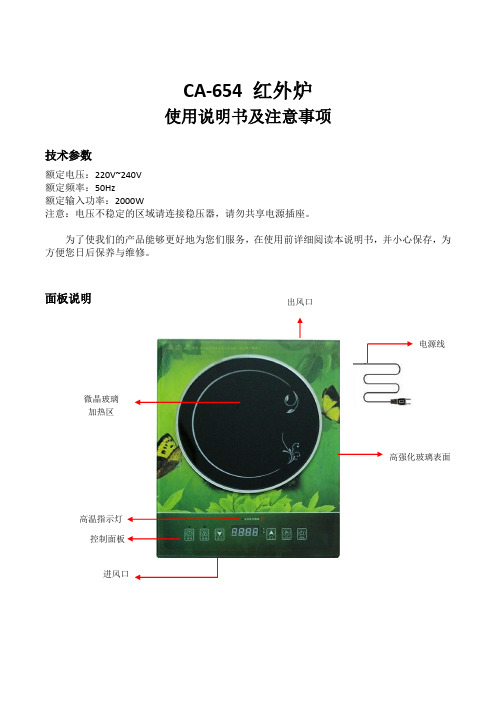

CA-654 红外炉使用说明书及注意事项技术参数额定电压：220V~240V额定频率：50Hz额定输入功率：2000W注意：电压不稳定的区域请连接稳压器，请勿共享电源插座。

为了使我们的产品能够更好地为您们服务，在使用前详细阅读本说明书，并小心保存，为方便您日后保养与维修。

面板说明出风口控制面板高温指示灯电源线微晶玻璃加热区高强化玻璃表面进风口安全装置1. 高温保护：由发热盘上的温度传感器时刻监控炉内温度并将温度传送给MCU控制器，当MCU监测到温度过高时，发热盘停止功率输出或者将功率降低。

2. 余热高温警示：停止使用后，加热区炉面尚有余热，余热指示灯会亮，警示请勿触摸加热区，请勿移动整机。

注意事项使用之前，为防止电击、短路或火灾，请注意下列事项：1.请勿打开，改装零件或自行修理红外炉。

2.红外炉需水平放置，四周与墙或其它物体要保留至少10cm的距离。

3.建议不要将红外炉放在金属台面上使用。

4.请勿将红外炉放在煤气灶、煤炉旁等高温环境中使用。

5.请勿用水直接冲洗机体，以免影响、破坏电气绝缘性能。

6.请勿将非烹调器具等放置在红外炉面板上，因为工作时可能会被损坏。

7.请勿在地毯或台布上使用红外炉，以免阻塞进气口，影响散热。

8.请勿将金属丝等异物插入进风口与出风口，以免触电。

9.请勿将易燃易爆物品直接或间接加热的方式使用，以免燃烧着或爆炸，引起危险。

10.烹调结束后，微晶板表面高温勿立即触摸﹐以免烫伤。

11.若电源线出现破损或炉件故障时切勿自行拆开更换，以防触电危险，应将其送到指定的特约维修店修理。

12.请勿用湿手接触电源线及插头。

13.请勿拉扯电源线的方法拔出插头。

14.请勿在儿童可接触的地方使用。

15.请勿空锅干烧。

16.如面板表面出现裂痕，应立即关掉电源停止使用并送往维修店修理。

17.在使用时请避免电源线、塑料制品或纸张靠近红外炉发热面板。

18.放置锅具前，请先将锅具底部清洗干凈，防止有异物引起燃烧。

窑炉使用说明书封面目录第一章、窑炉本体、隧道窑工作系统及配套运转设备系统一、窑体构造二、隧道窑工作系统三、配套运转设备系统第二章、隧道窑工作原理一、隧道窑内部气体流动二、隧道窑内的传热第三章、烘窑与点窑一、准备工作二、程序和步骤三、点火烧窑四、注意事项第四章、窑炉温度调节及操作控制一、温度曲线（焙烧曲线）二、隧道窑的特征三、干燥窑和隧道窑各段温度调节四、干燥的影响五、正常操作及思路1、发热量2、进车速度3、码坯方式4、风机调整六、几种特殊情况下的操作1、停电2、焙烧段温度偏低、偏高的纠正3、焙烧段前移、后移的纠正4、焙烧段过长、过短的纠正5、车底温度高的纠正6、非正常情况处理第五章、停窑步骤第六章、整体操作注意事项第七章、应建立的几种概念一、整体性、宏观性二、预见性、滞后性三、统一性第八章、设备维护保养第九章、焙烧后成品常见问题和防治一、裂纹二、石灰爆裂三、黑心砖四、泛霜五、砖面烧焦起泡六、欠火砖七、哑音砖第十章、窑炉操作规程一、准备工作二、进车三、点火前检查四、操作注意事项第一章、窑炉本体、隧道窑工作系统及配套运转设备系统一、窑体构造1、生产设备：我公司使用窑炉为连续式窑车隧道窑和干燥窑。

干燥窑顾名思义,起到干燥砖坯作用，干燥窑内热量主要靠隧道窑抽取冷却段的余热和部分预热段的烟气提供。

隧道窑靠砖坯自身释放的热量来烧制。

2、窑体长度：干燥窑长80米，隧道窑长80.6米，其中0.6米为5道窑门所占长度.3、窑体容量：窑车长度2米，可容纳40辆窑车.4、干燥窑结构：普通红砖支撑墙结构。

温度不可超过200℃。

5、隧道窑构造顶部：采用耐高温平吊顶结构.墙体：高温带：由内到外依次为粘土耐火砖，硅藻土保温砖，硅酸铝纤维干法毡和红墙外墙.低温带：由内到外依次为粘土耐火砖，加气堇青石砖和红砖外墙。

基础：采用毛石砌筑垫层，上层贯通钢筋混凝土条形基础结构。

二、焙烧窑工作系统隧道窑按结构划分为三段：预热段、焙烧段（也可称烧成段）、冷却段。

隧道炉（烘干线、隧道式烘干线）的工作原理一般是利用远红外对炉内进行加温，使得红外线的光线能够照到炉内的每个角落，然后进行均匀的升温，将能量传给物体。

隧道炉采用国外先进技术设计制造，结构先进、拆装简便、外形美观。

高科技保温材料隔热性能好，保温性强，加热技术采用远红外加热技术，加热元件布置合理，能源消耗低。

内部的热风循环，使得炉内上下温度更均匀，无漏洞，确保烤箱产品质量。

节能隧道炉采用精确控温系统，使用PID微电脑控制，内部加温，间接性干燥，通过隧道炉加热干燥的产品水分含量低。

设计用于SMT元件的再流焊、印刷电路及电子产品和粉体材料的烘干、固化、排胶等。

该炉采用独立温区隔离结构，远红外陶瓷加热板或陶瓷黑晶管加热，红外线照射面宽广而无死角。

系统可配增强排气机构，以进一步提高了产品环境的温度均匀性和洁净。

控制采用单回路智能调节方式，具有控温稳定、调整方便的特点。

非常适合工厂企业的批量生产。

主要由输送机系统、烘干炉、和控制系统三大部分组成特征：独立PID温度控制，炉内温度均匀。

输送速度采用电机调速，调节自如，运行平稳，生产效率高。

隧道炉的应用领域
广泛适用电子、电器、塑胶、化工、玩具、印刷、五金、丝印、食品药材、鞋业、工艺品等烘干作业。

設備操作說明書設備名稱 紅外線隧道爐設備功能 烘烤 文件編號 設備型號廠商版次A0一﹑面板介紹﹕1.電源指示﹕燈亮表示設備通電中﹐反之未通電。

2.緊停開關﹕用于緊急狀況﹐切斷工作電器電源﹐但不能切斷總電源。

3.運風開關﹕壓下后﹐指示燈亮﹐運風電機工作。

4.光控開關﹕壓下后﹐指示燈亮﹐溫控器工作并控制燈管點亮與熄滅。

5.溫度控制﹕控制并顯示隧道爐的溫度﹐分前中后三段控制的實際溫度。

6.時間控制﹕顯示現烘烤時間(從產品進入到出爐之烘烤時間)。

7.孌頻器﹕調節輸送帶的速度。

8.電流表﹕顯示每相的電流。

9.傳送帶﹕用于控制輸送帶的啟動或停止。

10.材料流出報警﹕用于提醒作業員材料已流出。

二﹑操作步驟﹕1.將設備空氣開關手柄撥到ON 位置﹐打開總電源﹐設備電源指示燈亮。

2.開機時﹐依次打開急停開關﹐先將傳送帶開關至開處﹐再壓下運風開關﹐然后壓下光控開關﹐爐腔內各指示燈點亮﹐三色指示燈經綠色指示燈亮且閃爍。

設備進入工作狀態。

3.根據所烘烤產品條件設置溫控器溫度﹕溫度調整按溫控器上的SET 鍵 SV 閃爍 用溫控器上的向左 鍵移動光標至個位﹑十位或百位 然后用向下“▼”或向上“▲”鍵修改所需溫度 在按下溫控器上SET 鍵即可。

4.根據所需時間調整孌頻器的速度﹐以達到所需時間及產品烘烤效果。

當產品流出時三色指示燈黃色燈亮且產品警聲。

5.停機時﹐依次先壓下運風開關﹐再將傳送帶開關至關處﹐然后按下急停開關﹐機器停止工作。

三﹑機器調試步驟﹕1. 接電﹕三相四線(三相380V)﹐火線接入電源總開關﹐零線接入零線位﹐地線接入地線位。

接通電源后﹐按下運風開關﹐查看運風電機運轉方向﹐ 是否與箭頭標簽指示方向一致(從上往下看電機尾部散熱葉片)﹔反之﹐調換其中兩根火線的位置。

2. 調整輸送時間﹕該機為變頻調速機型﹐調整時間時﹐不可使變頻器低于10HZ 工作﹐否則易損壞馬達和變頻器。

根據所需時間調整變頻器。

3. 溫度設置﹕a ﹑溫度調整按溫控器上的SET SV 閃爍 用向左 鍵移動光標至個位﹑十位或百位 然后用向下“▼”或向上“▲”鍵修改所需溫度 在按下溫控器上SET 鍵即可。

隧道炉操作说明一、操作流程：→→→↓←←←二、操作步骤：1. 经开机前检查，（详见：注意事项的a和b）确认无异常后，合上控制箱电源开关，然后依次开启排风电机搅拌电机灯管以及输送电机；2. 查看温控仪上的温度给定值是否与代烤产品所需的温度值相符，如果不相符，必须重新输入给定值。

3. 开启调速器，查看输送带速度，其设定的速度是否与烤干时间相符，计算方法为：有效烘烤长度/{（1400/50）*设定频率/减速比率1000*传动比率（1/1.6）*主传动周长348}此计算结果值为在设定频率下，运转完有效烘烤段所需时间（分钟）调速控制器的调速范围是：low：7cm/min-high：30cm/min，以此为参考，根据传送带实际长度来计算并设定传送带速度。

4.待输送速度与温控显示正常后，方可依次将代烤产品放置在烤炉进料口处，由其自行流进炉内进行烘烤。

5.烤完产品后的停机，依次开关灯管、搅拌电机、排风电机以及输送电机，最后断开电流开关。

※以上参数设定后，不要随便更改调整，如果下次烤的是同样的产品，则可待炉内温度正常后直接进行烘烤作业，无需在做更改设定。

三、注意事项1）.代烤产品进入烘烤之前必须完成以下操作：a检查烤炉内及传送带两端是否有异物，如果有，首先要清除掉，以免影响烤炉正常运行；b检查电源，确认电源正常后方可开机；c开机后观察整机运行，若有异常或故障，必须停机检查，确认故障排除后方可开机；d检查烤炉炉温是否正常以及温度设定是否与待烤产品需烤温度相符，确认炉温正常后方可进行烘烤作业；e检查和设定输送速度使其运行速度与烤干速度相符；f在烘烤作业过程中，要定时检查炉温，确保温度稳定正常；G产品烘烤完刚流出来时，产品温度较高，小心烫伤，待其冷却后再进行下一步工作。

2）.当烘烤凡立水时，为确保安全运行及烘烤质量，排风电机必须正常开启，排风电机没有开启之前不允许进行凡立水的烘！3）.关机时，要把控制箱电源开关断开；4）.注意保持灯管和反射罩的清洁，做到定期保养清理，清洗灯管时，必须用棉花或海绵沾上酒精轻轻擦拭。

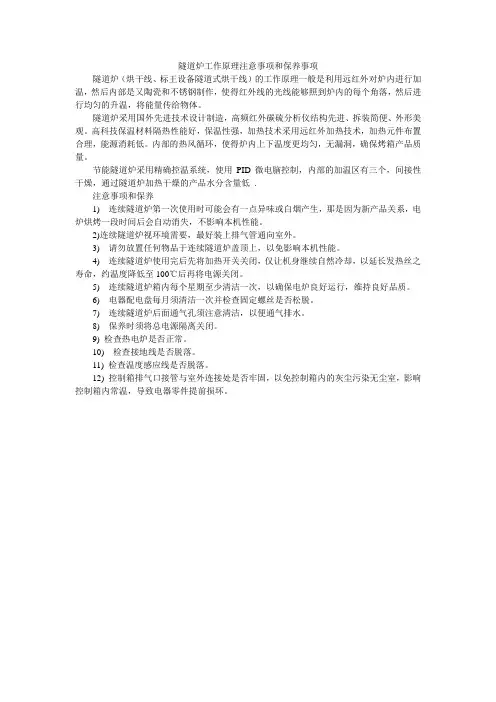

隧道炉工作原理注意事项和保养事项
隧道炉（烘干线、标王设备隧道式烘干线）的工作原理一般是利用远红外对炉内进行加温，然后内部是又陶瓷和不锈钢制作，使得红外线的光线能够照到炉内的每个角落，然后进行均匀的升温，将能量传给物体。

隧道炉采用国外先进技术设计制造，高频红外碳硫分析仪结构先进、拆装简便、外形美观。

高科技保温材料隔热性能好，保温性强，加热技术采用远红外加热技术，加热元件布置合理，能源消耗低。

内部的热风循环，使得炉内上下温度更均匀，无漏洞，确保烤箱产品质量。

节能隧道炉采用精确控温系统，使用PID微电脑控制，内部的加温区有三个，间接性干燥，通过隧道炉加热干燥的产品水分含量低.
注意事项和保养
1) 连续隧道炉第一次使用时可能会有一点异味或白烟产生，那是因为新产品关系，电炉烘烤一段时间后会自动消失，不影响本机性能。

2)连续隧道炉视环境需要，最好装上排气管通向室外。

3) 请勿放置任何物品于连续隧道炉盖顶上，以免影响本机性能。

4) 连续隧道炉使用完后先将加热开关关闭，仅让机身继续自然冷却，以延长发热丝之寿命，约温度降低至100℃后再将电源关闭。

5) 连续隧道炉箱内每个星期至少清洁一次，以确保电炉良好运行，维持良好品质。

6) 电器配电盘每月须清洁一次并检查固定螺丝是否松脱。

7) 连续隧道炉后面通气孔须注意清洁，以便通气排水。

8) 保养时须将总电源隔离关闭。

9) 检查热电炉是否正常。

10) 检查接地线是否脱落。

11) 检查温度感应线是否脱落。

12) 控制箱排气口接管与室外连接处是否牢固，以免控制箱内的灰尘污染无尘室，影响控制箱内常温，导致电器零件提前损坏。
